在我發的那篇AC F7P與Golf Fan的邂遘 有人提到我這咖V1100plus

我也很樂意跟大家分享
但是實在懶得把全部零組件拆掉拍攝，所以只能算是簡單報告而已
這是氣流示意圖，點此連結

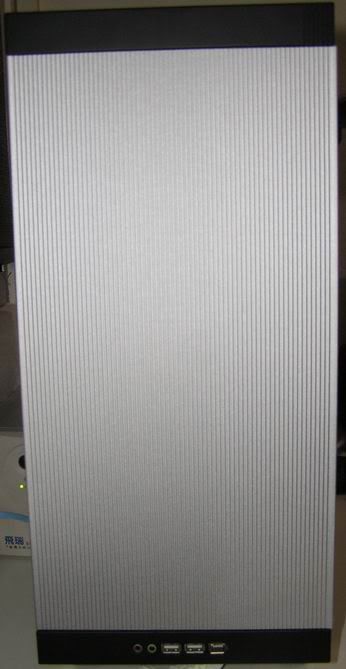

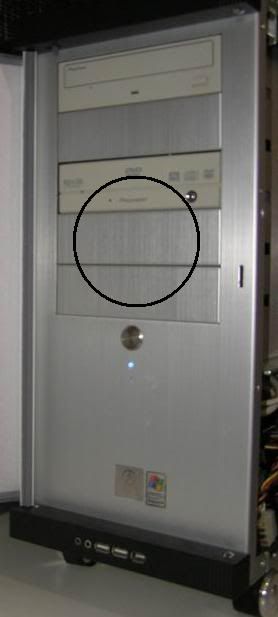

這個就是V1100 plus的正面

下方有一個耳機孔，麥克風孔，兩個usb插槽，跟一個1394槽

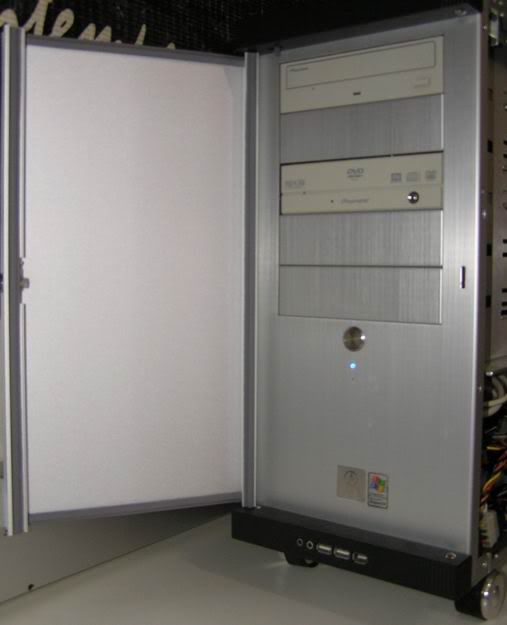

這是打開蓋子的內部

這個內部的面板，看過的人應該不多
就連官方網站也沒有圖，而電腦零售商大多也不會讓你打開蓋子吧
面板上有五個5.2吋的槽，機殼原本有附一個5.2轉3.5的軟碟面板
可是被我拆掉了
值得一提的是，這個機殼並沒有reset鍵，就只有POWER鍵而已(買來後才發現)
所以，我打算有空的時候在自己另外改裝

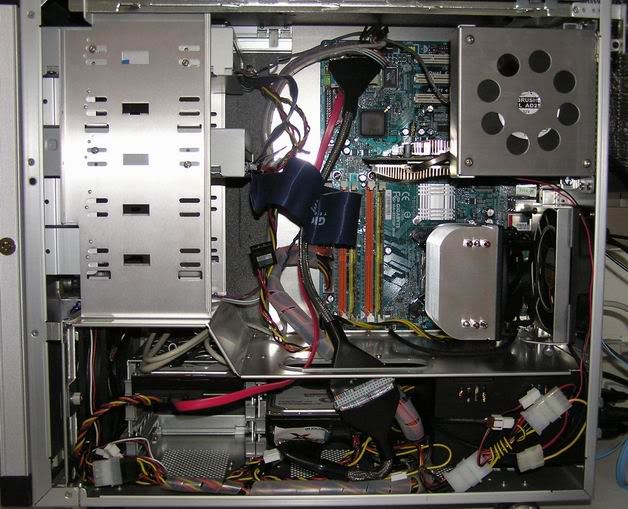

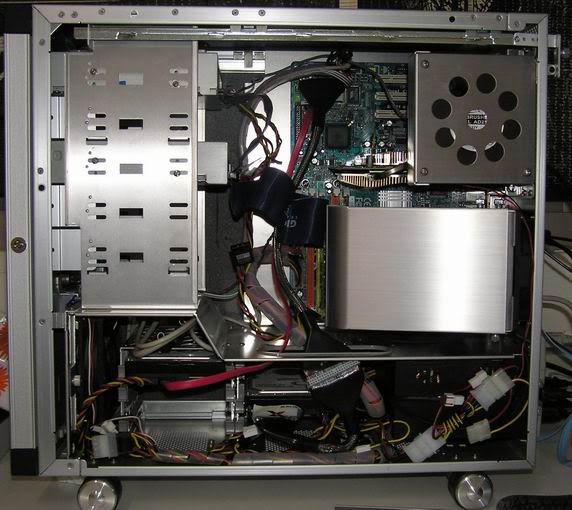

打該機殼蓋內部的樣子(排線沒整理的很好，別見怪)

這張是有裝上CPU風罩的樣子


拆下來後就變這副德性

拆下來的風罩

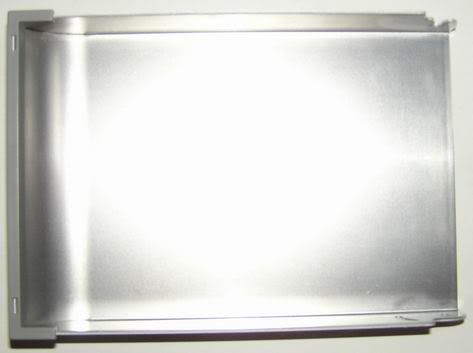

拍的太亮了

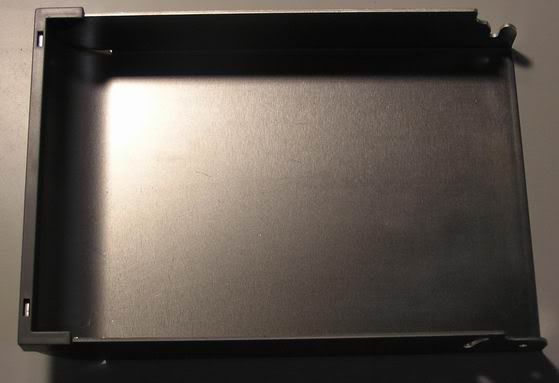

這張好像變太暗

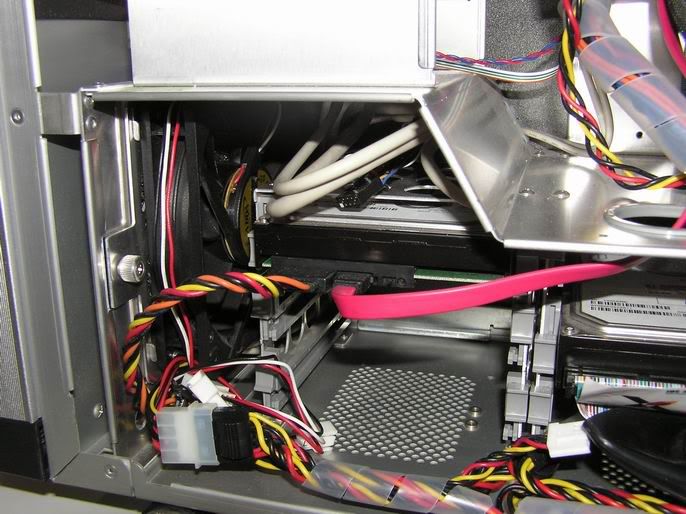

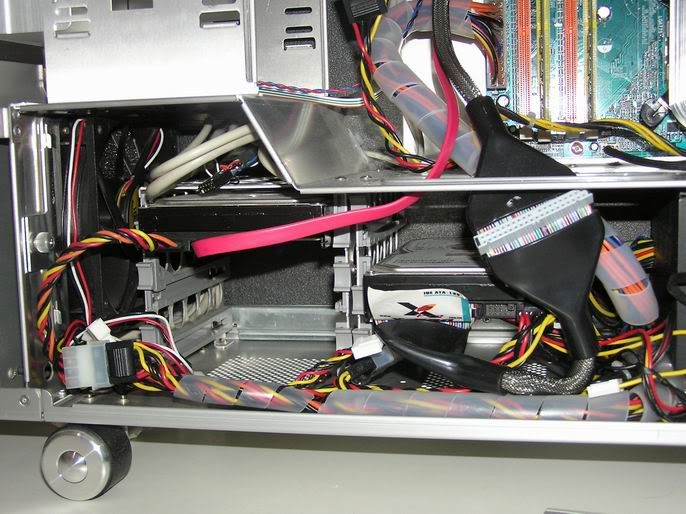

這是放硬碟的地方，可以裝六個硬碟


硬碟前方的ADDA 12公分扇

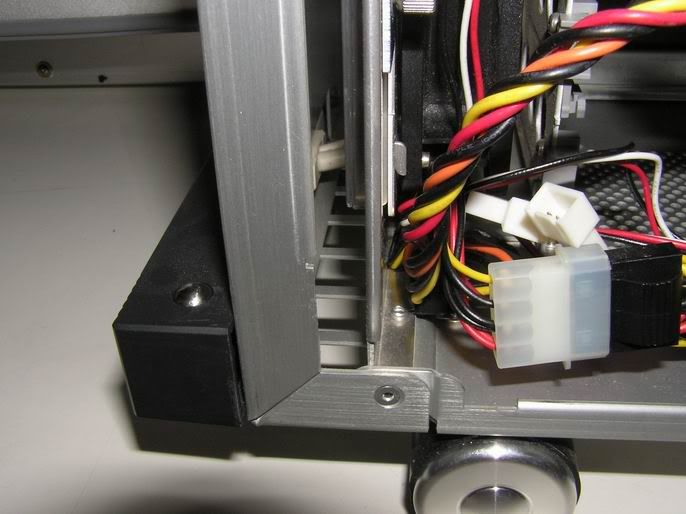

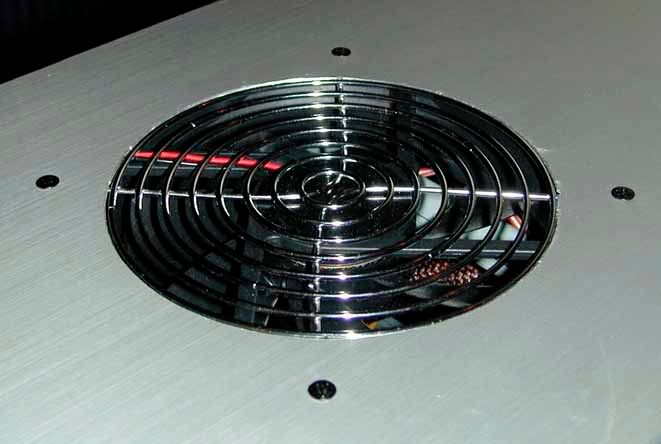

硬碟槽前方風扇吸入孔

吸入孔是在機殼的下方，由於機板拆開可以看的到，所以拍下來給大家看

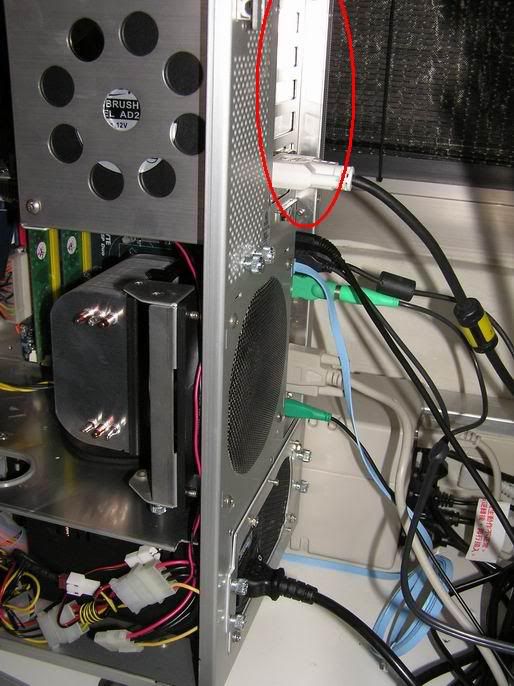

機殼後方

上面是鼓風扇的排出孔，中間黑色網狀是CPU風扇的吸入孔，最下面就是POWER的散熱孔啦
至於有人提到的防塵問題
喝喝，我只能說...認命吧....只要是空氣對流好的機殼，都難免有這個問題
如果是要加裝防塵網，相對的，吸入的氣流就會減少
所以要看個人去拿捏啦
我通常是都會定期清理機殼啦，不然新竹的"風飄沙"實在是大的令人不敢恭維

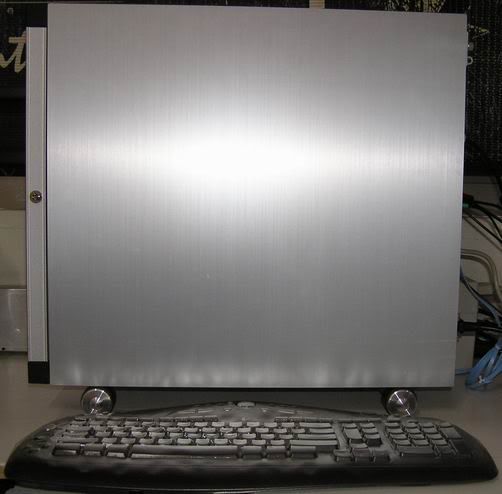

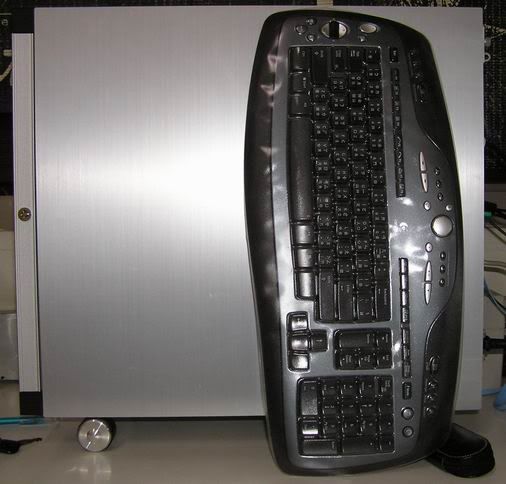

機殼的長寬比例


一時之間找不到可以對照的物品
當下之急只好拿LX700鍵盤來應急囉

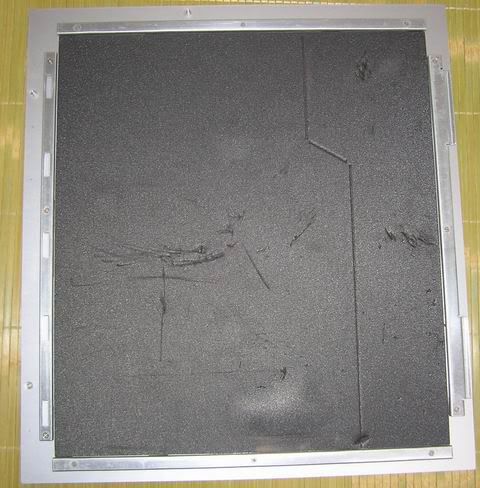

這張是機殼側板內部

歹勢，隔音綿已經被我弄花了
這機殼的側板有加裝隔音綿，所以比較安靜
而另一種型號的V1000 plus就沒有這個隔音綿了
不過由於V1000plus的HDD風扇是由面板正前方的孔吸入的
加上5.2吋槽兩側又有通風孔
所以，我想V1000plus空氣對流會比V1100plus更好
只不過可能會比較吵一點點.....這點就要各位去衡量了

我個人是覺得聯力作的機殼應該算是蠻精緻的...
比起一咖一千元甚至不到的機殼(而且附贈機殼牌電源供應器，超划算的喔)
真的是有過之而無不及吧..
而且聯力的用料算是很足的，光是側板的厚度就有五十元硬幣的厚度(花的小朋友疊起來也差不多這個厚度 .....XD)

簡單的介紹完我的機殼，不完美之處請多多見諒，請多多包含囉



另外：

有人建議我把風扇改成這樣子(對不起，引用bara前輩的照片)

我覺得是不錯的建議，不過我機殼前方是密閉的....
但是我有考慮過將前面兩個5.2吋的面板拆掉改裝一個8公分扇作為吸入

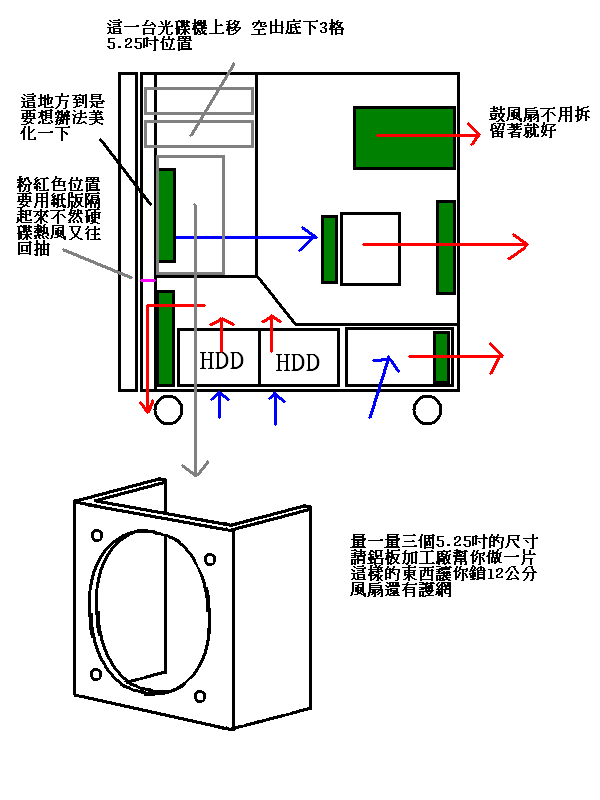

還有bara前輩建議將硬碟散熱改成這樣(這是chunyan0001前輩畫的圖)

不過好像沒考慮到我的硬碟前方散熱是往下排的

這樣不知道會不會有問題，造成熱空氣回吸
但是如果用原本的風扇方向配置，也似乎會有熱空氣回吸的問題

另外我打算把鼓風扇給拆了，換裝個8公分扇在pci槽的位置
反正其他的pci槽都沒用到

不知這樣是否可行，或者是把鼓風扇留著

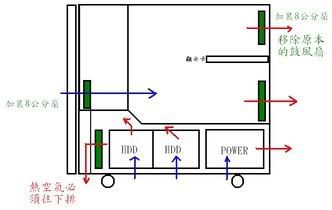

這個是我構想的圖(圖好像畫了有點小)

不知道這樣改如何呢

附記：終於重新校對編排完了，而且校對了好幾次，怕打錯了，又來不及在五分鐘內發現並訂正....
真的有點累，如果不是用學校的術網上傳，而是用我家那個比吸管還小的水管上傳，我可能會瘋掉...
