話說前幾個禮拜的星期六晚上，運氣很好的看到了原價屋特價的MSI Media Live

便入手了一台來玩玩看

其實很久之前就有組台HTPC的想法，只是一直沒有很好的理由可以入手

（被看到又會被念在亂花錢了XD）



不過呢…機器送到之後，裝上從同學那邊拿來的4200+卻發現…1080P根本跑不動，只能跑720P

而古董晶片組6150LE+n430搭上SSD的效能也很糟糕…

（好啦…我承認我一直以來都是用INTEL，AMD的幾乎沒碰過）

況且光待機就快60度也真的太熱了，塞進電視櫃大慨就熱當了吧

其實一開始買這台時，也有想過只留機殼、POWER、光碟機而已

其他的部份全部換掉（畢竟HTPC用的這三樣也不便宜，1490買上面三樣也夠本了）

原本想說能省則省，先用4200+試看看，但既然這樣，那就只好再花點錢解決啦…


想了許久，有了以下兩個方案

1.INTEL G530+H61+G610

2.AMD A4-3400+A55

原本是中意G530+H61的組合，畢竟自己的桌機是G840+Z68

不過INTEL的內顯不知道怎麼搞的
播放器選用EVR C/P模式播放影片的鋸齒狀有夠明顯，但選用EVR的字幕又很醜

這樣是必得再加一張顯卡，但又會讓預算增加，而且加顯卡還得多買轉接版

PCIE這種高速界面用轉接版我實在不太放心，怕會產生不必要的麻煩

況且2000元內的H61板子實在很兩光，都東缺西缺的

所以就選擇方案2了



抱歉前面話多了一點，那接下來就看圖說故事吧∼

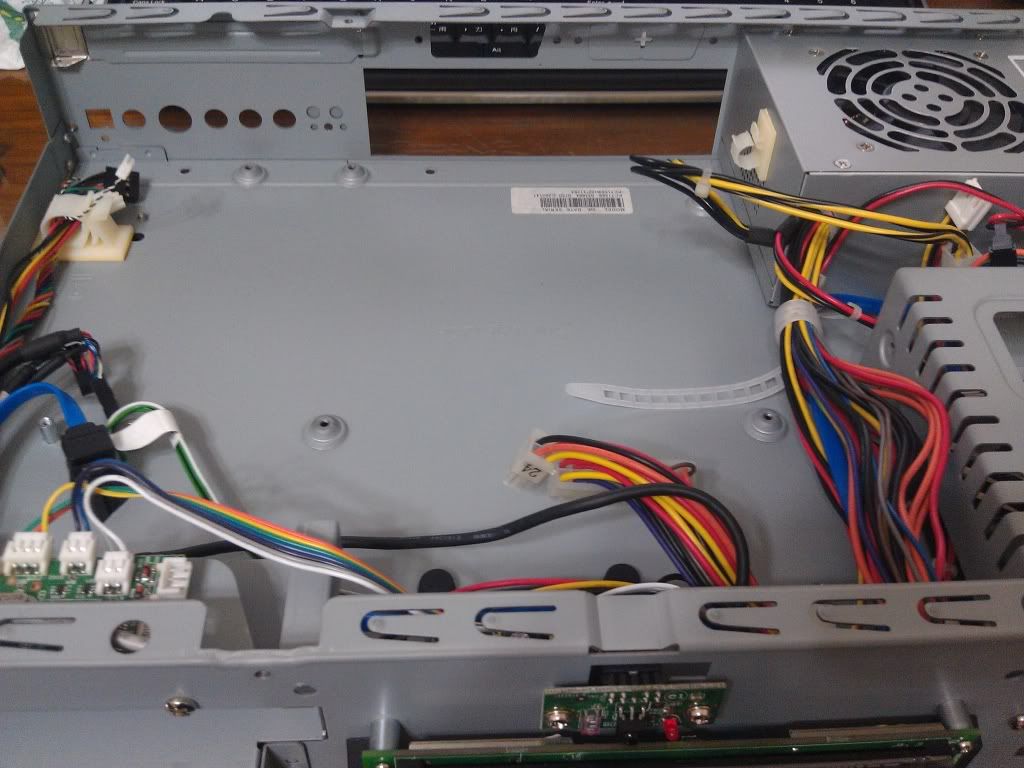

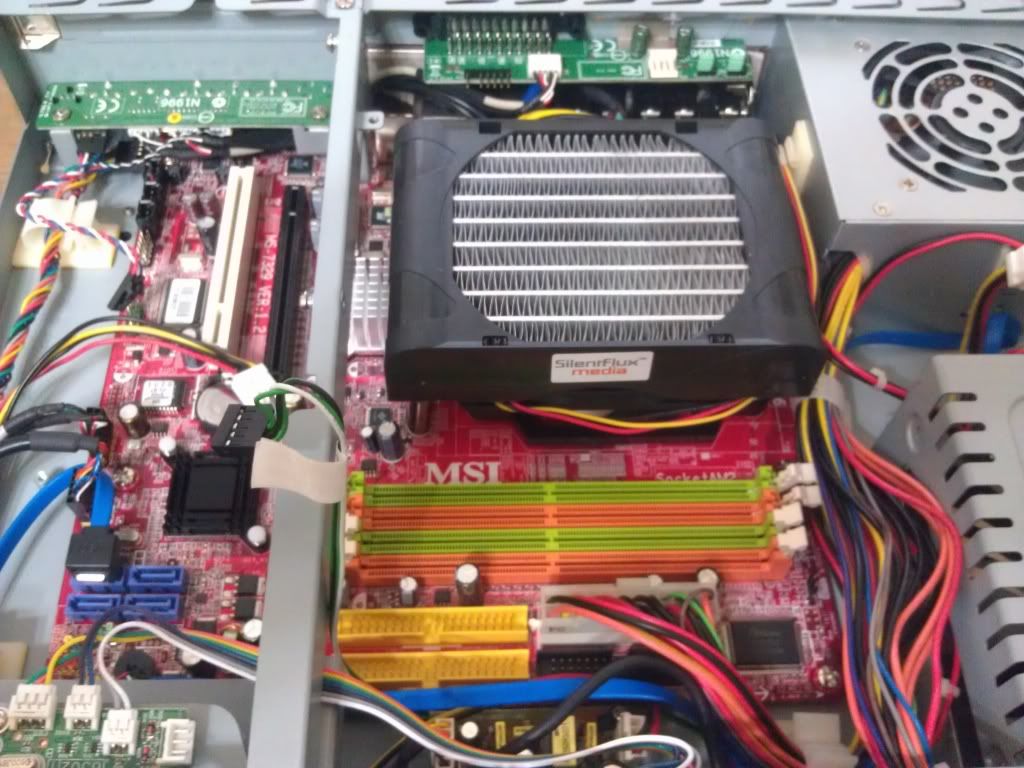

這是機殼內原本的樣子，出廠時已經有做整線

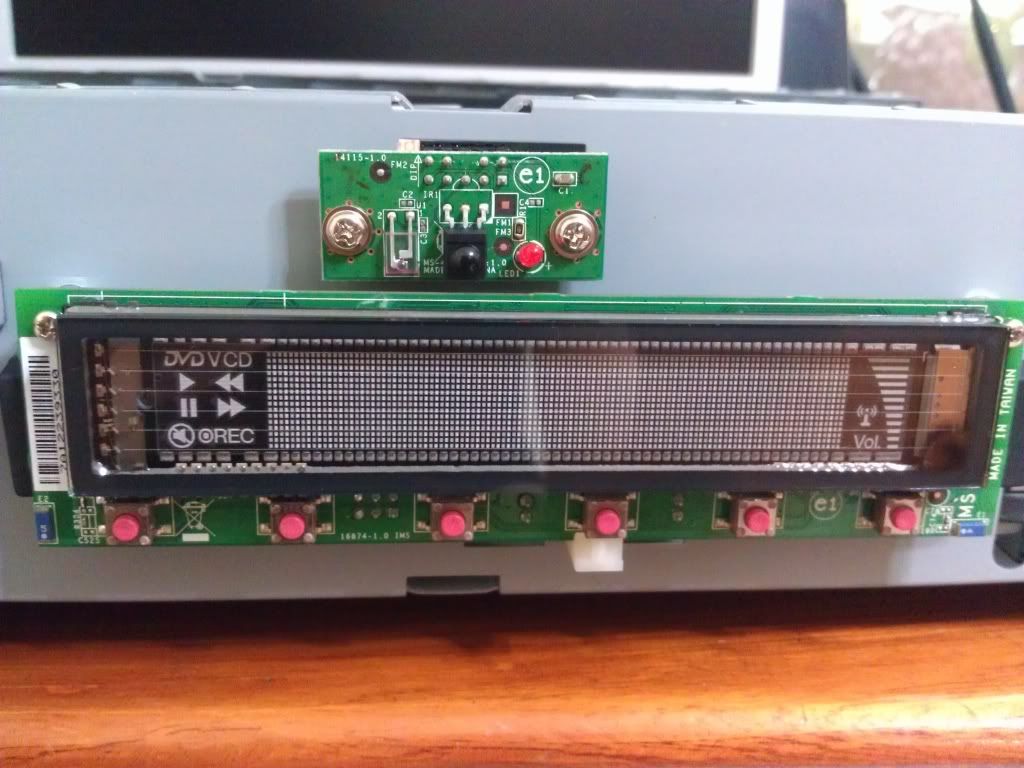

這個機殼有價值的地方就在這前面版，它可是VFD顯示面板+WIFI+BT多合一呢（上面那是遙控器接收器）

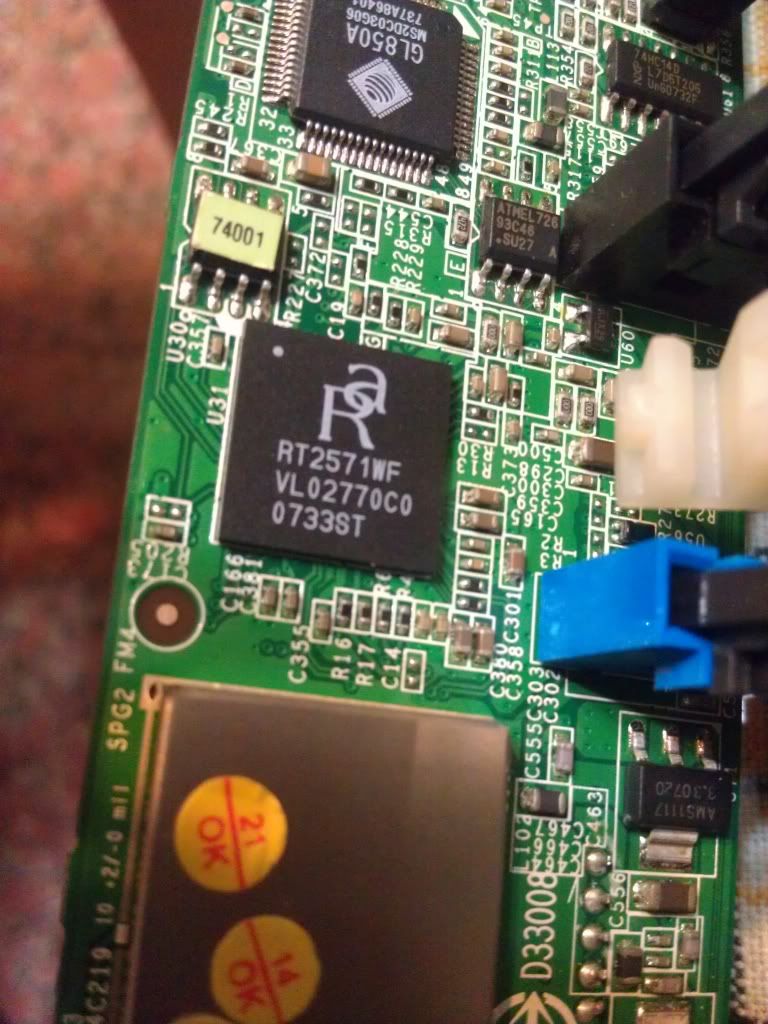

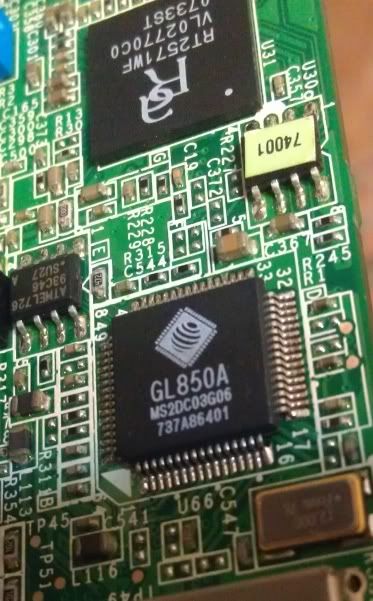

拆下來看，裡面用了一顆GL850的USB HUB晶片來連接上面說的裝置



無線網路部份是採用RALINK的RT2571WF



接著是今天的主角



先來看記憶體吧，我是選了金士頓的低電壓DDR3-1600 8G kit

型號是KHX1600C9D3LK2/8GX

雖然說HTPC用這個好像太好了點，不過APU搭上1600效能會比1333好些

而且價差比一般的多不到300元，當然選這個啦

偷拆開來看裡面的顆粒是…HYNIX的（嗯？居然不是美光的）

查了一下SPEC，該顆粒是原生1333 1.35V，看來是特挑過才能上1600



再來是主機版本體

目前台灣市場上FM1主機板選擇不多的情況下，F1A55-M可說是個好選擇
因為…2000以內有4DIMM，有DVI+HDMI+D-SUB還有光纖輸出的只有這片啦
而且還是符合我需求的M-ATX呢



CPU socket是FOXCONN的



豐富的I/O PORT，還有USB 3.0呢



CPU供電區一覽



除了CPU供電區這邊是用日系nichicon的FP5K電容，其餘都是採用台系的鈺邦電容
（但有網友的則是全鈺邦電容）


記憶體供電區，有MemOK！及DRAM_LED指示燈



因為不是A75，所以USB 3.0是由Asmedia的ASM1402提供



6個SATA2以及電源指示燈



音效晶片是VIA的VT1708S，自己是比較喜歡realtek的…（結果低階的LE卻用realtek，哪招？）



網路晶片是realtek的8111（忘了是E還是F，我的手機最多只能照出這樣子…）



翻到背面，CPU背板是金屬的。另外，可以看到第二條PCIE 16X其實只有PCIE 4X而已



接著就是準備裝機啦

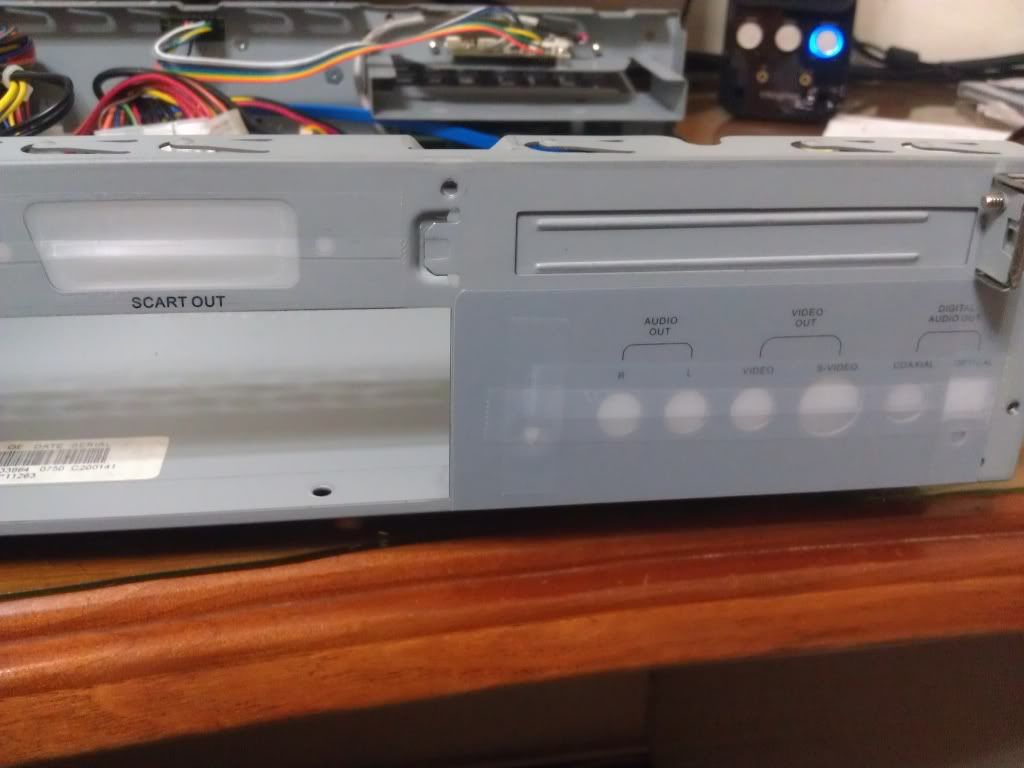

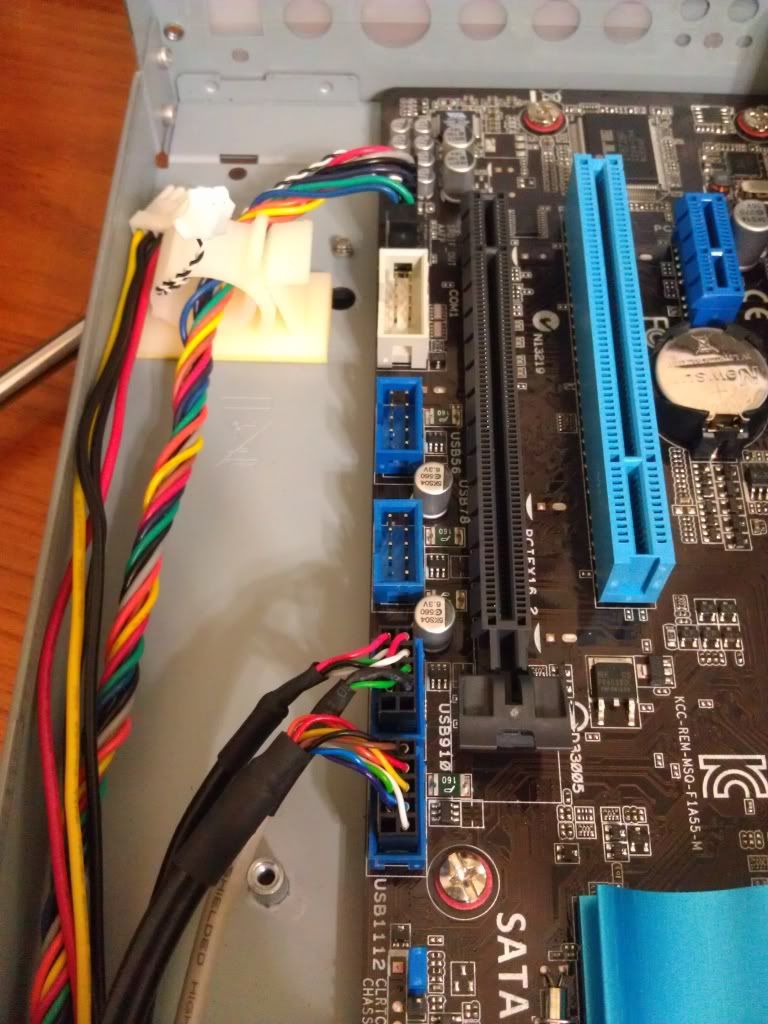

把不要的東西拆掉後



把空的孔位貼上膠帶保護好



會選這張板子的其中一個原因，就是前面板針腳的位置跟原本的差不多

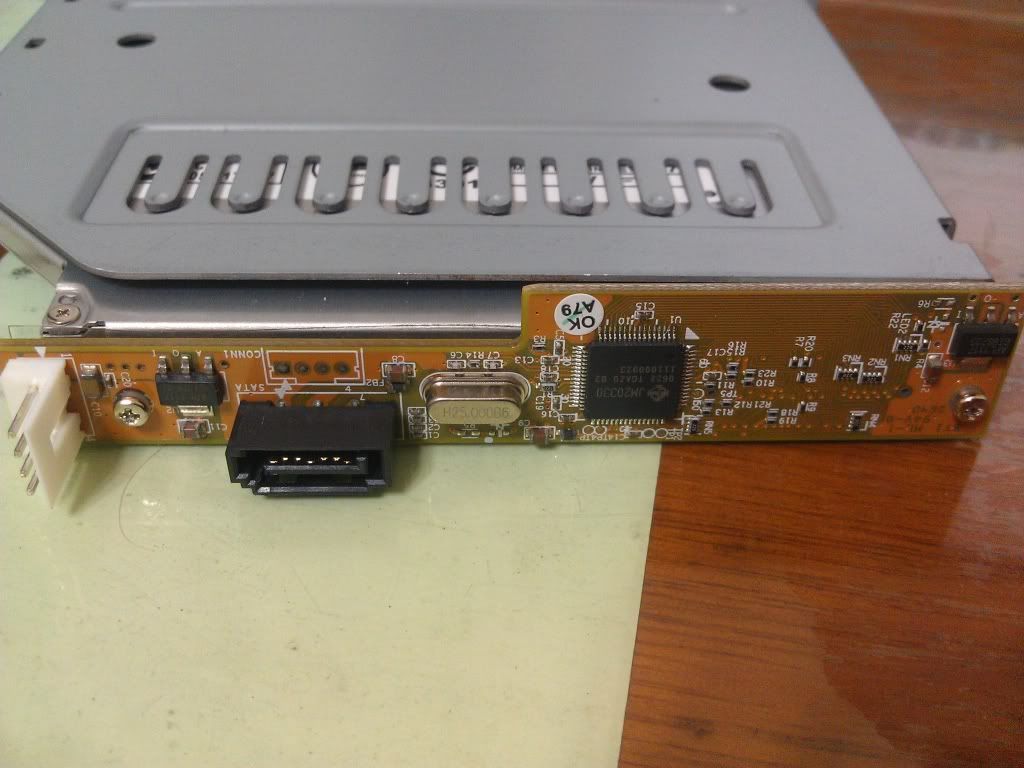

由於原本的附的PIONEER薄型吸入式DVD-RW，是IDE的，所以從網拍買了塊轉接板轉成SATA
只是要把光碟機抽出來的話，必須先把轉接版拆下，不然突起來那部份會擋到
（原本不知道有這種轉接板，靈機一動到拍賣搜尋一下還真的有）




還好，這張板子90度的SATA不至於造成安裝上太大的麻煩
只是原本附的90度SATA線等於又轉了個90度

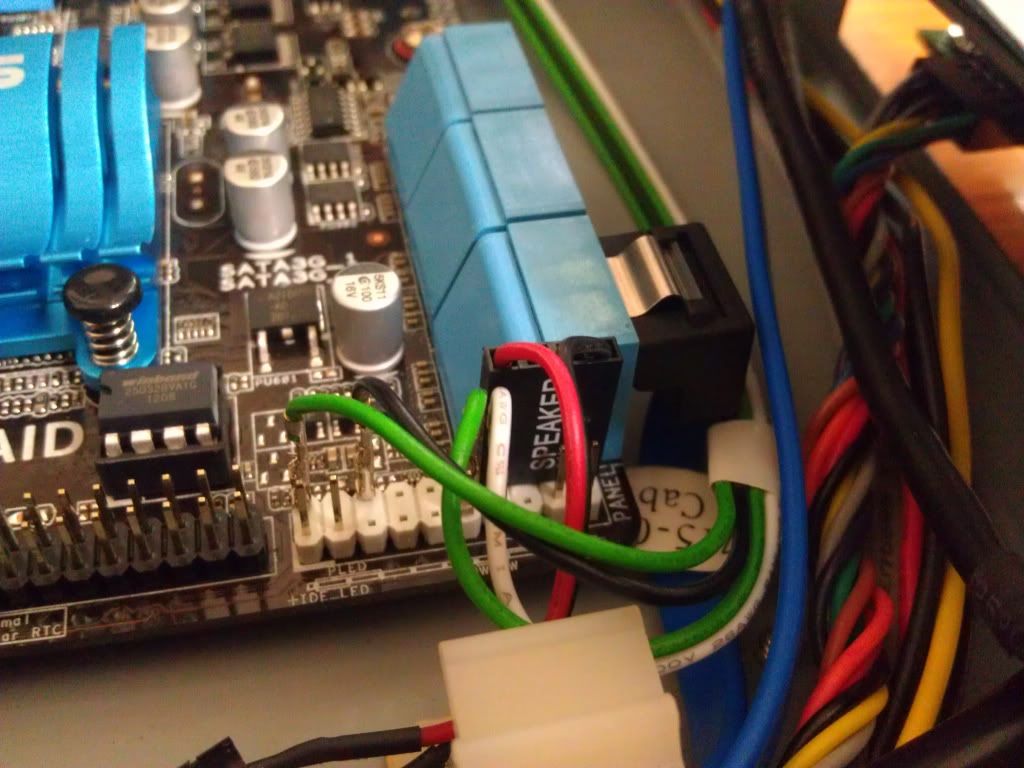

另外，原本機殼上的POWER LED及開關插座適合這張板子
所以索性退PIN直接插上去（蜂鳴器是自己加的）

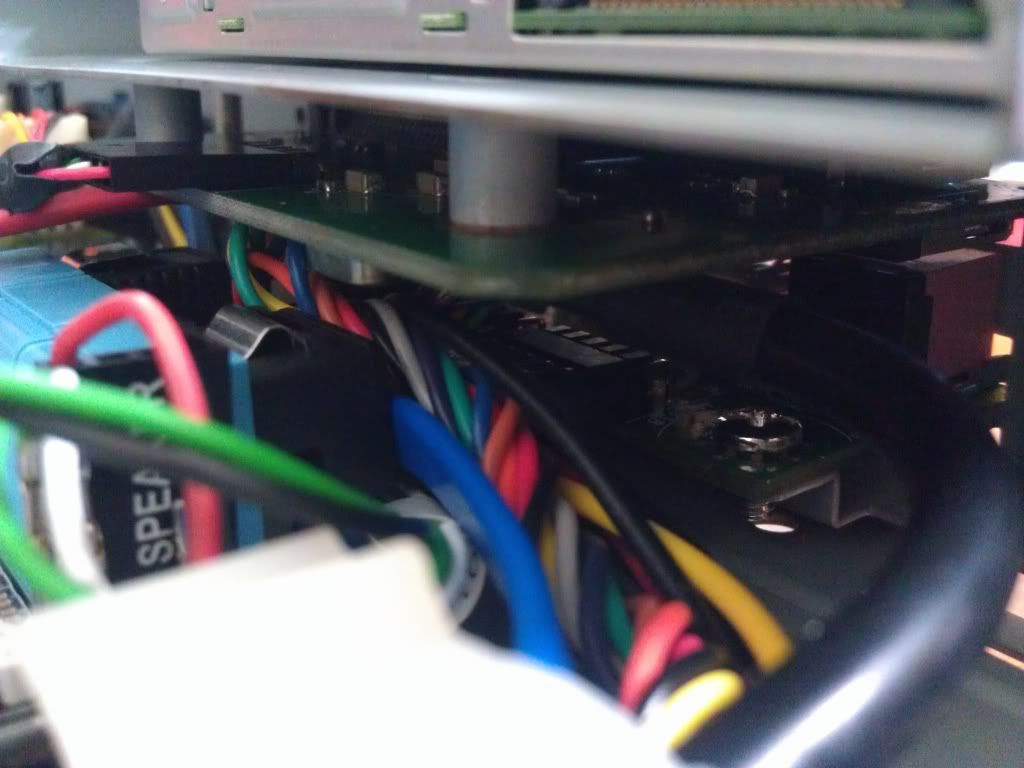

從另一個角度看，真的還蠻擠的，因為還有讀卡機跟前置USB及音源的PCB都在那邊
（原本前面還有1394的，但是用不到所以連接排線拆掉了）

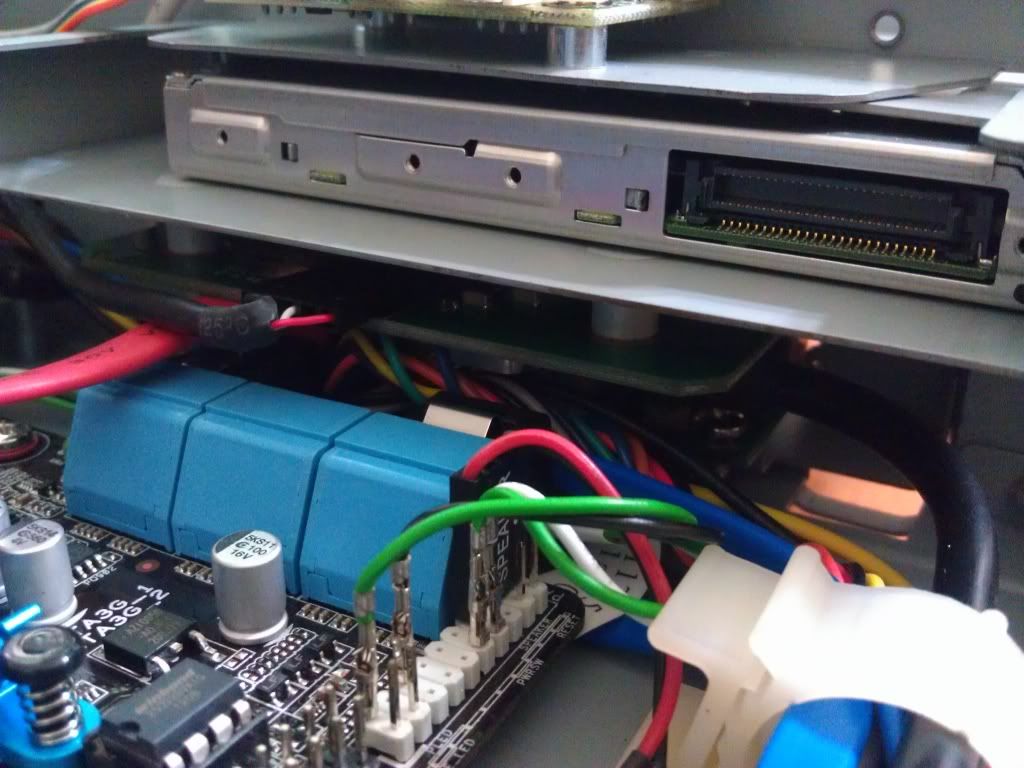

再裡面一點

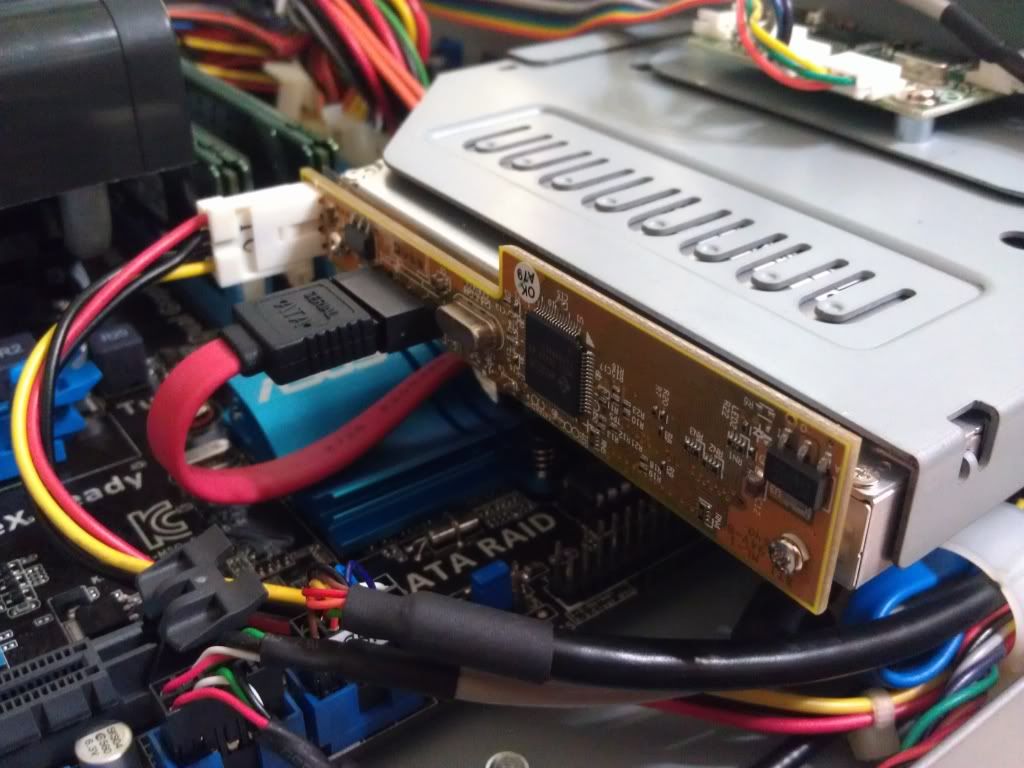

裝上光碟機後的樣子。我買的那條SATA線很短，剛好形成一個S型接到主機板

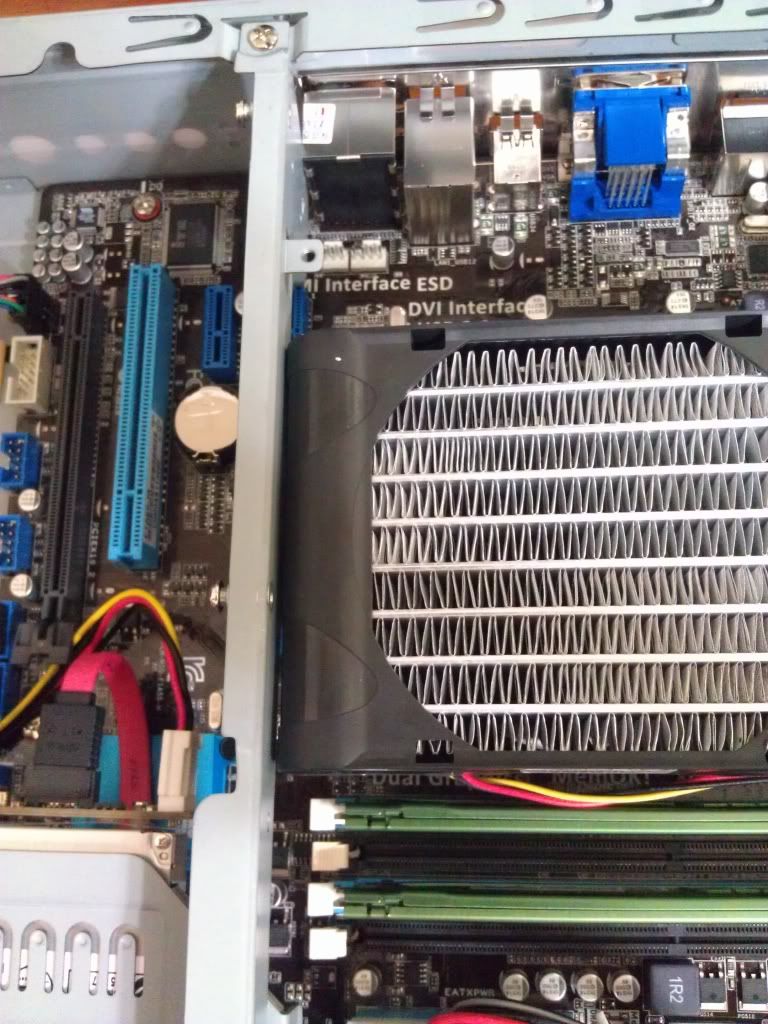

這是MSI原本附的散熱器，轉速最高2000轉（風扇再冷排下面，下吹式的）
要注意的是，原本的板子音源孔只有三個，結果換成這張的六個後會稍微卡到支架
但還是裝的上去（當然也可以不裝，只是裝了對光碟機比較好，畢竟光碟機轉速頗高）
如果是要裝PCIE顯卡的就一定要拆掉了

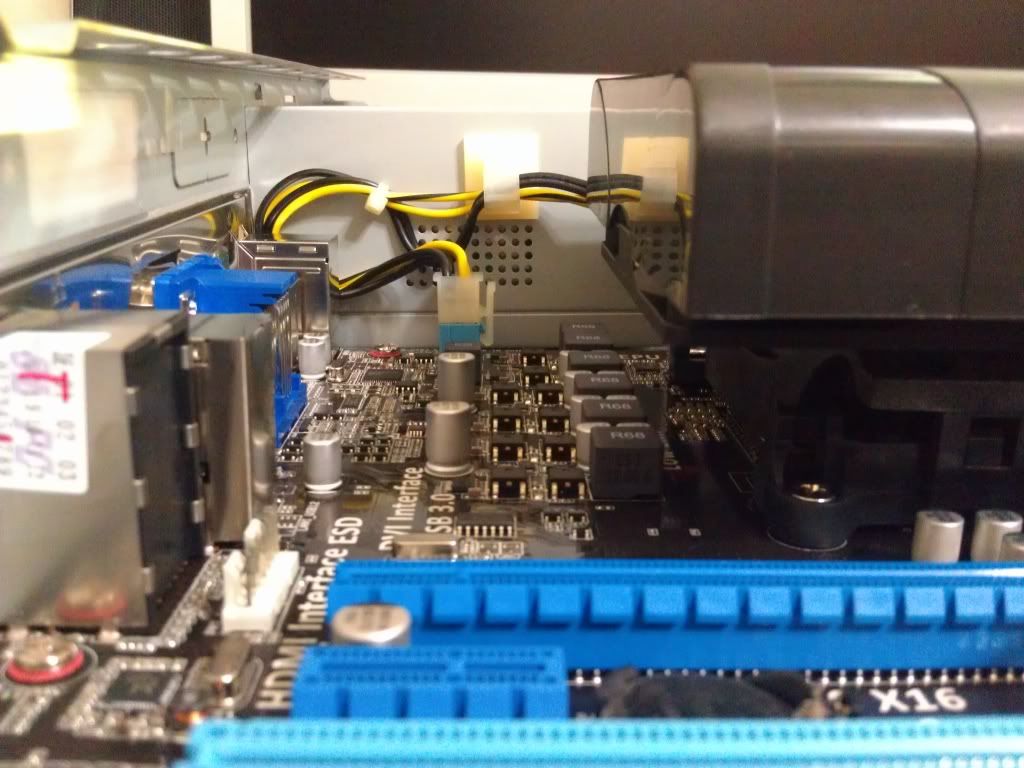

供電區沒有多餘的線材，可以有足夠的空間散熱（剛好風扇直接吹到）



接著就是上機檢測囉，不過因為是定位為HTPC的關係，所以就簡單測幾樣而已
畢竟這台除了放影片跟偶爾上網，也沒做其他的事了

CPU：AMD A4-3400
MB：ASUS F1A55-M
顯示：內建6410D（分配1G）
RAM：金士頓KHX1600C9D3LK2/8GX
SSD：EZLINK Seraphim 60G
Case：MSI Media Live
POWER：Media Live內附，瓦數不明
OS：Windows 7 x64


CPU-Z



這組RAM有寫入XMP參數，而且在這張板子上可以正常使用



windows體驗分數，還不錯



跑個pi看看



記憶體測試



用SSramdisk+切出3GB的RAMDISK效能



嗯，測試就到這邊，剩下的經驗及心得部份用文字來補充吧

關於硬體部份：

1.由於定位是HTPC的關係，所以並沒有超頻，不過有稍微試了一下，穩定可以在120外頻。

2.如果有超頻的話，D-SUB輸出會變得不清處（可用數位輸出解決），在開機POST時也會變慢。

3.這張板子可分配最大內顯為2G，如果沒有請更新BIOS。

4.如果有接光碟機，建議插SATA5_6，並在BIOS中把SATA5_6單獨設成IDE。

5.搭配Media Live附的散熱器，待機約46度，全速約58度（轉速固定2000轉）。但塞進電視櫃的溫度會更高。

6.不知道是板子還是記憶體問題，這組記憶體沒辦法上1866（都放到10-11-11-30 1.65V了），
網路上有人可以上1866或更高的。

關於軟體部份：

1.這樣的組合播放大部份的1080P的是沒有問題的（包含很多用10bit壓制的動畫），
但4K、60fps之類的影片還是別想了吧。

2.如果是裝32bit的OS，請不要拿系統抓不到的記憶體來當ramdisk，會跟顯示記憶體衝突到，
當初裝32bit OS時，想了好久才想到是這問題…囧。

3.Media Live內建的VFD、無線網路、藍牙、遙控器，在Windows 7 x64下都是可以運作的


呼…終於打到尾聲了，我知道上面文章真的有點多
不過也是為了盡量把自己的經驗盡量表達清楚
當然，也有很多細節沒有提到，有問題的請不要客氣
我知道的會盡量回答，也請大家不吝指教

以上，感謝您耐心的看到最後，謝謝。
