ASUS ROG Maximus V Formula Audio part
ROG Maximus V Formula，實地見過這張版子也好幾次，一直對他音效處理很有興趣

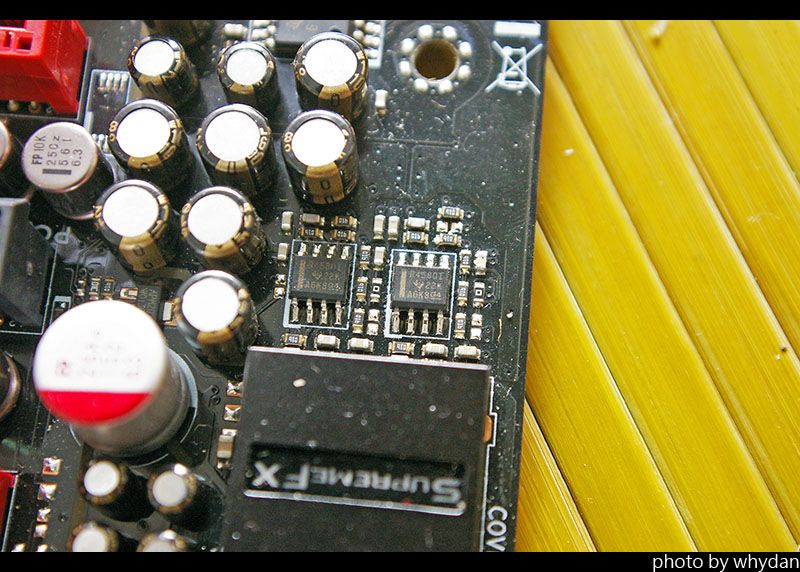

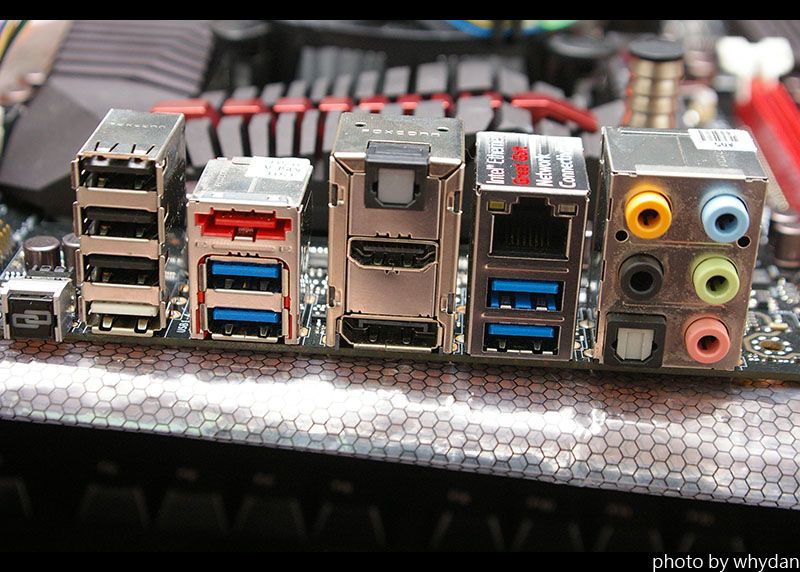

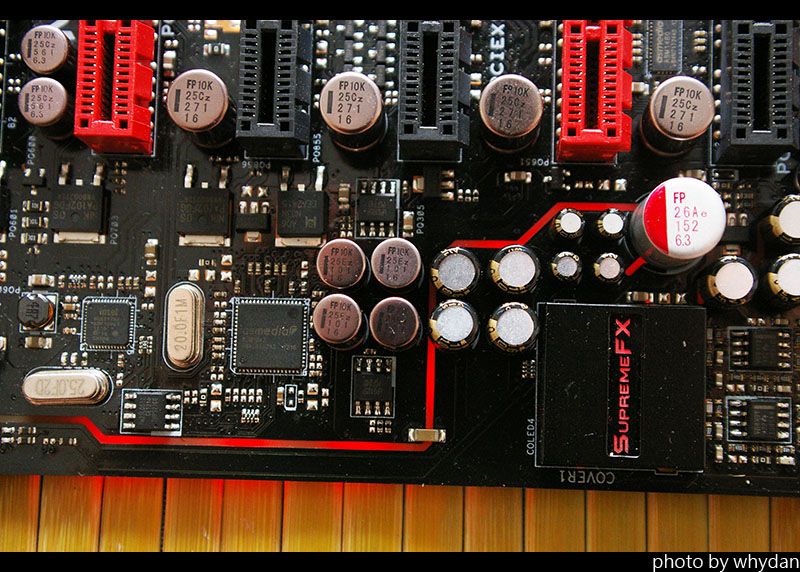

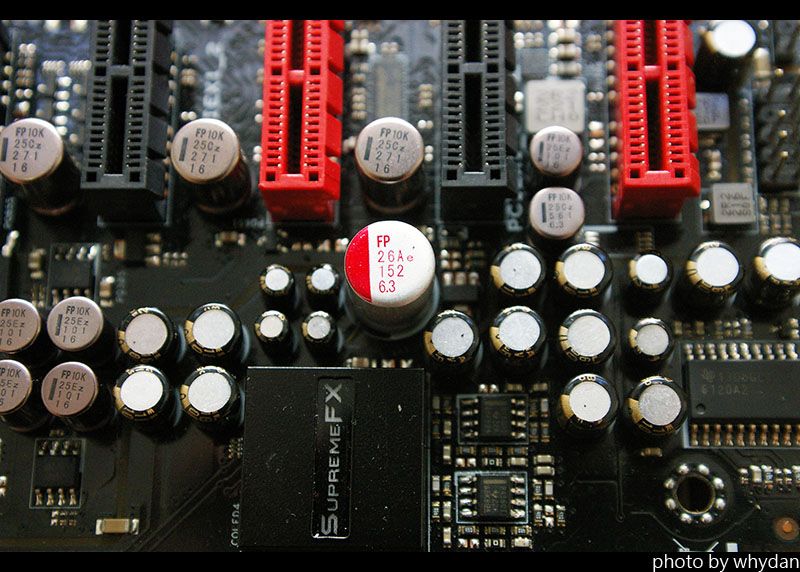

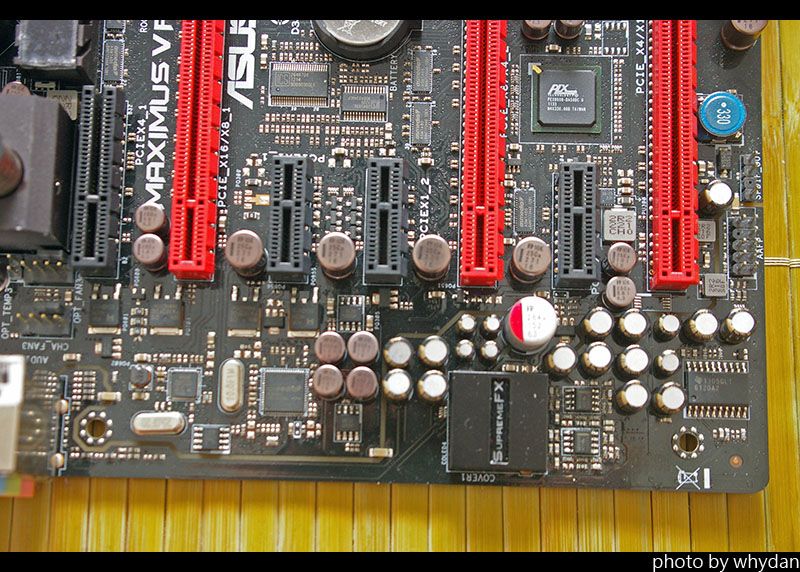

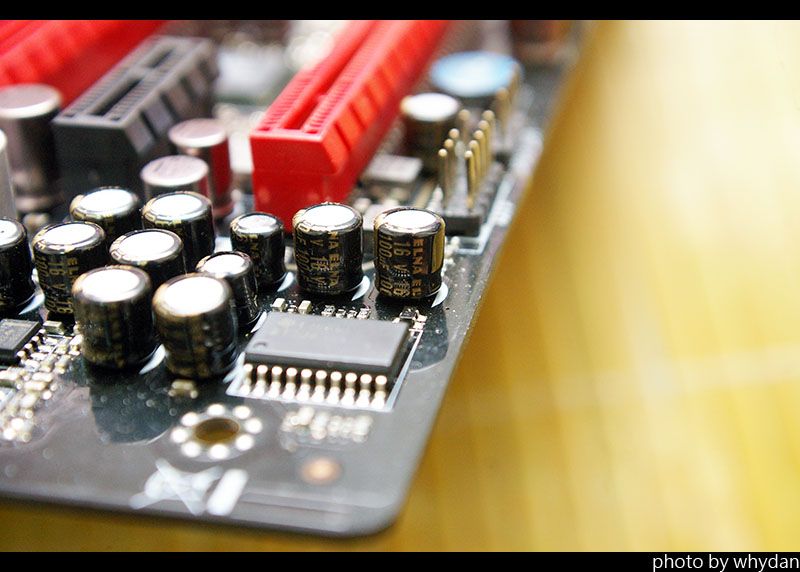

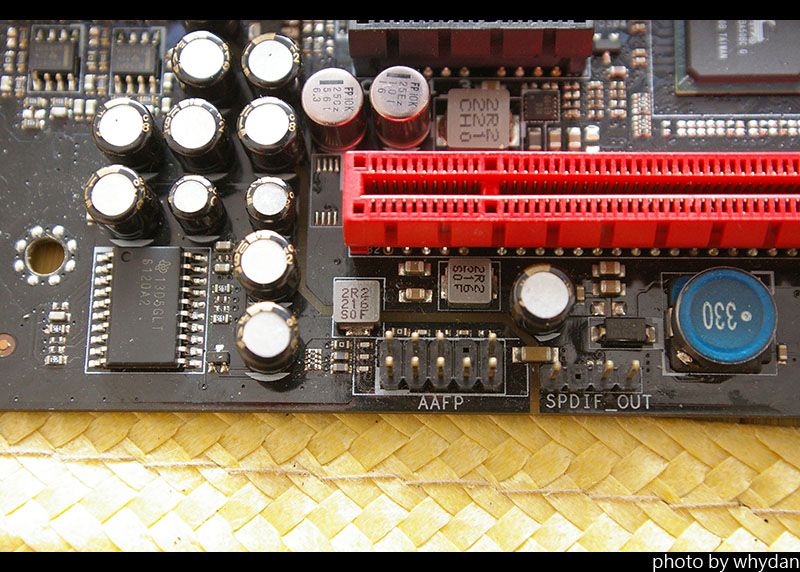

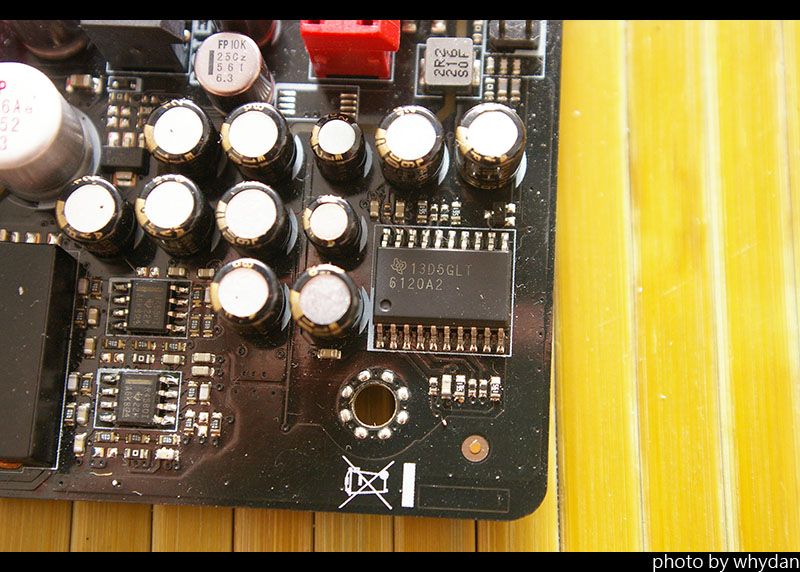

不過看過上這麼多開箱，卻沒人寫到，前陣子參加ASUS辦的APFG，就厚著臉皮借了出來 ASUS ROG系列，對PC零組件有點了解的人應該都會知道這系列主打超頻，而且成績斐然 ROG也不單只注重於超頻，對音效也十分注重，想必聲音、光影、遊戲體驗，缺一不可 打從前代的Rampage III Black Edition的贈品Thunderbolt就是個創舉(整合USB DAC) 不過那個已經變成外插卡，所以我有時候會常常在想，onboard音效還有什麼可玩的? 那就來看看人家怎麼玩這一塊，先來個整體區塊的照片 搭載SupermeFX IV及Red Line，SupermeFX IV晶片上還有SPTE金屬屏蔽及完整接地處理  之所以強調有接地，是因為某牌主機版曾浮貼一塊金屬罩，然後宣稱有屏蔽效果=.=" 所謂的Red Line，就是將週圍的PCB金屬層完全切開，只剩電木版，因此會透光  在layout上完全隔絕，兩端的GND再透過BEAD連接，雜訊不會透過接地而汙染過來 音效晶片出來後，先過兩顆TI RC4580 OP作兩路的LPF，這真的是很少見的設計  加LPF在DAC上是很常見的事，不過我還真的沒在onboard audio上看過這麼作 過了LPF後，再接到TI 6120A2作Buffer，6120A2不算陌生，很多耳擴都用這顆  就某種程度來說，這已經算是一個小型耳擴的規模了 下面是前置面版的針腳AAFP，及S/PDIF輸出的針腳，還有兩顆用來接電的CHOKE  左邊CHOKE是接+12V，右邊接-12V，因為負電比較難處理所以加上電容變C-L-Cπ型濾波 數位供電5V用上了Nichicon FPCAP NU 1500uF固態電容，2000/5000hrs的好東西  其他地方用上了ELNA的電容，我對ELNA電容一向有好感，不過我看不出等級@@"  I/O介面，除了類比8.1輸出外，還有兩個光纖作SPDIF IN/OUT(HDMI上面是OUT)  特別注明一下，前面所有強化音質的設計，都只有在綠色的輸出孔才有 寫了這麼多硬體，來寫點有關聲音的部分，以下除了軟體設定外皆為主觀意見 硬體設定： CPU: Intel Celeron G460 (@1.6G offset -0.15V) MB : ASUS ROG Maximus V Formula RAM: AVEXIR DDR3 1600 4G*4(@1.35V) SSD: Intel X25-V 40G with Win7 64bit home PSU: ZIPPY HG2-6400 400W / FSP AURUM Xilenser AU-500FL 500W HEADPHONE: Philips SBC HP1000 軟體設定： Driver只裝chipset vga audio，皆為官網上最新版 Foobar 1.1.1.5 with APE/WASAPI 值得一提，雖然audio driver裡有DTS Connect跟DTS UltraPC II這兩項tool 不過為了一致性，所以就沒用了 由於是跟人借整套的，所以RAM直接插滿我也就懶得再去動他了 一開始裝的CPU是i5-3450，一開聲就覺得有點阿雜(台)，在想需不需要RUN IN 換個角度想，之前在弄完HTPC後作了不少實驗，覺得四核的CPU聽起來就是阿雜 因此換上G460，1C2T 35W的CPU，感覺就好不少，再進BIOS把倍頻鎖在16及降壓 PSU是聽過一輪後，臨時想到換來試試，沒想到換了之後又好上一點，真是意外 測試曲目： 久石讓in武道場(wav) 李玫 The Best Of My Love(wav) 閃靈 高砂軍(ape) BEETHOVEN The Symphonies by Karajan, Berliner Philharmoniker 1963(ape) 由於我無法很完整的個別描述，所以就概括的講 久石讓，滿滿的童年回憶，雖然收的版本錄音品質沒有很好，但很喜歡當背景音樂來聽 ラピュタ－君をのせて，聽起來有一定的氣勢感 http://www.youtube.com/watch?v=oUwGyKEOBoM いのちの名前，平原綾香溫潤的聲音有表現出來，但還是不夠好 http://www.youtube.com/watch?v=n4ba8AW_Zck 李玫，映像中這張是自己轉成wav，後來CD就失踨了，就一直包留著wav原檔 我依然是你的情人，CoCo的音調比較高，因此在拉高音時會覺得高音不夠順 http://www.youtube.com/watch?v=B1ihLcUGBvk DiDaDi，芭樂歌，可是我還蠻喜歡的，聽起來也不錯 http://www.youtube.com/watch?v=zUnkE09Yrv8 閃靈，台灣最屌的重金屬團，高砂軍這張融合了台灣日據時代的故事，很棒 玉碎，其實整張聽起來都很適合，但低音就真的不行，大慨受限於HP1000 http://www.youtube.com/watch?v=bOa8Ii1f0pA 皇軍，拉起二胡時還蠻讓人起雞皮 http://www.youtube.com/watch?v=c3t-0MIy-fc Beethoven-Symphony No. 9，我蠻喜歡這版本，又特別喜歡Presto-Allegro assai http://www.youtube.com/watch?v=wftDMUgoJ-M&t=41m10s 聽小提琴感覺還不錯，後面大部合唱也不見雜亂，但就是覺得有點不夠好 總結：我覺得真的是水準之上，個人認為已經可以打到部分低價的耳擴了 單以推力來說，平平都是onboard audio，硬是比F1A75-I的ALC892高個三倍以上 HP1000只有32Ω小菜一碟，會想辦法再弄一隻高阻抗的耳機來試試可以到什麼程度 Thanks for reading, if you have any problem, please let me know.
__________________
這年頭，討論區商家比玩家多；外行比內行更有說服力；粗製爛造的葉珮雯比用心寫的測試文更多回應 開始學著多去解決其他人的問題來取代嘴炮，就當作是一種回饋吧! 還在抱怨為啥沒有新的文章沒有好的內容，何不想想自己貢獻了什麼？  再見!咱們夢裡見PS：你還在買雞排店的產品嗎....請睜大眼看清楚，以免成為下一個受騙的對象
|
|||||||
2012-10-21, 09:48 PM
#1
|
|
|
Regular Member

加入日期: Apr 2008 您的住址: 名為「流氓」之地
文章: 99
|
先推
不過第一張圖片好像跑不出來@@ |
||
|
2012-10-21, 10:21 PM
#2
|
|
|
Elite Member
加入日期: Dec 2003 您的住址: 偽大鬍子冰人XD
文章: 7,327
|
引用:
抱歉，補個圖...
__________________
這年頭，討論區商家比玩家多；外行比內行更有說服力；粗製爛造的葉珮雯比用心寫的測試文更多回應 開始學著多去解決其他人的問題來取代嘴炮，就當作是一種回饋吧! 還在抱怨為啥沒有新的文章沒有好的內容，何不想想自己貢獻了什麼？ 再見!咱們夢裡見PS：你還在買雞排店的產品嗎....請睜大眼看清楚，以免成為下一個受騙的對象
|
|
|
2012-10-21, 10:25 PM
#3
|
|
|
*停權中*
加入日期: Dec 2006
文章: 2,931
|
看起來很有質感...
可是我真的覺得PC音效卡真的沒啥意義了... |
|
2012-10-21, 11:25 PM
#4
|
|
|
Master Member
加入日期: Oct 2003 您的住址: 嘉義...時尚.的沙漠...
文章: 2,140
|
感覺跟弄一塊外接的子卡差不多
 怎麼不直接弄子卡就好
__________________
---------------------------------------- 配備 i5-2400 華碩P8H67 撼訊R7-265 創見DDR3 1333-4G（美光顆粒） Seagate 320G16M(新加坡製.梭魚10.PATA) Seagate 160G8M(MIC梭魚10.SATA) WD 1001FALS power:ZIPPY G1 400W BANQ S200 螢幕:AOC E2351FH 滑鼠:zippy zms3510z 鍵盤:現在是羅技快意手100 (上一把旋風手.字掉一大半了=.=) 機殼︰聯酷PC-K60
|
|
2012-10-22, 12:21 AM
#5
|
|
|
Senior Member

加入日期: Sep 2003 您的住址: Taiwan Republic
文章: 1,163
|
這塊板子 台灣身價應該要 1萬 or 1萬三上下(FX)
除非跳水 不然應該沒有人會想買了吧 因為Z87 馬上就要出了.... 沒差那幾個月
__________________
|
|
2012-10-22, 06:12 AM
#6
|
|
|
Major Member
加入日期: Jun 2002 您的住址: 亞維人類帝國
文章: 178
|
用料 真的不手軟
 難得的 測試文 !! 音效晶片應該是 ASUS AV 100 或是 AV200 只是不知道跟自家的神獸比起來 有差多少
__________________
群星啊... 汝請傾聽生命短暫的眷屬之願吧.. 吾等之願.. 即是看護降臨在汝中心之將來... |
|
2012-10-22, 10:11 AM
#7
|
|
|
Elite Member
加入日期: Dec 2003 您的住址: 偽大鬍子冰人XD
文章: 7,327
|
引用:
的確是很有質感，音質也還可以 雖然我自己也有在玩DAC，但PC音效卡這塊老實說還有很多可玩性，像高檔的純數位卡啦... 引用:
弄成子卡之前就作過了啊，我想某種程度上ASUS的RD一直在作測試市場的接受程度吧，一直有新的技術在實驗 引用:
音效晶片是Realtek的ALC898；跟自家神獸比起來嘛...我覺得神獸還是優不少，至少在純淨度上有明顯的差異 是說我的STX已經被我改的面目全非了，老實說我也記不得當初最早是什麼感覺
__________________
這年頭，討論區商家比玩家多；外行比內行更有說服力；粗製爛造的葉珮雯比用心寫的測試文更多回應 開始學著多去解決其他人的問題來取代嘴炮，就當作是一種回饋吧! 還在抱怨為啥沒有新的文章沒有好的內容，何不想想自己貢獻了什麼？ 再見!咱們夢裡見PS：你還在買雞排店的產品嗎....請睜大眼看清楚，以免成為下一個受騙的對象
|
|||
|
2012-10-22, 12:28 PM
#8
|
|
|
*停權中*
加入日期: Dec 2006
文章: 2,931
|
引用:
螃蟹再怎麼提升也還是螃蟹吧...要改造螃蟹，軟體就可以了... Creative X-FI MB2/SRS ESSENTIAL/DTS PC/DOLBY THEATER那些軟體確實有點用，當然喇叭不能太差...提升還是有極限的... |
|
|
2012-10-22, 12:33 PM
#9
|
|
|
Elite Member
加入日期: Mar 2003 您的住址: Vancouver, Canada
文章: 15,006
|
會玩音響的人應該沒幾個會去弄這個來玩吧
CP 質太低了 |
|
