大同19 LCD回收、維修與介紹
本想PO於顯示設備討論區,既然為維修文,於此亦無傷大雅,

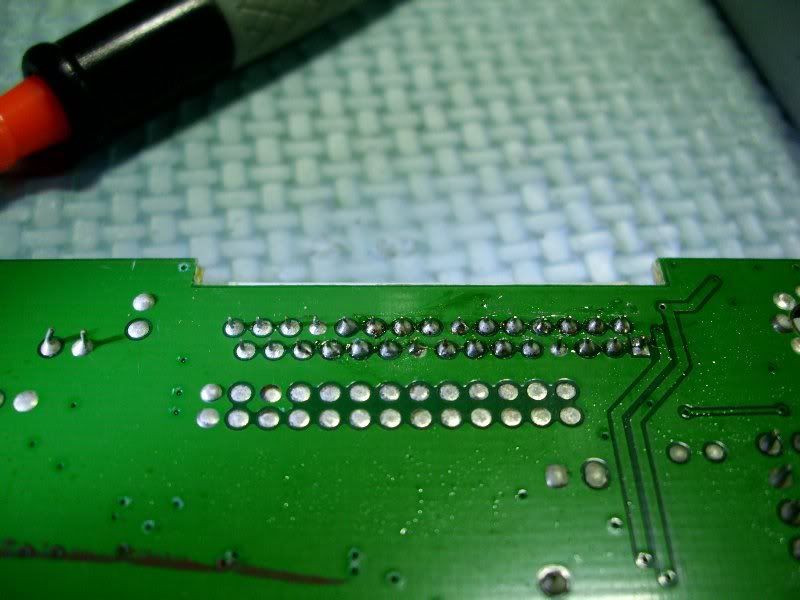

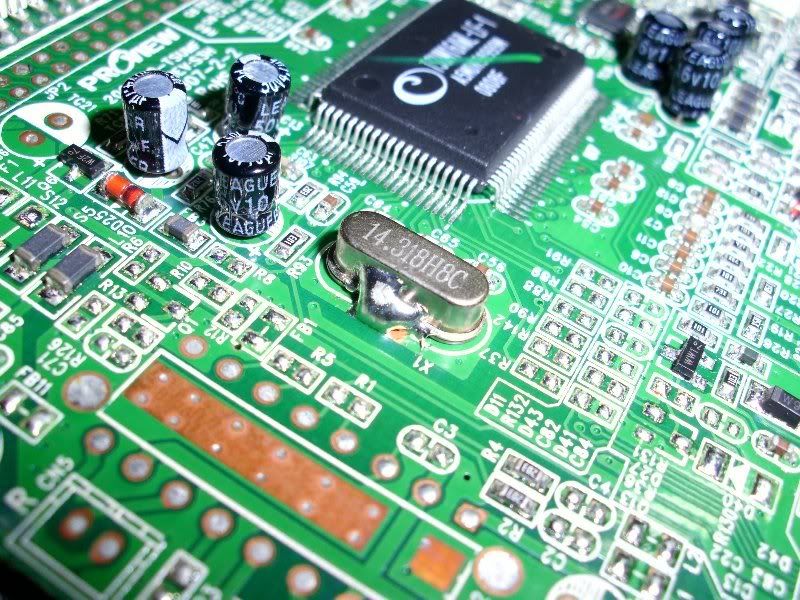

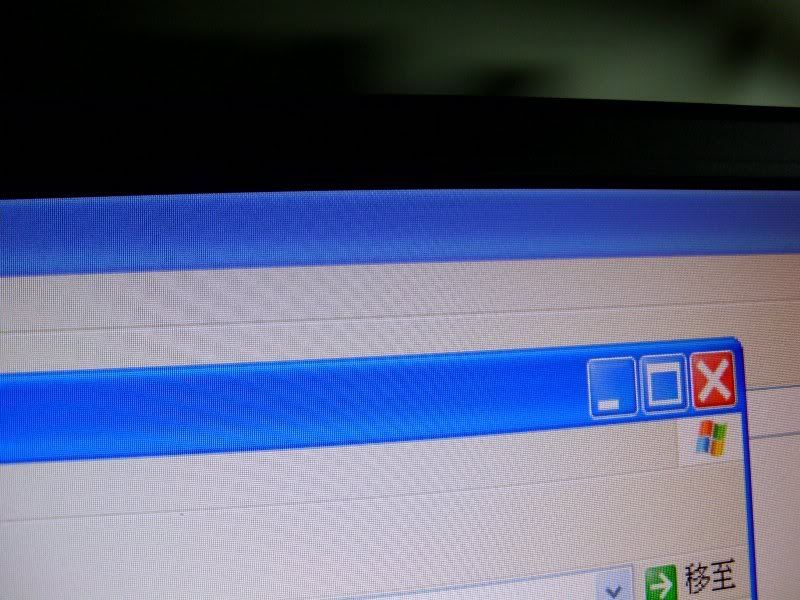

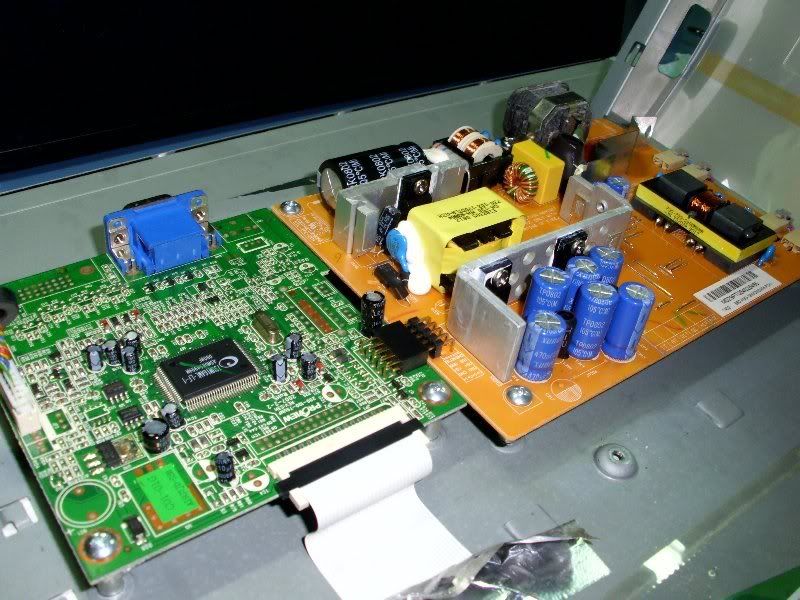

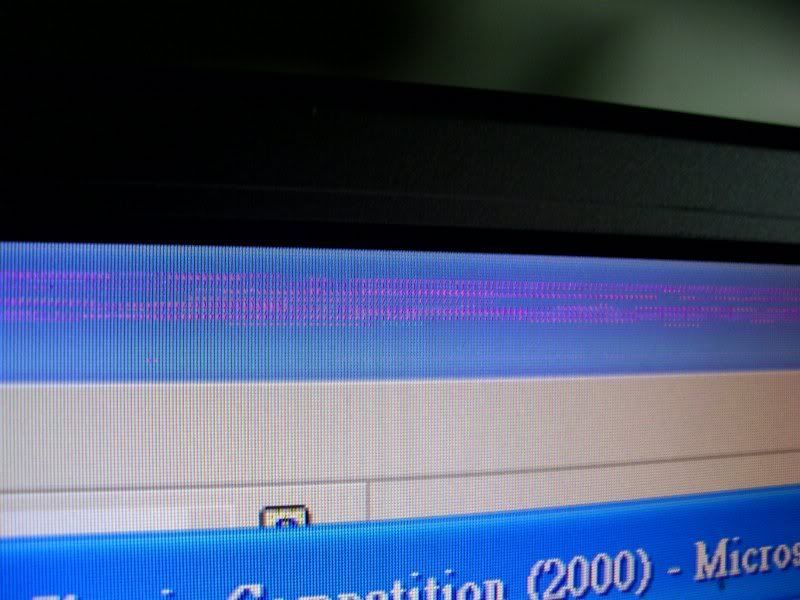

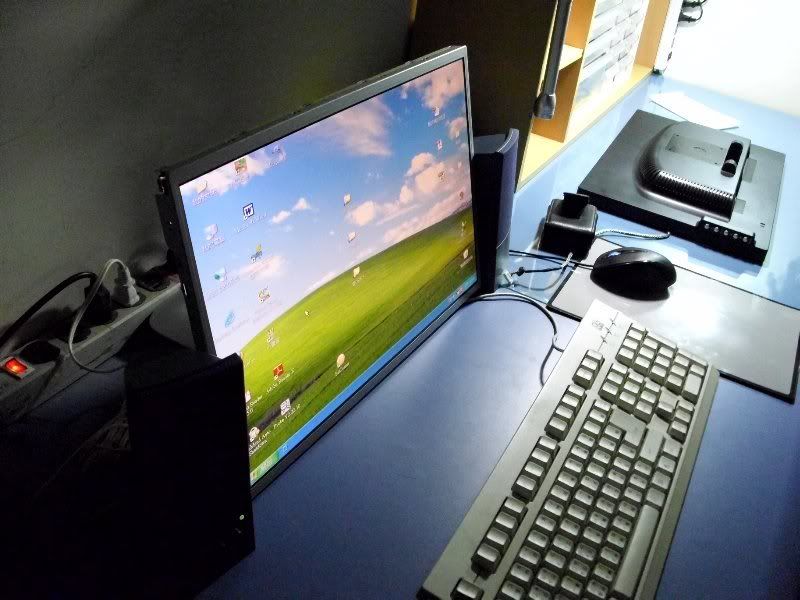

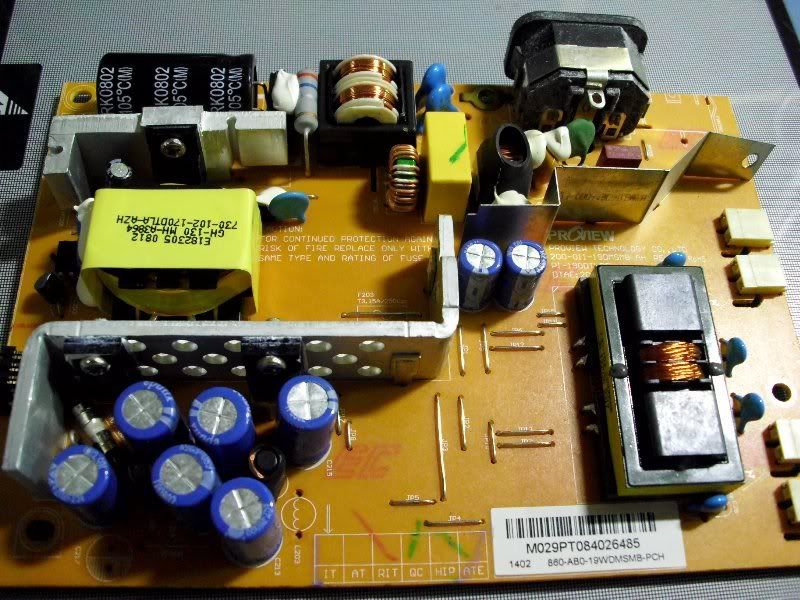

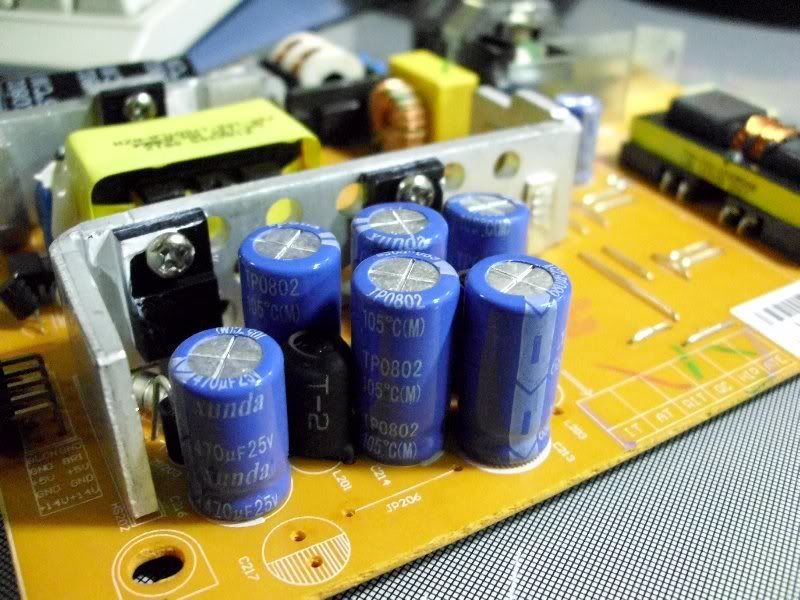

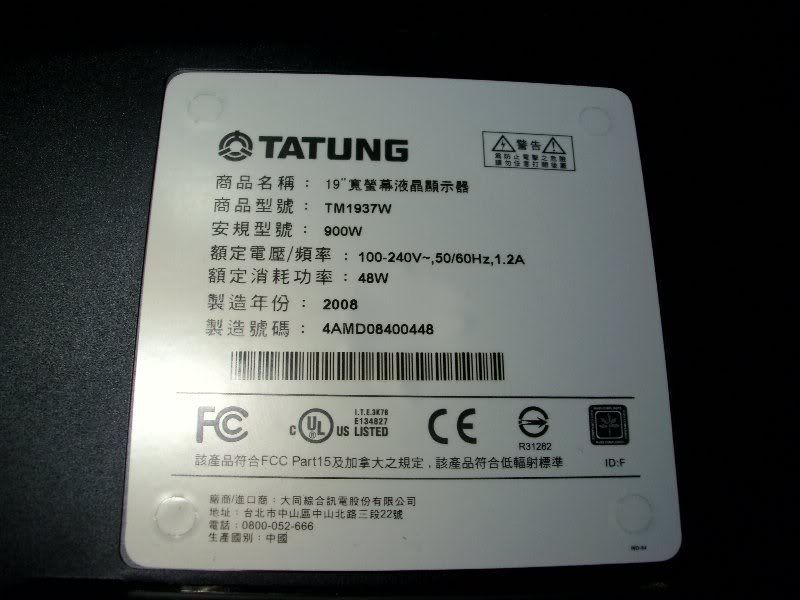

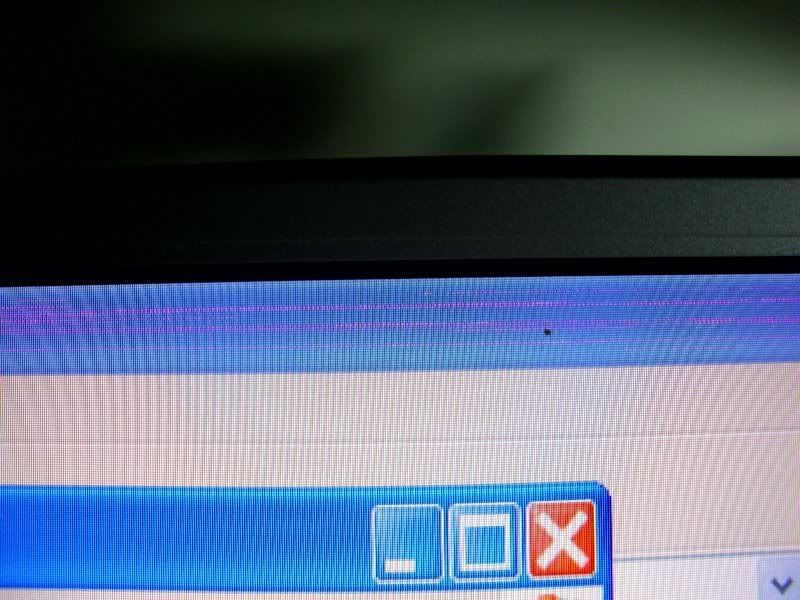

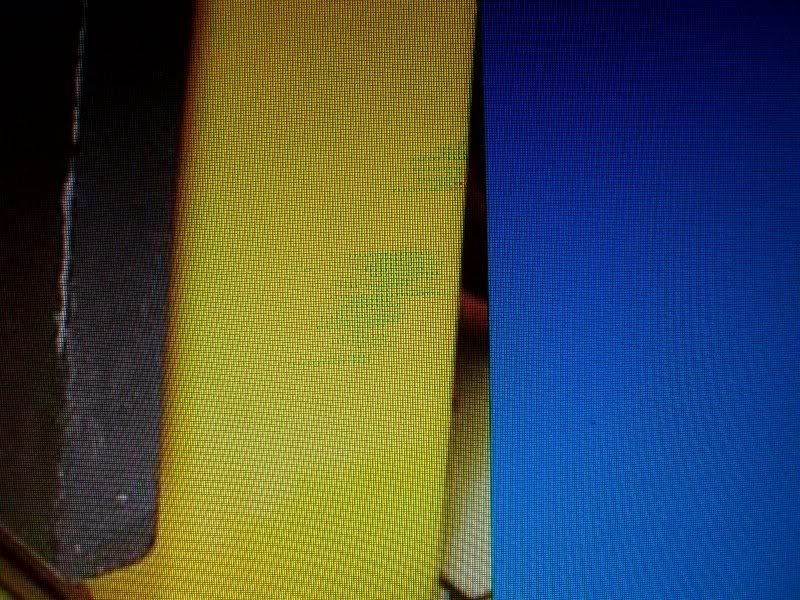

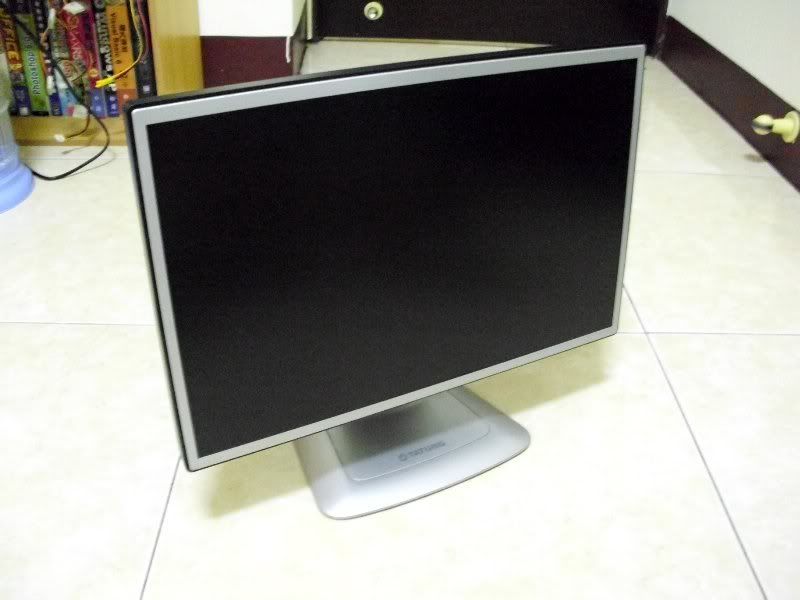

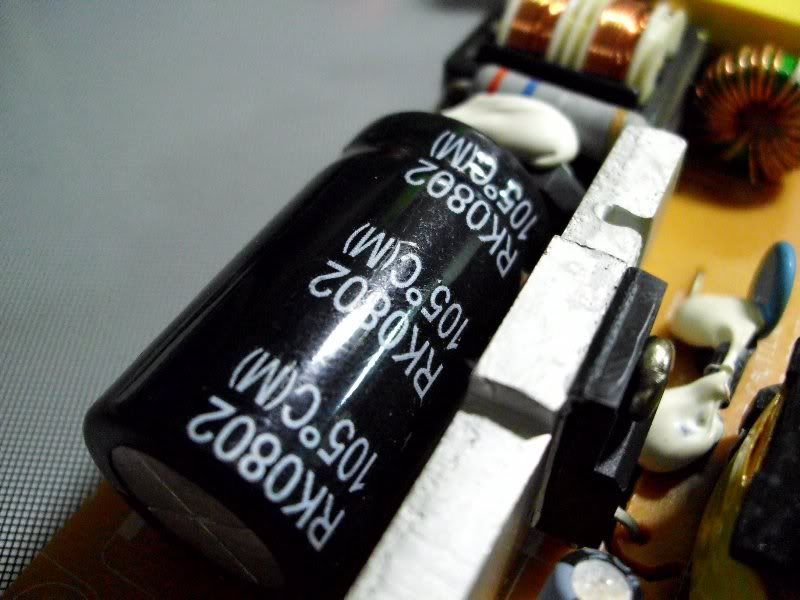

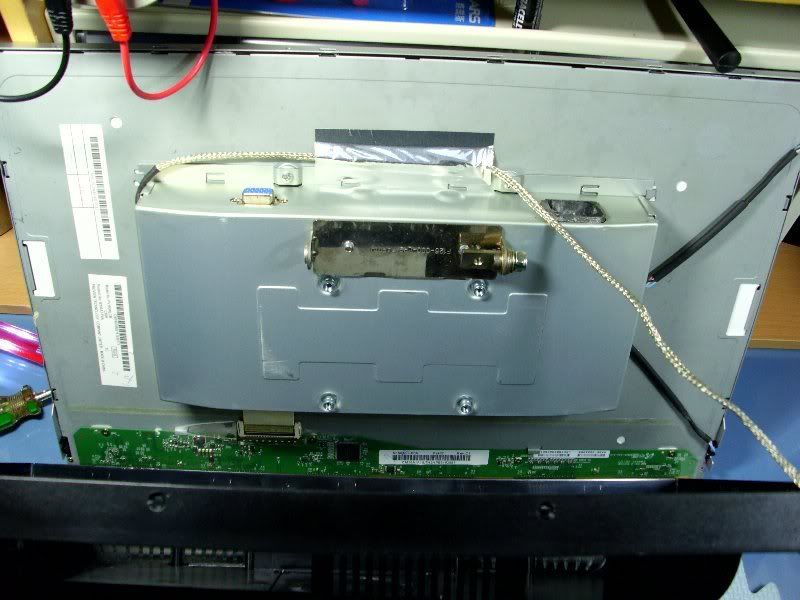

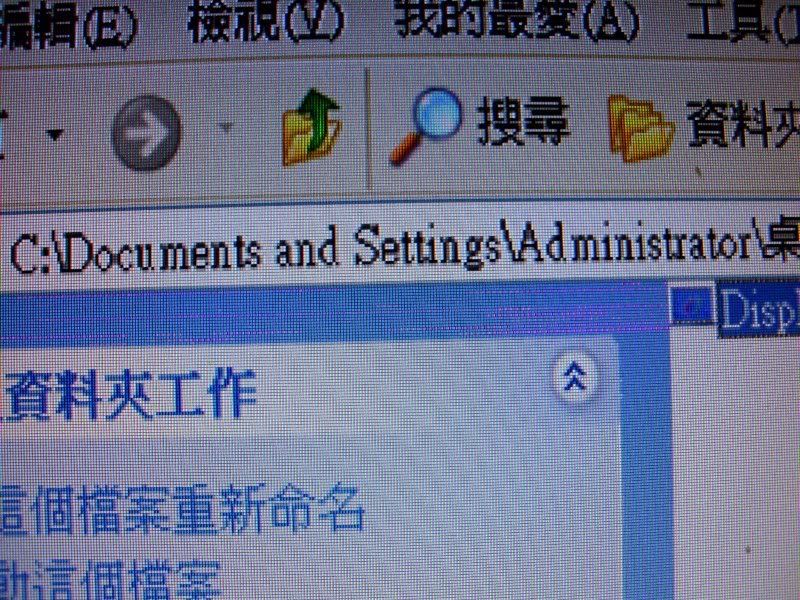

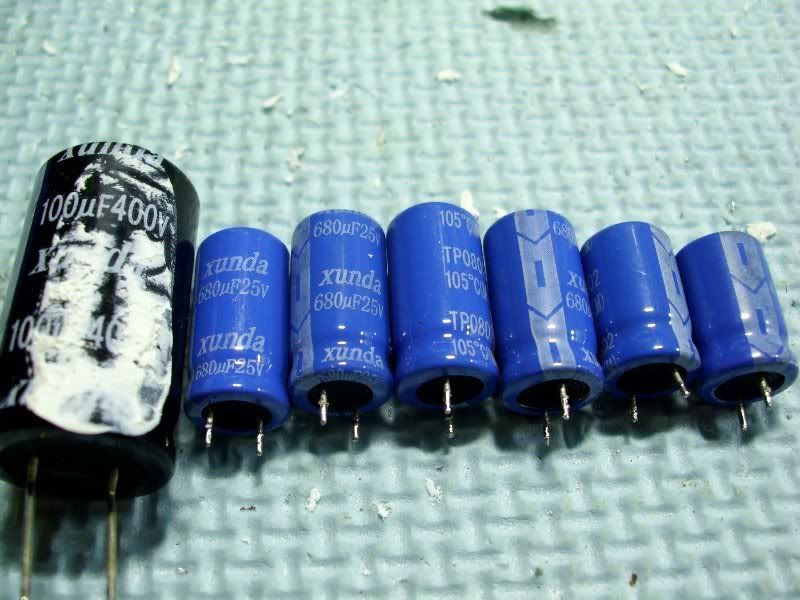

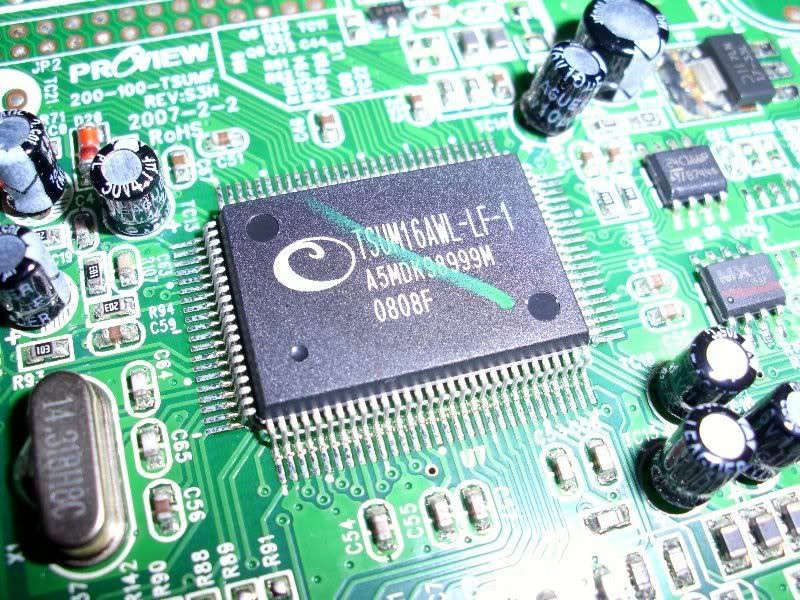

這台LCD是上班環境人家丟棄不要的,擺在角落很久了, 大同的電腦LCD相當罕見,看一下日期,是2008製, 經資管同意後帶回家,一開機…居然正常顯示,想說賺到了, 但好景不常,只持續數分鐘,然後開始出現色斑,而且用越久越嚴重, 因為色斑出現為緩慢漸進的,修理前小弟根據此狀況予以假設 1. 電容故障 2. 元件過熱 (底下陳述若有誤冀不吝指正) 1.TATUNG這台螢幕外表還蠻新的,擦乾淨後和新品沒兩樣  2.型號規格及產地  3.用沒多久開始出現色斑,用越久越嚴重     4.將背板外殼打開,先把螺絲旋開,泰半LCD除螺絲外尚有卡楯設計, 需找適當工具沿邊緣刷開,再找正確出力點撐開,如果出猛力可能會造成破壞, 圖中右邊兩條黑線為燈管電源線,白線為OSD訊號線  5.打開後即可看到PI板(右)與AD板(左),其中PI板主要負責電源部分, AD板則為顯像控制板  6.PI板全貌,像電源供應器一樣,上面屬於高壓一次側,有濾波整流電路, 下面為二次側輸出,有多個濾波電容,負責供應AD板及LCD面板等電壓(5V&14V)  7.一次側使用一個100uF、400V高壓電容,廠牌為xunda(大陸), 電容上方為橋式整流器,AC座附近為濾波元件  8.二次側濾波電容亦為xunda品牌,有680uF 25V四顆及470uF 25V兩顆, 其上為變壓器  9.基於對大陸電容的尊敬,小弟一個個請下來量其容值, 皆維持原標示值100~110%的水準,只有高壓電容剩93%, 另用電表對各電容做充放電測試,以確定其仍處於運作狀態  10.這是AD板全貌,其上的小電容為LEAGUE品牌,這牌小弟並無聽聞, 預估仍為大陸品牌,只是懶得一一請下來量了,暫且放過  11.這顆是SCALER IC,負責SCALING及相關工作,為確保其工作穩定性, 小弟在其上加了一塊散熱片   12.振盪器  13.翻到背面以放大鏡檢查各焊點,似乎有異樣,於是拿烙鐵補焊   19.開始燒機,過3小時沒再出現色斑,組裝後完修   後記- 原本以為是電容惹的禍,沒想到居然沒爆電容, 這些陸製電容經過三年還活得好好的, 雖然修的有點莫名其妙,但還是賺到一台LCD, 不知SCALER過熱是否有發生類似案例? -------------------- 歡迎加入維修一族 痞酷網 http://bbs.pigoo.com/forum.php |
|||||||
2011-07-12, 02:48 AM
#1
|
|
|
Elite Member

加入日期: Sep 2006 您的住址: 人群中
文章: 4,214
|
恭喜，又救回一台
不過，搞不好真的只是需要補焊 之前TOSHIBA筆電的 POWER ADAPTER供電時有時無 打開查找了好久，最後才被我找到只是某電容腳位需要補焊 |
||
|
2011-07-12, 06:59 AM
#2
|
|
|
Elite Member
加入日期: May 2002 您的住址: 板橋
文章: 5,112
|
色斑也有可能是A/D board到LCD module間的排線(包括FPCB/connector)或LCD panel/driver board間接觸不良所致,或許是您拆裝時連帶解決了A/D board到LCD module間接觸不良的問題吧
 ....
__________________
士大夫之無恥,是謂國恥  ....
|
|
2011-07-12, 07:01 AM
#3
|
|
|
Golden Member
加入日期: Dec 2002
文章: 3,258
|
引用:

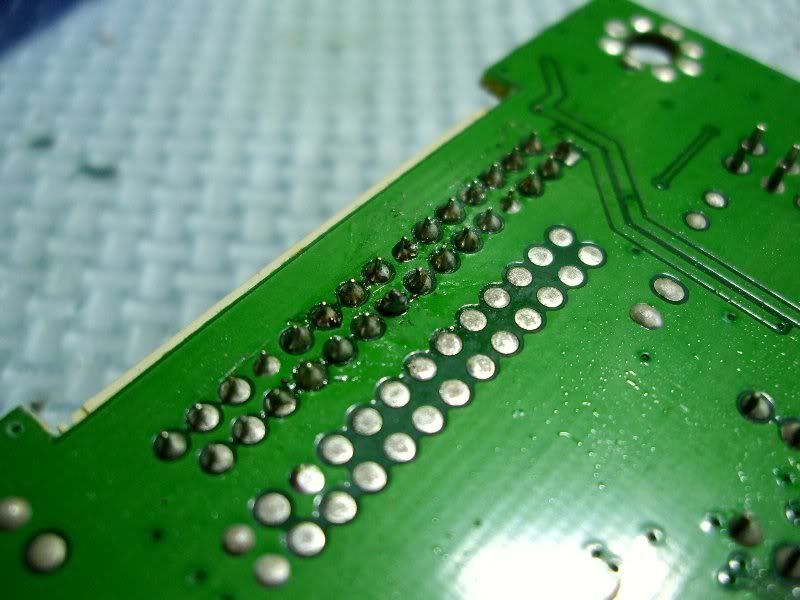

原來如此,補焊處剛好是AD板到LCD排線引腳, 有一點有明顯脫焊情形(照片拍不清楚),造成接觸不良, 看來原先兩個假設都錯誤,只能說誤打誤撞~~ cmwang大應該有從事維修相關業務吧? |
|
|
2011-07-12, 12:56 PM
#4
|
|
|
Elite Member
加入日期: May 2002 您的住址: 板橋
文章: 5,112
|
引用:
沒有,鵝只是以看過的少數NB的經驗判斷而已,最常幹的是收科技古董回來整理後再轉送出去,然後被老婆碎碎唸  ....此文章於 2011-07-12 01:02 PM 被 cmwang 編輯. |
|
|
2011-07-12, 12:59 PM
#5
|
|
|
Golden Member
加入日期: Dec 2002
文章: 3,258
|
引用:
看別人的維修案例,有時繞了一大圈, 大大小小零件拆下又焊,原來問題出在一個小小的脫焊, 眼不尖一點有時要走很多冤枉路~~ |
|
|
2011-07-12, 01:06 PM
#6
|
|
|
Power Member
加入日期: Oct 2001 您的住址: 平行世界
文章: 657
|
借題問
公司有台故障品，它的症狀是大部份開不了機，偶而會不小心開機 我把它開箱，發現AD板爆了顆電容，想說賺到了 結果換了無效，量PI一些電源感覺正常，5V 14V都有 不過有支腳開機成功後會由5V-->2.5V，但追一下線路 應該是PI版IC所提供的，感覺不像是AD板提供的 所以也不知是那邊的問題，有網友知道如何處理.. |
|
2011-07-12, 02:58 PM
#7
|
|
|
Elite Member
加入日期: Jan 2002
文章: 4,032
|
走狗大,您運氣真好啊....
話說回來有時維修就是這樣而已 , 我現在終於徵到了一台Fuji MHT2060AT IDE 60GB 壞軌硬碟 , 正打算拿它的電路板來修理我之前弄壞PCB板的同型號硬碟... 原本還在想,說不定PCB板換過去就能夠搞定 , 換好之後裝進去USB 外接盒開機試試... 果然還是無法開機,硬碟本體有讀寫頭在輕微的敲的聲音(一直在重複的敲) thx大說得對,要換PCB板,必須要連ROM一起換,除非運氣好,換到一台firmware位置儲存相同 的HD, 不然就開不起來了!! 只是,這台硬碟的ROM,我實在不確定是那一棵IC 就是了....不然,我等一下去拍張照片 圈出疑似的ROM IC ,再請各位網友幫忙指認!! 恭喜走狗大完修!!
__________________
您想買新硬碟嗎? 購買前請務必參考這篇文章,是我的實際經驗 還想讓統一賺你的錢嗎？統一集團成員(能見度高的)： 星巴克、家樂福、7-11、無印良品、黑貓宅急便、聖娜多堡、阪急百貨、 康是美、博客來、夢時代、Mister Donut 、Cold Stone 、龜甲萬、 維力33%股權、光泉31%股權、Smile速邁樂、紅心辣椒、台北轉運站(統一企業BOT) 統一LP33膠囊有環保署早已列管的一級管制品: DNOP塑化劑 |
|
2011-07-12, 04:45 PM
#8
|
|
|
Junior Member
加入日期: Nov 2001 您的住址: 台北
文章: 872
|
diy 無價 恭喜你修好了
|
|
2011-07-12, 06:58 PM
#9
|
|
|
Golden Member
加入日期: Dec 2002
文章: 3,258
|
引用:
哈哈,軟的好,軟的好! 最近連修好幾顆power,都是軟柿子, 最近有一顆400w的比較棘手,好幾個元件一片炭黑, 但是保險絲居然沒熔斷(又是大陸power), 電阻被打黑好幾個, 根本無法分辨色階或阻值,也找不到電路圖可參考, 想說要不要放棄當殺肉,但又想挑戰看看... hdd雖然看了一些維修案例,但還沒開始研究, 前幾天要拆才發現要T8, 等power和lcd攻略的差不多再來挑戰主板及hdd, 今早發現網購的10隻刀型烙頭已經到位, 嗯,磨刀霍霍向豬羊~~ 加油吧,希望你能修好它... |
|
|
