請問電子安定器的接線
檯燈(PL 27W)壞了

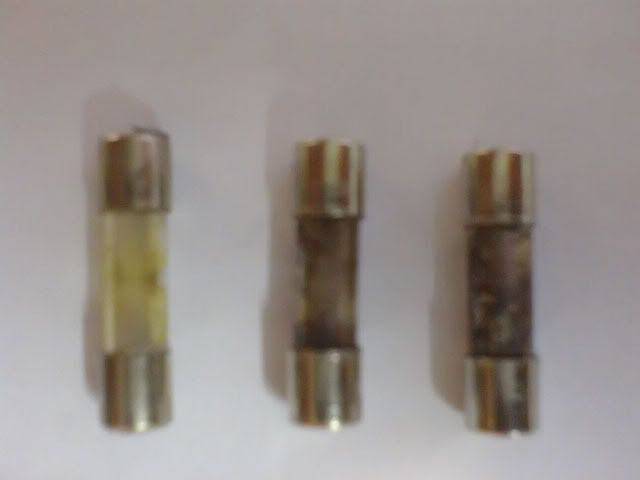

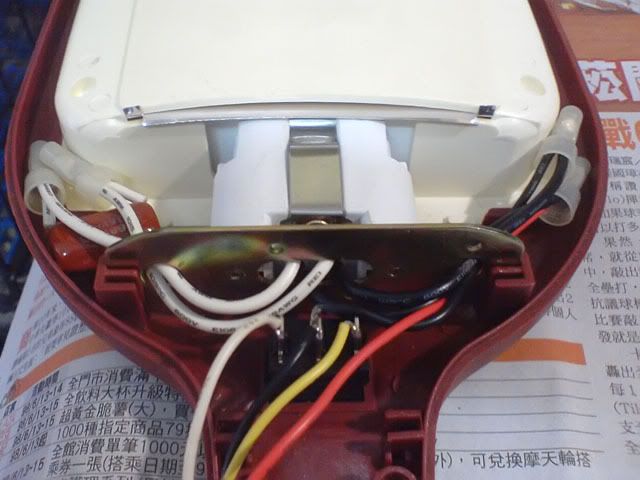

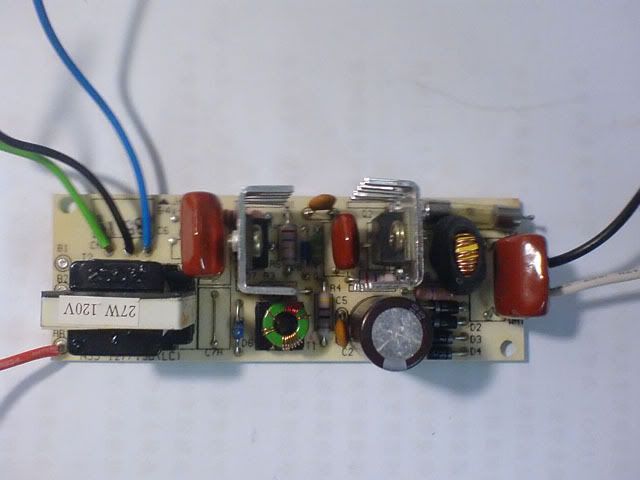

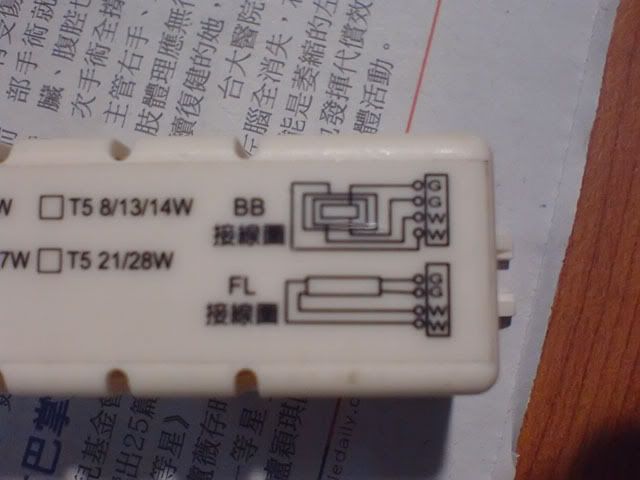

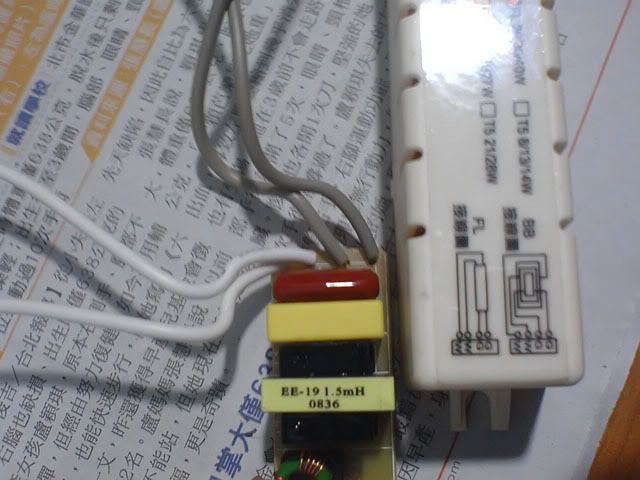

拆開來看看  原本以為只是保險絲，結果...浪費我兩個新的...  只好換個電子安定器 就去買了一個新的來換 可是線怎麼接都不對 這是靠燈管部分，由左而右依序是 白、黑、黃、紅  這是新的電子安定器的接線圖 (非電子科系，看不懂)  新的電子安定器的線，兩白兩灰，還有一紅一黑沒入鏡  安定器總共有六條線 接110v市電的兩條(一紅一黑)總不會搞錯吧... 可是另外四條我怎麼接都只能讓檯燈亮其中一段 我的意思是，檯燈開關可向左、右兩邊壓 在各種接線組合中，可能壓其中一邊會亮，但另一邊就不亮了 (左/右都可單獨亮，代表開關沒壞吧？) 沒出現兩邊都可以亮的狀況 (瞎貓碰不到死耗子  )所以還請有經驗或知道如何接線的先進們指點一二 感激不盡
__________________
|
|||||||
2010-01-27, 12:17 AM
#1
|
|
|
*停權中*
加入日期: Mar 2003
文章: 3,129
|
看到燈管那部份的圖，紅線好像直接提供110V的感覺，黃線跟白線是經過安定器轉換後的火線電壓，黑線應該就是地線，所以可以兩邊切換都亮!所以有三條火線電壓一條地線電壓，樓主買的安定器感覺是兩條火線電壓兩條地線電壓
 所以缺一條火線電壓  |
||
|
2010-01-27, 08:56 AM
#2
|
|
|
Junior Member
加入日期: Jul 2002 您的住址: 台中
文章: 943
|
樓主買的應該是不可切換亮度型的安定器
這種安定器 接線應該是直接切換紅線（ac110v端） 不是切換輸出端（白線＆灰線） 所以是灰線白線照圖接到燈管 黑線直接接輸入電線一端 輸入電線輸入電線接開關中間 紅線直接接開關其中一端 然後只會有 亮-不亮-不亮 三段 沒有原始功能 最亮-普通亮-不亮 三段 以上  然後外接的那顆咖啡色電容也許要拔掉！
__________________
世事浮雲何足問，不如高臥且加餐。 Get busy living, Or get busy dying.  因為我是和人類不同的生物啊。雖然降低身份當了卑下的軍人，但其實我是閃亮星星中的高等生命，到了二十九歲就會自動倒退越來越年輕。然後等到了十八歲又會自動停止返老還童，逐漸增加歲數，等再到二十九歲為止。一直這樣重複著。 ——by奧利比·波布蘭《銀河英雄傳說》  偉大的人將火種傳給後人...大尾的人將他據為己有 (從M01偷來的簽名檔)
此文章於 2010-01-27 11:04 AM 被 SUNGF 編輯. |
|
2010-01-27, 11:03 AM
#3
|
|
|
Major Member
 加入日期: Dec 2004
文章: 224
|
引用:
這種是不是都是 裡面的power mos壞掉阿 |
|
|
