看到樓主山豬馬克03 6200TC可以跑6千多喔
簡直只能說太神奇了 N社不知道何時有了這種技術? 如果有了這種技術 A社早就被打到趴了 何須讓技嘉這樣遮遮掩掩的使用 |
|||||||
![]() |
![]() |
New Member
加入日期: Aug 2005
文章: 7
|
转小小白白最新评论:
如果不是GIGA的卡,或者如同某些仁兄懷疑,那麼只能說GIGA和NVIDIA的人是瞎子?他們既然去測試,還這樣來回折騰,卡一定是他們的。我只是客觀傳遞這樣的事情,反駁的老兄也不用腎上腺分泌過急,那樣會上傷你的內根,天熱,大家都安心一些比較好。我們且待下回分解好了。但是,希望以常規分析的角度去看GIGA和NVIDIA的反應,他們都是看到過卡的,反應是真實的。 另外還有一個好消息,小小白白已經拜託朋友在要卡,有哪位兄台想和我一起來查,可以聯繫我。真是想知道卡是不是GIGA的 |
||
![]() |
![]() |
Elite Member
![]() ![]() ![]() ![]() ![]() 加入日期: Nov 2002 您的住址: 不正常人類研究中心
文章: 6,346
|
引用:
先不管圖,先不管晶片 你,連基本的判斷能力也沒有 那也別想有能力來指控,因為你對nVIDIA的東西不了解 1.你知道標準的6600 3dmARK03有幾分? http://www.digit-life.com/articles2...43-p22.html#p28 大約5000分 你連這個都不知道? 2.nVidia公板驅動有哪些? ftp://download.nvidia.com/Windows/ 87.01不是Nvidia自己發布的驅動程式 你連這個都不知道? 3.先不管6600上面的字樣會不會被磨掉 6600 PGA封裝 DIE的面積有多大 你連這個都不知道? 一大堆東西你都不知道 你要指控些什麼?
__________________
要用FurMark燒機請注意,作者建議跑15分鐘就好/電腦電源接頭規格 加入 F@H分散運算,幫助對抗疾病/ /加入WCG分散運算,幫助解決癌症,AIDS,糧食與能源問題 http://cid-d082ecba16a55988.skydriv...=GetSharingLink VGAMaster 請多多支持,歡迎任意轉貼! ![]() 此文章於 2006-07-11 01:44 PM 被 ExtremeTech 編輯. |
|
![]() |
![]() |
Master Member
![]() ![]() ![]() ![]() 加入日期: Dec 2002 您的住址: Minas Faen
文章: 2,181
|
引用:
要轉就轉完: 還有這一段 引用:
正式看到nVidia和Gigabyte的回應再說 (你可能會說, 他們就裝死就好了....裝死也好, 不回應也好....今天也只有你引述的說這是Gigabyte的卡, nVidia也知情, 但是圖是假的, 這句話是真的機率我想也高不到哪去 :jolin ![]() 請先告訴我們幾件事 1. 6200TC為何可以分數可以跑那麼高? 2. 請問甚麼是 2管的 6200TC? 3. 請問他不是6600, 那是什麼? 4. 請問為何你說這是nv44, 那為何die和nv43一樣大? 5. 你還搞不懂, 這張圖不是只有純黑那麼簡單, 純黑不是完美, 是不可能, 一定是經過軟體修過, 不要蠢到連大自然都想拉來騙...就算你還是想硬ㄠ, 來凹凹下面這兩張附加圖案, 順便附上拍的別人還不錯的6600GT ![]() |
||
![]() |
![]() |
Major Member
![]() 加入日期: Sep 2002 您的住址: PCDVD
文章: 167
|
引用:
GIGA和NVIDIA的人在哪?有人看見嗎? 你那幾張圖疑點太多 文章內容錯誤百出 現在把別人抬出來要人相信...我看你砍掉重練比較快! ![]()
__________________
![]() |
|
![]() |
![]() |
Golden Member
![]() ![]() ![]() ![]() 加入日期: Jan 2003 您的住址: 惡運深淵
文章: 2,562
|
無聊去把文章存成mht封裝然後壓起來放...
![]() 技嘉:6600原�o6200?劣í打磨𩁹卡曝丑�行𣺊 技嘉:先䖳打磨𩁹卡,又曝K8VT890系列缺陷? 技嘉:英特�超微𣚎�Y,�{�失𧍒塞�𠺘嫁�碸 技嘉:真相�P露!用6200打磨成6600牟取暴利! 技嘉:陷“打磨�d”丑䖳,NVIDIA表��莫能助 衷心�Y咒:攻㒓我�的黑客及背后厂商全家死光 技嘉:“打磨�d”新�n展,NVIDIA官方承斉劐� 技嘉:弊端��c,天津城代逼不得以𠺘投精英! 技嘉:“打磨�d”案例胶曝,又一网吧��c异象 技嘉:渠道�K医�{始,䬠天津之后南京�砍�U家 共10篇文章存檔,保証原汁原味. 這樣算不算拿自己網站放著讓對岸打? ![]() |
![]() |
![]() |
Elite Member
![]() ![]() ![]() ![]() ![]() 加入日期: Nov 2002 您的住址: 不正常人類研究中心
文章: 6,346
|
關於圖片的事情希望大家就此打住
下面是我拍的圖片,沒有經過任何處理 為了謹慎,所以拍的超大張,超清楚 閱讀會有困難,敬請見諒 1.這是我的ASUS 7900GT 基本上這是公版卡,無庸置疑,ASUS沒可能在這張卡上動手腳 ![]() 從這個角度拍,底色接近全黑,平均在(10,10,10)以下 ![]() 剪刀..."輕輕"刮一刮 ![]() 輕輕刮就掉了,趁粉還沒飛走之前拍一張 樓主的照片可能就是這樣來的 NV印的下面那一排字本來就很不耐刮 甚至Cooler拆裝的過程,都可能會刮掉一部份 ![]() 麻煩請樓主拍一張這樣的照片 證明DIE的大小是你說的NV44 版上有很多高手可以見證 也請有6600 或6200TC的板友也拍張照片讓大家比對 ![]() 也拍一張BIOS資訊的貼紙 基本上有玩過BIOS的都知道 Driver上顯示的字樣真的是隨便你改 這些字是讓你看爽的 只要BIOS裡面怎麼寫 Driver就會怎麼讀 但是不會影響到3DMark的分數 基本上6600 03跑到6000分已經算"不正常"了 只有超頻過才會有那麼高的分數 請樓主拍我說的那兩張照片,要拍像我一樣清楚 如果樓主還堅持GIGA有搞怪的說法 那就真的要找技嘉客服,請他們以"法律"方式解決
__________________
要用FurMark燒機請注意,作者建議跑15分鐘就好/電腦電源接頭規格 加入 F@H分散運算,幫助對抗疾病/ /加入WCG分散運算,幫助解決癌症,AIDS,糧食與能源問題 http://cid-d082ecba16a55988.skydriv...=GetSharingLink VGAMaster 請多多支持,歡迎任意轉貼! ![]() |
![]() |
![]() |
Senior Member
![]() ![]() ![]() 加入日期: Oct 2005
文章: 1,010
|

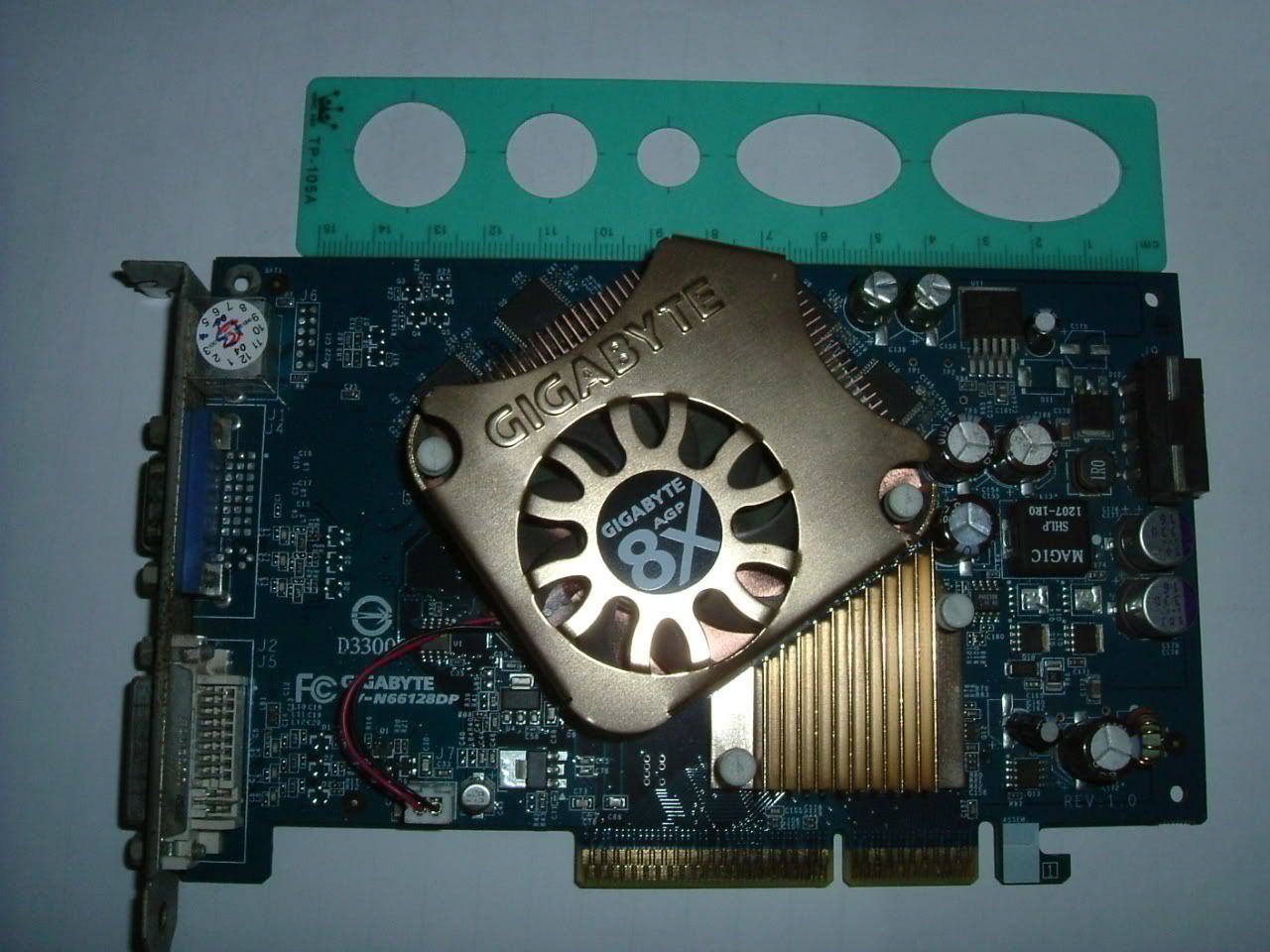

小弟剛好有技嘉 66128DP (6600 AGP 128MB),這是技嘉超頻版預設時脈核心400記憶體500,驗明正身

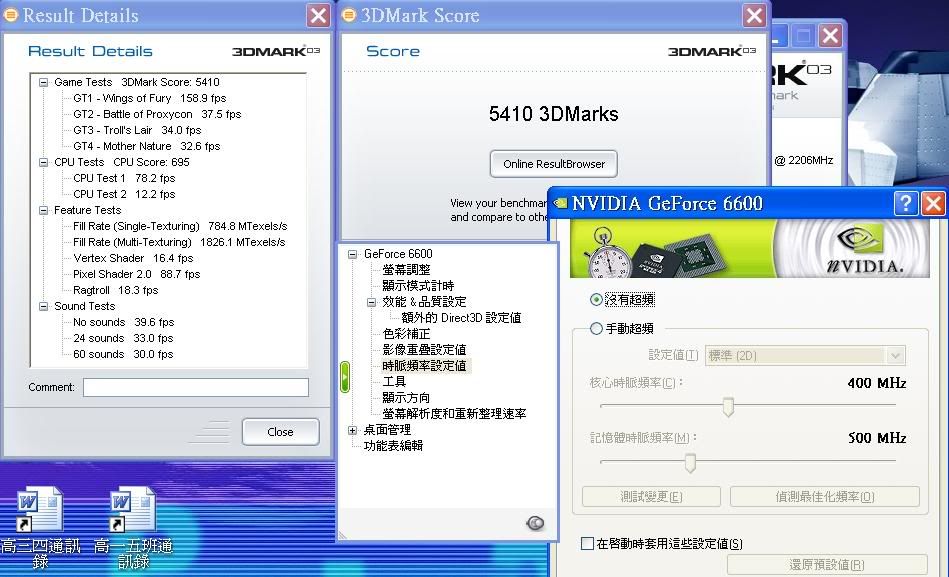

![]() 看一下核心 ![]() 核心大小約1.25cm*1.25cm=1.56cm2 無超頻 ![]() 其他配備 Barton 2500+(OC 3200+) 7N400L(NF400U) 66128DP 512*2DDR400 2-3-3-3 給大家參考我是湊熱鬧外加不相信技嘉會做這種事的人,一定是大陸那邊....嘿嘿 |
![]() |
![]() |
Golden Member
![]() ![]() ![]() ![]() 加入日期: Jan 2003 您的住址: 惡運深淵
文章: 2,562
|
想起來.公司好像有一塊6200TC的樣子..
因為是繪圖用機,當初特意挑最便宜的PCI-E卡,然後好死不死又沒ATI系列的.. 今天上班來拆 :P |
![]() |
![]() |
Golden Member
![]() ![]() ![]() ![]() 加入日期: Jan 2003 您的住址: 惡運深淵
文章: 2,562
|
![]() 這次的6200TC主角...
規格 ![]() 型號 拆風扇後照片 擦乾淨外加放尺 不放尺 晶片長寬 本來想拍上面的不知是雷射還是印刷(摸起來是粗糙表面),結果... 應該不會有人這樣就猜出來我在哪上班吧 ![]() 不過感覺上比較像雷射刻印?? 較大Size的原圖我放在 相簿 裡,有興趣的人自己看吧 ![]() 在此感謝美工美眉在中午吃飯時間讓我拆她的電腦顯示卡起來拍照 然後另一個美工美眉還在奇怪我到底在拍啥東西 ![]() 當然,因為她們不是主角,所以沒圖 ![]() 此文章於 2006-07-12 01:36 PM 被 tvirus 編輯. |
![]() |
![]() |
