現在OP跟後面功率晶體量到的電壓只比原機參考圖低0.7V左右，這差異好像不大？那是不是可以代表即使補足這0.7V聲音的改善也很小？

不是怕電壓不足，而是怕電路工作不正常所造成的安全問題
如果問題不是在變壓器，而是銲接或零件問題的話
導致某個晶體或IC工作不正常或承受過大功率而燒毀，連帶使得輸出端異常時
又沒有耳機保護線路，難保不會連耳機也一併燒掉

「電路後級采用BD139、BD140中功率對管。在BD139、BD140旁邊還有兩顆小功率的三極管，型號為BC550/560，每聲道對應的三極管一共4顆，這4顆三極管組成了菱形緩沖器[Diamond Buffer]，它屬于晶體管發射極跟隨器的范疇，簡稱射隨器。這種結構的電路不具備電壓放大能力，但具有工作穩定、頻響寬、輸入電阻大和輸出電阻小等突出優點。 」

以上資料來源 :
http://www.soomal.com/doc/20100001743.htm

換了什麼變成只差0.7V ；我是覺得這個差異已經在可以接受的的數據了，除非上耳機有負載後電壓又繼續掉

我的建議是就這樣吧，先聽一陣子再說，之後再來研究需不需要繼續改機下去，套句我常跟朋友在說的一句話

「DIY沒別的，就是折騰」

目前也是打算聽一陣子再說...

從我發問之後目前就只把同一顆變壓器重接過，其他沒變。

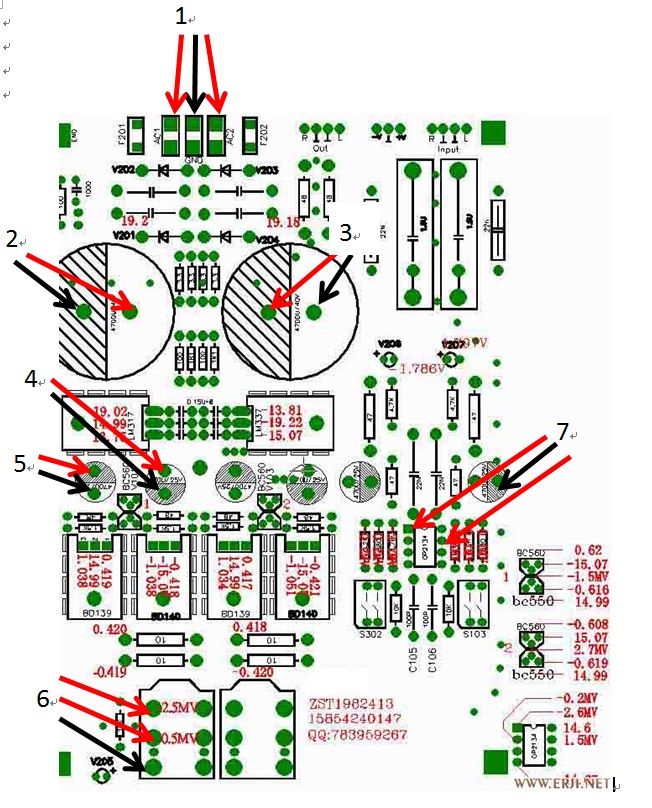

沒接耳機，黑針放右上角DC IN的G，紅針量OP每一根腳左下跟右上可以量到14.1，後面功率晶體可以量到14.5，現在比之前高一點大概是晚上市電電壓高吧？

如果說這樣已經在”差不多”的範圍內，這樣跟ESSENCE STX耳擴差蠻多的，聲音的力道，線條感立體感，音場都有落差，雖然HIGH GAIN模式推SHP9000有點衝不太耐聽。

他這個 OCL 放大電路的線性度會很有限, 因為負回授只提供 OPA 本體, 以作為增益切換用而已; 輸出對地電壓也容易偏移; 正規 OCL 放大電路輸出對地偏壓應該要非常接近零伏, 避免太高直流偏壓出現在輸出端; 但此電路沒有負回授對地參考點, 當上下零件稍有誤差, 失去對稱性, 就會有直流偏壓出現在輸出端..




那個叫做射極隨偶式推挽放大電路, 既然是射極隨偶, 所放大對象是就是電流; 但是這樣的電路其頻寬及電流放大率與電晶體的 β 值息息相關, 放大率是第一個電晶體的 β 乘上第二個電晶體的 β; 而電晶體的 β 值又與溫度關聯性大, 加上又沒有負回授, 所以此電路工作不太穩定..

此外菱形電路是上下及左右都對稱, 而此耳擴電路前端使用 OPA, 一般 OPA 內部電路少有全對稱; 能否被稱為菱形是個疑問; 典型菱形 OCL 三級功放電路簡略示意圖 (非完成圖, 勿照抄) 如下, 看一下前端驅動級從差動到電流鏡都是全對稱:






　　　　　　　＋－－－－－－－＊－－－－＊－－－－－＊－－－－－－－－－－－＊－－－－－＊－－－－
　　　　　　　｜　　　　　　　｜　　　　｜　　　　　｜　　　　　　　　　　　｜　　　　　｜
　　　　　　　｜　　　　　　　｜　　　　｜　／　　　／　　　　　　　　　　　／　　　　　｜
　　　　　　　｜　　　　　　　｜　　　－－－　　　　＼　　　　　　　　　　　＼　　　　　｜
　　　　　　　｜　　　　　　　｜　　／／　＼　　　　／　　　　　　　　　　　／　　　　　｜
　　　　　　　｜　　　　　　　｜　　　－－－　　　　｜　　　　　　　　　　　｜　　　　　｜
　　　　　　　｜　　　　　　　｜　　　　｜　　　｜↙　　　　　　　　　　　　｜　　　　　｜
　　　　　　　｜　　　　　　　｜　　　　＋－－－｜　　　　　　　　　　　｜－＋　　　　　｜
　　　　　　　｜　　　　　　　｜　　　　｜　　　｜＼　　　　　　＋－－－｜→　　　　　　｜
　　　　　　　　↘｜　　　｜↙　　　　　／　　　　　｜　　　　　｜　　　｜－＋　　　　　｜
　　　　　　　　　｜－＊－｜　　　　　　＼　　　　　｜　　　　　｜　　　　　｜　　　　　｜
　　　　　　　　／｜　｜　｜＼　　　　　／　　　　　｜　　　　　｜　　　　　｜　　　｜／
　　　　　　　｜　　　｜　　　｜　　　　｜　　　　　｜　　　　　｜　　　　　＊－－－｜
　　　　　　　｜　　　＋－－－＊　　　－－－　　　　｜　　　　　｜　　　　　｜　　　｜↘
　　　　　　　｜　　　　　　　｜　　　／／／　　　　｜　　　　　｜　　　　　｜　　　　　｜
　　　　　　　｜　　　　　　　｜　　　　　　　　　　｜　　　　　｜　　　　　／　　　　　｜
　　　　　　　＊－－－－－－－〕－－－－－－－－－－〕－－－－－＋　　　　　＼　　　　　／
　　　　　　　｜　　　　　　　｜　　　　　　　　　　｜　　　　　　　　　　　／　　　　　＼
　　　　　　　｜　　　　　　　｜　　　　　　　　　　｜　　　　　　　　　　　｜　　　　　／
　　　　　｜－＋　　　　　　　＋－｜　　　　　　　　｜　　　　　　　　　　　｜　　　　　｜
　－＊－－｜←　　　　　　　　　→｜－－－－－－－－〕－－－－－－－＊－－－〕－／＼／－＊－－－－－
　　｜　　｜－＋　　　　　　　＋－｜　　　　　　　　｜　　　　　　　｜　　　｜　　　　　｜
　　｜　　　　｜　　　　　　　｜　　　　　　　　　　｜　　　　　　　｜　　　｜　　　　　／
　　｜　　　　＋－－－＊－－－＋　　　　　　＋－－－＊－－－＋　　　｜　　　｜　　　　　＼
　　｜　　　　　　　　｜　　　　　　　　　　｜　　　　　　　｜　　　｜　　　｜　　　　　／
　　｜　　　　　　　　｜　　　　　　　　｜－＋　　　　　　　＋－｜　｜　　　｜　　　　　｜
　　＊－－－－－－－－〕－－－－－－－－｜→　　　　　　　　　←｜－＊　　　｜　　　　　｜
　　｜　　　　　　　　｜　　　　　　　　｜－＋　　　　　　　＋－｜　｜　　　｜　　　｜↙
　　／　　　　　　　　｜　　　　　　　　　　｜　　　　　　　｜　　　｜　　　＊－－－｜
　　＼　　　　　　　　｜　　　　　　　　　　｜　　　　　　　｜　　　／　　　｜　　　｜＼
　　／　　　　　　　　｜　　　　　　　　　　｜　　　　　　　｜　　　＼　　　｜　　　　　｜
　　｜　　　　　　　　｜　　　　　　　　　　｜　　　　　　　｜　　　／　　　｜　　　　　｜
　　＊－－＋　　　　　｜　　　　　　　　　　｜　　　　　　　｜　　　｜　　　｜　　　　　｜
　　｜　　｜　　　　　｜　　　　　　　　　　｜　　　　　　　｜　　－－－　　｜　　　　　｜
　－－－　｜　　　　　｜　　　　　　　　　　｜　　　　　　　｜　　／／／　　｜　　　　　｜
　／／／　｜　　　　　｜　　　　　　　　　　｜　　　　　　　｜　　　　　　　｜　　　　　｜
　　　　　｜　　　　　｜　　　　　　　　　　｜　　　　　　　｜　　　　　｜－＋　　　　　｜
　　　　　／　　　　　｜　　　　　　　　　　＊－－－－－－－〕－－－－－｜←　　　　　　｜
　　　　　＼　　　　　｜　　　　　　　　　　｜　　　　　　　｜　　　　　｜－＋　　　　　｜
　　　　　／　　　　　｜　　　　　　　　　　｜　　　　　　　｜　　　　　　　｜　　　　　｜
　　　　　｜　　　｜／　　　　　　　　　　　｜　　　　　　　｜　　　　　　　｜　　　　　｜
　　　　　＋－－－｜　　　　　　　　　　　　｜　　　　　　　｜　　　　　　　｜　　　　　｜
　　　　　｜　　　｜↘　　　　　　　　　　　｜　　　＋－－－＊　　　　　　　／　　　　　｜
　　　　　｜　／　　　｜　　　　　　　　　　｜　　　｜　　　｜　　　　　　　＼　　　　　｜
　　　　－－－　　　　｜　　　　　　　　　　　＼｜　｜　｜／　　　　　　　　／　　　　　｜
　　　／／　＼　　　　／　　　　　　　　　　　　｜－＊－｜　　　　　　　　　｜　　　　　｜
　　　　－－－　　　　＼　　　　　　　　　　　↙｜　　　｜↘　　　　　　　　｜　　　　　｜
　　　　　｜　　　　　／　　　　　　　　　　｜　　　　　　　｜　　　　　　　｜　　　　　｜
　　　　　｜　　　　　｜　　　　　　　　　　｜　　　　　　　｜　　　　　　　｜　　　　　｜
　　　　　＋－－－－－＊－－－－－－－－－－＊－－－－－－－＊－－－－－－－＊－－－－－＊－－－－

若您追求的是高傳真, 此耳擴電路不適合您..

大大能用鍵盤畫出這圖
真神人也!

沒辦法! 有些網站不提供貼圖, 只好用字元畫電路, 慢慢也畫習慣; 真正厲害的還可以畫風景與人物, 我那些小技倆根本不算什麼..

此外上面那個電路只是用來說明用的簡化版, 原電路是採用雙疊接差動放大的五級菱形功放; 不過電路追求到那樣極致意義開始不大就是了; 原因有兩點:

1. 雖然負回授電路中, 放大器開環增益越大時, 閉環路所得線性度越好, 頻寬也越寬; 但因為每一級電路都有一定的時間延遲, 為追求開環增益而使用級數太多時, 因整體時間延遲太多, 反而高頻追隨性會降低, 甚至引起震盪 (ic 電路設計有刻意利用這種原理以產生信號, 甚至整流以獲得不同電壓) 或出現震鈴信號 (可以使用方波來觀察時間延遲對負回授放大器波形響應的影響); 一般音頻電路五級就差不多是上限了; 因為如此, 有些電路設計採行反向思考, 採用較少的負回授回饋量或降低電路級數..

也因為時間延遲之故, 無線電射頻放大不會用多級負回授, 尤其是百 MHz 以上的高頻; 這樣的電路若需要較佳線性度時, 會使用前饋線性校正電路來修正放大器的非線性..

2. 一般音響系統的喇叭本身沒納入負回授電路, 其所導致的失真無從以負回授的方式降低, 當功放電路本體失真率壓到一定程度以下後, 繼續追求放大器的線性極致就會顯得無意義..
