此顆是人妻送來的，完全不開機，本想先�**𦹅⑤垵OWER給她，

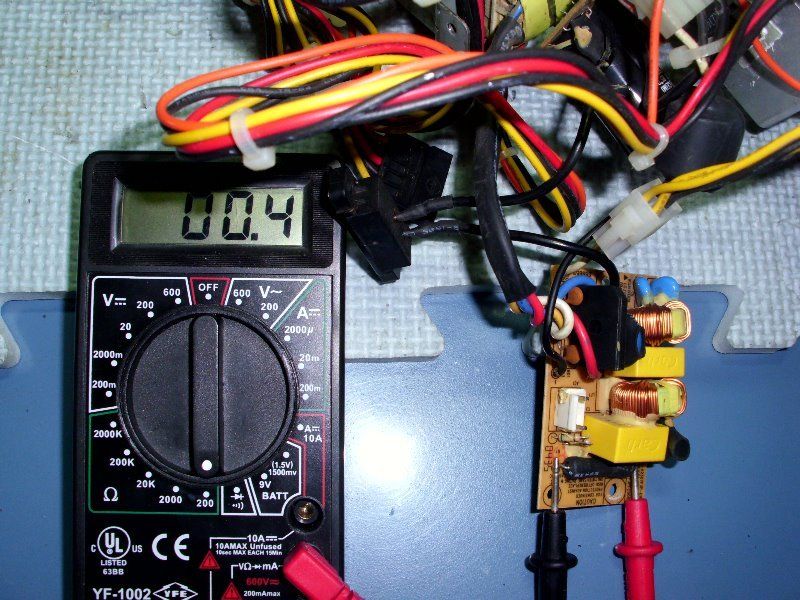

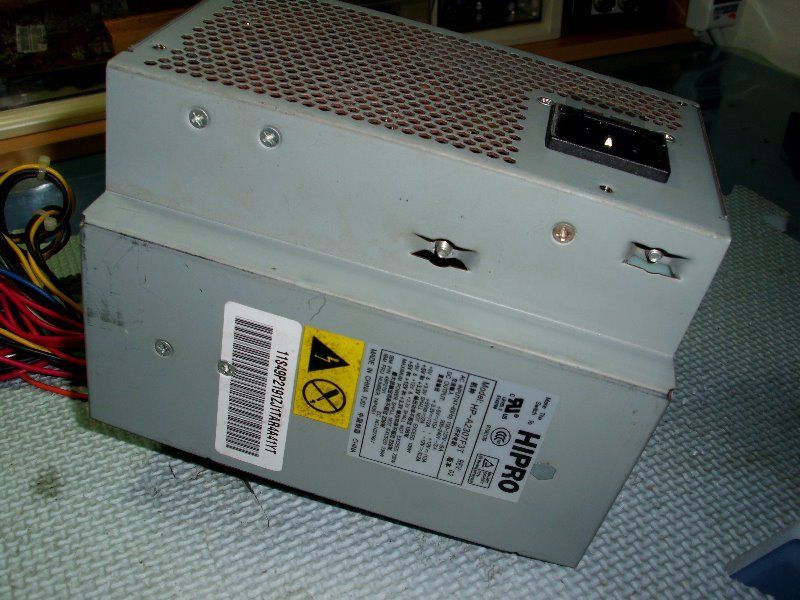

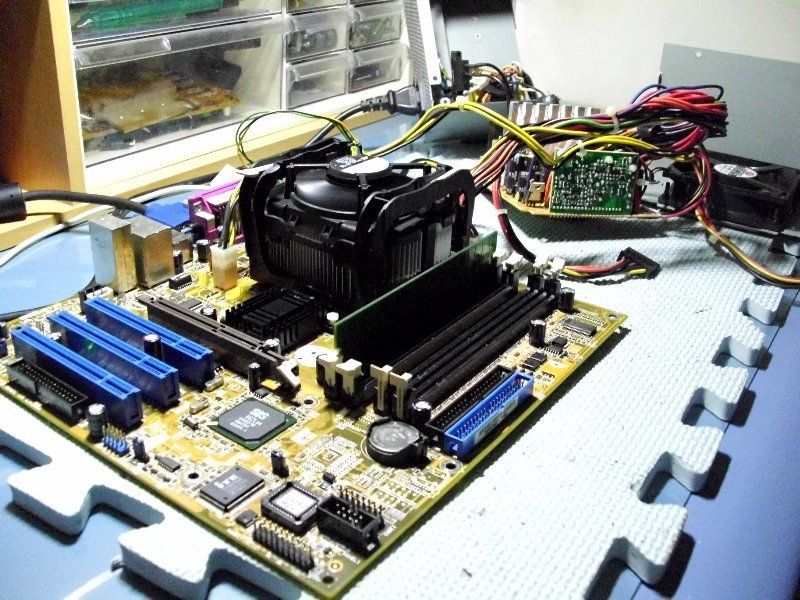

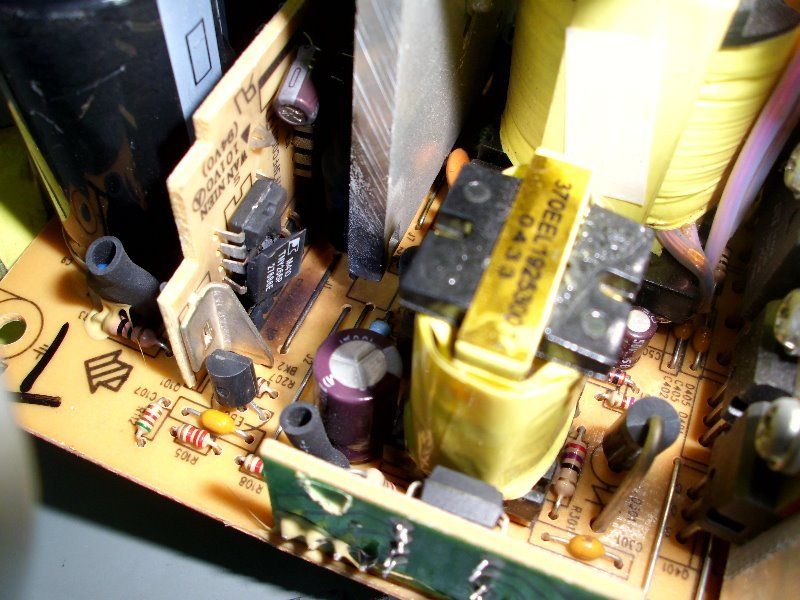

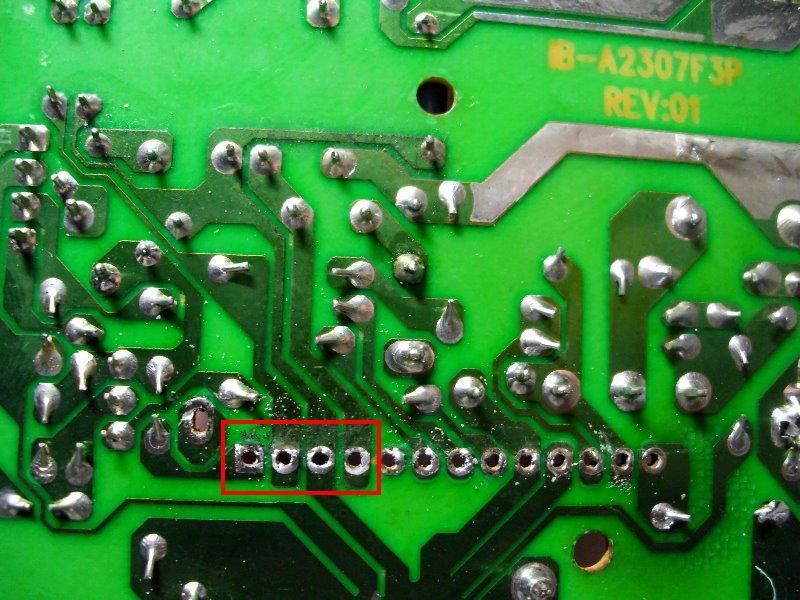

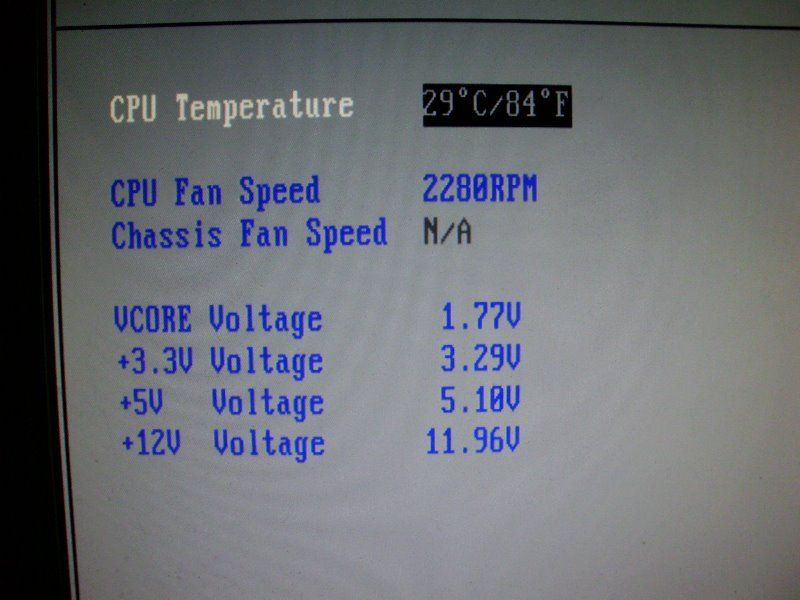

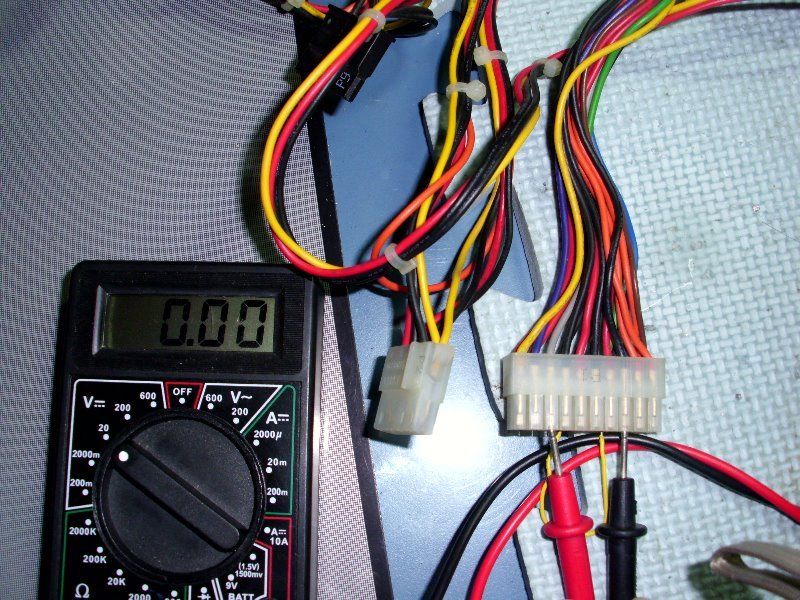

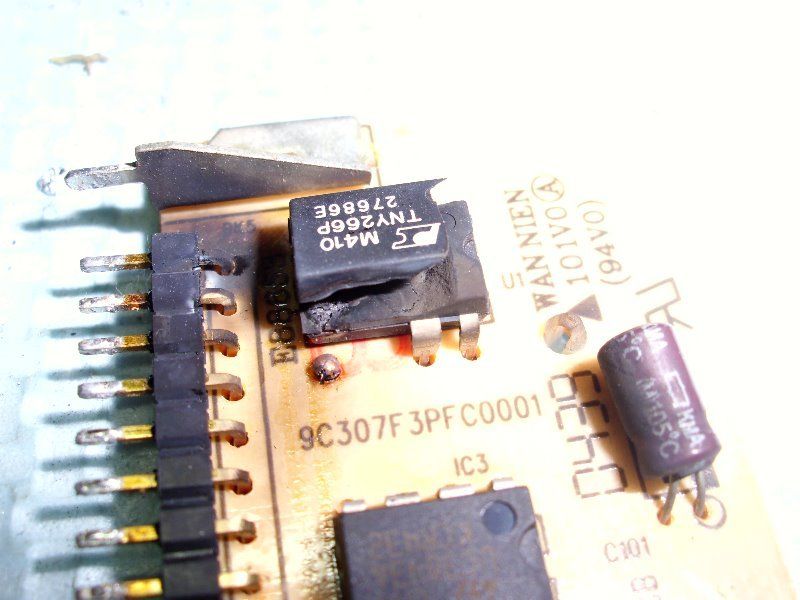

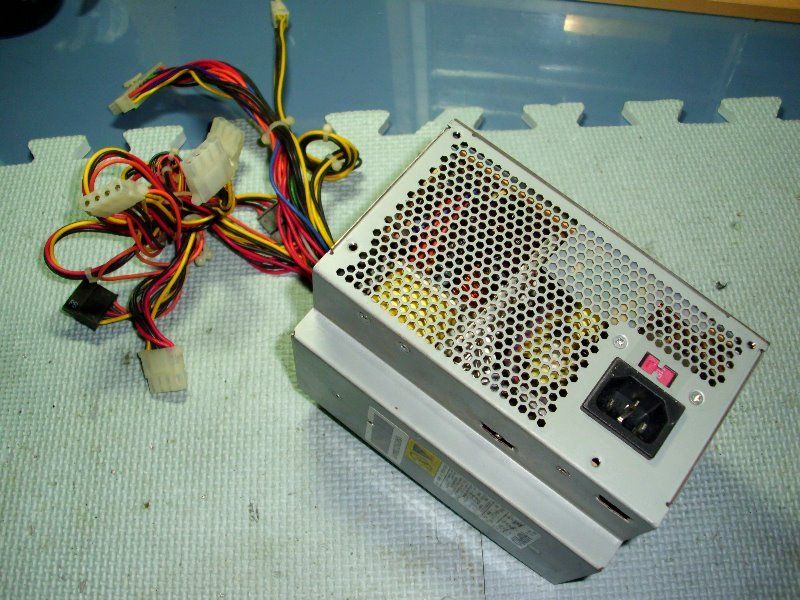

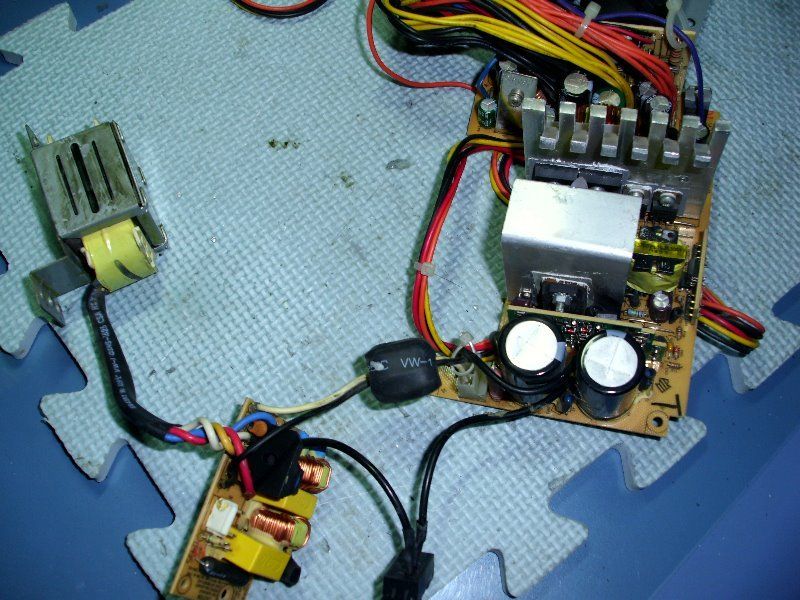

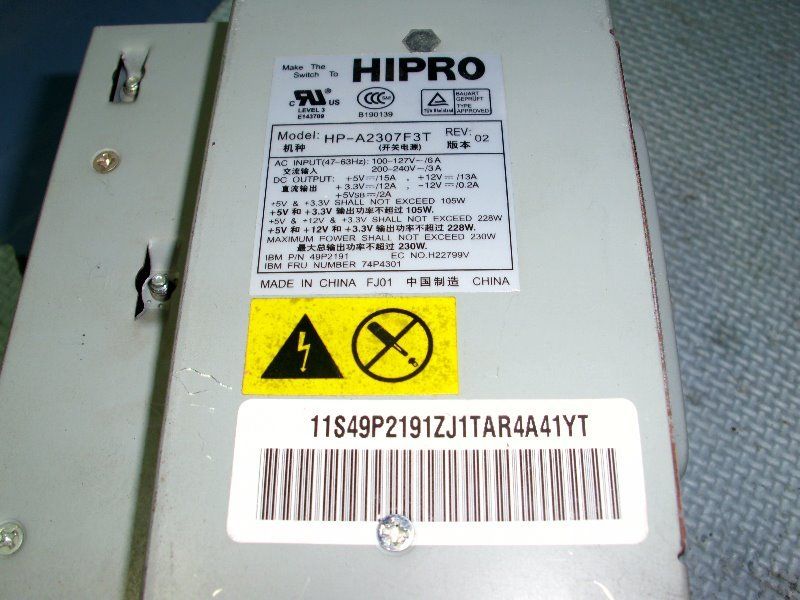

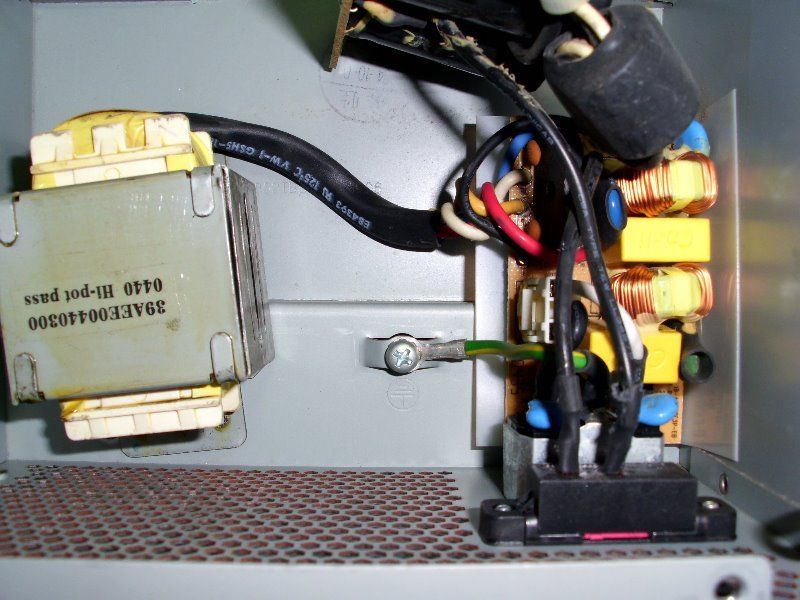

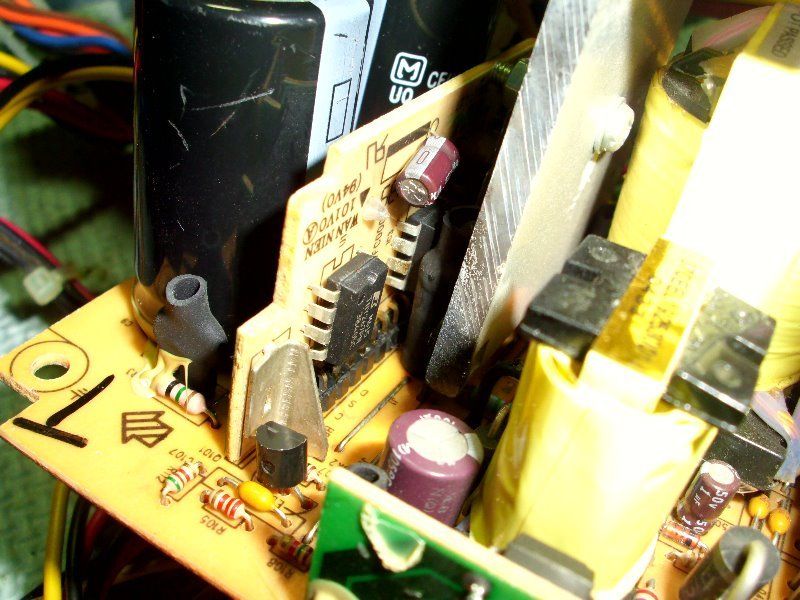

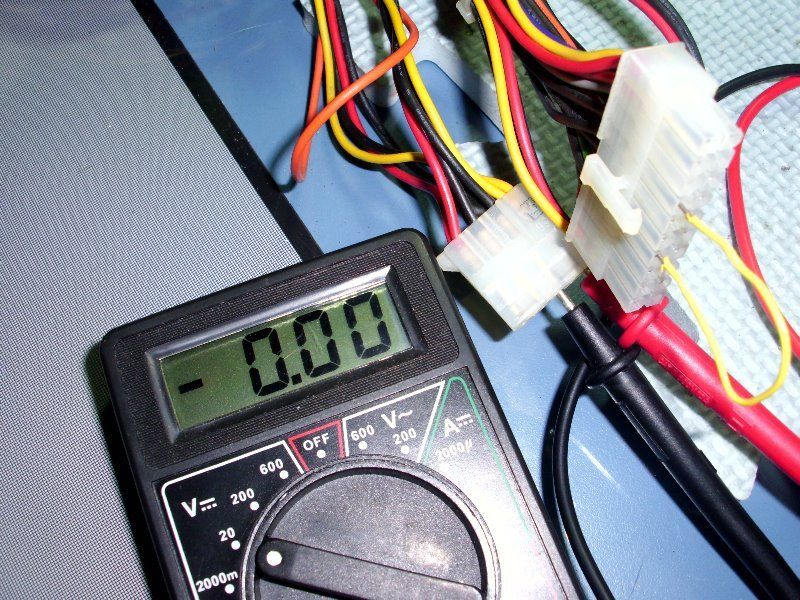

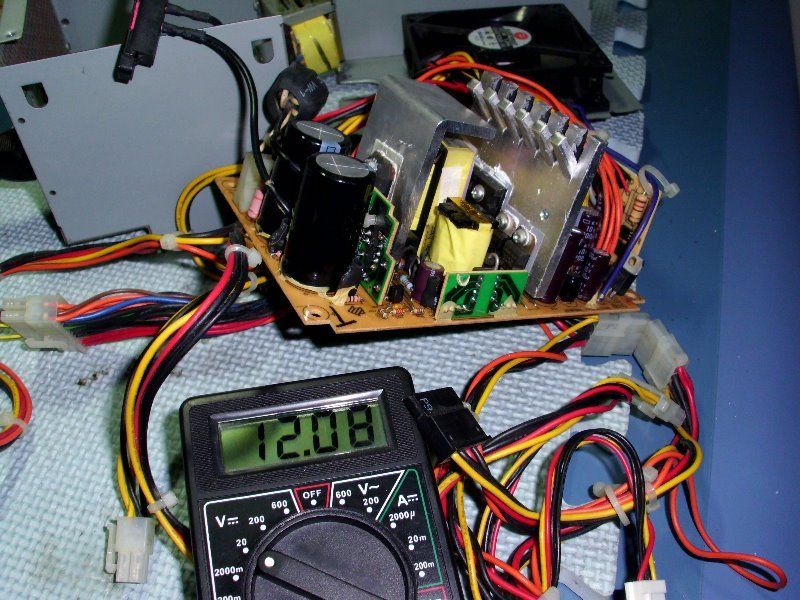

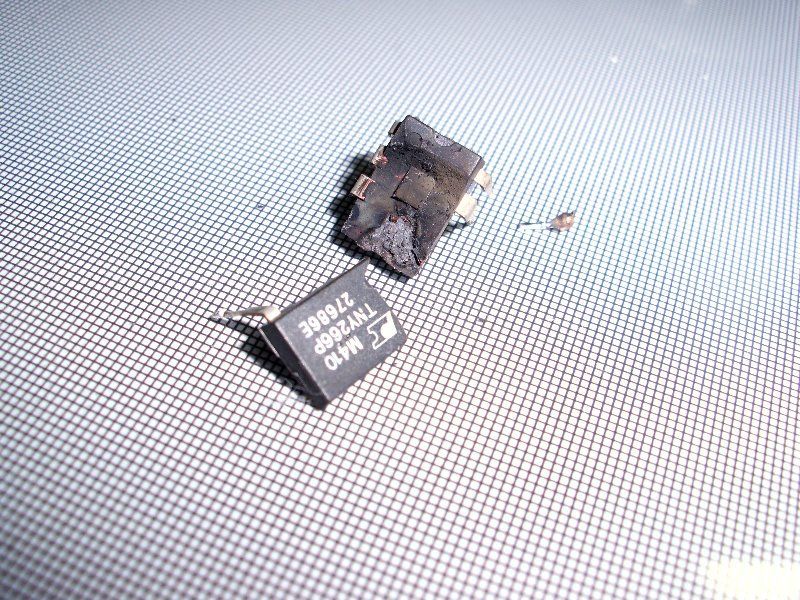

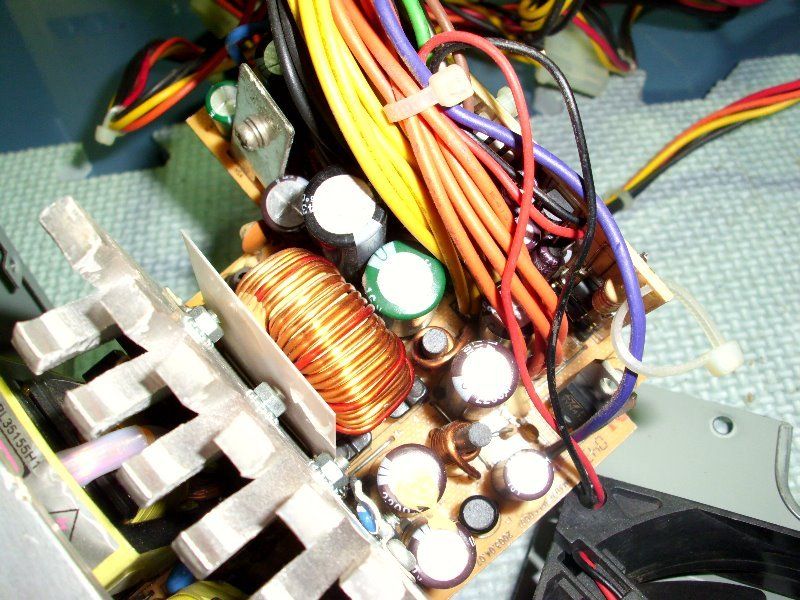

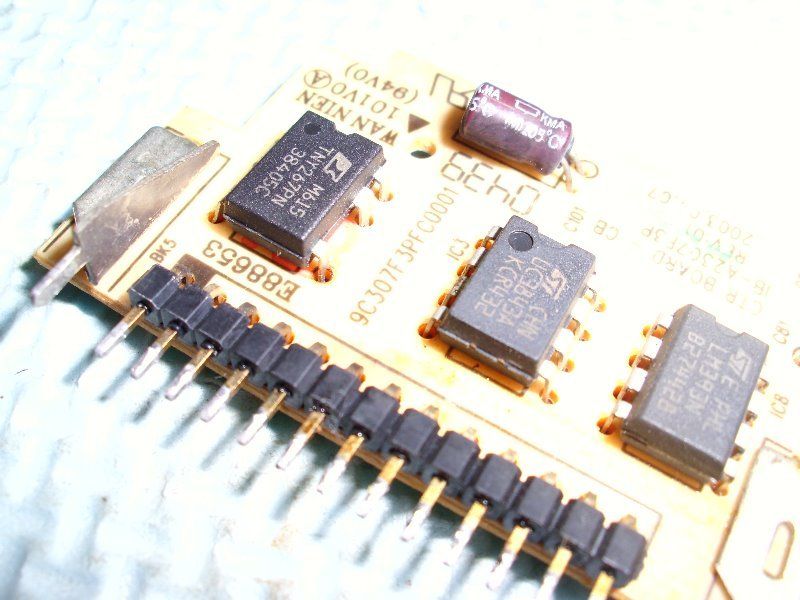

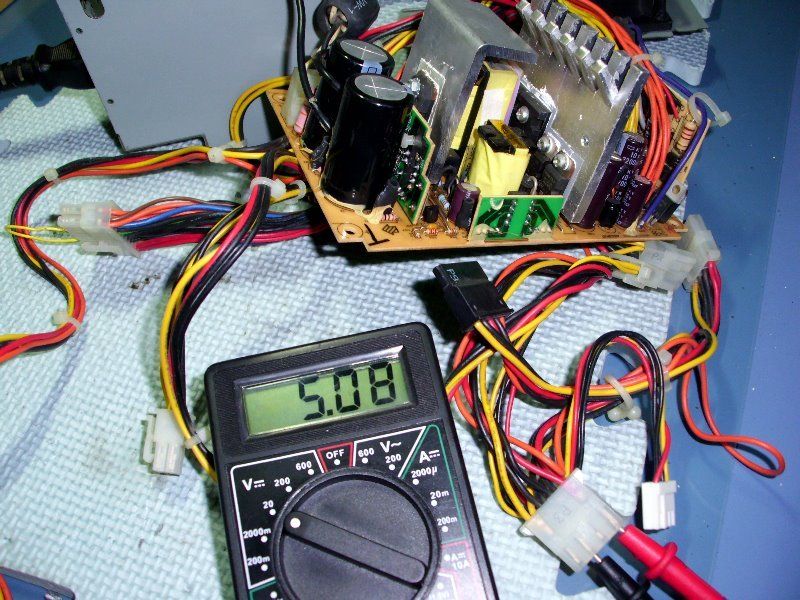

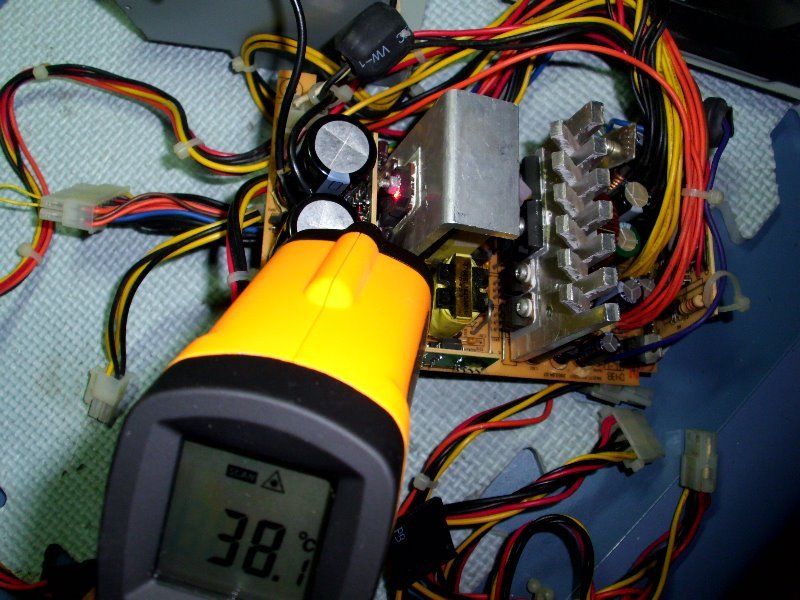

但發現這是套裝電腦，空間太窄一般POWER塞不太進去， 聽她說前一天用還好好的，隔一天就完全沒有動靜… HIPRO短身PSU   區區230W，對套裝文書電腦已經足夠，這顆POWER份量十足，相當的重…  拆開前先量一下各路電壓，皆為零  STAND BY 5V沒有了  EMI和功率轉換採用分離式設計，PSU體積小，每個空間都要利用到  仔細檢查並沒有爆電容情形，連最容易爆的二次側濾波電容都OK  原來是爆IC，在一張獨立子板上  先量一下保險絲，保險絲是OK的  全部攤開比較好作業，為了方便取下子板，把一次側大電容先解焊  爆掉的IC近照，代號TNY266P，查DATASHEET，是顆LOW POWER OFF-LINE SWITCHER，共有七個腳位   在另一顆伺服器等級的廢棄POWER找到TNY267PN，看DATASHEET， 應該是可以相容的 http://www.wvshare.com/datasheet/PO.../TNY263-268.PDF   紅圈處是266P的引腳，為了以防萬一，沿線路把附近的被動元件也檢查一下  將子板及高壓電容焊接回去，並檢查有無短路情形  用松香水將周圍炭黑清乾淨，準備插電(人躲遠遠的)  12V OK  5V OK  3.3V OK  跑一段時間，檢查是否有異常高溫元件  上機  BIOS各路電壓，CPU是CELERON 1.7G (VCORE 1.75V)
__________________
2013 UPCOMING PC-GAME |
|||||||
2012-08-15, 08:57 PM
#41
|
|
|
Elite Member

加入日期: Apr 2004 您的住址: 港都
文章: 6,019
|
這顆會炸的話要注意其周邊電路的小電容
 |
||
|
2012-08-16, 02:16 AM
#42
|
|
|
Golden Member
加入日期: Dec 2002
文章: 3,258
|
引用:
小弟有些疑問冒昧請教狼大 一、 小電容是否是指”子板上”的小電容而言? 上面共有三顆,是濾波用途嗎? 雖然運作正常,但在周圍很安靜時可以聽到一點點高頻音, 用水管聽音辨位,就是此IC所發出,但溫度正常, 小弟懷疑可能是電容的問題… 二、 依物主描述,這顆PSU死於非使用中,也就是STAND BY(+5V)時自己陣亡, 想像當時情況,就是主人不在,POWER通電待命但沒開機,然後IC就突然炸了, 這顆IC似乎為待機電源轉換管理晶片,不過保險絲沒斷, 什麼情況下可能會造成如此結果,或者是物主在一開機的瞬間炸掉的呢? (PS:狼大的塗鴨很棒,可以考慮出個狼之集繪本,小弟會捧場的~~)
__________________
2013 UPCOMING PC-GAME |
|
|
2012-08-16, 02:25 PM
#43
|
|
|
Elite Member
加入日期: Jan 2002
文章: 4,030
|
to walkingdog大
我猜想,會不會是交流電瞬間電壓過大造成 ? 比如說,打雷時產生的感應電流.... 大部份的使用者,都不會有裝突波吸收器這類的電路 , 又能夠造成IC炸開燒毀,應該是短路電流 才有這能力,可是偏偏使用者是在待機模式,我就只會去猜突波的交流電了...
__________________
您想買新硬碟嗎? 購買前請務必參考這篇文章,是我的實際經驗 還想讓統一賺你的錢嗎？統一集團成員(能見度高的)： 星巴克、家樂福、7-11、無印良品、黑貓宅急便、聖娜多堡、阪急百貨、 康是美、博客來、夢時代、Mister Donut 、Cold Stone 、龜甲萬、 維力33%股權、光泉31%股權、Smile速邁樂、紅心辣椒、台北轉運站(統一企業BOT) 統一LP33膠囊有環保署早已列管的一級管制品: DNOP塑化劑 |
|
2012-08-16, 09:48 PM
#44
|
|
|
Elite Member
加入日期: Apr 2004 您的住址: 港都
文章: 6,019
|
引用:
1.子板上小電容，因為ic本身也要電，需要電容去soft start以及濾波用，所以當電容異常時，容易使該元件因電源不穩發生狀況 2.因為5vsb插電就在運作了，加上此時風扇不轉，熱量會累積在上，如果有元件異常，可能會導致主要零件動作失常而導致故障短路，該pwm+mosfet元件本身承受電流能力很小，所以會在保險絲斷掉之前自己本身先破損 |
|
|
2012-08-17, 01:00 AM
#45
|
|
|
Golden Member
加入日期: Dec 2002
文章: 3,258
|
感謝以上解說!
原本想把小板的電容換掉,但最終還是放棄就直接裝機了, 希望不要太快回來便是~~
