好吧!就依你們的建議!!加碼"" MSI GTX 970 Gaming 4G..

lzarconlony

*停權中*

加入日期: Sep 2013

文章: 390

無意中看到的現在被MSI管理員鎖定為了怕毀屍滅跡幫忙轉一下原汁原味各位自行斟酌
果然顯示卡一個不公版大家就開始偷偷偷台灣廠商的嘴臉

引用:

[YOUTUBE]_E3Mc0oDvFQ[/YOUTUBE]

6 phases = OnSemi NCP81174 = Fake
Got a reply from MSI:

My query:
'Hi, I'm interested in buying one of these cards, but I have a concern that may put me off. Your specification says the card has 6 power phases for core Voltage. However the Buck-controller on the card (OnSemi NCP81174) is for of 4 phases max. Have you connected the phases in 3-phase logic, or am I missing something here? Hope you can shed light on this subject. I'm not the only one wondering =)

Best Regards
Olli Turunen'

Reply:
"Dear sir/madam

Thanks for contacting MSI technical support.

Regarding your concern,Hi,this card has 6 power phases for the core voltage.It is right that the buck-controller for onsemiNCP81174.But i can not to tell you anymore about how to design 6 power phases by this IC. Because it is company secrets.

Thanks for your cooperation in advance!

Best Regards,
MSI Technical Support Team"

Worst power supply system of all GTX 970 cards! 3 + 2 phases! :biggthumbsdown:

MSI Forum

此文章於 2015-01-04 08:51 PM 被 lzarconlony 編輯.

2015-01-04, 08:43 PM #44

Zeffi

Major Member

加入日期: Mar 2010

文章: 126

well...要貼也貼完整嘛
下面也有人提出相反意見，不過俺看不懂，求高手解釋

引用:

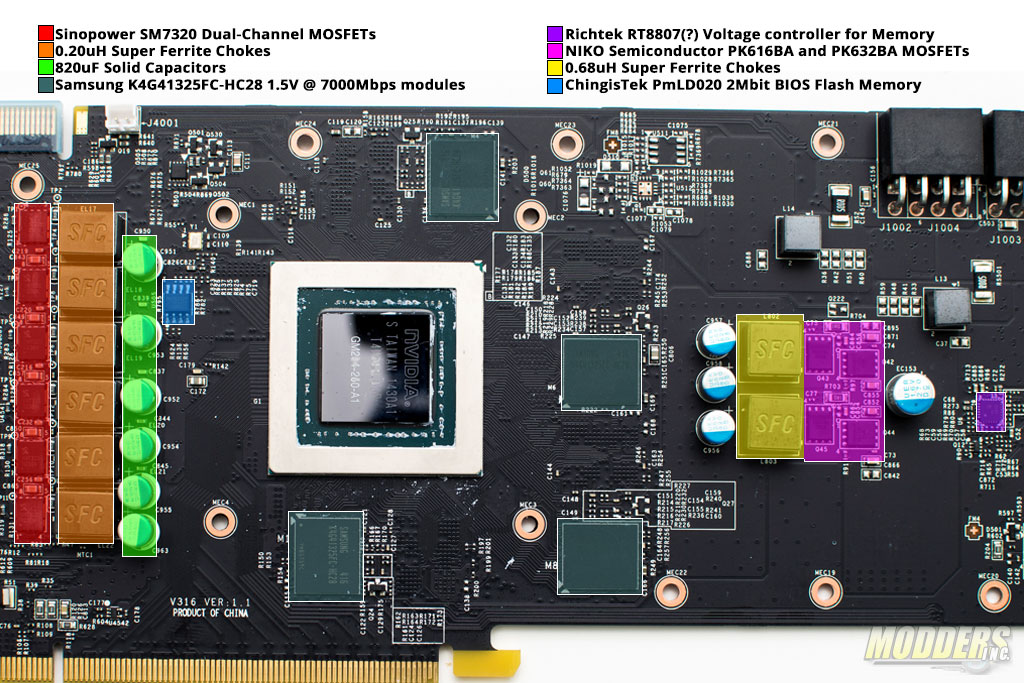

Copied=GPU power control is handled by an ON-Semi conductor NCP81174 4-phase controller (located at the back PCB) operating in 3-phase interleaved mode with six dual-channel Sinopower SM7320 doubled with drivers at the back.

Looks like a 6+2 design! Why would you think MSI lie about their products? the only thing I want a answer about is the fan problem.

BTW~風扇問題我沒遇到(嘯叫是真的有...)
不過小星星文宣中都強調可獨立控制兩個風扇
可是這張970官網根本沒有放出獨立控制風扇的工具啊?
980的頁面是有，下載回來安裝後顯示不支援
這才是廣告不實吧?!

2015-01-06, 02:41 AM #45

FD3STYPER

Master Member

加入日期: Aug 2003

您的住址: 無苦庵

文章: 1,943

引用:

作者lzarconlony

重點是 "Buck-controller on the card (OnSemi NCP81174)"

實話說目前看的到有拆風扇的測試中比較屬意ASUS layout明顯較好
Gainward也不錯但是不好買 MSI Giga EVGA喔呵呵

公版卡還是有存在的必要性一自己弄就花樣多起來好好老實做產品不好嗎

說真的如果是只控制3phase(因為controller只能控4phase), 但是官網把6phase當成賣點, 這就蠻糟糕的.

multi-phase的重頭戲就是重載時的 ripple current可以抑制的非常好,
6變三然後每一個phase的電流兩倍(因為是兩組buck), 這會搞到ripple current過大.

只能說真的還蠻糟的, 如果屬實.

__________________

10年

2015-01-06, 04:57 PM #47

lzarconlony

*停權中*

加入日期: Sep 2013

文章: 390

引用:

作者FD3STYPER

很奇怪耶是不會自己看嗎?

=======================
這些黑心廠商以為弄個開箱測試找些打手護航就沒事了
卻不曉得這套只有台灣能用一到其他地方大家都釘很大講得很直接高手輩出
說白了還不是台灣一堆low Q才會上鉤

這波970看到好些生態有些可能快撐不下去的感覺要死要死囉

2015-01-07, 01:01 PM #48

Zeffi

Major Member

加入日期: Mar 2010

文章: 126

引用:

作者lzarconlony

l兄轉貼這篇老歪的疑問的確很有趣，儘管微星官網沒有寫出6相供電，但多數review都有所提到。

引起我注意的是，如果這張卡是真3相並聯假6相供電，為什麼3D Mark Fire Strike的970單卡排行榜上前N百名通通都是雞排與小星星？其他牌子的OC性能完全被甩開兩條街？微星RD真的有秘密武器？這確實引起我的好奇。

作為第一步，我去找雞排的Review來看(我對這家非常感冒，所以買之前從來不關心

)
發現雞排的GTX970也是6相供電卻使用NCP81174(4-phase controller)

這下可有意思了，兩個被指責疑似供電相數廣告不實(呃...好像官網上並沒有標註)的產品能力壓群雄，使用IRF ASP1212 8相controller、在官網上標註"DIGI+ VRM with 6-phase Super Alloy Power"的ASUS貓頭鷹卡卻在超頻極限上被甩開兩條街？

衝著微星賣關子的「But i can not to tell you anymore about how to design 6 power phases by this IC. Because it is company secrets.」
作為一個技術門外漢愛好者，我實在很想知道真相，因此曠了半天班找評測一探究竟
發現不但GTX970，就連GTX980兩家(雞排/星星)也是使用ON-Semi NCP81174作為主控供電迴路設計，我說用四相並聯去扛TGP 366W的卡會不會太屌？

顯然不是，經過一些交叉閱讀，modders-inc的Review以及電腦王qhua大大告訴我們這是由phase doubler所達成的，例如雞排GTX980採用的是 4 顆 NCP81162，將原先 4 相擴展為 8 相，再接著由 8 顆 MOSFET Driver 控制 8 相迴路。而星星的GTX980也是採ON-Semi 81174 這款 4 相控制器由 4 顆 Doubler 與 4 顆 MOSFET Driver 組合而成

至此應該真相大白了：不是集成度高的controller其上限就是迴路相數設計的天花板，依然有方法可以利用phase doubler達成目標的。

不過，這還不足以解釋EVGA(4相，直接用NCP81174)和ASUS(6相，ASP1212)極限超頻能力明顯輸條街的理由，特別是後者。

餵狗再找了圈
原來各家BIOS用KeplerBiosTweaker解開一看，
雞排的TGP MAX設在280W，星星設在220W，石頭196W，EVGA竟只剩187W！

根據 GPU Boost 2.0 的架構，頂到任何一項Limit，動態時脈就會降下來
撇開其他限制(Voltage、Temp、Rail Limit)，這麼一看，光TGP設定就顯示出廠商對電路的自信與最高運行時脈結果差異，是不是相對於3D MARK排行榜也十分合理呢?

以上純屬專業和電子電力八竿子打不著的路人跨界亂屁，還請各位打臉留點面子ㄚㄚ~~
