引用:
喔......原來電錶不一樣，在測量上還是有差別的，又上了一課.. 其實這個問題，我是要問變壓器的，忘了註明，不好意思啊  2.無法查出規格，那我怎麼測量出好壞，遇過那種輸出端有多隻腳，不知該從何量起
__________________
痞酷網電子技術論壇 請大家一同來分享各領域的論壇 DC club 分散式運算愛好者俱樂部 麻省理工學院的開放式課程網頁 簡單的電源供應器判別法 seagate硬碟維修 WD硬碟國外送修 Hitachi 硬碟國外送修 |
||||||||
2008-11-10, 09:51 PM
#31
|
|
|
Elite Member

加入日期: Apr 2004 您的住址: 港都
文章: 6,019
|
引用:
變壓器無法直接以電錶確認好壞(頂多找出有無開路繞組或繞組間短路)更進階通常得透過LCR表測試其匝數比、漏感等參數，不過繞組間層間擊穿的故障比較無法去確認。 不過還是要知道變壓器各繞組間結構會比較好測量。 |
|||
|
2008-11-11, 01:46 AM
#32
|
|
|
Elite Member
加入日期: Apr 2004 您的住址: 港都
文章: 6,019
|
引用:

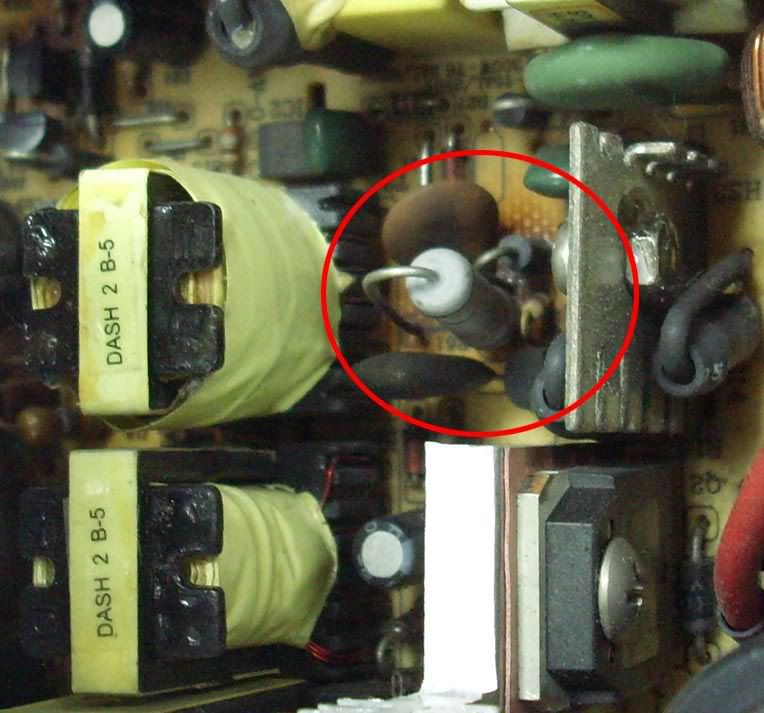

該處的確是輔助電源電路區，以電錶檢查各元件是否符合其正常表現(例如二極體呈現單向導通，電容應呈現低→高阻抗變化等等)，再交換故障元件。 之前遇過這類維修常常是二極體開/短路故障或是陶瓷電容擊穿短路。 |
|
|
2008-11-11, 01:51 AM
#33
|
|
|
Major Member
加入日期: Jan 2005
文章: 244
|
狼大好文，是一定要推的。
期待續集  |
|
2008-11-11, 06:06 AM
#34
|
|
|
Major Member
加入日期: Jul 2004
文章: 267
|
引用:
感謝狼大的解說，期待新的文章出現
__________________
痞酷網電子技術論壇 請大家一同來分享各領域的論壇 DC club 分散式運算愛好者俱樂部 麻省理工學院的開放式課程網頁 簡單的電源供應器判別法 seagate硬碟維修 WD硬碟國外送修 Hitachi 硬碟國外送修 |
|
|
2008-11-11, 10:28 PM
#35
|
|
|
Junior Member
加入日期: Oct 2002
文章: 760
|
狼大的文章真是太讚了
每篇都是讓人受益無窮
__________________
 人間五十年、 下天のうちをくらぶれば、 夢幻の如くなり。 一度生を得て、 滅せぬ者のあるべきか |
|
2008-11-12, 02:38 AM
#36
|
|
|
*停權中*
加入日期: Oct 2000 您的住址: 躺在美麗撫子的懷裡
文章: 10,113
|
引用:
瞭解 不過噴灑方式怎麼像是在噴X液 |
|
|
2008-11-12, 10:13 AM
#37
|
|
|
Regular Member
 加入日期: May 2004
文章: 76
|
真是好文 對POWER SUPPLY了解故障分析 期待狼大下篇大作
__________________
處理器:intel E8400 板子:ASUS P5K-PRO 記憶體:創見DDRII 800 2G*4 顯卡:華碩 1950PRO 硬碟:WD 迅猛龍 300G HITACHI 2TB HITACHI 1TB HITACHI 1TB WD SATAII 640G WD SATAII 500G 光碟機:BENQ 1640 + 先鋒A11 電源:SeaSonic X-SERIES 650W 機殼:聯力 A71B 喇叭:ALTEC LANSING V4121 螢幕:VP912B 鍵盤滑鼠:FILCO 黑軸黑色機械式-英文+羅技 MX518 滑鼠墊:eZova-Zo9G航太陶瓷滑鼠墊
|
|
2008-11-12, 10:32 AM
#38
|
|
|
Golden Member
加入日期: Apr 2008
文章: 2,556
|
要解焊的時候,發現了一個小問題...

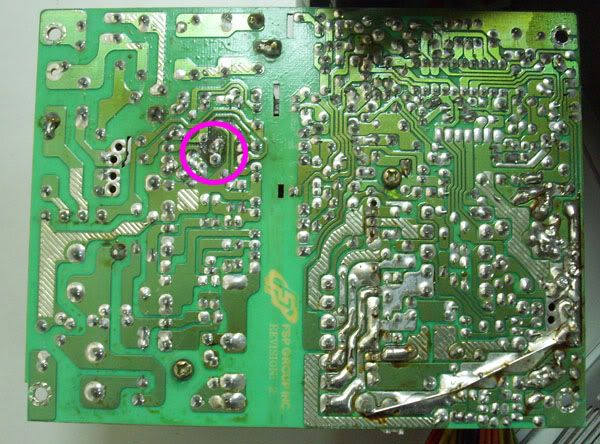

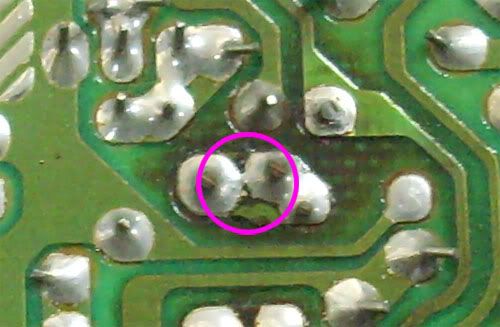

背板全圖  發現有一個小地方, 有很微小的錫連在一起(下圖)  這樣我焊上去的時候要不要也連在一起呢...還是它是溫度太高而熔化自己連在一起 因為如果是要連在一起...怎麼會連那麼小範圍的連接.. |
|
2008-11-12, 05:30 PM
#39
|
|
|
*停權中*
加入日期: Apr 2007
文章: 173
|
 |
|
