Basic Member
加入日期: Feb 2004
文章: 22
|
有學過計概 計組 或 計架的人應該都知道,史上最經典也是最重大突破的是我這顆,
初次把快取完全內建在DIE內,也造成超大面積的王者, Pentium Pro 200 正面照  背面再一拍  十幾年前當時一顆可是買了20k NTD.... |
|||||||
2007-05-12, 09:41 AM
#31
|
|
|
Golden Member

加入日期: Apr 2001 您的住址: Tainan
文章: 3,794
|
__________________
發呆中... |
||
|
2007-05-12, 10:45 AM
#32
|
|
|
Golden Member
加入日期: Apr 2001 您的住址: Tainan
文章: 3,794
|
引用:
沒內建在 DIE 內部吧.....  是放在 CPU 核心旁邊...做在一起而已.....
__________________
發呆中... |
|
|
2007-05-12, 10:46 AM
#33
|
|
|
Golden Member
加入日期: Apr 2001 您的住址: Tainan
文章: 3,794
|
引用:
補充... 看了看又不太像 IDT 的東西....  應該是 Mobile 版本的 P3 或是 Celeron 黏在轉板上... 轉成桌上型主機板可用的 Socket 370....
__________________
發呆中... |
|
|
2007-05-12, 10:50 AM
#34
|
|
|
Elite Member
  加入日期: May 2002 您的住址: 板橋
文章: 5,105
|
引用:
那應該是某些雙CPU的板子只插一棵CPU時須要插的terminator,不是真的CPU ....BTW,鵝老家還有一堆6502/Z80/8048之類的超級老古董,不知有沒有被送去資源回收,若是還找得到的話下次再貼上來吧 ....
__________________
士大夫之無恥,是謂國恥  ....
|
|
|
2007-05-12, 12:48 PM
#35
|
|
|
Basic Member
加入日期: Feb 2004
文章: 22
|
引用:
嗯...年代太久遠,自己都忘了,是L1內建在CORE內,L2是另一顆CORE,兩者用全速BUS接在一起,放在同個Package上,抱歉誤導群眾 m(_ _ )m |
|
|
2007-05-12, 02:04 PM
#36
|
|
|
Senior Member
加入日期: Dec 2004 您的住址: Lag星球
文章: 1,116
|
想想當年黑底黃字的crt..

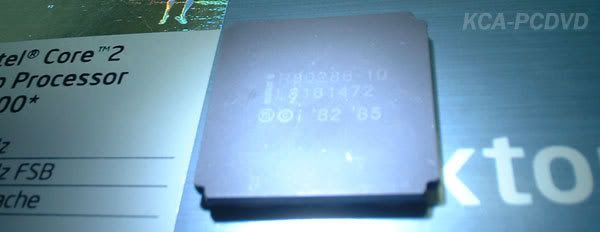

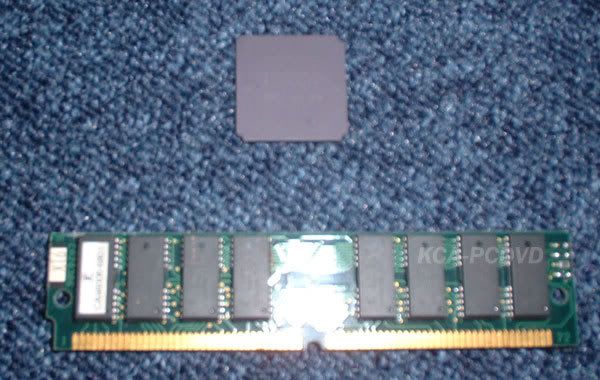

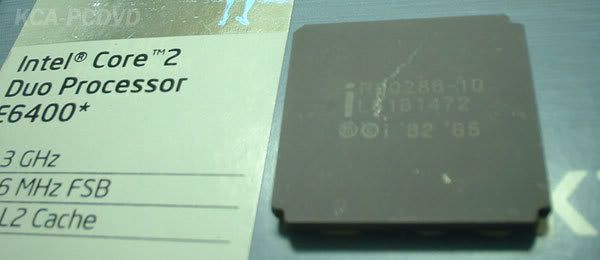

先來一張(下面那個ram不是配這cpu的,是更後期)  驗明正身  i80286-10 補光拍(早期雷射字真的不好拍)  揹後照, 早期可拆式的cpu是沒有腳的,跟現在775一樣.後面產地寫馬製  這是小弟第一台pc, 用了一年就把它拆了 |
|
2007-05-12, 03:29 PM
#37
|
|
|
Junior Member
加入日期: Jan 2007
文章: 800
|
引用:
史上最經典  從計概 計組 或 計架的觀點來看...它一點都不經典也沒重大突破... 要說它有什麼比較重要的改進也是在於引入out-of-order execution的機制，cache方面的改進則沒什麼值得一提的... 順便說一下，intel第一顆有做L2 cache on die的CPU是celeron... |
|
|
2007-05-13, 10:27 AM
#38
|
|
|
Golden Member
加入日期: Apr 2001 您的住址: Tainan
文章: 3,794
|
引用:
那個角度看不太出來是拍哪一面...真的得用猜的....
__________________
發呆中... |
|
|
2007-05-13, 10:33 AM
#39
|
|
|
Elite Member
加入日期: May 2002 您的住址: 板橋
文章: 5,105
|
引用:
那個時代的CPU除非能拿到裸DIE搞成COB(很少看到 ),不然要轉成PGA通常就是焊在照片這一面,所以照片上的東東應該只是個空包彈吧.... |
|
|
2007-05-13, 10:48 AM
