好手藝!

請問那個南北橋散散熱片 不是用勾的嗎? 是如何把JTS-0005和HR-05 硬上? 還是本來就可以用勾的?

+1

千萬別找新手

弄壞找你負責 + 把電腦溫度當體溫看

大大您改的真好,佩服佩服!
本人想,要是Thermal Engineer都要向你膜拜一下,
建議大大您要是Heat Pipe能經過熱源的正上方會更好,
還有請問0.375是熱阻嗎?(75-30)/120=0.375,
75是GPU最高溫,30是環溫,120是最大瓦數嗎?
熱阻(R)=溫差/Power,
以主機立著運作,熱應該還是積在散熱片底部.

眼尖喔~~
不過那不是HR-05
CPU以及北橋晶片用的是一顆乍看之下你絕對不會想買的散熱器，
因為實在醜到爆...........

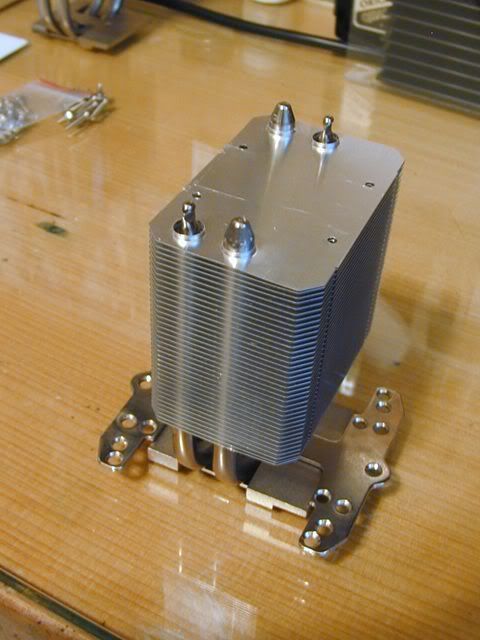

Aerocool DP-103幽浮扇銅導管

但是因為尺寸示眾家散熱器裡面唯一符合需要的，所以就買了。
反正我不要殼。外觀對我沒差，一買回來就先拆了。

這款散熱器的原裝扣具並不支援Soclet-771
翻了翻零件盒，找到兩片沒用的Tt工字型萬用扣具，
再搭配主機板上的加長銅柱，就固定了CPU散熱器。

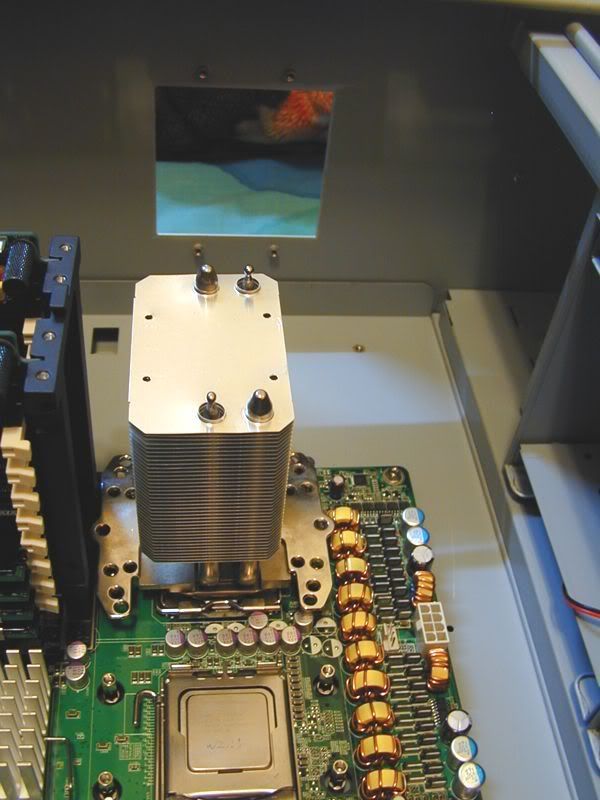

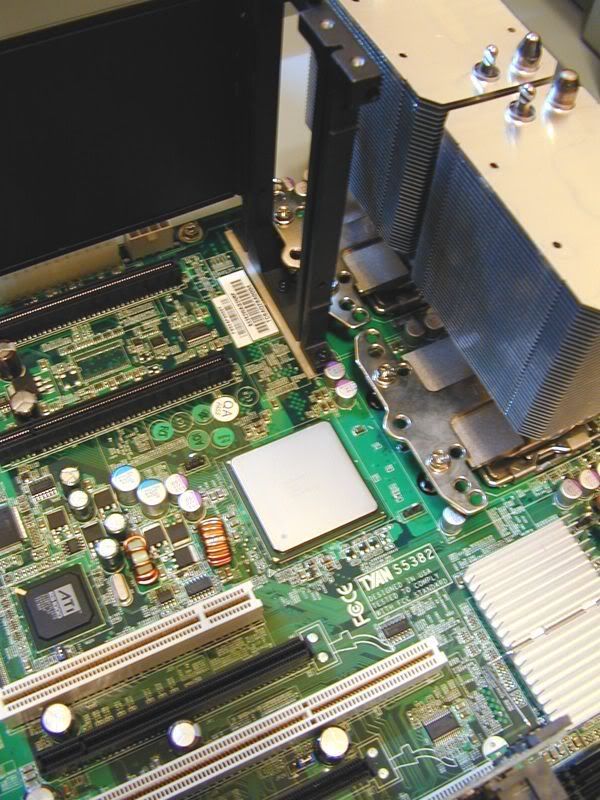

安裝圖，圖中可看到別加長的銅柱再CPU插座四週。

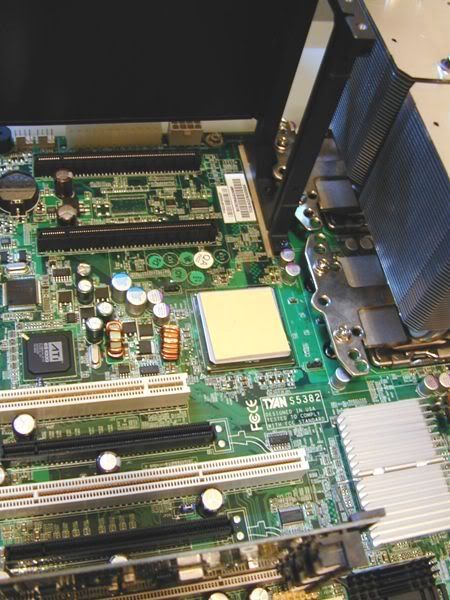

至於那顆北橋，拆下原裝散熱片之後發現它長的根K8頗像，

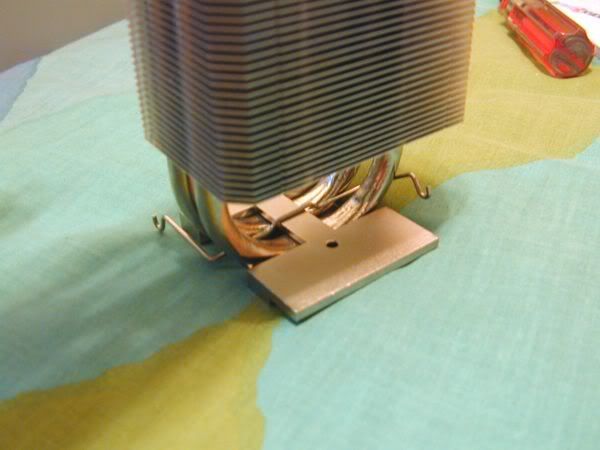

原本還有多買一顆備用的DP-103就這樣給他拿出來裝上去囉，

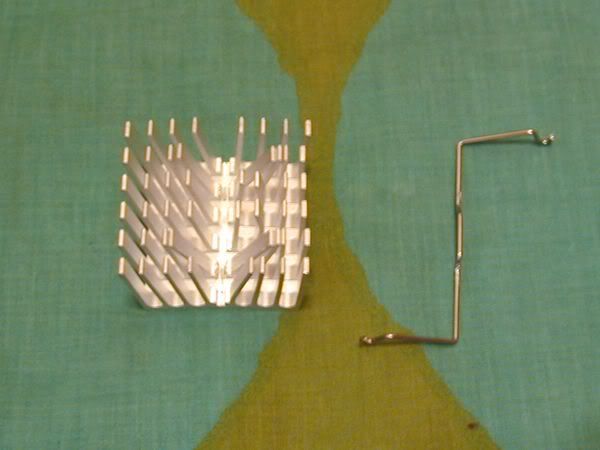

北橋扣具則是拆下原裝散熱片的彈性鋼勾，


合在DP-103上面只有完美可以形容。


墊上了矽膠導熱墊片，

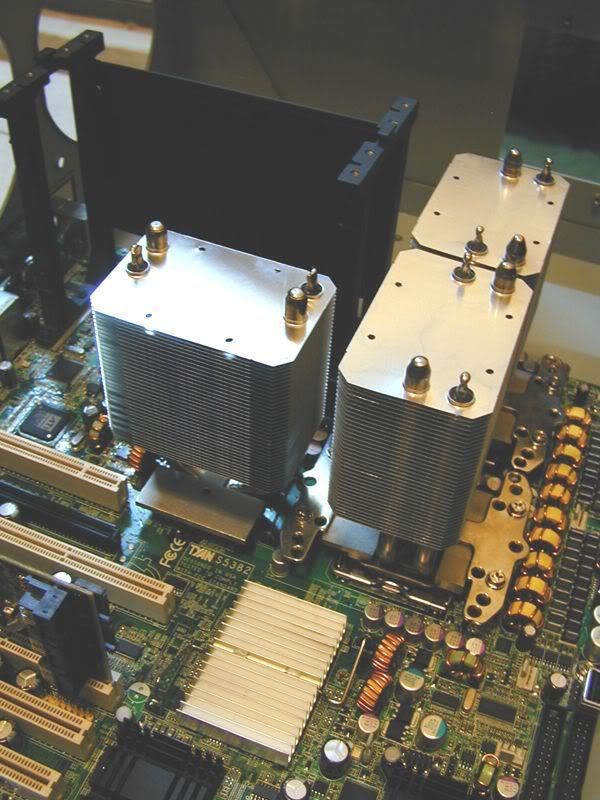

就把DP-103也裝上了北橋，一勾完工！


說老實話，一開始根本沒想到北橋也可以這樣裝，一切純運氣吧。
我也不知道我DP-103買三顆的理由。

明明之中自有注定？

至於南橋，我有習慣把沒用完的改裝零件留下來，
主機板上的南北橋的確都只能用鉤的，但是不成問題。
剛好在零件盒翻到兩個勾子，我也忘了原來是哪一款散熱器的配件。

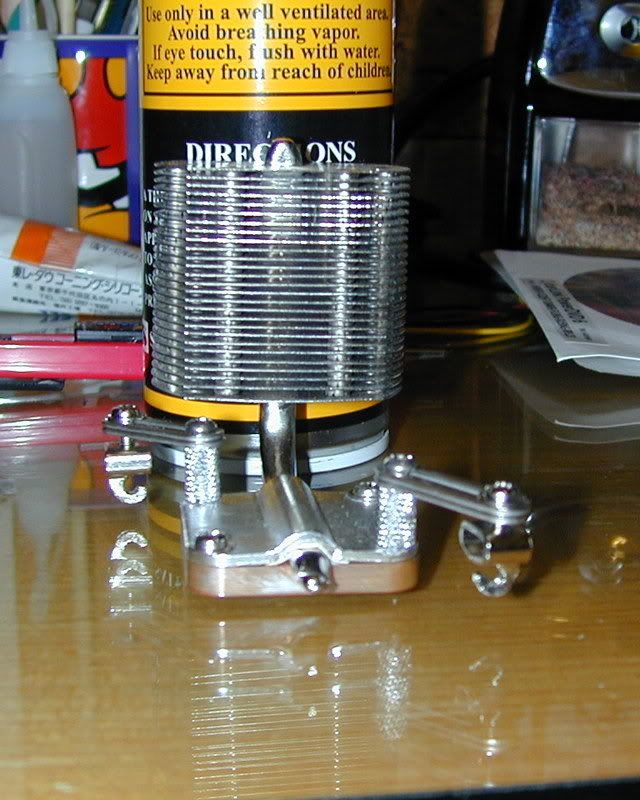

剛好能用就直接把JTS-0005鎖上去囉。

是的。

受限於散熱片溝槽位置，熱管我無法隨意擺放。
畢竟不是客製送去開模的東西，適度的設計妥協是必須的。

我要求也不多，比原廠安靜低溫即可，哪怕音壓只低個6dB，溫度只低個5度。
只要有改進，我就會去嘗試。

因為目前主機還未改造到可以直立運作，power目前因為線長問題必須自由擺放。
等到下週末電源改造完工，會再直立測試一遍。

不過基本上估計只會有1度到2度的誤差。

不過只要能夠把GPU上的熱量迅速傳導開來，怎樣都比原廠散熱器好。

你提到的熱積在底部，因為描述不夠完整我也無法回答。
抱歉囉。

這才是真正的改裝阿∼
好久沒看見這種改裝啦！

不好意思 南橋那裡可以照近一點嗎? 我想看是如何鎖上的

至於北橋用彈性鋼勾定 DP-103這樣夠力嗎? 430g掛久了不怕會 ?

那個鋼勾一般店家應是買不到吧?只能從版子上拔下來........

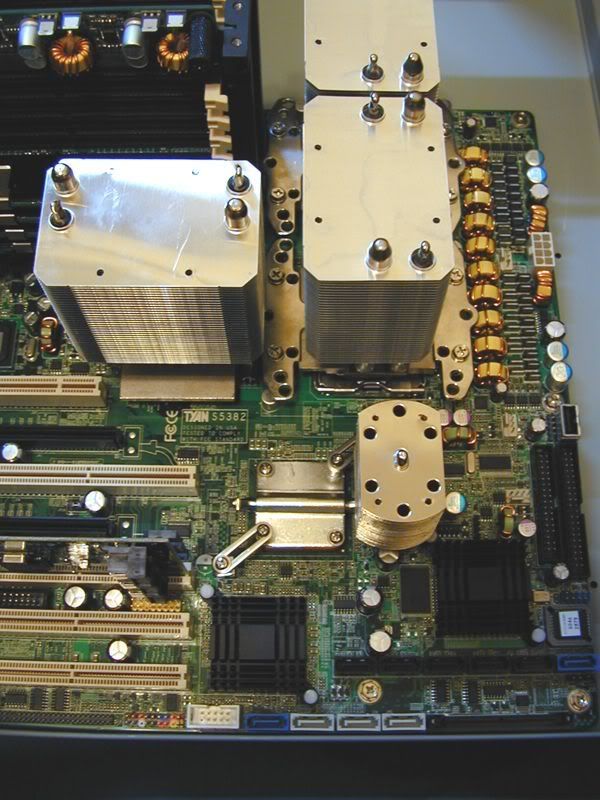

剛把電腦又拆了重新照一次相片，不知道這樣夠不夠清楚？

至於北橋那邊還好，直立過也不見歪斜變形。所以還ok。

太感動了 有機會上台北請妳喝涼的啦!!!!
