Elite Member
  加入日期: May 2002 您的住址: 板橋
文章: 5,105
|
引用:
uA檔(4000uA)的話量0.5mA是到1uA(0.001mA),不過因為uA檔和mA檔並無法auto range,如果開關選在uA檔而遇到數百mA時會發生啥事鵝也無法得知就是了(事實上鵝還沒用這顆DMM量電流過  )....引用:
照說DMM的ADC輸入保護還算好搞,uA檔的shunt resistor遇到數百mA就會燒掉也不太合理,不過鵝沒看到您手邊的屍體,所以無法推測些什麼  ....BTW,這顆DMM是用承永科技的ES51984兜出來的,按照IC的spec而言這顆DMM還有些功能沒實作出來(老話一句,NT$1000有找也沒啥好挑了 ),不過看PCB上的保護元件(保護二極體/PTCR/MOV/保險絲)應該不算costdown的太離譜就是了 .... |
|||||||||
2011-01-18, 10:42 AM
#11
|
|
|
Elite Member
加入日期: Apr 2004 您的住址: 港都
文章: 6,019
|
看要測直流還是交流，選用微交直流勾表會比較實用一點
|
||
|
2011-01-19, 01:04 AM
#12
|
|
|
*停權中*
加入日期: Mar 2007
文章: 186
|
引用:
昨天已經入手了 但是發現一個很嚴重的問題 這個電流計的內阻實在太大了 80ma工作的元件 透過電流計可以吃電吃0.5V掉 這....很不正常吧  引用:
微交直流勾表.這個真的不懂 |
||
|
2011-01-20, 11:40 AM
#13
|
|
|
Elite Member
加入日期: May 2002 您的住址: 板橋
文章: 5,105
|
引用:
鵝看了一下ES51984的data sheet,電流檔部份如下....  0.5V/80mA=6.25Ohm好像和電路圖上差很多(400mA檔應該只有0.5Ohm),不過因為東西不在鵝手邊要等回家才能量,您要不要先量一下您用來測電流的那一段線狀況如何啊  ....此文章於 2011-01-20 05:38 PM 被 cmwang 編輯. |
|
|
2011-01-20, 05:36 PM
#14
|
|
|
*停權中*
加入日期: Mar 2007
文章: 186
|
剛剛又量了一遍
得到數據是:3.26(未外接電表)-2.83(外接電表)=0.43v 工作電流:72.5mA 只是粗略量的,畢竟變數不只一個,量的的內阻應該僅供參考 但是吃不少電壓是事實就是了@@ 也和其他電表做交叉比對,這個電表吃電是比較驚人,不知道會不會是機王 其實因為我這個模組的VBOX本來就只有吃3.3V 所以down一點電壓工作就會異常,因此實在不能接受內阻過高的電表  具體晚一點回家拿相機或是明天再貼上幾張圖來佐證一下 |
|
2011-01-20, 06:47 PM
#15
|
|
|
*停權中*
加入日期: Mar 2007
文章: 186
|

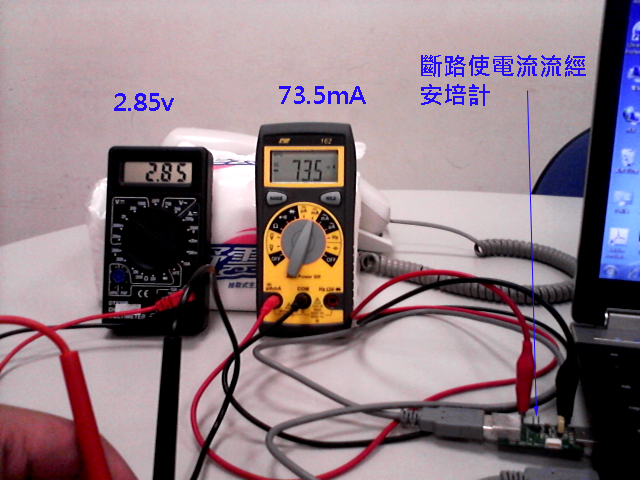

參考圖片
http://i22.photobucket.com/albums/b...ddesschi/01.png http://i22.photobucket.com/albums/b...ddesschi/02.png 此文章於 2011-01-20 07:33 PM 被 goddesschi 編輯. |
|
2011-01-20, 07:31 PM
#16
|
|
|
Elite Member
加入日期: May 2002 您的住址: 板橋
文章: 5,105
|
鵝量了一下手邊的電流檔內阻也是6Ohm左右,應該不是個案,可能得問原廠了,不然就只好自力救濟,直接在被測物的電源輸入串個1/4W 0.1Ohm的精密電阻當shunt resistor,改用mV檔量吧(i.e.400mA流經0.1Ohm會產生40mV壓降,所以把讀出值乘於10倍就約略等於以mA為單位的電流
).... |
|
2011-01-21, 07:48 PM
#17
|
|
|
*停權中*
加入日期: Mar 2007
文章: 186
|
引用:
感謝大哥,我已經把三用電表退貨了 我當場也又換個一組看看 雖然內阻有稍低,但是還是高了很多 重點是我的元件工作不正常,所以也不能說視若無睹 有要到廠商的電話,明天應該會去問一下 |
|
|
2011-01-24, 03:14 PM
#18
|
|
|
Senior Member

加入日期: Dec 2002
文章: 1,370
|
我覺得鵝老大最後提的方法不錯
因為樓主不看動態波形, 需要的是大範圍量測. DIY 一個自動切換增益電路, 就可以搭配普通電錶做大範圍量測.
__________________
要討論也要找能溝通的, 跟狂吠的狗溝通只是浪費時間. 每日一句 : 很多不等於多數，也不等於少數 |
|
2011-01-24, 10:35 PM
#19
|
|
