引用:
狼大說不行看來就沒辦法了 不過AUX不是純粹提供CPU供電而已 這樣的話不是分別提供飽飽的電源會比較好嗎? 還是AUX其實還是有跟ATX24P這部分相連 所以才會顧忌不同電位的12V 那用迴紋針直接連PIN 14 15這想法可行嗎 ? |
||||||||
2006-11-24, 09:53 AM
#141
|
|
|
Advance Member
加入日期: Apr 2002 您的住址: 台北市
文章: 359
|
OMG!!
簡直不是輪=.= 真是PWR改裝的經典!!
__________________
我的最愛^^
|
||
|
2006-11-24, 10:09 AM
#142
|
|
|
Elite Member
加入日期: Apr 2004 您的住址: 港都
文章: 6,019
|
引用:
並非電位問題，簡單來說處理器啟動時除了電源，還需要部分信號接腳時序的同步化，所以當以兩電源去供應時，可能會因為電源送電先後時間差導致啟動時序誤差無法同步，處理器便無法開始運作。 以迴紋針連接ps-on與gnd，再以電源控制是可行的，但是要注意部分電源於無載或是極低載會不啟動或是啟動後隨即停機。 |
|
|
2006-11-24, 11:11 AM
#143
|
|
|
Junior Member
加入日期: Feb 2005 您的住址: 桃園楊梅
文章: 863
|
引用:

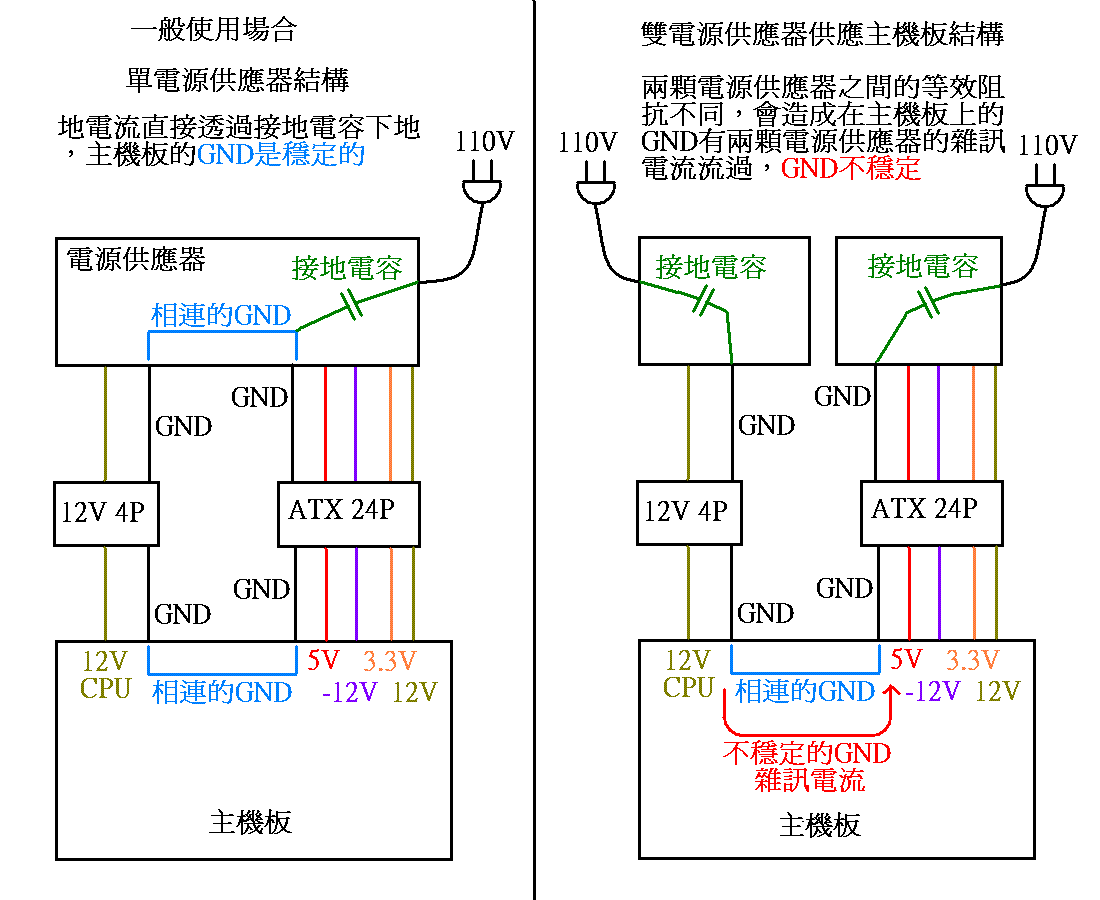

分析一下，狼大不建議這樣作，我也不建議這樣作， 除了狼大剛剛提到的時序差問題之外，雙POWER對一張主機板供電還有另外的問題。 因為兩顆POWER對主機板供電的不平衡接地﹝GND﹞雜訊電流 會透過主機板的接地在兩顆POWER間形成一個迴路，會造成主機板的接地有雜訊。 會造成運作穩定性下降，有可能會異常當機等等~~ 所以還是建議使用單POWER對主機板供電。 至於使用迴紋針短路 14-15PIN，是可行的。 請看圖說。
__________________
10年過去了，PCDVD依然活得好好的 此文章於 2006-11-24 11:22 AM 被 chunyan0001 編輯. |
|
|
2006-11-24, 11:18 AM
#144
|
|
|
Advance Member
加入日期: May 2003
文章: 494
|
多謝兩位的精闢講解
還有圖解可看(五體投地中) |
|
2006-11-24, 12:57 PM
#145
|
|
|
Junior Member
加入日期: Feb 2005 您的住址: 桃園楊梅
文章: 863
|
但是有人可能會疑惑我也是雙POWER，
那為什麼我的POWER就可以呢？ 因為理由如下，
__________________
10年過去了，PCDVD依然活得好好的 |
|
2006-11-24, 01:28 PM
#146
|
|
|
Junior Member
加入日期: Feb 2005 您的住址: 桃園楊梅
文章: 863
|
抱歉，PO錯圖，換一張

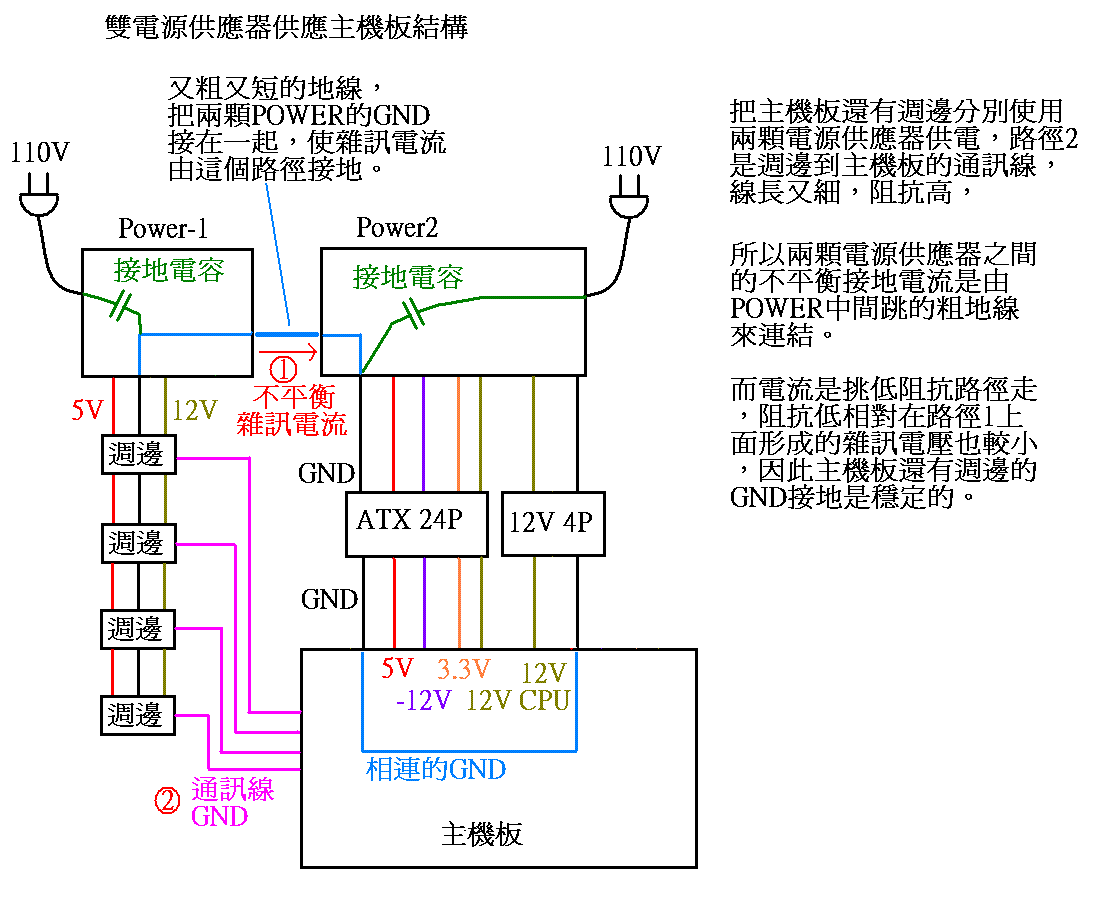

這是我的POWER結構。 兩顆POWER在地線有焊接一條又粗又短的線作為不平衡雜訊電流的路徑。 雖然透過周邊裝置到主機板之間的通訊線﹝SATA/IDE等~~﹞也有地線， 但是兩顆POWER間的短地線阻抗遠低於通訊地線的阻抗， 因此接地電流會流經兩顆POWER間的地線接地， 依照歐姆定律，相同電流下，阻抗低者形成的電壓也小， 雜訊電壓小，相對的主機板還有週邊裝置的GND也會穩定。
__________________
10年過去了，PCDVD依然活得好好的 |
|
2006-11-24, 02:16 PM
#147
|
|
|
Major Member
 加入日期: Apr 2005
文章: 117
|
會不會太酷了!!
懂電腦真好 會畫圖真棒!
__________________
沒簽名檔就是好簽名檔 |
|
2006-11-24, 04:22 PM
#148
|
|
|
Golden Member
加入日期: May 2001 您的住址: 敗家村敗家路
文章: 3,943
|
太強了 跪拜Orz..............
__________________
★★★ [泡麵系列]敗了P5E3 Premium Wifi@N |
|
2006-11-24, 07:39 PM
#149
|
|
|
Major Member
加入日期: Dec 2002
文章: 275
|
chunyan0001 兄:
請問散熱片訂作會很貴嗎? 如果想做全銅的散熱片價格大約怎麼算呢? 因為我想做一組全銅散熱片給via m10000 及 偉格 3601 的MB使用,打算利用散熱片散熱,不接風扇 |
|
