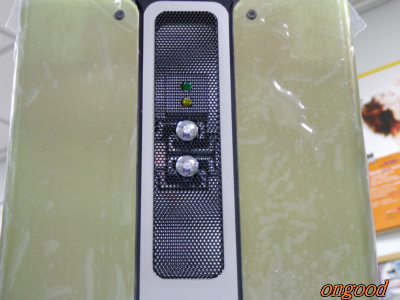

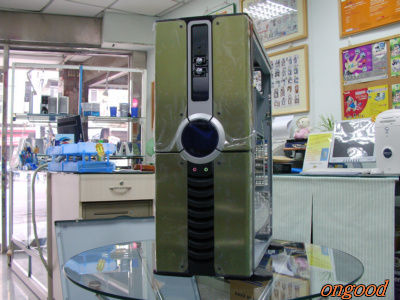

電源開關以及RESET鍵均在上半部的地方．而前置音效裝置設在中下方．

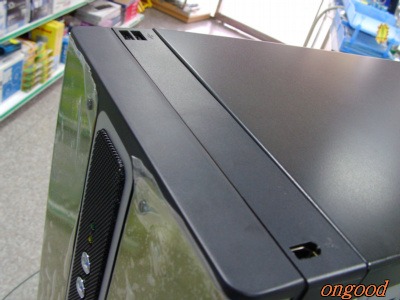

1394接頭，以及兩個USB接頭，在機殼上方．這幾個做法，應該都是為了讓使用者方便按開關以及方便使用外接裝置．

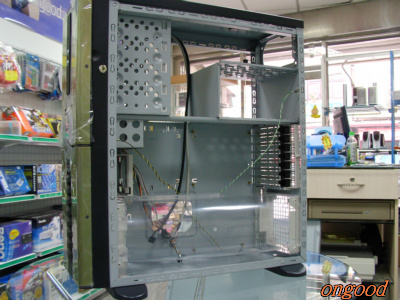

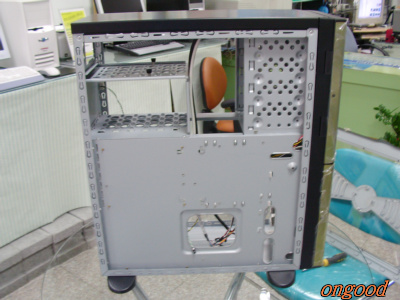

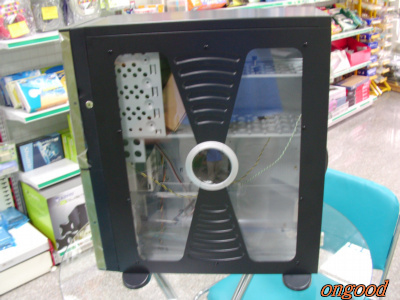

這是側邊的照片，跟一般的機殼不一樣的地方，是從右方安裝的方式，而且連主機版，都是要相反安裝的方式(CPU在下方)．

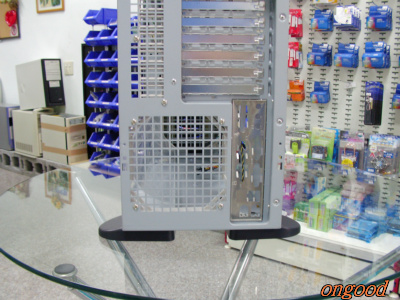

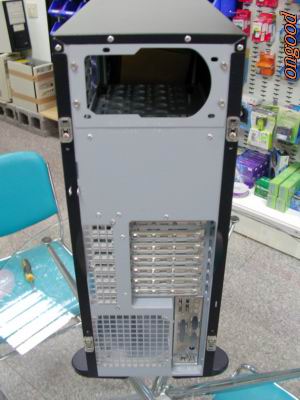

這是後方照片，可以看出來，後方是可以裝一個12X12風扇(連前方都是)．電源供應器的地方，是可以拆裝改成備援式的設計．

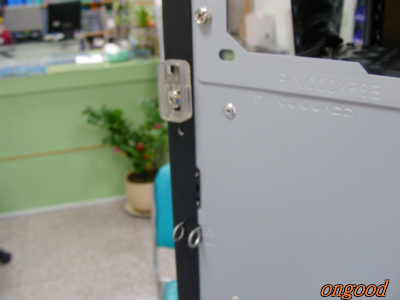

側版拆裝的方式，都是手動就可以拆裝了(跟采石之星，成吉思汗系列相同)．一樣有加上可以鎖上的設計．

兩邊側版打開的照片．

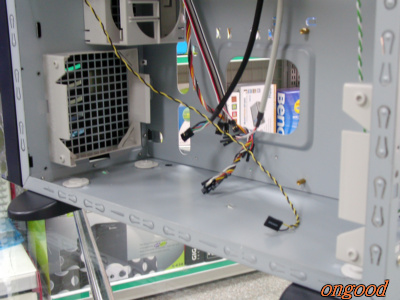

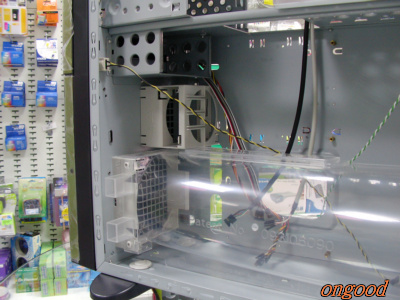

這是前後，各裝上透明12X12風扇的圖．在這裡也可以看到，後方介面卡的地方，都是用卡筍的設計方式(跟成吉思汗等同，都不用用到螺絲)．另外在上方，還可以裝上一個8X8的風扇，直接從側面裝進去就可以(主要用來吹顯示卡)

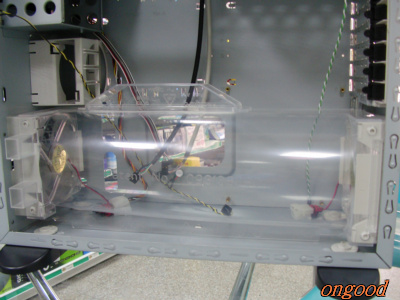

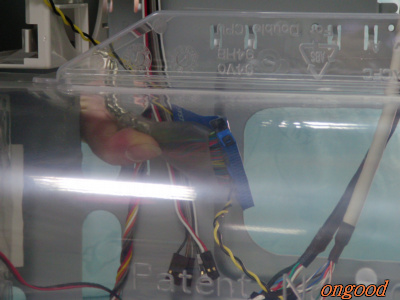

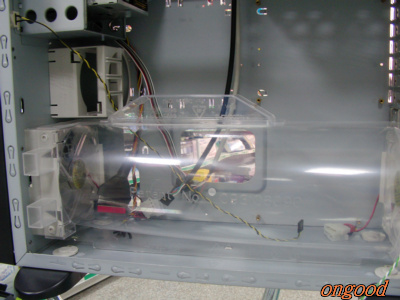

導風管的照片，這算是這個機殼最大的特色的地方(采石科技的報告裡面，提到因為有這個的設計，加上前後各一顆12X12風散的設計，可以達到機殼內外溫度相差一度以內)

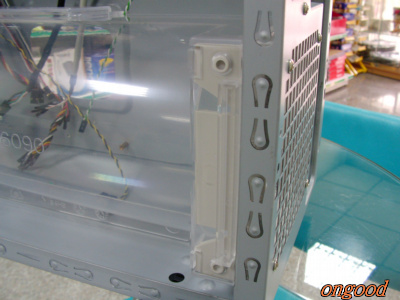

拿出導風管，是很簡單的事喔~只要把前面兩個卡筍往右壓，拿出來，後方的也要，就可以拿出來了．


拿出來的樣子．

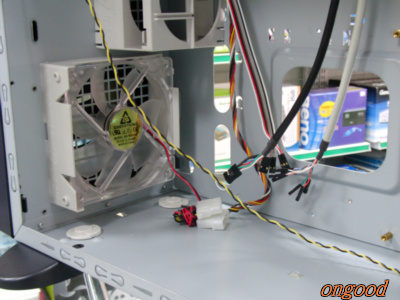

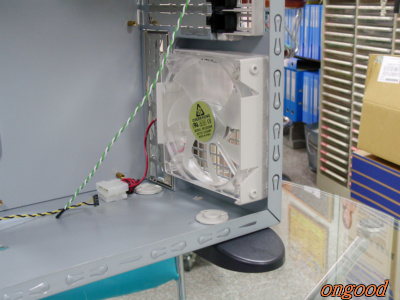

安裝風扇，只要把風扇直接壓進去就會固定住了．

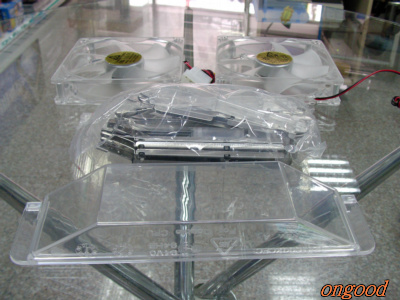

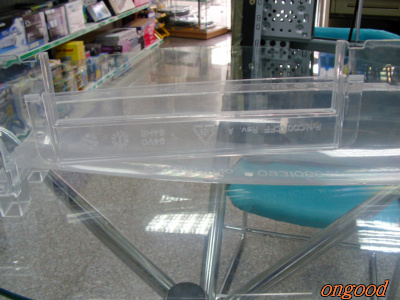

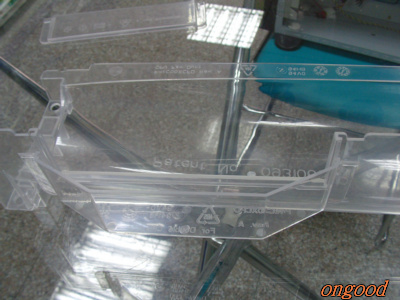

這是目前終結者所附的配件，分別成一個可以更換的導風片(可以跟原本平的更換，使範圍更廣，應用在雙CPU的主機上)．以及兩個透明的12X12的風扇，以及配件包．


這是配件包內的物品，共有一包鏍絲包(固定主機版用的，這也是唯一，在這個機殼上，需要用到螺絲起子的地方)．另加二條束帶．

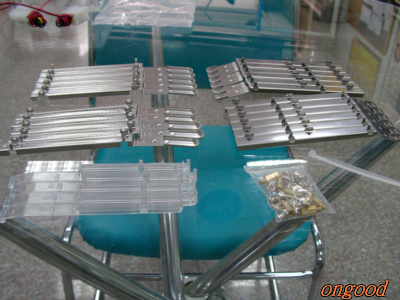

接下來是左上方的光碟機滑軌五組，左下方的軟碟滑軌兩組
右上方的硬碟滑軌六組．這也是這個機殼可以安裝的最多量了(五大八小)，共13組滑軌全部附齊．


接下來看如何更換導風片，只要把上方的卡筍往外，然後往下壓，就可以出來了，圖中是拉出來到一半．


在用拿出的方式，反向安裝回去既可更換．

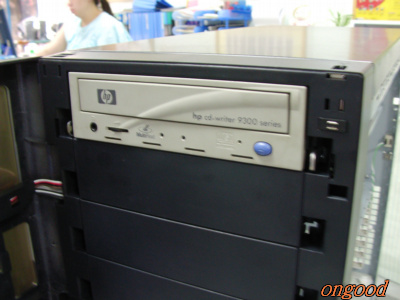

這是安裝光碟機

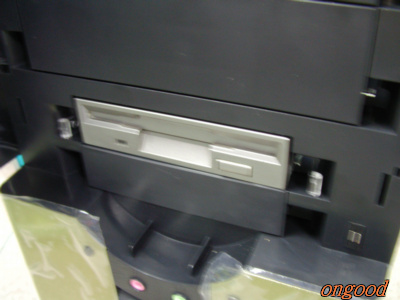

安裝軟碟

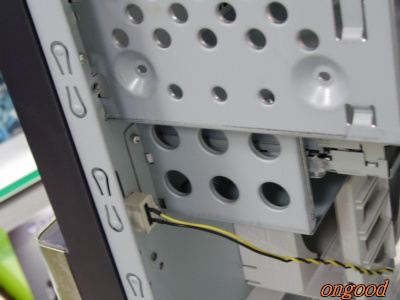

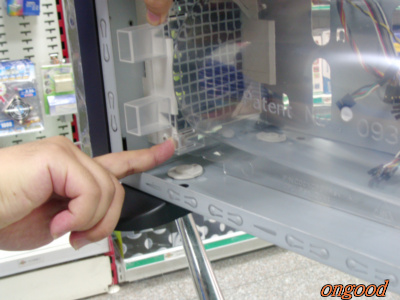

這張圖，可以看到安裝軟碟後，會有一個卡筍卡住機殼，所以如果沒有把滑軌往內壓，是拿不出來的．(不管是光碟機，軟碟，或硬碟都是相同，要壓到有卡的聲音出來，才算是安裝好)．

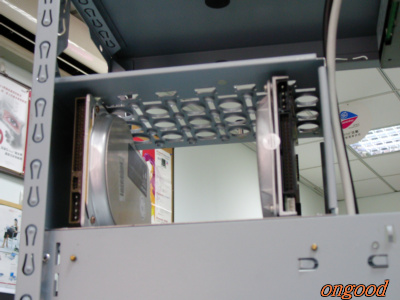

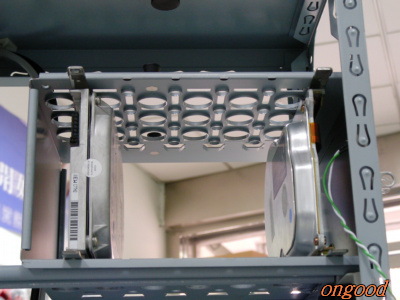

這是安裝硬碟的照片，由圖中可以看到，這兩顆硬碟是用左右相反的方式去安裝的．這都可以由使用者去調配看要怎樣安裝．(這裡可以安裝六顆硬碟)


這是從後方看的，因為安裝左右相反，所以排線的順序也上下相反．

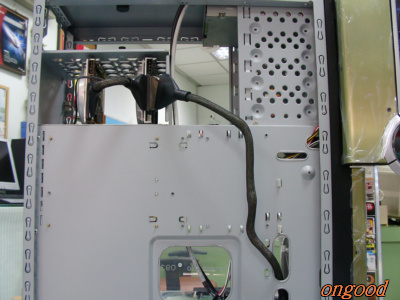

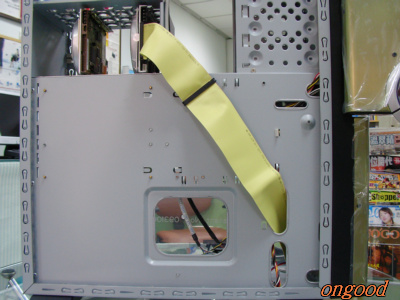

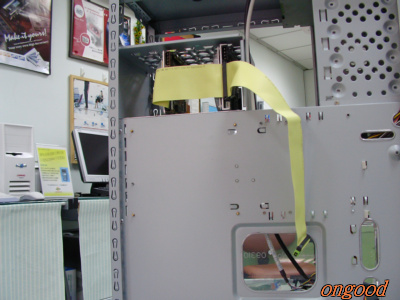

這是安裝排線後的情形，此機殼的排線都是從機殼另一面去安裝的，然後由圖上的排線孔，在繞到正面．此條排線為IOSS，70公分長排線(50+20)


這是正面的情形．這樣的設計，有好有壞，但本身認為是"壞"大於"好"，除非是使用者，在排線的安排上，有去考量到．
好的地方，就是這樣的設計，可以讓排線到"幾乎看不到"的地步，機殼內看起來也不會那麼亂，散熱部份，也多多少少，會增加對流的空間．
壞的地方，就在於排線長度的要求，如果不是使用排線較長的，會有太短的情形，會連接不到主機版上．且也有可能，有些主機版的設計，PATA介面或SATA介面，不是設計在排線孔那裡．

這是用普通的排線去接，這條排線長49公分(33+16)．
情形就會如圖所示，除非只接一個裝置，不然長度是不夠的．




這是使用CoolMaster的TTC-A24，60公分排線去接的(40+20)

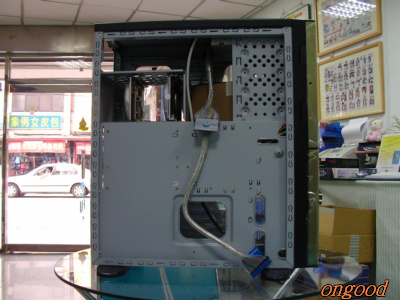

這也是使用CoolMaster的TTC-A24，接兩顆硬碟後，繞到前方去的情形．其實感覺還是有點勉強．

如果現在很多人都是用RAID0功能，或是使用SATA，應該問題就比較小了．

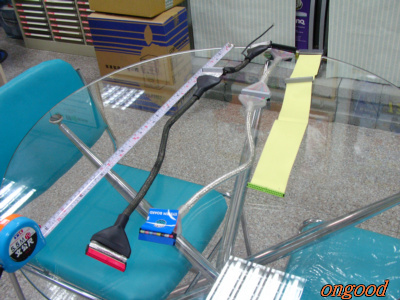

這是在測試時的三條排線．

暫時到這裡，有機會，在安裝實機測試(不過現在比較沒有這樣的時間可以測了)． :thank

把原來采石系列缺點改進了
像是前置的USB和音效都做出來了

只是前置音效的用個蓋子蓋起來好像比較好看
不然一紅一綠在前面
有一點突兀

天下文章一大抄
聯力COPY APPLE
采石COPY聯力

很好！可以直接等成吉思汗的孫子
他兒子看起來不是很有作為的樣子

實在有些地方設計有欠考慮......

虎大∼印象中上次的成吉思汗好像跟他們的業務
搞得不是很愈快不是嗎？
這樣看來已經橋好嘍


加油∼

天啊....
沒有像成吉思汗一樣樸素有質感的外殼嗎....
這個也太像TT的風格了...我承受不住..............................
內部是不錯啦...很有遠道的設計風格.
可是外殼不對味.側板也是.......起碼要個全黑的吧~
