電子、音響DIY 維修高手請進
小弟最近上網買了一台中古手提式擴音喇叭( MIPRO MA-101) 它內建擴大機可以外接MP3或是iPHONE, 他的電源開啟方式是跟音量的旋鈕同一個(旋鈕零件上面 顯示 B10K歐姆)，插上變壓器開啟時電源燈都會亮，一打開時音量會短暫出現1秒然後就沒聲音了，喇叭部分我有用9v電池碰觸測試是有聲音的，由於經費有限沒法拿去修理想要自己DIY處理，請問有哪位高手可以提示小弟一下要換哪個零件。還是台北市有哪裡有便宜的修理店。(我有烙鐵 銲錫--讀高職時是電子科會簡單銲接)
__________________
|
|||||||
2011-11-22, 08:11 PM
#1
|
|
|
*停權中*
加入日期: Feb 2011
文章: 27
|
是開機瞬間有音樂1秒嗎? 如果是，感覺像是輸出保護，要先檢查電源與訊號路徑
先找到喇叭擴音的功率OPA，型號抄起來上alldatasheet網站把datasheet抓下來，了解是OTL還是OCL輸出與單電源還是雙電源(可以的話把所有ic的datasheet都抓下來) 再來用眼睛看有無零件燒毀，鼻子聞有無怪味，量功率OPA電源是否正常，雙電源應該會是對稱的正負電 |
||
|
2011-11-22, 09:10 PM
#2
|
|
|
Advance Member
  加入日期: Mar 2010 您的住址: 洪爺饅頭
文章: 382
|
這應該是後級問題..(短路-過載保護著手)
 東西沒看到無法決對定論  電源開啟方式是跟音量的旋鈕同一個...又看到這種東西非音響界常用安全原件 ..這東東也很易壞
__________________
RD-GM電腦 此文章於 2011-11-22 10:12 PM 被 ckcpro 編輯. |
|
2011-11-22, 10:08 PM
#3
|
|
|
Major Member
加入日期: Dec 2000 您的住址: TAIPEI
文章: 145
|
請問要如何辨別輸出保護那個部分壞掉，還是把功率opa IC 直接換掉就好，
今天有把機器整台分解 看不出個所以然? 會不會是跟電源音量做在一起的旋鈕壞了， 最要命的是我還一次買進兩台不良品，故障的情形都一樣。 引用:
__________________
|
|
|
2011-11-23, 05:02 AM
#4
|
|
|
Power Member
加入日期: Nov 2000 您的住址: World of Tanks
文章: 619
|
把機板相片PO出來，相信就會有人能抓藥了
|
|
2011-11-23, 05:19 AM
#5
|
|
|
Major Member
加入日期: Dec 2000 您的住址: TAIPEI
文章: 145
|
廠牌 MIPRO 型號 : MA-101

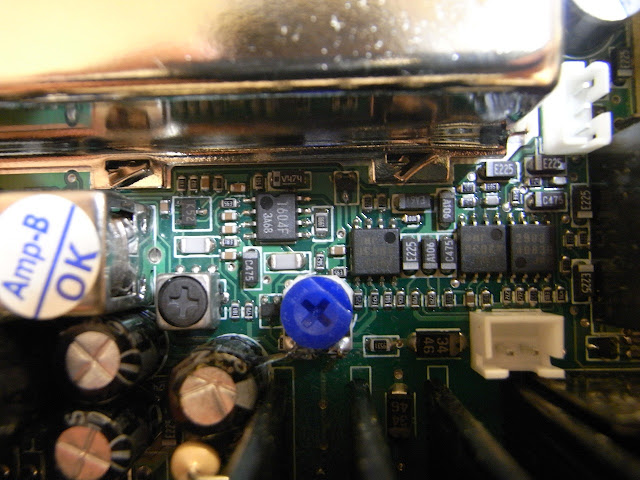

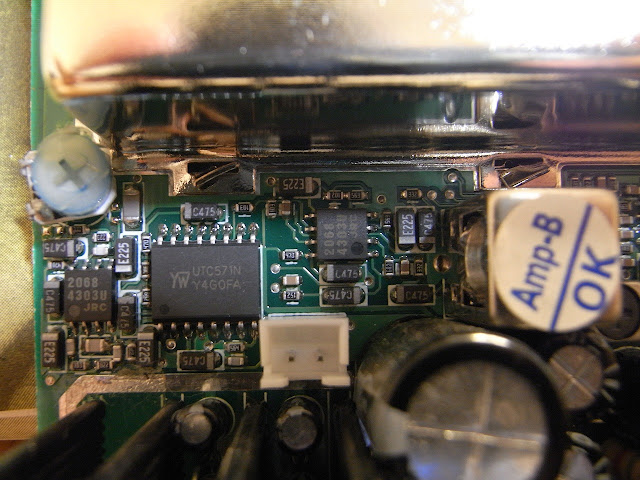

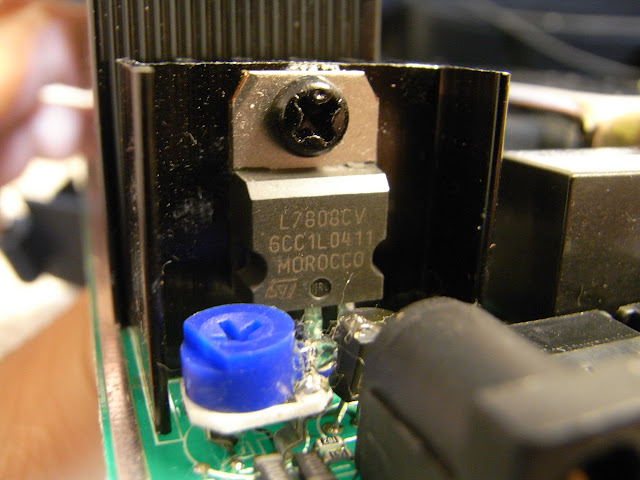

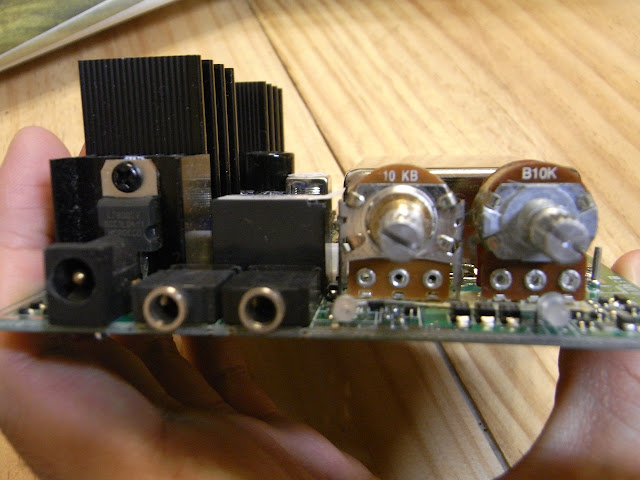

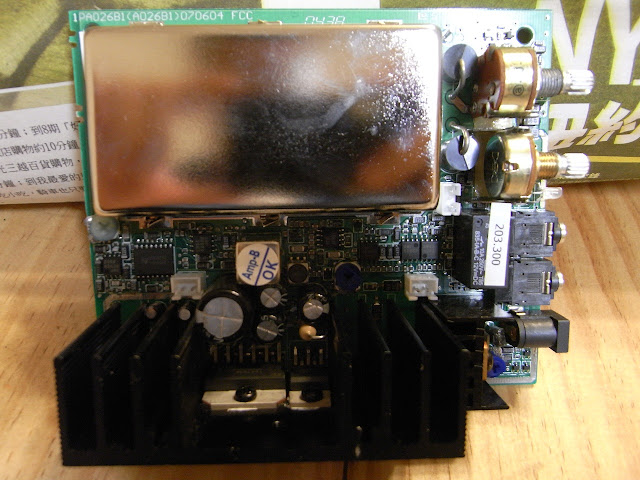

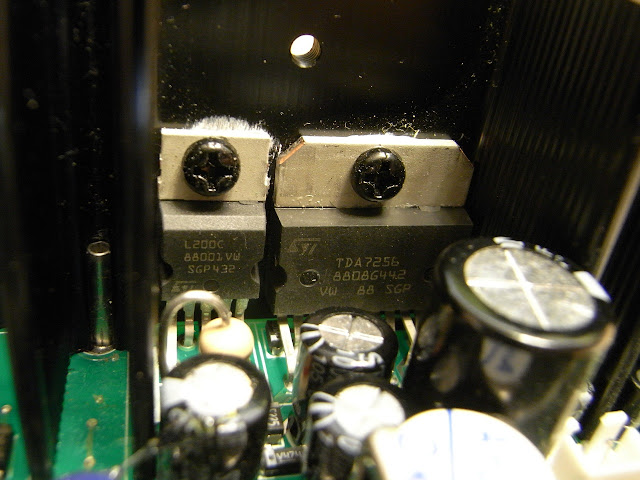

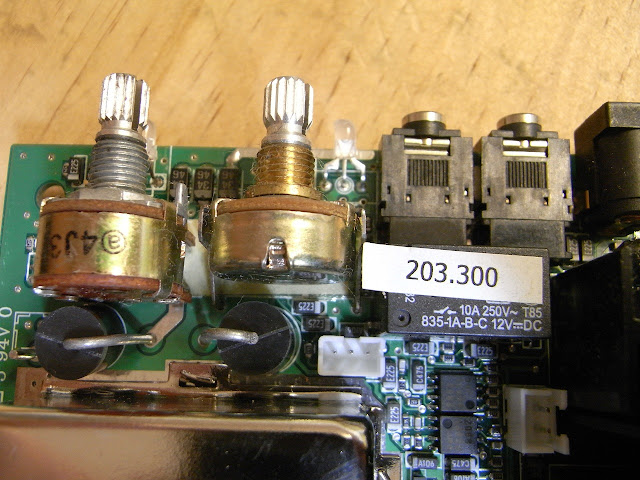

機器本身內建無線接收器 所以有一個鐵盒 電路板上面沒有燒焦或是損壞的零件 http:///gallery/showimg.asp?fn=/alb...55514-22266.jpg http:///gallery/showimg.asp?fn=/alb...55611-22266.jpg http:///gallery/showimg.asp?fn=/alb...55628-22266.jpg http:///gallery/showimg.asp?fn=/alb...55649-22266.jpg 圖片中的 B10k 就是音量加電源旋鈕 http:///gallery/showimg.asp?fn=/alb...55727-22266.jpg http:///gallery/showimg.asp?fn=/alb...55749-22266.jpg
__________________
|
|
2011-11-23, 06:05 AM
#6
|
|
|
Major Member
加入日期: Dec 2000 您的住址: TAIPEI
文章: 145
|
__________________
|
|
2011-11-23, 07:49 AM
#7
|
|
|
Junior Member
加入日期: Jul 2004 您的住址: Verthandi的懷裡
文章: 766
|
看不到圖耶，是我的問題嗎
（最近這狀況好像常發生，有點悶呀） |
|
2011-11-23, 07:55 AM
#8
|
|
|
Junior Member
加入日期: Jan 2002 您的住址: 台北
文章: 954
|
網址錯的很嚴重,看不到圖
|
|
2011-11-23, 08:12 AM
#9
|
|
|
Major Member
加入日期: Dec 2000 您的住址: TAIPEI
文章: 145
|
__________________
