Supermicro X8STE主機板賞析...
今天隨便拿到的東西...

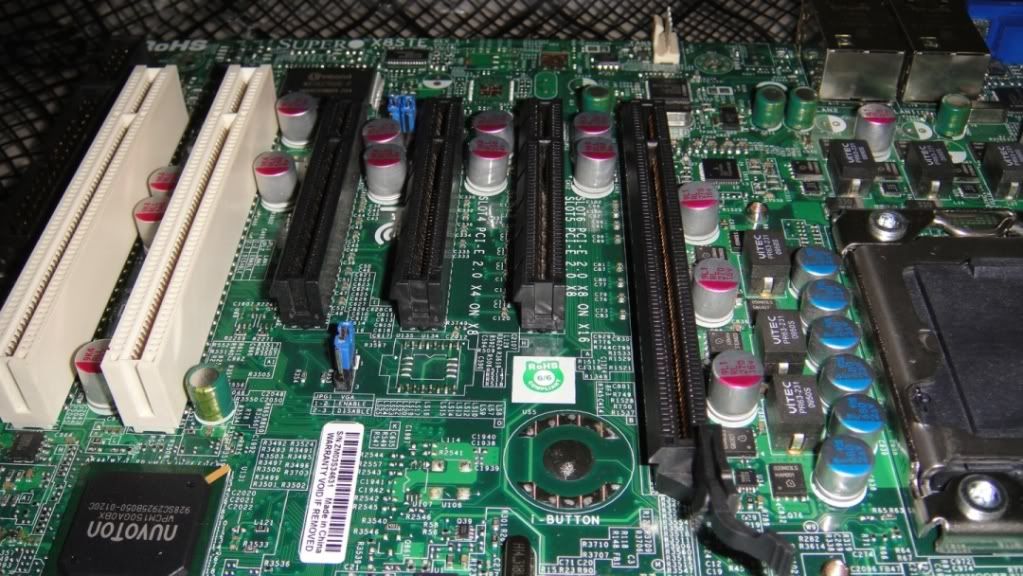

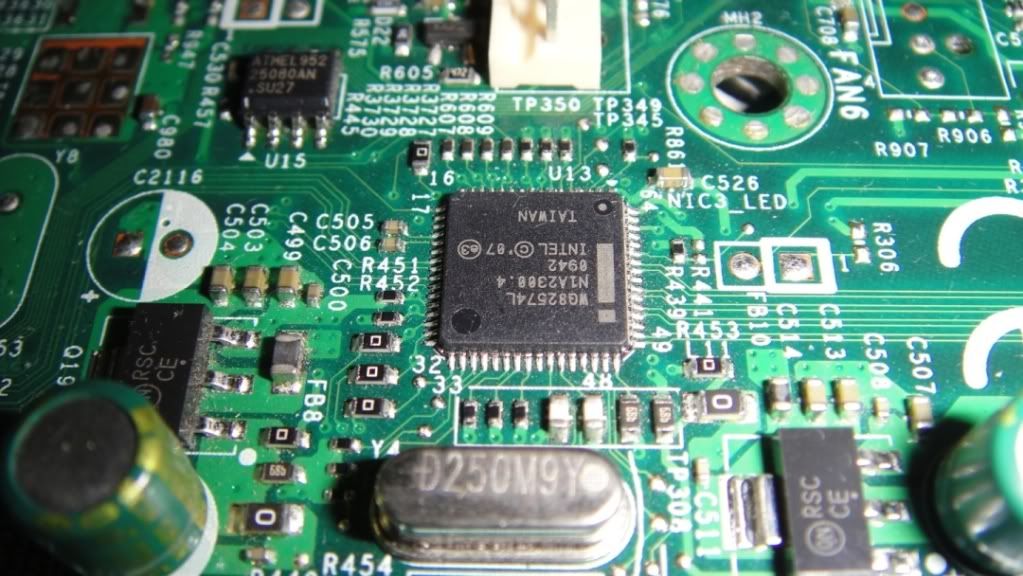

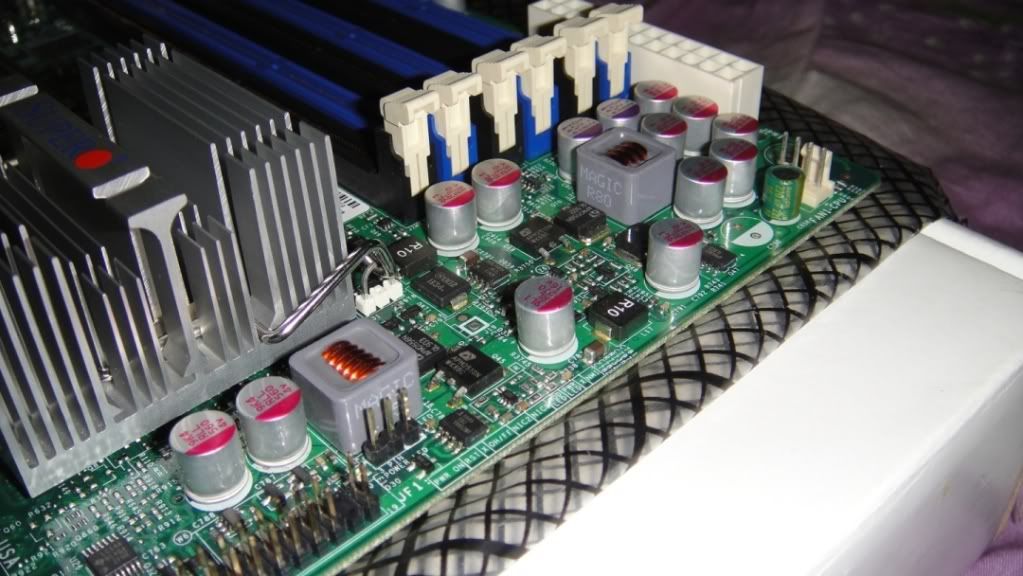

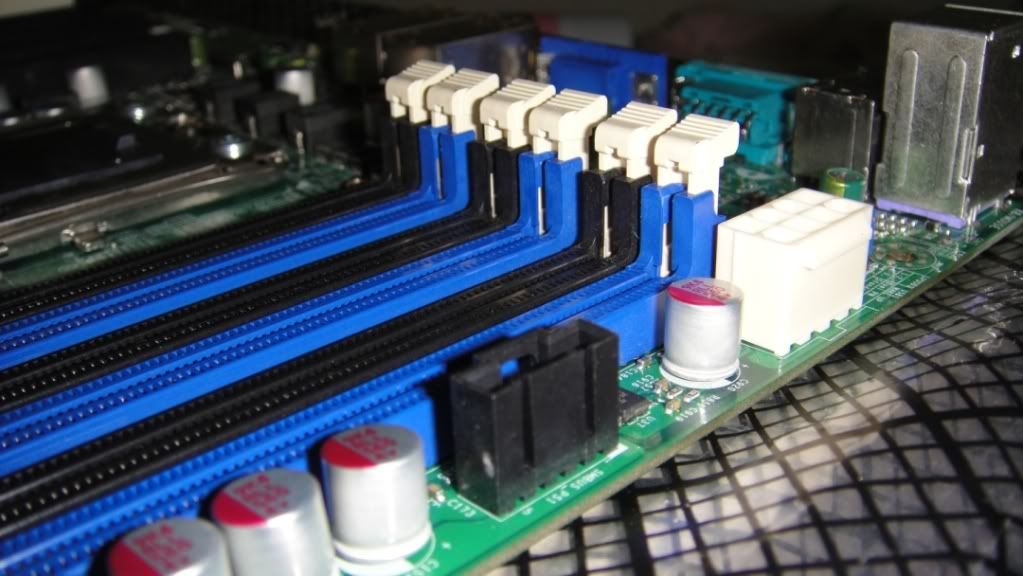

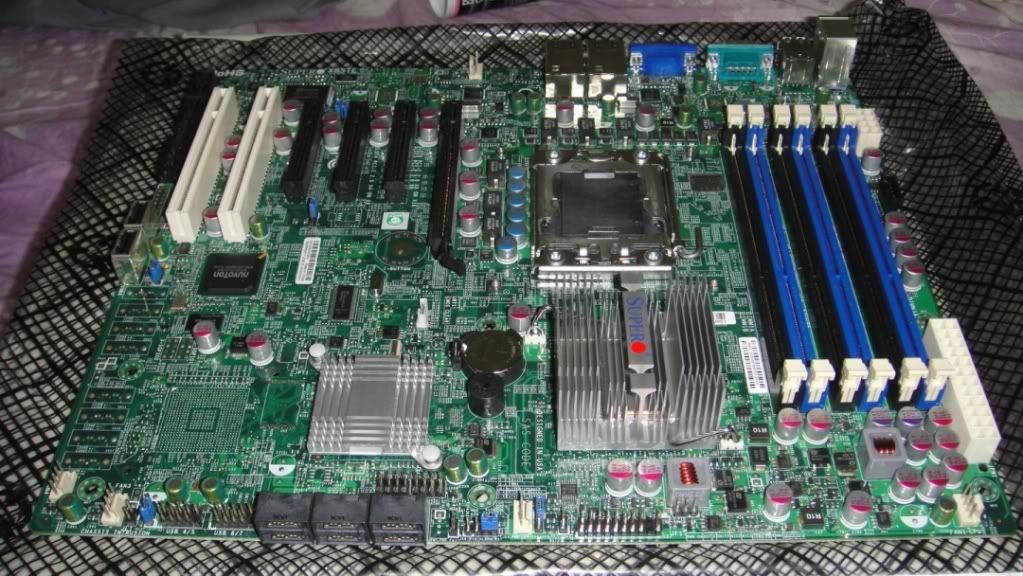

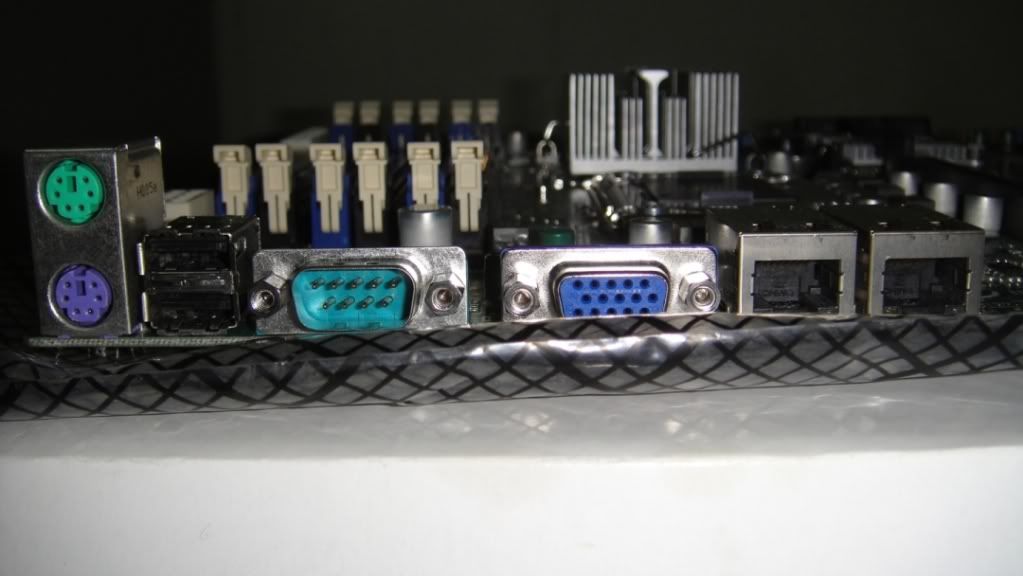

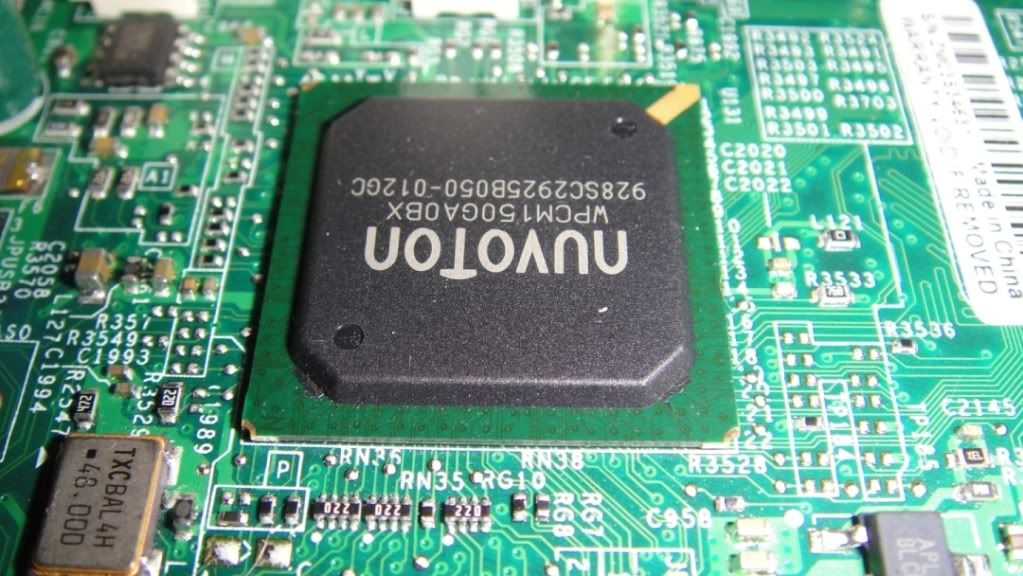

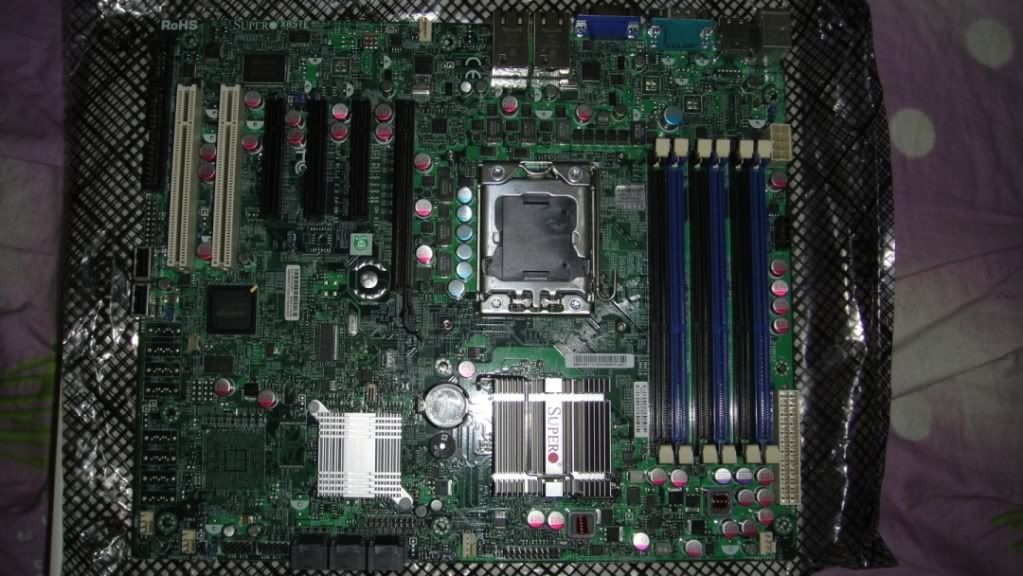

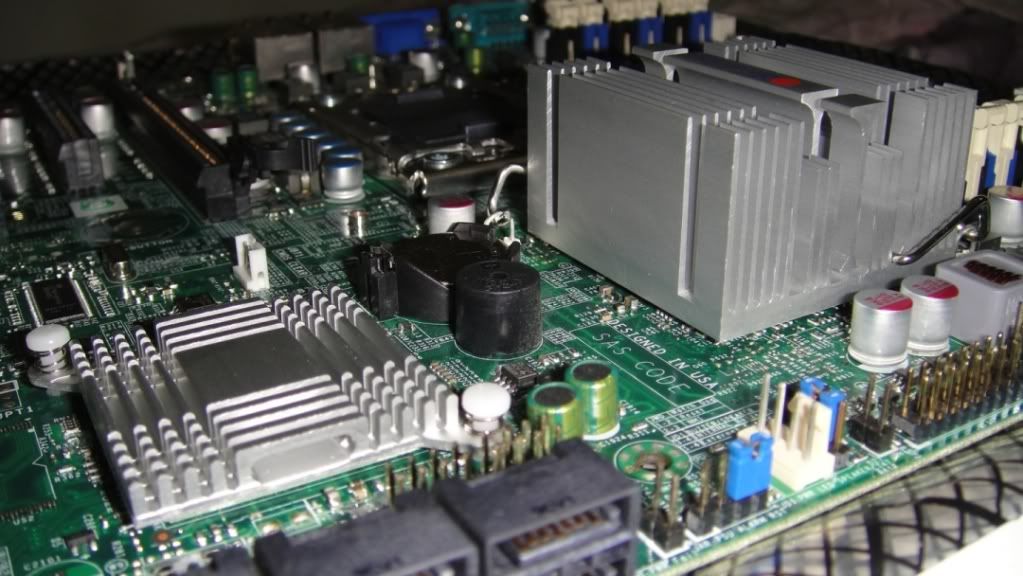

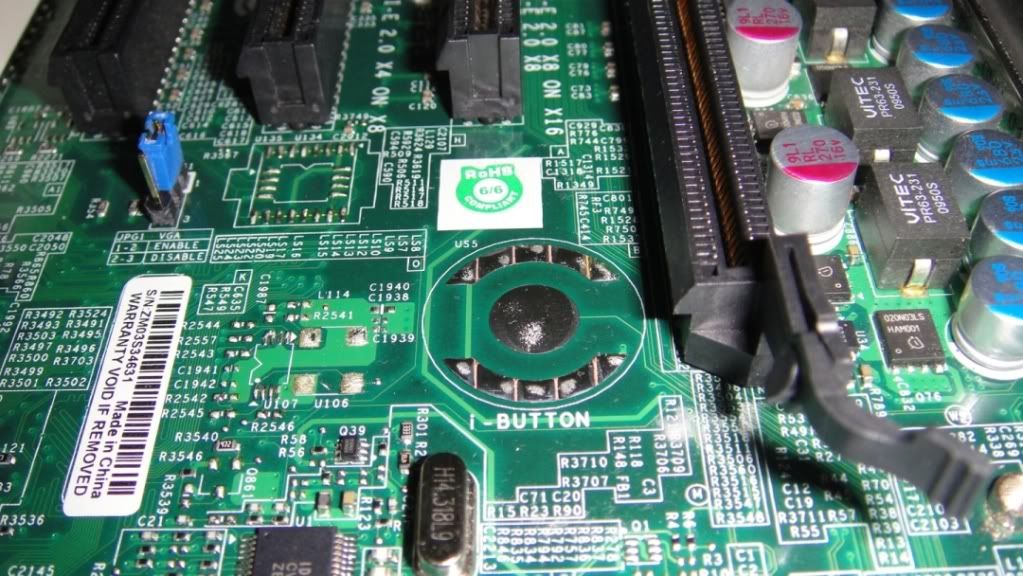

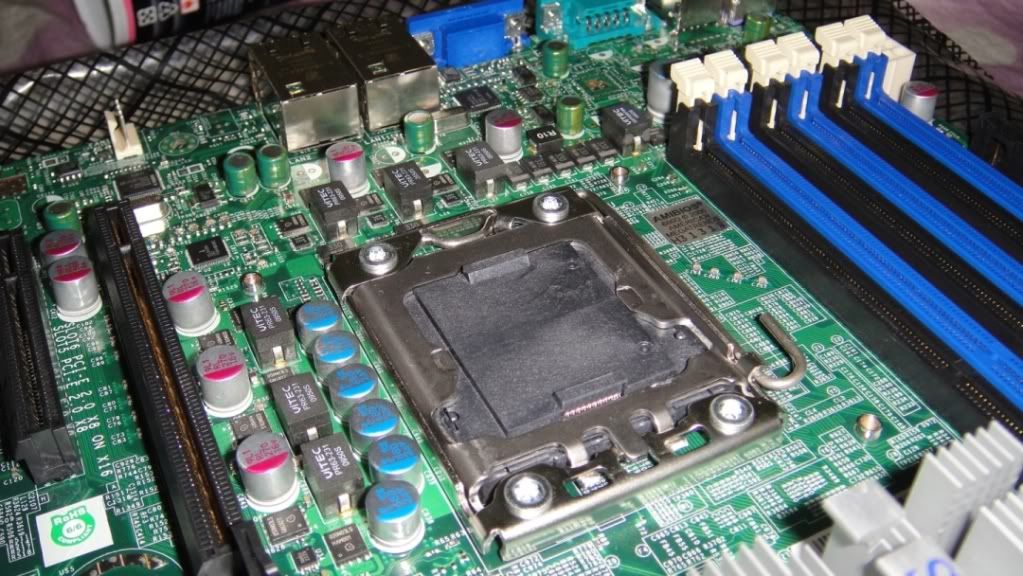

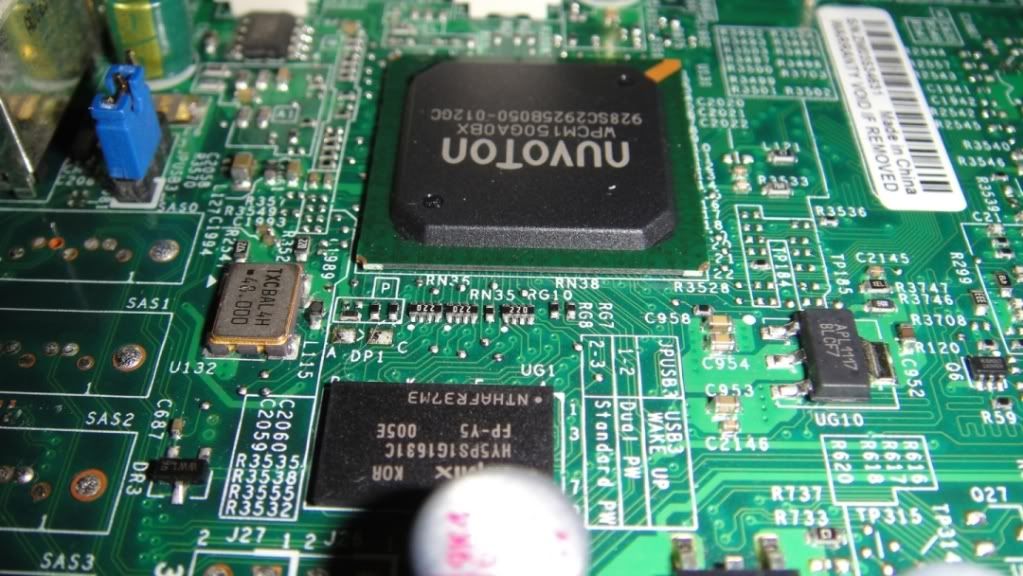

給大家看看囉...  YY的散熱片Logo..  板子全貌: 很典型的工作站/伺服器板子設計... 做工沒話說..  斜角度觀看.. 另一個部份就是提供五個風扇電源接口.. 並且全部都是4pins PWM插座....  背面輸出部分.. 這個板子沒有集成音效... 但是有VGA輸出...  右邊北橋:X58 左邊南僑:ICH10R  4PCIe+2PCI PCIe由右到左為: PCIe Gen2 8x PCIe Gen2 8x PCIe Gen1 4x PCIe Gen2 8x 消失的PCIe Gen2 8x被浪費掉... 如果是X8ST3-F.. 會被連接到SAS RAID IC..  可以看到空焊的部分.. 如果是X8ST3-F版本.. 就會看到這邊集成SAS晶片... 而且是ROMB設計.. 但是對我來說沒用... 而且LSI1068E是蠻古老的SAS RAID IC 在SATA接口上面有兩個TSGPIO插座... 通常消費級主機板是看不到這種設計... 這兩個TSGPIO插座是針對SATA設計的..[laugh> 提供給backplane做管理...  這部分的空焊部分是i-Button的位址.. 簡單來說就是一個RAIDKey... 如果是X8ST3-F.. 安裝i-Button就會提供RAID5的模式... http://www.supermicro.com/products/...C-IButton68.cfm  集成VGA輸出部分.. 由這顆BMC晶片負責... 如果是X8ST3-F.. 會擁有完全的IPMI功能.. 但是X8STE僅提供VGA輸出... 這顆BMC晶片集成Matrox G200eW.. 輸出品質不用說... 爛的一蹋糊塗...  顯示記憶體不是跟System Memory拿的 有一顆獨立的DDR2顯示記憶體.. 只有16MB.. 作為伺服器用是剛好...  中高端網路晶片... Intel 82574L... 頗YY的... 不過82574L是頗有歷史的產品... 且有兩顆.. 也就是輸出提供兩個RJ-45 ports.. 這兩顆分別跟ICH10R拉PCIe 1x做連接...  LGA 1366 Socket和供電群...  DIMMs附近的供電群...  這個I2C接口是給PSU使用的.. 大多只有伺服器等級才看的到... 通常提供I2C連接的PSU皆屬中高端工作站/伺服器等級... 透過這個I2C連接到主機板上的SMBus... 可以得知當前PSU的運作情況...  最後.. 這張板子運作很穩定...  此文章於 2010-09-30 01:35 AM 被 vxr 編輯. |
|||||||
2010-09-30, 01:30 AM
#1
|
|
|
Elite Member

加入日期: Apr 2004 您的住址: 港都
文章: 6,019
|
引用:
似乎有實做出來的PS/2 PC電源廠商只有ETASIS的樣子.... |
|||
|
2010-09-30, 01:53 AM
#2
|
|
|
Registered User
加入日期: May 2002 您的住址: 地球的上面..
文章: 5,854
|
引用:
直接買配套的Supermicro機殼比較快... SC743系列... 最YY的就是那個865W的PSU了.. 台達代工.. ..http://www.pcdvd.com.tw/showthread.php?t=904860 此文章於 2010-09-30 02:05 AM 被 vxr 編輯. |
|
|
2010-09-30, 02:04 AM
#3
|
|
|
Elite Member
加入日期: Oct 2006 您的住址: Taiwan
文章: 4,252
|
Supermicro的MB，園區內用的很兇，主要以伺服器或控制電腦為主
基本上穩定度還不錯  。
__________________
參號機 2010.1.9 正式服役 2021 微升級續撐 AMD Athlon II X4 620 + Cooler Master S524 GA-MA785GT-UD3H + Adata DDR3 1600 2G x 2 + Kingston DDR3 1600 4G x 2 WD1003FZEX 1TB(黑標) + WD20PURZ 2TB(紫標) + HDT725032VLA360 320g Asus GT 710 + Chimei 24VD + Seasonic GX-550 + Zippy WK-730 Clooer Master PAC-T01-E1 + Edifier MR5 順發卡號 : 0 1 5 6 8 9 0 0 歡迎使用 家庭劇院 LG UM7600PWA + PolkAudio RTi6 x 2 + CSi25 + PSW10 + PhonoMaster PM-470 攝影器材 Canon PowerShot G7 + LA-DC58H + WC-DC58B + S23 Plus |
|
2010-09-30, 05:54 PM
#4
|
|
|
Registered User
加入日期: May 2002 您的住址: 地球的上面..
文章: 5,854
|
接上PSU的I2C..

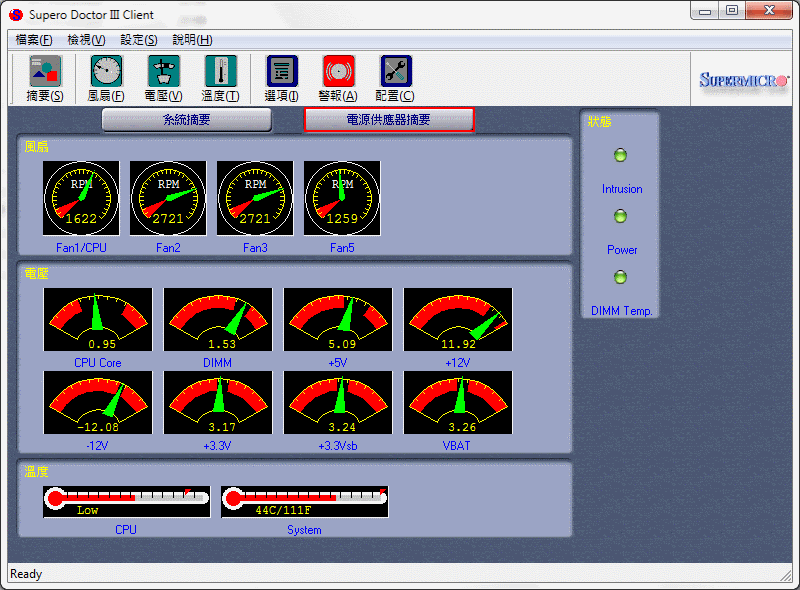

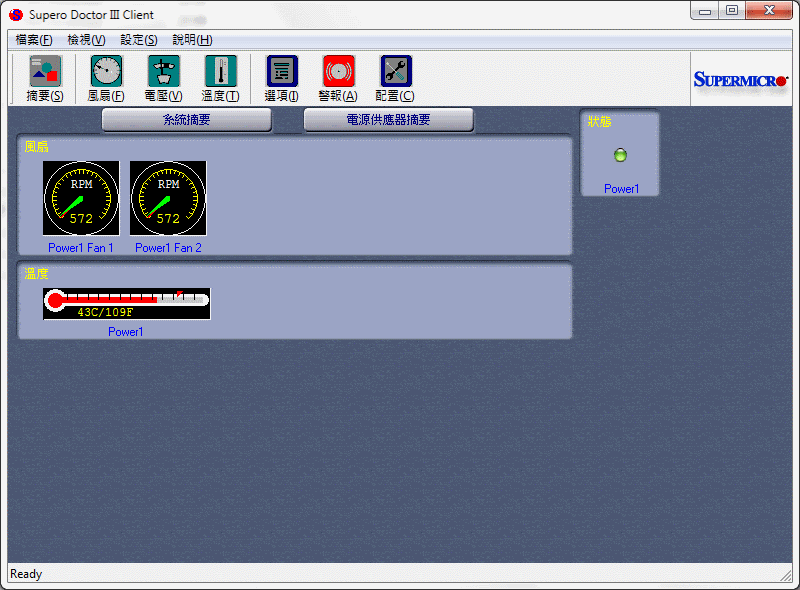

在專屬的SD III就會看到多出一個選項...  點擊後便可得知相關的PSU狀態...  |
|
2010-10-02, 12:56 AM
#5
|
|
|
Elite Member
加入日期: Apr 2004 您的住址: 港都
文章: 6,019
|
有的應該還會有各路電流及輸出瓦數的監控才對~
|
|
2010-10-02, 01:19 AM
#6
|
|
|
Registered User
加入日期: May 2002 您的住址: 地球的上面..
文章: 5,854
|
引用:

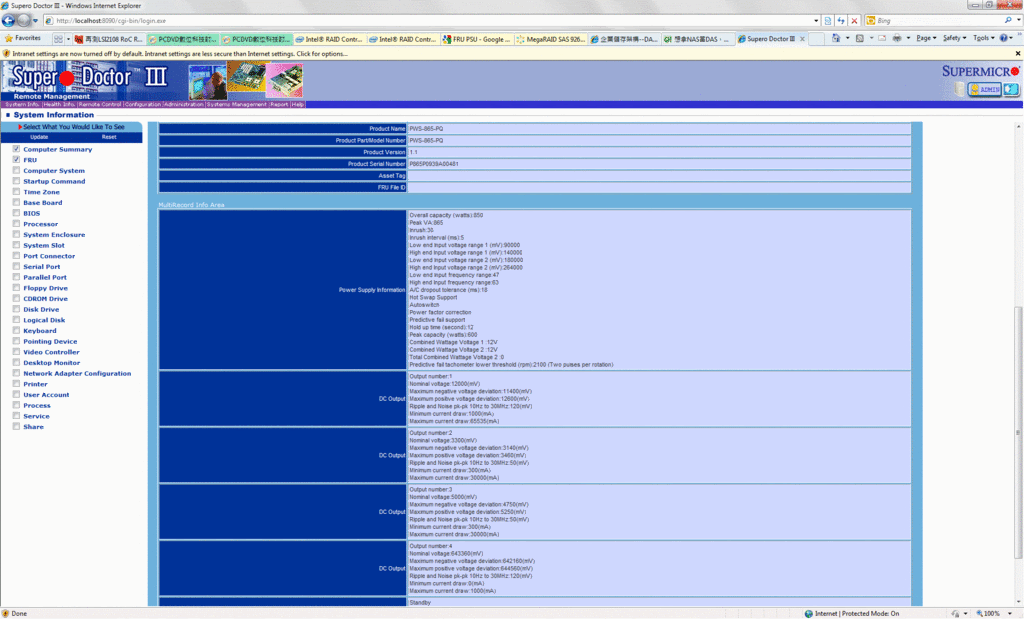

這種以Windows Form為框架的Client版本看不到這個的... 下面是Web版本..  此文章於 2010-10-02 02:06 AM 被 vxr 編輯. |
|
|
