ASUS Maximus 3 Formula - 玩家專屬的跑車主機版
隨著Intel LGA 1156 大軍壓境, 老將LGA 775退休之日指日可待. 而大哥LGA 1366平台則需等待新款多核CPU加溫, 現在天下可說是新兵P55獨佔一方!

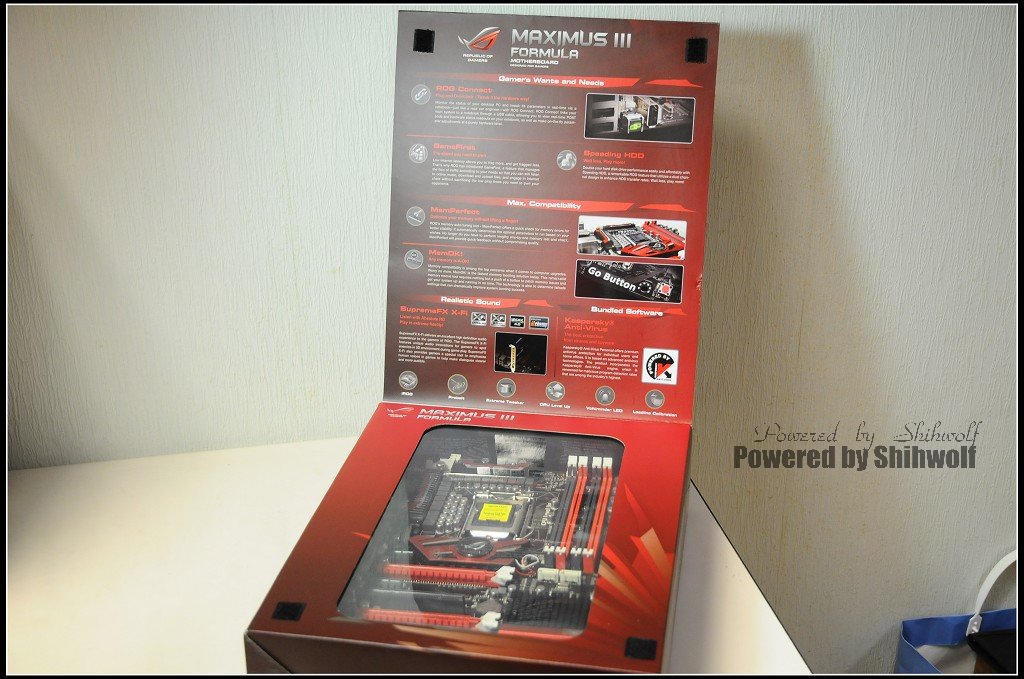

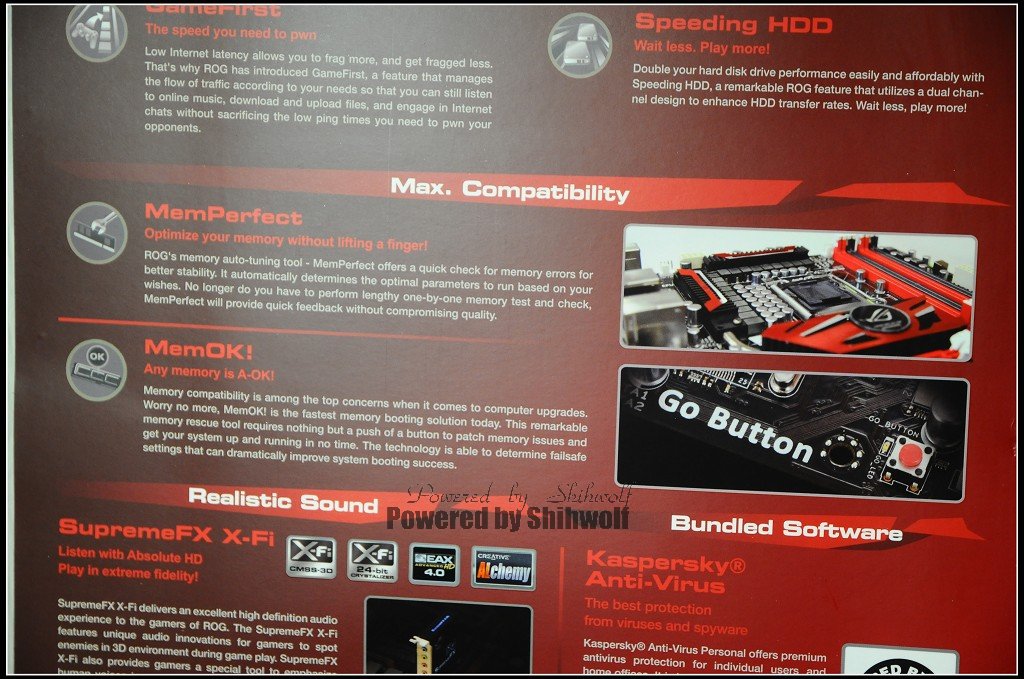

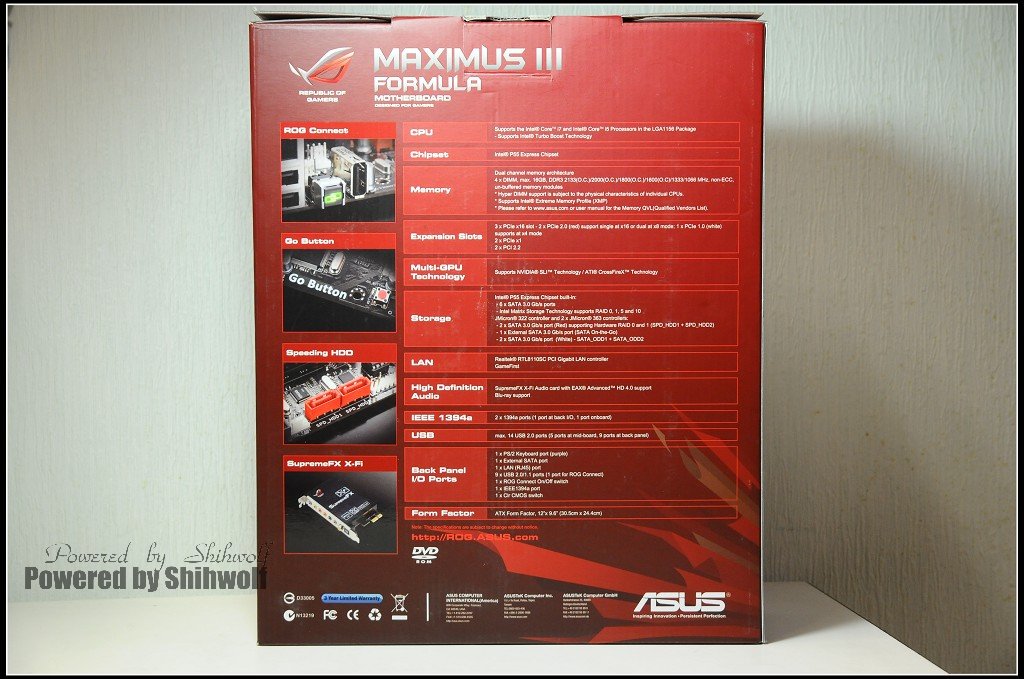

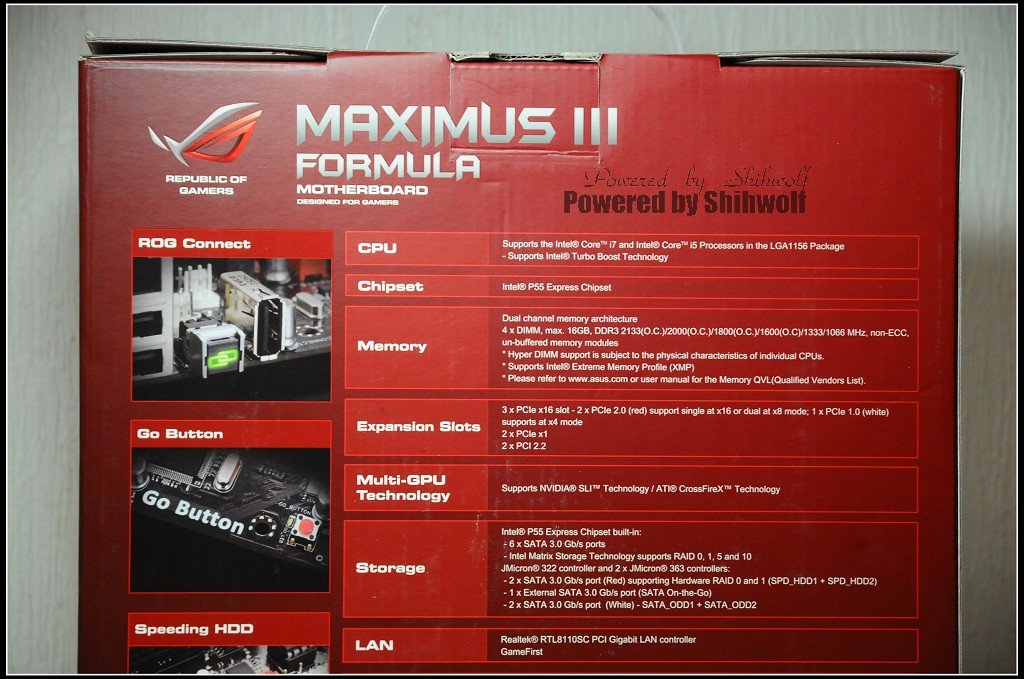

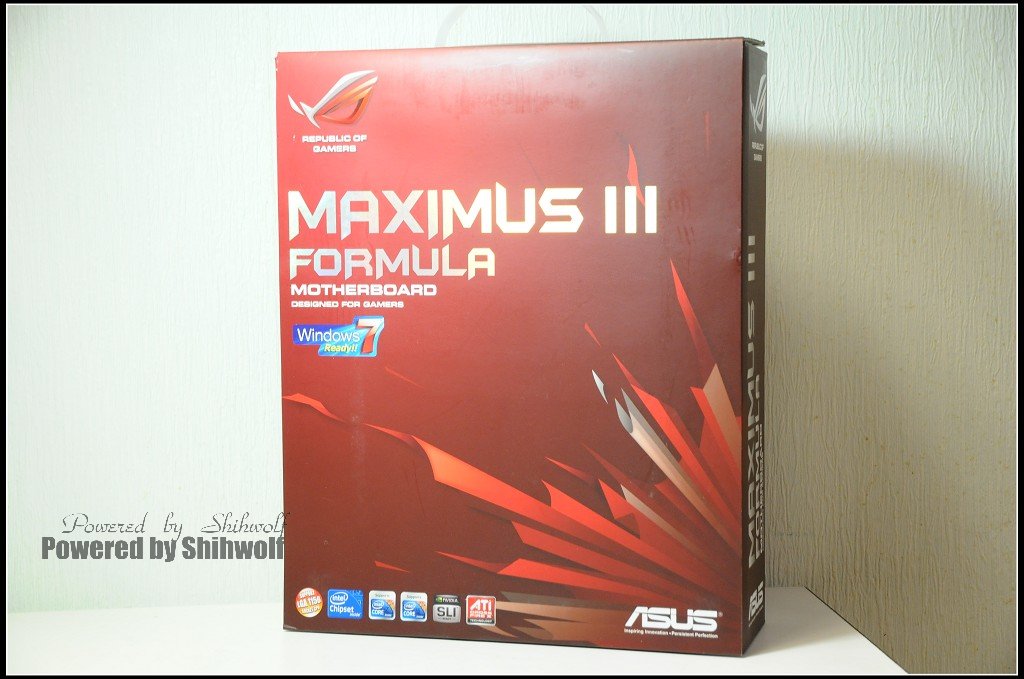

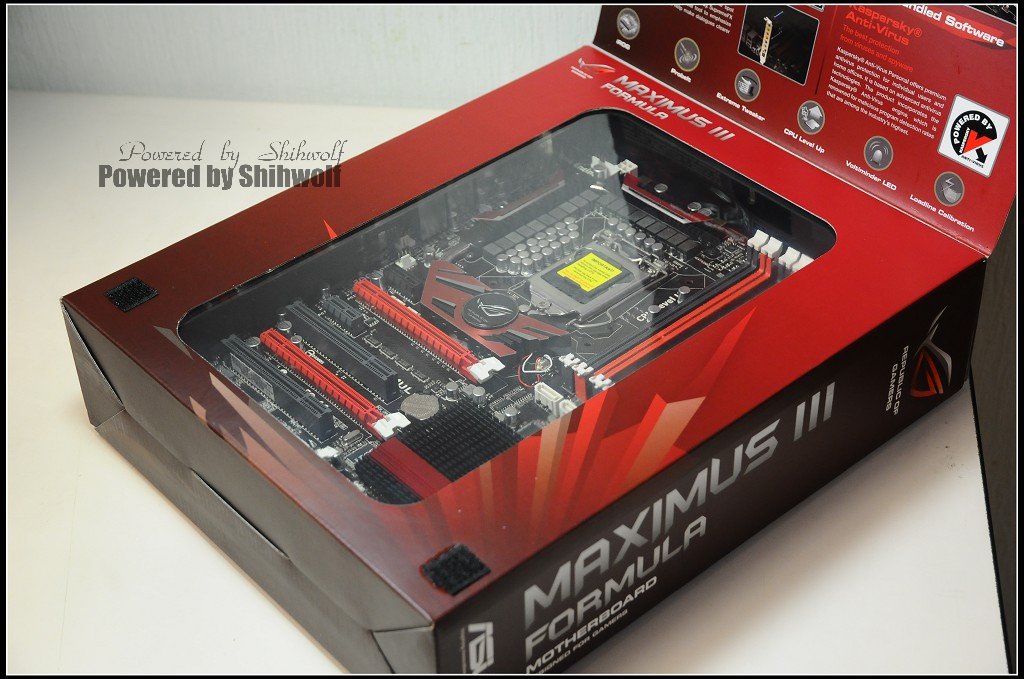

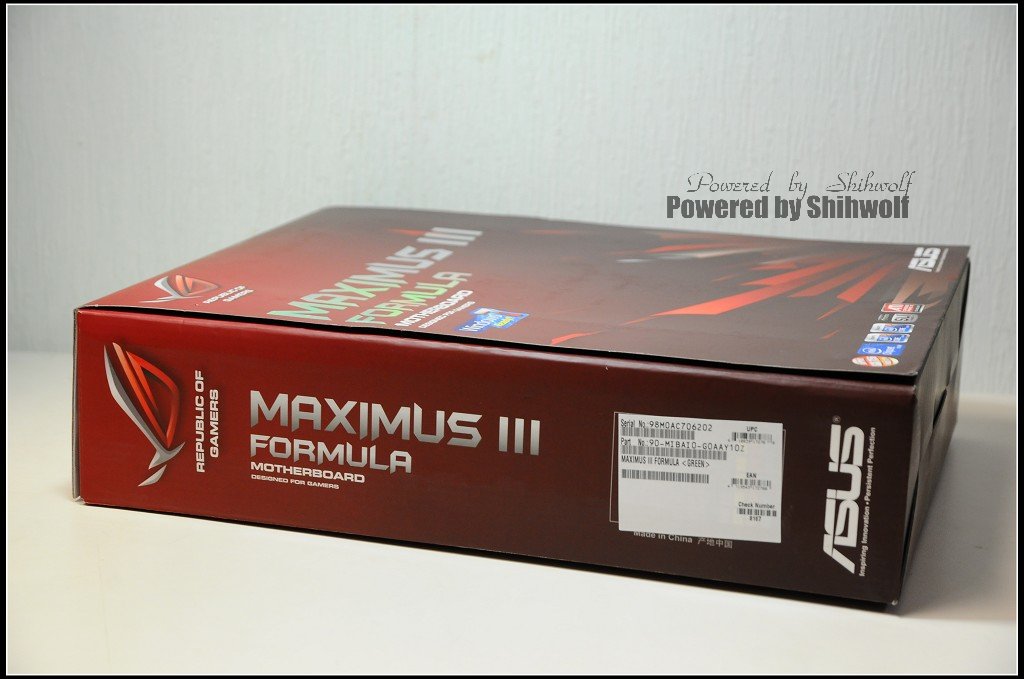

現有的Intel 平台裡. 有著非常多種的選擇. 也因為記憶體控制器內建至CPU裡, 所以現在組裝電腦時, CPU的腳位就變的非常的重要且難以選擇. 首先是老將LGA 775, 現有的C/P值最高, 但需考慮不會再有新技術的投入, 昇級幅度有限. 較適合使用環境較為單純的家用電腦, 或是以Online Game為主的使用者. 再看大哥 LGA 1366. 最高規格, 最高技術, 擁有一切資源, 三通道技術和多顯示卡支援. 適合重度電腦運算的使用者, 可輸出大解析度FPS, 美工算圖和多工運算. 不過價格也因為設備之高規而高價. 最後則是主角LGA 1156, 介於兩者之間, 大哥下放HT技術, CPU直接控制雙通道記憶體技術, 甚至還有SLI & CrossFire加持. 可說是誠意十足! 不過也因為記憶體控制技術轉移至CPU內, 現在起只能安裝DDR3記憶體, DDR2已經無法再繼續支援. 而Intel 將會以LGA 1156為主力, 大規模的擴建版圖. 這次, 施小弟為大家帶來的, 就是新一代的LGA 1156平台. ASUS ROG Series Intel P55 chipset - Maximus 3 Formula. 維持火紅色的包裝風格, 紅色已經成為了ROG主要的配色了!  因為是標準ATX主機版, 在彩盒上比Gene系列大上一號. 不過這樣子躺的有份量多了 XD  彩盒正面可開式拉頁, 將拉頁翻開, 可以看到詳盡的特色介紹.  透過視窗, Maximus 3 Formula 就呈現在眼前!  這次Maximus又帶來了新技術 ROG Connect - 類似使用電腦調效賽車主機的方式, 使用第二台電腦去即時對Maximus 3 Formula做超頻和調效! Game First - 現在Online Game的勝行, 讓網路封包扮演著非常重要的溝通角色. 也因為網路發達的因素, 許多朋友是一邊傳送資料一邊進行網路遊戲. 常常因為傳送資料的封包霸佔了遊戲封包通道. 導致遊戲封包必須延時傳送. 而Game First則是讓遊戲封包優先! 即便是一邊進行資料傳送一邊遊戲, 也不會讓遊戲封包被延時傳送!  接著兩樣特色, 可說是非常的有意思. 一樣是針對記憶體, 不過卻是完全不一樣的功能. MemPerfect - 透過測試和調效, 幫您最佳化記憶體的頻率和參數, 讓您的記憶體發揮120%的價值! MemOK! - 主機版上的Go Button, 部份市售之記憶體, 在頻率和參數上的設定方式較為不同, 有可能導致主機版無法正常開機之情況, 透過MemOK! , 主機版將會嘗試各種方式去驅動記憶體. 讓主機可以正常開機運轉!  當然啦, 每位玩家最重視的SupremeFX X-Fi 音效 & Kaspersky Anti-Virus 仍是標準配備!  看彩盒底部, 有著詳細的規格表.  此為Intel LGA 1156, Core I5 / Core I7 所使用平台. 並支援SLI / CrossFire技術.  而在Storage部份, 除了Intel P55 chipset提供的 6 x SATA RAID以外, 仍有JMicron 322 控制Extemal SATA, 2 x JMicron 363 控制 2x SATA Hardware RAID 0 and 1
__________________
 Razer Abyssus 2014 - 左右對稱式三鍵基本滑鼠 ASUS Essence STX 2 - 小改款的好聲音 Logitech MX MASTER - 以大師為名的精密裝備 Roccat NYTH - 可自由更換側鍵的多按鍵滑鼠 ROG Maximus VIII Hero - 彩色logo燈, 硬體keybot功能, 豐富的memory應用資源 此文章於 2009-10-10 04:13 PM 被 shihwolf 編輯. |
|||||||
2009-10-10, 04:11 PM
#1
|
|
|
Master Member
加入日期: Mar 2002 您的住址: 好人國
文章: 1,847
|
來吧! 開盒, 內盒採用黑色, 並分為主機版主機和配件兩盒.

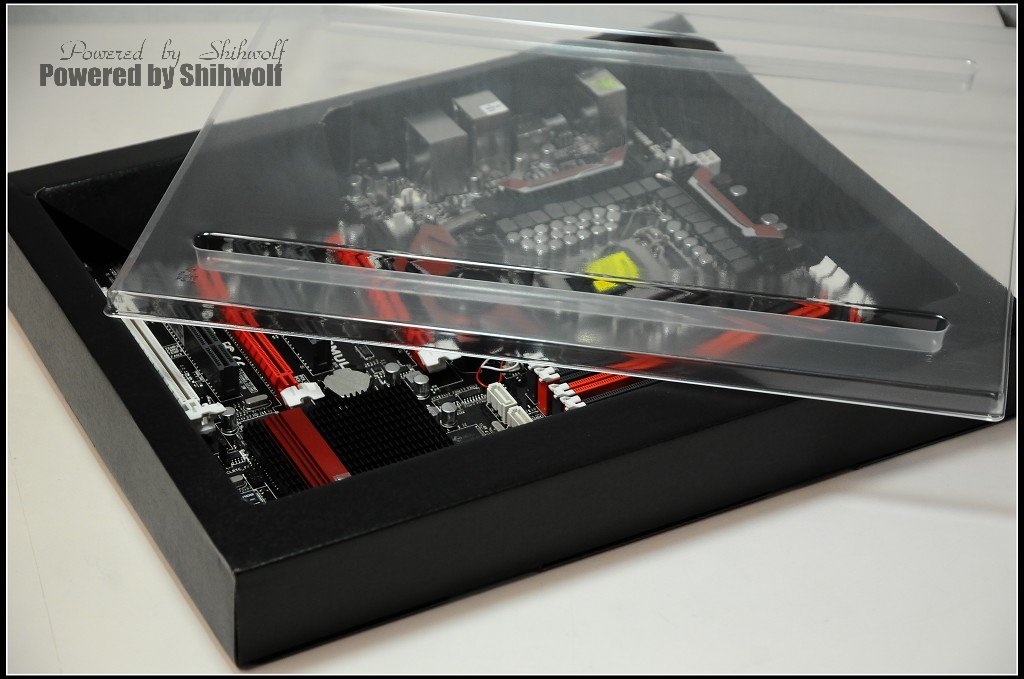

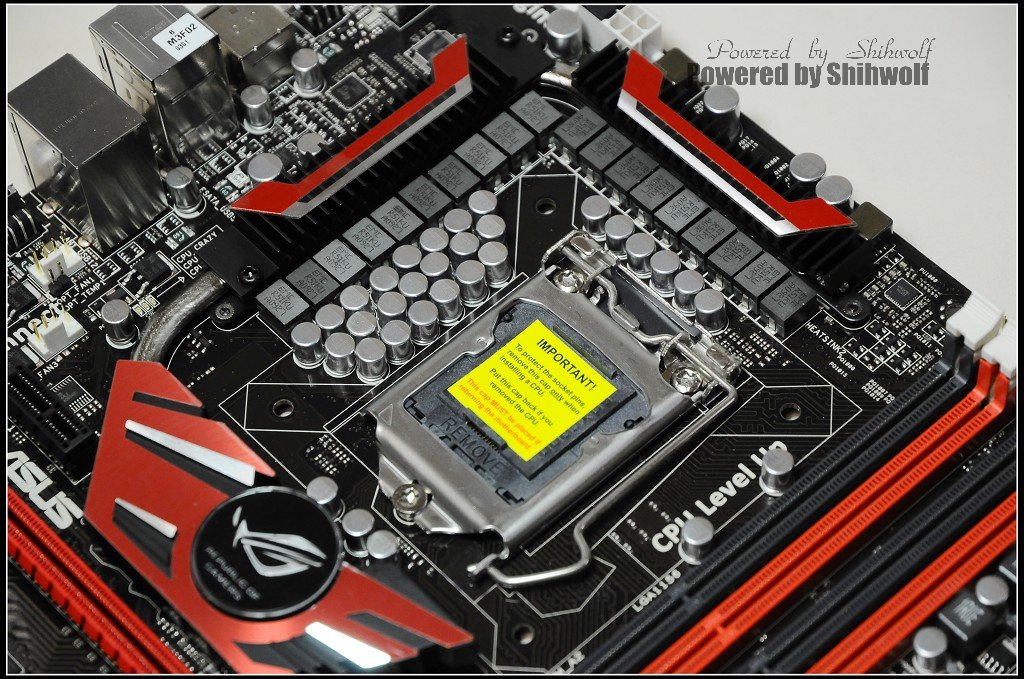

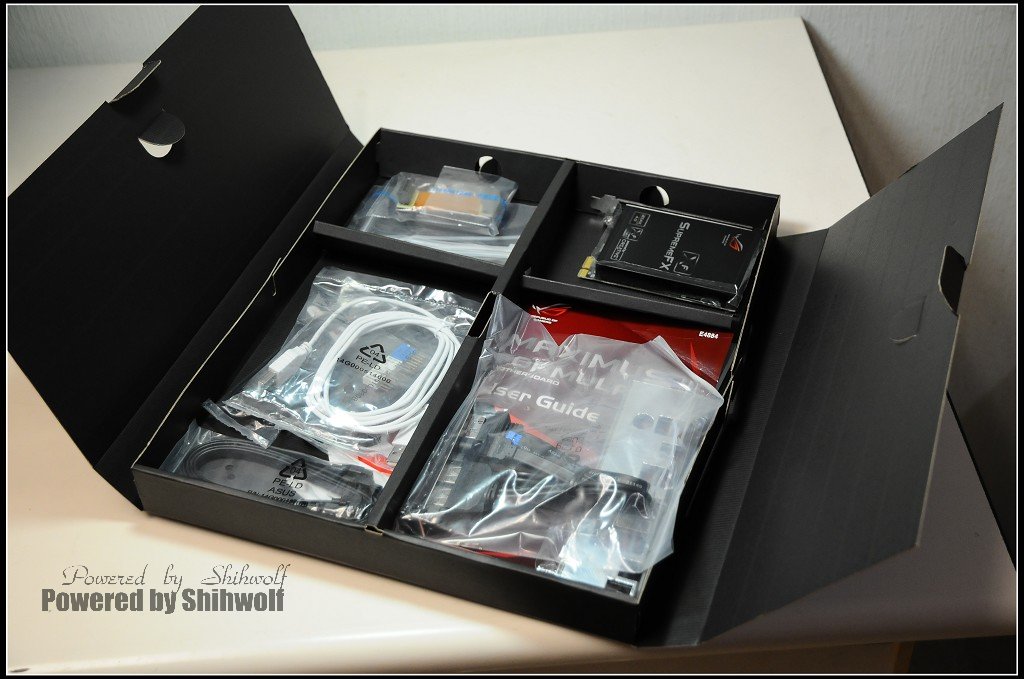

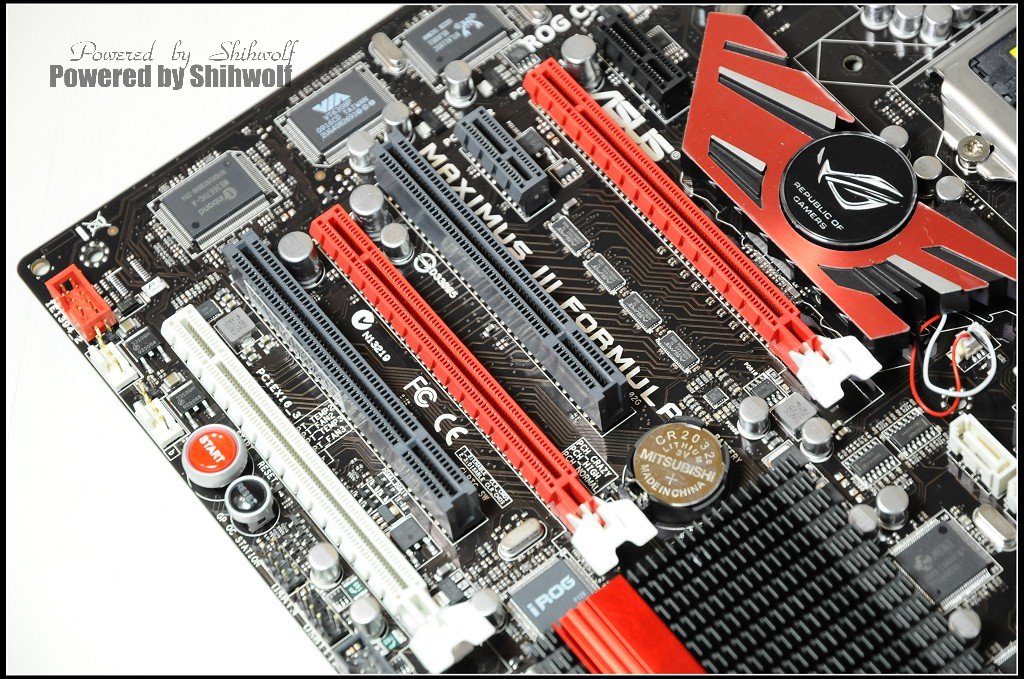

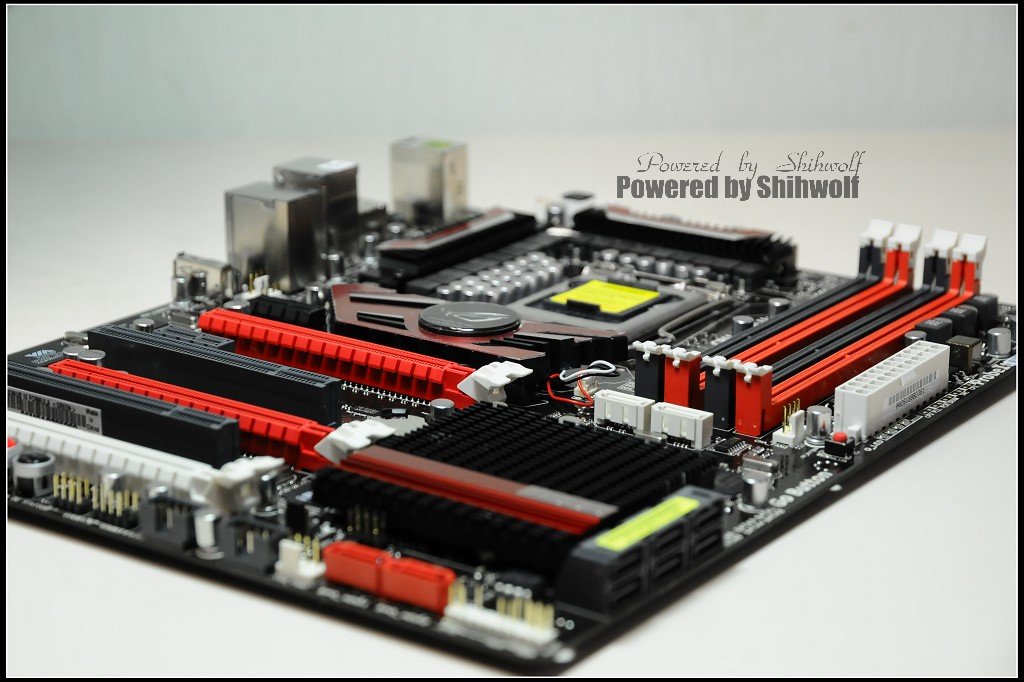

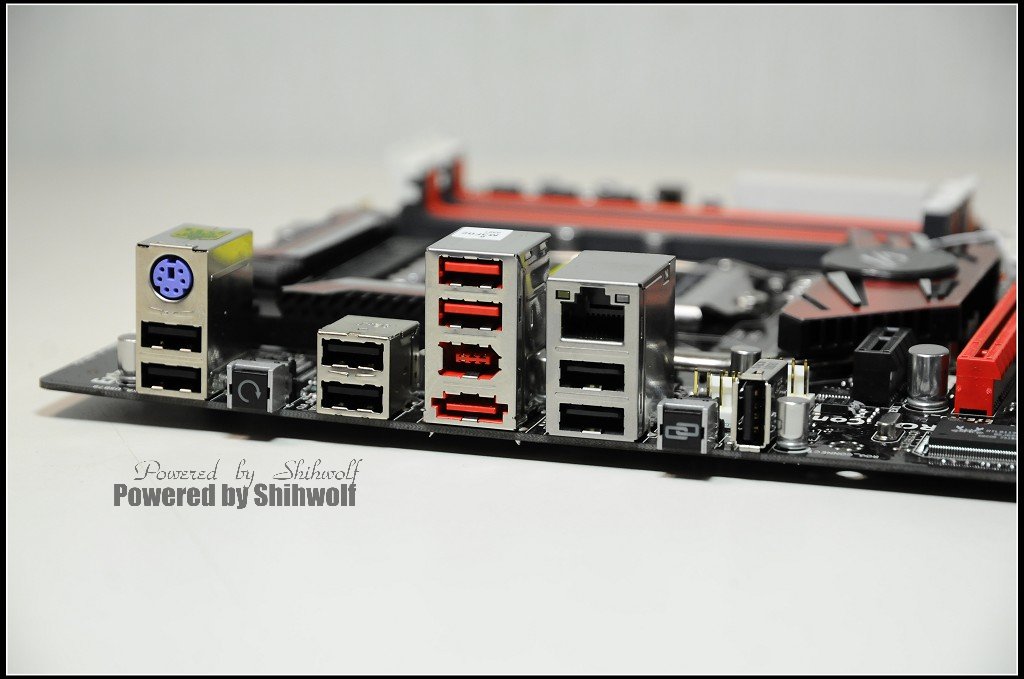

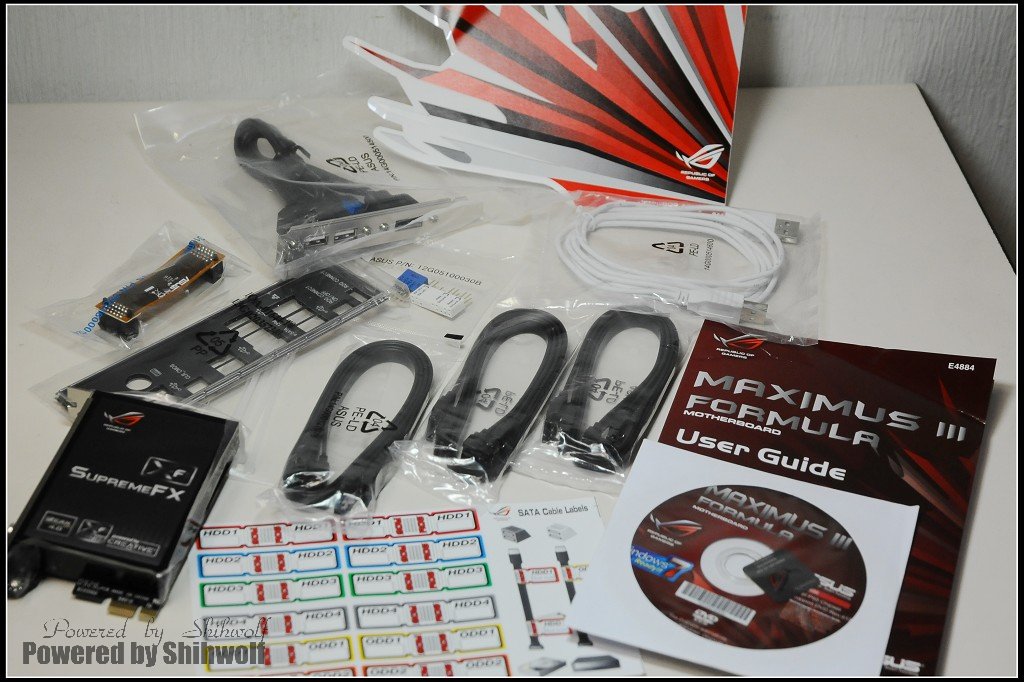

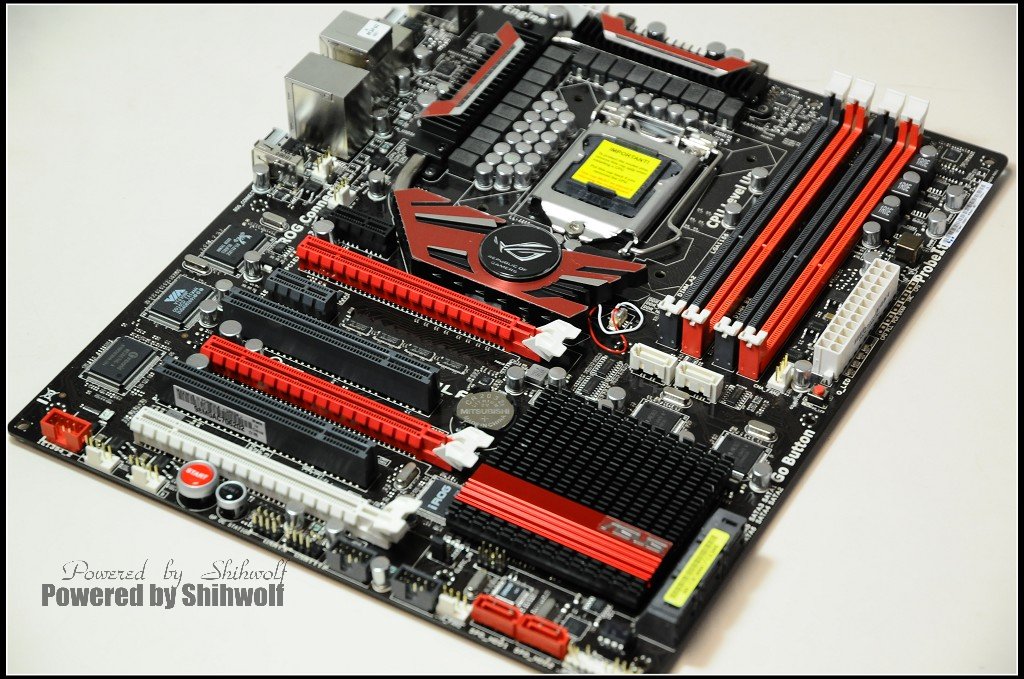

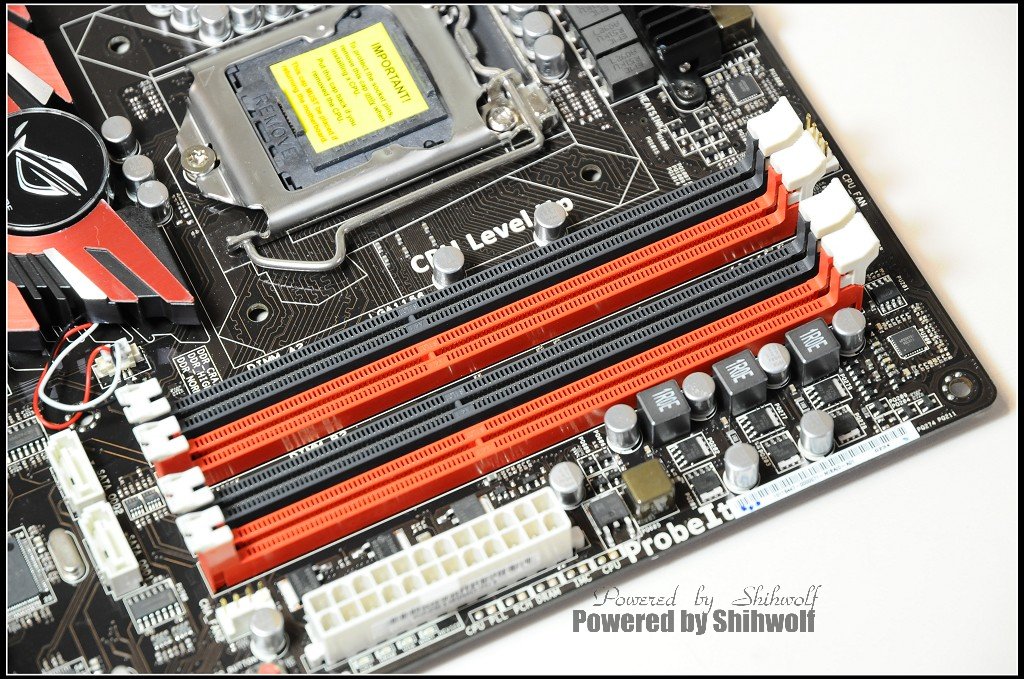

 先看配件盒的部份, 滿滿滿的配件無法一次點完.  將所有配件取出, 一字排開. 使用者手冊 & Driver. 較特別的是白色傳輸線就是使用在ROG Connect之線材. 另外, 現在SATA排線難以區分硬碟和光碟機使用, 所以ASUS 貼心的準備了小貼紙, 可以標記SATA排線所連接的裝置為何.  開盒! 主機版本體採用禮盒式包裝, 整塊透明上蓋幫這包裝加了不少分!  Maximus 3 Formula 現身! 黑紅配色實在是美極了! 主機版竟然可以做的如此漂亮, 看了就覺得很舒服.  這次, CPU側供電採用16+3向位處理. 16-phase CPU power, 3-phase VTT power  記憶體部份也有3向供電處理. 與Gene系列相同採用單邊卡勾式固定.  介面卡插槽部份配置為 2 x PCIe 2.0 x16 (紅色) support single at x16 or dual at x8 mode 1 x PCIe x16 (白色) supports at x4 mode 2 x PCIe x1 2 x PCI 2.2  Storage 部份如前文提到的. Intel P55 Chipset 6 xSATA 3.0 Gb/s ports (黑色SATA Port) Intel Matrix Storage Technology Support RAID 0,1,5,10 JMicron 322 controller and 2 x JMicron 363 controllers: - 2 x SATA 3.0 Gb/s port (下方的紅色接頭) supporting Hardware RAID 0 and 1 (SPD_HDD1 + SPD_HDD2) - 1 x External SATA 3.0 Gb/s port (SATA On-the-Go) - 2 x SATA 3.0 Gb/s port (上方的白色接頭) - SATA_ODD1 + SATA_ODD2  I/O 輸出側特寫. 最右方垂直之USB Port 則為ROG Connect專用之接頭.  |
||
|
2009-10-10, 04:14 PM
#2
|
|
|
Master Member
加入日期: Mar 2002 您的住址: 好人國
文章: 1,847
|

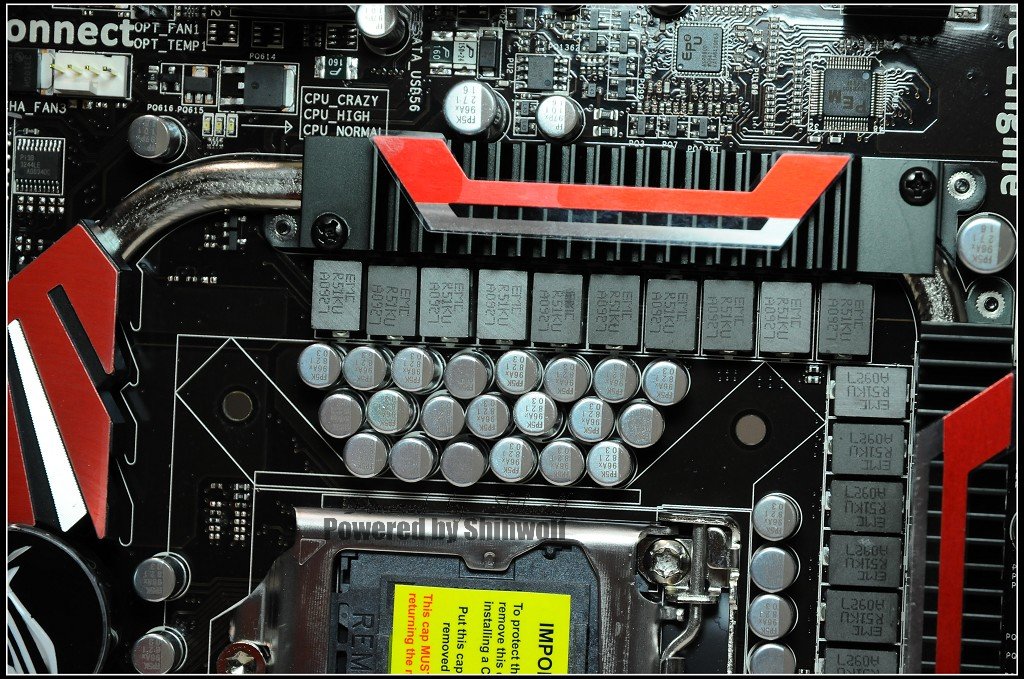

這次供電元件有些許修改, 電感電容的體積階有修正. 想必是為了釋放更多的空間給介面卡.

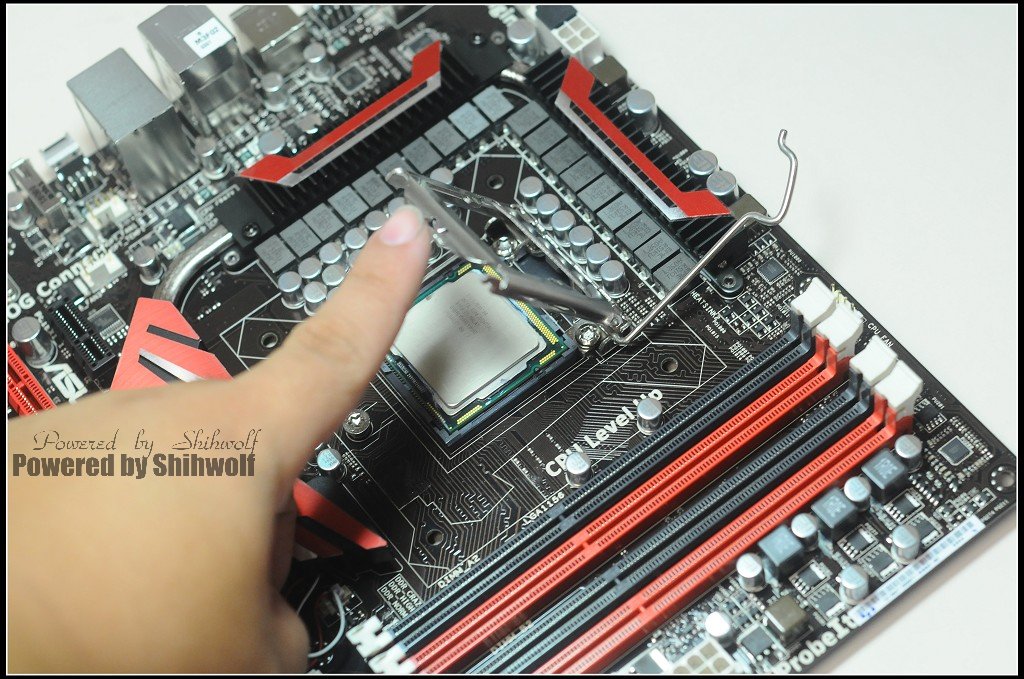

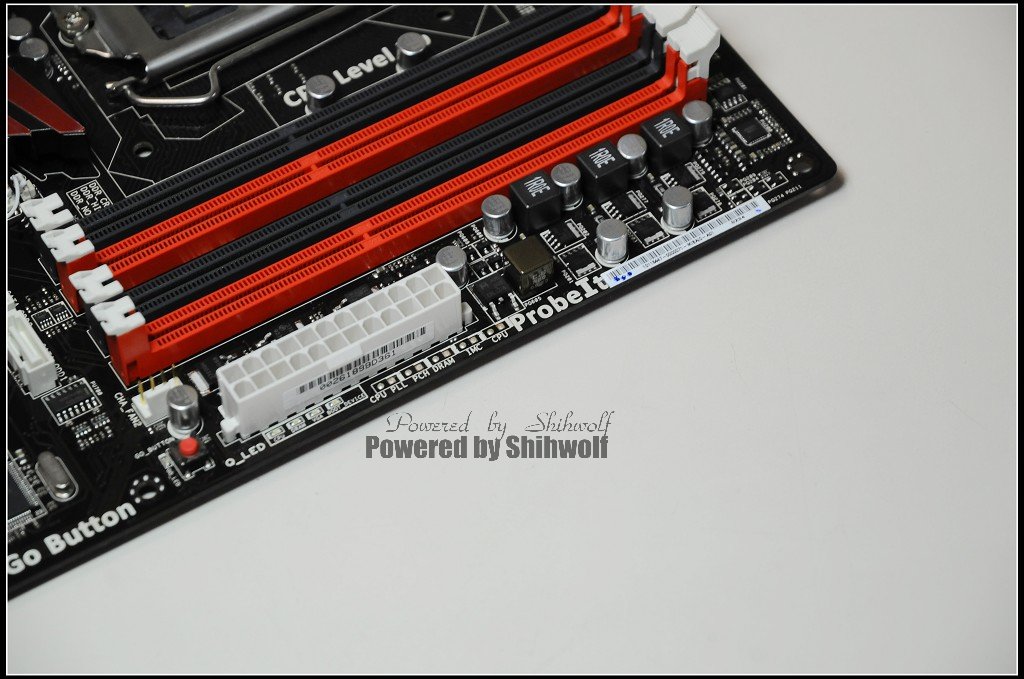

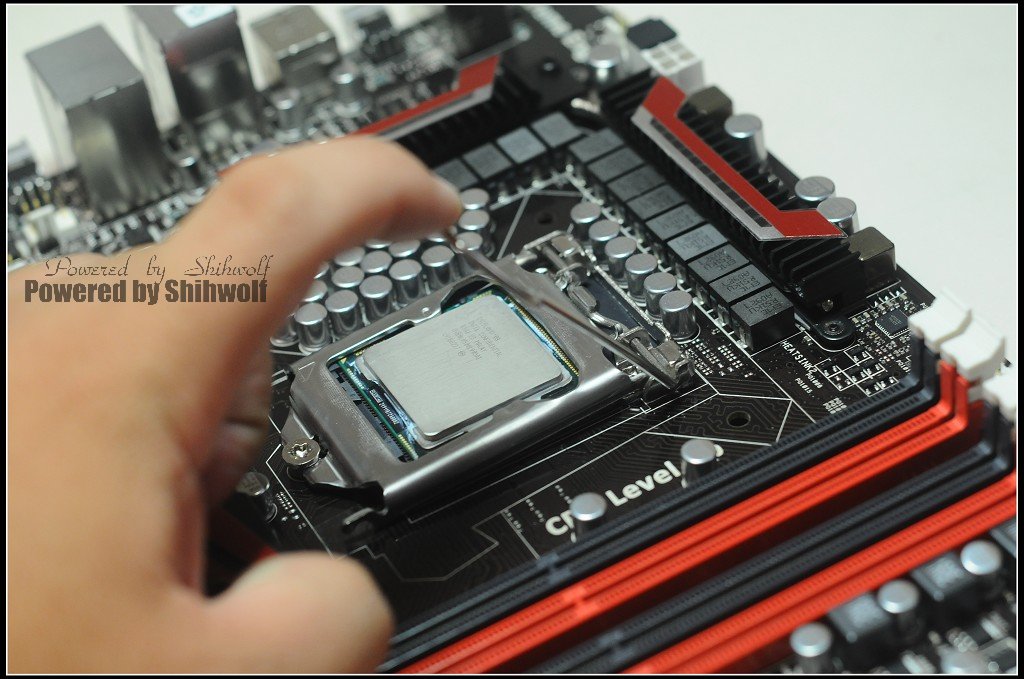

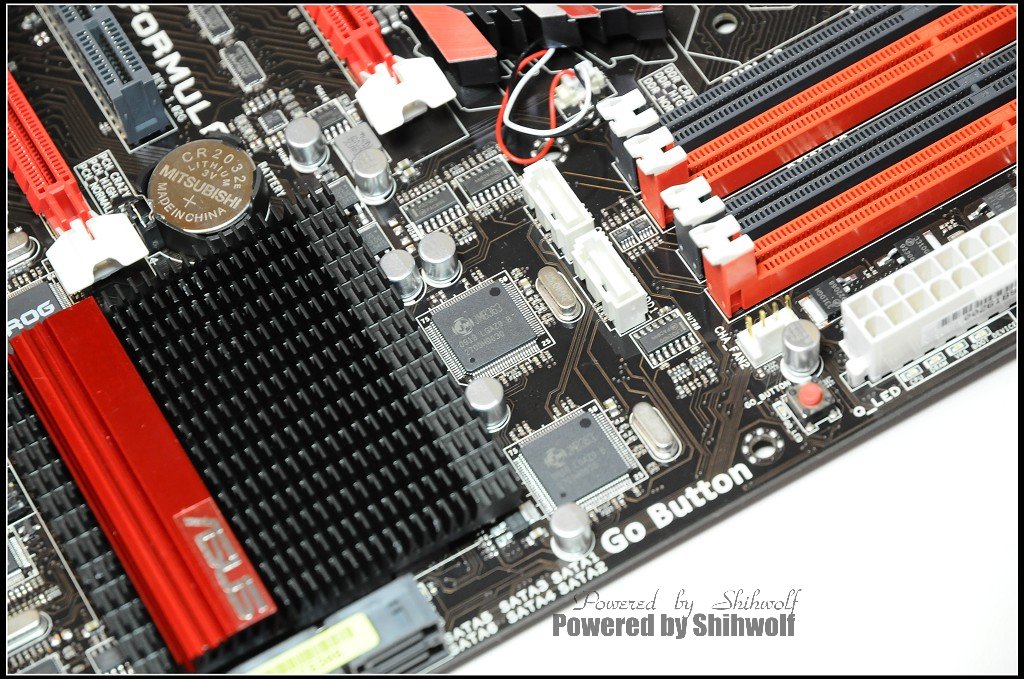

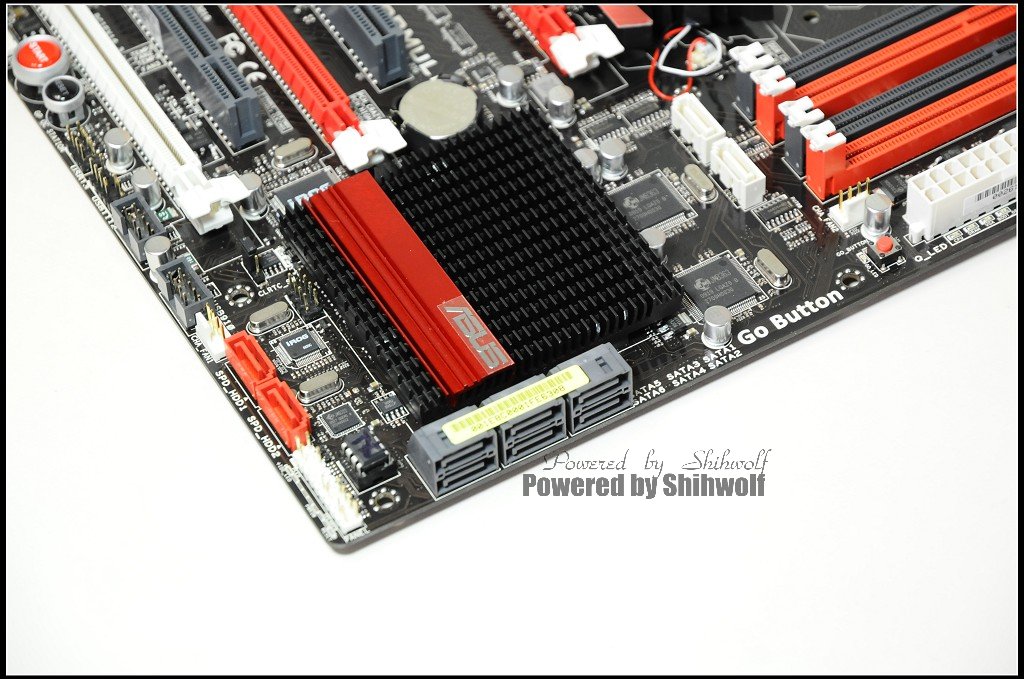

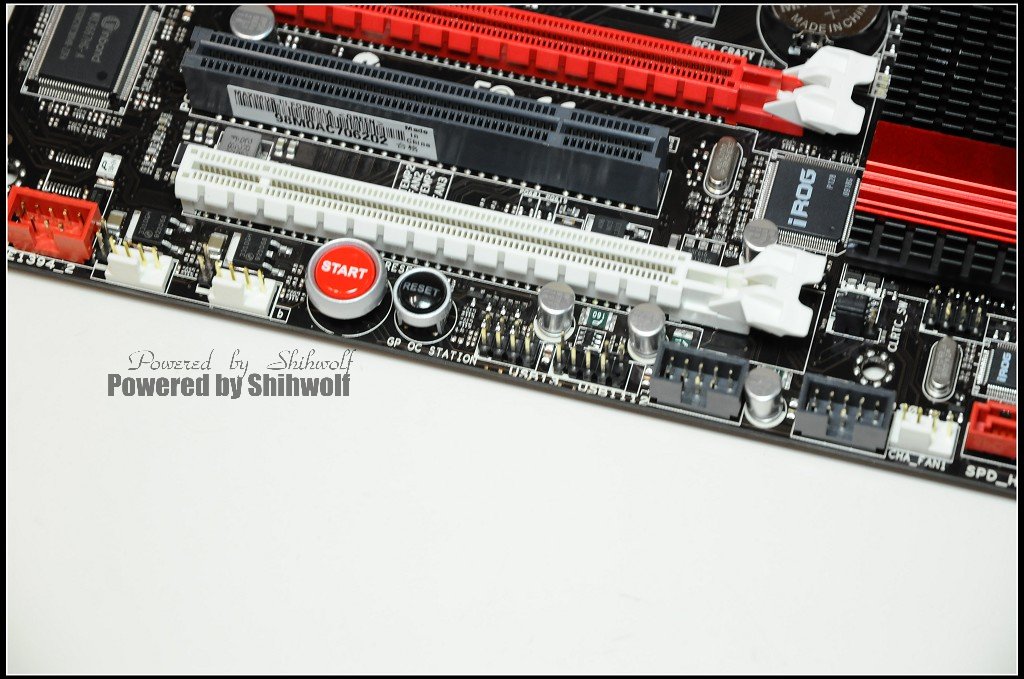

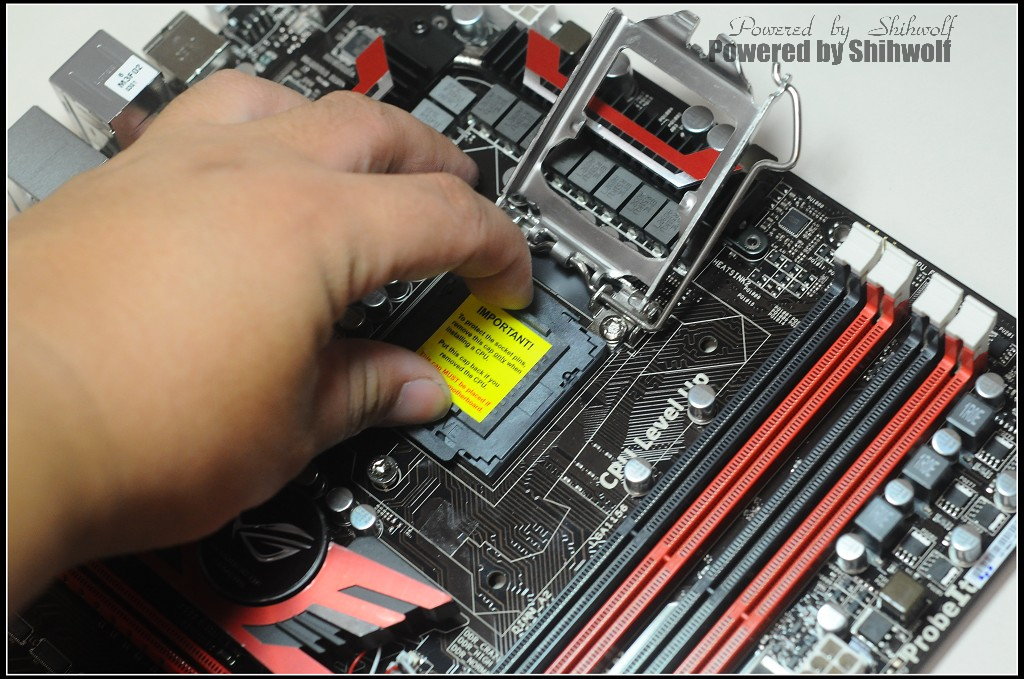

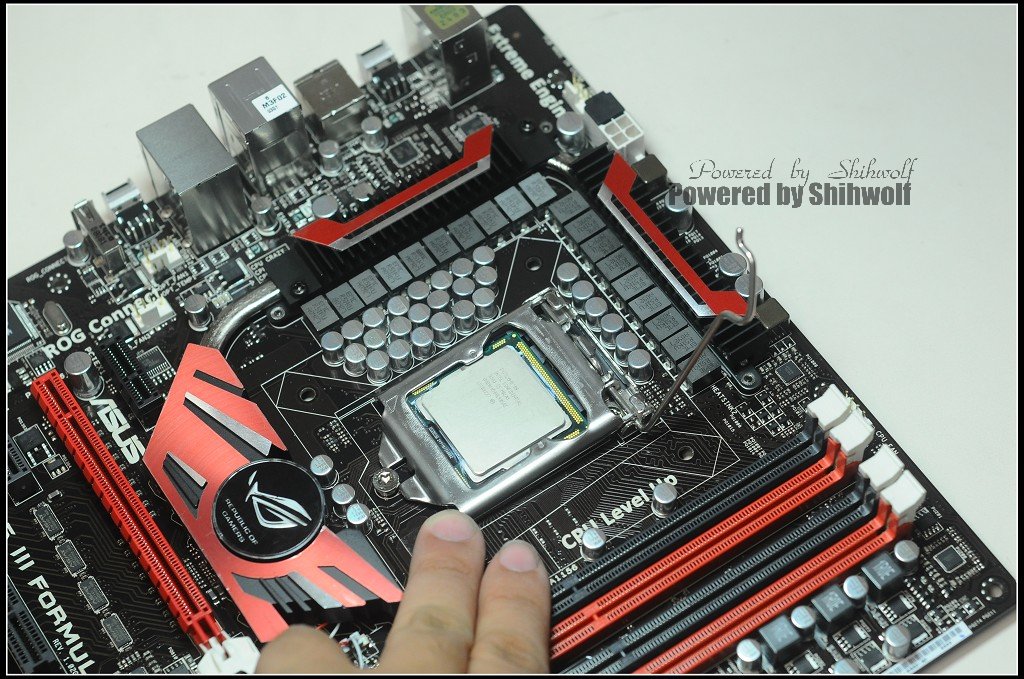

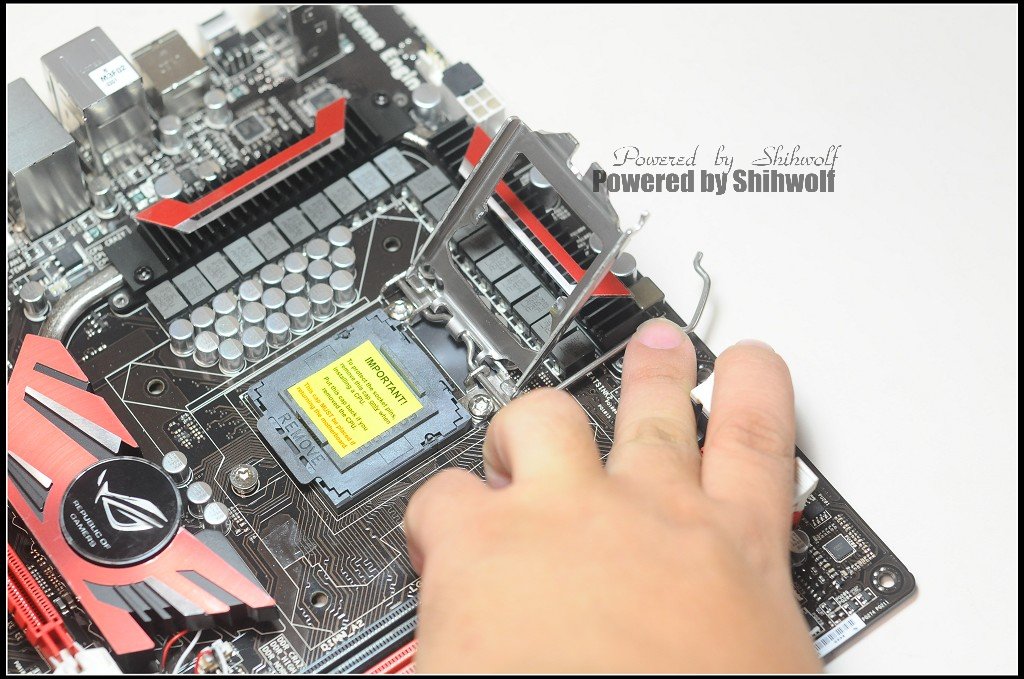

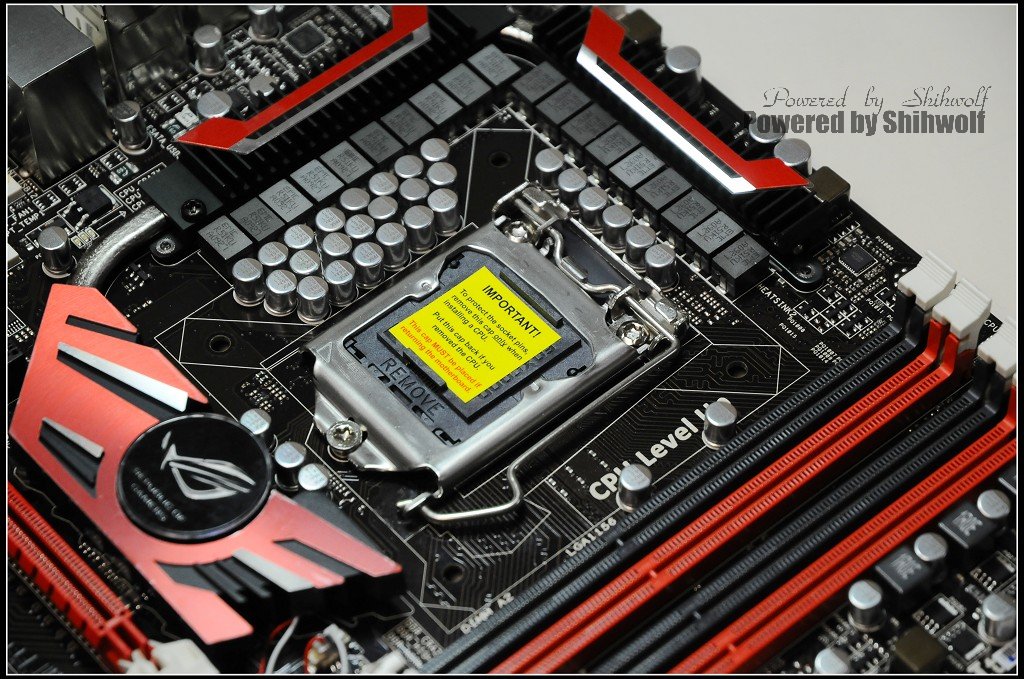

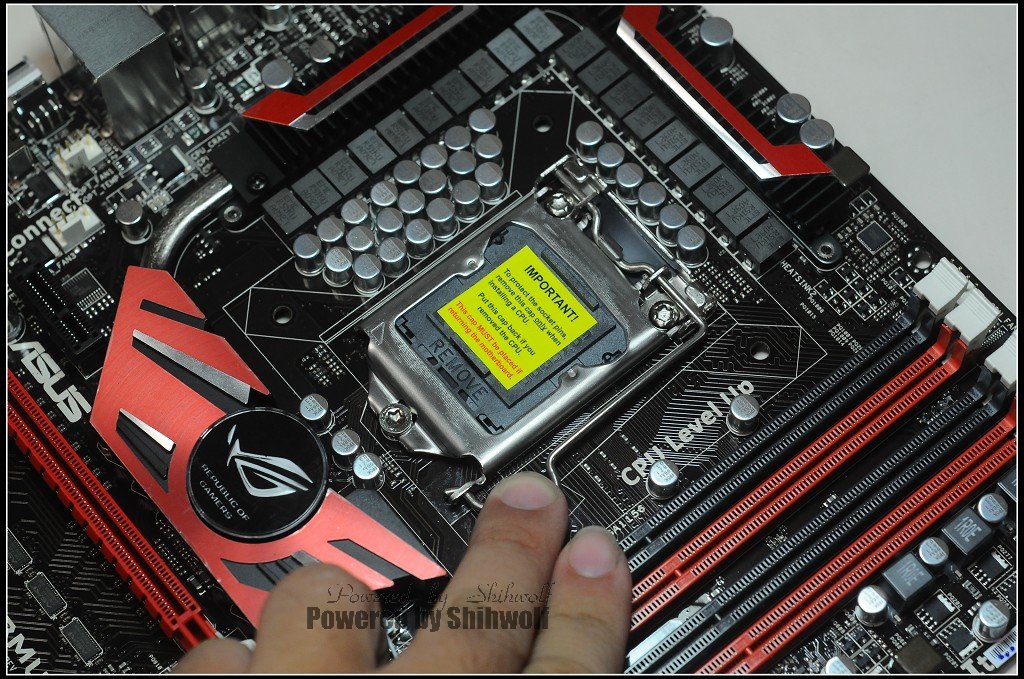

 而在主機版上的散熱器, 也修正了高度, 這也是為了釋放空間給Cooler.  ProbeIt仍保留下來, 不過沒有專屬的接座了. (其實這樣子已經足夠, 也是最佳化的配置) 而左方的Q_LED可以當做是簡單型的Debug燈號.(後文會提到) 最左方則是Go Button.  2 x JMicron 363 提供Hardware RAID.  Power & Reset Button, OC STATION 接頭.  接下來, 為各位教學LGA 1156 CPU的安裝方式.  首先, 將固定壓力桿釋放.  請將壓力桿釋放至底, 固定上蓋會自行翻起.  將CPU保護蓋拿起.  接著, 請將CPU放置於Socket內. 需注意方向性. CPU 兩側凹孔需對準Socket 兩根凸桿.  |
|
2009-10-10, 04:15 PM
#3
|
|
|
Master Member
加入日期: Mar 2002 您的住址: 好人國
文章: 1,847
|

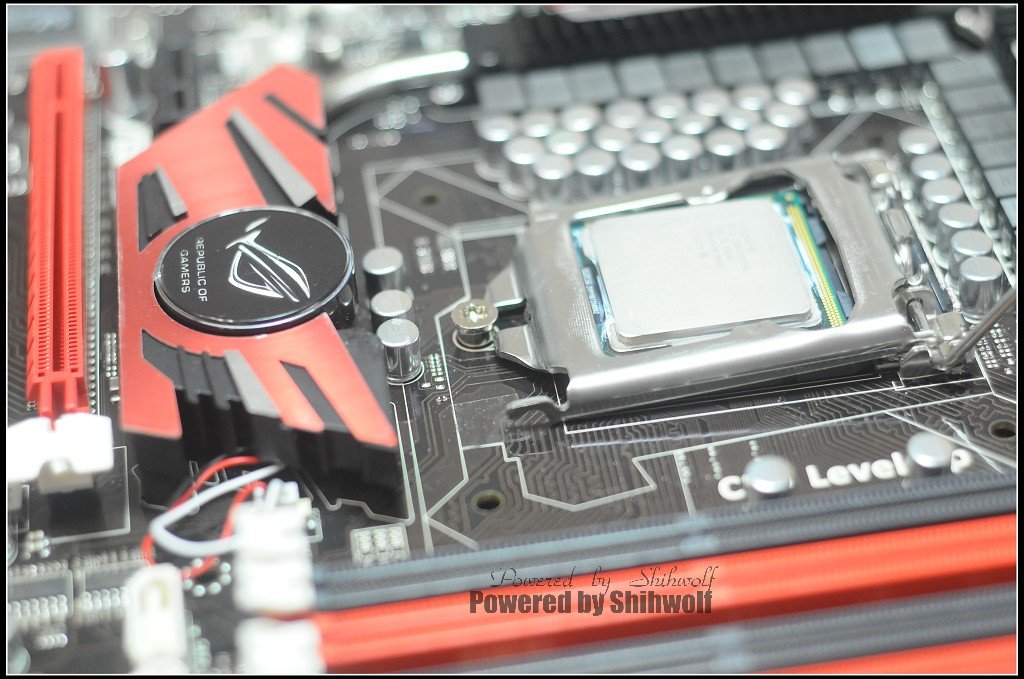

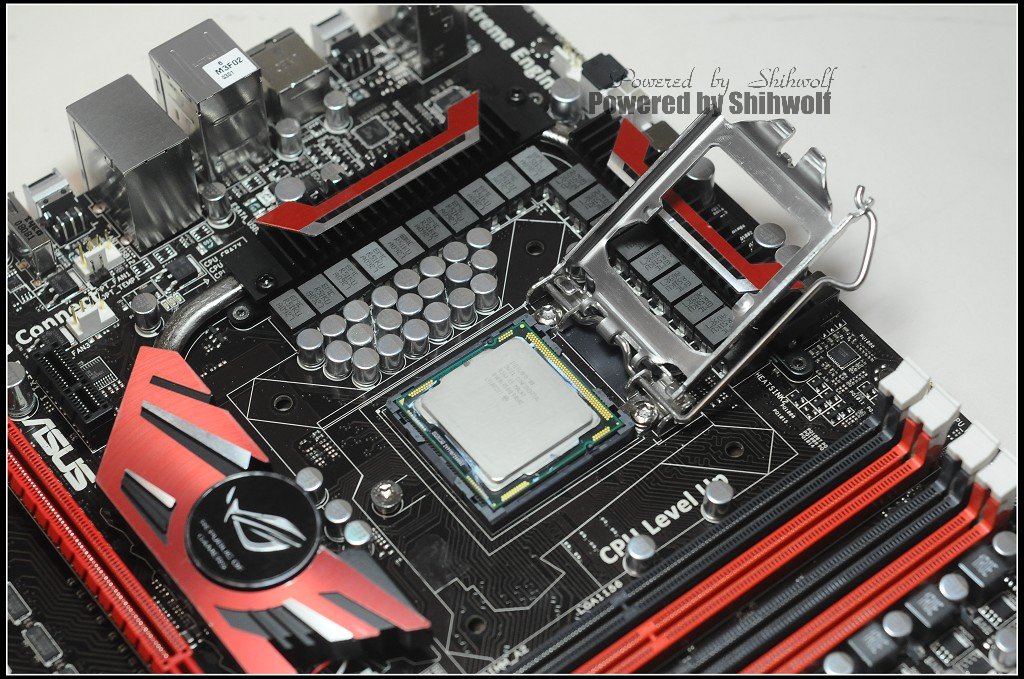

移動Socket 固定上蓋.

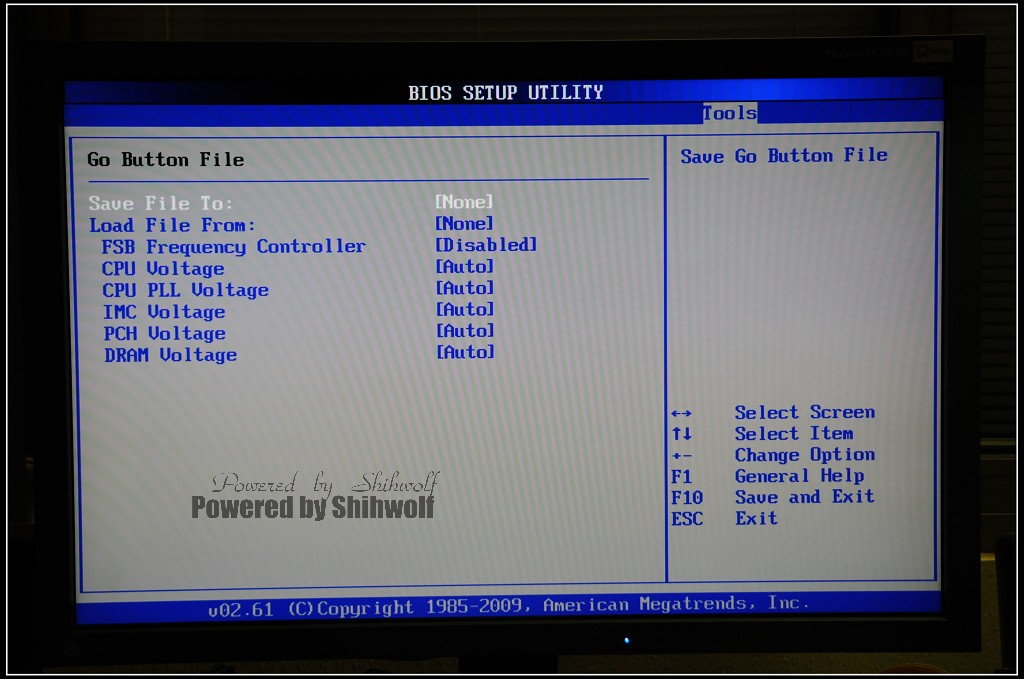

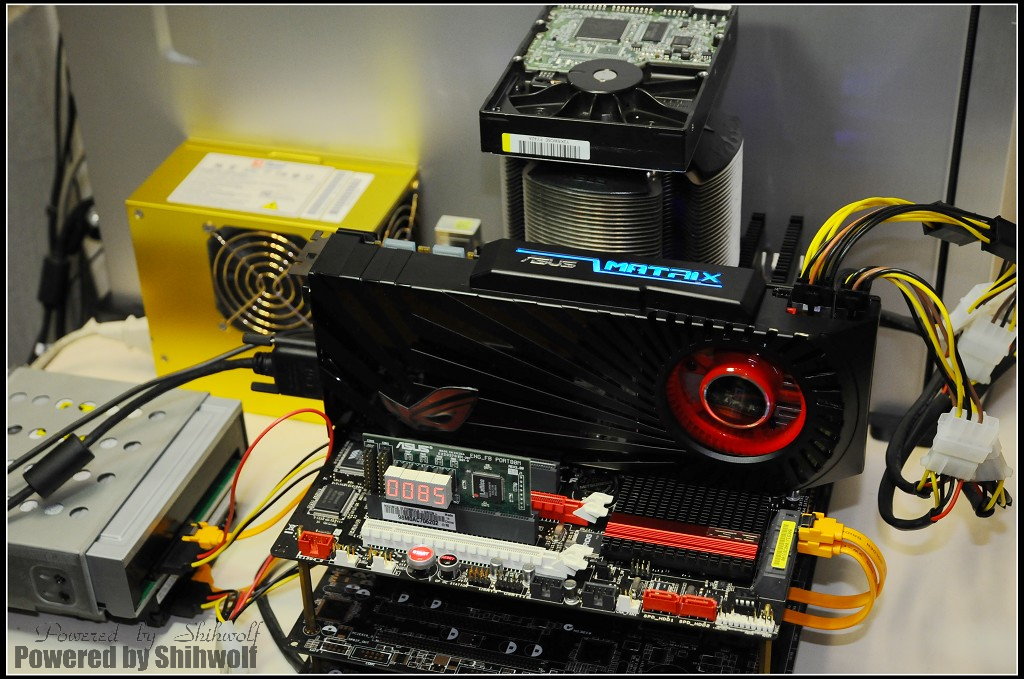

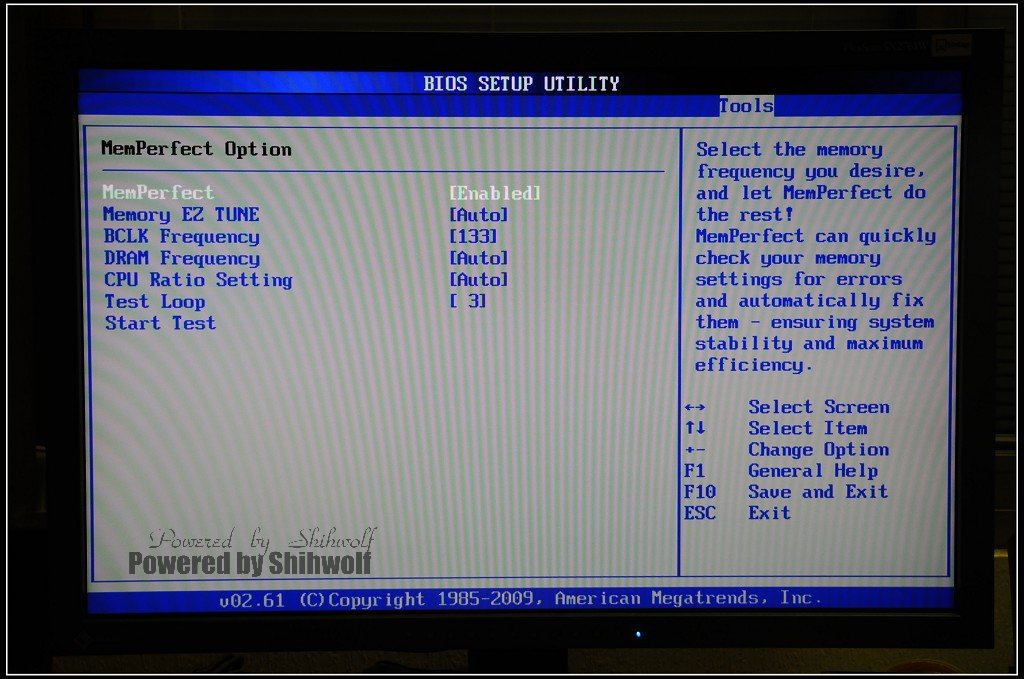

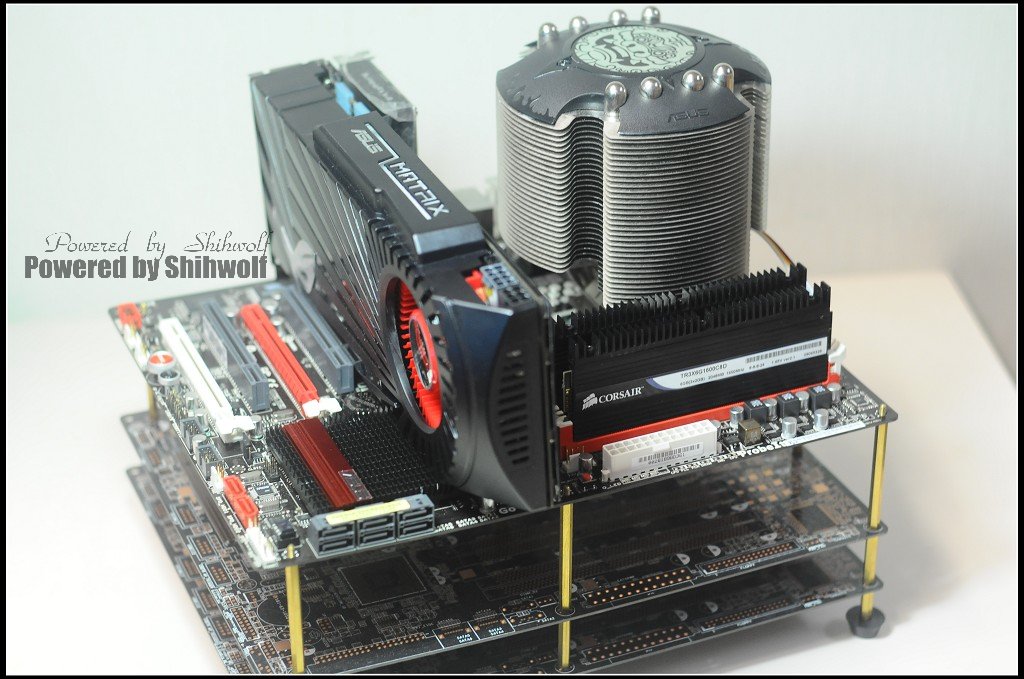

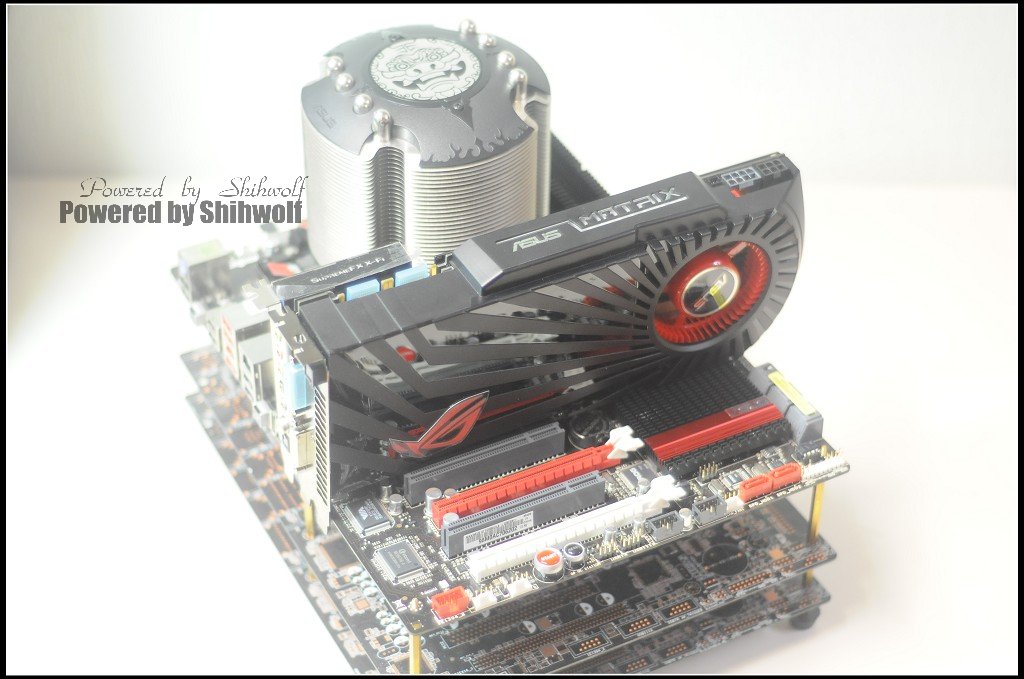

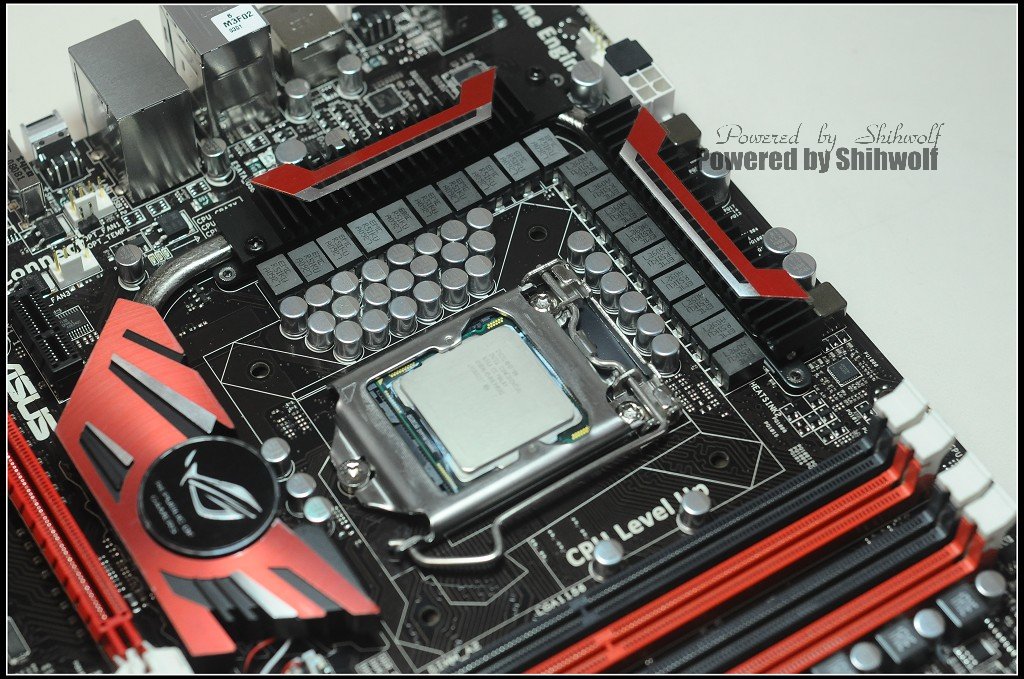

 需將固定上蓋放置最底部.  特別注意上蓋需被螺絲給固定住.  最後只需要將壓力固定桿歸位即可完全所有動作!  CPU 安裝完成!  上機了! 將測試平台架起, 黑紅配色的主機版當然要搭配黑紅配色的MATRIX 285才對味!  記憶體當然也要採用黑色的才有感覺!  老樣子, 新的平台, CPU風扇孔位又更改了, 手邊沒有相對應的Cooler, 只好再請出硬碟來幫忙! XD  接下來針對幾個特色介紹一下. Go Button, 前文有提到, 針對不同廠牌記憶體驅動方式做修正. 讓主機可以正常開機. 而BIOS底下更可以將已經順利開機的狀況做記錄, 未來更改記憶體時. 請先改BIOS即可!  MemPerfect, 在BIOS底下可以先行設定超頻的頻率和測試的圈數.  |
|
2009-10-10, 04:17 PM
#4
|
|
|
Master Member
加入日期: Mar 2002 您的住址: 好人國
文章: 1,847
|

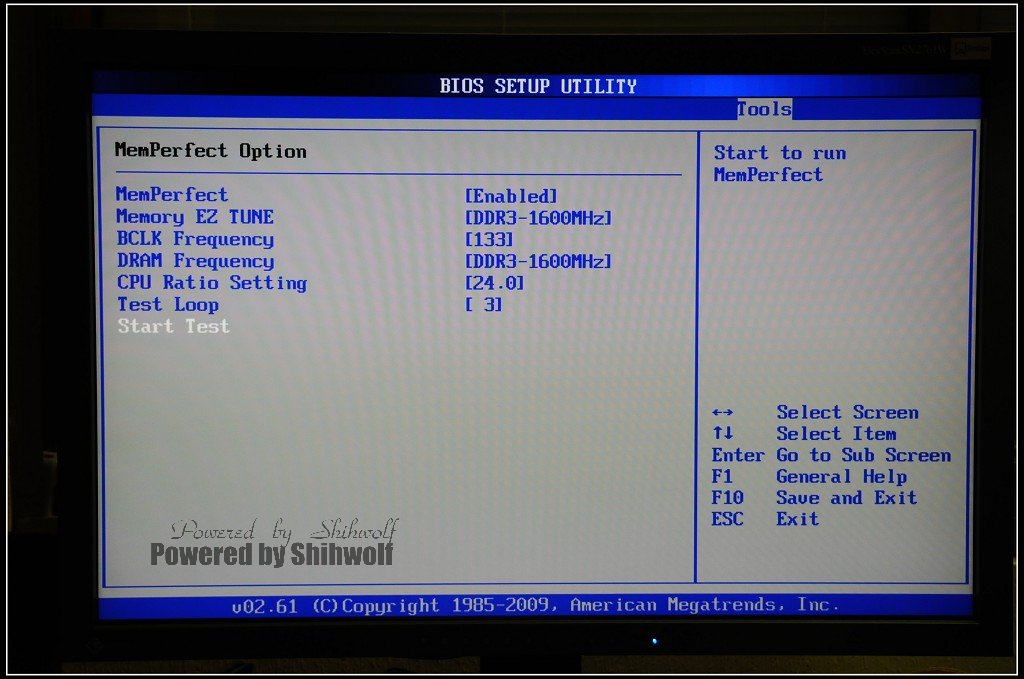

嘗試設定DDR3 1600, 甚至連CPU倍頻都可以設定. 選擇Start Test

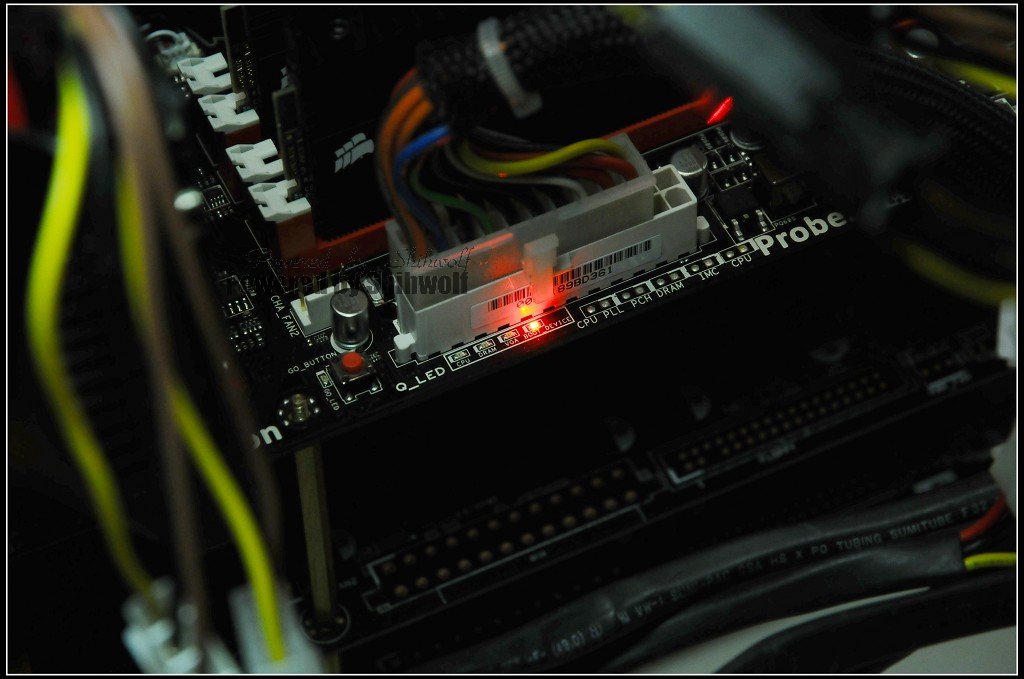

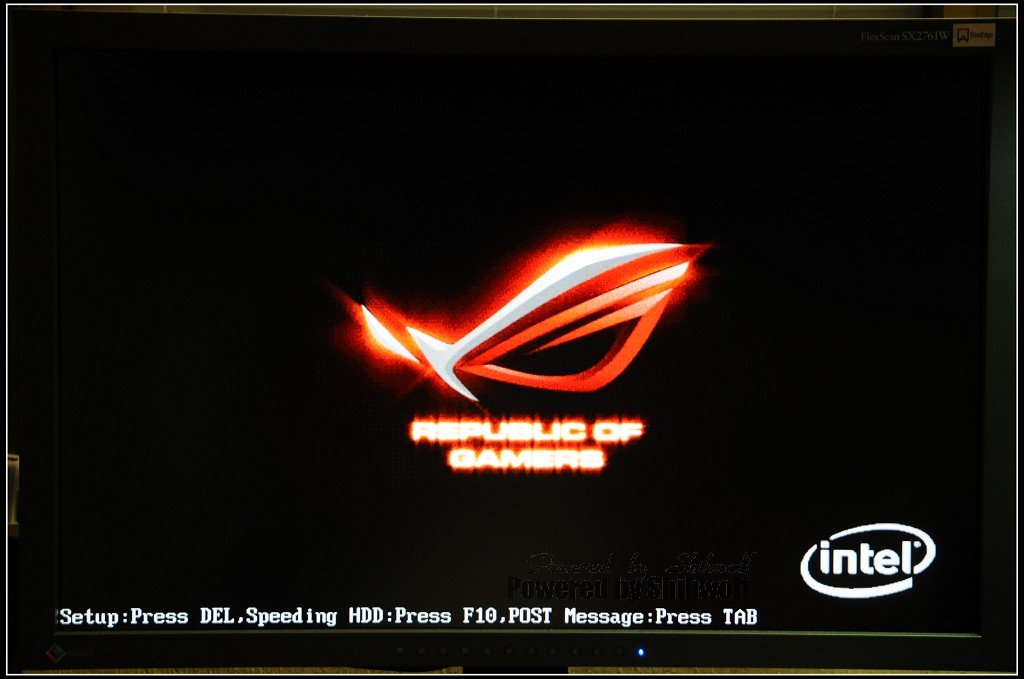

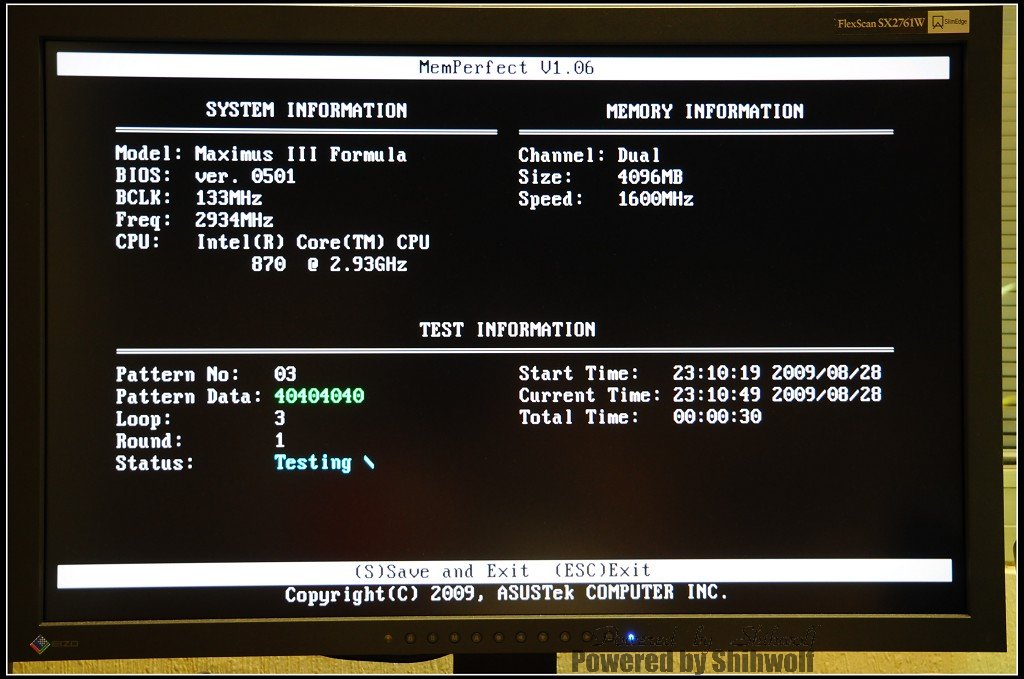

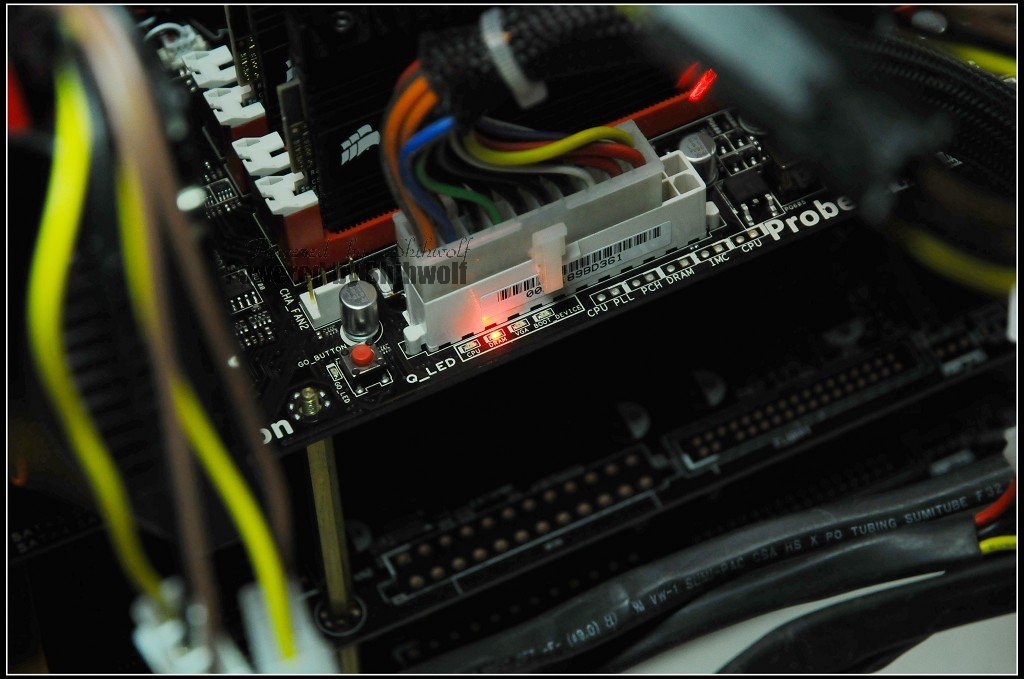

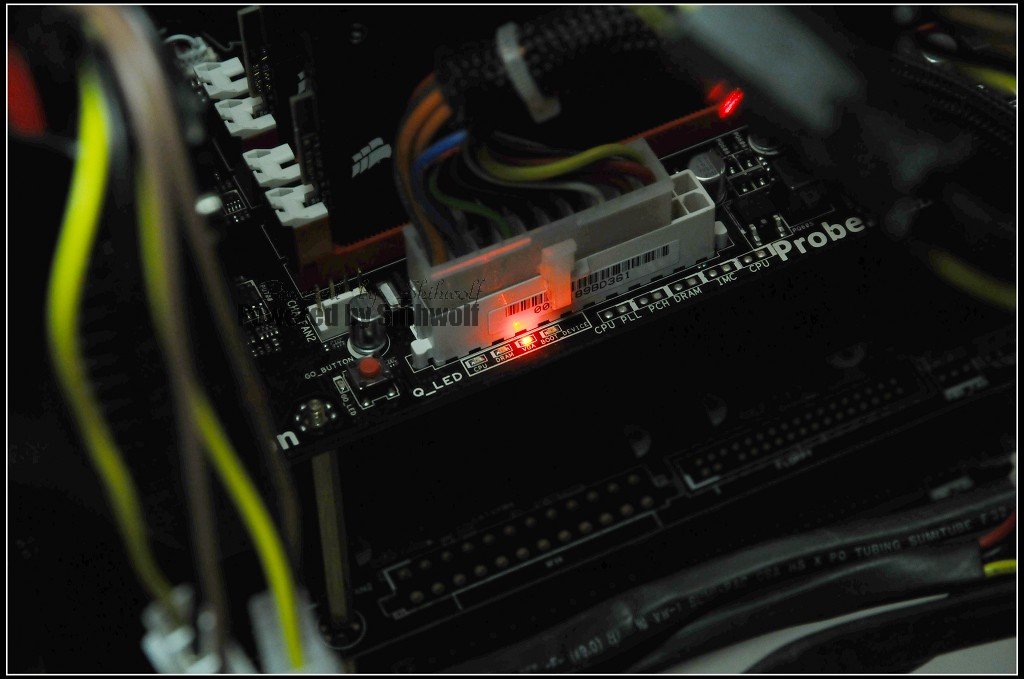

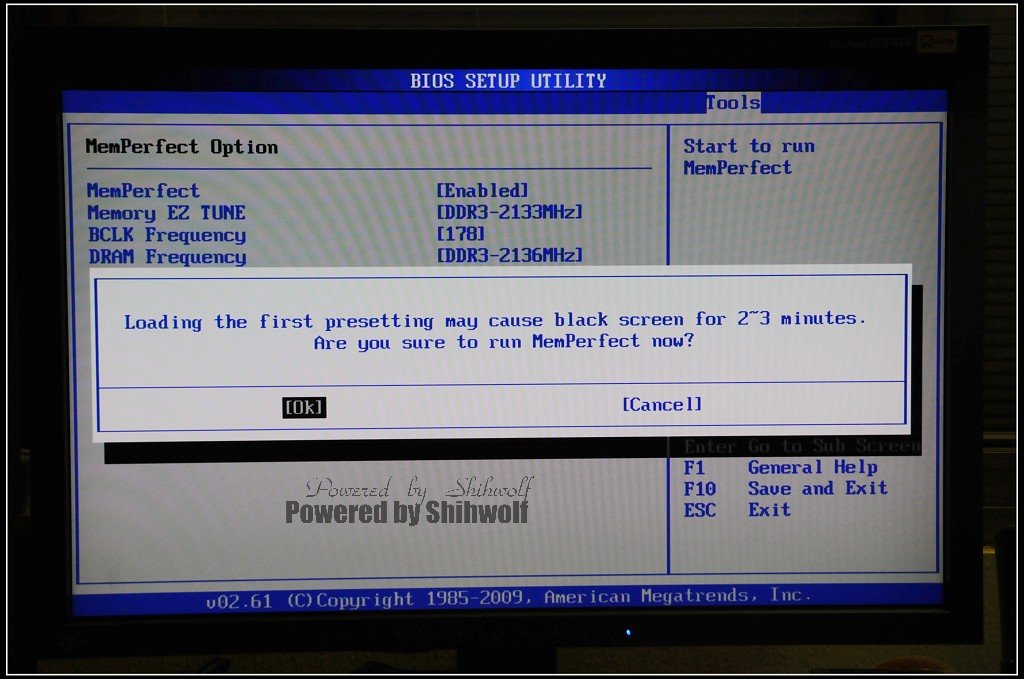

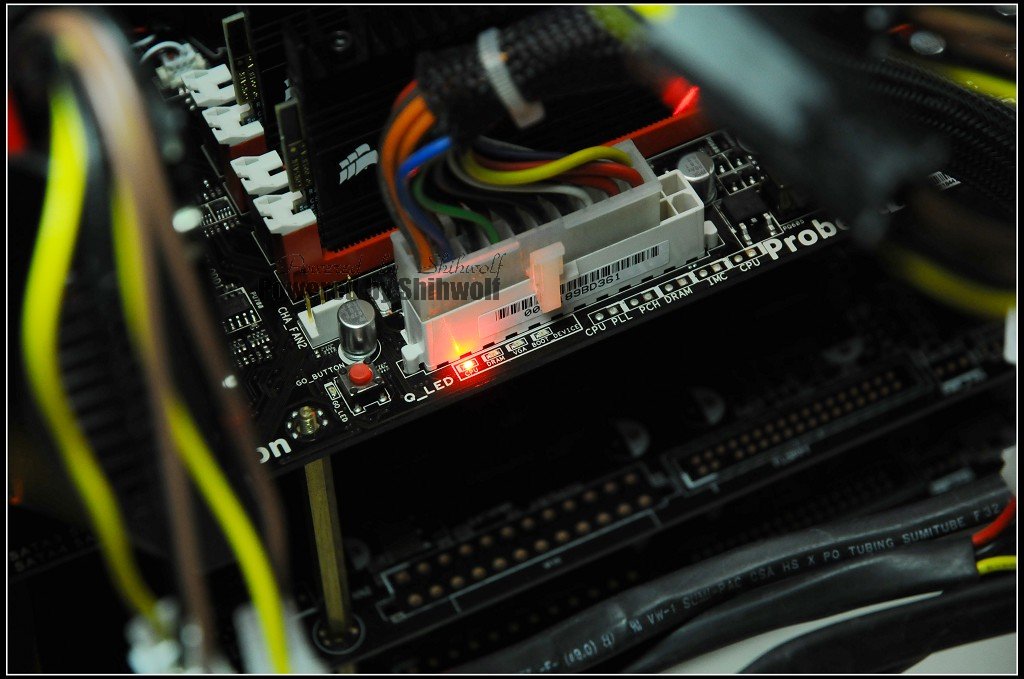

 跳出警示訊息, 詢問是否執行MemPerfect.  重開機, 秀出ROG招牌之眼.  開機起動順利檢查, Q_LED. 先確認CPU狀況.  CPU順利啟動, 確認DRAM.  DRAM啟動完成, 確認VGA.  當CPU, DRAM, VGA都順利啟動後. 會跳至BOOT DEVICE. 確認開機裝置.  執行MemPerfect. 此為穩定度的測試. 讓使用者了解自己設定的頻率和參數是否可以穩定運作.  -------------------------------------------------------------------------- 結語 : 新的平台, 除了Intel 本身大量的釋出利多技術外, ASUS ROG 這次又搬出了許多獨門技術. ROG Connect, Game First, MemPerfect, Q LED...另外再加上超正點的黑紅配色, 全新的供電設計. 對於打算新購入平台的朋友來說, 是非常值得考慮增加預算選購的! P.S : 因為工作較忙碌的關係, 未能呈現ROG Connect, Game First. 等眾多特色給大家, 是小弟覺得很遺憾的一件事. 不過從測試文可以發現. 08/28就測好的硬體拖到10/10才發. 各位如果要鞭就請小力點吧! XD |
|
2009-10-10, 04:19 PM
#5
|
|
|
Elite Member
加入日期: Oct 2003 您的住址: 下山了~~~~
文章: 5,281
|
漂亮又乾淨的一張板子~~~
樓主辛苦了
__________________
還是習慣一個人吃冷掉的便當 一種冷到心裡的滋味 光明呢....？到底何時才上的了岸.... 原來最後只剩我自己...... 人生好累哦...... |
|
2009-10-10, 06:21 PM
#6
|
|
|
*停權中*
加入日期: Aug 2005
文章: 3,050
|
I7-870
ASUS P55 ROG CORSAIR RAM ASUS GTX285 MATRIX 這些都是CP值很低，不過爽度超高的平台~~ 真是重金打造壓~ 話說POWER怎麼配上那種的? 那個是不是保瑞的酷熱戰士什麼的?? |
|
2009-10-11, 01:20 AM
#8
|
|
|
Elite Member
加入日期: Aug 2003
文章: 10,449
|
好精美的主機板, 華碩的東西愈作愈有質感, 這系列的....
|
|
2009-10-11, 01:27 AM
#9
|
|
|
Elite Member
加入日期: Dec 2003 您的住址: 偽大鬍子冰人XD
文章: 7,327
|
引用:
施兄的意思應該是說，當你SATA線很多的時候，就會比較難區別哪條線是接什麼裝置的 就像專門在作網通設施的人會在線上作標號一樣
