為什麼顯示卡拔下電容反而能開機...??

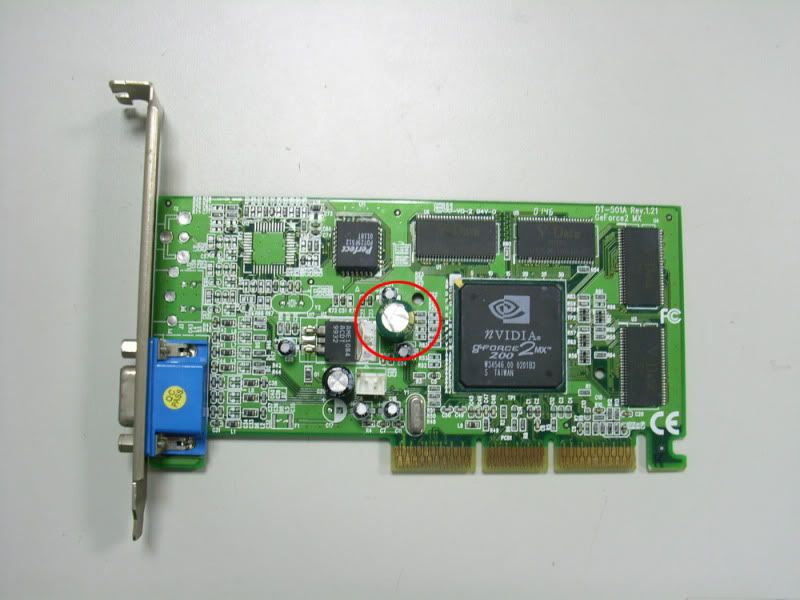

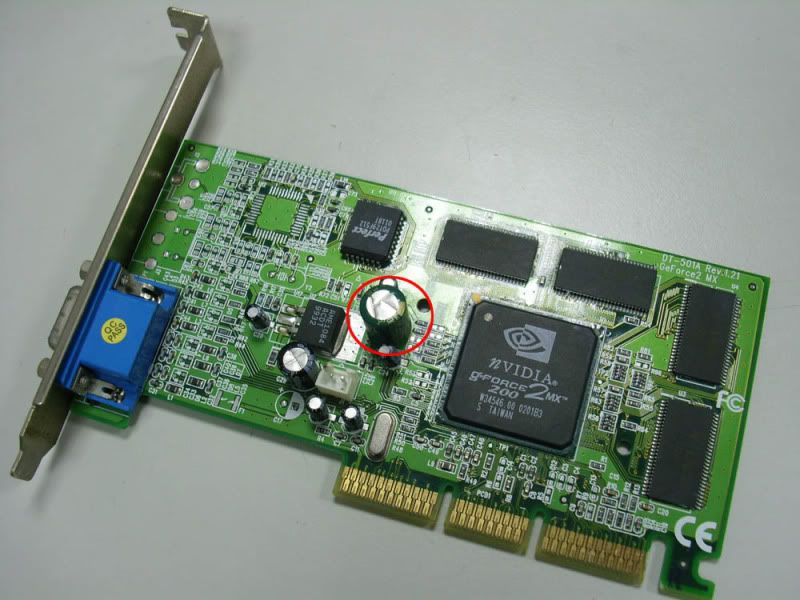

如下圖
紅圈中的電容(1200uf,整張卡上最大的電容),焊上去後,無法開機,會嗶嗶叫(找不到顯示卡) 焊上日系全新電容(同容量同耐壓)一樣無法開機 但是拔下這一顆後...神奇的事發生了,居然出現了bios測試畫面一直到偵測硬碟~~就當了 但是居然沒那顆大電容可以開機~~ 這樣看來好像顯示卡沒壞~~但為什麼焊上那顆反而不能用   此文章於 2009-10-05 05:07 PM 被 sorrojvr 編輯. |
|||||||
2009-10-05, 05:03 PM
#1
|
|
|
Golden Member
加入日期: Jun 2002 您的住址: 地獄18層
文章: 3,233
|
這片我還有好幾片有需要嗎
__________________
徵你不要的AM4 CPU 徵你不要的SATA接頭斷裂SSD
|
||
|
2009-10-05, 06:45 PM
#2
|
|
|
Golden Member
加入日期: Apr 2008
文章: 2,556
|
其實這片也沒在用了啦...只是很好奇原因是什麼~~
研究一下而已.. 那天拿錯測試卡才發現這個奇妙的事 這個卡的構造比較簡單,研究起來比較簡單.. |
|
2009-10-05, 11:39 PM
#3
|
|
|
Elite Member

加入日期: Jan 2002 您的住址: 閃亮亮的永和*~
文章: 6,096
|
引用:
那顆電容是16V的嗎？
__________________
歐洲輪胎滾動阻力&溼地煞車&噪音查詢 日本輪胎滾動阻力與溼地煞車查詢(歐洲阻力A＝日本阻力AAA)(歐洲跳過D) 貧弱家庭兒童愛心早餐計畫 手機請勿使用台哥大700MHz 4G LTE頻道，以免干擾無線麥克風運作。 推薦網站 我不爽健保局 巴士大叔之部<-華航飛安不良的原因 國家的遠見 站內特別推薦連結 yahoo賣片被抓 由於著作權法第八十七條第四款的緣故 賣海外正版是違法的喔(刪除紀念) 又有人受害了 好書推薦：快樂為什麼不幸福？ 本書不討論快樂更不討論幸福，講的是大腦如何理解世界。 好書推薦：大腦決策手冊 該用腦袋的哪個部分做決策？ 了解自己與別人怎麼使用腦袋瓜(因被發現是抄襲的所以下架了喔) 好書推薦：販賣債務的銀行 了解銀行如何使一般人建立錯誤的借貸觀念，讓老百姓成為金融佃農，一輩子替銀行工作 好書推薦：企業的性格與命運 企業的本質是無道德的，企業努力的把自身成本轉嫁成社會成本，以大幅提高獲利。 DVD 好書推薦：沒有中國模式這回事！ 雖然書名有中國，但其實是講近代全球經濟史，讓你從經濟學的角度理解歷史。 好書推薦：搶救35歲 十五張證照找不到好工作、四十歲結婚成家是常態、雙薪家庭也只敢生一胎、房貸要背到七十歲… |
|
|
2009-10-06, 04:56 AM
#4
|
|
|
Golden Member
加入日期: Apr 2008
文章: 2,556
|
都是6.3v
圖片上那顆是1500uf 6.3v,之前上過3種1200uf 6.3v,也試過了1000uf 6.3v 還是不行~~ 今天又把它拆下來,又可以開機了.....怪怪 |
|
2009-10-06, 09:28 AM
#5
|
|
|
Golden Member
加入日期: Dec 2003
文章: 3,688
|
可以看一下拆完電容，卡的正反面照片嗎?
以電容耐壓值來看應該是 3.3V 或是更低的電源。 如果換張卡就能正常開機， 那表示拆完電容後的卡沒有正常運作，應該是部分工作異常。 可能是電壓轉換或是主要顯示晶片的問題。 Anything is possible...
__________________
報導者 疫苗進行式：COVID-19全球疫苗接種即時追蹤 給真的珍惜自己帳號的人: 停權帳號 申請復帳方式。 台灣事實查核中心 為IFCN國際事實查核聯盟合作夥伴, 為台灣打擊錯誤訊息。 滑坡謬誤 (Slippery slope) 是一種非形式謬誤，使用連串的因果推論，卻誇大了每個環節的因果強度，而得到不合理的結論。 LGBT人物列表 世界會因為不同的崎見而多樣化, 卻會因為歧視而步向對立。 美研究壓倒性共識：同性戀家庭與異性戀養育的子女並無差異, 發明癌症試紙的同志男孩 [分享]Asrock 939Dual-SATA2 與 BBA X800XL 相容性問題!! 使用 Microsoft TweakUI 關閉 Autorun.inf 死雞 11 SMART BAD 請注意 手上有 死雞 12 的朋友請注意!! 屎雞 韌體更新!! 上映中 Barracuda 7200.12 Firmware Update "CC3E" Amazfit 米動手錶青春版 錶面更換步驟 & 錶面下載 |
|
2009-10-06, 11:33 AM
#6
|
|
|
Advance Member
加入日期: Sep 2000 您的住址: taiwan
文章: 358
|
沒電路圖,不敢肯定
不過應該是顯示晶片供電模組的電源輸出電容 雖然沒修過顯卡 但以小弟曾經維修NB主機板的經驗 有可能是下列因素 1.該電容短路 2.正負極接反 3.電容焊接不良導致2隻腳短路 4.PCB版已經損毀 至於為何拔掉可以開機 有可能是因為電容短路造成顯示晶片沒有電源輸入 拔掉電容後電壓恢復正常, 但無電容濾波,電壓不穩定導致無法長時間正常工作 |
|
