[問題]如何將機殼前置HD-Audio接頭接在PCI Express Sound Blaster X-Fi Titanium Fatal1ty Professional
最近新購進一張PCI Express Sound Blaster X-Fi Titanium Fatal1ty Professional,
由於現在沒啥時間玩Game,買這張應該就夠.看到它的彩盒上寫支援面板HD-Audio, 請問該怎麼作才能將機殼前置Mic/Line out的方式,和音效卡串聯,這樣好像就可以 省下I/O盒,然後可以透過前置機殼面板,直接使用耳機或麥克風....  謝謝!! |
|||||||
2009-07-27, 10:42 PM
#1
|
|
|
*停權中*
加入日期: Jun 2008
文章: 551
|
引用:

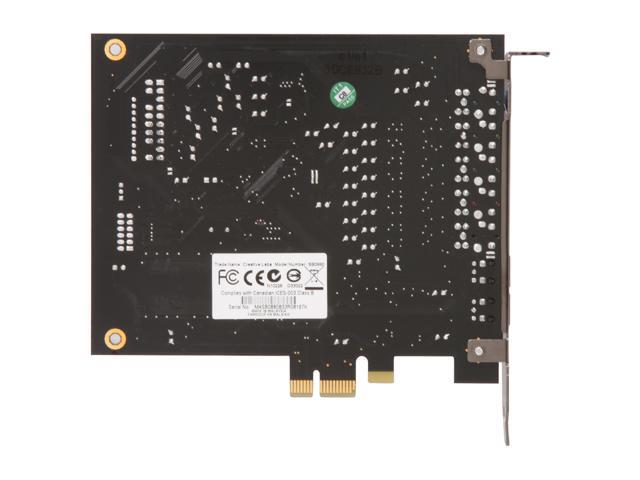

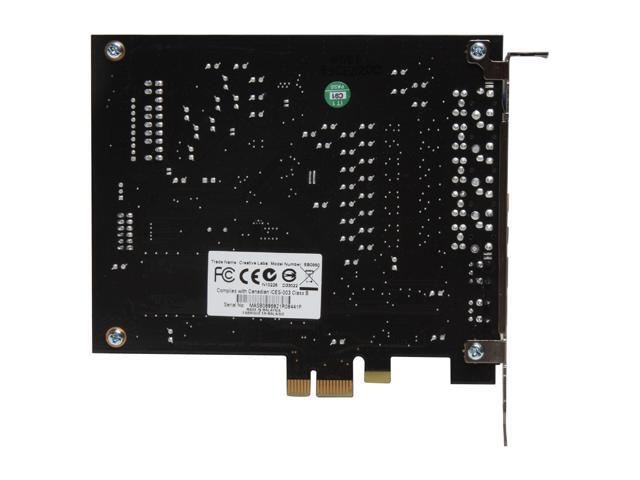

這張是 Titanium Fatal1ty Professional 的底部.  這張是 Titanium 的底部.  這張是 Titanium 的正面.  偏右上角, 有一個右向突出, (正面看)五根 ping 的就是接機殼耳機輸出的部分. (其實是有兩排九根, 不是十根的原因是因為有缺一個 ping) 你可以對照一下, 看是 Titanium Fatal1ty Professional 是哪幾根, 因為 Titanium Fatal1ty Professional 的 ping 比較多. 根據這張右側面的照片, 應該是偏右側那一排雙層 ping 從左邊開始數過來, 上下兩排加起來的九個 ping. 可以看出來下排左數第二格缺一個 ping, 應該就是偶前面說缺的那一個 ping.  |
|||
|
2009-07-28, 07:44 AM
#2
|
|
|
Master Member
加入日期: Nov 2001
文章: 1,954
|
了解,回家試試看,謝謝圖解.
|
|
2009-07-28, 10:19 AM
#3
|
|
|
Elite Member
加入日期: Sep 2006 您的住址: Mt.Ali
文章: 4,548
|
如果直接去Creative下載說明文件﹝不知直接連有沒有用﹞：
http://ccfiles.creative.com/manuald...manual%20TC.chm 就會看到這對照圖：  對著編號8那組套下去應該就對了； 不過，他有說明不支援AC97規格，所以如果您機殼是用AC97， 而非HD Audio﹝它們pin腳相容﹞，那麼接耳機時可能會有噪音出現
__________________
簽名檔配備常常僅供參考，所以不列了 |
|
2009-07-28, 07:41 PM
#4
|
|
|
Master Member
加入日期: Nov 2001
文章: 1,954
|
謝謝各位熱心的圖解,問題已解決了....可以透過機殼面板HD-Audio接頭接在音
效卡上,但.......創巨是真的要逼人買I/O盒嗎?  因為接前置面板看音量控制,開Mic的輸入, Line-In輸入就被關掉,難不成一定要 透過I/O盒才能同步Mic/Line In錄音輸入嗎? |
|
2009-07-28, 10:25 PM
#5
|
|
|
Elite Member
加入日期: Sep 2006 您的住址: Mt.Ali
文章: 4,548
|
前方mic與後方line in不能同時用，這好像是Creative一開始支援HD-Audio就有的毛病
但環顧其他廠牌，除了Asus以外，似乎也沒其他家的中高階音效卡有做出機殼介面的支援， 所以只能將就用一下  弟就超期待哪天Onkyo也能支援一下
__________________
簽名檔配備常常僅供參考，所以不列了 |
|
2009-07-29, 10:19 AM
#6
|
|
|
*停權中*
加入日期: May 2004
文章: 2,140
|
引用:
沒錯 C牌特色>< 甚至很早以前的LIVE時代就這樣 MIC與LINE IN等輸入不能同時取消打勾@@ |
|
|
