電壓輸出穩不穩；OCCT準不準！？簡單電表隨便測…(轉貼)
OCCT這個不用錢的軟體，最近一年多以來相當受歡迎~~

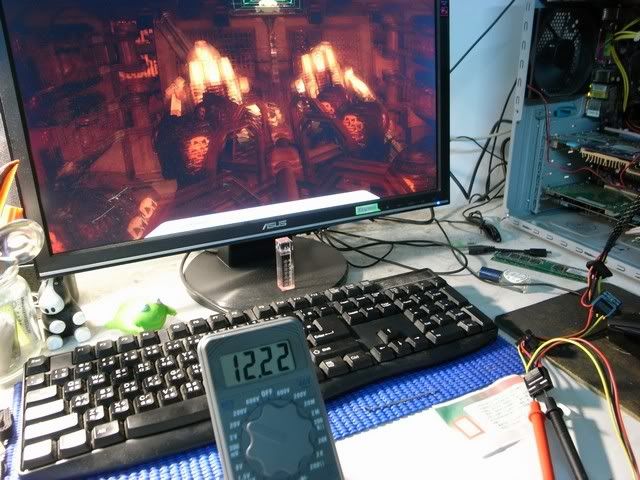

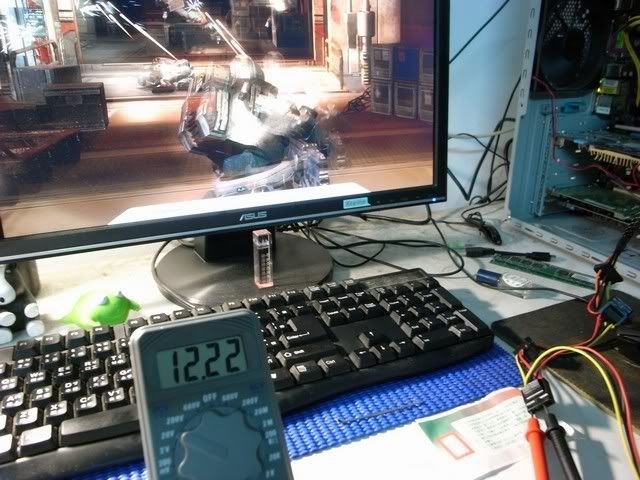

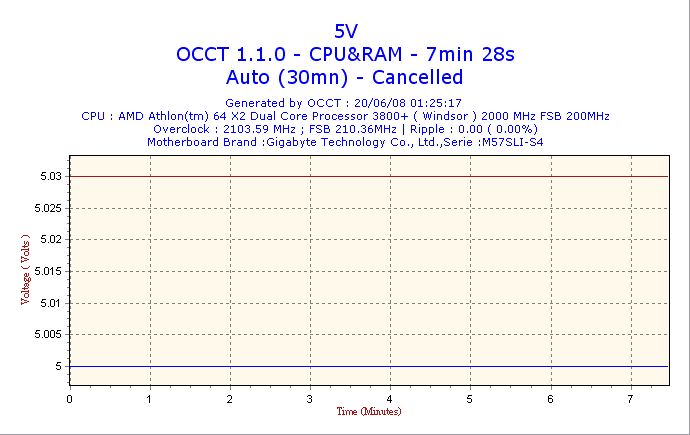

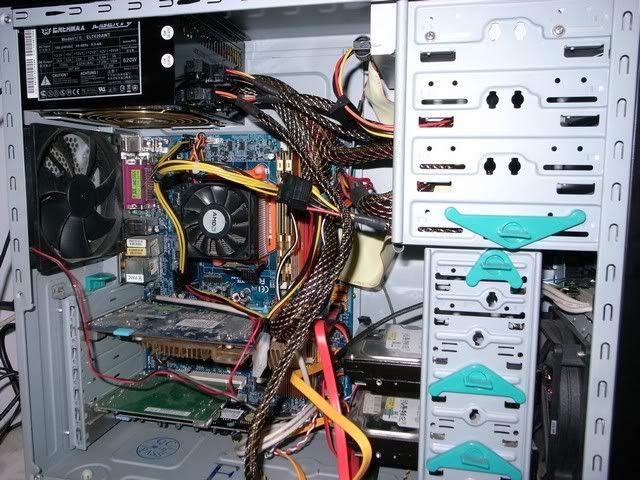

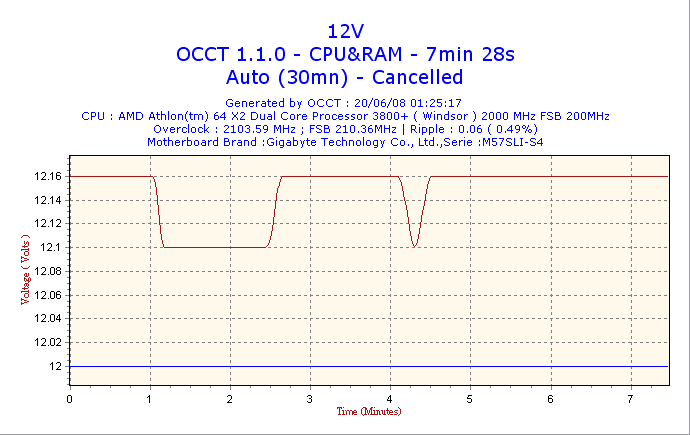

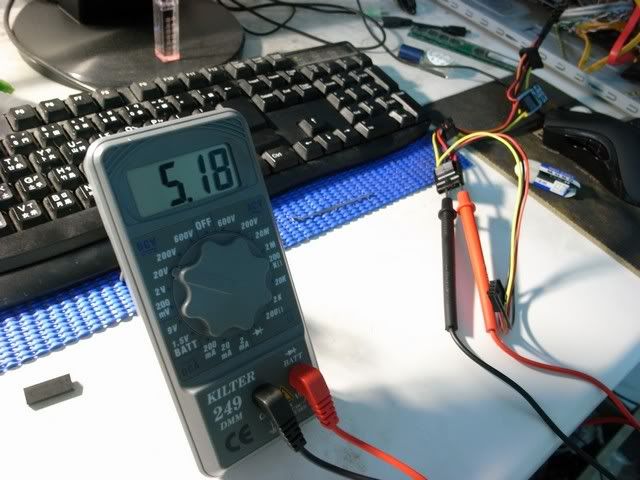

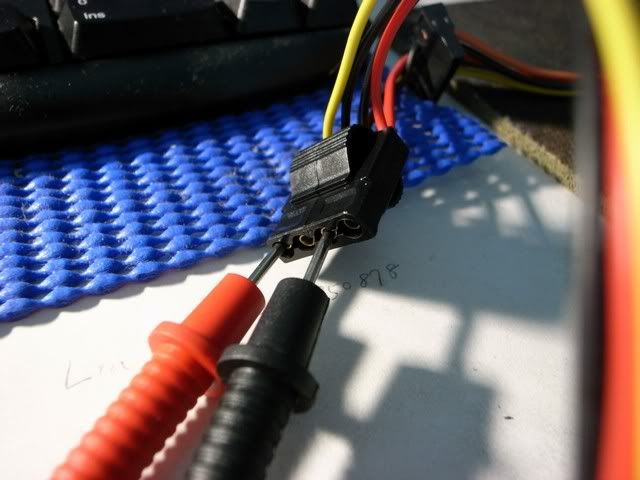

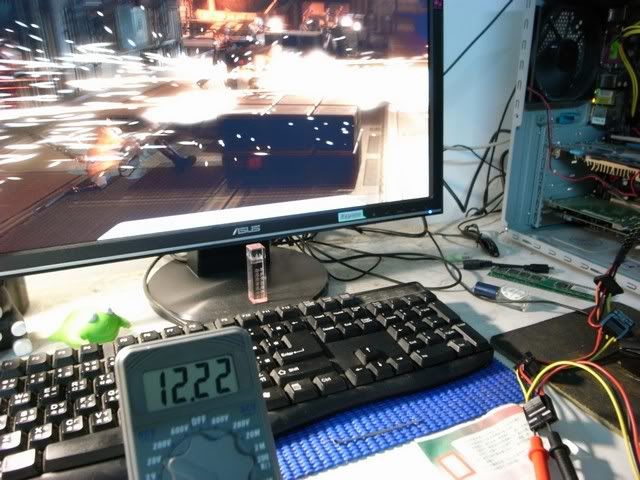

N社6、7、8、9高階(超耗能)顯卡陸續推出以來，大家愈來愈知道POWER的重要~~ 而POWER到底哪裡重要？除了提供足夠輸出瓦數以外，最重要的就是穩定性問題~~ 其實穩定性問題甚至比輸出瓦數更重要！ 其實目前因為台積電等廠商製程精進，各種顯卡的耗能有下隆的趨勢~~ 兩張3870做crossfire的功耗也不過150~160W，才不到一年 超高耗能的2900XT已經被人遺忘~~ 對於一般使用者來說，超高瓦數也不再是那麼重要~~ 除了瓦數之外，穩定性才是大家關心的重點~~ 姑且不論網路上各大玩家對於POWER的測試的正確性 但是重點來了，OCCT大家只要有在注意POWER的評測，一定都有看過~~ OCCT必需搭配Everest或是speedfan等軟體作各種監控，再畫出圖表~~ 裡面提供最受人歡迎的就是輸出電壓的監測圖~~如下圖…  但是很少人質疑OCCT的準確性~~ 又有人覺得沒跑出死人心電圖的POWER就是爛POWER~~ 死人心電圖跑的出來，不論是哪弄來的POWER，都是好物！！ 不過，這樣對嗎？看久了，好像大家都是跑死人心電圖~~真的是這樣子嗎？ 電錶一隻B&Q賣450元~~看起來有多種功能，外觀有點土氣，不過還滿準的 今天就來測試一下，誤差值有多大~~ 測試系統： 自由620W 配備： M57SLI AMD X2 3800+ (有小小超頻) 2條apacer 1G DDR800 8500GT(唉，我的8800GTS送修，先擋著) 兩顆WD硬碟400G/ 160G 一台ASUS DVD 一張Creative Audigy Value音效 一張USB擴充卡 系統圖示： [img=801,600]http://i200.photobucket.com/albums/aa188/grubba0204/OCCT%20TEST/008.jpg[/img]  測試軟體： (1) 3D MARK 06，開至最高解析度。1650×1080 (2) OCCT+SPEED FAN (3) 各種播放軟體，Mediaplayer，Divx，Storm codec Realplayer全部播放不同的媒體檔案~~ 以上同時開啟，務必將耗能提升~~ 雖然再怎麼提升，這樣子的耗電瓦數也不會超過300W… 還是要等我的8800GTS這兩天回來，才有比較大的耗電瓦數~~ 首先... 待機的時候： [img=801,600]http://i200.photobucket.com/albums/aa188/grubba0204/OCCT%20TEST/001.jpg[/img] 12V輸出(黃線)，經電表測試為12.24V(不跳動)~~ OCCT測試為12.16V...誤差0.08V... 特地拉出一條模組線材來測~~  OCCT測試： [img=800,599]http://i200.photobucket.com/albums/aa188/grubba0204/OCCT%20TEST/003.jpg[/img] 5V輸出(紅線)，經電表測試為5.18V(不跳動) OCCT測試為5.03V~~誤差0.15V~~  再來簡單測試： 測試條件： (1) 開POWER DVD放DVD碟片趨動光碟機 (2) 開media player播MP3趨動硬碟與音效 (3) 開Realplayer播硬碟中的影片趨動硬碟與音效 (4) 開3D MARK 06，最大解析度跑測試 (5) 開OCCT測試 (6) 以上同時跑 測試結果： 圖一，12V的部份相當穩定，可以看以下圖，約下降0.02V~~ 有時會往上跳，變成12.23V~~但總體來說非常穩~~  連續圖   不過這個部份我並沒有全部跑完，先回到OCCT來看初步的記錄~~ 結果，OCCT的電壓值，波動降了0.13V，在12.1V~12.16V波動~~ 差距0.6V，差距比電錶大多~~  12V的部份，保銳的自由620W有分成兩組，兩組我都量測過，沒什麼差異~~ 5V的部份變動也不大~~輕載與加載差異約在0.01V左右，時常幾乎沒有差異~~ 但5V本身用量就很少了，這裡就懶得再把圖貼出來了~~ 而5V在OCCT也是一張死人心電圖~~ 為什麼要做這樣的測試呢？ 主要是因為網路上常常有人測試POWER，但幾乎都用OCCT(狼大除外)~~ 許多身邊的朋友也用OCCT~~但有時OCCT測到的電壓值很怪~~ 12V給我測出9.2V，3.3V變成2.5V，然後跑個一個鐘頭還給我說穩定… 讓我實在很斜線~~ 這麼底的電壓，真的給跑下去，配備不是掛掉就是保護關機了，哪有可能還繼續跑~~ 我也有用過芭樂POWER跑過接近死人心電圖，但是實際在打GAME的時候就是會掛點~~ 難不成死人心電圖是假的嗎？ 結果真的拿電錶測的時候，才知道待機的電壓才11.4V出頭~~ 怪不得打個NBA就不太行了，不用說是CRYSIS這種~~ 不過這次的測試，OCCT測試的差距不大就是~~以上完全僅供參考~~ 之後我的8800GTS回來之後，會再借朋友一張來做一下SLI，再來試試差異到底有多大~~ 此文章於 2008-06-26 06:33 PM 被 micky0604 編輯. |
|||||||
2008-06-26, 06:25 PM
#1
|
|
|
*停權中*
加入日期: Mar 2008 您的住址: 潛水中
文章: 157
|
真是詳盡的測試
感謝分享  |
||
|
2008-06-26, 07:48 PM
#2
|
|
|
*停權中*
加入日期: Jun 2002 您的住址: 火星
文章: 387
|
軟體也沒啥準不準的問題,因為軟體也不過是讀出硬體sensor的偵測值後再轉成一般人所懂的數值顯示出來,所以準確性主要還是取決於硬體偵測電路
軟體讀出數值會跟實際值不同,通常是offset沒抓好 另外,電壓波動通常是不會用一般三用電錶看,一般三用電錶的scan rate都太低,讀出來的波動感覺就不是很嚴重,要準確就用示波器量,不過應該不會有人閒到去搬台示波器回家量吧 |
|
2008-06-27, 09:43 PM
#3
|
|
|
Regular Member
 加入日期: Mar 2007
文章: 67
|
 我還以為只有我的occt測電壓有問題,原來不只我 請看+12v那邊,兩個軟體差真多 不知道樓上那位對於這種結果又該怎麼解釋 |
|
2008-06-27, 10:18 PM
#4
|
|
|
Junior Member
  加入日期: Dec 2005
文章: 846
|
引用:
用示波器應該都看不出來@@a
__________________
500Mb/500Mb FTTH使用中....
|
|
|
2008-06-27, 10:21 PM
#5
|
|
|
Senior Member

加入日期: Dec 2002
文章: 1,370
|
引用:
難得看到小欣說錯. 示波器可以得到很多訊息, 但那要看你會不會用. 小欣應該知道 kHz 的連波, 示波器是沒問題的. 如果要做長時間的觀測(ex:3DMark), 只要找一台記憶體夠大的示波器, 就可以紀錄變化 如果嫌刻度不夠, 可以適當調整 offset+放大電壓刻度, 電壓變化一目了然.
__________________
要討論也要找能溝通的, 跟狂吠的狗溝通只是浪費時間. 每日一句 : 很多不等於多數，也不等於少數 |
|
|
2008-06-28, 01:18 AM
#6
|
|
|
Elite Member
加入日期: Apr 2004 您的住址: 港都
文章: 6,019
|
引用:
映像中示波器是看Ripple與Noise的，要記錄是用Data logger/recorder。 在下的測試是使用每秒紀錄兩次的數位電表充當電壓logger。 |
|
|
2008-06-28, 02:09 AM
#7
|
|
|
Senior Member
加入日期: Dec 2002
文章: 1,370
|
引用:
狼大說的沒錯, 的確有其他儀器可用, 但不代表示波器不能用在秒級的資料紀錄 特別是量測輸出端電壓狀況, 取樣率太低就沒啥代表性 當然還有個原因, 通常除非萬不得以, 不然別想上面會買這些儀器.  只好用牛刀殺雞
__________________
要討論也要找能溝通的, 跟狂吠的狗溝通只是浪費時間. 每日一句 : 很多不等於多數，也不等於少數 |
|
|
2008-06-28, 02:36 AM
#8
|
|
|
Regular Member
加入日期: Jan 2002 您的住址: 台中
文章: 67
|
OCCT 不準不是程式不準，
它只是把Sensor 的資料抓出來而已， 一般測OCCT也不是看上它的準確度，而是取得長時間的連續資料， 這點電錶就辦不到了! 你的問題是OCCT把5V的資料當12V了，跟準不準確並不相關。 引用:
|
|
|
2008-06-28, 05:03 AM
#9
|
|
|
Master Member
加入日期: May 2001
文章: 1,622
|
引用:
為何辦不到? 我用電表抓過一個星期的台電電壓，有何辦不到的? 只要你取出來的資料你還有能力分析，1000 sample/sec 的電表也不過個幾萬就有了，只不過通常這都當作****功能，取的出來但一點用都沒有 主機板上的Sensor 用的品質各家不一樣，取樣的點也都沒有一致性，Sample Rate 也不曉得，在一個完全不確定的系統上量測，本來就不確定性很高，OCCT 只不過是一個讀取資料的程式，如果Sensor 讀的資料不正確，那他自然出來的資料就不正確
