想請問一個電容焊點的問題
小弟有一張k7的板子,看上面的焊點小有趣味..想問一下這樣做可以嗎??

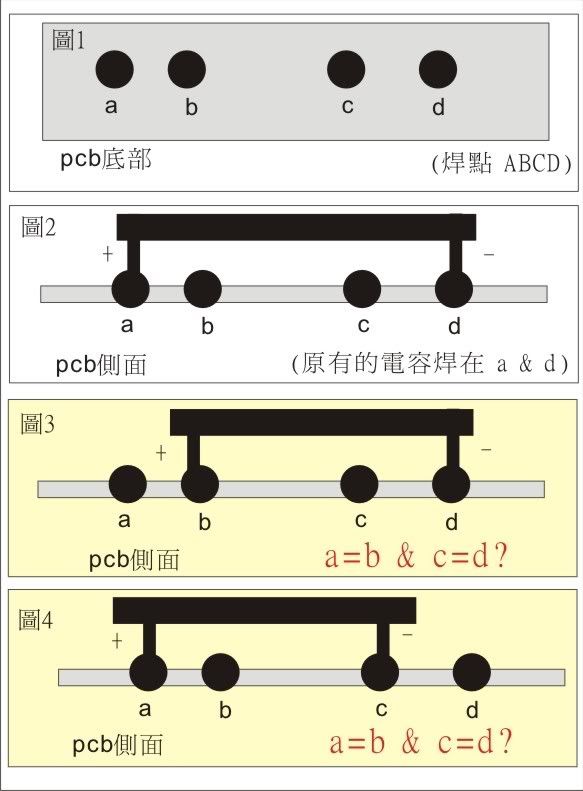

 圖2是原來的, 可以焊成圖3或圖4嗎? 因為b,c是在原來電容之下,不太可能是其他元件的預留點... |
|||||||
2008-04-05, 11:52 AM
#1
|
|
|
Power Member
加入日期: Dec 2006
文章: 538
|
引用:
主機板 是多層板 @@a
__________________
輸不起而惱羞成怒∼真有趣∼ |
|||
|
2008-04-05, 12:13 PM
#2
|
|
|
Senior Member
加入日期: Dec 2004 您的住址: Lag星球
文章: 1,116
|
主機板當然是多層沒錯
 小弟是在想這個會不是為了相容不同電容值預留的孔, 以便用料時有更大的彈性. 因為這是一整排7顆都是這樣的焊點, 位置在cpu邊(這裡的電容大多是整張板子電容用最好的地方) |
|
2008-04-05, 12:27 PM
#3
|
|
|
Regular Member
 加入日期: Feb 2005
文章: 73
|
用三用電錶量電阻值即知可不可.
|
|
2008-04-05, 12:37 PM
#4
|
|
|
Golden Member
加入日期: Jan 2003 您的住址: 惡運深淵
文章: 2,562
|
如果a,b本就互通,c,d本就互通
那你就一隻腳在a或b,另一隻腳在c或d都OK 很多板子在Layout時都有做預留給它種規格的電容腳位寬 6.3V,10V,16V的,同樣uf容量,腳位寬也不一樣 甚至不同廠牌電容或不同規格的話(啥高濾波啦,長效型啦,耐高溫的啦),也不盡相同 |
|
2008-04-05, 03:47 PM
#5
|
|
|
*停權中*
加入日期: Nov 2006 您的住址: 福島滿的冰箱裡
文章: 687
|
引用:
就如你說的這樣!! 這是預留的彈性孔位~~ 很多板子上面都會看到! 顯卡上面就更精采了~~ 有時連貼片式的錫點也會預留~~ |
|
|
2008-04-05, 03:58 PM
#6
|
|
|
Power Member
加入日期: Dec 2005
文章: 631
|
你說的都可以焊
不過一般都是AD和BC為一組 視使用電容的大小 |
|
2008-04-05, 04:01 PM
#7
|
|
|
Senior Member
加入日期: Dec 2004 您的住址: Lag星球
文章: 1,116
|
知道了,感謝回應..因為我新買的電容剛好合a.c位置
|
|
