海韻舊版Super Tornado 400w拆開水洗過後純賞圖，順便與新版S12 430W合照。(圖多！)
話說小弟的海韻舊版Super Tornado 400W服役已經大約過二年，表現中規中矩，沒讓我失望過。但是裡頭灰塵堆積常常讓PSU摸起來有點小盪，所以決定用很外行的方式清理－水洗伺候，順便拆解留照紀念，裡頭用料、設計如何云云可能沒辦法跟大家奉上文字解說，因為我很外行，也不是讀電子相關科系的，因此這個完全算不上測試報告。歡迎站上網兄大哥們幫小弟解說，小弟也可以趁機學習，感激不盡。

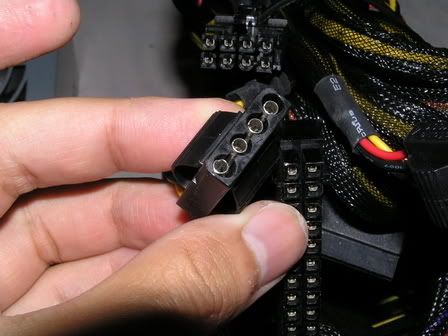

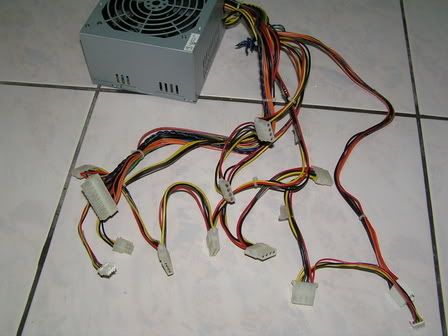

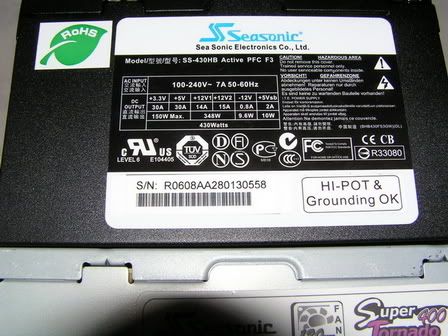

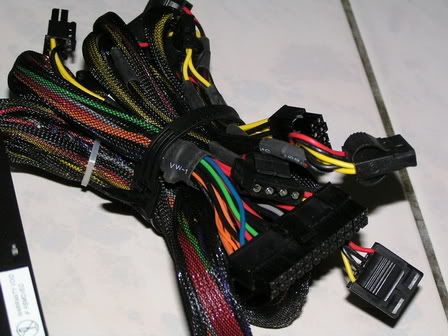

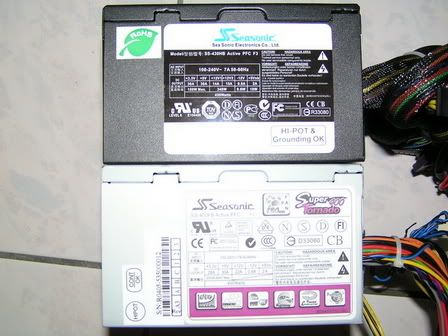

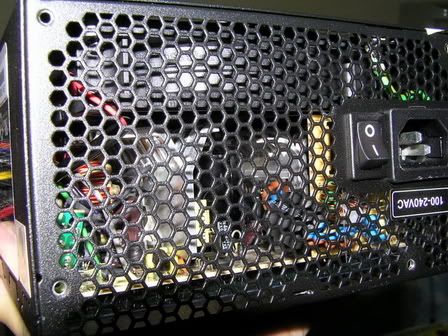

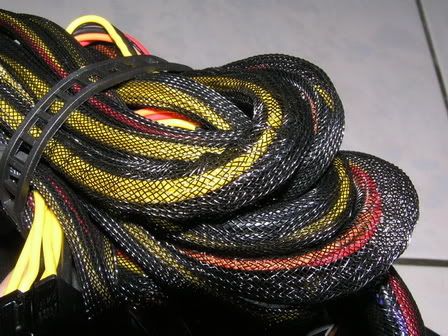

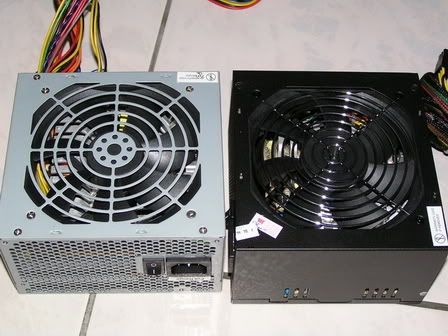

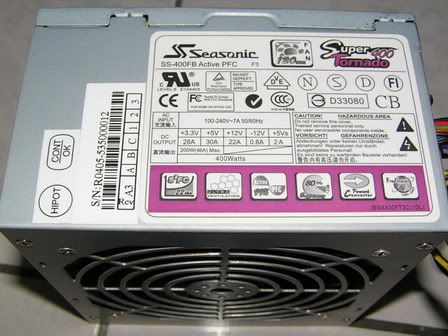

題外話，因為依職等不到新系列M12上市，昨天認不住又再去採購了一顆S12 430W時，覺得品相與感覺比舊款好上不少啊！ 1.Super Tornado 400W外觀  2.接頭端子好多呀！到現在還是用不完。  3.舊款的貼紙標示質感非常好，我比較喜歡。中國製造。  4.S12 430W也是中國製造，有無鉛環保規範。外殼烤漆品質非常好，試著推擠安裝在小機殼內竟然毫無刮傷！  5.舊版、新版一起合照，黑色就是比較討喜，現在流行一團黑呀！  6.兩個都是１２CM大風扇，使用上一樣安靜，似乎沒辦法區分誰比較吵。 7.S12系列終於從善如流直接網套整線，不像Super Tornado送你Dr. Cable讓你自己整。  8.網套近照  9.新的接頭使用上拆裝真的變的很方便。  10.S12 的屁屁
__________________
linuxwuo資源回收分身帳號kounikova一樣會亂嗆、攻擊、引戰，可能還有其他分身帳號請大家小心!!! |
|||||||
2006-10-06, 04:44 AM
#1
|
|
|
Golden Member
加入日期: May 2003
文章: 2,749
|
續.............

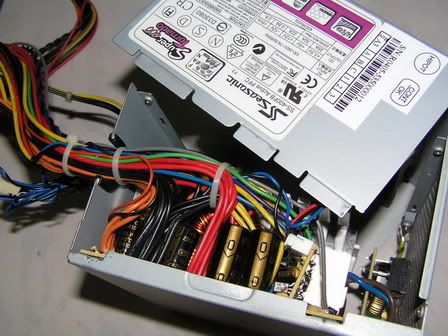

11.廢話不說，只為多看一眼，就讓Super Tornado 400W失去保固吧！

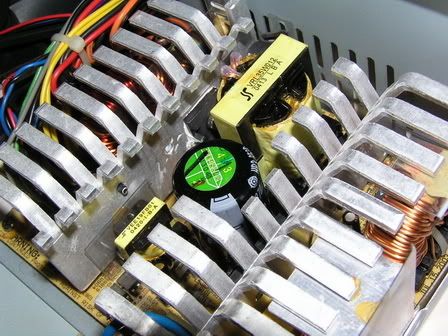

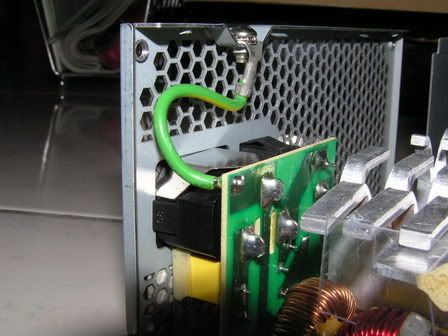

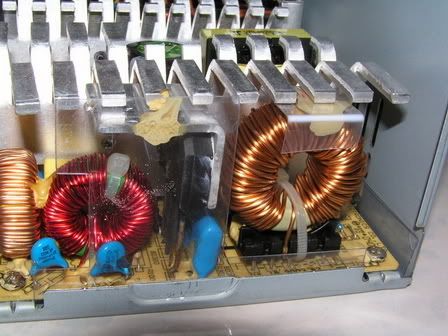

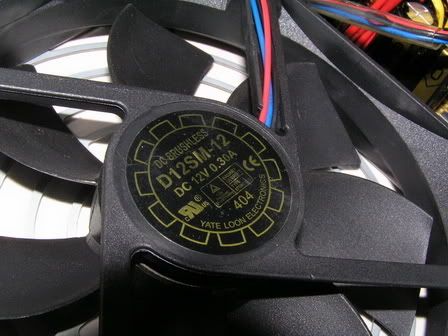

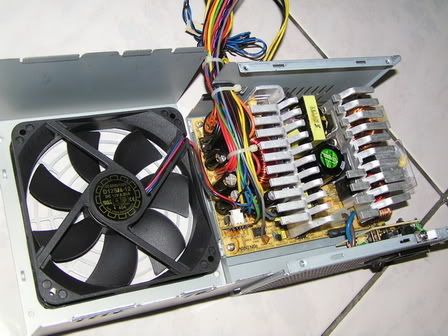

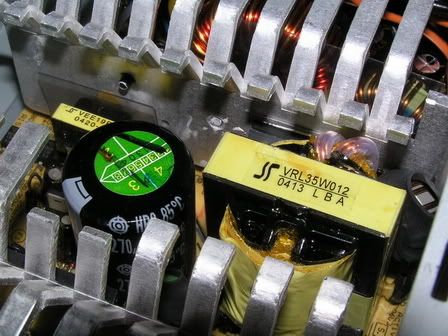

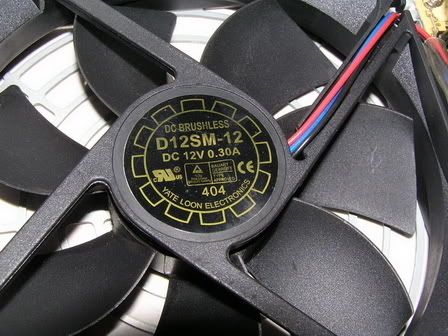

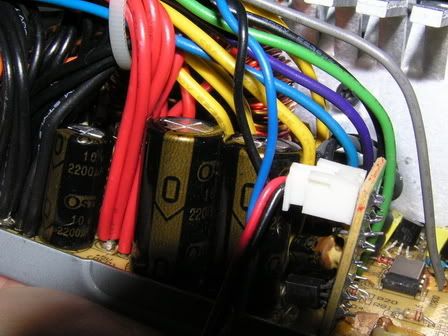

 12.構造看起來很清爽，以前也因為這樣被罵價格太高而用料太少。  13.１２CM溫控風扇，當初有一小陣子部份產品這個風扇似乎會停擺。 S12的很想拆開來看是不是沿用舊型風扇，不過礙於會犧牲保固因此作罷！  14.風扇詳細規格資料  15.內部用料......在此先說抱歉，因為Olympus數位相機鏡頭滿大的，伸不進去，只能大約照上空圖。中央最大那顆電容，也被罵過嗎   16.Closer........reach closer ........  17.接地的部份原來是醬子  18.這個.......看不懂。  19. ＯＳＴ電容，洗過之後看起來品相依然正常  ，新版的電源就是強調這部分換成日製電容，我觀察S12好像是NCC的。 20.沒了，如果有新圖小弟會補上。我想大家比較好奇的是......水洗完電源供應器還可以用嗎？ 噗~ 可以耶，洗過好幾顆了，不過必須確認完全乾燥，至少要打開盒子晾在大太陽底下曬。灰塵.....實在套惱人的，才想到要『一洗永逸』
__________________
linuxwuo資源回收分身帳號kounikova一樣會亂嗆、攻擊、引戰，可能還有其他分身帳號請大家小心!!! |
||
|
2006-10-06, 04:58 AM
#2
|
|
|
Golden Member
加入日期: May 2003
文章: 2,749
|
6.圖六貼錯，過了編輯時間，這邊補上。
 ps.舊版Super Tornado轉換效率也有80%，二年多前的東西似乎不輸今日新的產品耶。
__________________
linuxwuo資源回收分身帳號kounikova一樣會亂嗆、攻擊、引戰，可能還有其他分身帳號請大家小心!!! 此文章於 2006-10-06 05:05 AM 被 igogo 編輯. |
|
2006-10-06, 05:03 AM
#3
|
|
|
Senior Member
加入日期: Oct 2005 您的住址: 桃園-TW
文章: 1,446
|
之前我也有聽我爸說他有個朋友修電視的....也是又水洗電路板。
洗好後要去定晾乾才能通電，因為水在上面通電會造成短路。 不過聽說....最好還是要用化學某種去洗比較好。
__________________
My Computer [2003.09]-已送人 CPU:Intel Pentium4 2.6CG M/B:MSI 865PE Neo 2-LS RAM:Transcend DDR400 512MB x 2 (Dual) (Samsung UCCC) Display Card:GeCube ATI X1300XT 256MB HDD:Maxtor 160GB DVD:Pioneer A09XL Power:SevenTeam (350W) keyboard:Logitech 飆風手 精華版 ----------------------------------- My Computer [2009.06] [COLOR=Yellow]CPU:Intel Core 2 Duo E8200 +Thermalright Ultra-120A M/B:ASUS P5Q RAM:ADATA DDRII 800 2GB x 2 (海力士) + Transcend DDRII 800 2GBx2 Display Card:SAPPHIRE HD 4830 GDDR3 512MB HDD:WD 160GB JB IDE + WD 200GB + WD 250GB AAKS SATAII + WD 640GB AAKS SATAII + WD 500GB AACS SATAII + WD 2TB 64MB + ExcelStor 160GB SATAII DVD:Pioneer A09XL Power:SevenTeam ST-420BKV(420W) Ver 2.0 Sound Card:Creative Sound Blaster Audigy 2 + ONKYO SE-90PCI Speaker:Creative INSPIRE T2900 keyboard:Logitech 飆風手 精華版 Mouse:Logitech G1 換 OMRON D2F-01F 按鍵 LCD Monitor:ViewSonic VX2235wm TV Card:UPMOST MTV雙語電視卡 歡迎到我的論壇閒聊 http://nitcs.itrello.com/forum/ |
|
2006-10-06, 09:44 AM
#4
|
|
|
Golden Member
加入日期: May 2003 您的住址: 綠光森林
文章: 2,748
|
引用:
一樣的架構.....換個名字和外裝..... |
|
|
2006-10-06, 10:02 AM
#5
|
|
|
Golden Member
加入日期: May 2003
文章: 2,749
|
Super tornado是ATX 1.03版的，而S12是ATX 2.01版本的。小弟使用上的感覺的S12溫度稍稍比Super tornado更低一些，用起來也比較安心一點。
至於電容........S12強調有換上日系電容，但這點可能就看個人觀感了，我是覺得設計得宜，像舊版基本上使用台製電容，其實也不排斥啦，照片中這顆用的是OST，還不至於礙眼
__________________
linuxwuo資源回收分身帳號kounikova一樣會亂嗆、攻擊、引戰，可能還有其他分身帳號請大家小心!!! |
|
2006-10-07, 05:40 AM
#6
|
|
|
Regular Member

加入日期: Mar 2004 您的住址: 左營
文章: 76
|
小弟的Super Tornado 400w用了一年半後風扇罷工回原廠換過一次
又過了一年 風扇又開始會突然爆走變超吵... 該說風扇是它的最大敗筆之一嗎 囧... 最近打算自己把風扇換掉 不知道ADDA的AD1212DX-A73GL合適嗎 這顆轉速大概是1500rpm 不知道會不會比原本風扇吵@@ 此文章於 2006-10-07 10:12 AM 被 flydream0924 編輯. |
|
2006-10-07, 10:08 AM
#7
|
|
|
Golden Member
加入日期: May 2003
文章: 2,749
|
引用:
如果自己改風扇的話接頭可能也要改了，原本的轉速應該差不多也是一千多轉而已。
__________________
linuxwuo資源回收分身帳號kounikova一樣會亂嗆、攻擊、引戰，可能還有其他分身帳號請大家小心!!! |
|
|
2006-10-08, 03:56 AM
#8
|
|
|
Elite Member

加入日期: Apr 2004 您的住址: 港都
文章: 6,019
|
建議換了低速扇之後就直接略過電源供應器內部的溫控電路，以免因為轉速過低導致散熱不良異常。
|
|
2006-10-08, 06:03 AM
#9
|
|
|
Senior Member
加入日期: Sep 2003 您的住址: 私立カレイド女学園
文章: 1,157
|
引用:
喜歡之後再泡會乾的比較快 泡有機溶劑也是可以,不過會腐蝕嗎..........
