今天參加台中場的Intel 技術訓練(LGA775,915,925)
主講的是INTEL目前推出的

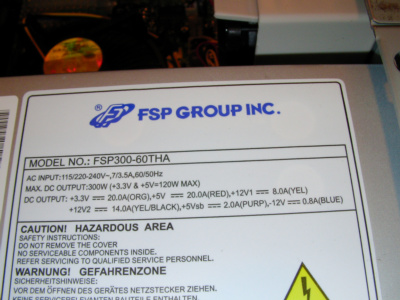

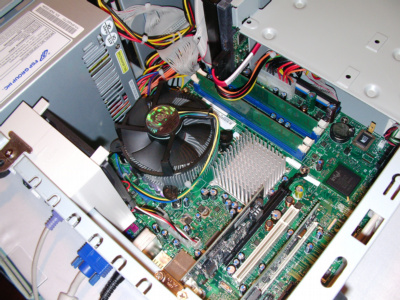

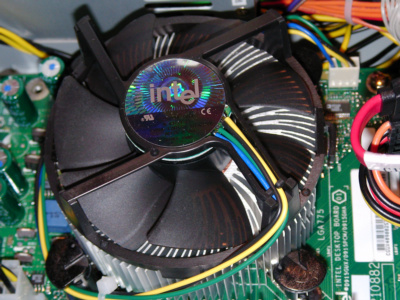

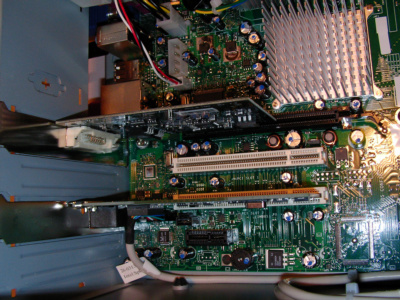

LGA775的CPU．以及915,925晶片組．  這是在會場上展示的其中一台電腦(唯一打開的) 使用的是915G晶片，LGA775 P4 3.4G的CPU．DDR2-533的記憶體． 僑威300W的電源供應器(型號較不同，是較新出來的商品，後面會有圖片)，SATA的硬碟．另外有接上一片介面卡(插在PCI EXPRESS X16上)，可以做到雙輸出．裡面接到主機版是24Pin的電源接頭．  使用的是僑威300W，型號為FSP300-60THA．  原廠散熱裝置，安裝方式，比起以前是方便多了，只要對準四個角落，直接往下按就好了，拆裝的話，使用一字起子，向左旋90度(使箭頭向散熱裝置)，然後分別往上拉起，之後直接把散熱裝置，直接往上提起就可以了．  由圖中可以看到，是設計一個PCI EXPRESS X16，二個PCI介面，一個PCI EXPRESS X1(最下方的插槽)．
__________________
做當下不會後悔的事，不後悔做過的事 活在當下，享受當下，就算當下是痛苦 你是自由的，能剝奪你的自由只有自己 只要知道為何而戰，就沒什麼不能忍受 最大的敵人往往不是別人，而是你自己 找尋自己心中的天使，是我一生的課題 會生氣，是因為心裡有不足的地方造成 手把青秧插滿田，低頭便見水中天;六根清淨方為道，退步原來是向前 |
|||||||
2004-07-31, 03:15 AM
#1
|
|
|
Elite Member
= PCDVD認證賣家 =
加入日期: Jan 2001 您的住址: ZOO
文章: 4,171
|

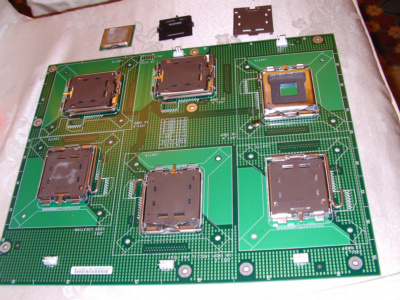

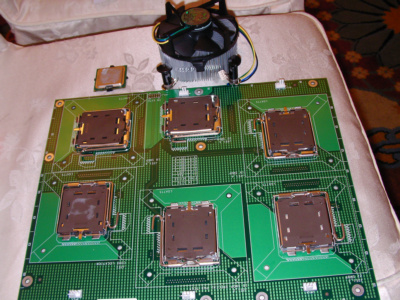

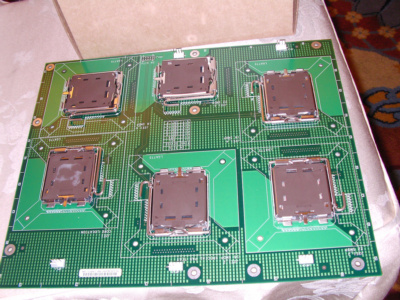

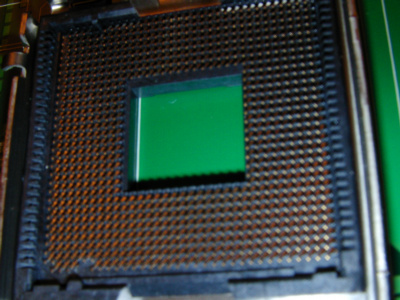

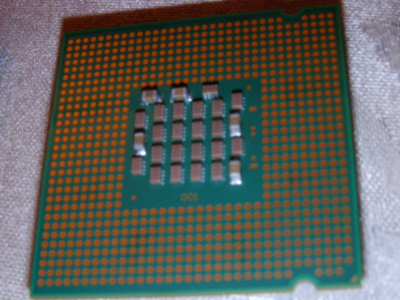

 這是在會中，讓參加者練習使用的．當初還沒裝過，心裡真的有點擔心，經過這次練習後，心裡踏實多了．  練習用的SOCKET T腳座  LGA775 CPU(最上方左邊)，有一個保護的底座(塑膠製，在最上方中間)，最上方右邊的是SOCKET T的保護塑膠片(從練習用的SOCKET T座中拿下)  SOCKET T腳座接腳．(這張拍的霧掉了)．以後就不會有CPU接腳"斷"等的問題了，以後要擔心的是這裡的問題，使用彎的話，就會造成接觸的問題．(看樣子，以後會因為這個原因而送修主機版的人會蠻多的，而這些都是判定"人為的"，以後爭議可能還會很多，會場中，有提到，以後"可能"會參考有人提議，改成圓點按腳型式．目前的SOCKET T的座，都是鴻海做的．  LGA775 CPU接腳(應該要算是接觸點)．
__________________
做當下不會後悔的事，不後悔做過的事 活在當下，享受當下，就算當下是痛苦 你是自由的，能剝奪你的自由只有自己 只要知道為何而戰，就沒什麼不能忍受 最大的敵人往往不是別人，而是你自己 找尋自己心中的天使，是我一生的課題 會生氣，是因為心裡有不足的地方造成 手把青秧插滿田，低頭便見水中天;六根清淨方為道，退步原來是向前 |
||
|
2004-07-31, 03:16 AM
#2
|
|
|
Elite Member
= PCDVD認證賣家 =
加入日期: Jan 2001 您的住址: ZOO
文章: 4,171
|
"以下圖片資料，均取自INTEL原廠給的資料光碟中，取出來的，版權均屬於原廠的"

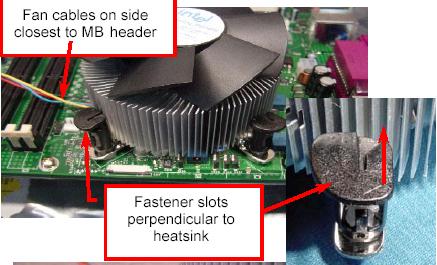

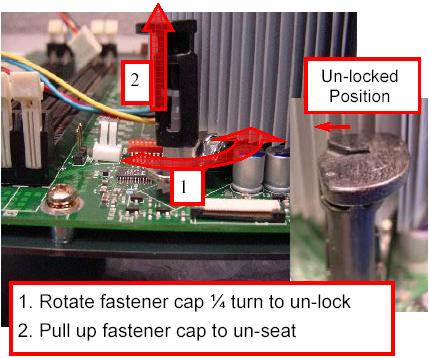

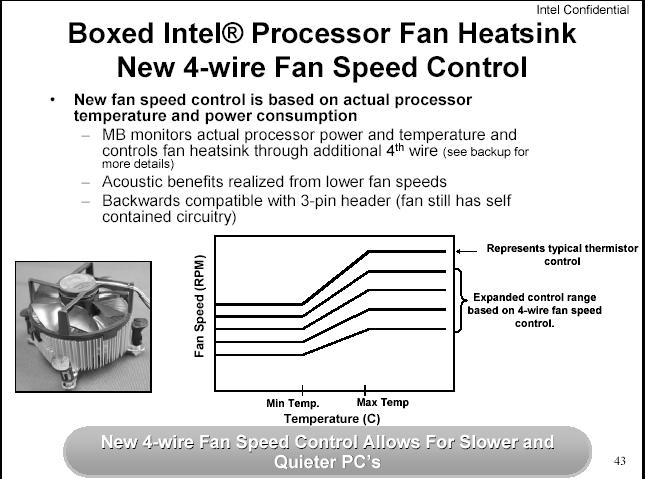

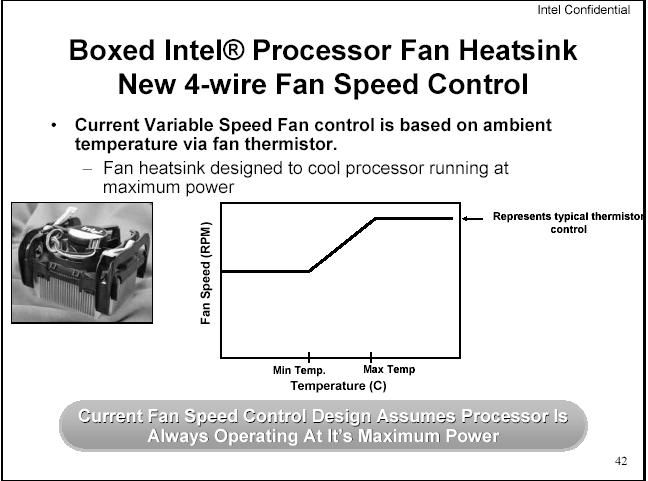

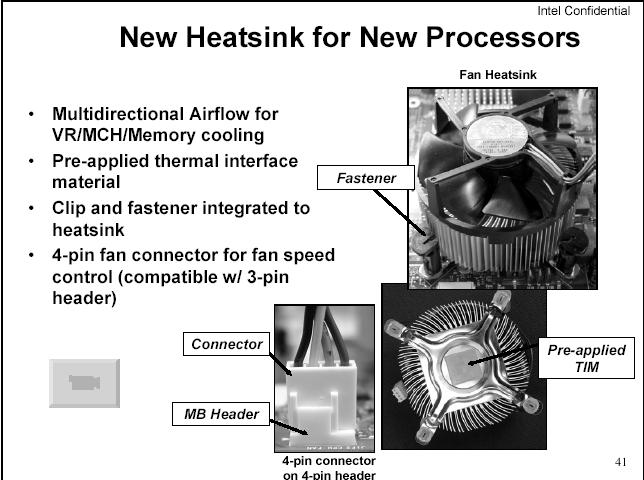

 SOCKET T的接腳是蠻脆落的，盡可能不要去觸碰到．否則有可能造成接觸不良，重則的話會造成接腳彎掉．  安裝散熱裝置時的樣子，平的那一面朝向散熱裝置，並往下按下，既可安裝完成．  取出時，用一字起子，往左90度，並往上提起．就可以把散熱裝置拿起了．  目前原廠的散熱裝置，風扇是四個接腳的．可讓控制的轉速變化更多種．  這是以前的3PIN原廠散熱裝置的溫度變化．  這是目前4PIN原廠散熱裝置的溫度變化(下面四條都是)
__________________
做當下不會後悔的事，不後悔做過的事 活在當下，享受當下，就算當下是痛苦 你是自由的，能剝奪你的自由只有自己 只要知道為何而戰，就沒什麼不能忍受 最大的敵人往往不是別人，而是你自己 找尋自己心中的天使，是我一生的課題 會生氣，是因為心裡有不足的地方造成 手把青秧插滿田，低頭便見水中天;六根清淨方為道，退步原來是向前 |
|
2004-07-31, 03:17 AM
#3
|
|
|
Elite Member
= PCDVD認證賣家 =
加入日期: Jan 2001 您的住址: ZOO
文章: 4,171
|
"以下圖片資料，均取自INTEL原廠給的資料光碟中，取出來的，圖片版權均屬於原廠的"

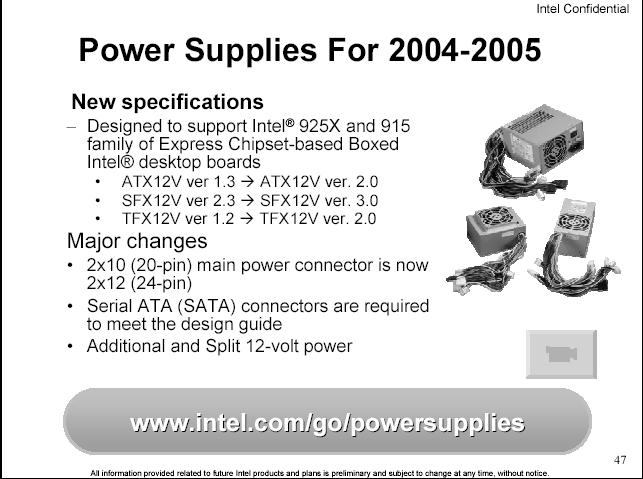

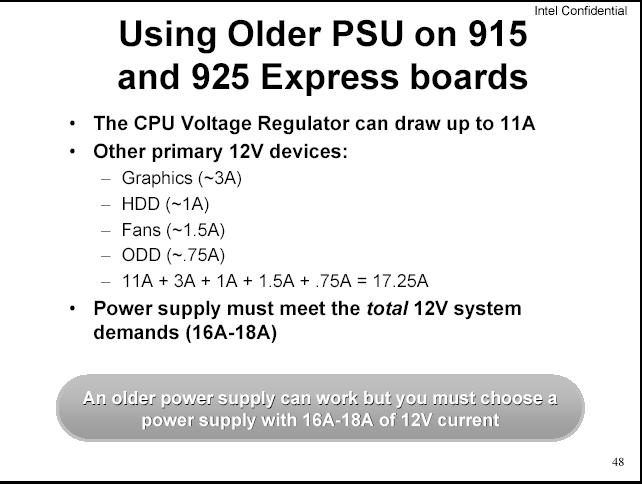

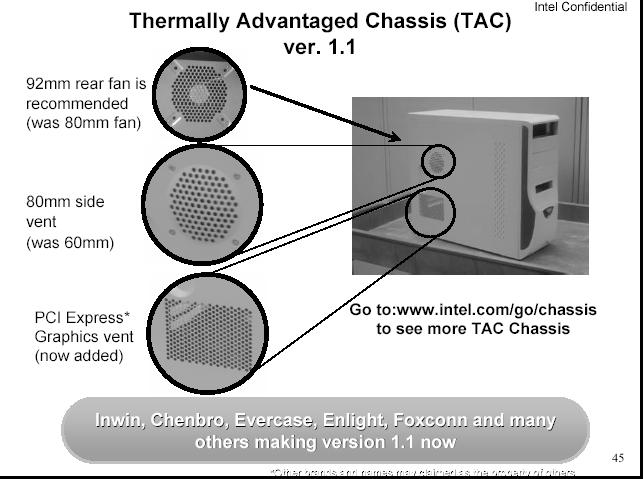

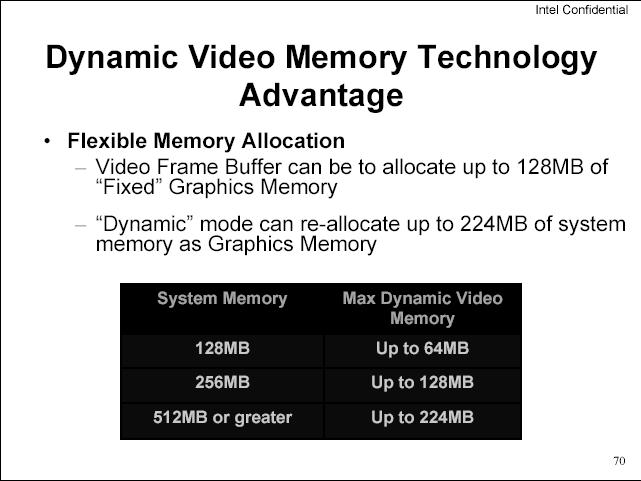

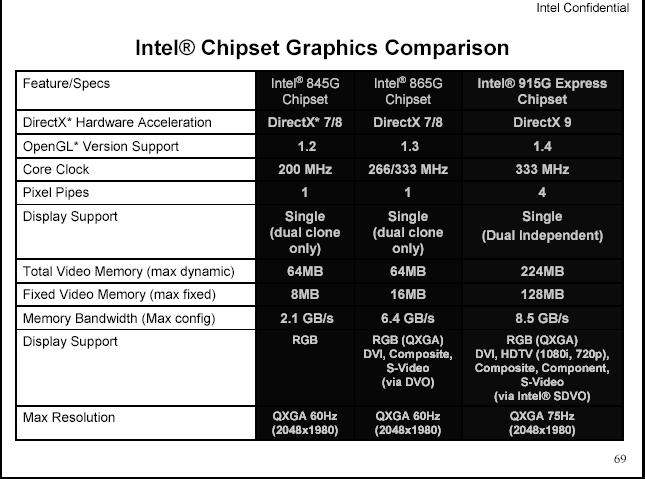

 這是目前原廠建議的設計．後方是9X9的風扇設計，側版的部份，新增了一個導風管(可是這對DIY的使用者來說，可能沒那麼剛好，買到的CASE導風管，剛好可以對到MB的CPU上)，下方有一個散熱孔，這是計對顯示卡等較熱的裝置設計．  這是電源供應器的一個規格的建議．  以圖中的計算，"建議"就要12A 17.25A以上了(300W的電源供應器)... 如果在加上有高階的顯卡時，建議的基本電源供應器瓦數是400W以上．  這是跟以往INTEL的內建顯卡的比較．比較大的差別是在915G，支援DX9，動態開啟顯示可到224M．  在系統記憶體有多少時，才能開到的動態記憶體． 報告完畢．
__________________
做當下不會後悔的事，不後悔做過的事 活在當下，享受當下，就算當下是痛苦 你是自由的，能剝奪你的自由只有自己 只要知道為何而戰，就沒什麼不能忍受 最大的敵人往往不是別人，而是你自己 找尋自己心中的天使，是我一生的課題 會生氣，是因為心裡有不足的地方造成 手把青秧插滿田，低頭便見水中天;六根清淨方為道，退步原來是向前 |
|
2004-07-31, 03:19 AM
#4
|
|
|
Elite Member
加入日期: Mar 2001 您的住址: 桃園縣龜山鄉
文章: 12,765
|
真希望一般DIY user也有機會練習
__________________
請不要再用打的方式教育小狗,有愛心的人請買以下的書來讀好嗎??謝謝您 別只給我一根骨頭 狗狗的異想世界 貓狗大戰：寵物行為四週集訓 愛咪咪的異想世界 終於還完12x萬的負債,以後不敗家了 阿斗的歷史名言:此間樂,不思蜀
|
|
2004-07-31, 03:39 AM
#5
|
|
|
*停權中*
加入日期: Sep 2001 您的住址: 貧民窟
文章: 3,934
|
以後"可能"????????????????
還以後ㄚ,能改現在改不好嗎?想重演P4一連串的錯誤嗎? |
|
2004-07-31, 03:48 AM
#6
|
|
|
Power Member

加入日期: Feb 2003 您的住址: 七八新手區
文章: 555
|
給個掌聲吧...
 |
|
2004-07-31, 04:46 AM
#7
|
|
|
Master Member
加入日期: Jan 2004 您的住址: 桃園
文章: 2,211
|
怎麼電源我在怎麼看都像全漢
|
|
2004-07-31, 05:58 AM
#8
|
|
|
*停權中*
加入日期: Apr 2003
文章: 3,060
|
還不是進場的時機,
謝謝分享,拍拍手 |
|
