[改造顯示卡]意欲將5600改成小4pin外接電源

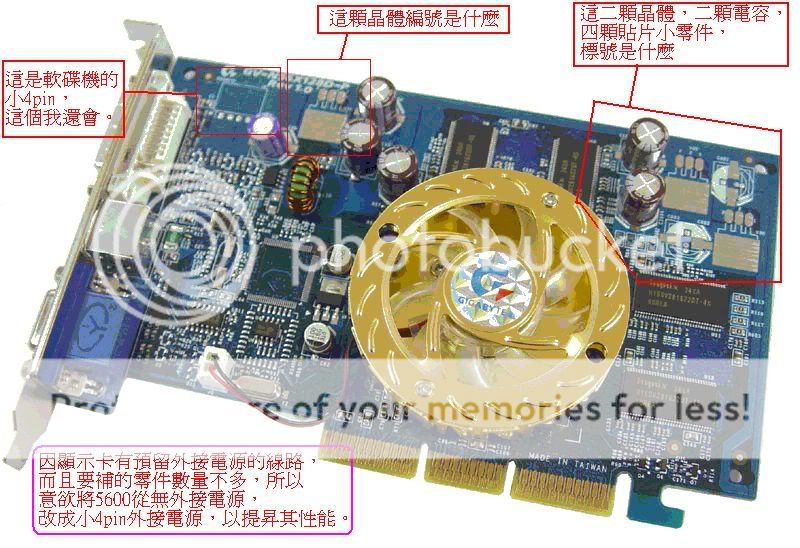

因顯示卡有預留外接電源的線路，
所以意欲將5600從無外接電源， 改成小4pin外接電源，以提昇其性能。  |
|||||||
2004-06-02, 05:08 AM
#1
|
|
|
Junior Member

加入日期: Apr 2004 您的住址: 網世界 The WORLD.
文章: 926
|
這是大濕轉生之後的第一泡嗎?
__________________
在充滿超頻想法的小眾世界,不是我生存之所在,別了,PCDVD!! |
||
|
2004-06-02, 05:16 AM
#2
|
|
|
Senior Member

加入日期: Feb 2003 您的住址: 八卦山腳
文章: 1,425
|
以前看過一篇國外改裝,把9600P的小4P給補焊上去,然後可超性還真的增加了
__________________
|
|
2004-06-02, 06:44 AM
#3
|
|
|
Master Member
加入日期: Feb 2004 您的住址: 加拿大
文章: 2,391
|
這個嘛...建議您去向技嘉要電路圖...
或是去問nVidia 這麼重大的任務就靠你了...
__________________
Rule #12: Never date a co-worker. Rule #13: Never involve lawyers. Rule #23: Never mess with a Marine's coffee if you want to live! Rule #51: Sometimes you are wrong 純白の吸血鬼は微笑む：私を殺した責任、とってもらうからわ - アルクエイド ブリュンスッド 貴方に出逢い STAR輝いて アタシが生まれて Was aus Liebe gethan wird, geschieht immer Jenseits von Gut und Böse - Friedrick Wilhelm Nietzsche Cain was the first man ever to strike down another... and when the Lord came to him and said ‘What have you done!?’, Cain could not hide his crime. For the voice of his brother’s blood cried out from the very ground The world has been your battlefield, everywhere you go. The blood of brothers and sons screams out against you. Perhaps you cannot yet hear it, because the soil is not your own, but you will... you will |
|
2004-06-02, 07:59 AM
#4
|
|
|
Senior Member
加入日期: Dec 2001 您的住址: 中壢-台北
文章: 1,008
|
回覆: [改造顯示卡]意欲將5600改成小4pin外接電源
引用:
那個小4pin接頭是加上vivo晶片時，可以接一個前置輸入盒的接線 這張卡沒有vivo，這地方就是空悍，而那個接頭長的比較像cd rom音源線 跟電源小4pin不同。還有這只是工版就有design，不過很少人做而已 |
|
|
2004-06-02, 08:58 AM
#5
|
|
|
Elite Member
加入日期: Nov 1999 您的住址: Arlington, Texas
文章: 6,048
|
原來大濕真的把他的gf4mx給搞掛了.....沒意外的話大濕是換了塊主機板，另外再買一塊顯示卡對吧？？
__________________
My PC: AMD Athlon64 3500+ S939 2200mhz Corsair DDR500 512MB*2 Abit AV8 K8T800 Pro Hitachi HDS72251 6VLAT80 SCSI Disk Device 160GB/8MB Buffer Pioneer DVD-RW DVR-110D LITE-ON LTR-52327S USB2.0 CD-RW PNY Verto GeForce 6800 GT 256MB Linksys Wireless-G PCI Adapter Creative Sound Blaster Audigy 2 ZS ViewSonic A71f+ ViewSonic VX2025WM Creative Inspire P5800 ASUS A2428PDV Microsoft XBOX 360 |
|
2004-06-02, 09:07 AM
#6
|
|
|
*停權中*
加入日期: Feb 2001 您的住址: 台北市,台灣
文章: 1,756
|
這個用電表量就可以知道有沒有可能了,中間兩個PIn孔
一定是接地,左右一個是要輸入12V,一個是需要輸入5V ,若是接到其他不相干的地方表示沒有可能可以接電源 四PIn頭. 硬要改只有讓顯示卡報銷的份(12V電壓可會讓一堆零件 燒掉) |
|
2004-06-02, 10:59 AM
#7
|
|
|
Power Member
加入日期: Oct 2001 您的住址: 家裡
文章: 594
|
引用:
這個應該不是大濕吧..... 我覺得他發文還蠻認真的呢... 有圖可以看耶.... 我就沒有這麼勤勞....  之前的大濕都是來放個炮然後就沒下文了... 感覺比較像是為了達到"語不驚人死不休"的目的
__________________
yunjing 簽名檔當然就是拿來簽名低嘛..
|
|
|
2004-06-03, 12:39 AM
#8
|
|
|
Basic Member
加入日期: Feb 2002 您的住址: 龜山林口一帶
文章: 20
|
1. 那個4 pin,先前已經有人說過, for VIVO.
2. 那兩個TO-263跟插件電容的PAD應該是for cost down用的,一般reference board都是用PWM的做法,cost會比較貴,現板子上面lay的這種LDO做法會比較便宜,那兩顆如果沒意外的話應該是1084這類型的LDO. 3. 左上角那個單獨的PAD應該是用來轉Vcore用的,也是cost down用的. |
|
2004-06-03, 12:53 AM
#9
|
|
|
Junior Member
加入日期: Apr 2004 您的住址: 網世界 The WORLD.
文章: 926
|
引用:
不過你看它的圖片中註解的文字邊框.....跟上次的 外星人條約 風格非常像
__________________
在充滿超頻想法的小眾世界,不是我生存之所在,別了,PCDVD!! |
|
|
2004-06-03, 01:45 AM
