如果文章標題各位玩家有注意看，那麼應該就能猜到接下來小弟會寫些什麼來介紹這個品牌了!



Teratrend這品牌是在2010年於銀欣內成立的新部門，主要是研發電腦配件再來就是今天要介紹的HDD儲存系統了。

目前各位看到的這項儲存產品，Teratrend一共有2 BAY與4 BAY全部共四款設計面市，我今天要介紹的型號是TS231U，屬於2 Bay 3.5吋磁碟陣列的機種。

並且提供Normal、RAID-0、RAID-1、COMBINE(JBOD)四種模式支援。

其他機種如TS431S則是4 BAY Mini-SAS機型，TS431U是4 BAY USB 3.0/ E-SATA共存機型，但是沒有磁碟陣列功能，TS432U是4 BAY USB 3.0/ E-SATA共存機種，

陣列支援模式由於是四顆HDD，所以更直接的加上了RAID-3、RAID-5、RAID-10與對拷功能，如沒意外，改天會再跟各位分享4 BAY的機種，今天先來看看TS231U這台的表現如何。

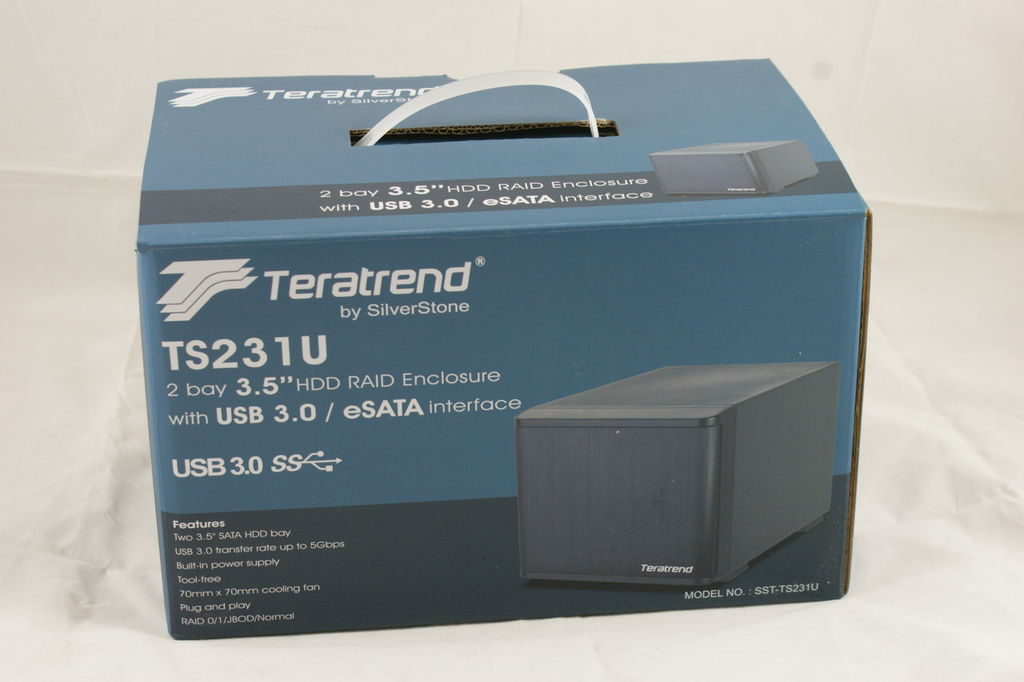

TS231U外箱，盒裝正面的文字內容跟上面剛剛介紹的各種磁碟陣列功能一樣， 為了不冷場又沒梗可以講，我們下面再完整介紹!(廢話嗎?)XD

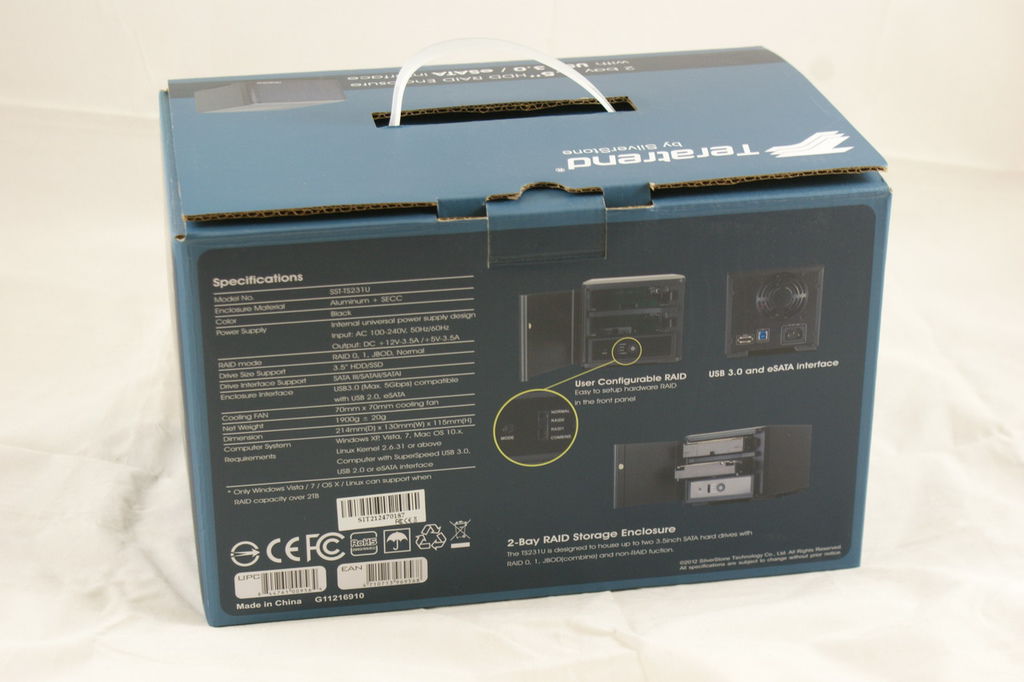

背面有各種機器的規格介紹。

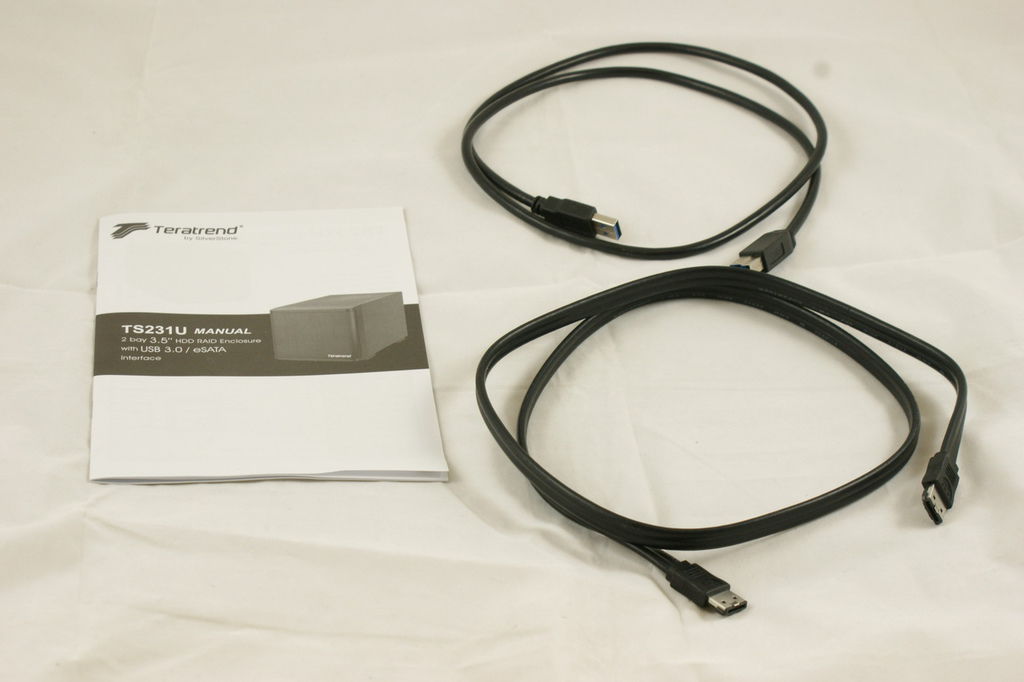

打開TS231U內部附的配件，使用多國語言說明書一份，裡面包含了各種RAID設定，USB 3.0/2.0通用線材、E-SATA線材各一。

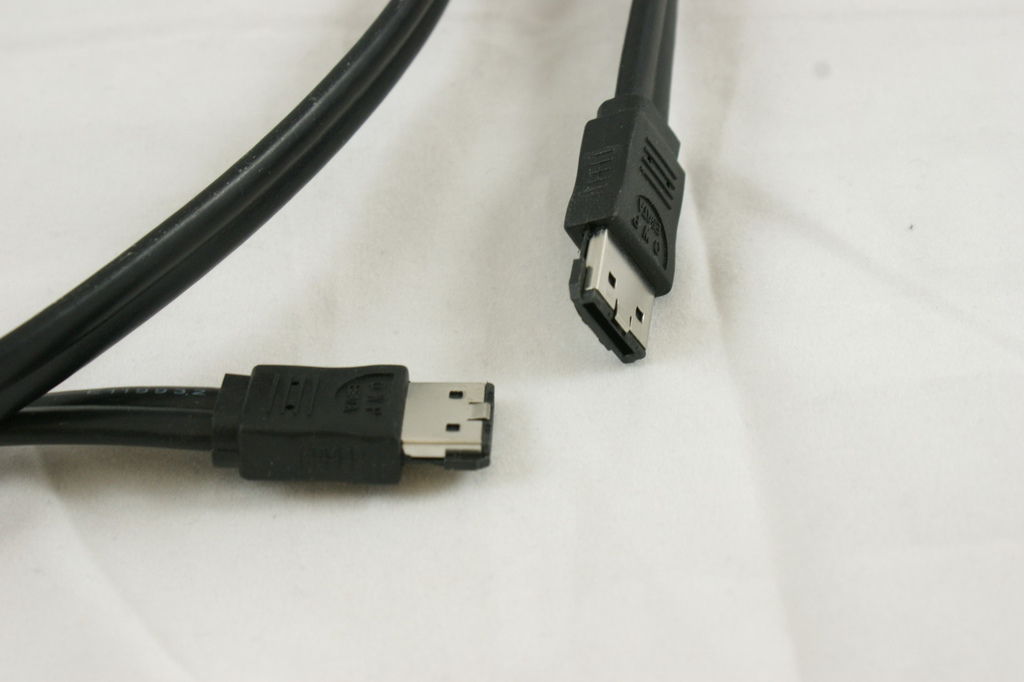

E-SATA大圖，兩邊連結都是公頭公規。

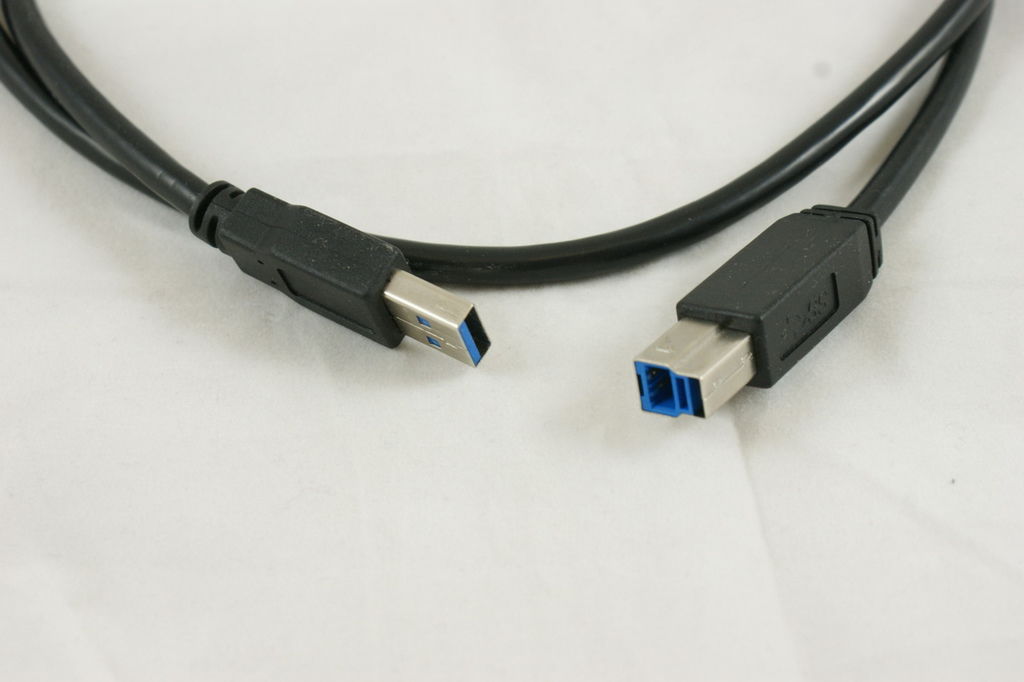

USB 3.0線材規格，接在機器上的這一邊是特製規格。

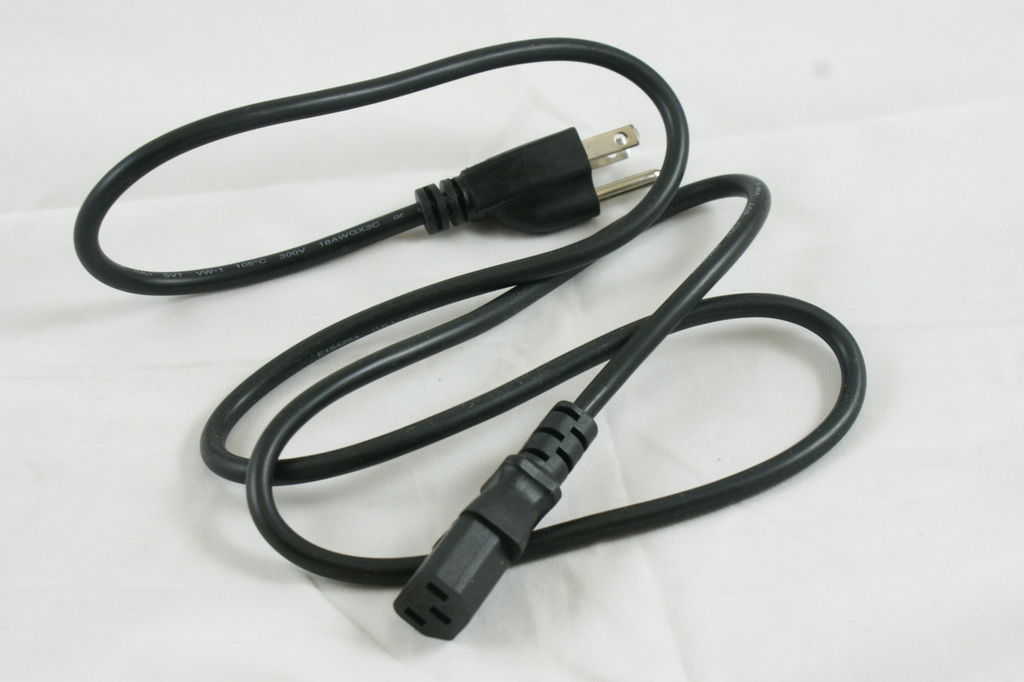

最後一樣線材是市面上常使用的電腦電源線，看到這，或許有玩家已經猜到，這款TS231U是內建.....了!

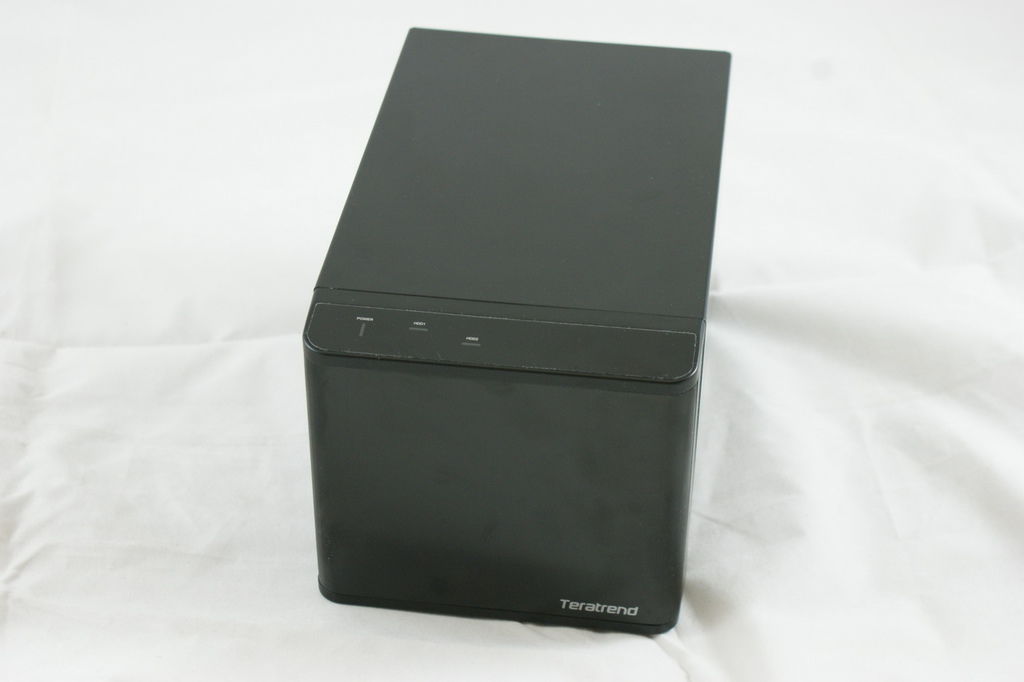

開始我們來看TS231U本體，TS231U是全鋁合金外殼，前面板比較特別除了是鋁合金，還用了拉絲效果提高質感。

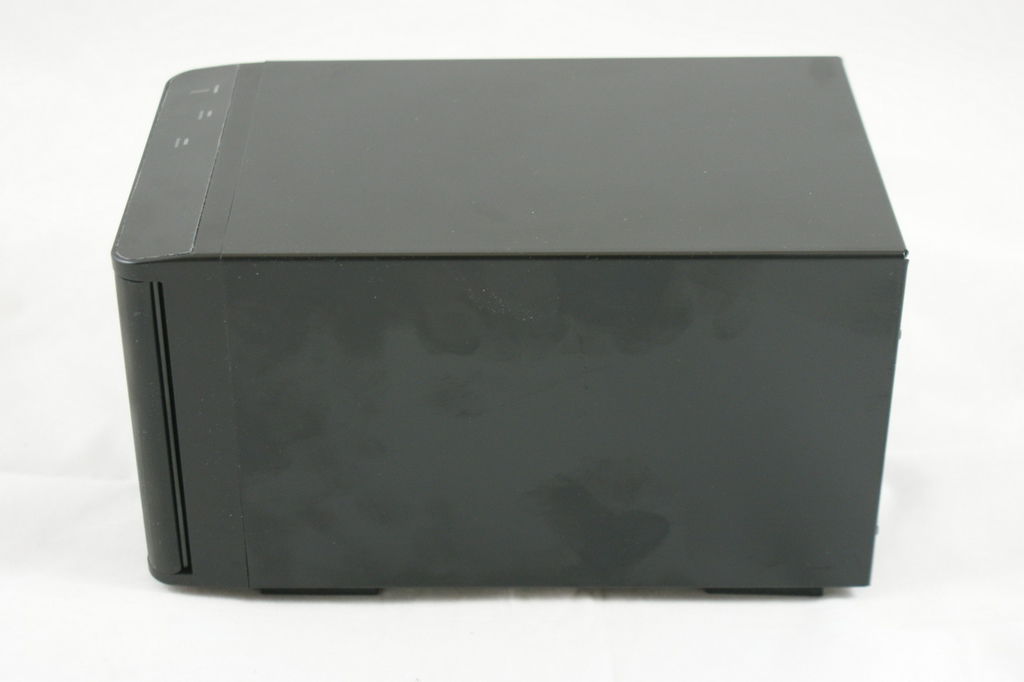

TS231U整體長度為214mm，對於某些電腦機殼是銀欣Mini-ITX的玩家來說，這樣的尺寸剛好可以把TS231U堆疊在你的銀欣Mini-ITX的機殼之上，迷你又不占空間，視覺還很一體化!

不信自己點進去看---銀欣Mini-ITX機殼連結

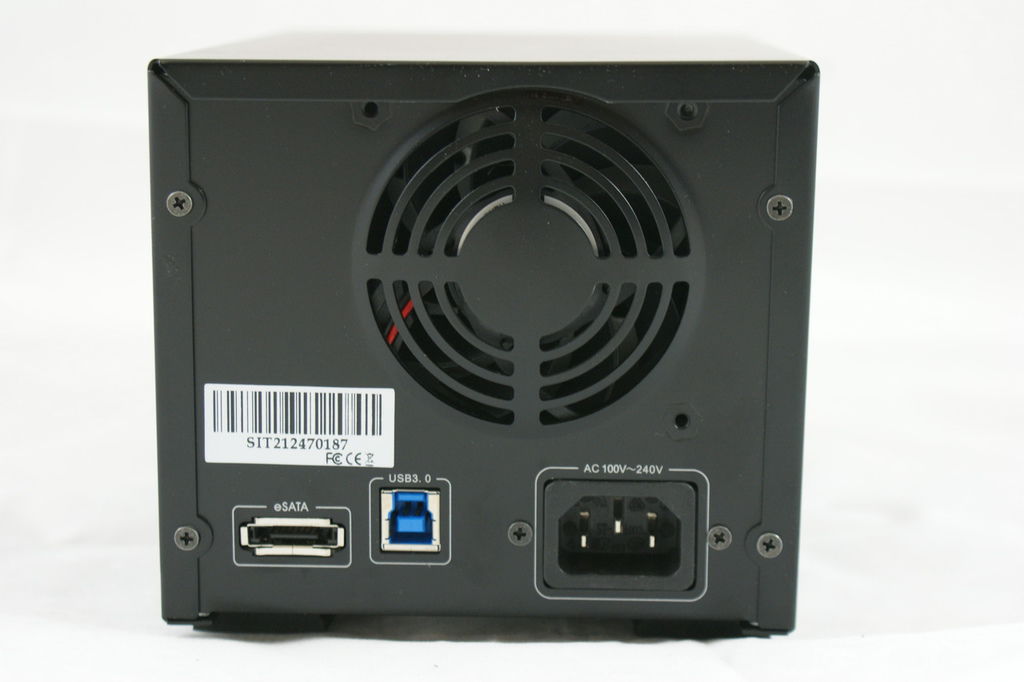

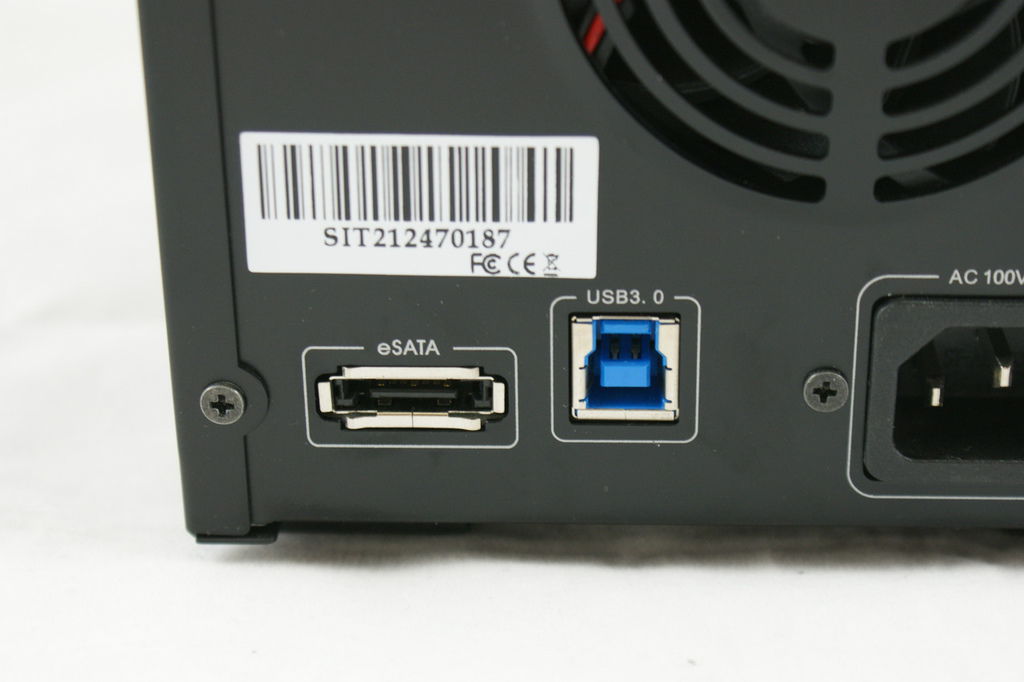

TS231U的背部構造-除了有E-SATA與USB 3.0規格的插座、電源輸入之外，還有一顆7cm的散熱風扇，可以將硬碟的發熱，排出TS231U之外。

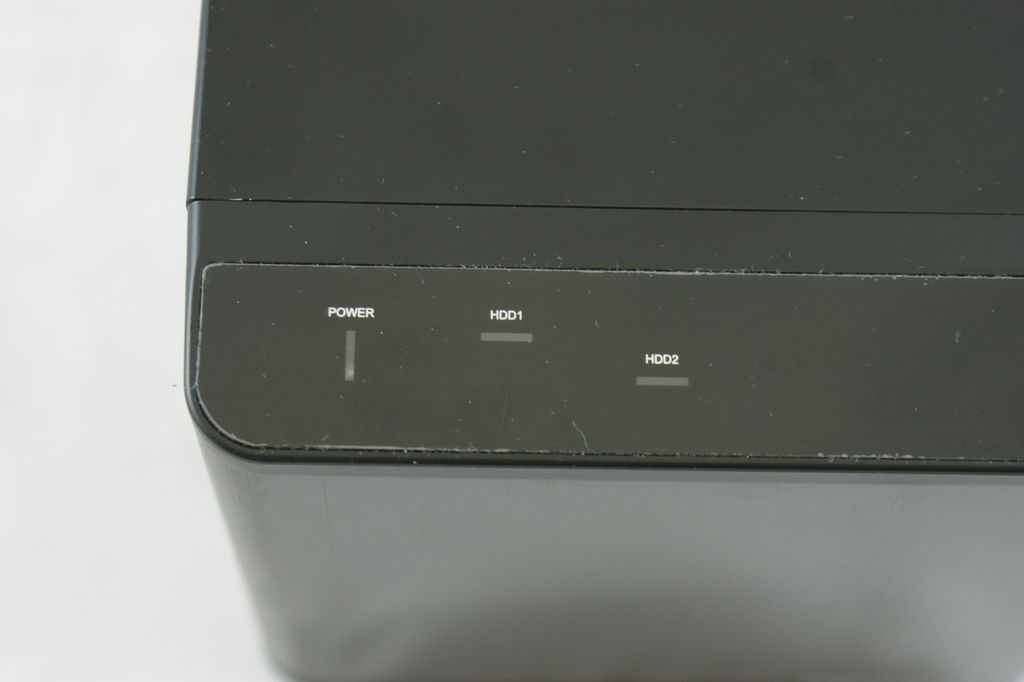

TS231U頂部一共有三顆LED燈號，正常都是亮著藍燈，但HDD1、HDD2比較不同，如果是在讀取的狀態下，則會藍與紫兩種色輪流閃爍，表示在運作中，請勿關閉電源，以免造成玩家的資料不測。

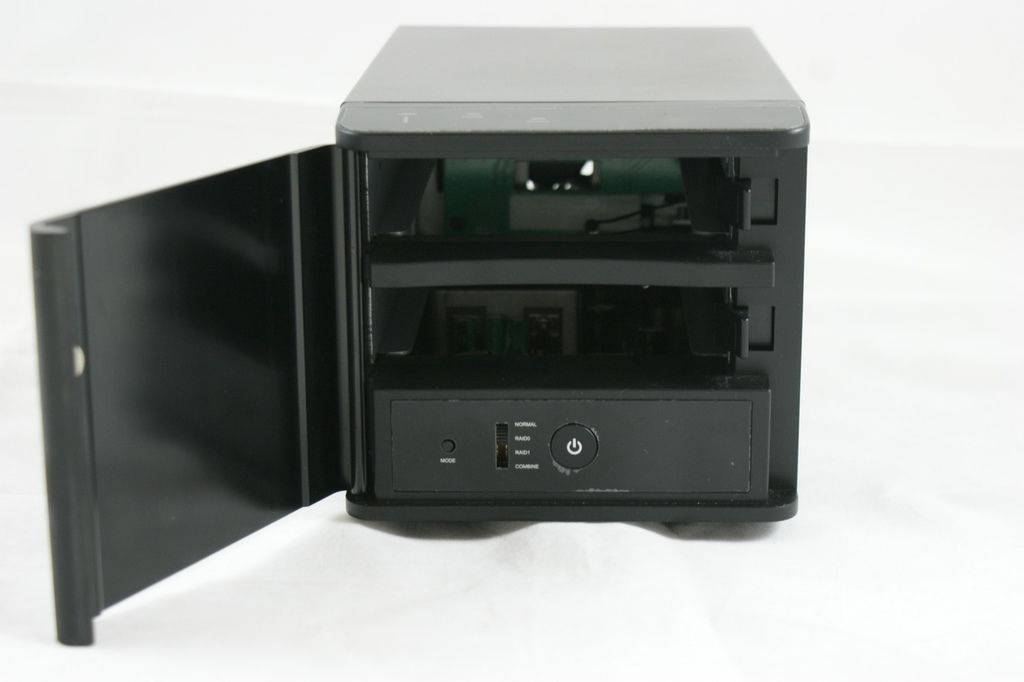

把拉絲質感的前門打開之後，內部的兩個硬碟托架就能清楚看見了，這個部分是免工具的設計概念，硬碟只要尾部輕推感覺到底，就已經牢固安裝完畢了，如果要退出呢?

也很簡單，旁邊有兩個往右扳的機構，關閉電源的情況下，輕輕往右一扳，整個硬碟就會彈出大約三分之一，這時候再整顆硬碟往後拉出即可。

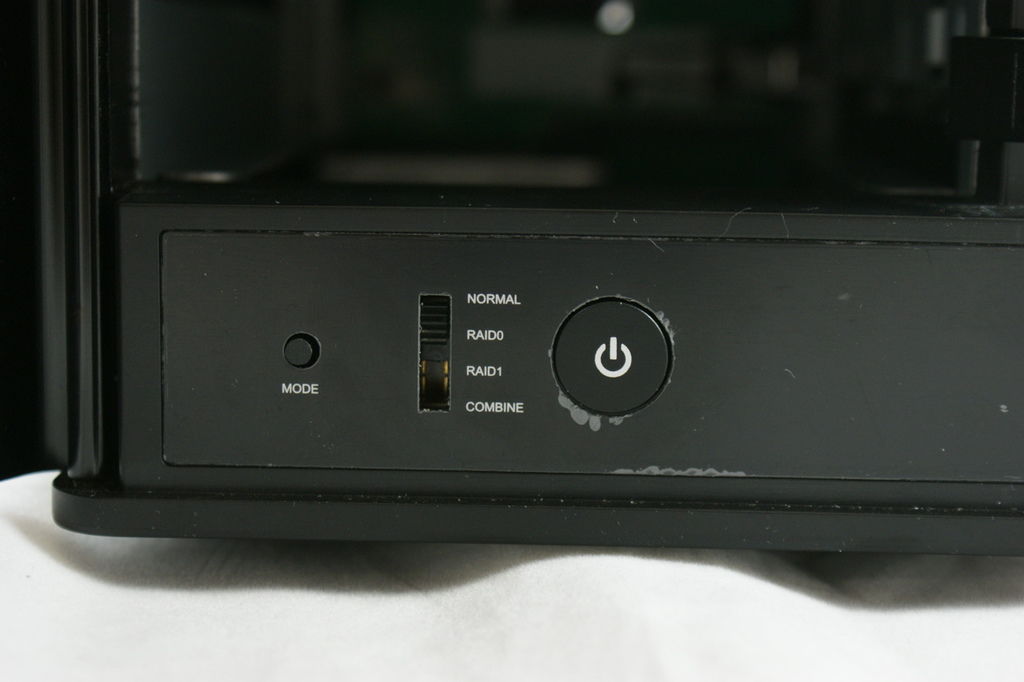

前控制面板，在這除了電源的開關，再來就是可以調整相應的各個模式，只要切換到相應的模式上，再按下旁邊的MODE按鈕就可以順利切換。

可是這部分有一個缺點，調撥模式開關，作的太過凹陷進機殼內部，手動切換不是這麼方便，如果你指甲不長，可能需要一個小工具來幫忙切換。

(另外，這部分我曾測試過，就算已經在系統內部，已經分割好兩顆Normal模式下，手動切換成RAID-0模式，按下側鍵MODE還是順利轉換成功!)



TS231U內部的PCB版。


然後與免工具的彈簧構造。

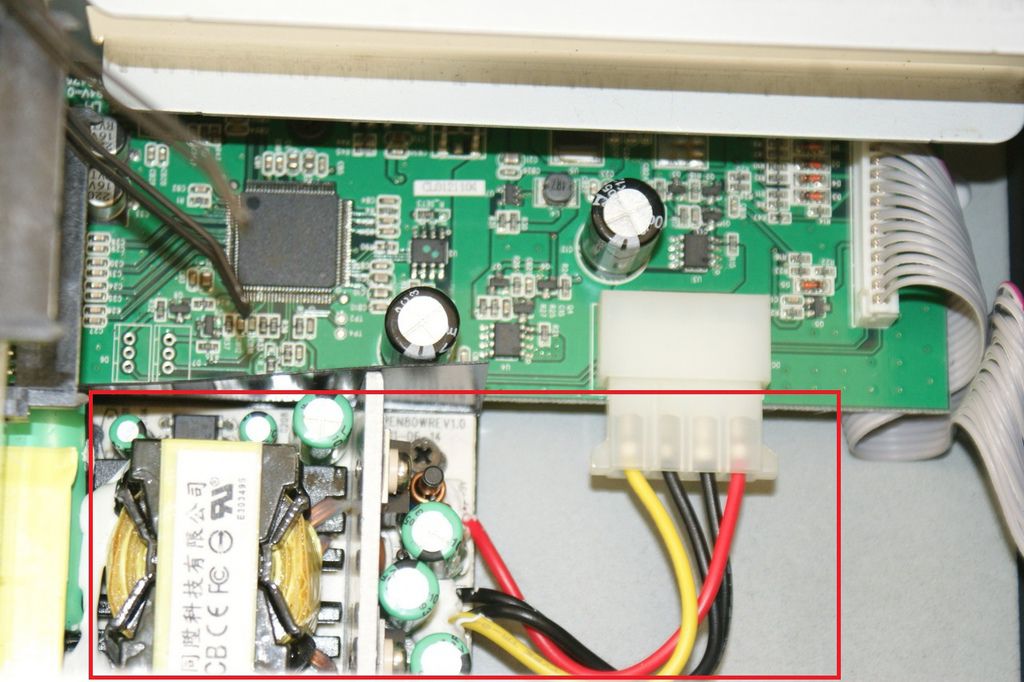

在上面我們有介紹過TS231U的電源線，玩家也可能已經發現，這是一個電源變壓器內建在機殼內的設計，TS231U的一個角落，就是整個供電變壓模組，提供整個TS231U的系統運作。

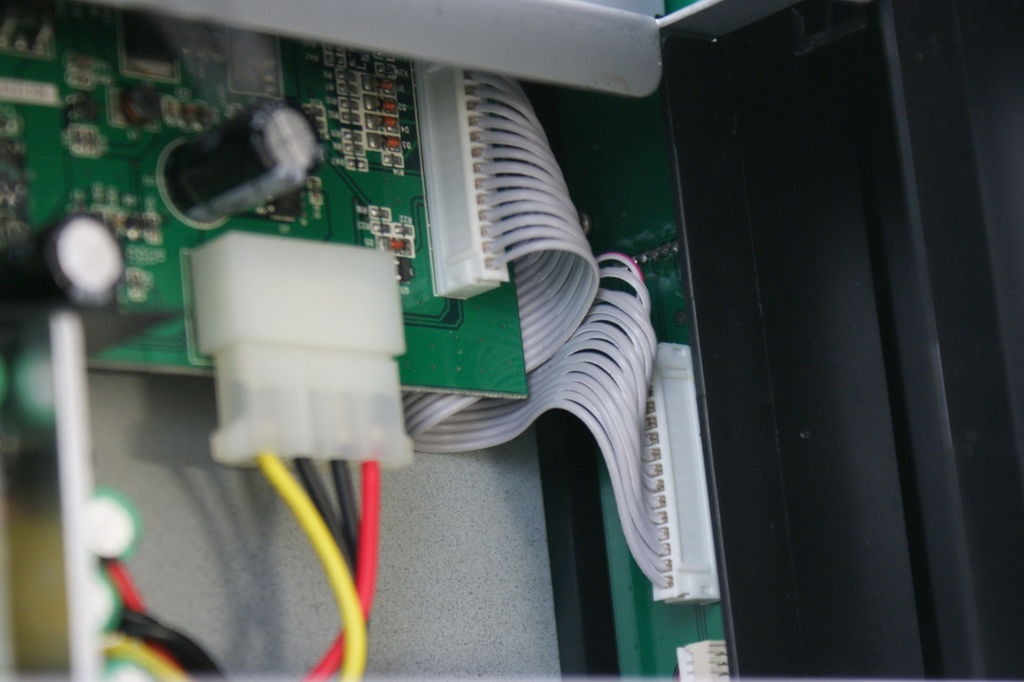

PCB板有一條排線跟前面板連接，模式切換的控制與電源輸入一併連結在此模組。

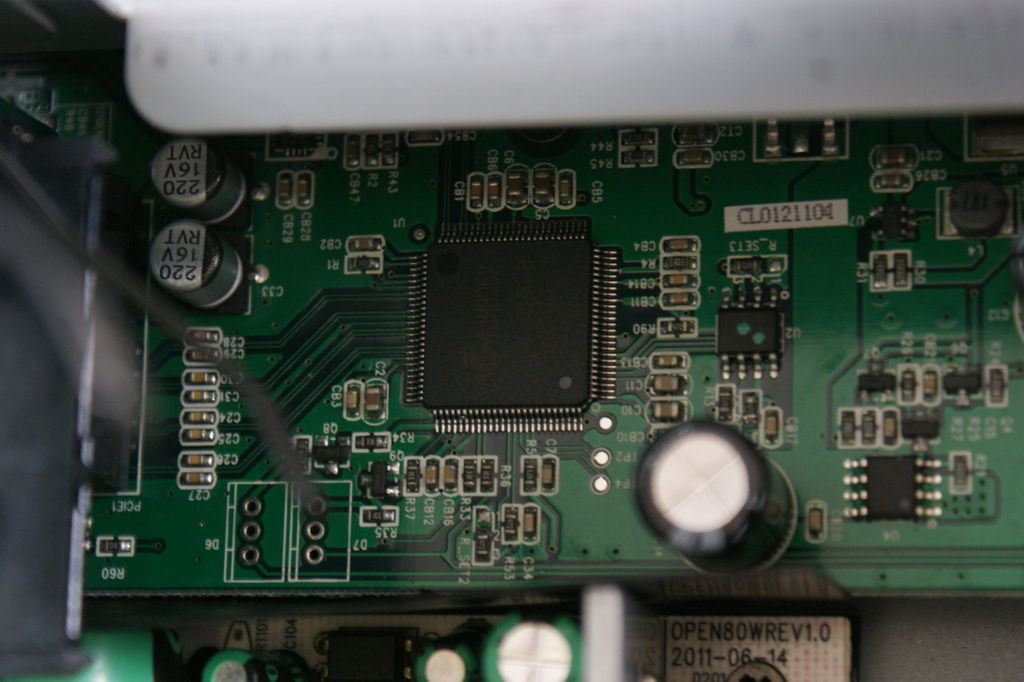

在PCB板上，變壓器旁，看到了這顆不算陌生的JMB352 E-SATA/USB 2.0橋接控制器!

但是，咦?這款TS231U不是標榜可以USB 3.0與E-SATA模式並存嗎?怎麼會由一顆JMB352 (SATA II規格)來做為輸出?

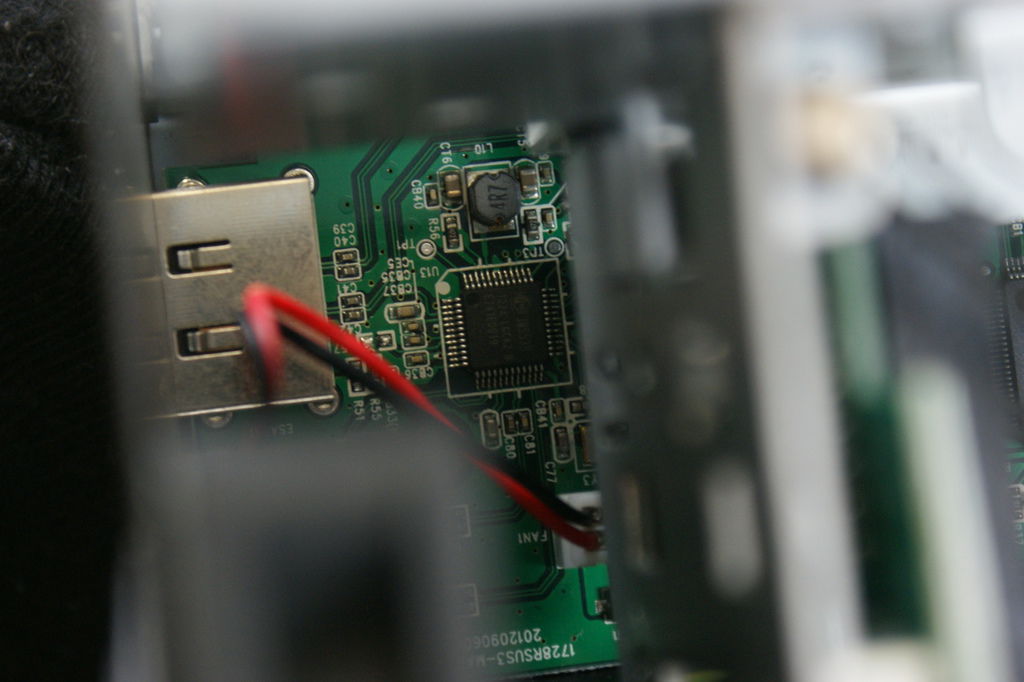

別緊張，我想大部分的RD都比我們還要聰明，在TS231U的風扇下方又補上了一顆JMS539，作為USB 3.0的橋接晶片，整個機器此時，完整了!!

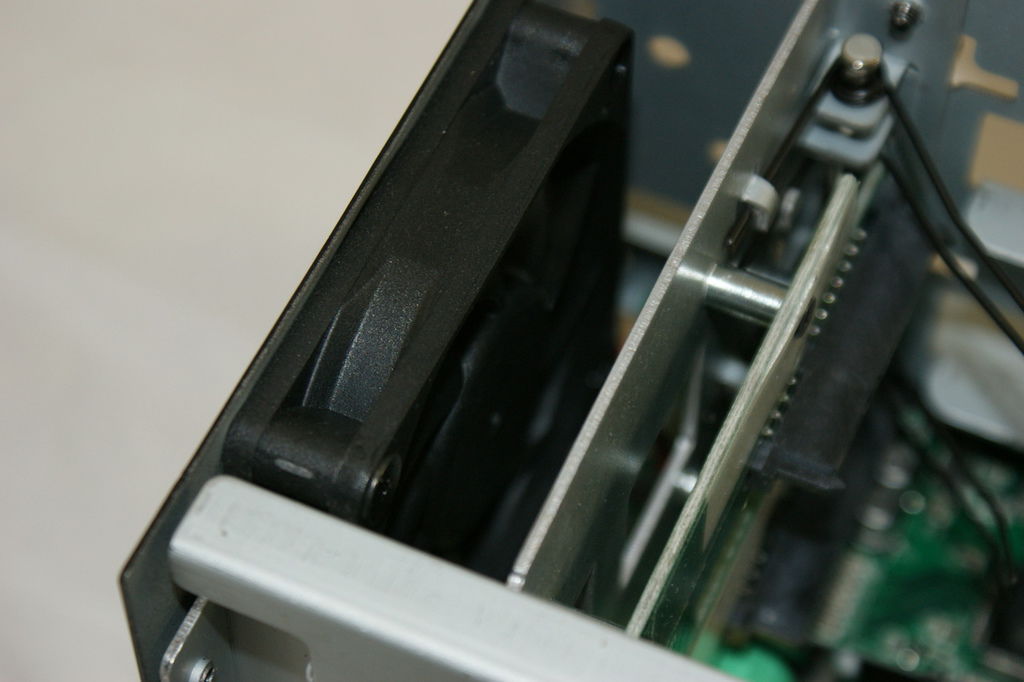

機箱背後的7cm散熱風扇

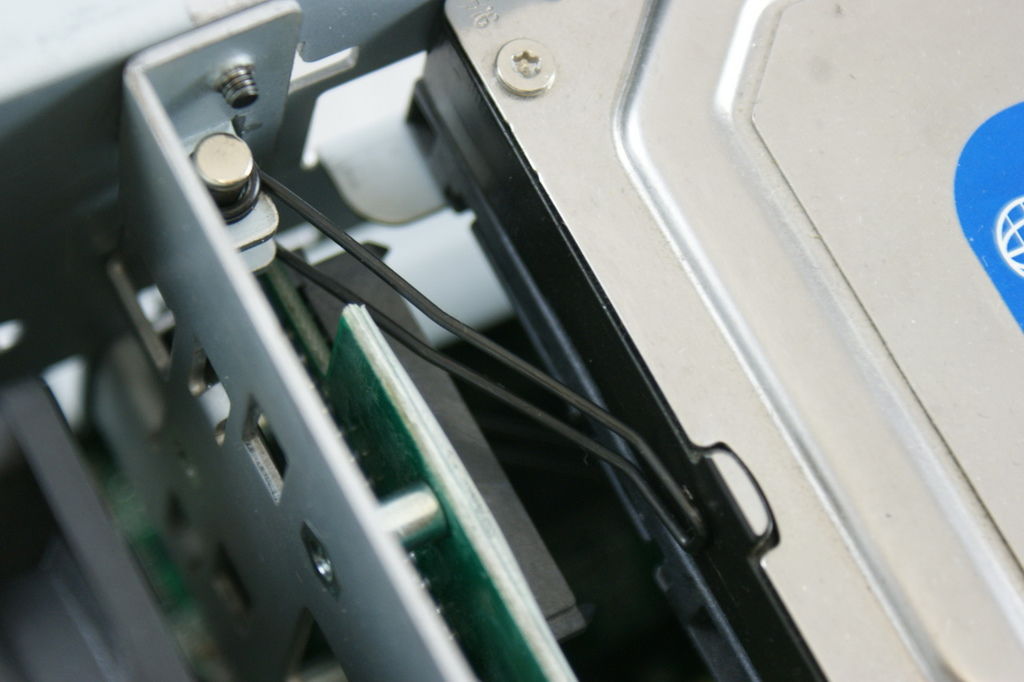

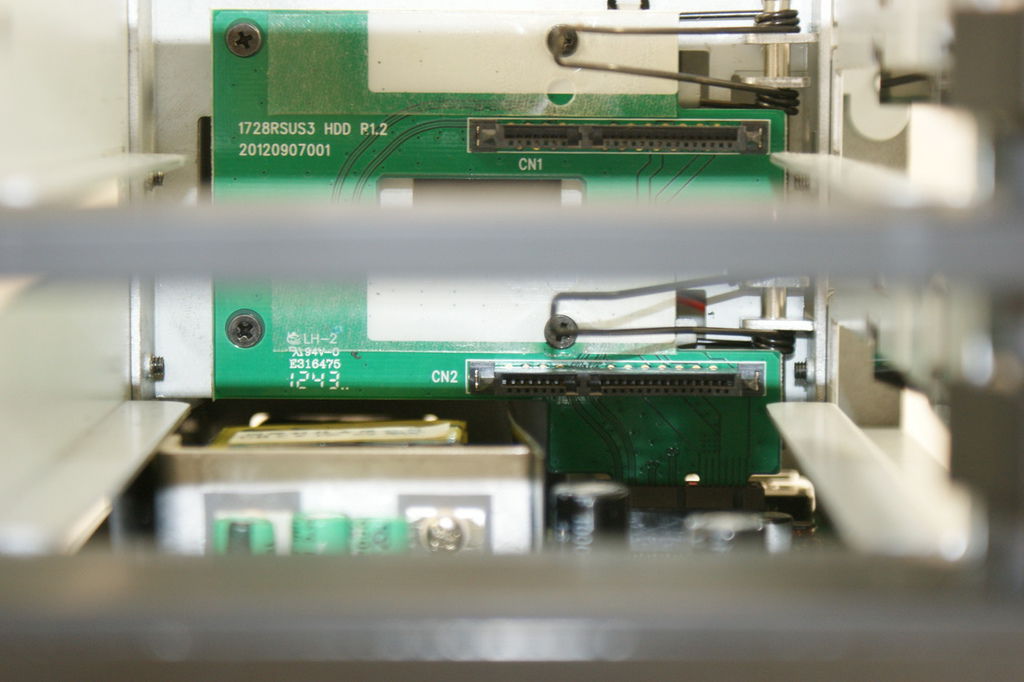

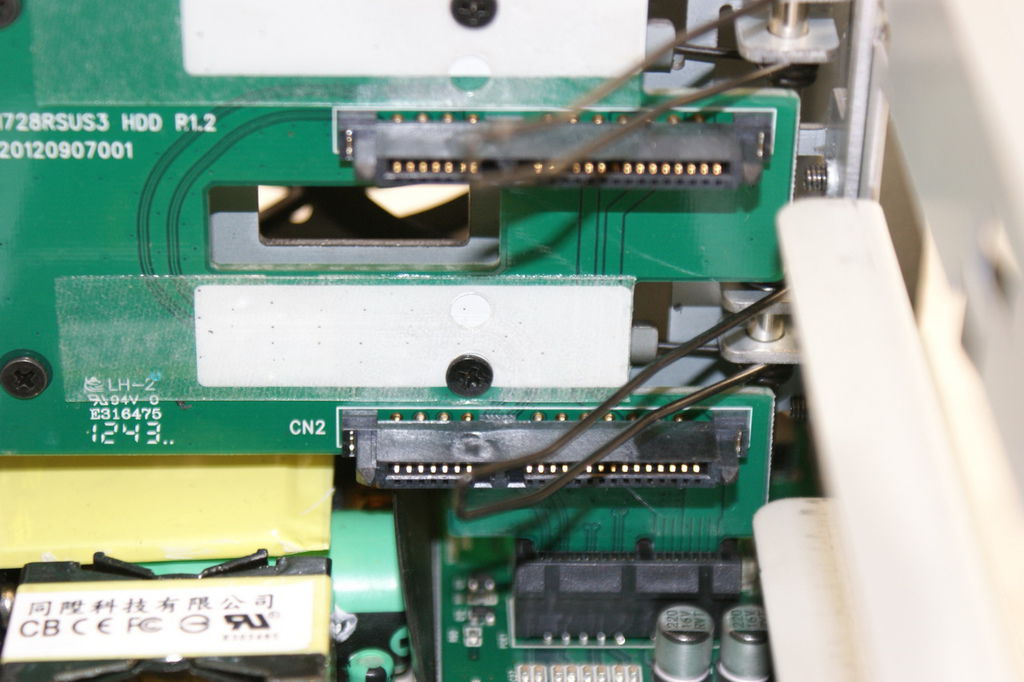

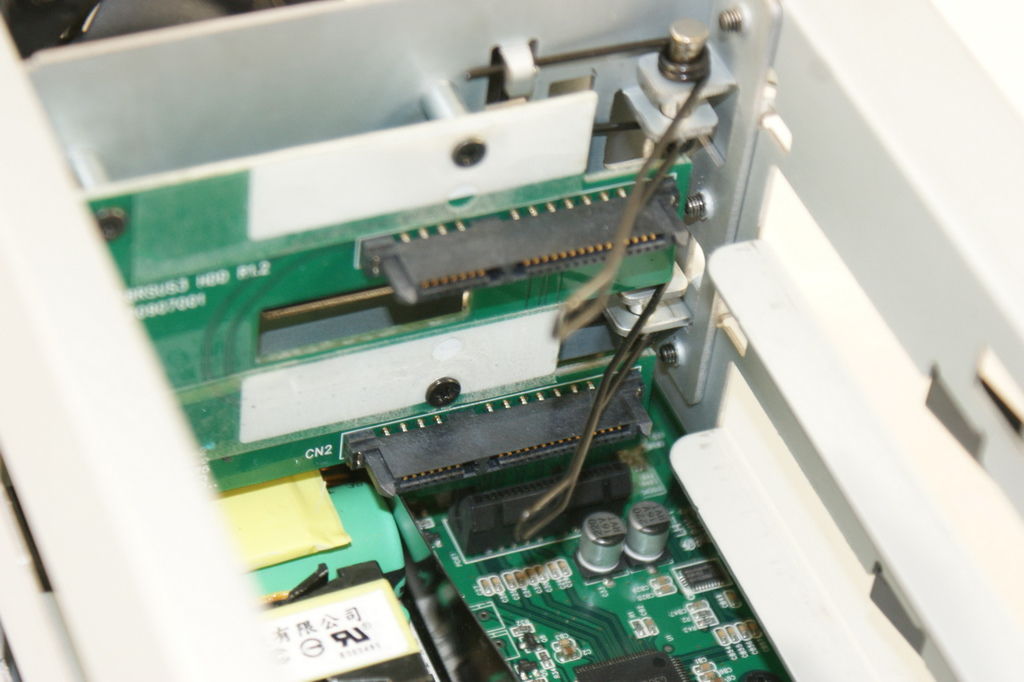

既然都拆了，那麼當然要看一下彈簧在內部硬碟就定位時的一個機構概況，硬碟推進去時，彈簧剛好撐在硬碟的鐵製框架上。

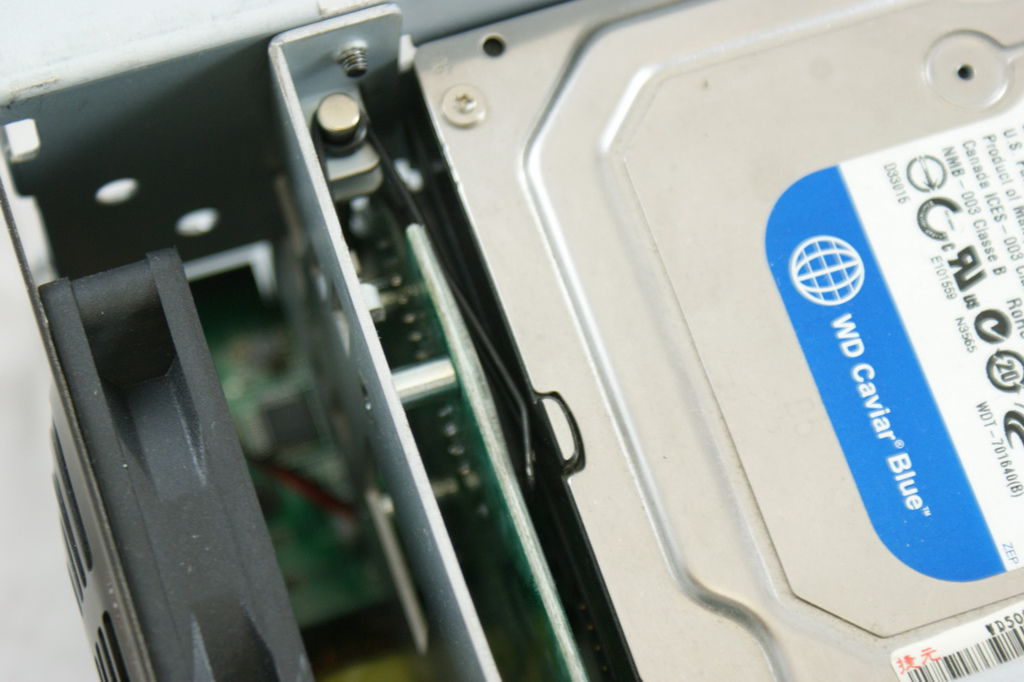

整個推入，剛好又是一個完美!!

也由於是這樣的力道，所以剛剛在上面介紹的時候，我說了，只要把右扳的免工具機構扳開，硬碟就會剛好彈出三分之一了。

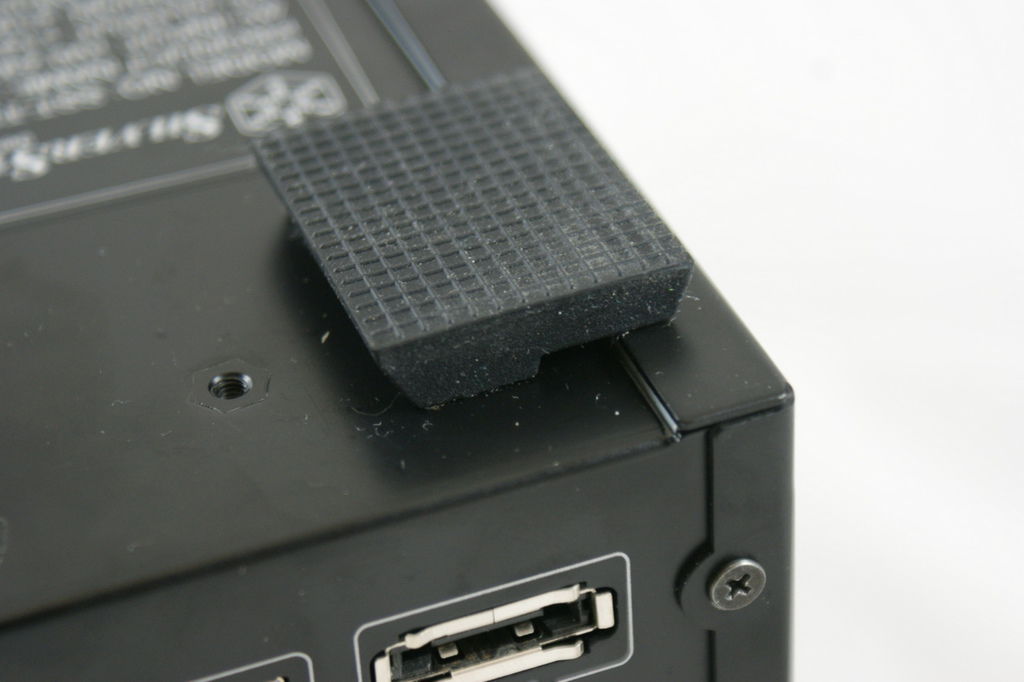

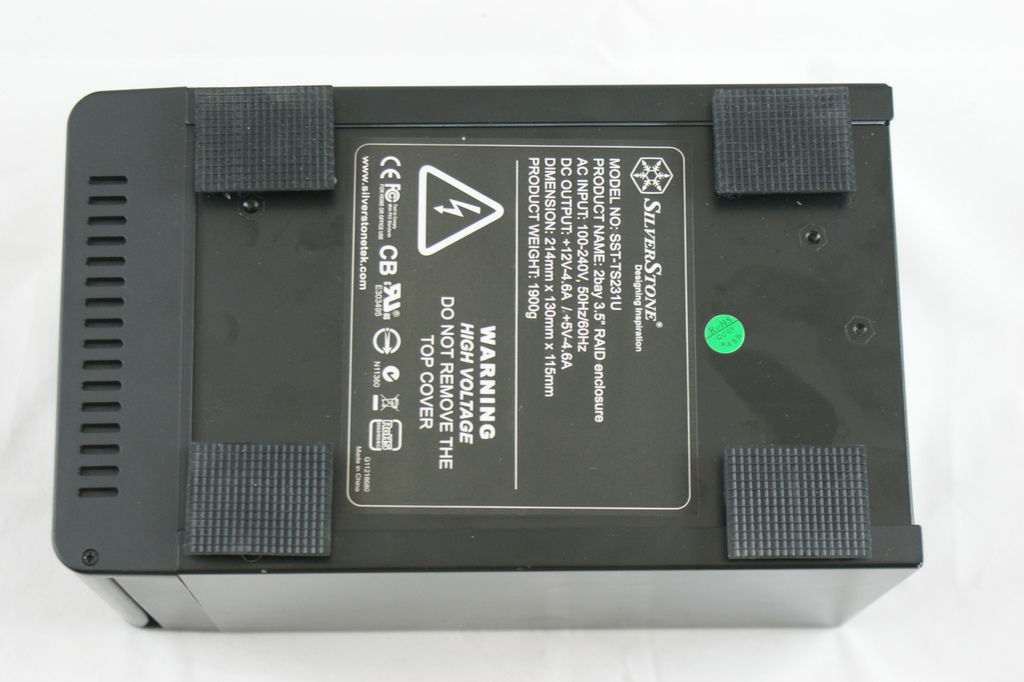

這是個軟墊



也是TS231U吸震的腳座，如果你的桌面很光滑，TS231U絕對不容易推動，可以穩固的貼在桌面上。

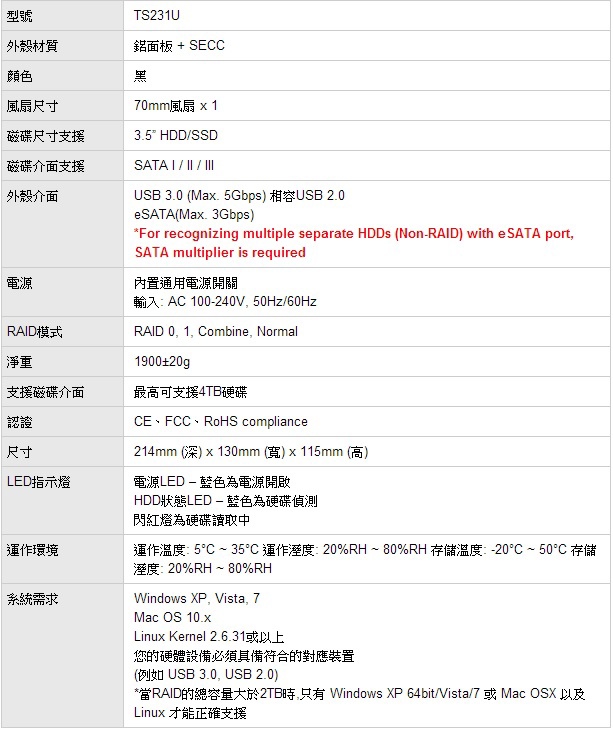

以下圖表是TS231U的完整規格:

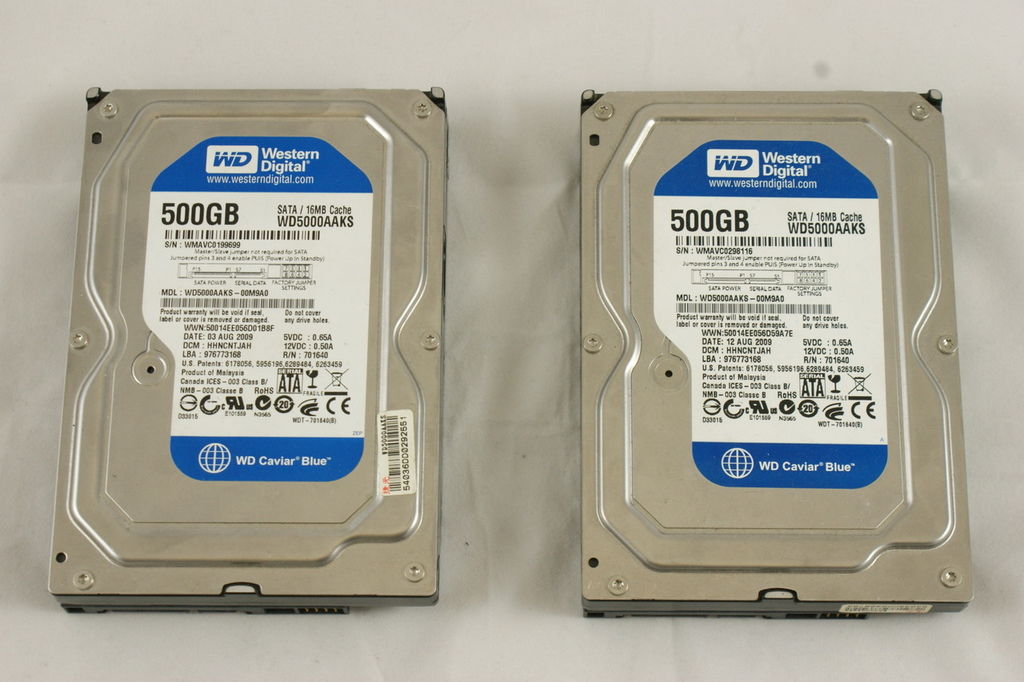

今天要拿來測試的兩顆WD 500G AAKS

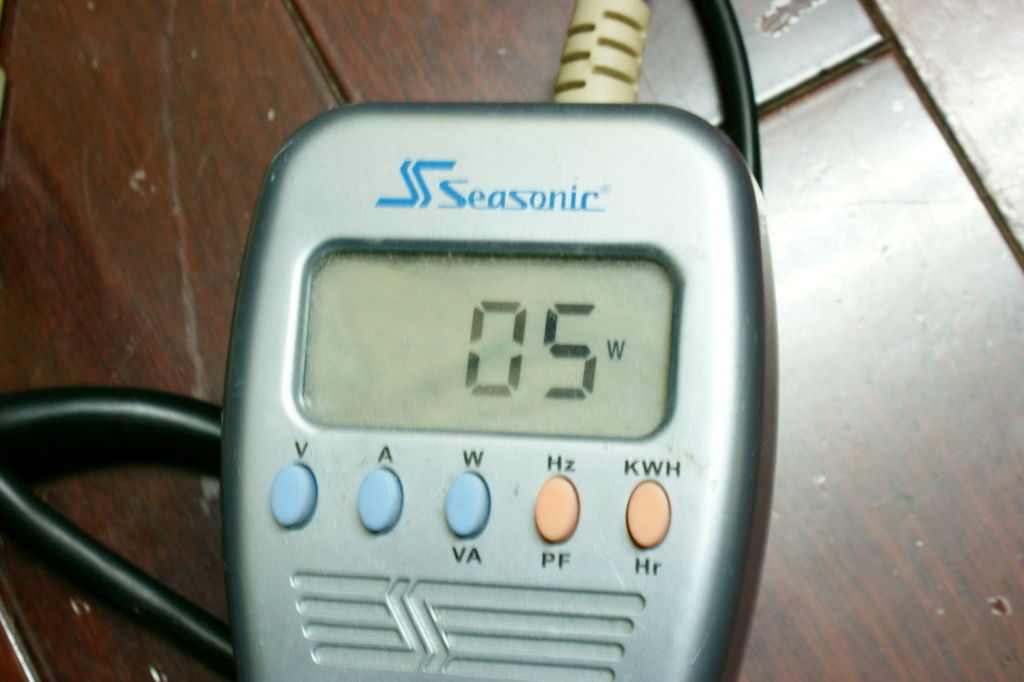

測試前，先來看耗電量，這是兩顆HDD待機狀態下的耗電量，TS231U在閒置5分鐘後，會自動進入待機模式，就是在此時量測的，待機5W。

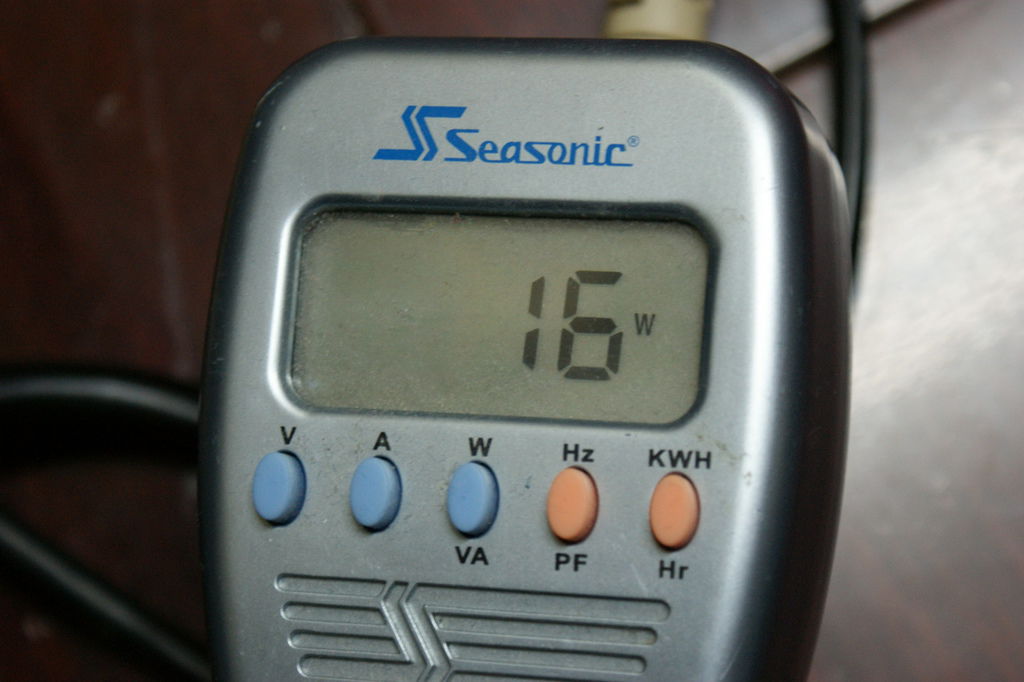

兩顆HDD上線模式下測得的消耗W數，16W

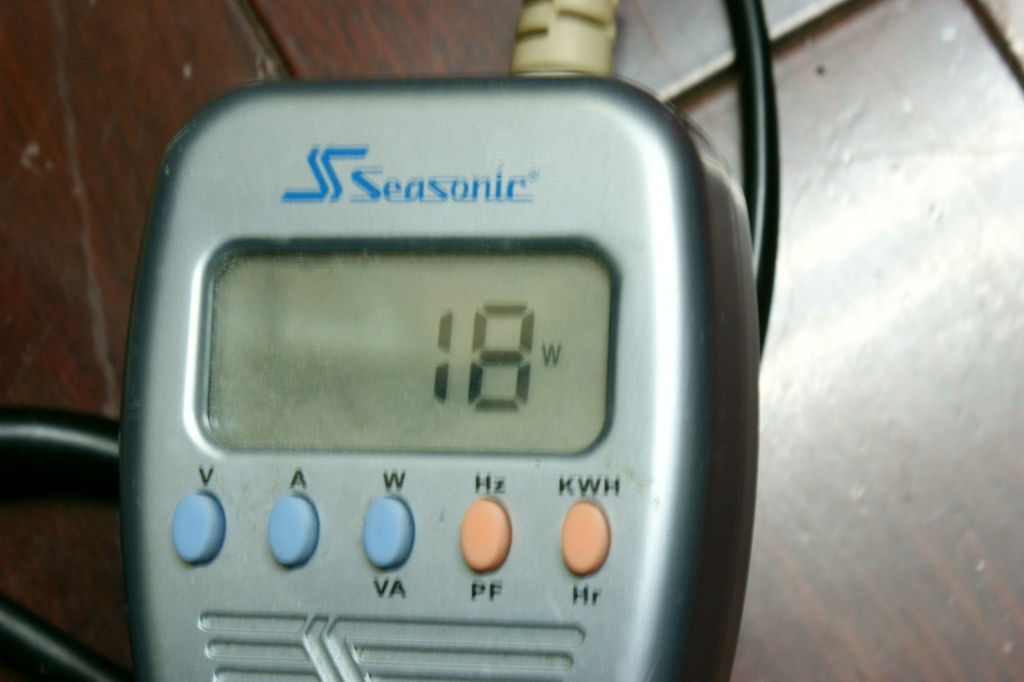

再來是兩顆同時拷貝檔案進入磁碟中，消耗18W，大概就是這樣。



測試平台:

CPU: I7-4770K OC 4G

RAM:AVEXIR DDR-3 4G*2=8G 2400Mhz OC 2800Mhz

MB:msi Z87I GAMING AC

顯示卡:msi N560GTX-TI HAWK

SSD:OCZ VERTEX 4 128G、OCZ AGILITY3 120G、WD WD10EZEX 1TB

POWER:銀欣SST-ST1500 1500W

OS:WIN 7 64位元





只要正確設定在各個模式下，就會顯示各個模式下的作動名稱，如圖所示



======================================================

======================================================

由於TS231U支援E-SATA 3Gpbs與USB 3.0 5Gpbs，一開始先用E-SATA跟HITACHI HDT721 7200rpm 1TB做測試

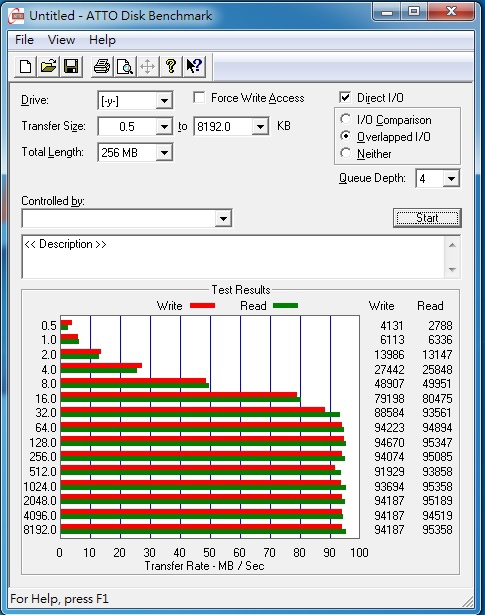

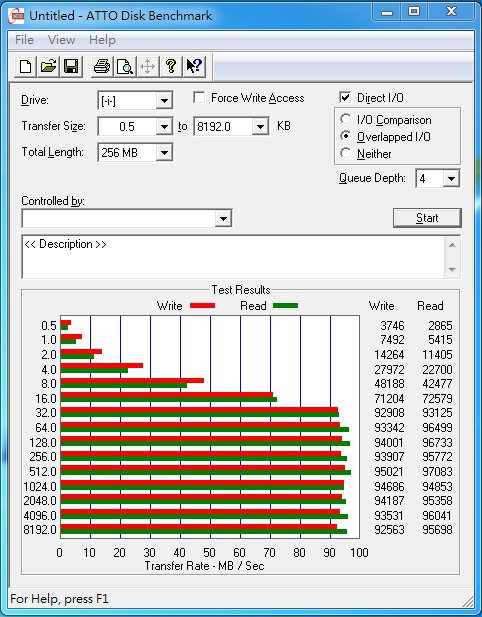

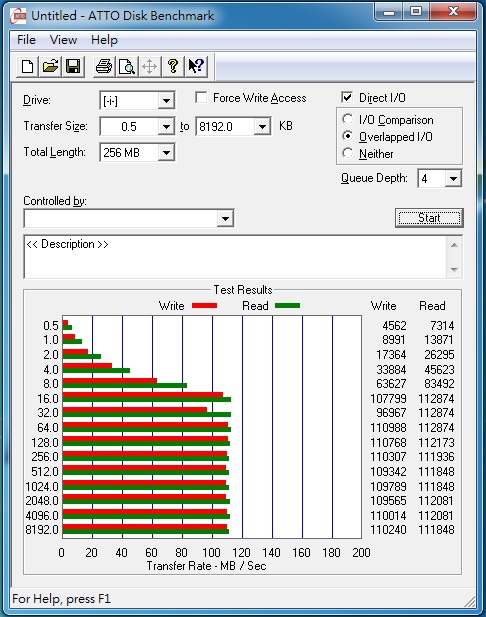

E-SATA ATTO 單顆

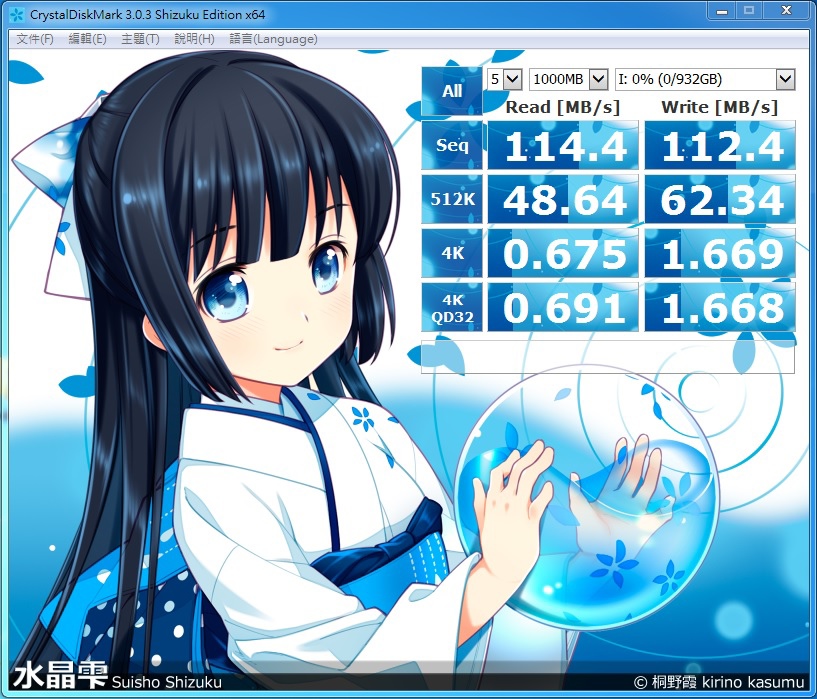

E-SATA Crystal Disk Mark 3.0.3

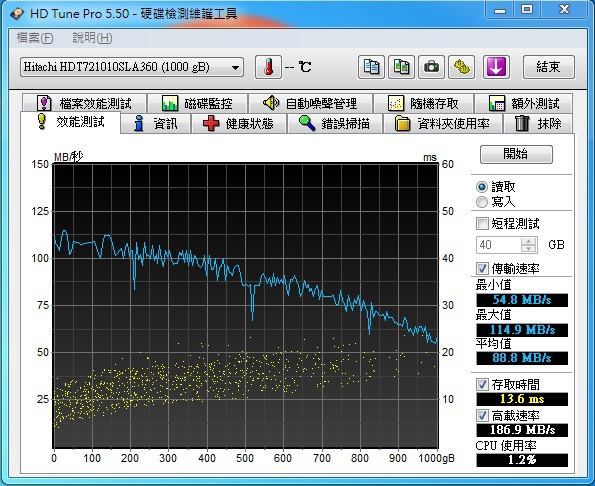

E-SATA HD Tune Pro 5.50




======================================================

======================================================

以下測試USB 3.0單顆與RAID-0兩顆500G AAKS、混合加總模式由500G AAKS、250G AAKS聯合演出。



USB 3.0 500G AAKS單顆傳輸效能

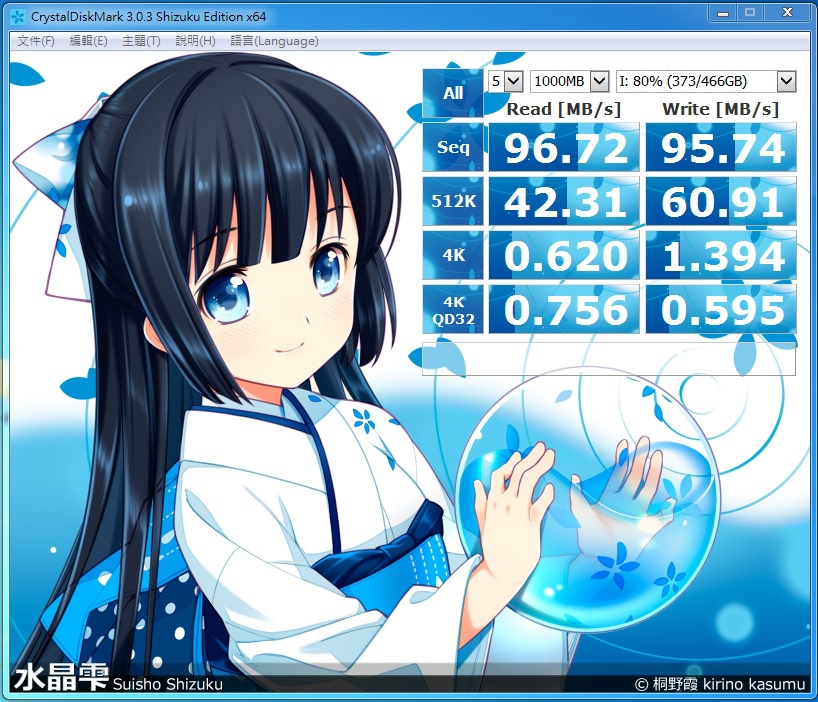

USB 3.0 Crystal Disk Mark 3.0.3 單顆500G AAKS

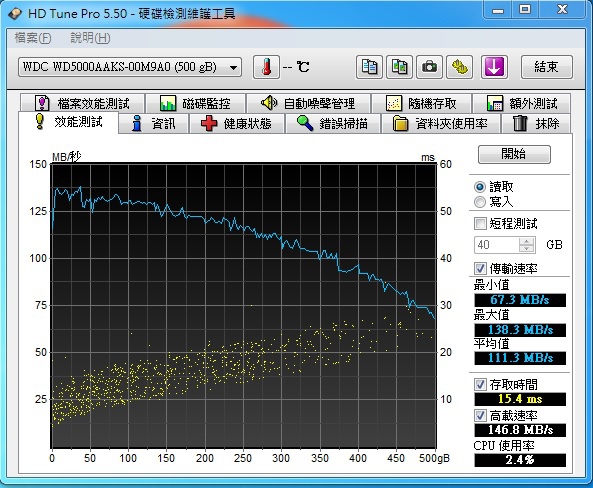

USB 3.0 HD Tune Pro 5.50 單顆500G AAKS





======================================================

======================================================





JBOD (COMBINE)混合加總模式500G AAKS、250G AAKS=750G傳輸效能



USB 3.0 ATTO 雙顆 JBOD 750G

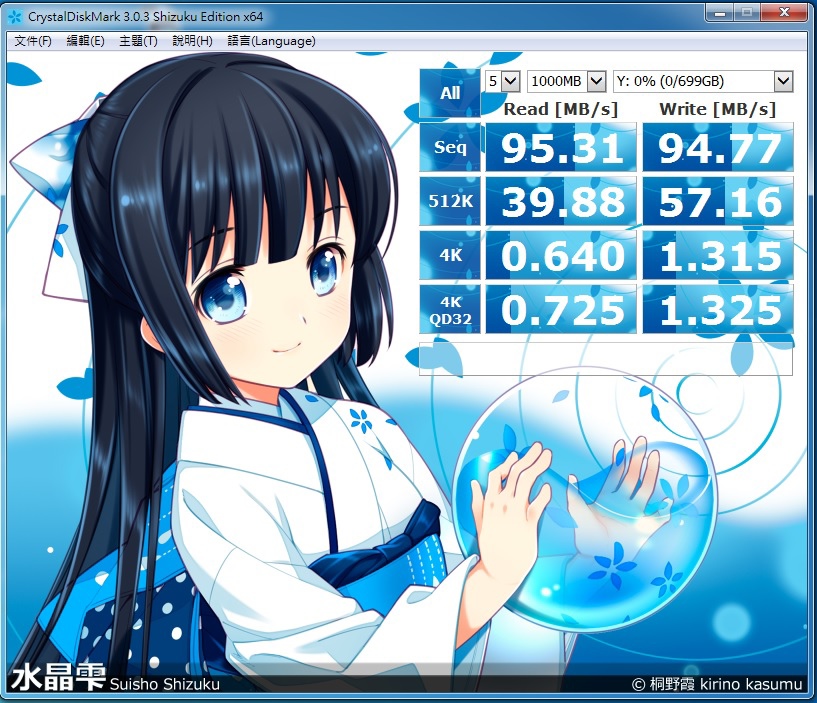

USB 3.0 Crystal Disk Mark 3.0.3 雙顆JBOD 750G

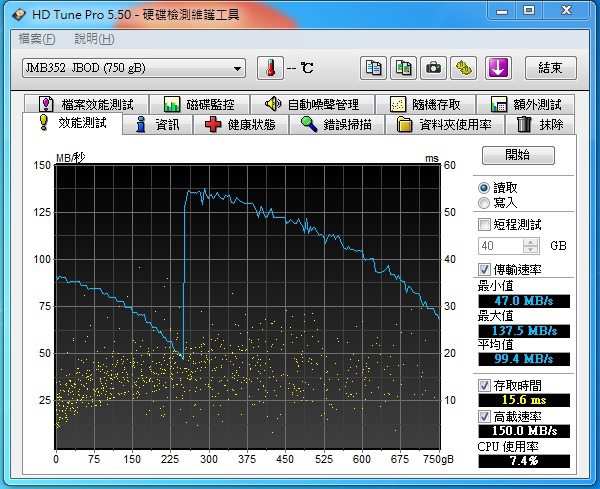

USB 3.0 HD Tune Pro 5.50 雙顆JBOD 750G

(會有這樣突然這麼整齊的降頻猜測是因為JBOD模式先跑AAKS 250G跑完之後才繼續跑AAKS 500G)



======================================================

======================================================



RAID-0模式 WD 500G AAKS雙顆



USB 3.0 ATTO 雙顆 RAID-0 1TB

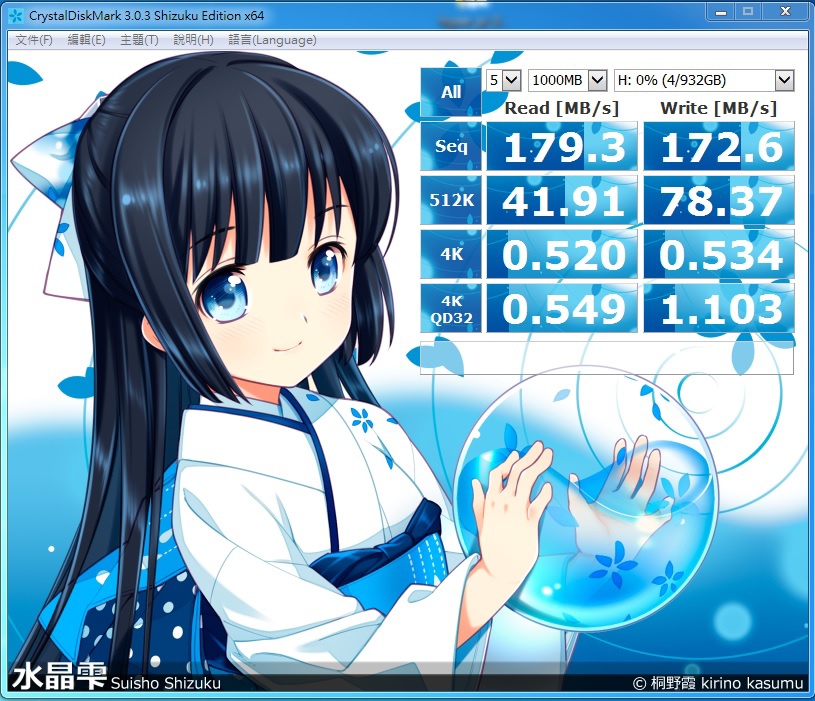

USB 3.0 Crystal Disk Mark 3.0.3 雙顆RAID-0 AAKS 1TB

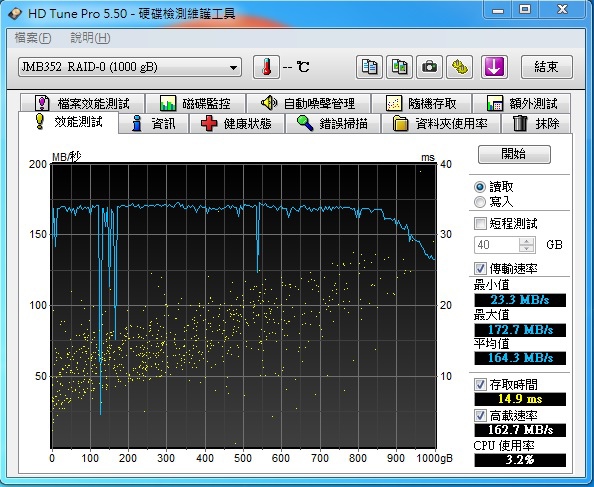

USB 3.0 HD Tune Pro 5.50 雙顆RAID-0 AAKS 1TB





結論:

很顯然的，這是一款提供給玩家簡單備份資料的硬碟磁碟櫃，一次擁有了E-SATA與USB 3.0的連接規格，對於目前USB 3.0已經被INTEL作為完整支援原生USB 3.0的時代。

如果玩家手上並有多顆備份硬碟又無處可插，這樣的機器很適合擁有。

也許，玩家可能會說，這樣的價格，不如去買一台NAS來架構，但是我能跟你說，一次要達到2 BAY然後傳輸檔案的效能又要跟這台TS231U可以平起平坐，除了NAS的CPU處理能力要突破1.2G，再來就是價格絕對需要破萬。

整個購置平台的價格需要翻了三倍以上才行，而且大多NAS的檔案都是由獨家的OS來運作，無法與WIN系統即時互相轉換。

如果~你是個檔案效能狂，手中擁有多顆硬碟，推薦你入手一台，如果，你又剛好是個Mini-ITX的極致小型化玩家，我也推薦你入手一台，因為架在機殼之上，很是美觀與剛好!!

又如果，你在最近考慮了很多款硬碟抽取盒，但是感覺外型大都很鳥，那麼，這款TS231U就有必敗的價值了。XD



改天應該還會有四顆HDD型號的開箱，那麼我們下次再見了。
