Plextor M5M - mSATA SSD 在Haswell平台獲得解放!
Plextor M5M - mSATA SSD 在Haswell平台獲得解放!

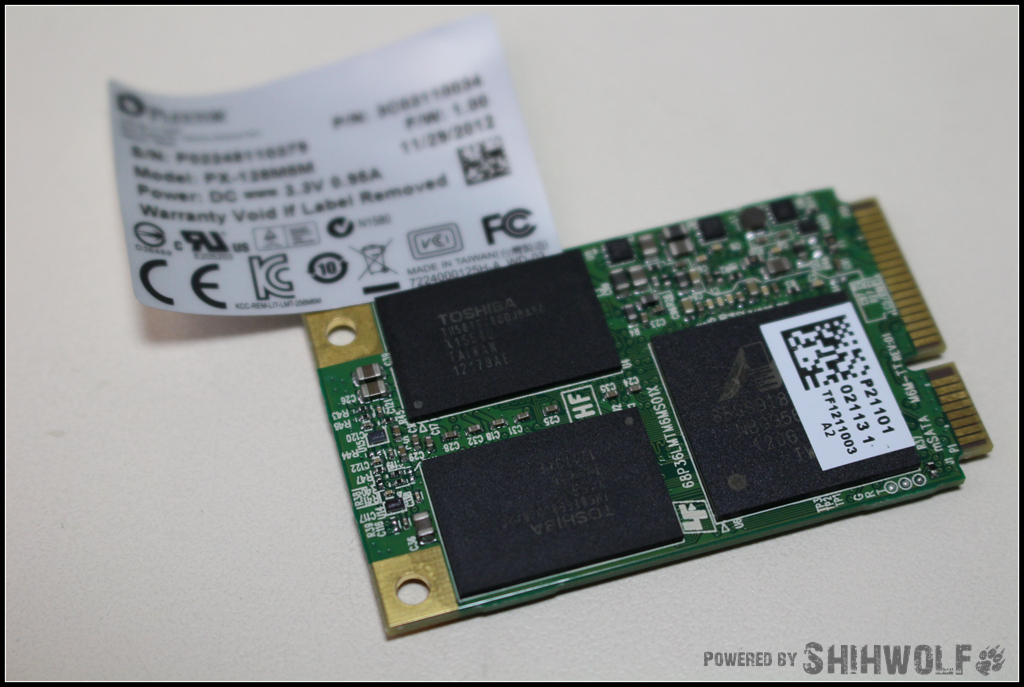

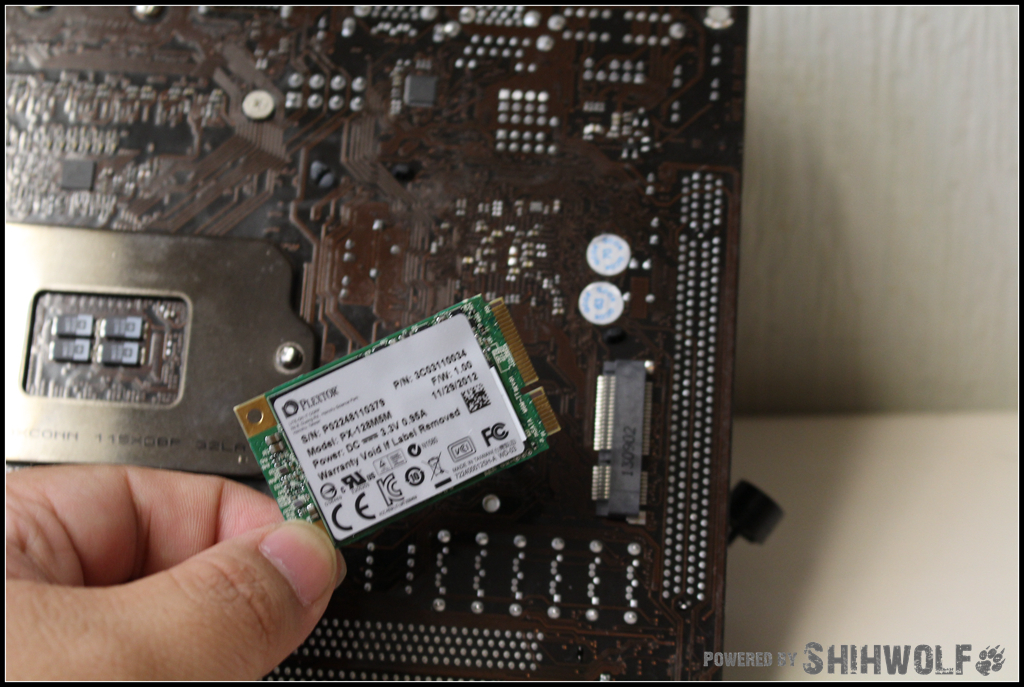

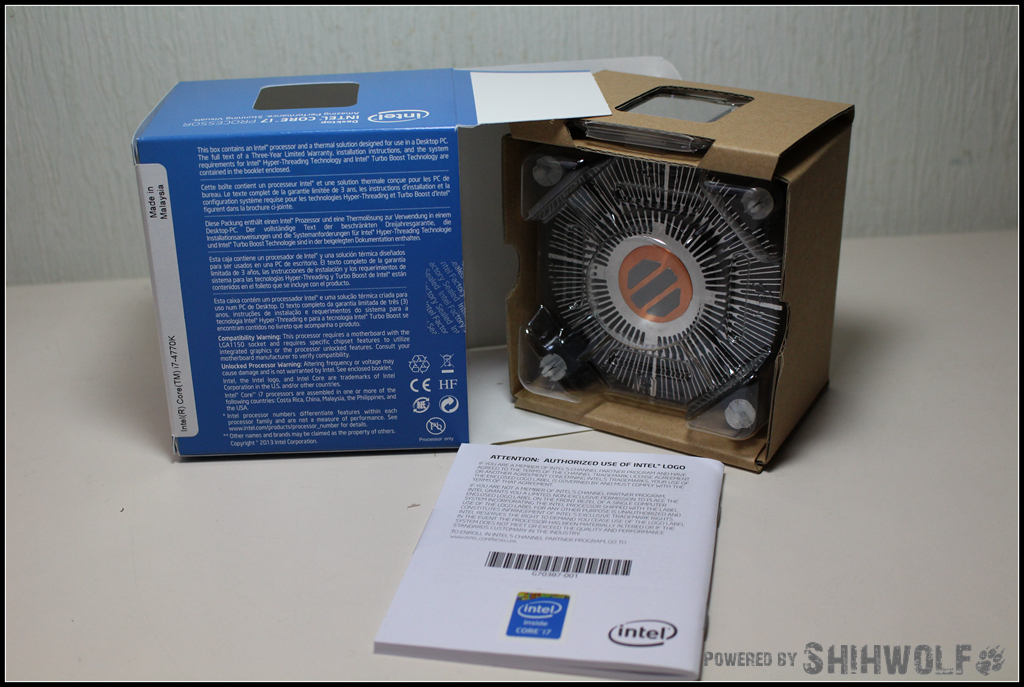

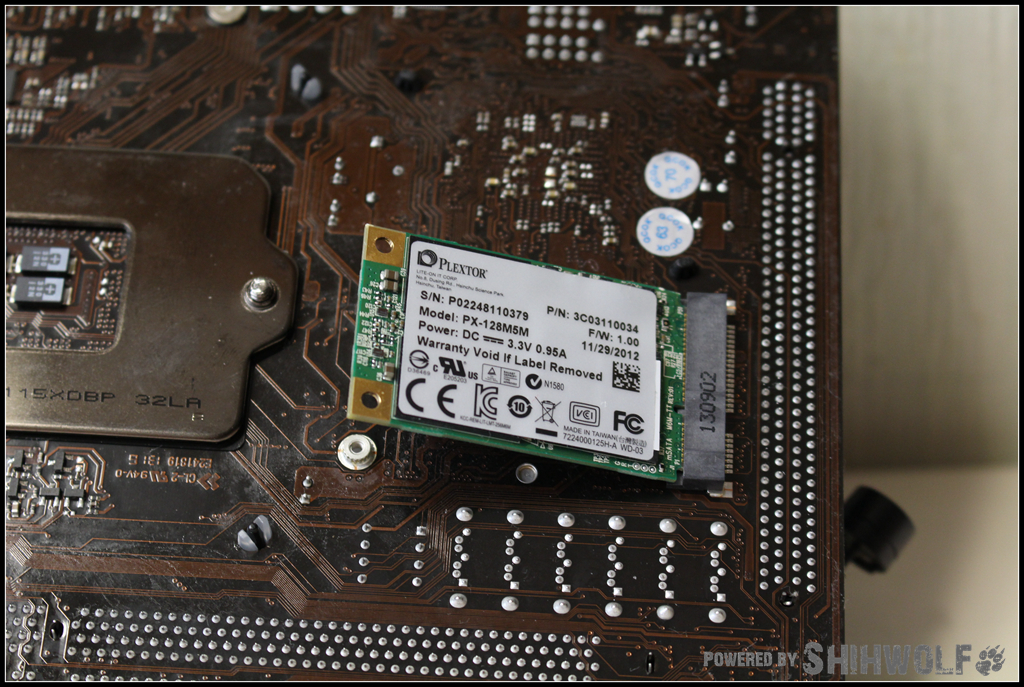

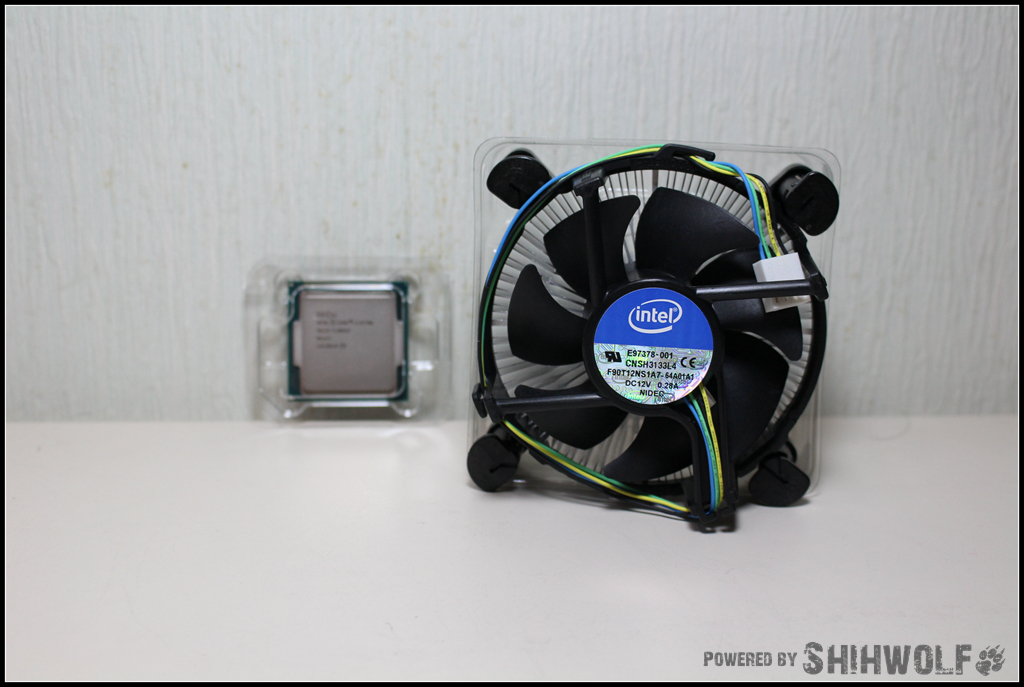

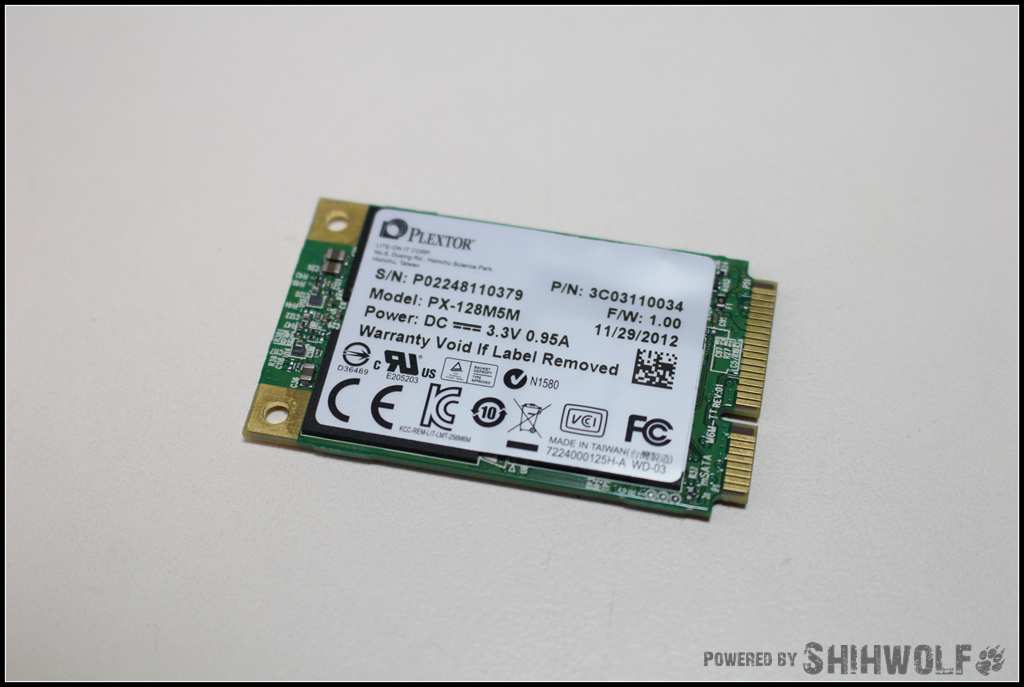

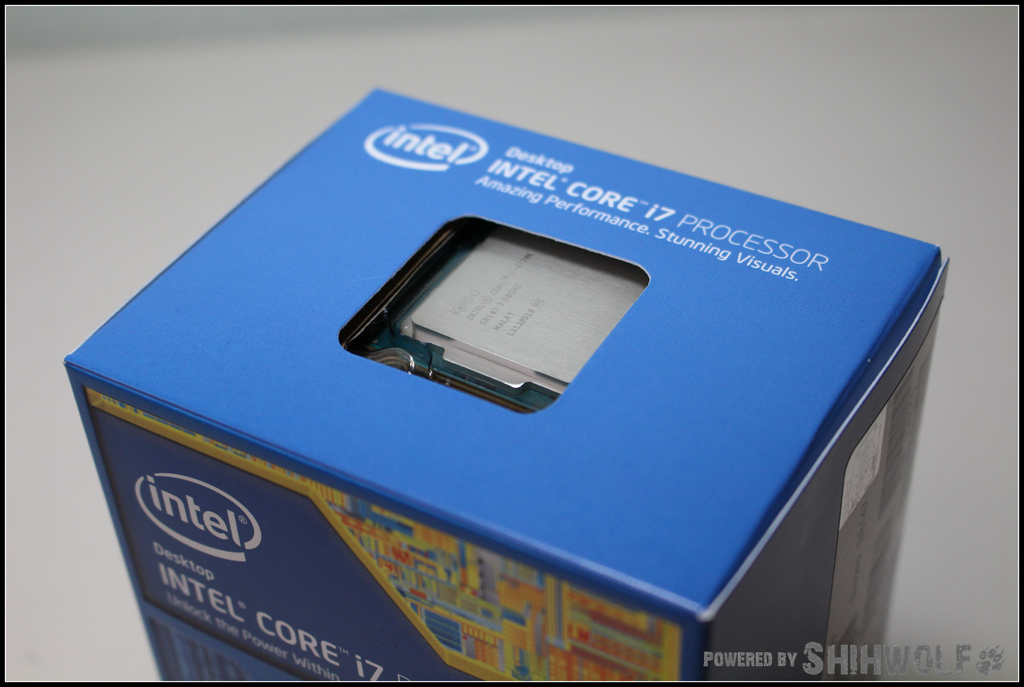

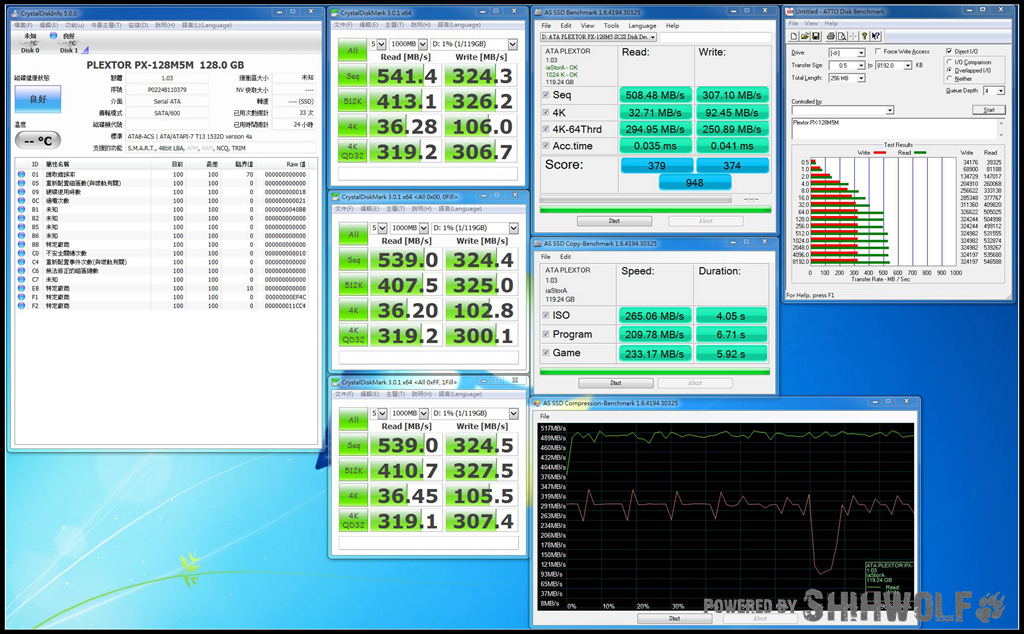

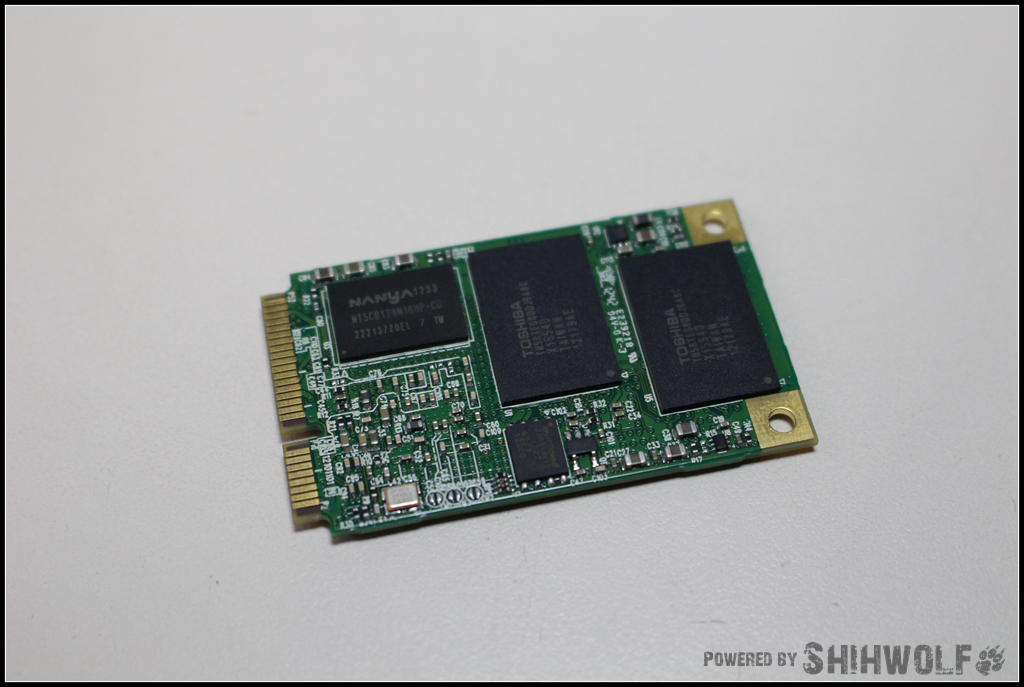

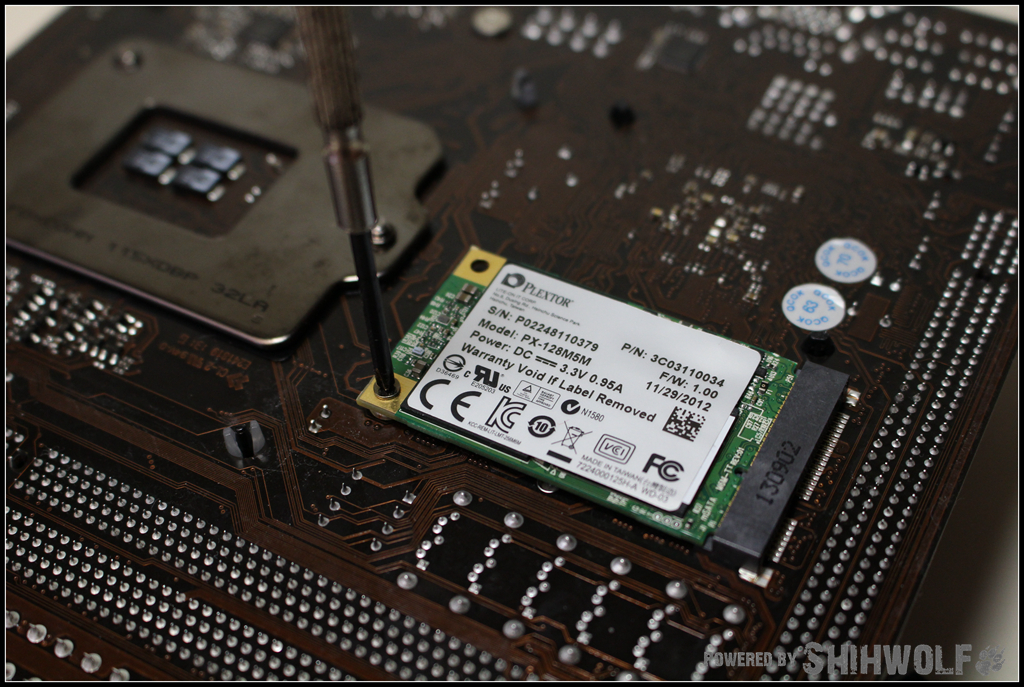

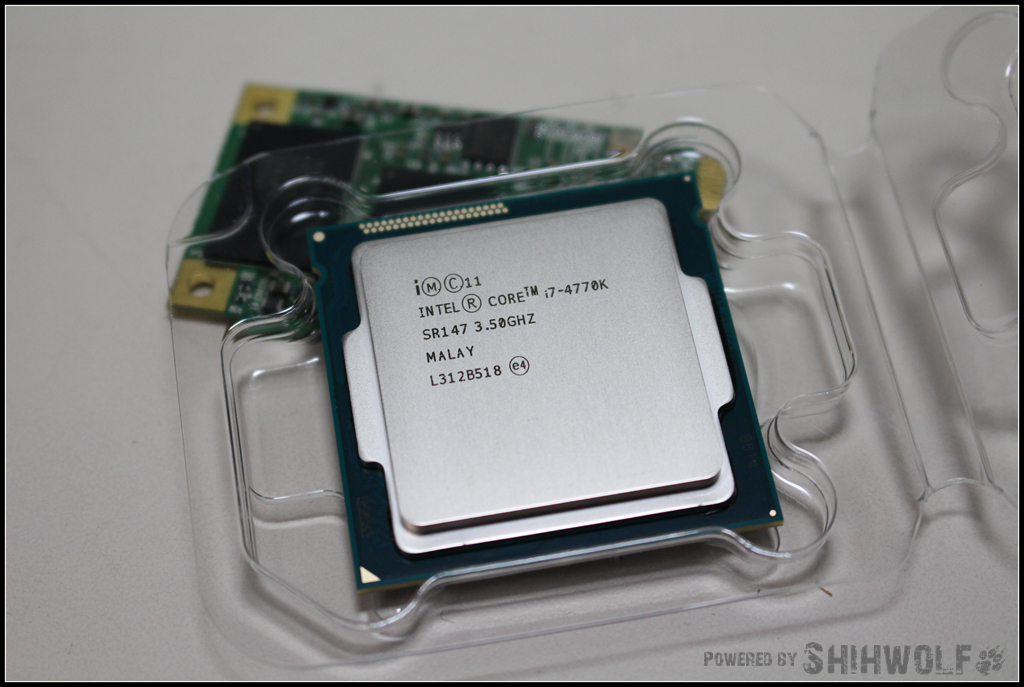

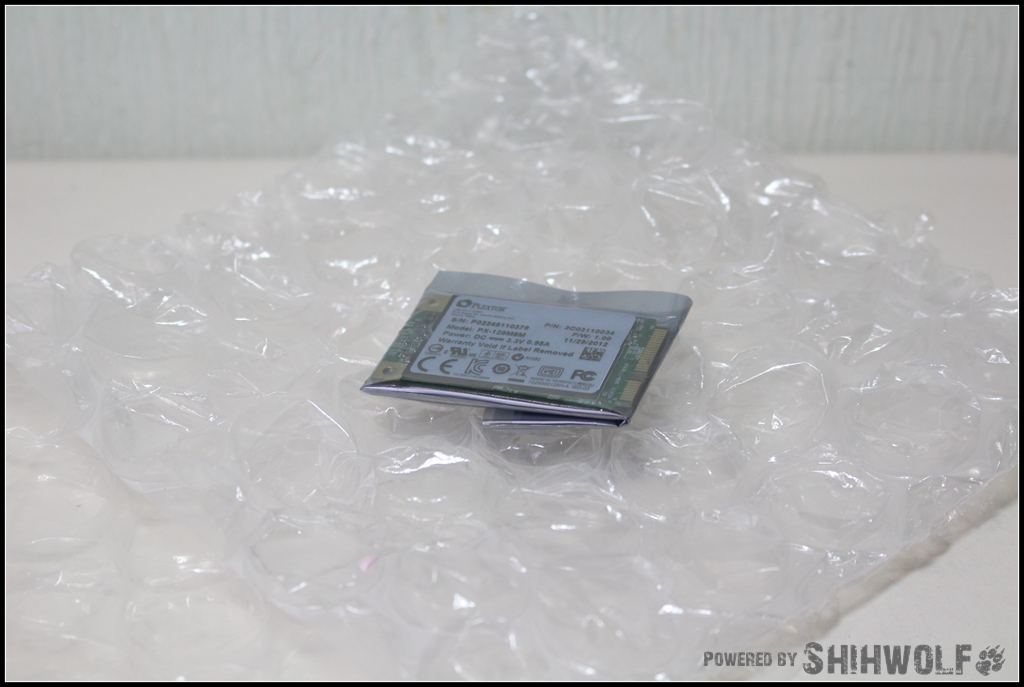

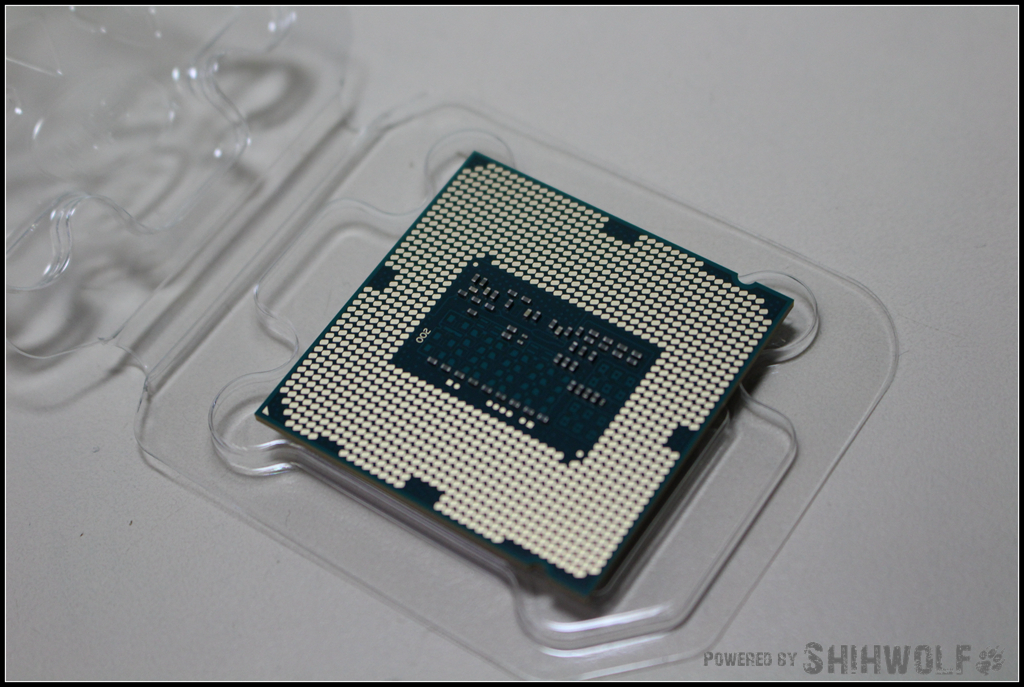

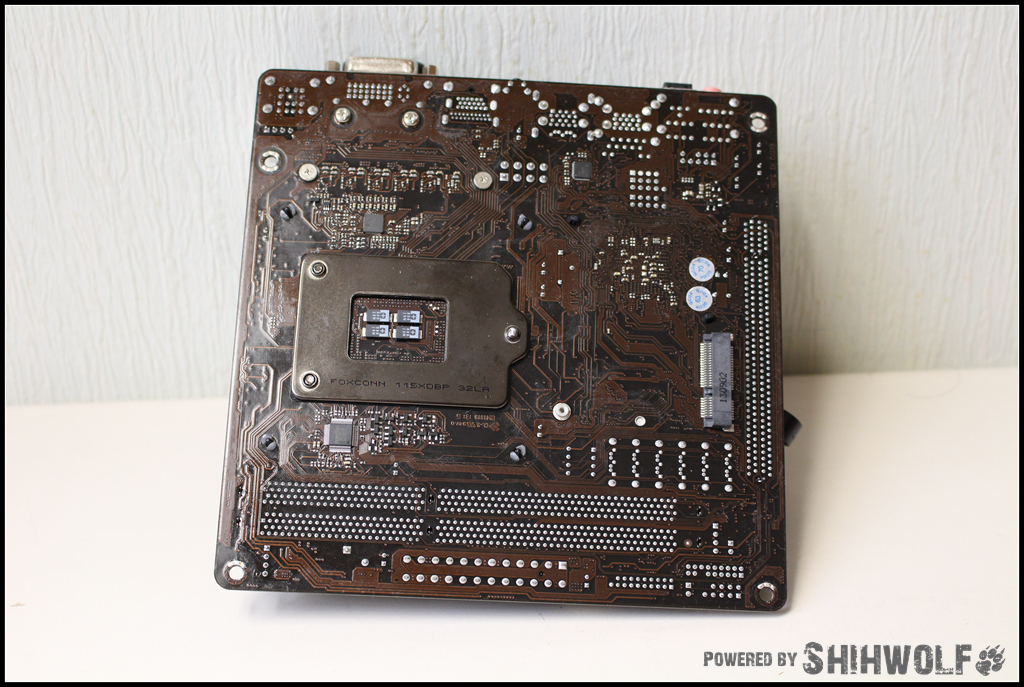

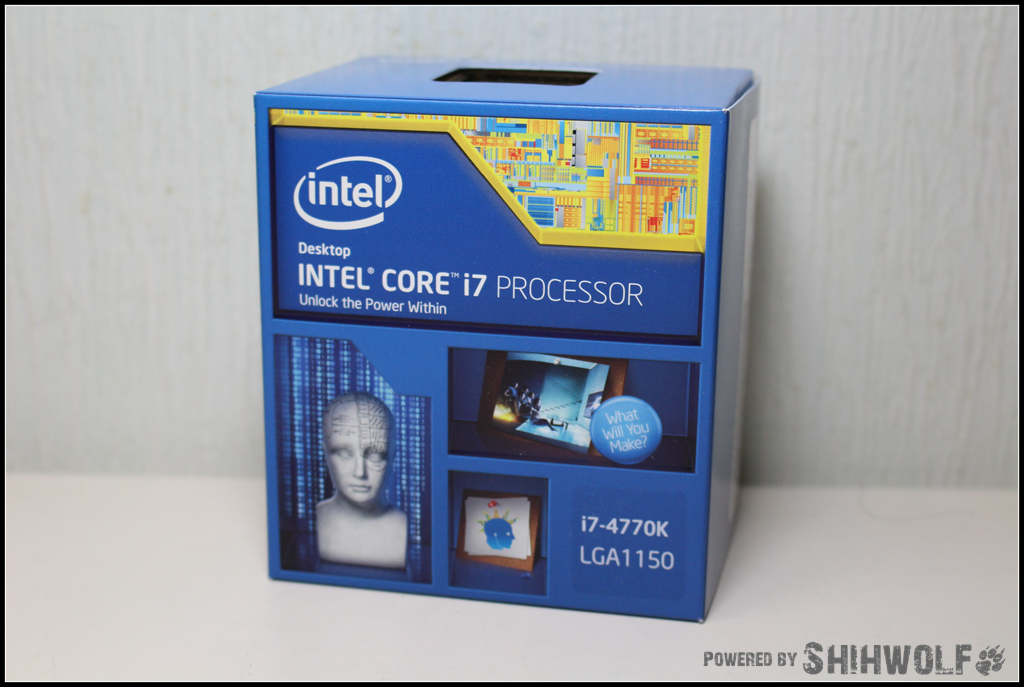

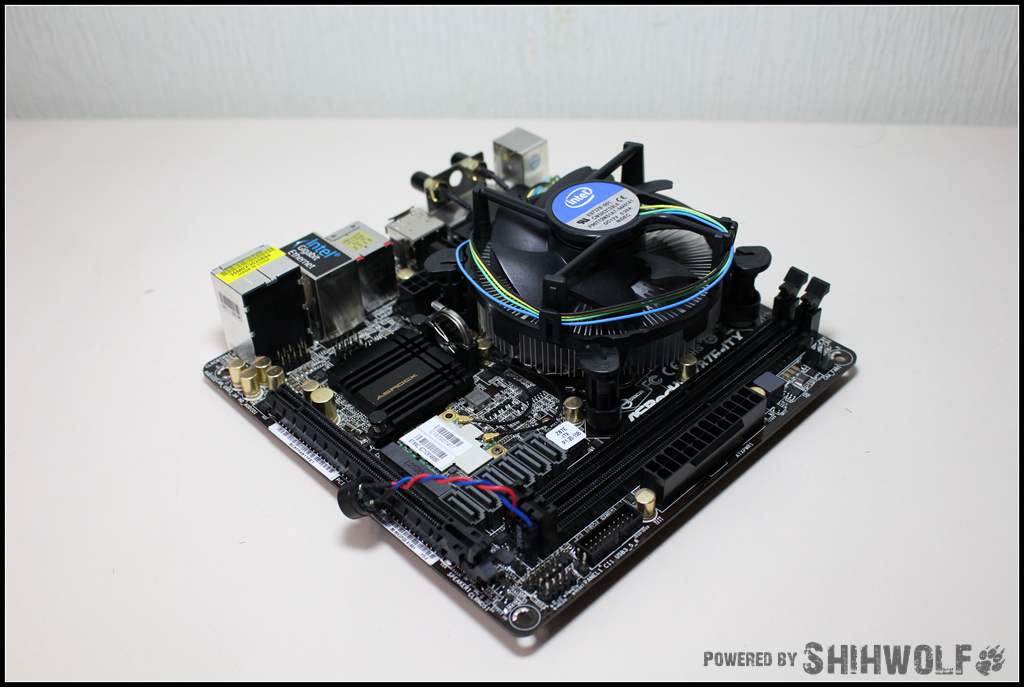

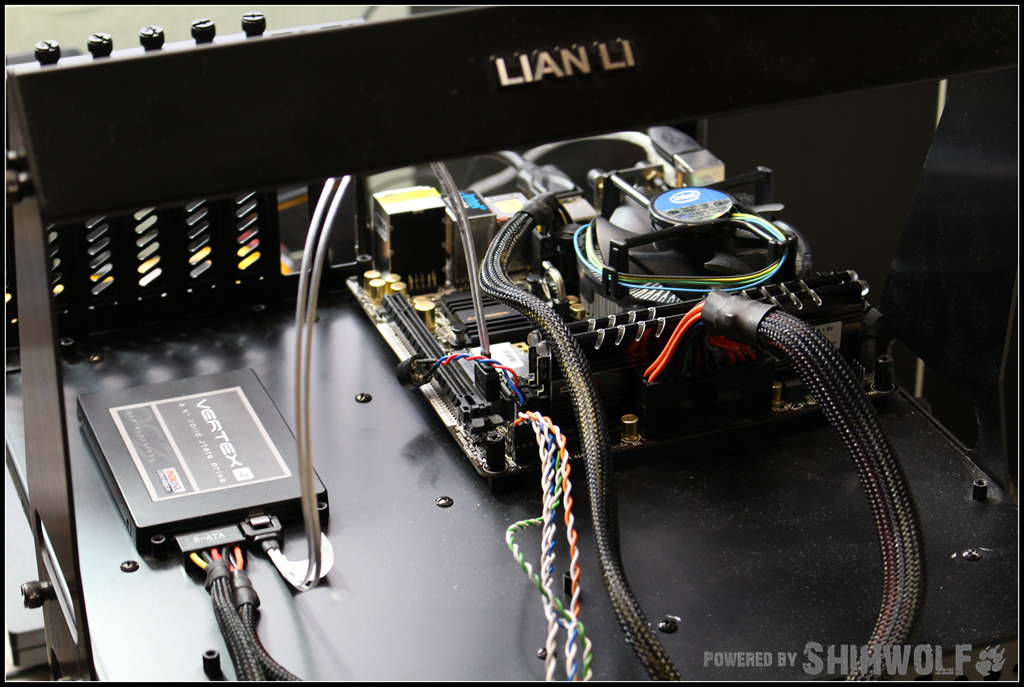

其實mSATA這個介面已經不是什麼新規格了, 很常見到筆記本電腦裡有此插槽. 甚至是高階的主機版也有此插槽, 讓使用者可以自行安裝mSATA介面的SSD來當做儲存裝置. 在上個平台, Sandy Bridge & Ivy Bridge 時期, 或許是沒料到SSD的效能飛快, 廠商所做的mSATA通道只規範到SATA2 3G. 導致已經有實力的SSD無法跑出 500MB/s的全速. 再加上當時SSD價格較高, 容量較小. 所以mSATA未吹起使用熱潮. 而這次隨著6月份Haswell平台的更新, mSATA通道也確定採用SATA3的規範. 並且現在128GB的SSD空間和價格是小弟接受進場的點了. 於是就線上購物, 收了這次的Plextor M5M 128GB mSATA  mSATA SSD 本體非常小, 比常見的2.5" SSD 還小非常非常多.  Plextor M5M, DC 3.3V, 0.95A. F/W現在已經可以更新至1.03版  可以看到採用Nanya和 Toshiba 的顆粒.  主控晶片是 Marvell 88SS9187. 也是目前玩家最愛的主控晶片.  客串出場的是Haswell平台, 第四代Core i7處理器. 4770K.  因為要Haswell平台的mSATA才有SATA3的速度, 所以要換新腳位的CPU.  4770K 開盒.  採用的是Nidec風扇, DC 12V, 0.28A.  MALAY製造, 不知道體質如何, 等幾週後M6I入手再來玩.   本次採用的是ASROCK Z87E-ITX 主機版.  這張主機版背面有設計mSATA插槽給玩家使用!  將Plextor M5M準備好!  安裝方式採用45度協角插入, 如下圖. 確認金手指接觸後, 將SSD本體壓平再鎖上螺絲固定.  特別注意採用的螺絲非常細. 所以螺絲起子 (螺絲刀) 請使用對應的尺寸, 避免造成螺絲損害.  為測試mSATA全速效能, 本次系統碟安裝在OCZ Vertex4. 確保M5M的成績最佳化.  ------------------------------------------------------------------------------------------------------------- 測試平台 : CPU : Intel Core I7 4770K RAM : Avexir DDR3 4G x 2 MB : ASRock Z87E-ITX OS SSD : OCZ Vertex4, 128GB (OS系統碟. 讓測試碟獨立運行不受系統干擾) 測試對比產品. D : Plrxtor M5M 128GB TEST1.CrystalDiskMark, 上方是預設模式, 中間是0x00模式, 下方是0xFF模式 TEST2.AS SSD Benchmark TEST3.ATTO Disk Benchmark 由於採用的是Marvell主控晶片. 所以隨機存取和連續存取的效能是一樣猛的. 三套軟體測出讀取都有500+ MB/s的水準. 寫入也是300+ MB/s.  若想看原圖請點下方連結. http://picx.xfastest.com/shihwolf/M5M/testo.jpg 結語 : 隨著Haswell平台的設計, mSATA才得到解放, 實際使用感覺確實非常方便. SSD安裝在mSATA, 所有的SATA Port就可以解放, 拿去做其他HDD應用. 除了這個以外. 裝mSATA可以免除"有線"的煩腦. 無需苦腦SATA Cable & SATA Power Cable. (個人對於這幾條線覺得很煩.) 現在, 是時候進場mSATA SSD了! by shihwolf |
|||||||
2013-07-13, 02:11 PM
#1
|
|
|
Golden Member

加入日期: Dec 2001 您的住址: 夜市上
文章: 2,820
|
mSATA 小弟覺得還是很貴~
__________________
只要妳幸福健康快樂~我可以很平凡的過... |
||
|
2013-07-13, 03:02 PM
#2
|
|
|
*停權中*
加入日期: Dec 2005
文章: 6,087
|
|
|
2013-07-13, 06:32 PM
#3
|
|
|
Junior Member
加入日期: Aug 2002
文章: 904
|
mSATA我一直沒機會玩，
沒想到小歸小，速度還不錯呢， 問一下，這是那一版的韌體跑出來的成績？
__________________
|
|
2013-07-14, 03:00 PM
#4
|
|
|
Elite Member
加入日期: Jan 2005
文章: 4,932
|
引用:
SSD一顆舊撐好久了 大概兩顆 剛剛好~~ mSATA這種東西有平台問題 要轉移 舊的平台使用 會沒地方裝 實體SSD 接線就上了.....
__________________
西岸北韓人精神分裂洗板假帳號集團: AirStorms、LDSKINGII、tvt、rcack、ankk、leeking、acmilan、 TACOCITY、YorkHapy、CPAP 三代、imggy、pcbd、 hill456789、lifaung、healthfirst.、chumowud、77a77、 pledi、cjan.、chumowu、LeeMichael、音哈、polor、蠻荒、smoguli 洗大圖西岸北韓人.... afeaanpv、manoerina 韓國的粉絲.... supermaxfight、wpc0406、creep8276、spring91811、Skymaker、cd1971、venon0916 满朝文武藏绿卡，半壁江山养红颜 杀人放火金腰带，修桥补路�茪r骸 此生�荇洶J华夏，来世还做支那人 宁要社会主义的草，不要资本主义的苗 别看你今天闹得欢，小心今后拉清单 丧尽天良 还我器官 西南医院 �茖}黑店 苍天有眼，三年封控白费心机，一朝放开白肺心肌 口国人民已经组织起来了，是惹不得的，如果惹翻了，是不好办的。 陈平：中国2000块的工资，活得比美国3000美元还舒服得多 一问三傻 唐志紅 口罩充足 王晓东 人不传人是 高福 等待授权 周先旺 深感内疚 马国强 答非所问 蒋超良 可控可防 王广发 武汉加油 李克强 学习中国 谭德塞 亲自部署 习近平 不要核酸要吃饭，不要封控要自由， 不要谎言要尊严，不要文革要改革， 不要领袖要选票，不做奴才做公民 「罢课罢工罢免，独裁国贼习近平」 |
|
|
2013-07-14, 03:07 PM
#5
|
|
|
Junior Member
加入日期: Nov 2006 您的住址: earth
文章: 987
|
借問一下
看到樓主說在IVY時代廠商只做SATA2的通道 意思是指IVY的筆電內附MSATA多為SATA2嗎? 因為我最近入手一台IVY的筆電~晶片組是HM76~SSD就是只跑SATA2而已 (內附SSD為本來就只能跑SATA2) 想自行更換SSD,但是就卡在不知道筆電本身支不支援跑SATA3的頻寬 |
|
2013-07-14, 03:25 PM
#6
|
|
|
Advance Member
加入日期: Feb 2001 您的住址: 台北
文章: 371
|
引用:
ivy 的 7系列晶片組只內建兩組 SATA3, 一組給主硬碟, 一組給光碟機/第二硬碟槽. 剩下的 mSATA 或 ESATA 的當然就只好用 SATA2...  若是換掉原本內建的 SSD, 那個 port 應該是 SATA3 的, 所以沒問題啦~ 此文章於 2013-07-14 03:39 PM 被 ylong 編輯. |
|
|
2013-07-14, 03:38 PM
#7
|
|
|
Junior Member
加入日期: Nov 2006 您的住址: earth
文章: 987
|
引用:
感謝回應~因為我的是ULTRABOOK沒內建光碟機也沒有第二硬碟槽 機子就只有一個地方用到SATA(就是主硬碟) 照您這樣說來應該就是能跑SATA3了  |
|
|
2013-07-14, 04:28 PM
#8
|
|
|
Master Member
加入日期: Mar 2002 您的住址: 好人國
文章: 1,847
|
引用:
沒這回事. 像我自用的ThinkPad X230. 沒光碟機. 但是預留的mSATA還是SATA2. 所以你必須要查清楚. 但是就我所知. ivy 留的mSATA還沒看過SATA3 規格的 |
|
|
2013-07-14, 10:10 PM
#9
|
|
|
Junior Member
加入日期: Nov 2006 您的住址: earth
文章: 987
|
引用:
所以說目前大部分晶片儘管支援SATA3,但廠商還是做SATA2囉? 爬文看了一下好像也只看到ASUS 的UX31A跑SATA3還有SONY的VAIO DUO 11 那我寫信問看看官方支援的規格好了... |
|
|
