浩鑫XPC G系列機殼改造
繼上次改造偉格Qbic的機殼以後http://www.pcdvd.com.tw/showthread.php?t=996454

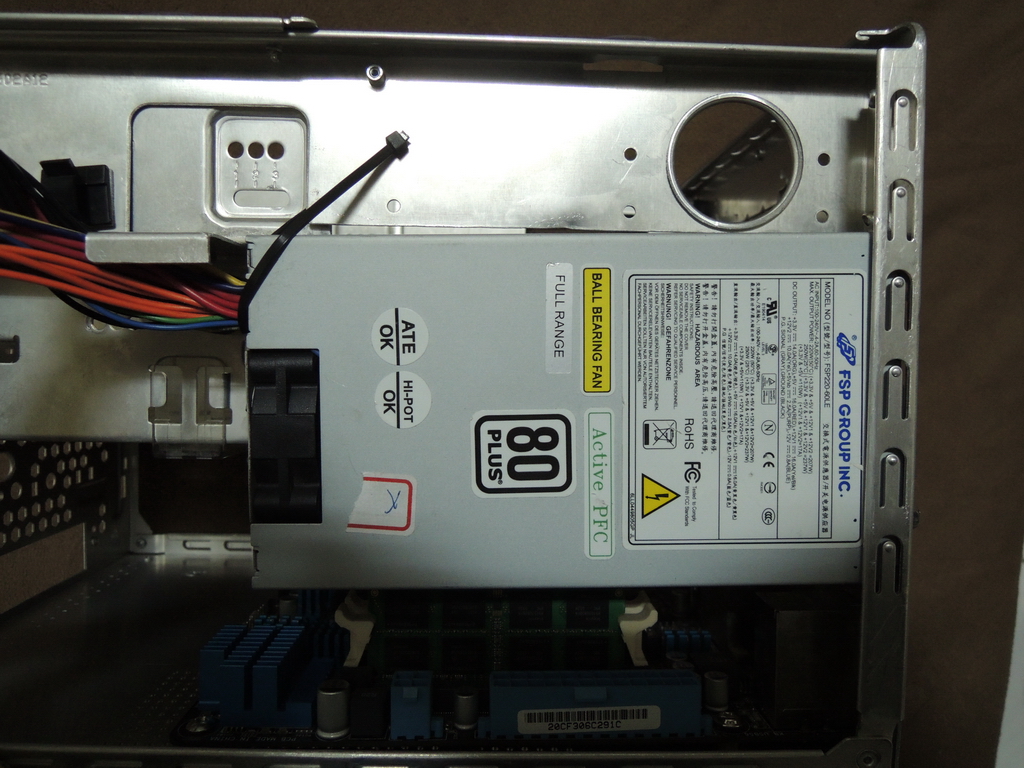

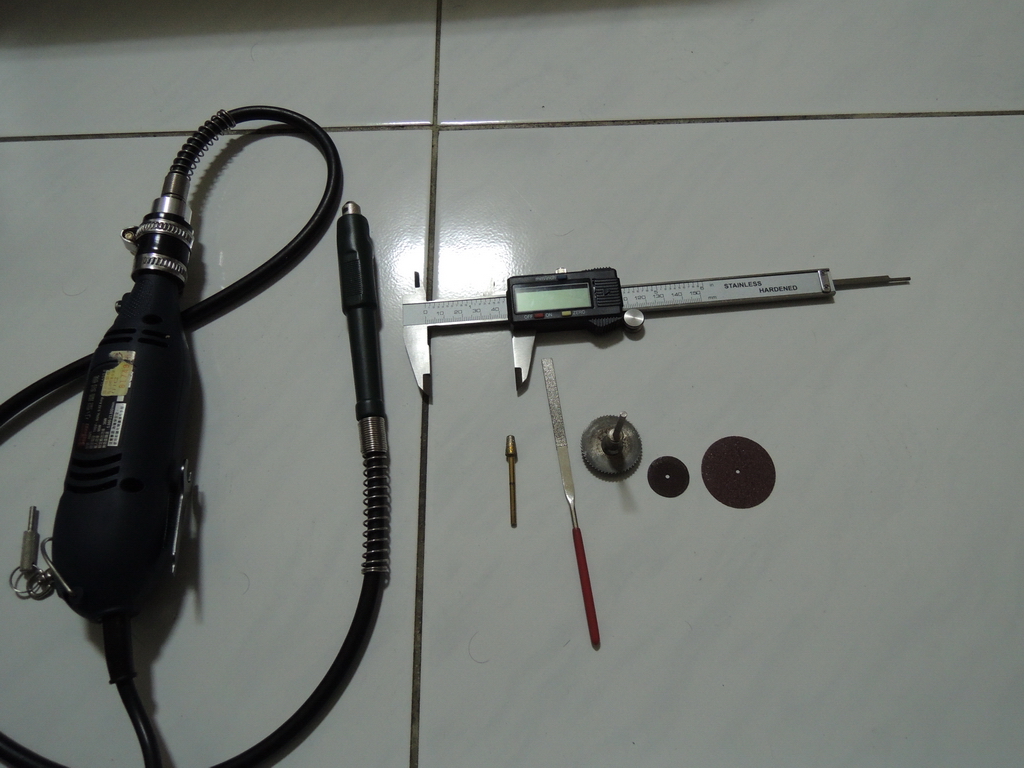

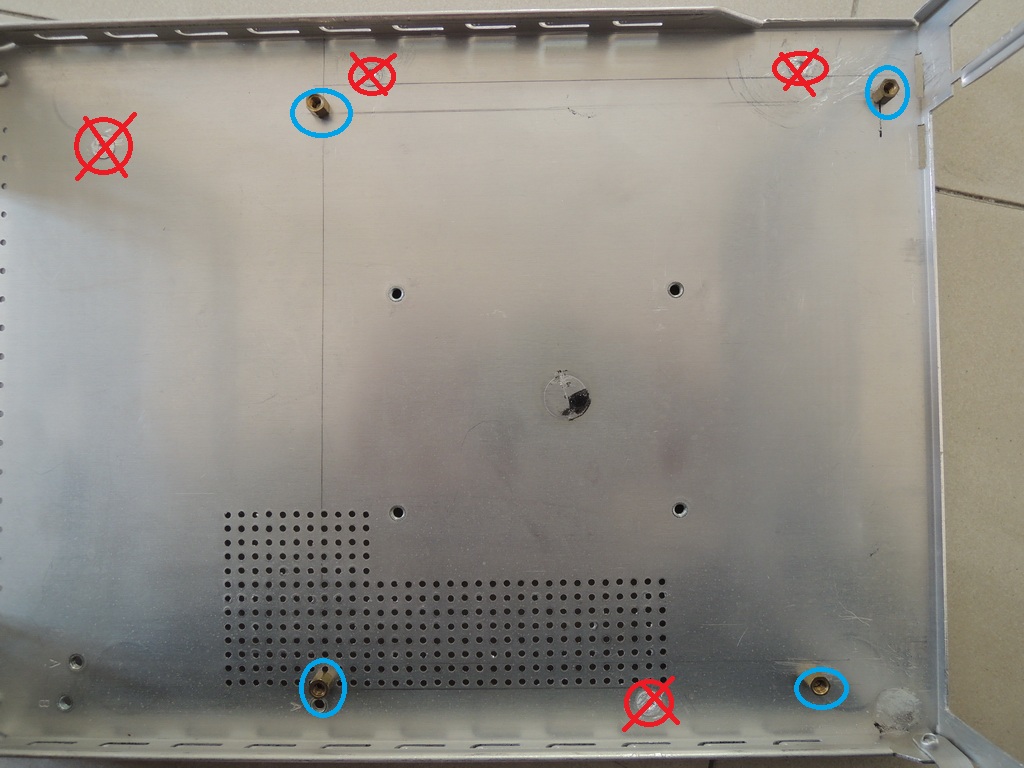

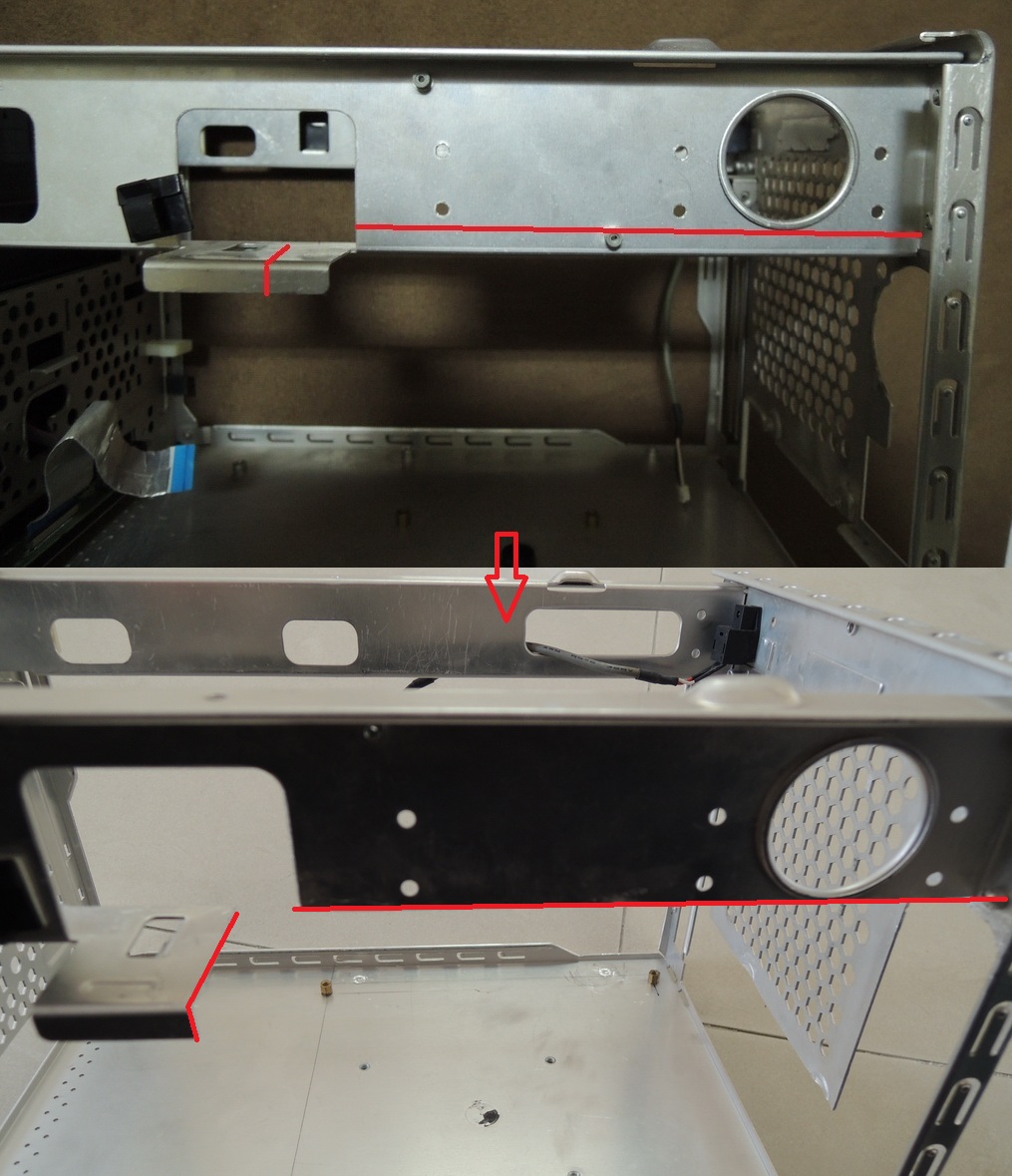

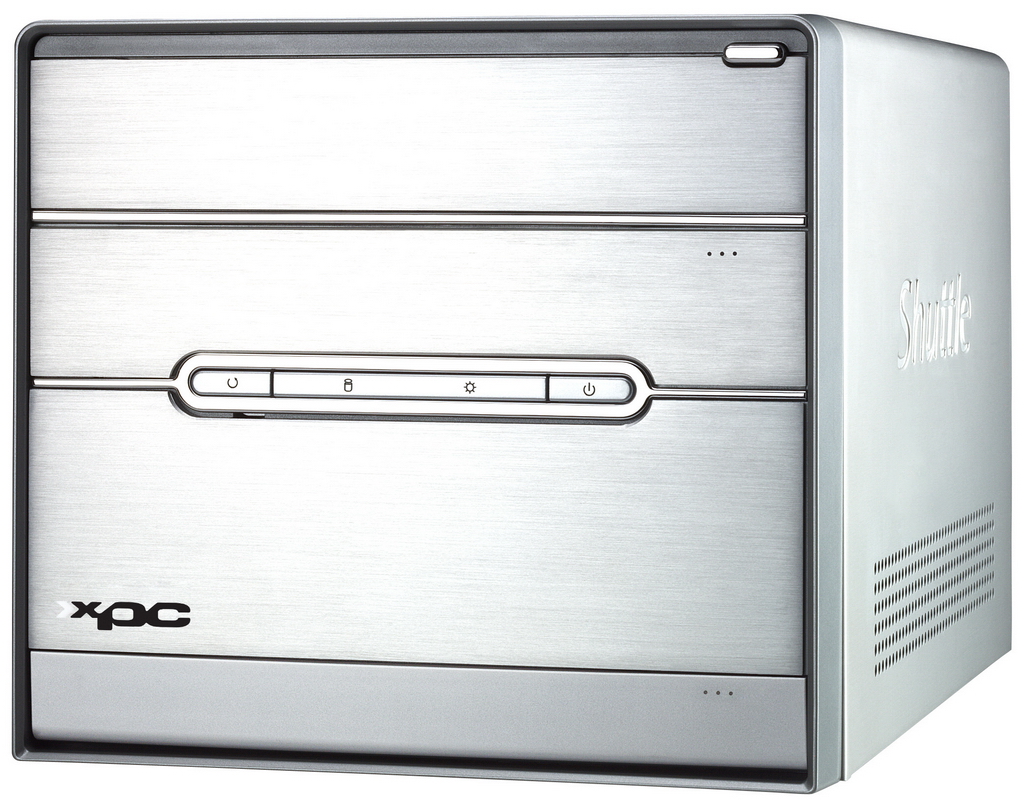

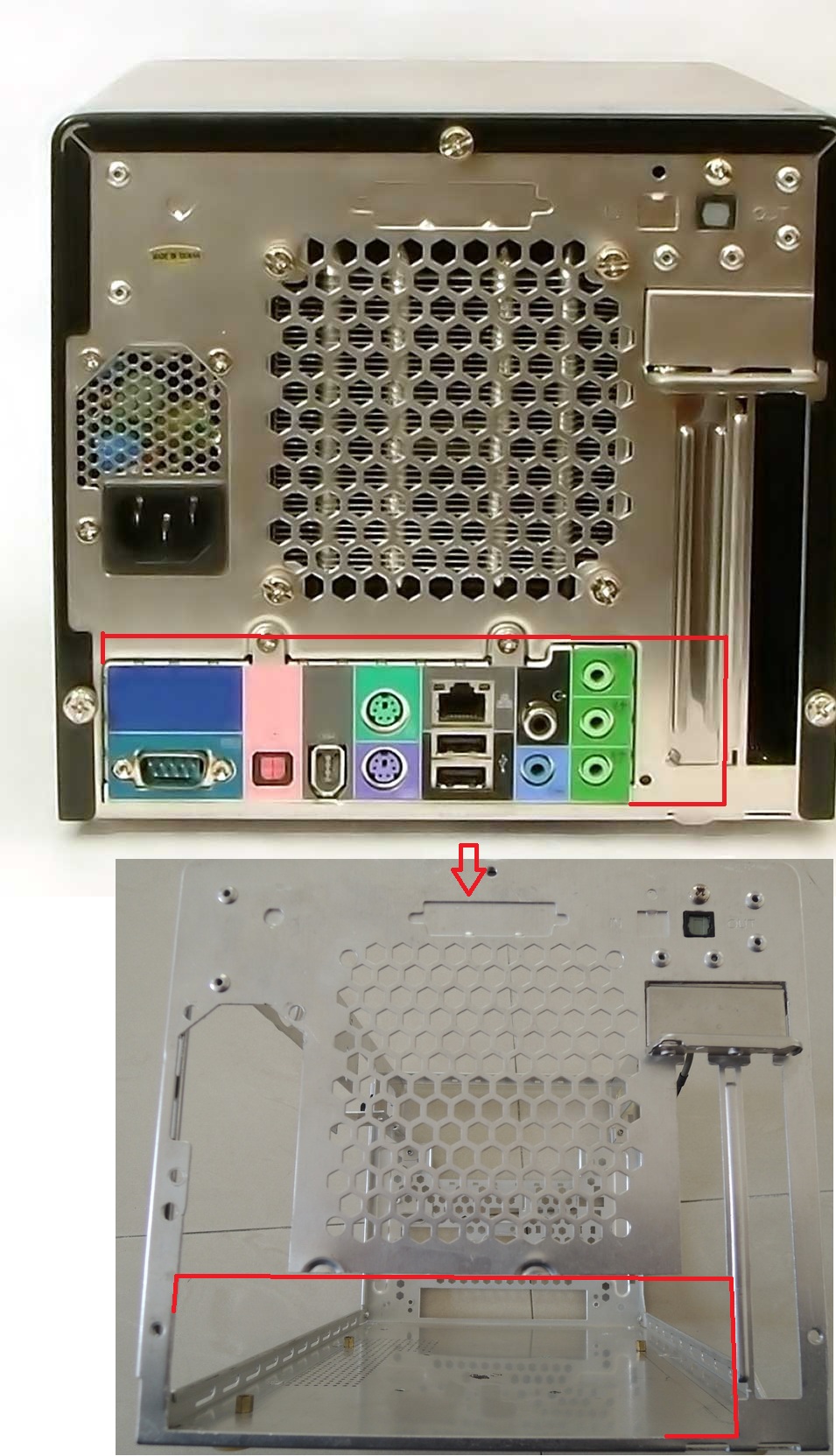

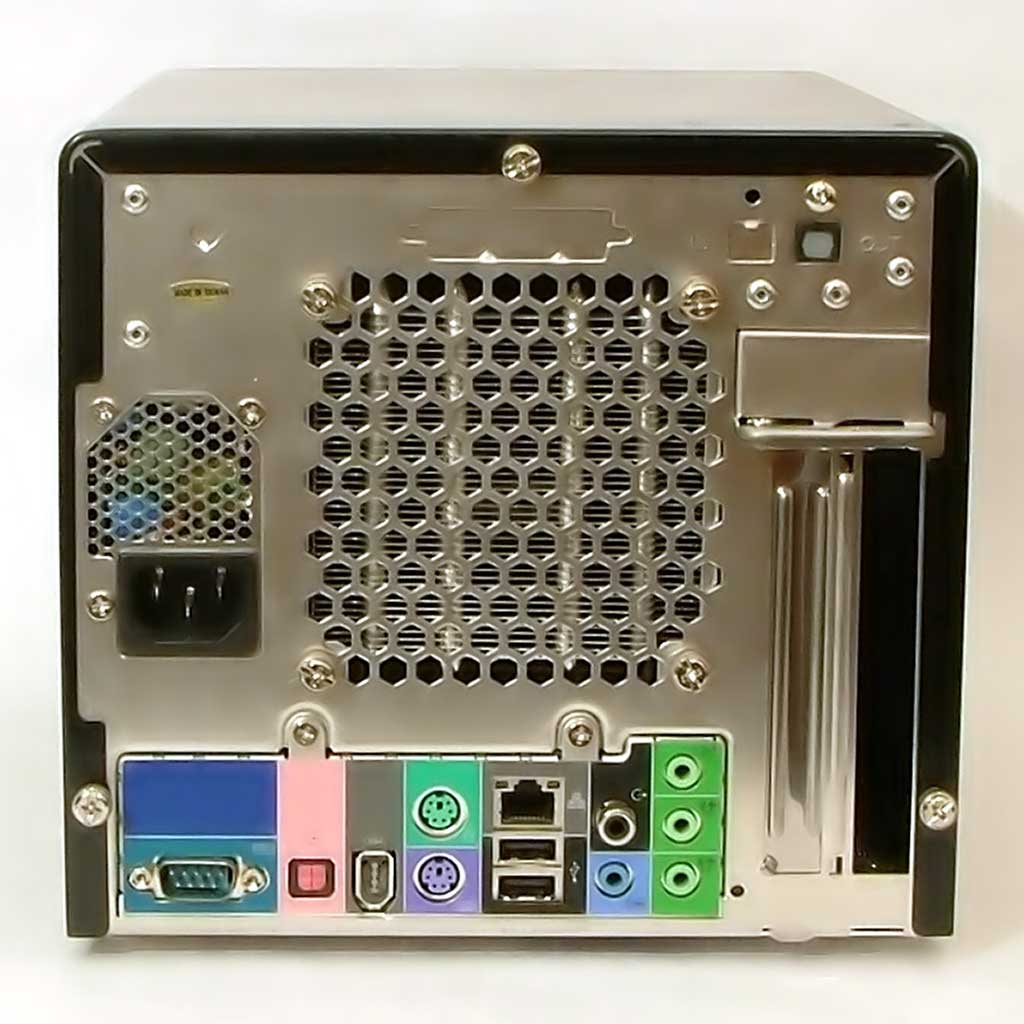

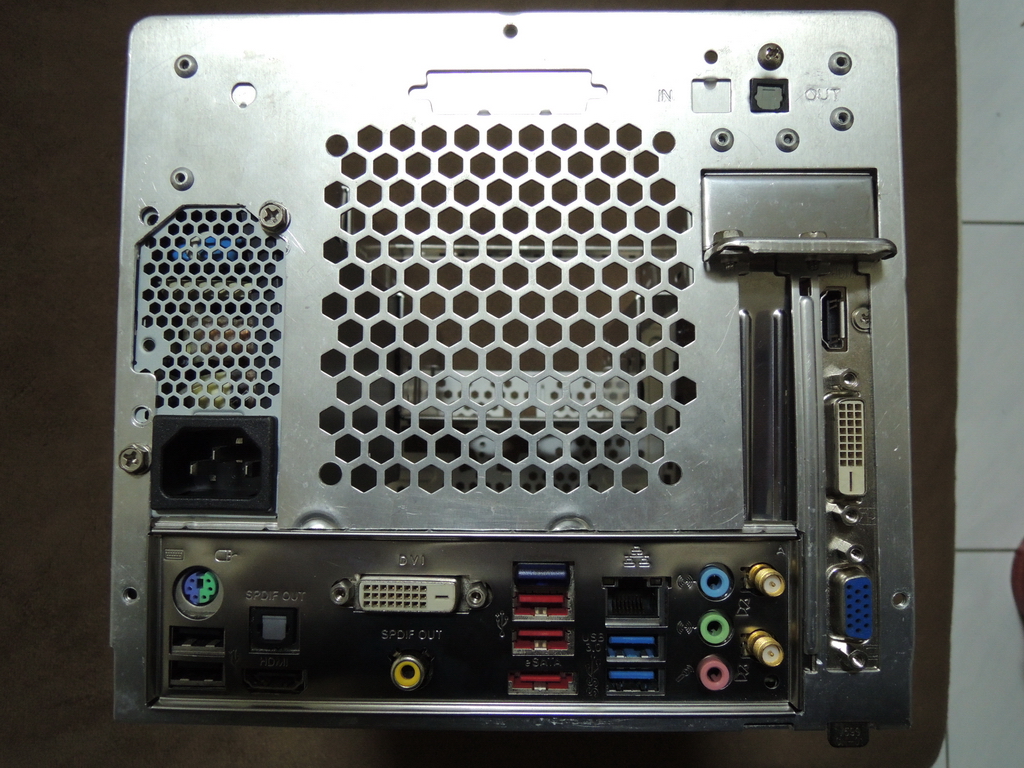

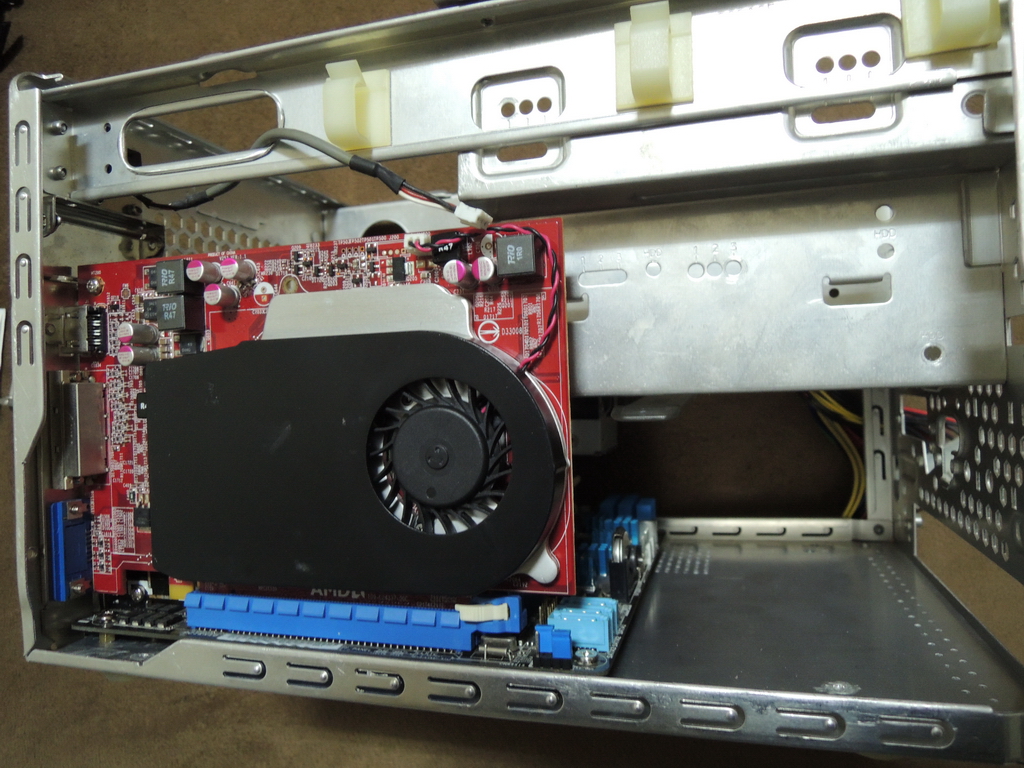

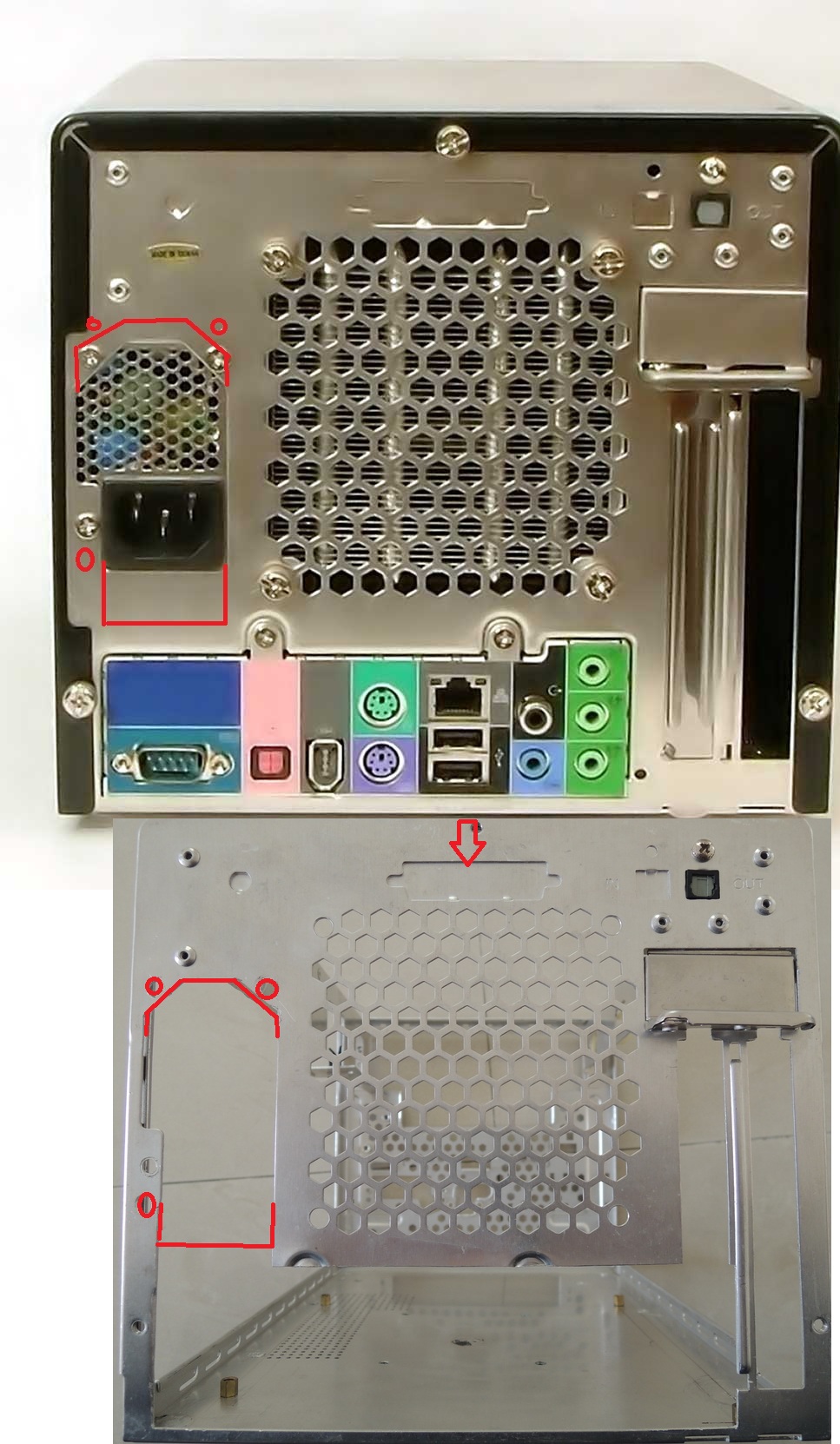

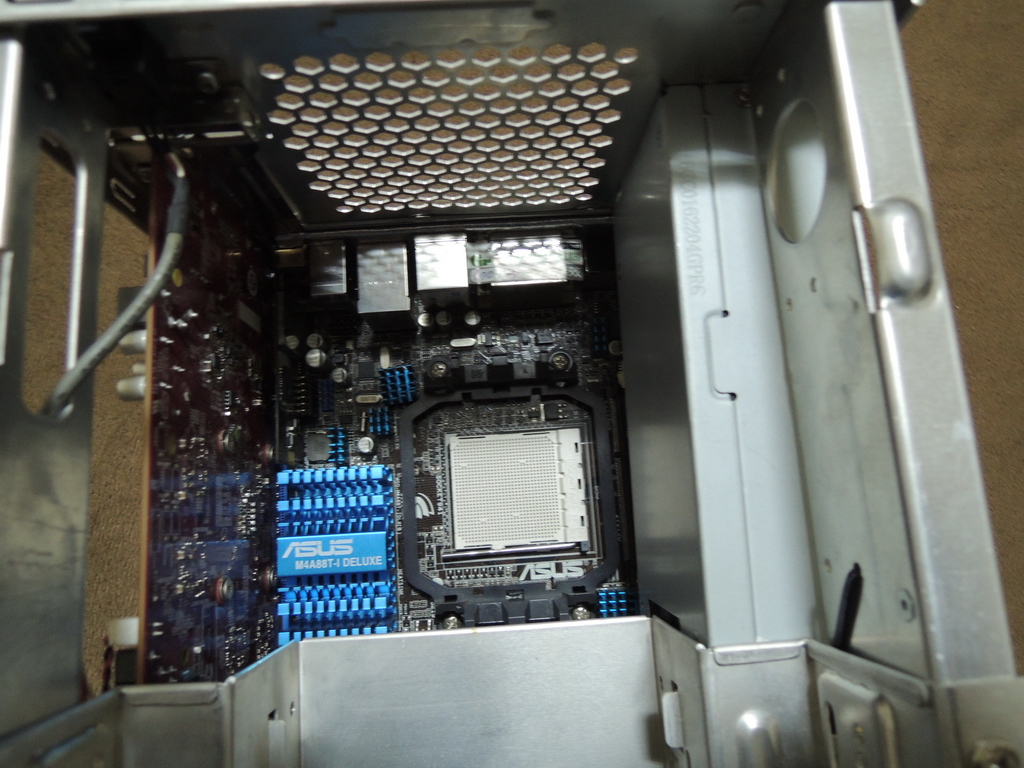

今天的主角是浩鑫XPC G系列機殼 ,這邊改造的型號是SN95G5銀色款 , 不過因為G系列機殼的骨架基本上是相同的 ,只有少數在背後的POWER孔位 有略些不同 ,不過不會有太大影響 . 廢話不多說 , 看圖吧 今天主角: SN95G5 ![]() . . . . 改造用的機絲 ![]() . . . . 改造前的屁屁 ![]() . . . . 步驟一: 後IO擋板部分 跟偉格Qbic的步驟相同 ,基本上量好後就是沿線切下去... 再把機殼內部有些不平整的地方磨平 ![]() . . . . 步驟二: 主機板孔位部分 把舊主機板鎖點磨平 ,然後測量好位置鑽孔後鎖上銅柱 注意一般機殼的銅柱高度會略高於這機殼原本的鋁柱 , 最好先比對過 ![]() . . . . 步驟三-1: POWER孔位切割 因為POWER插線部位的插孔會被擋板干涉到 , 所以得將POWER整體位置提高一些 , 再鑽出新鎖點 (後來發現左上角的鎖點提高後鎖上螺絲後機殼會蓋不起來...所以白打了) ![]() . . . . 步驟三-2: 內部骨架部分也要做部分切割 ,才能提高POWER高度 (後來發現硬碟架鎖上後會把POWER尾部往下推 ,不過鎖點部分還是可以鎖上 , 不想再對硬碟架加工就這樣裝上了 , 如下面倒數第二張圖) ![]() . . . . 該裝的東西都裝一裝試試 ![]() ![]() ![]() ![]() ----------- 剩下的還有前置IO要處理 , 開關RESET跟LED線也要延長, 改這咖機殼比想像中麻煩得多 ![]() 不像Qbic劃一刀就OK了... 問題一個接一個出現 , 成果算差強人意 . 謝謝收看 ![]()
__________________
此文章於 2013-01-05 07:40 PM 被 albion 編輯. |
|||||||
![]() |
![]() |
*停權中*
加入日期: Aug 2006 您的住址: 關內
文章: 1,072
|
讚,我最愛看改造文
![]() ![]() ![]() |
||
![]() |
![]() |
Elite Member
![]() ![]() ![]() ![]() ![]() 加入日期: Jan 2002
文章: 4,032
|
真的很強的改造技能說....
以後有空,我也去買XPC Case來試看看好了... ![]()
__________________
您想買新硬碟嗎? 購買前請務必參考這篇文章,是我的實際經驗 還想讓統一賺你的錢嗎?統一集團成員(能見度高的): 星巴克、家樂福、7-11、無印良品、黑貓宅急便、聖娜多堡、阪急百貨、 康是美、博客來、夢時代、Mister Donut 、Cold Stone 、龜甲萬、 維力33%股權、光泉31%股權、Smile速邁樂、紅心辣椒、台北轉運站(統一企業BOT) 統一LP33膠囊有環保署早已列管的一級管制品: DNOP塑化劑 |
![]() |
![]() |
New Member
加入日期: Dec 2012
文章: 3
|
版大 可否PO一下前擋及USB,耳MIC的接頭改造圖?..
|
![]() |
![]() |
Major Member
![]() 加入日期: Jan 2004
文章: 244
|
引用:
還沒動工...歹勢 ![]() USB大概有想到怎麼改 , 前置音源就還沒個方法~
__________________
|
|
![]() |
![]() |
Elite Member
![]() ![]() ![]() ![]() ![]() 加入日期: Apr 2004 您的住址: 港都
文章: 6,019
|
老機殼復活真有心
![]() ![]() |
![]() |
![]() |
Advance Member
![]() ![]() 加入日期: Dec 2003
文章: 304
|
期待樓主的完成,加油!!
|
![]() |
![]() |
Major Member
![]() 加入日期: Jan 2004
文章: 244
|
貼一下機殼前面的工程:

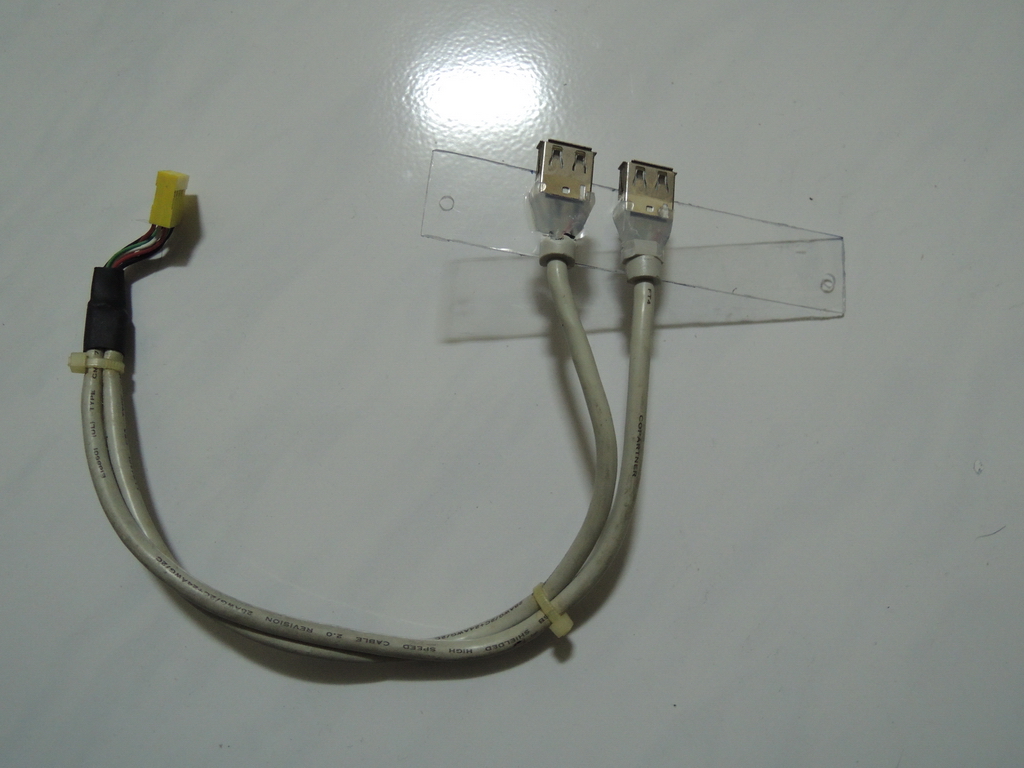

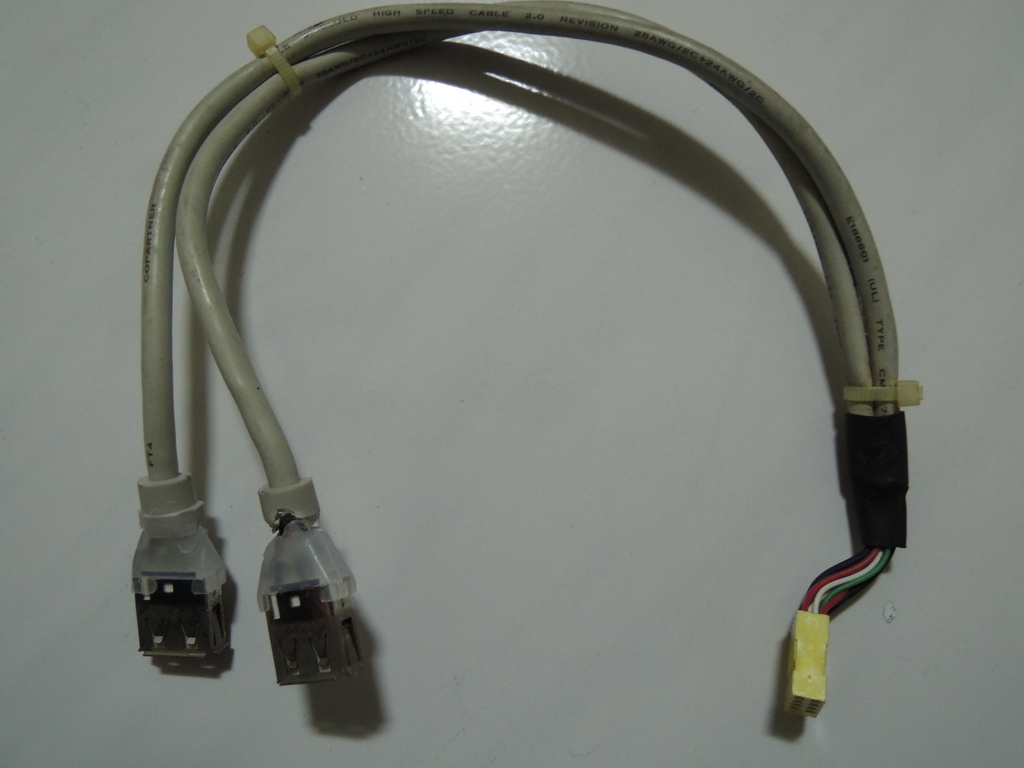

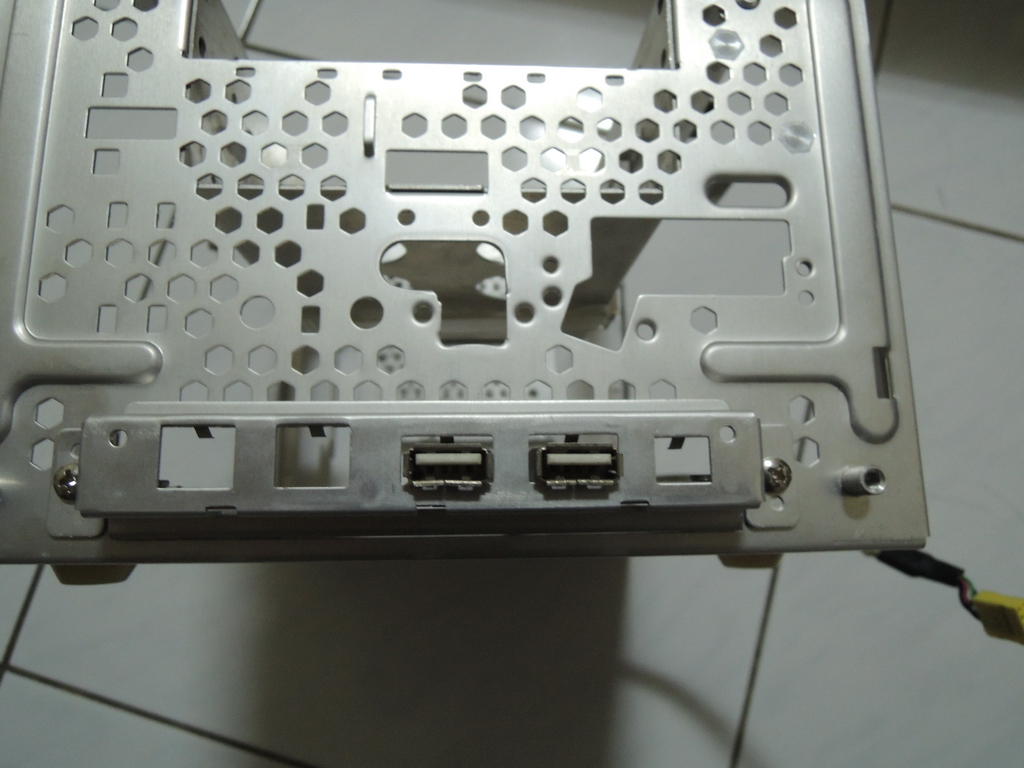

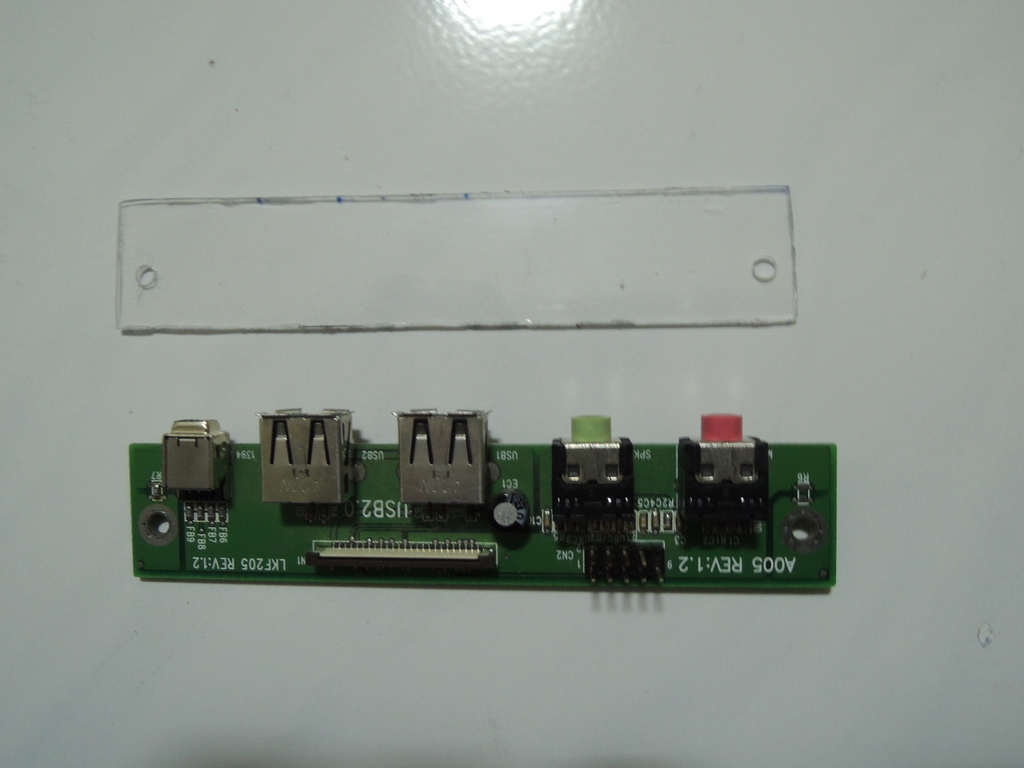

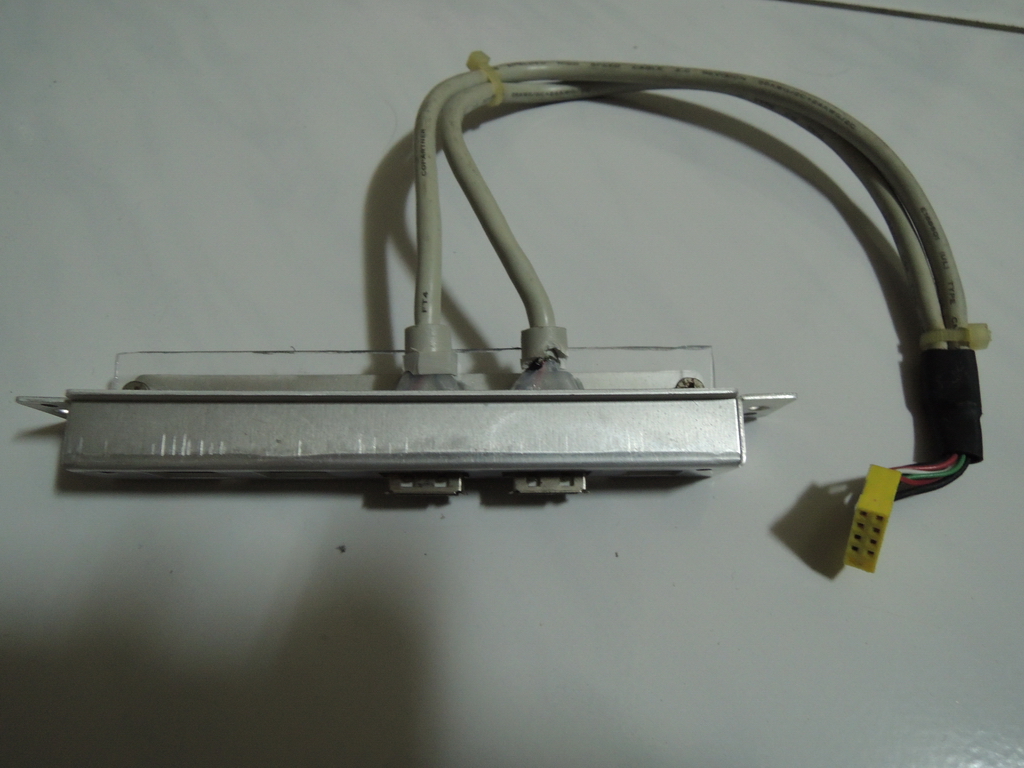

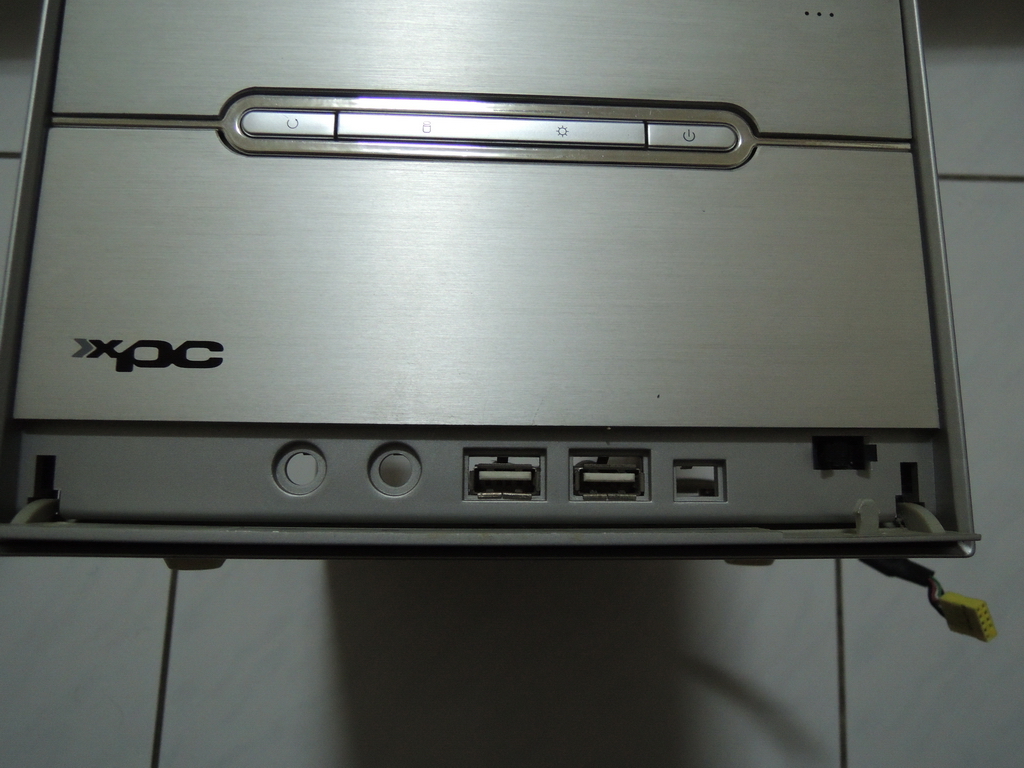

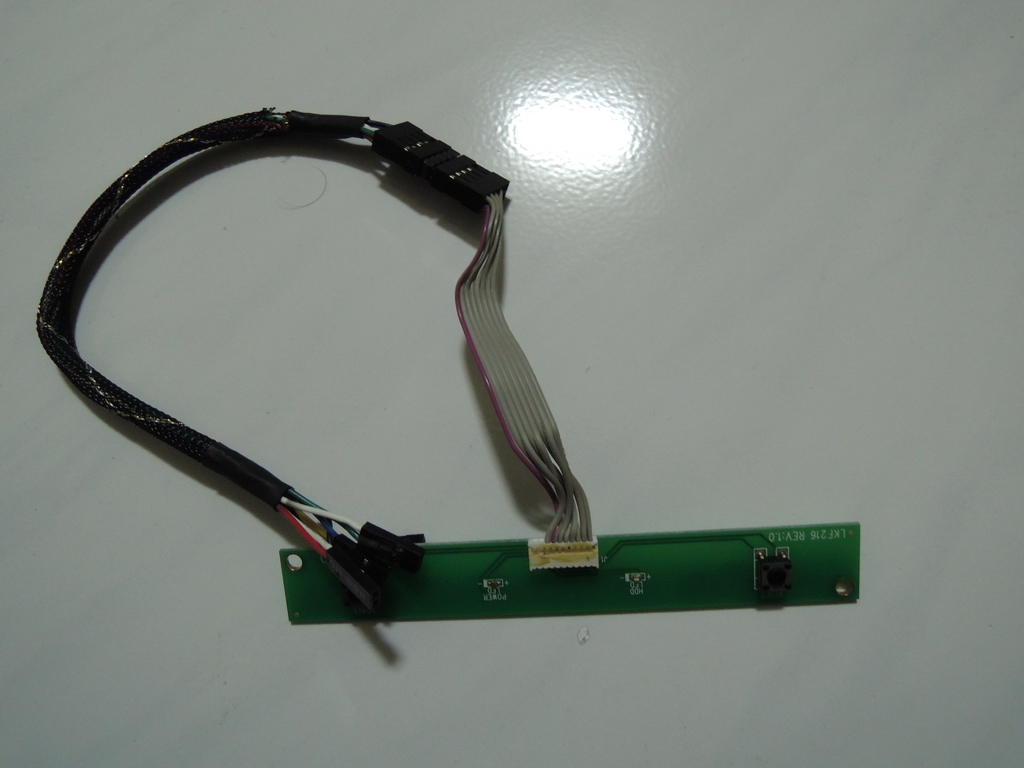

. . . POWER Switch , Reset及LED的模組 這邊應該沒啥好說的 ,就只是延長而已, 不多加贅述 ![]() . . . 前置IO模組 , 先做USB的部分 1.用壓克力(我是拿CD盒)切一塊跟電路板相同尺寸的塑膠板 打上二個固定孔 ![]() . . . . 2.找條USB2.0的擴充線材 ,然後把母頭周圍多餘的塑膠切除 ![]() . . . 3.把線材上的USB母頭跟剛切下的塑膠板用AB膠固定 ![]() . . . 4.跟模組外殼組合 ![]() . . . 5.跟機殼組合 ![]() . . . 6.蓋上前面板 ![]() . . . --------------- 本來預計是前面要改成USB3.0的 ,不過線材想從淘寶網訂購(台灣賣得有夠貴...) , 反正有些板子也不見得有USB3.0 的19pin可以插 , 就先做一組USB2.0的備用也好 , 以後有需要的話可以拆起來換~ 前置音效的部分跑了電子材料行找不到想要的零件 , 網拍找也沒有 應該也得從對岸買... 有改成功再補圖上來 ![]()
