專為Mini而生、只為ITX而存、精英 ECS H55H-I Mini-ITX-最佳的便當遊戲機的首選~!

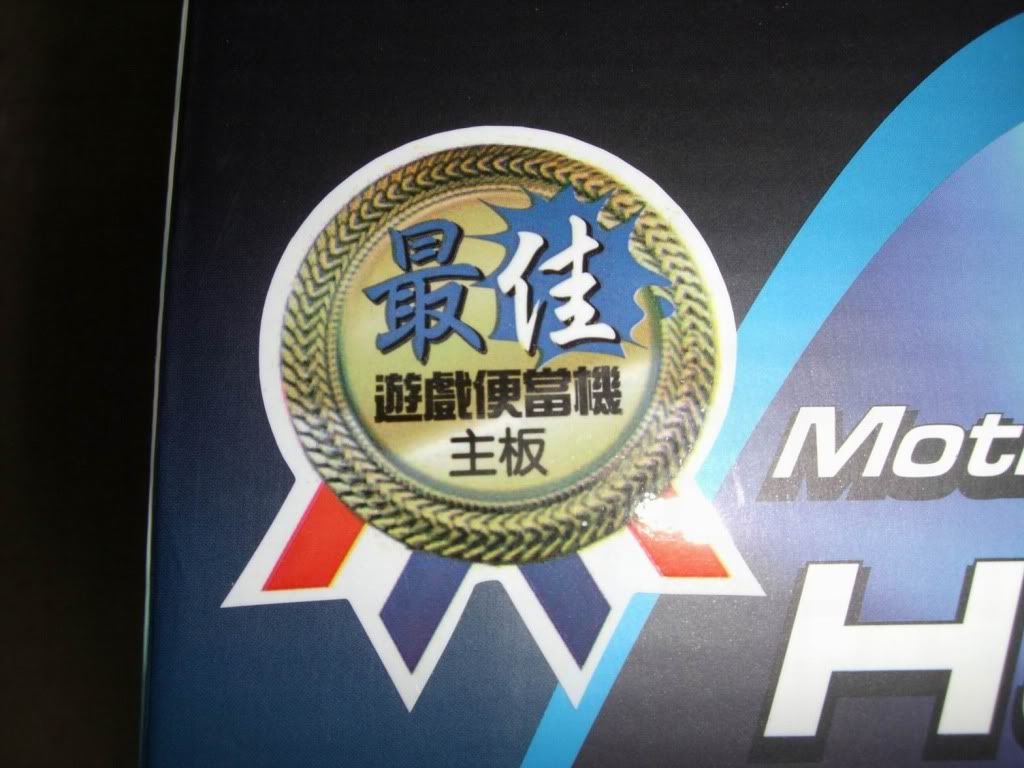

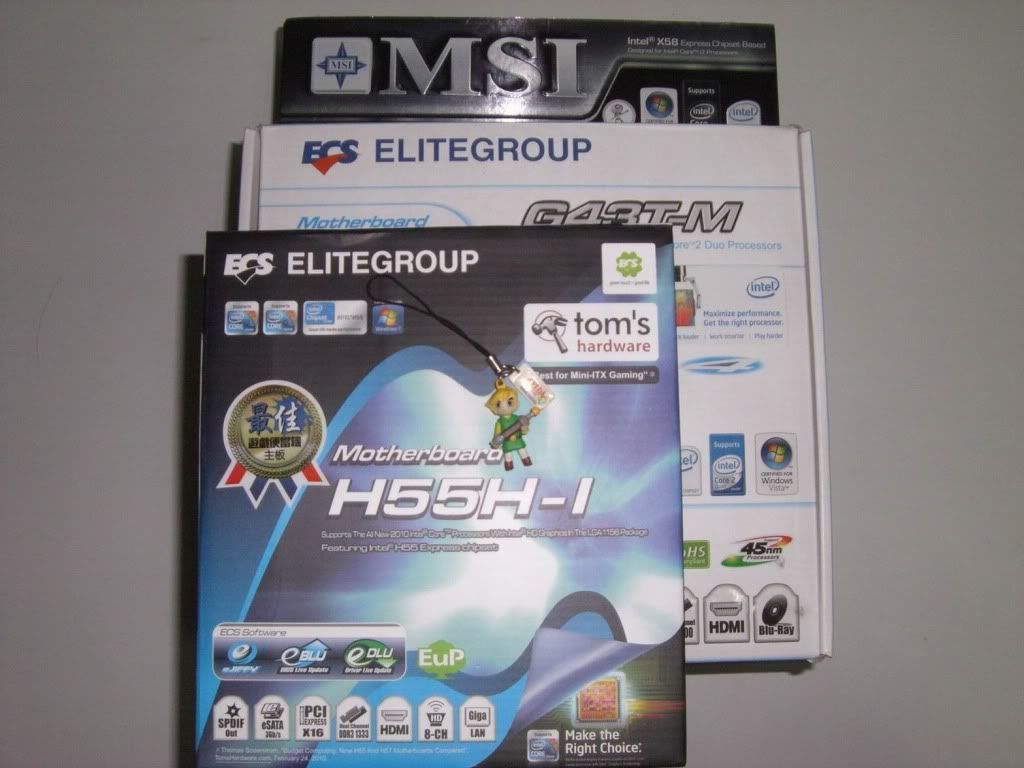

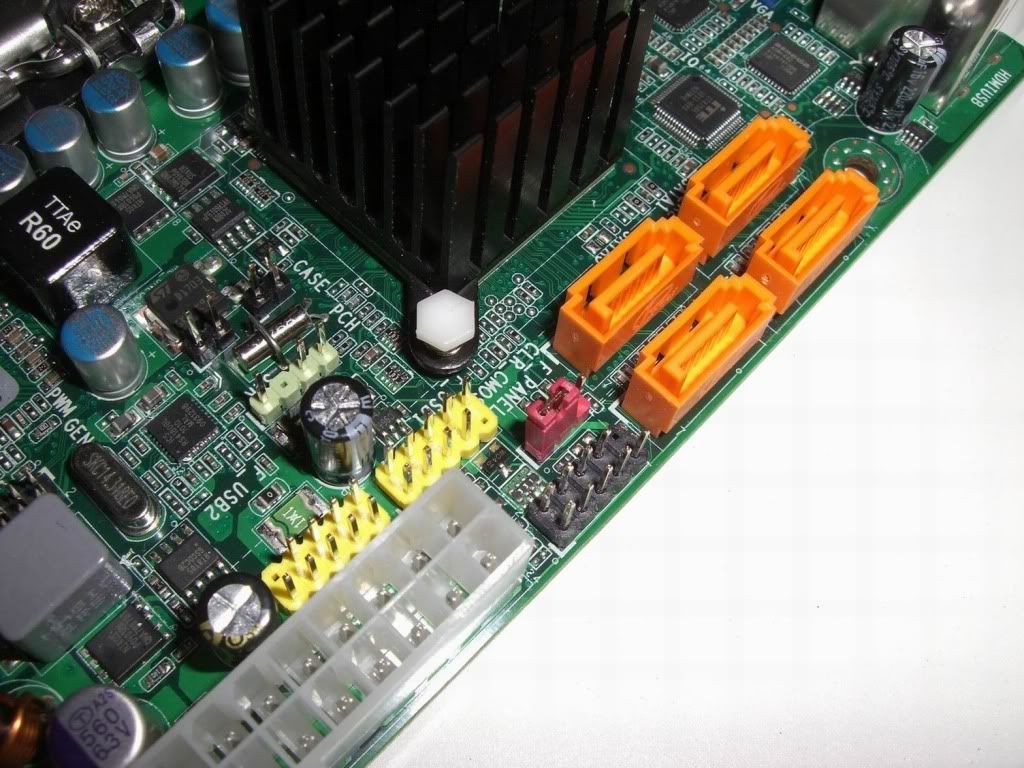

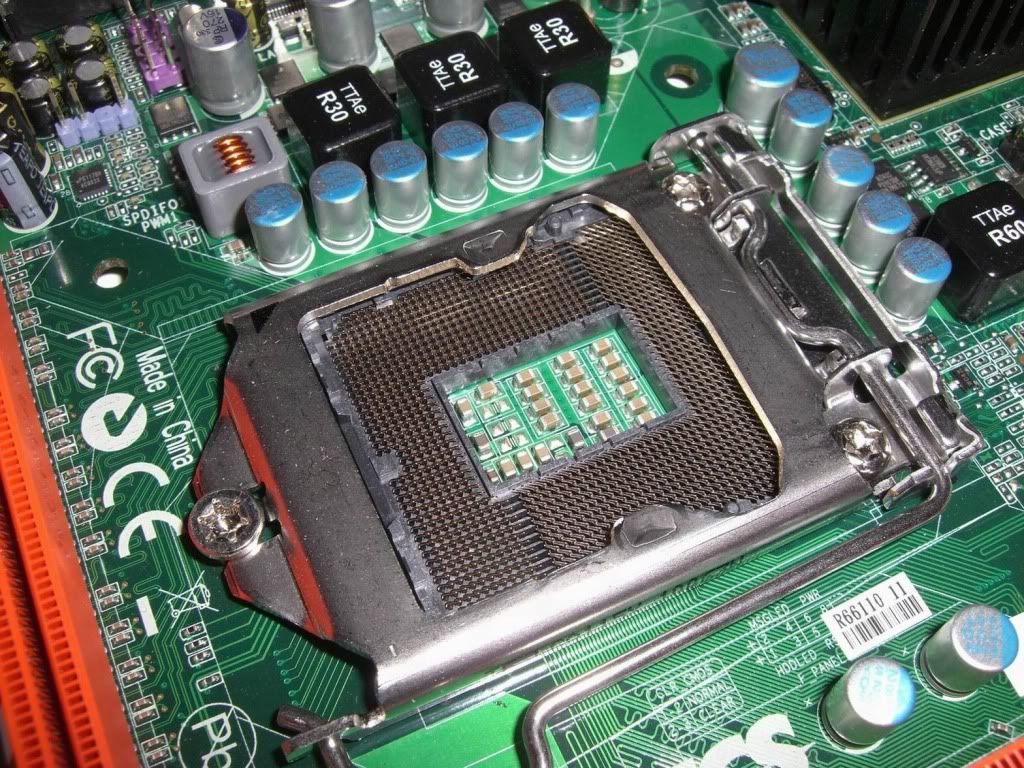

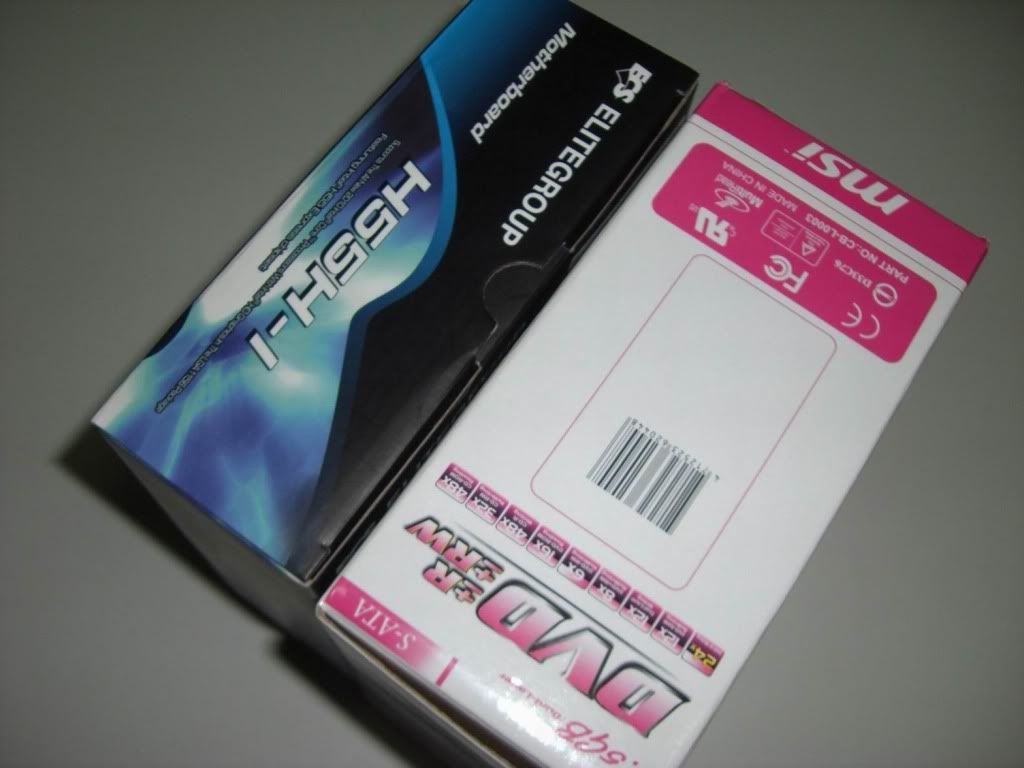

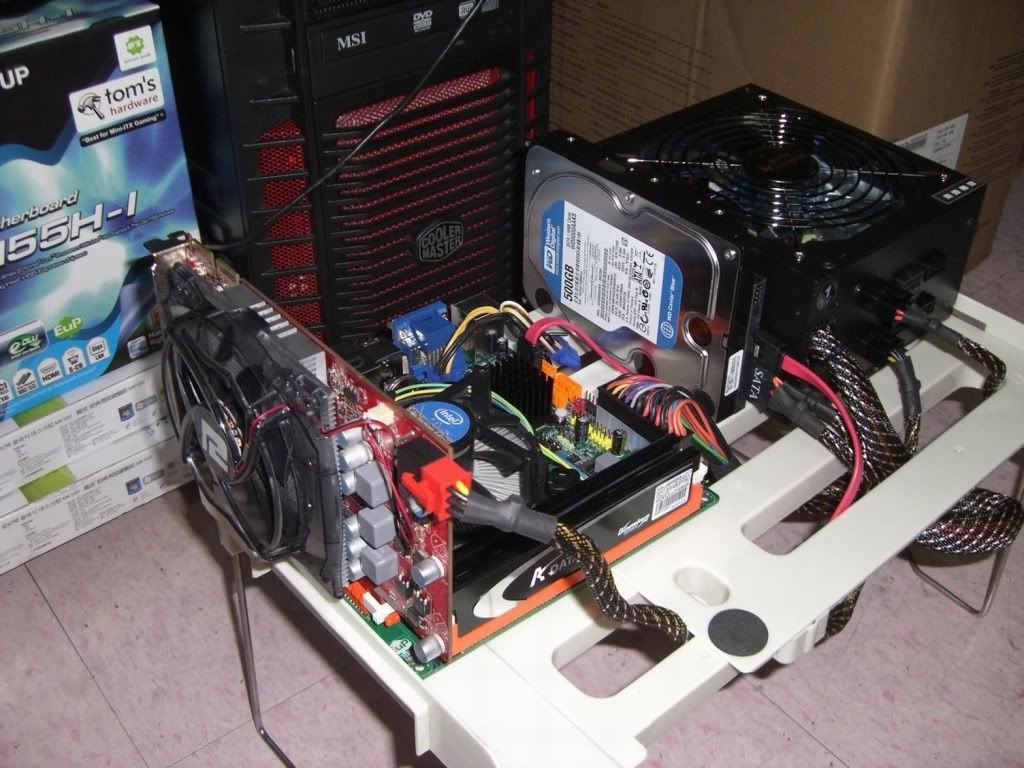

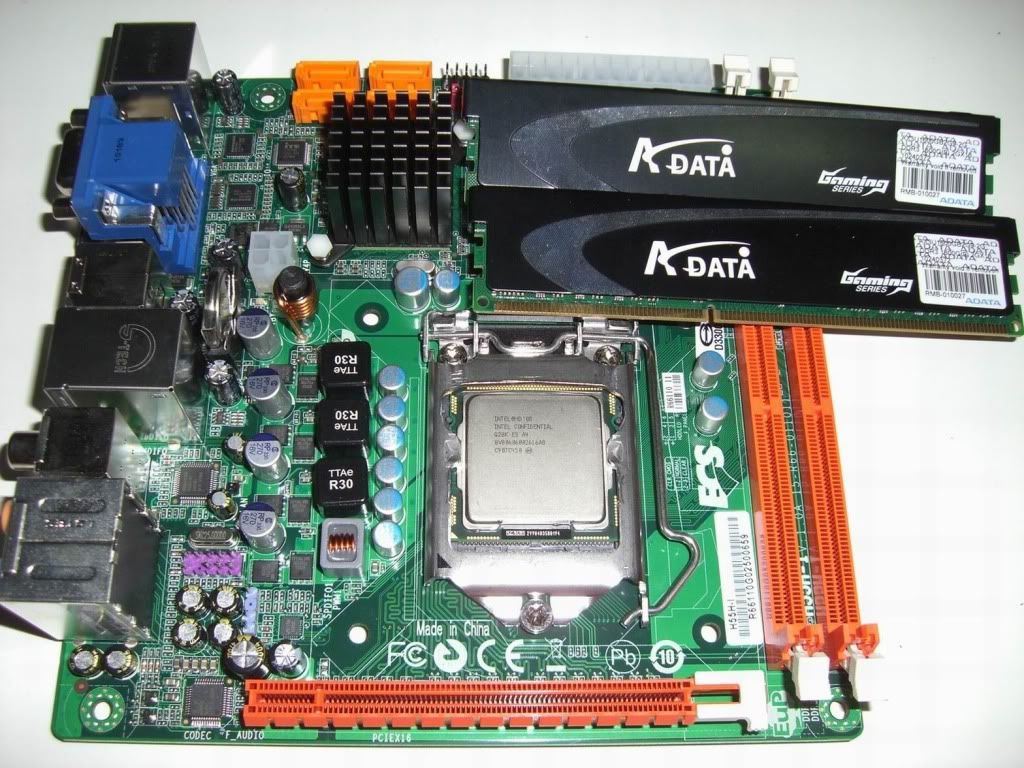

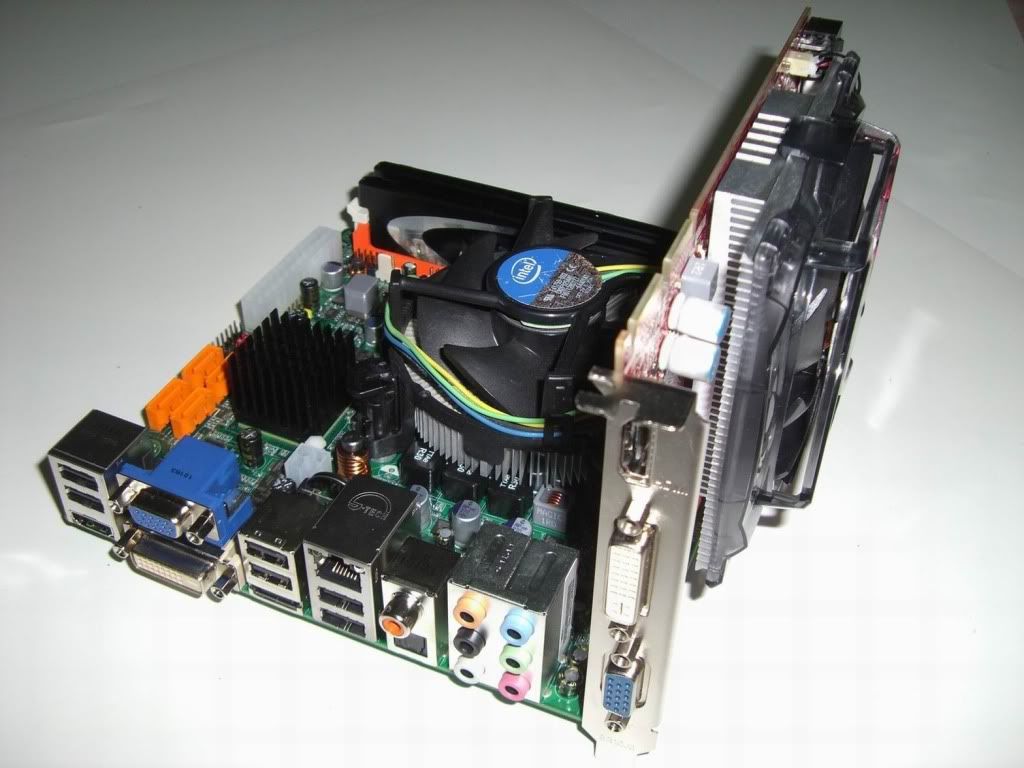

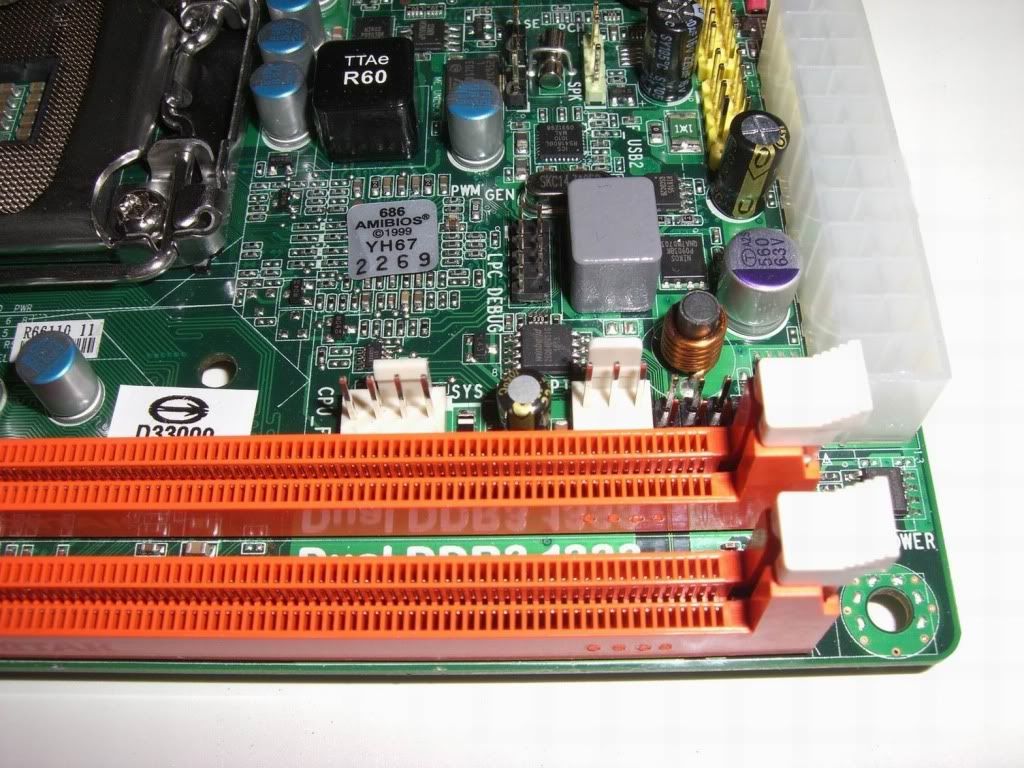

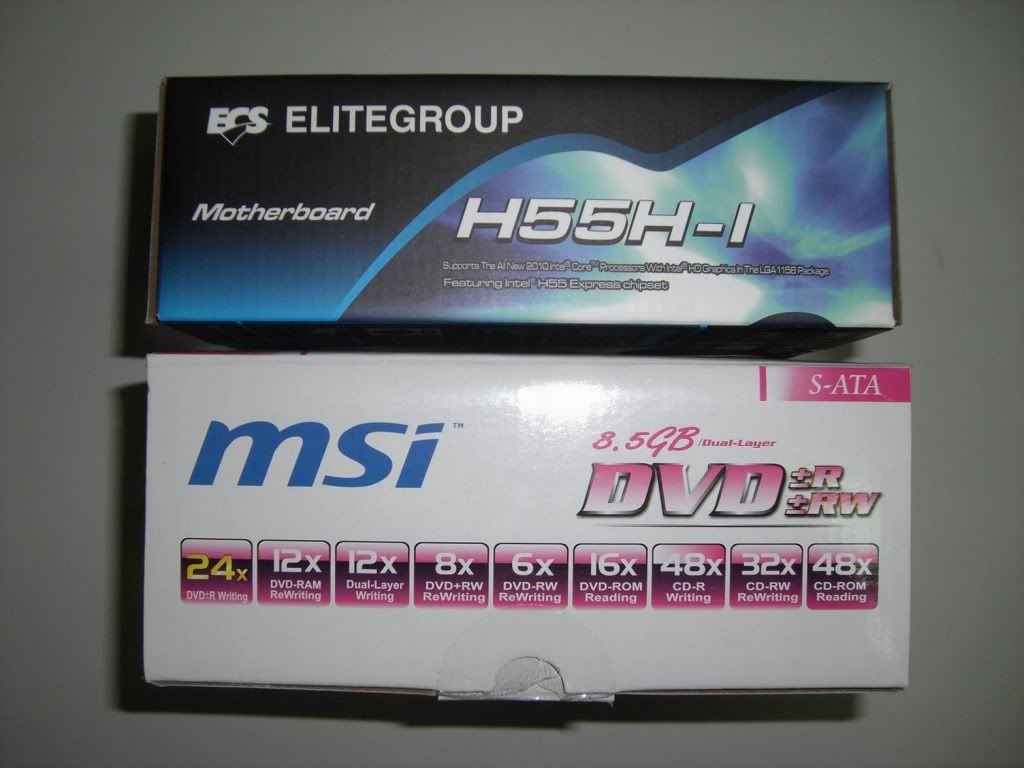

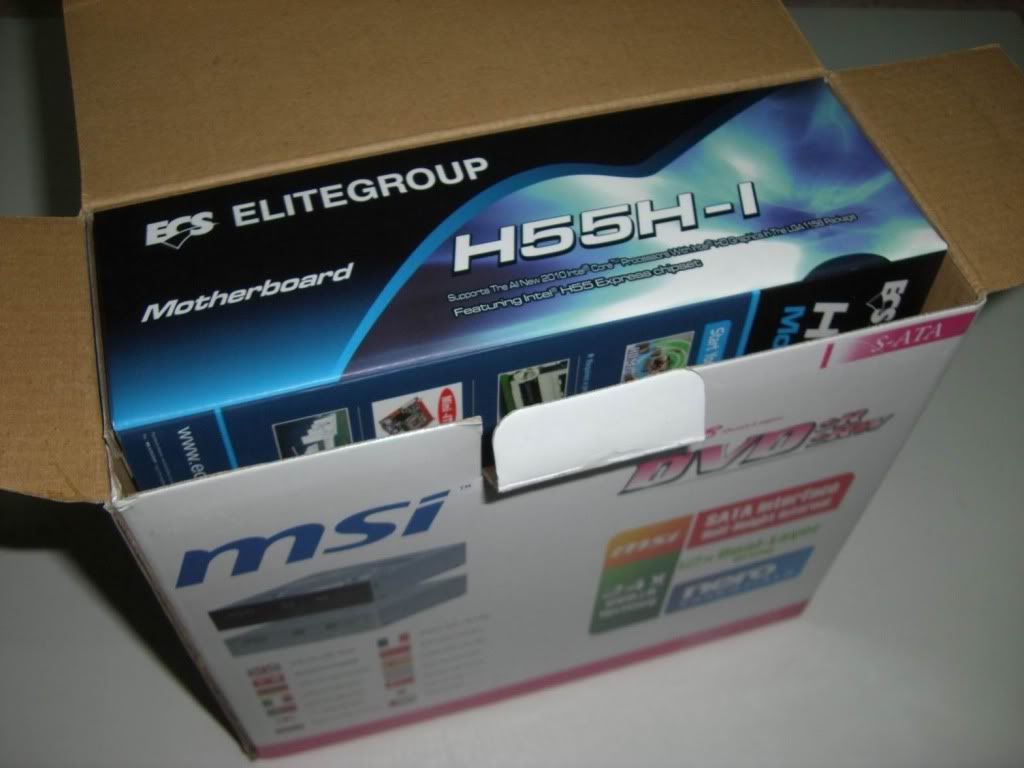

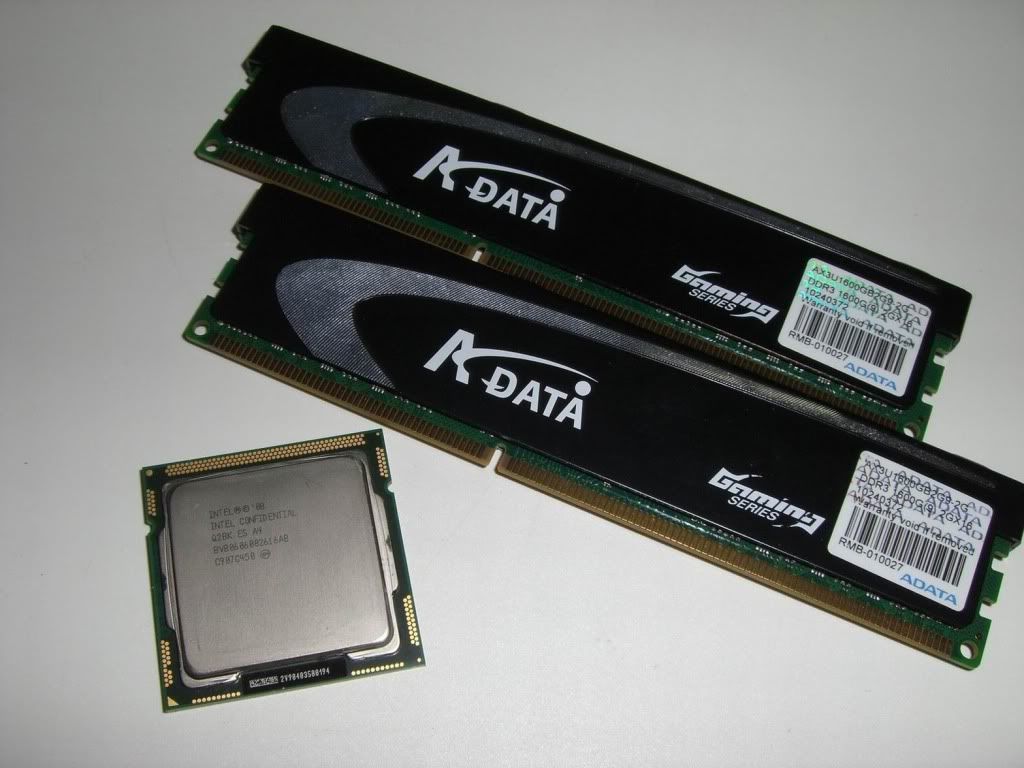

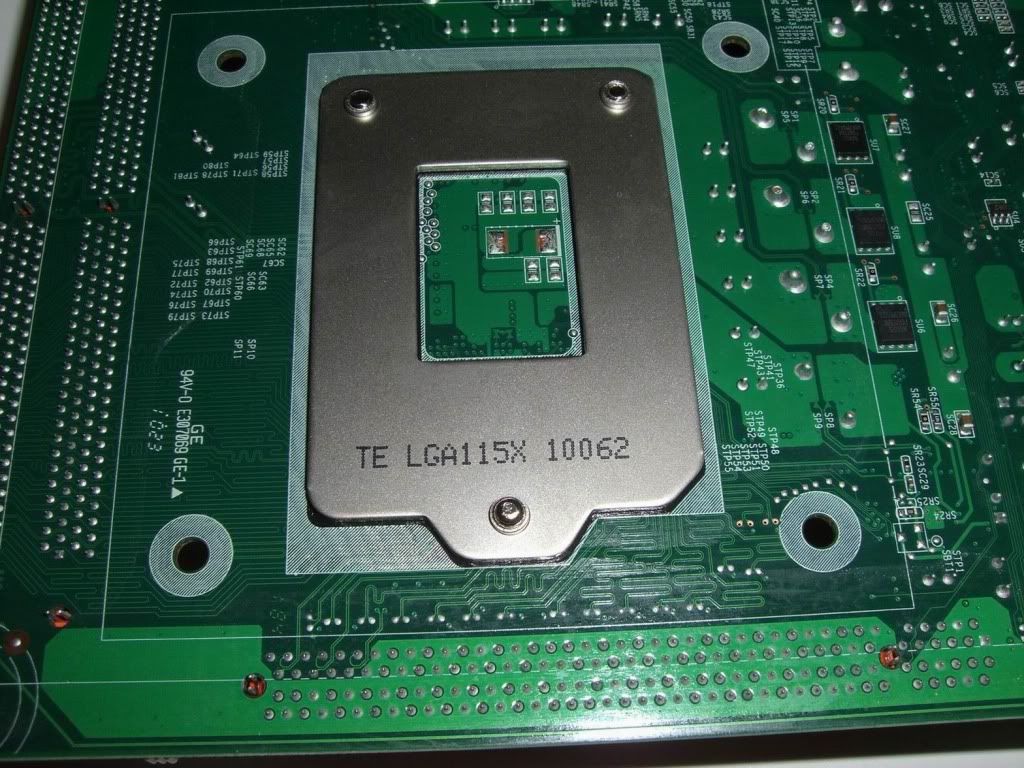

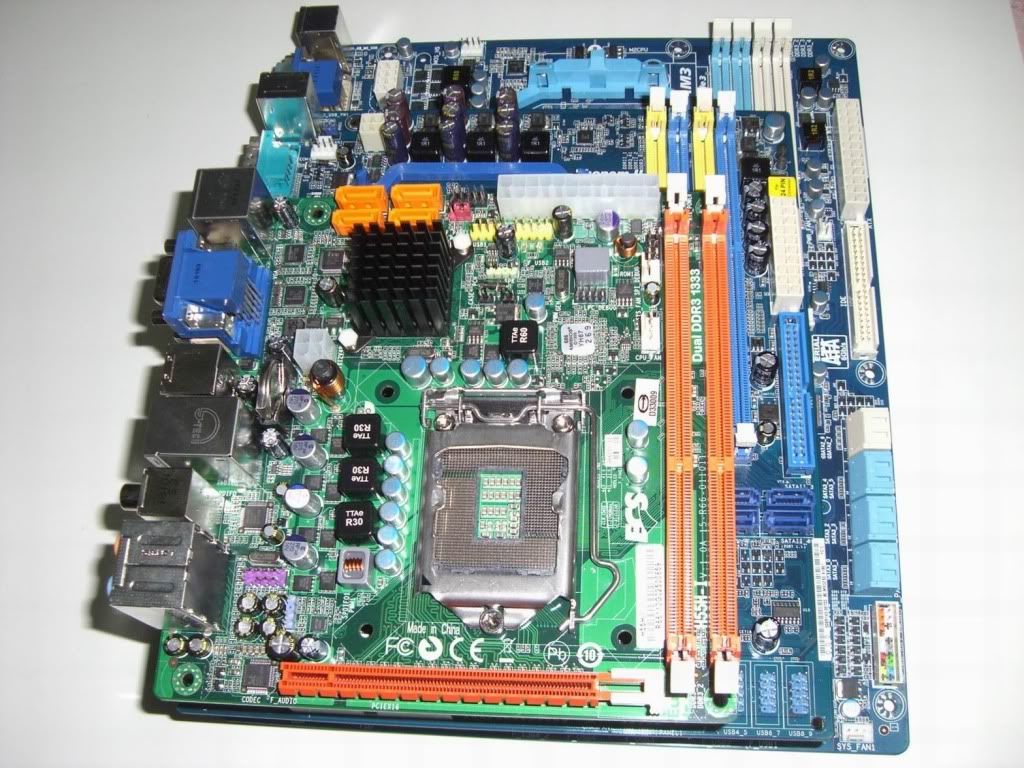

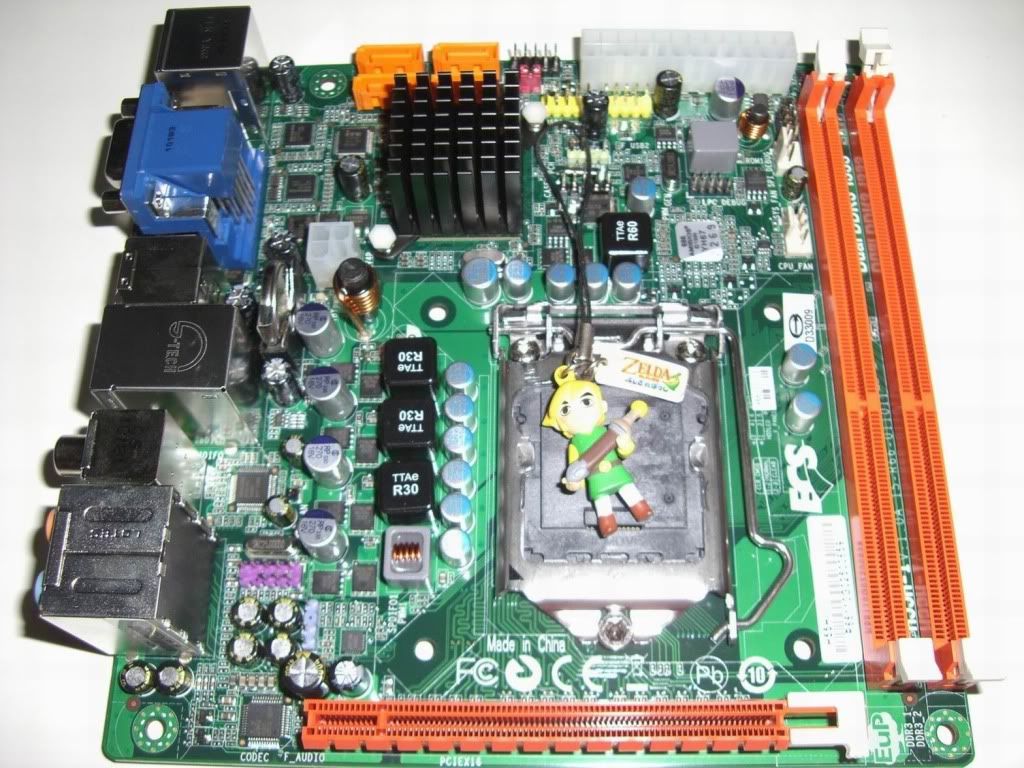

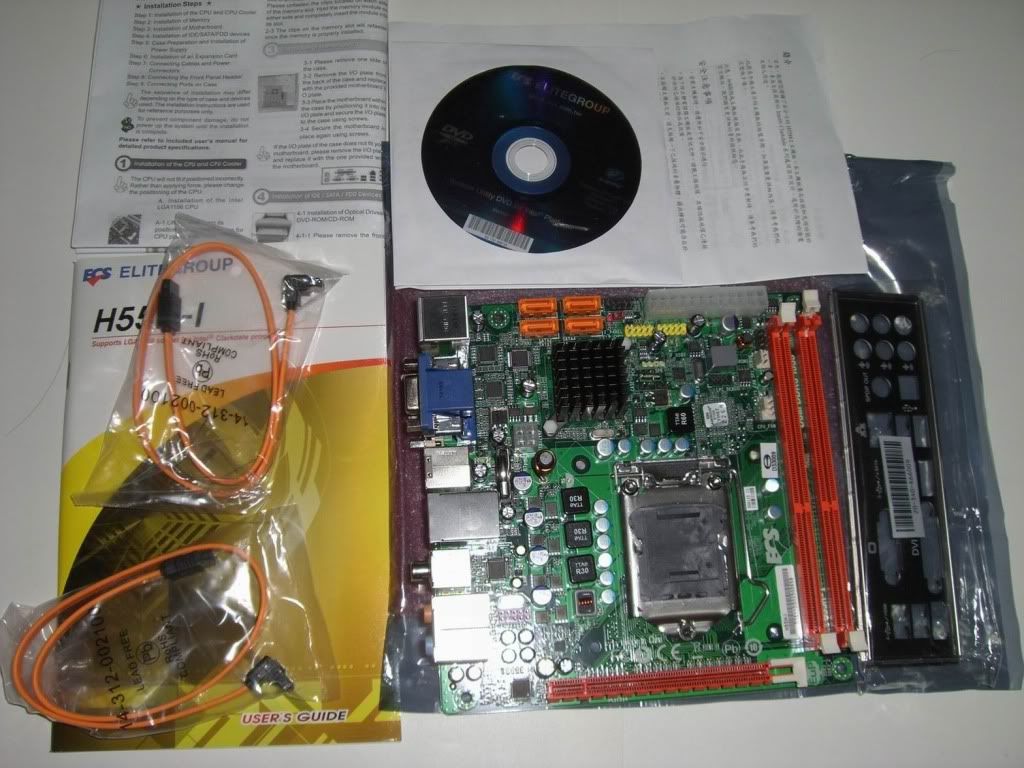

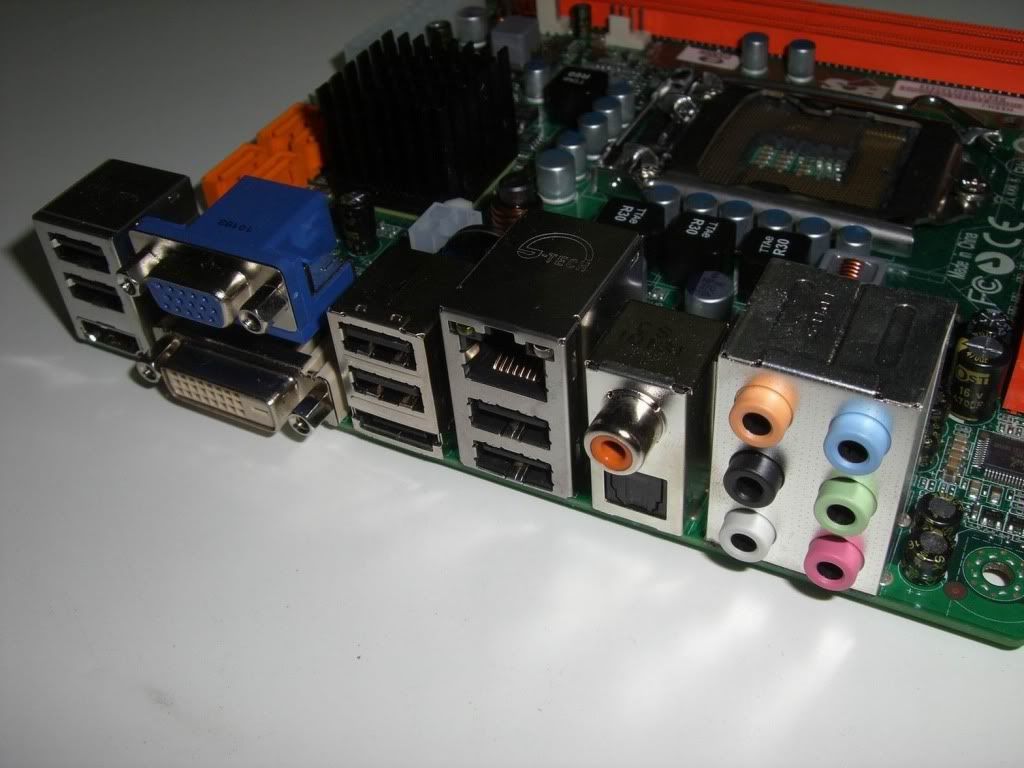

近期"精英ECS"發表了一張ITX-H55晶片的主機板~! 又小又強~又有PCI-E顯卡的插槽~可裝上一張使用者理想的顯卡~ 最讓小弟來開箱這一張超級可愛的小主機板~ECS H55H-I Mini-ITX~! 給大家看看吧~! 精英寄過來時的包裝~!小小的一袋~!  拆開外袋~H55H-I Mini-ITX可愛的外盒~!  和ATX&M-ATX的兩種主機板外盒比一比~!  有多小~拿光碟機的外盒來比一比就知道~!   放進去光碟機外盒~還真是剛剛好~!  外盒上的小標籤~最佳遊戲便當機的主機板~!  盒裝內的配件~!  超可愛的小板子~!  1156的CPU背板  和ATX及M-ATX主機板做比較~!  1156的CPU座~!  4個SATA及2組前置面板USB座~!  後端的I/O~HDMI~DVI~D-SUB~4組USB及一個E-SATA  兩組風扇的電源座~!  這一次開箱~小弟搭配I3-510ES及威剛DDR3-1600X2   超迷你的主機板~裝上了5750後，感覺更小了~!  先用裸測來做測試~方便更換顯卡測試~!  主機板上還有兩顆小小的LED燈~一顆紅色~一顆綠色~!
__________________
CPU：Intel i7 930 ES M/B：MSI Eclipse SLI RAM：金士頓 DDR3 1333 4Gx6 Hynix顆粒 VGA：ATI 5870 1G PhysX-VGA：NVIDIA 8800 Ultra POWER：振華冰山旗艦Plus 1000W模組化 Case：Cooler Master H.A.F 932 --------------------------------------------------- 02/20 用顯卡掛Folding@Home時~會用多少瓦數~我來測給您看~!
|
|||||||
2010-08-12, 04:27 AM
#1
|
|
|
Advance Member
加入日期: May 2008 您的住址: 滅絕希望的世界
文章: 336
|

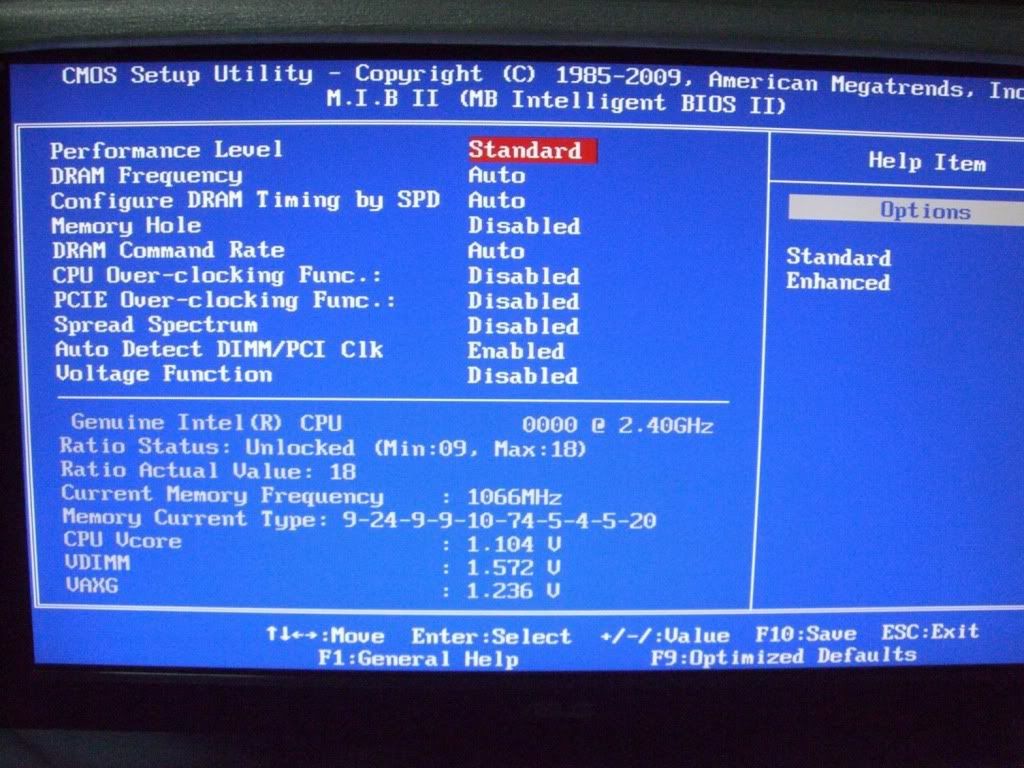

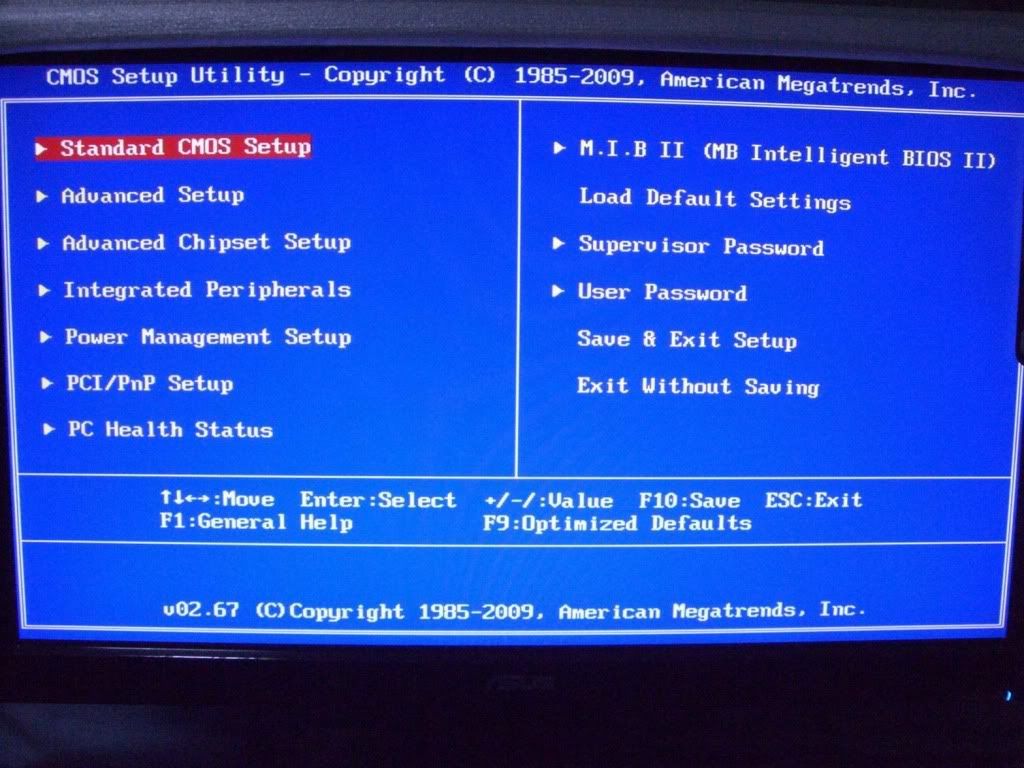

BIOS的主選單~!

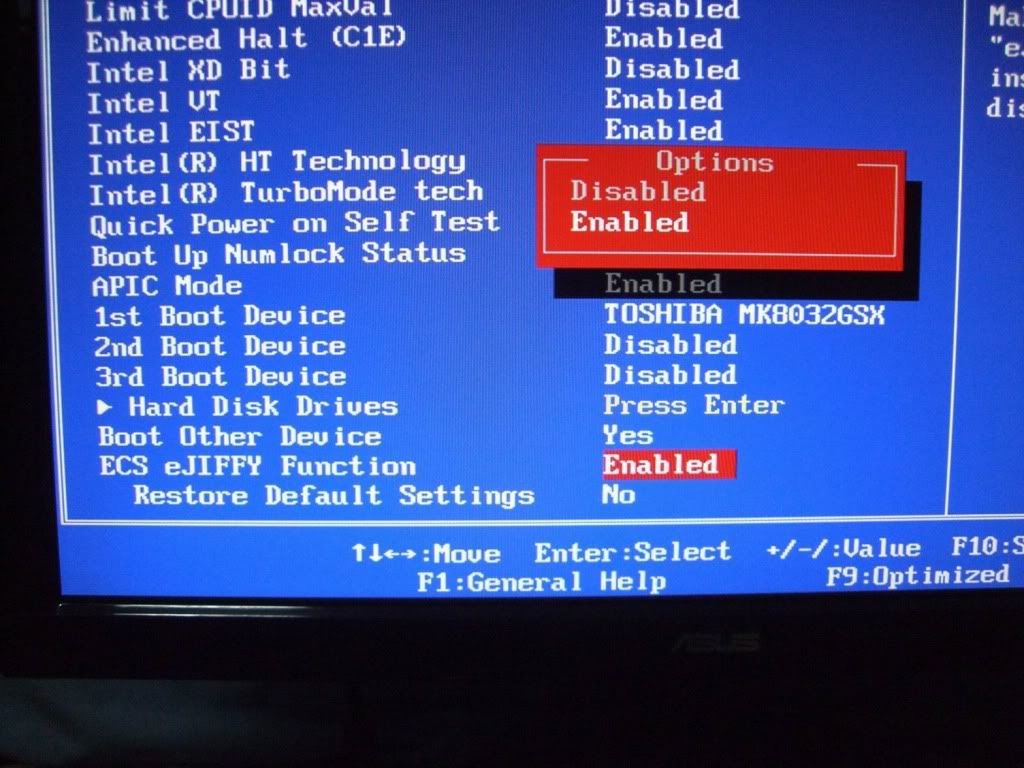

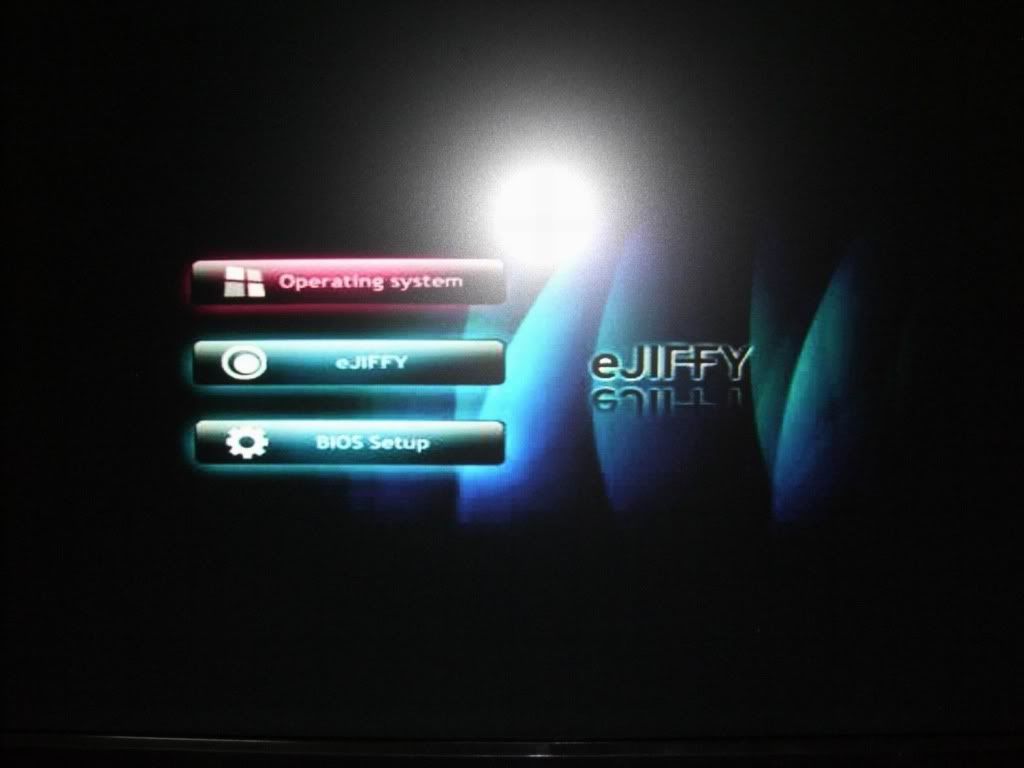

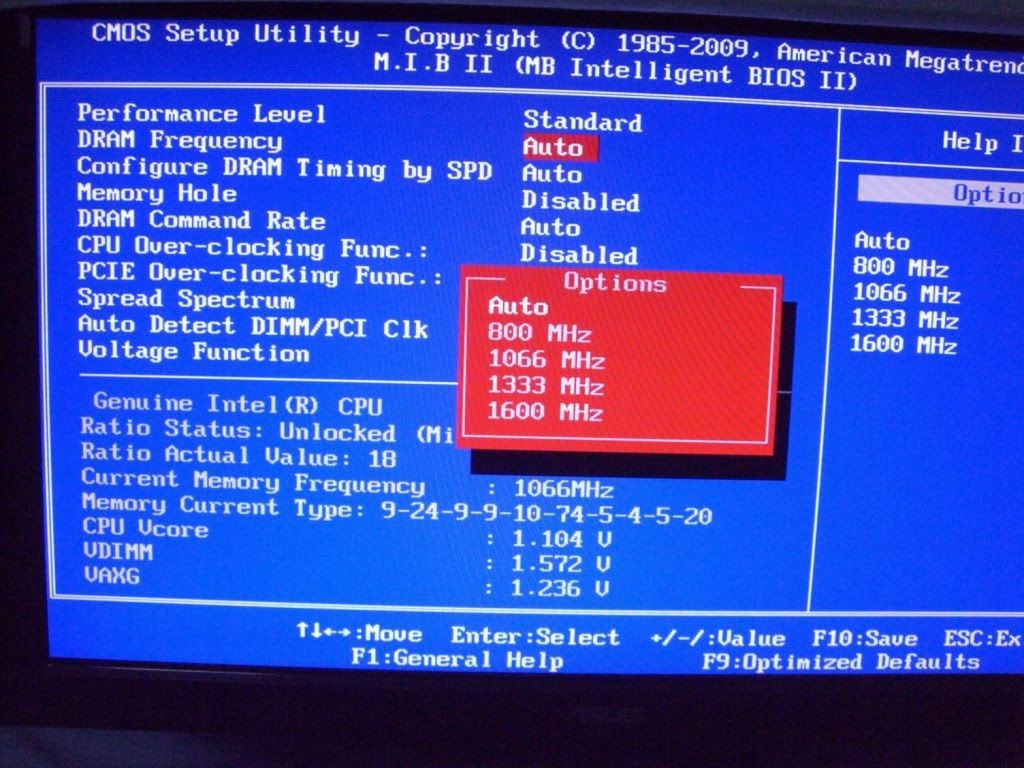

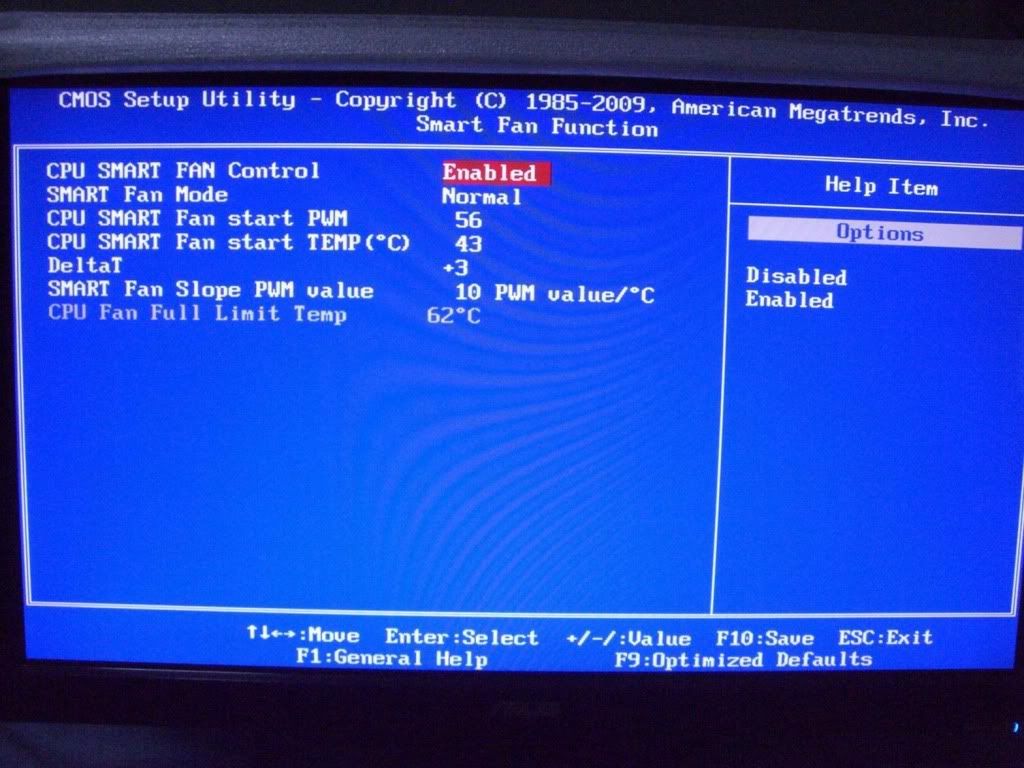

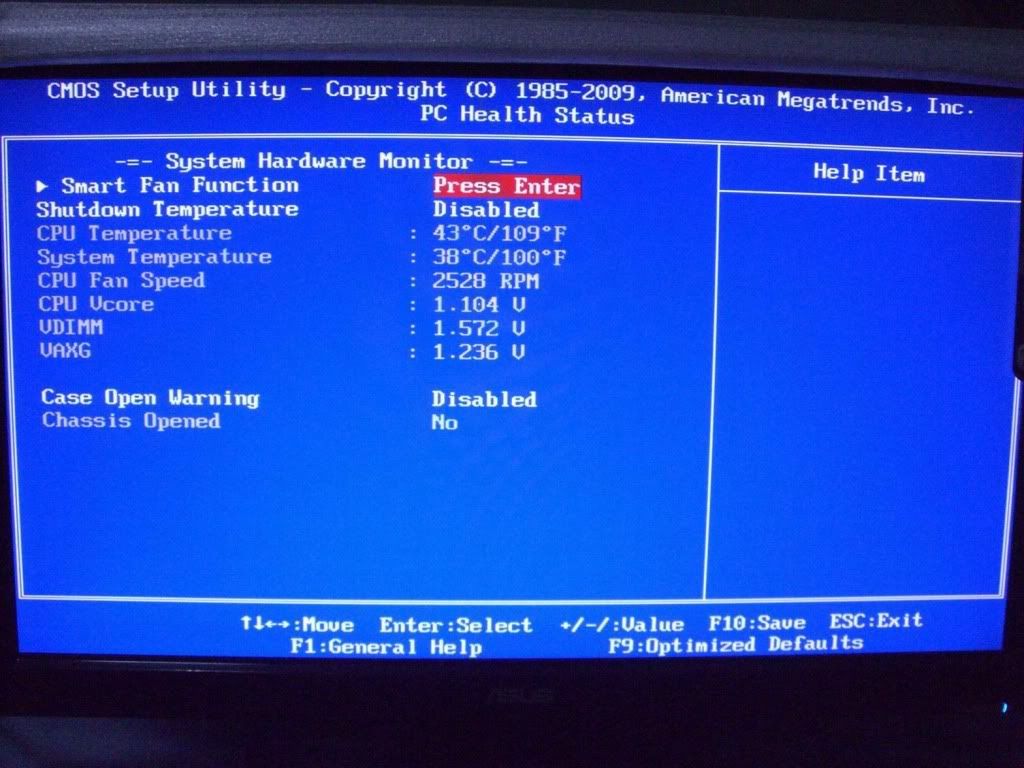

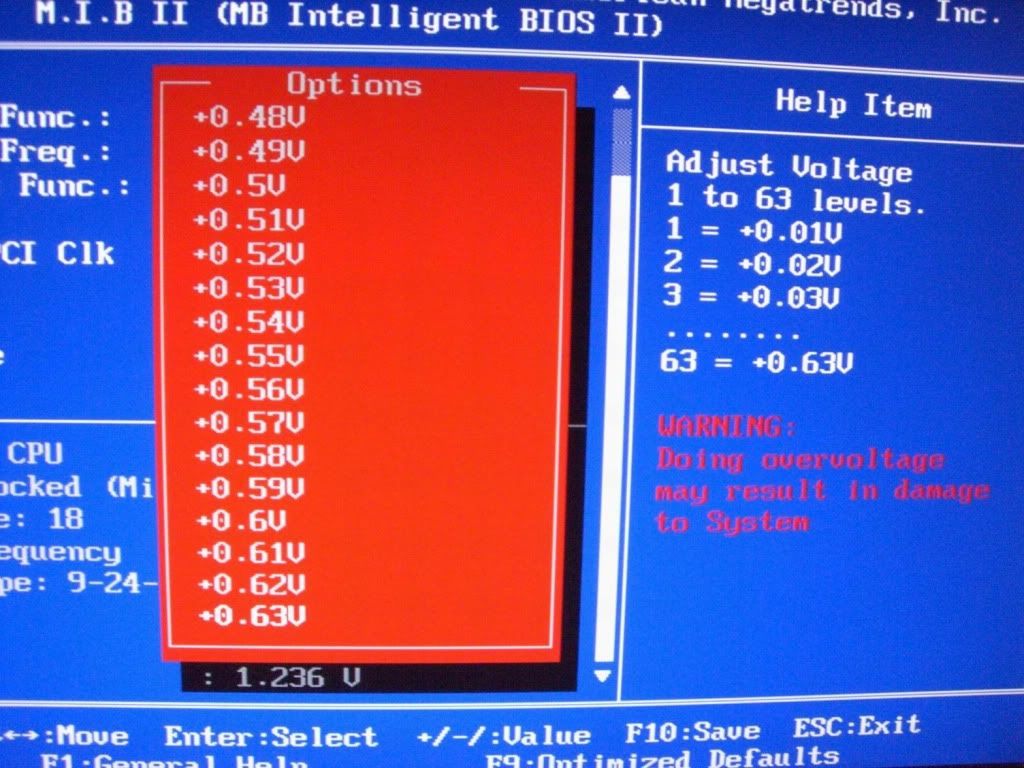

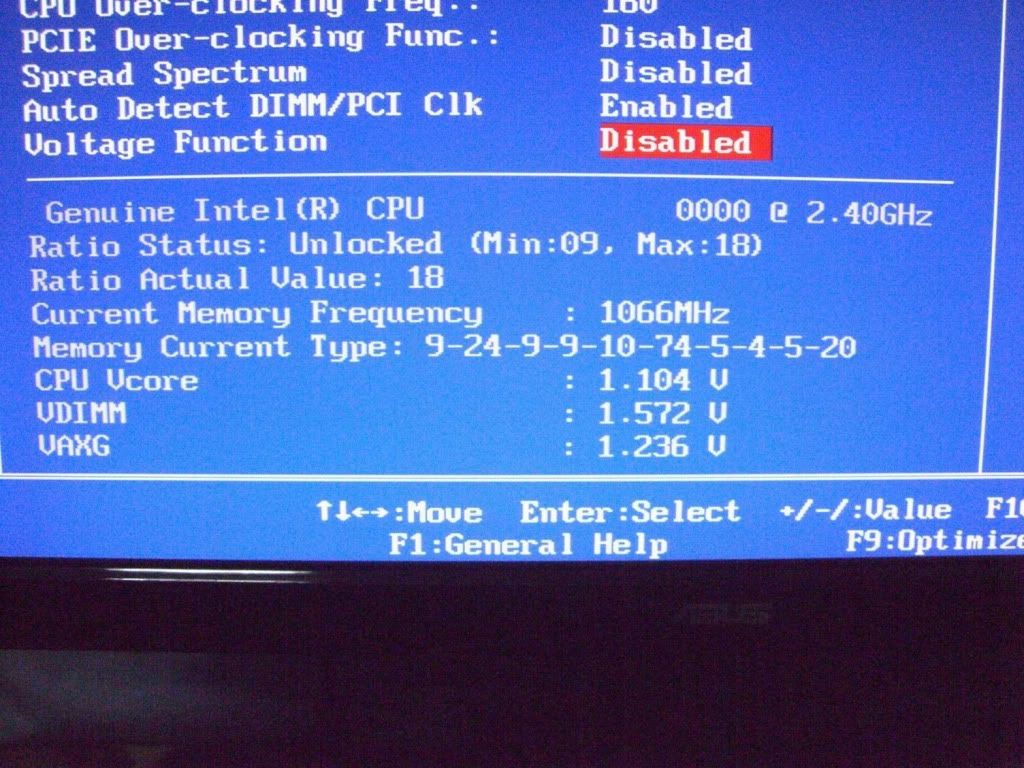

 系統監控部分~!  風扇調整選項~!  M.I.B基本超頻選單~!  記憶体除頻~800/1066/1333/1600  各項電壓調整部分~CPU~VTT~RAM~最高都可調整到+0.63V  超頻選單最下方~有CPU~RAM及主機板的現在電壓~!  BIOS裡頭~有eJIFFY快速上網功能的開關~!  eJIFFY快速上網功能的主畫面
__________________
CPU：Intel i7 930 ES M/B：MSI Eclipse SLI RAM：金士頓 DDR3 1333 4Gx6 Hynix顆粒 VGA：ATI 5870 1G PhysX-VGA：NVIDIA 8800 Ultra POWER：振華冰山旗艦Plus 1000W模組化 Case：Cooler Master H.A.F 932 --------------------------------------------------- 02/20 用顯卡掛Folding@Home時~會用多少瓦數~我來測給您看~!
|
||
|
2010-08-12, 04:29 AM
#2
|
|
|
Advance Member
加入日期: May 2008 您的住址: 滅絕希望的世界
文章: 336
|

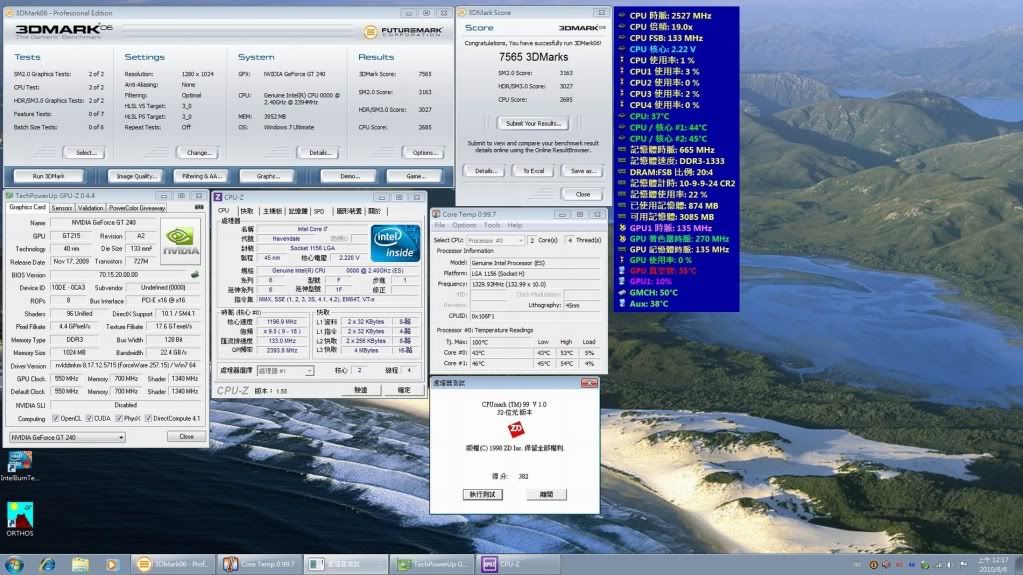

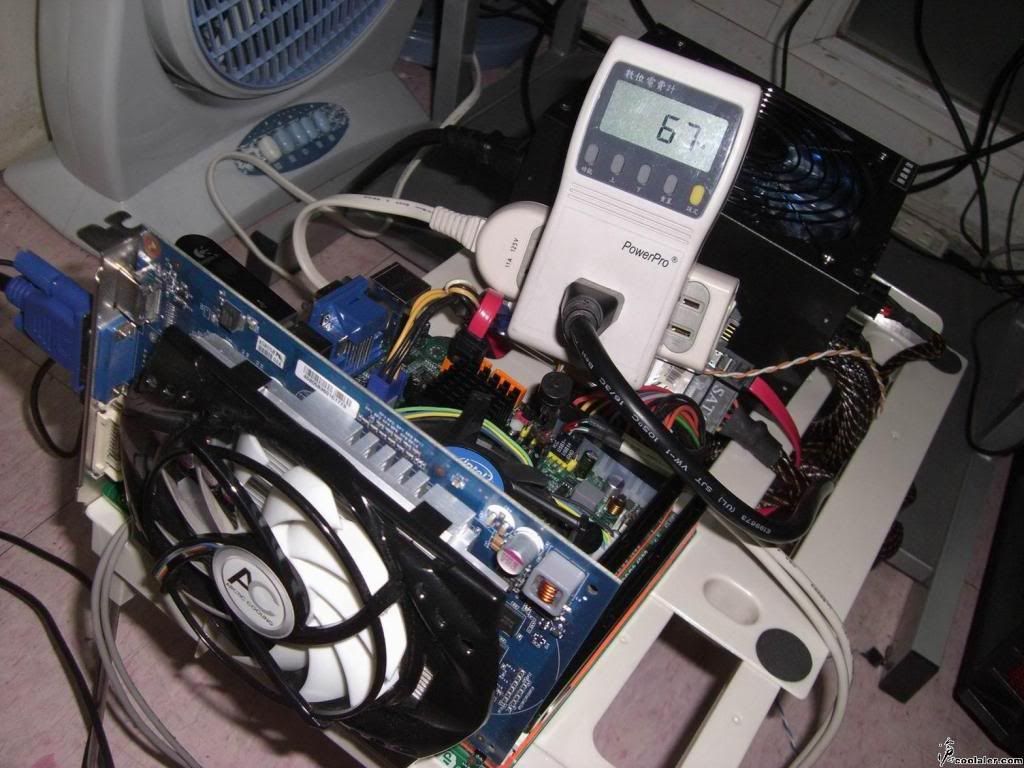

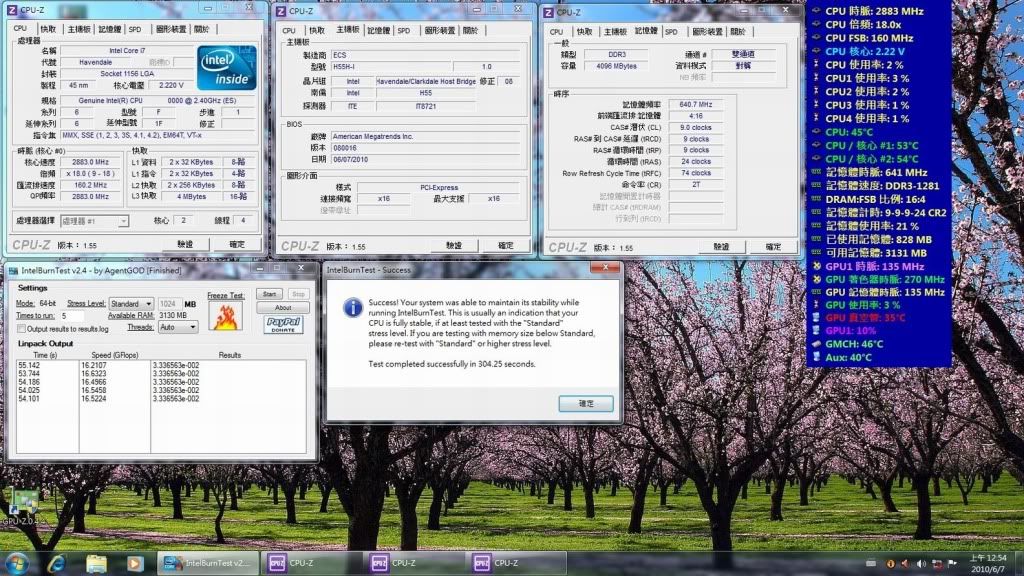

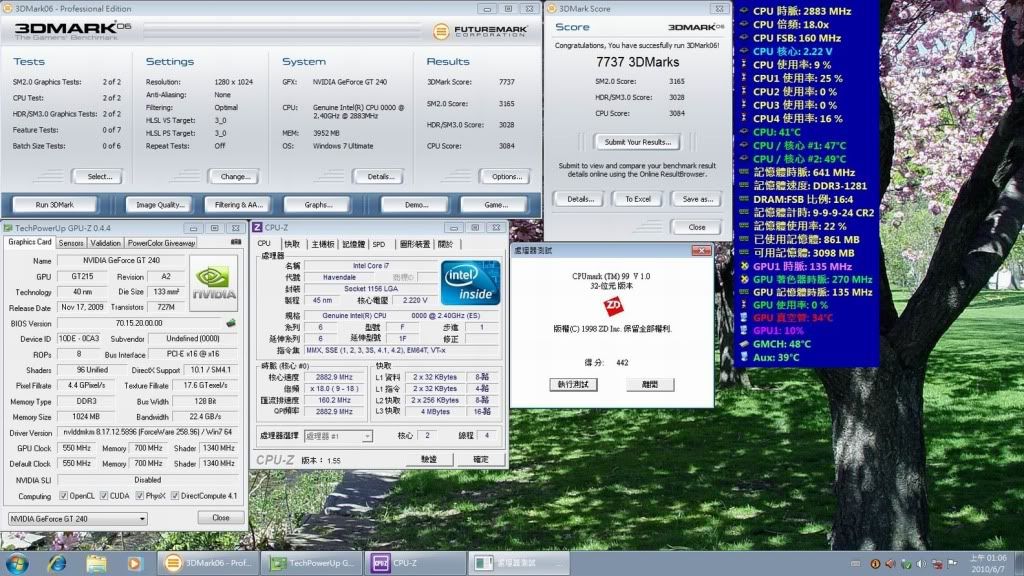

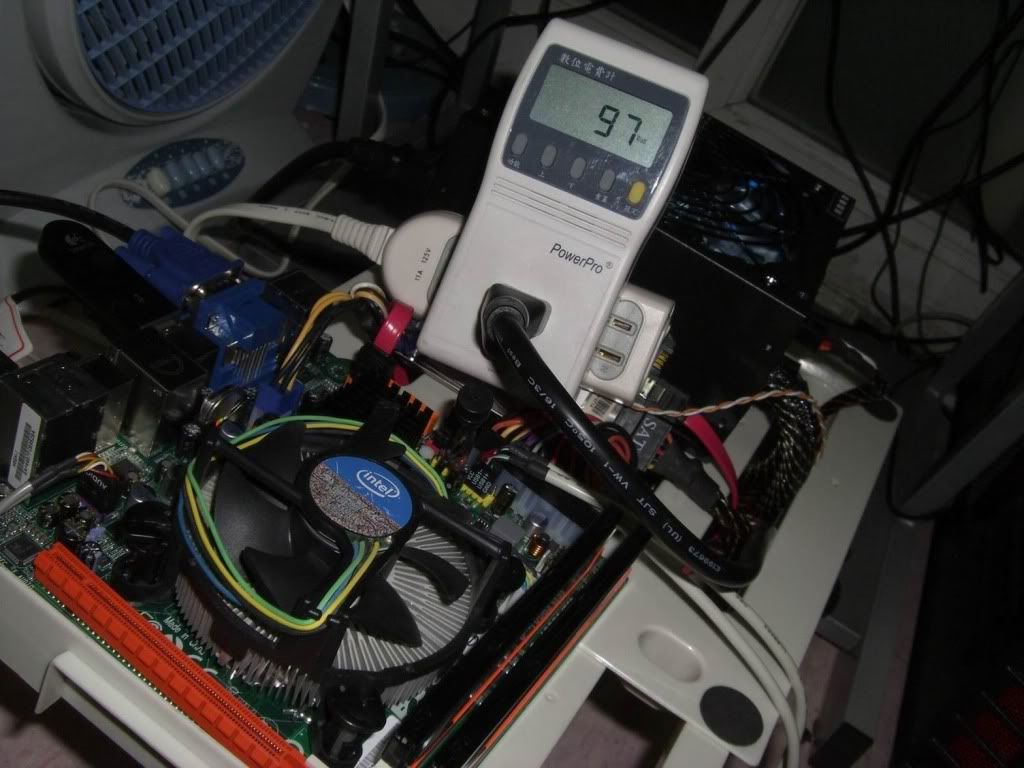

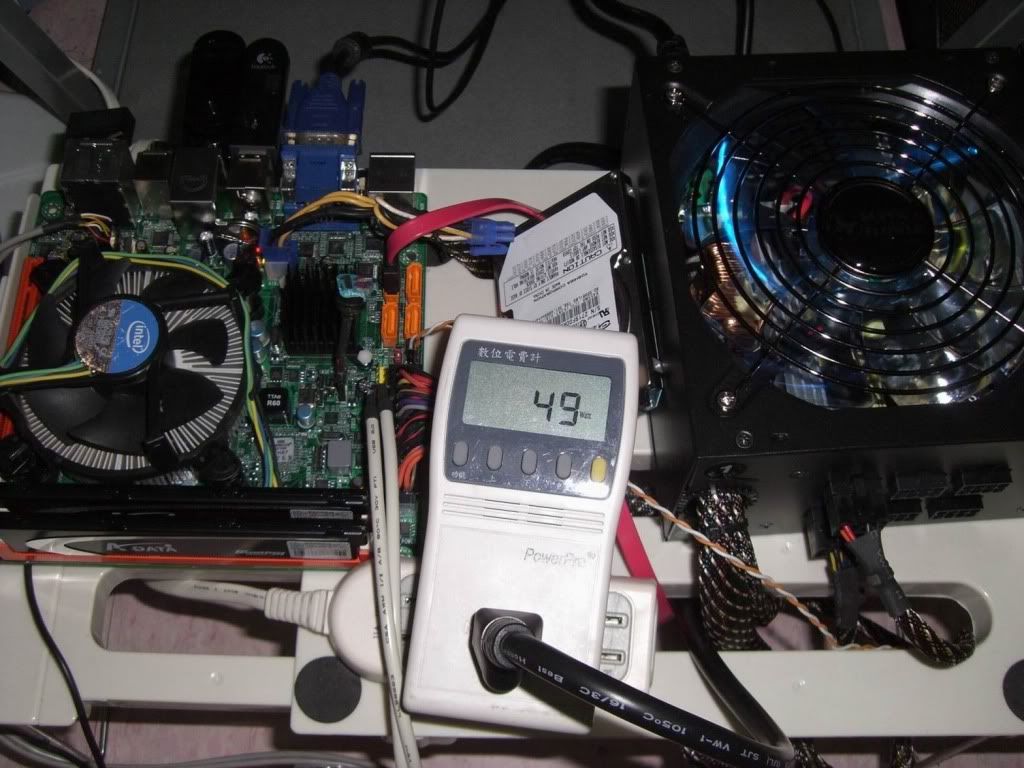

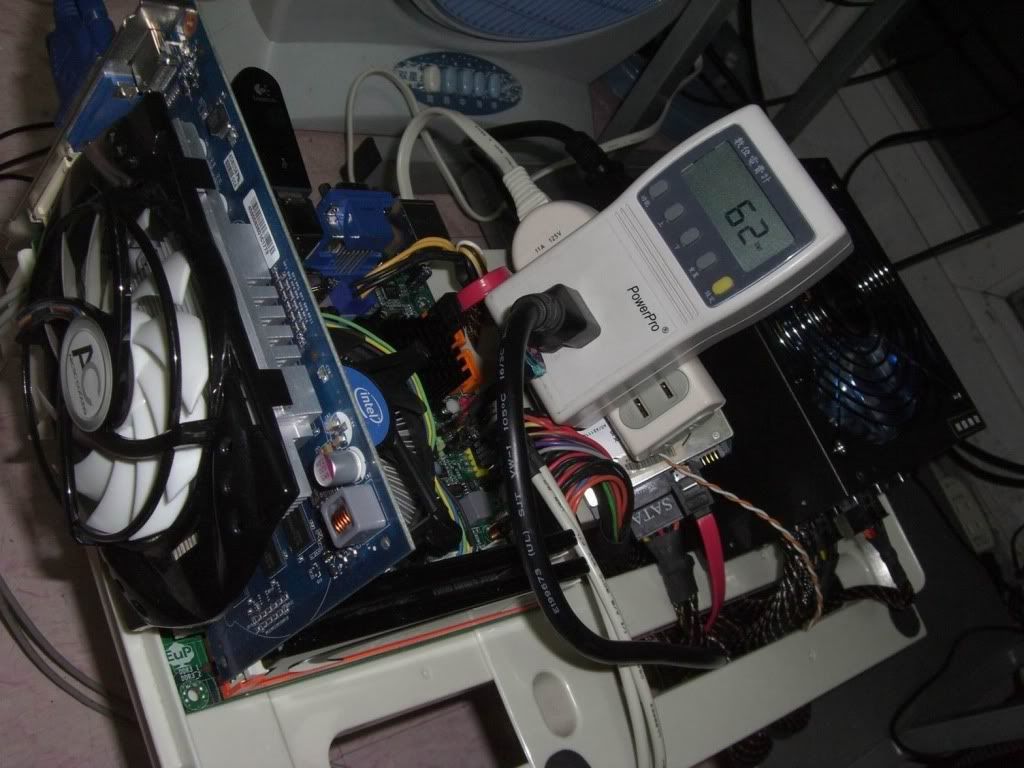

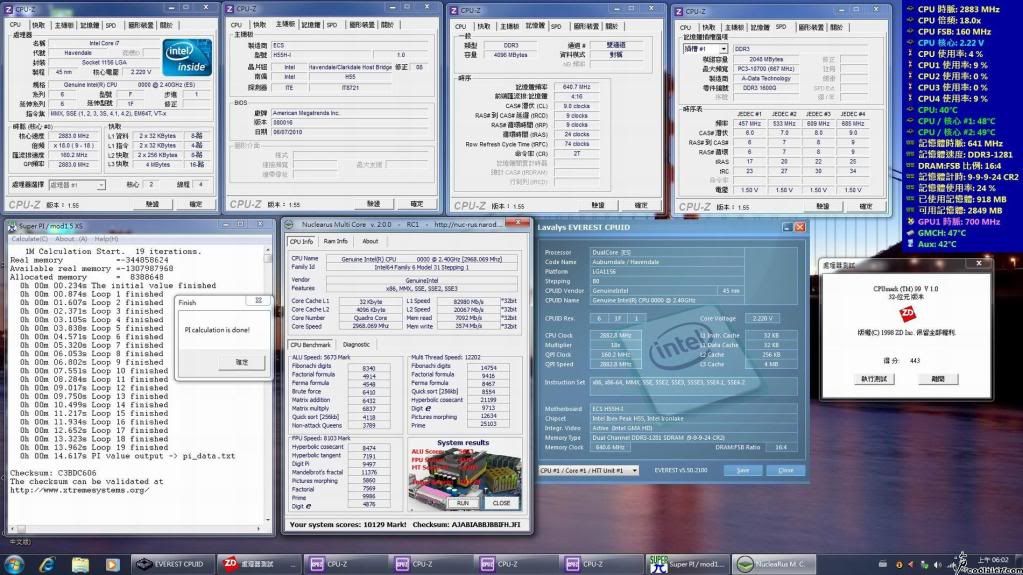

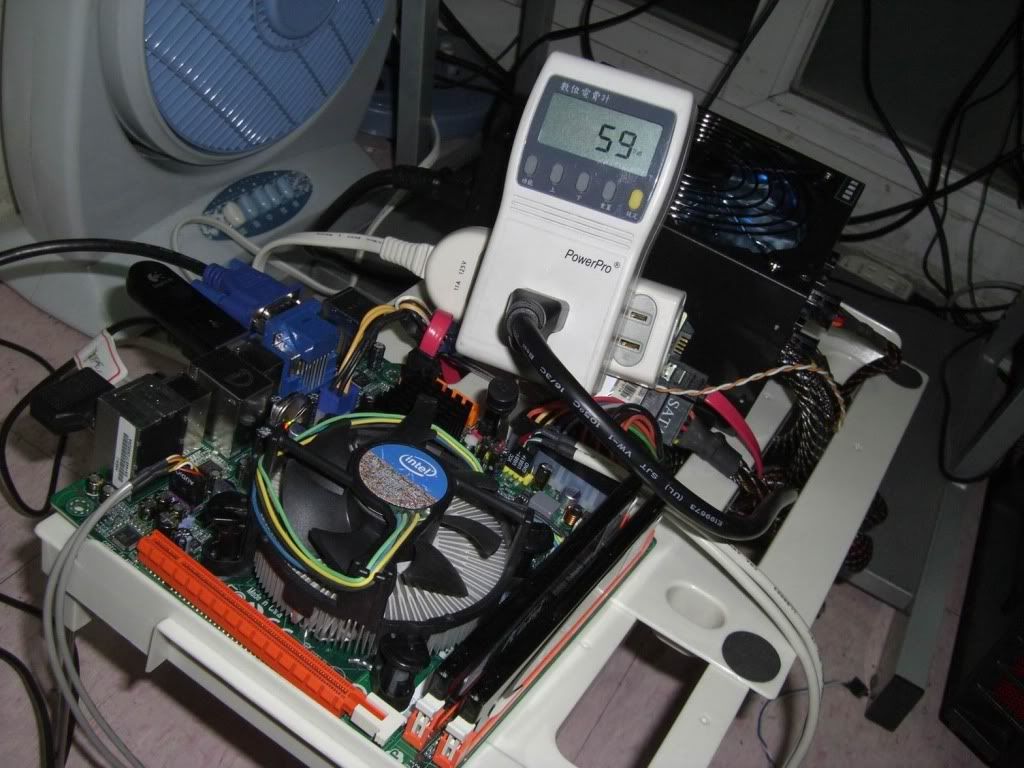

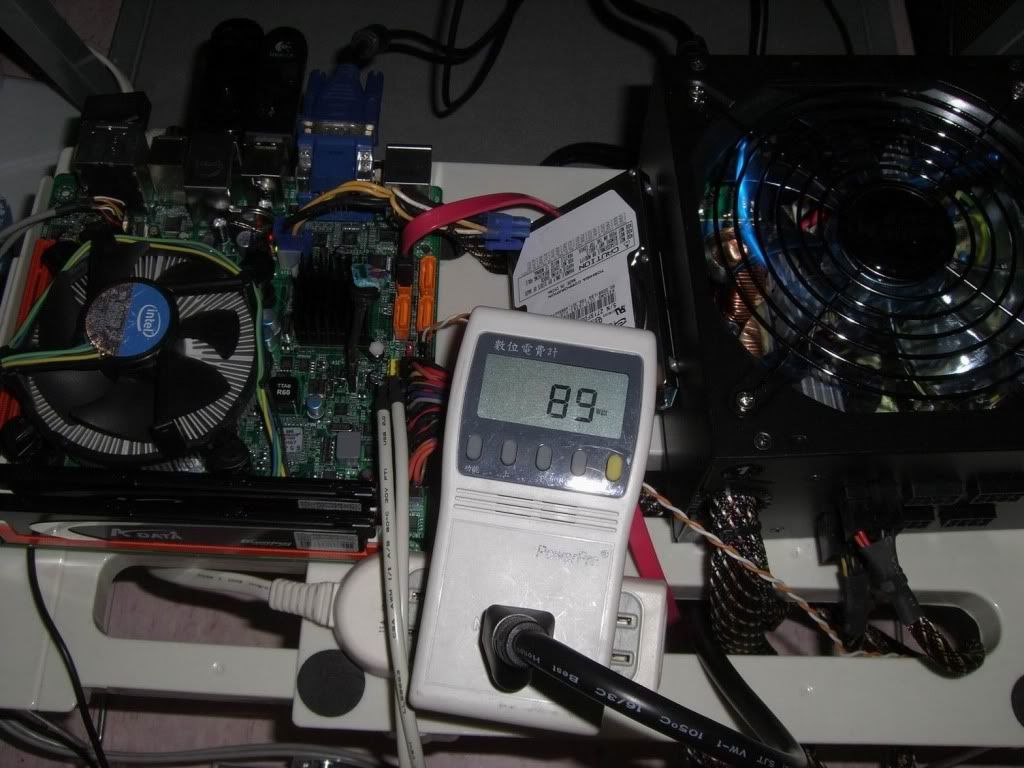

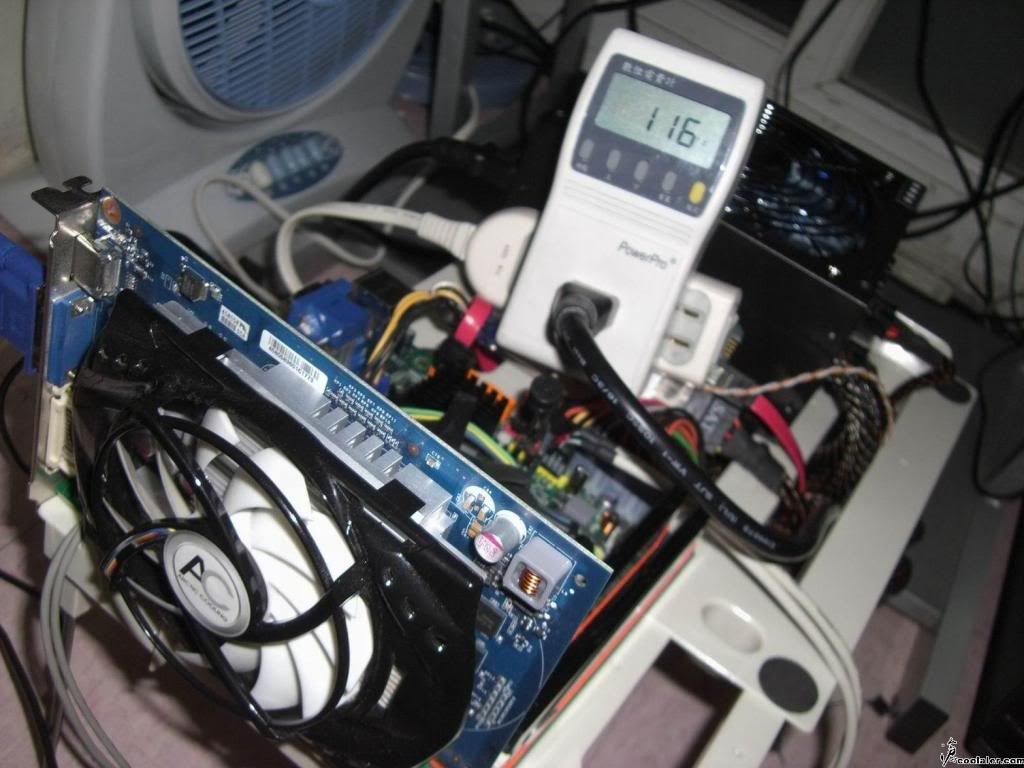

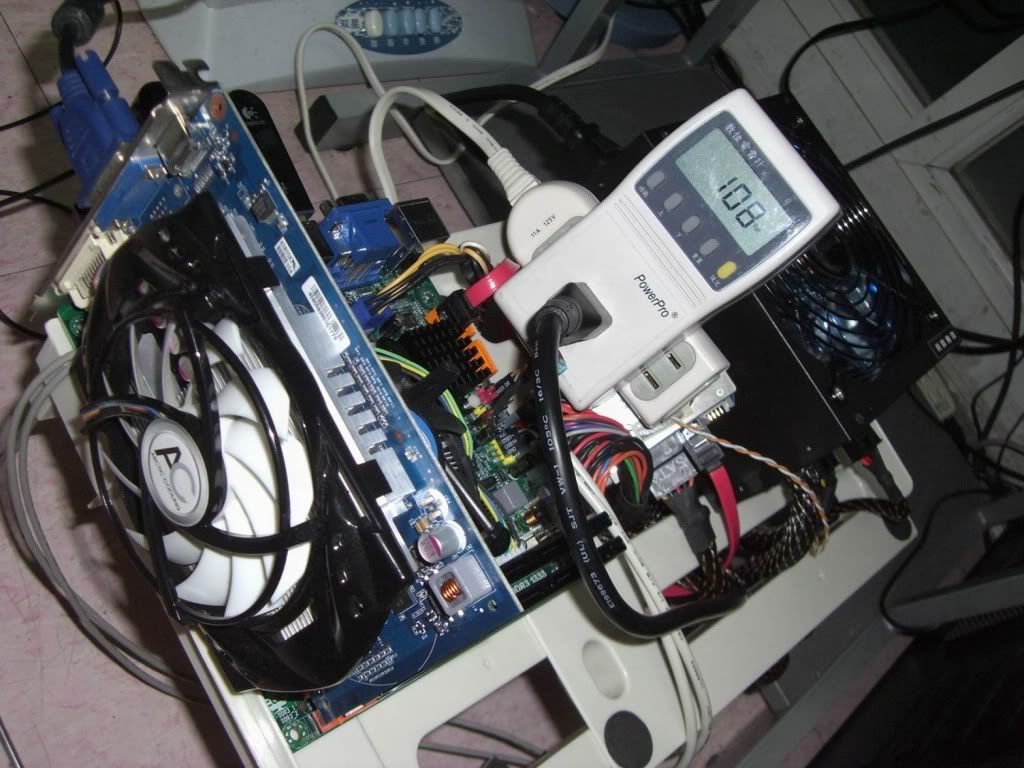

接下來是先用裸機測試~! CPU預設值~待機功耗49W  CPU預設值~燒機功耗89W  ---------------------------------------------------------------------------------- 裝上精英的GTS240後功耗62W  精英的GTS240跑3D06-最高功耗67W  CPU未超頻跑GTS2403D06分數~7565  ---------------------------------------------------------------------------------- CPU超上2.8G-待機-功耗59W  CPU超上2.8G-燒機-功耗97W  超上2.8G~IBT燒機OK  CPU超上2.8G-上GTS240待機-功耗67W  CPU超上2.8G-上GTS240跑3D06-功耗116W  CPU超上2.8G-GTS240跑3D06分數~7737
__________________
CPU：Intel i7 930 ES M/B：MSI Eclipse SLI RAM：金士頓 DDR3 1333 4Gx6 Hynix顆粒 VGA：ATI 5870 1G PhysX-VGA：NVIDIA 8800 Ultra POWER：振華冰山旗艦Plus 1000W模組化 Case：Cooler Master H.A.F 932 --------------------------------------------------- 02/20 用顯卡掛Folding@Home時~會用多少瓦數~我來測給您看~!
|
|
2010-08-12, 04:32 AM
#3
|
|
|
Advance Member
加入日期: May 2008 您的住址: 滅絕希望的世界
文章: 336
|

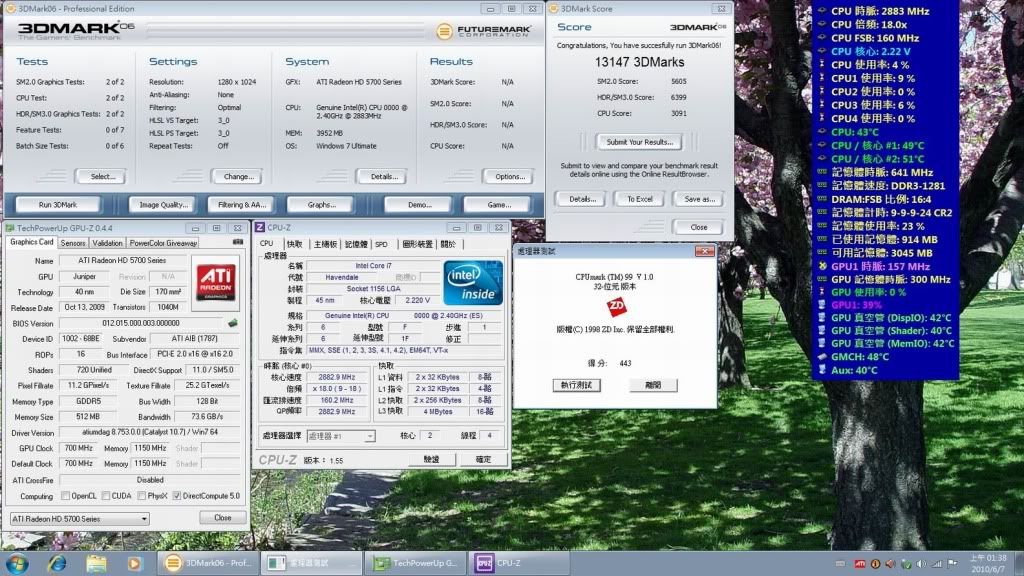

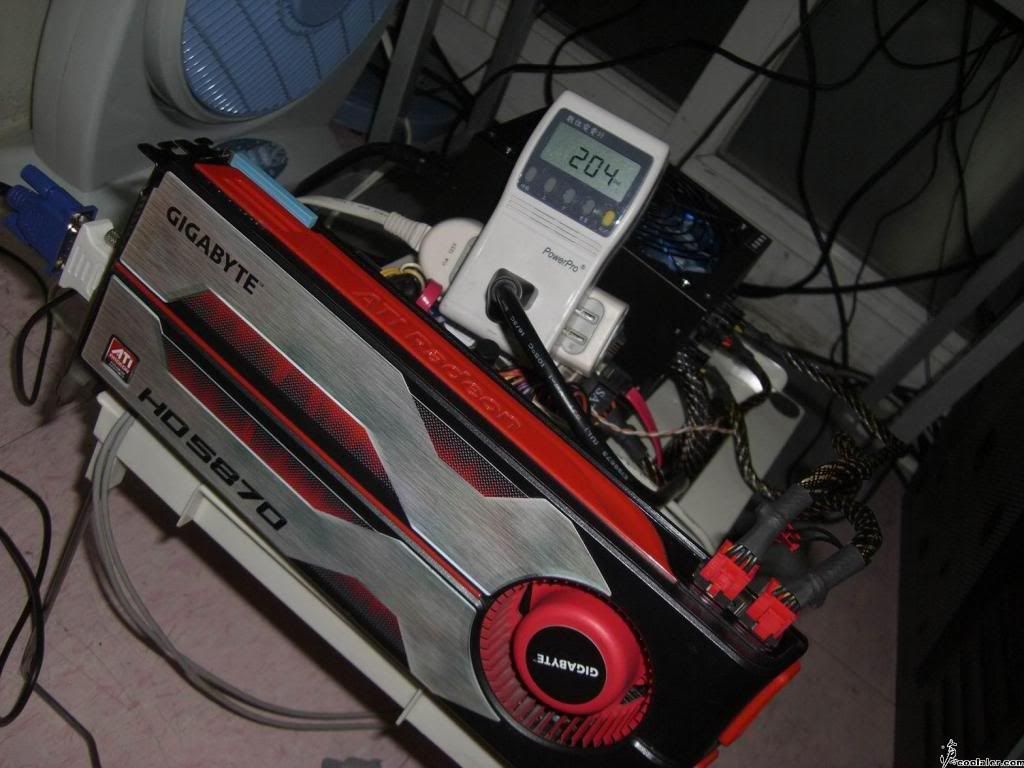

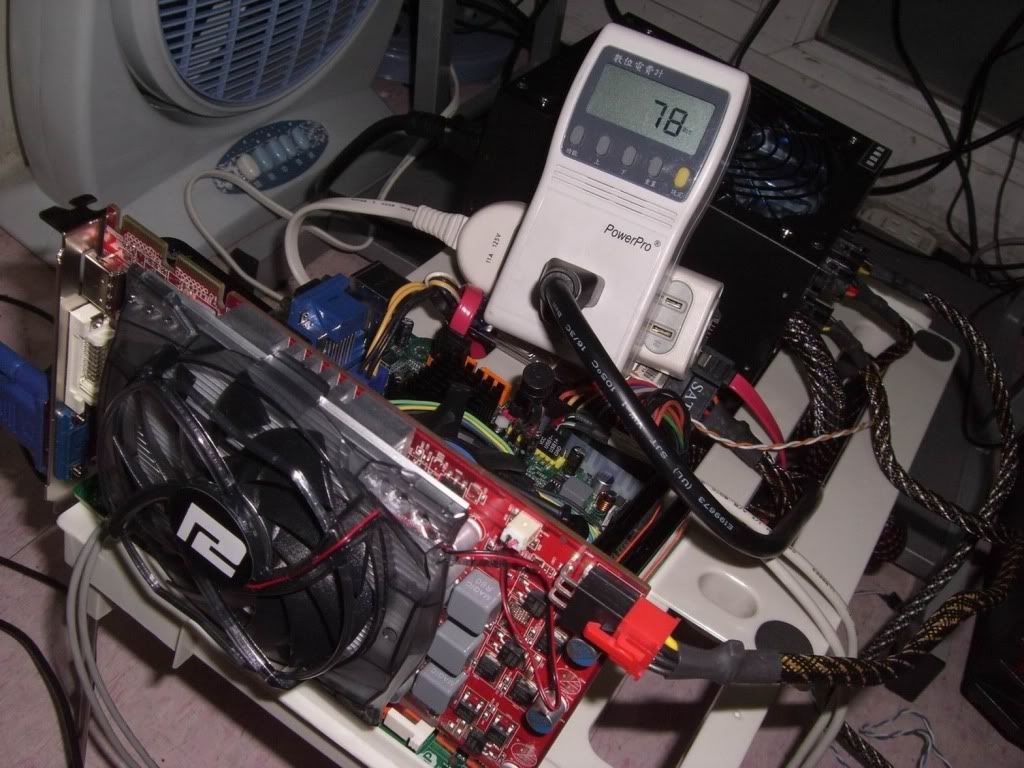

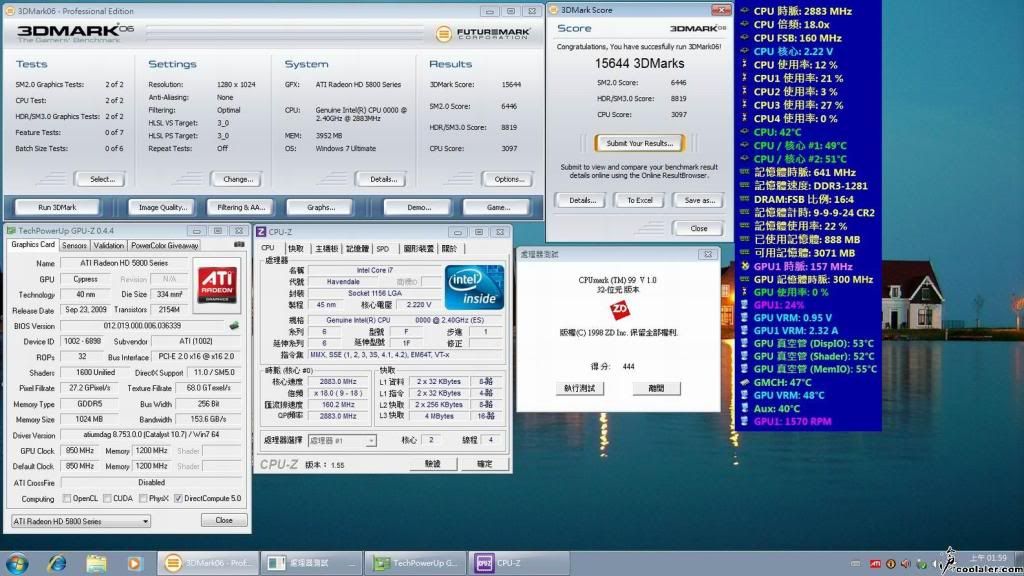

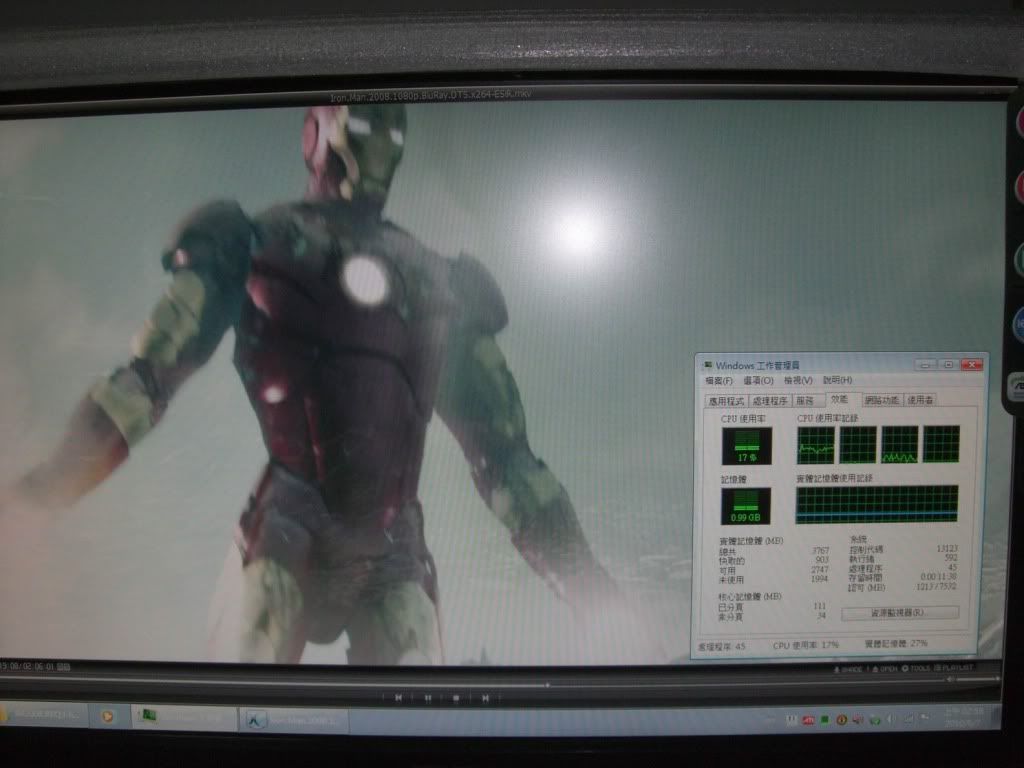

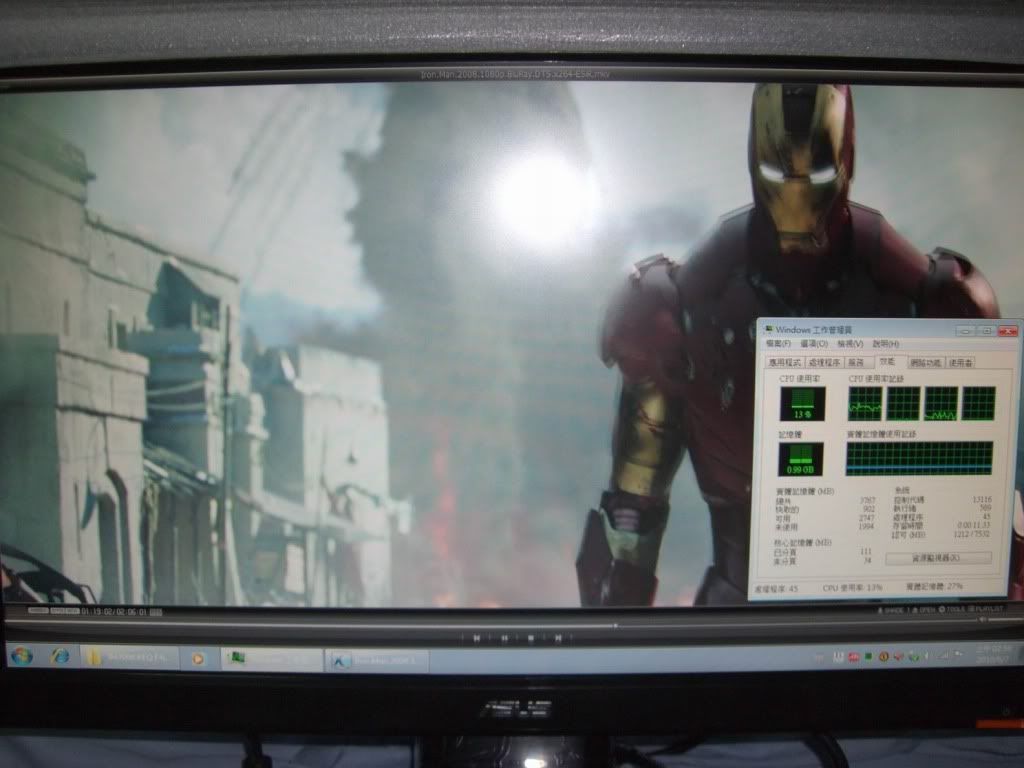

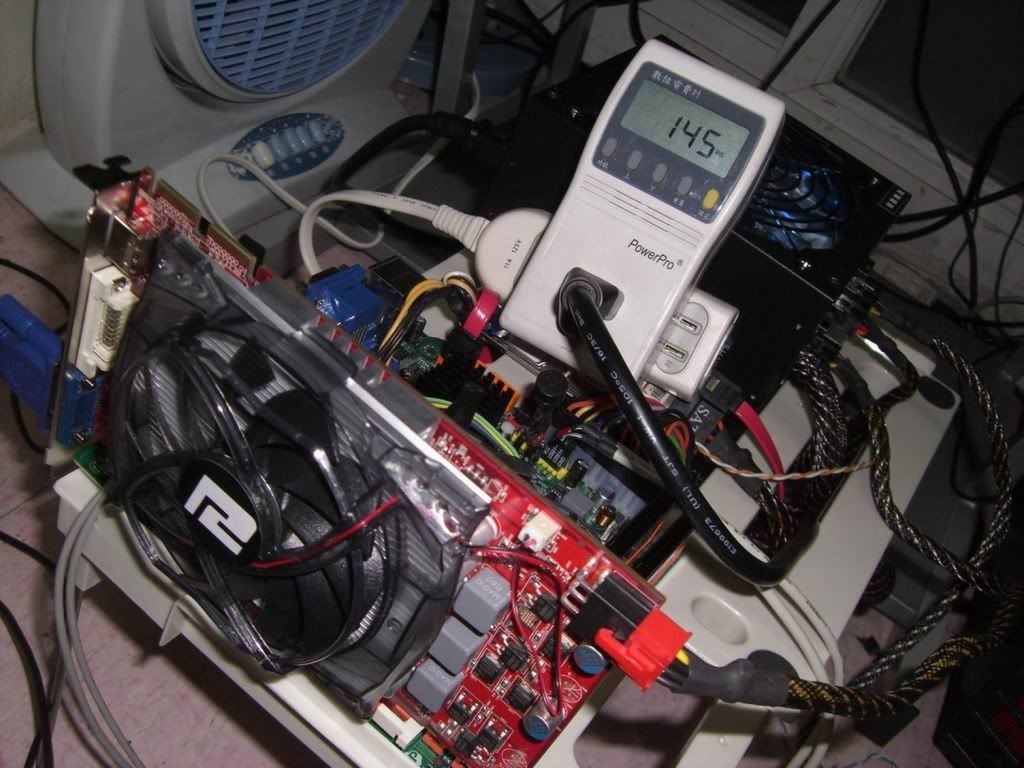

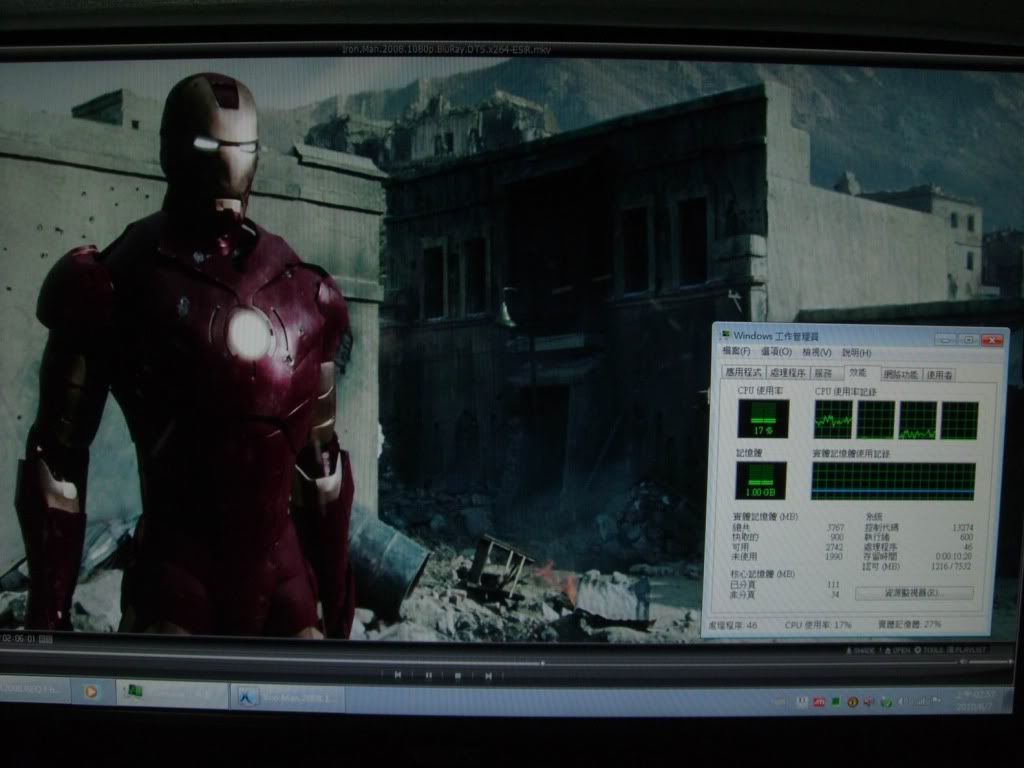

CPU超上2.8G-上5750待機-功耗78W  CPU超上2.8G-上5750跑3D06-功耗145W  CPU超上2.8G-5750跑3D06分數~13147  ---------------------------------------------------------------------------------- CPU超上2.8G-上5870待機-功耗79W  CPU超上2.8G-上5870跑3D06-功耗204W  CPU超上2.8G-5870跑3D06分數~15644  ---------------------------------------------------------------------------------- 測一下各項軟体~!  小測一下1080P影片~CPU使用率並不會很高~!
__________________
CPU：Intel i7 930 ES M/B：MSI Eclipse SLI RAM：金士頓 DDR3 1333 4Gx6 Hynix顆粒 VGA：ATI 5870 1G PhysX-VGA：NVIDIA 8800 Ultra POWER：振華冰山旗艦Plus 1000W模組化 Case：Cooler Master H.A.F 932 --------------------------------------------------- 02/20 用顯卡掛Folding@Home時~會用多少瓦數~我來測給您看~!
|
|
2010-08-12, 04:36 AM
#4
|
|
|
Advance Member
加入日期: May 2008 您的住址: 滅絕希望的世界
文章: 336
|
接下來裝機嘍~

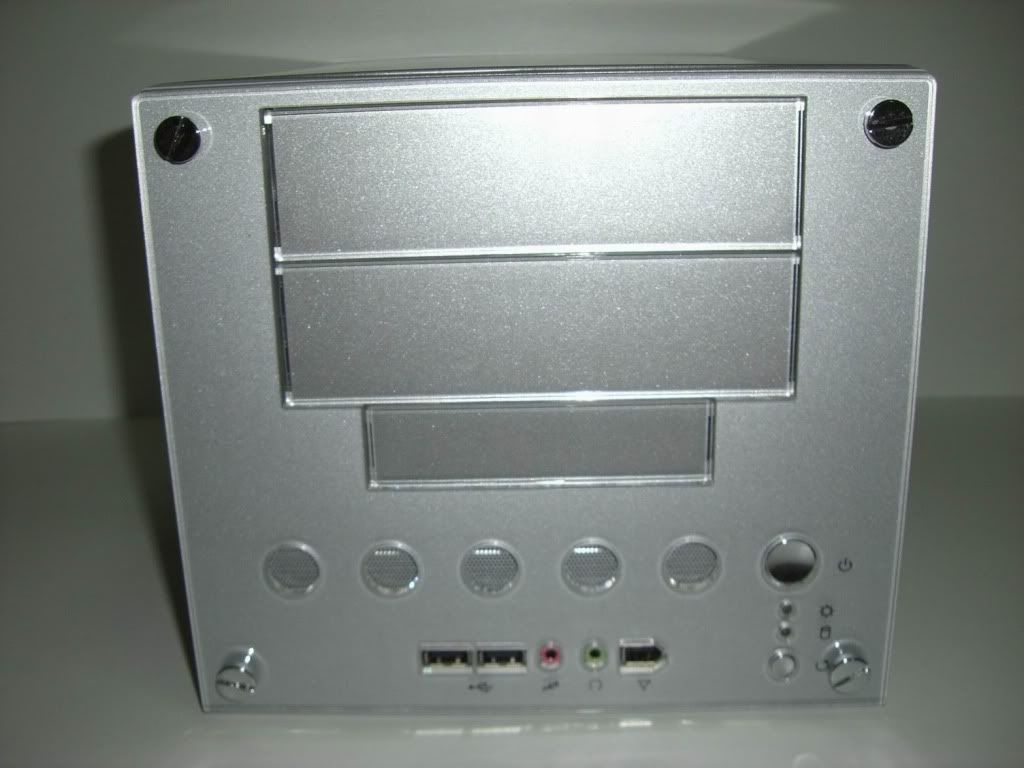

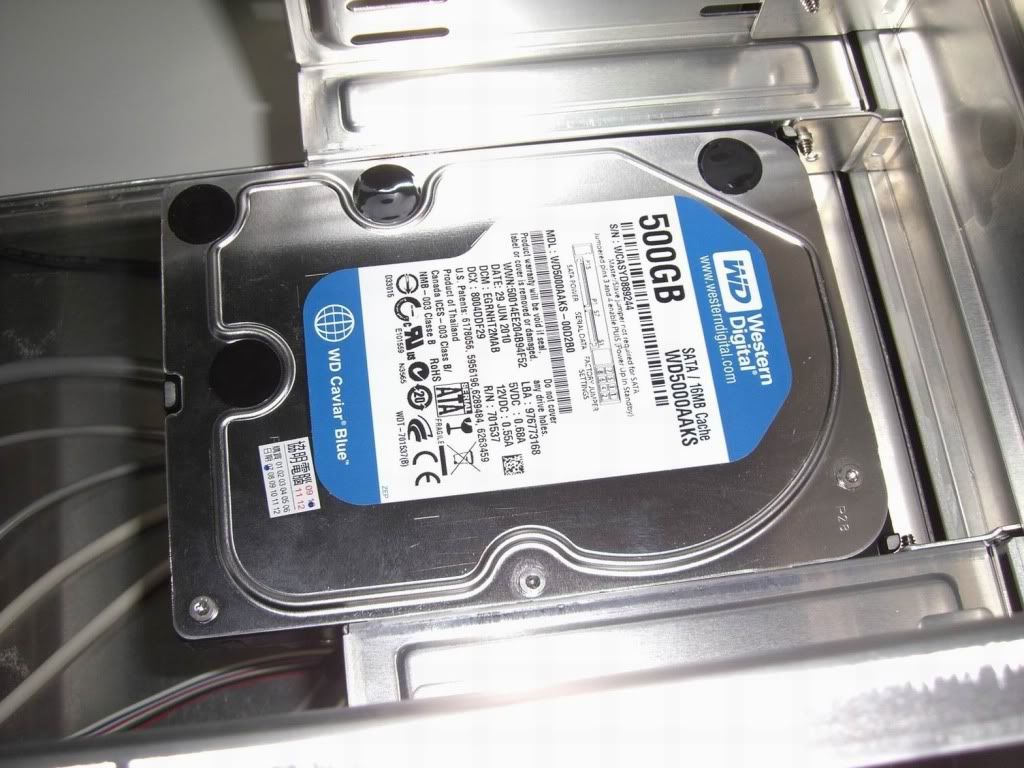

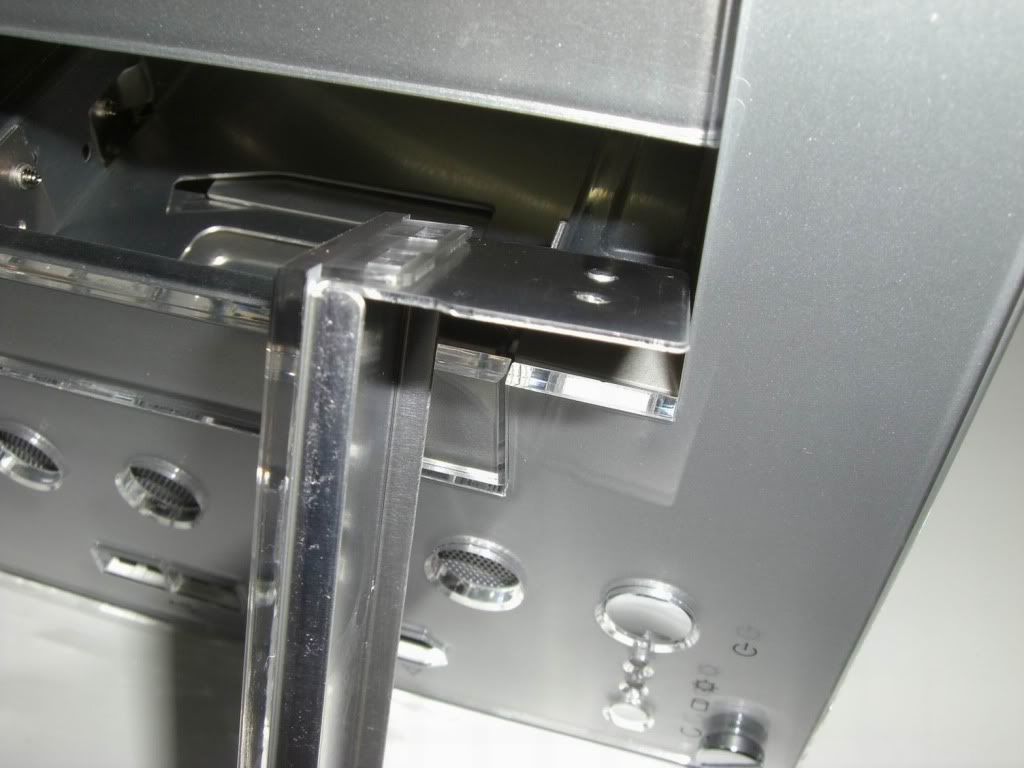

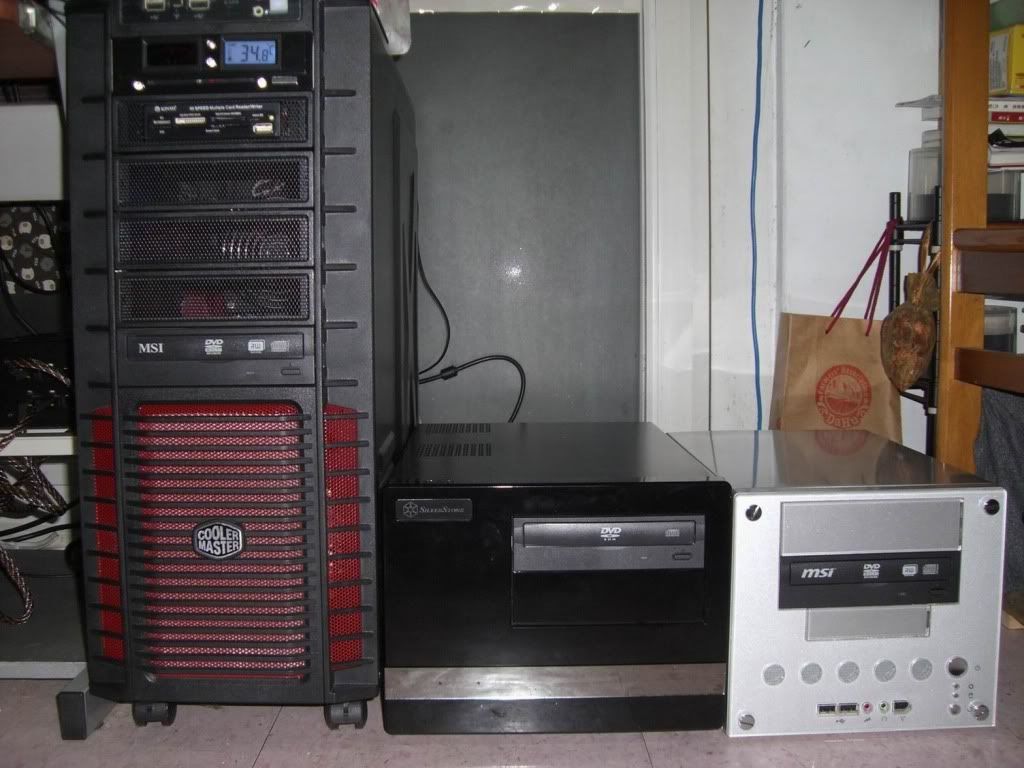

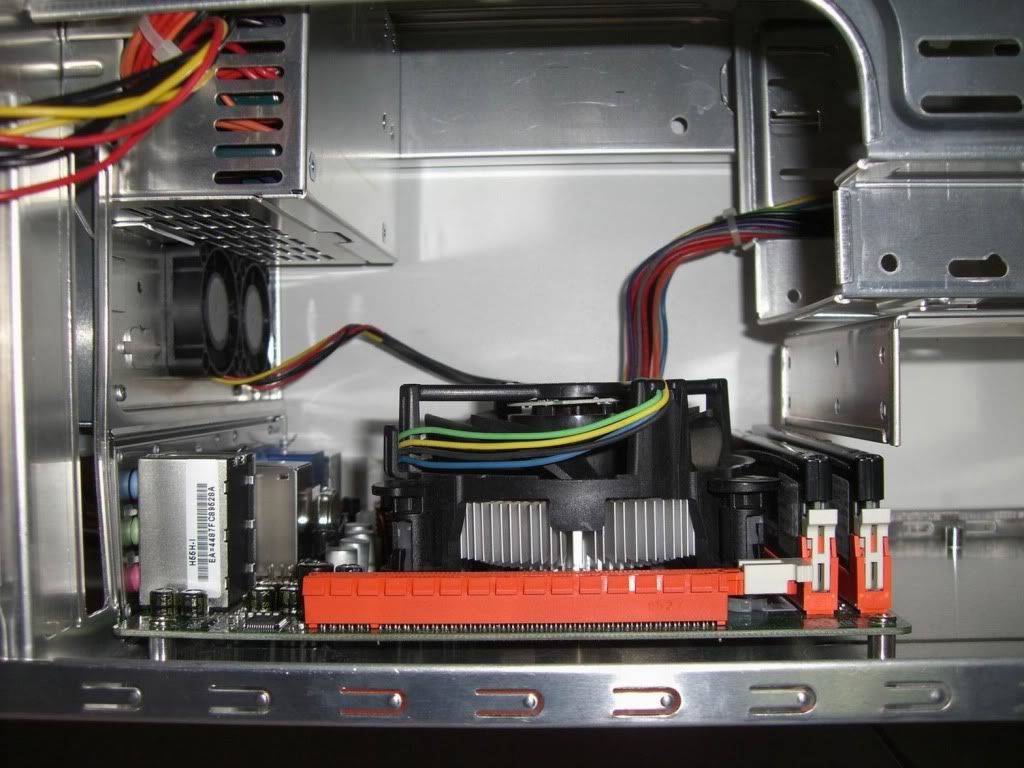

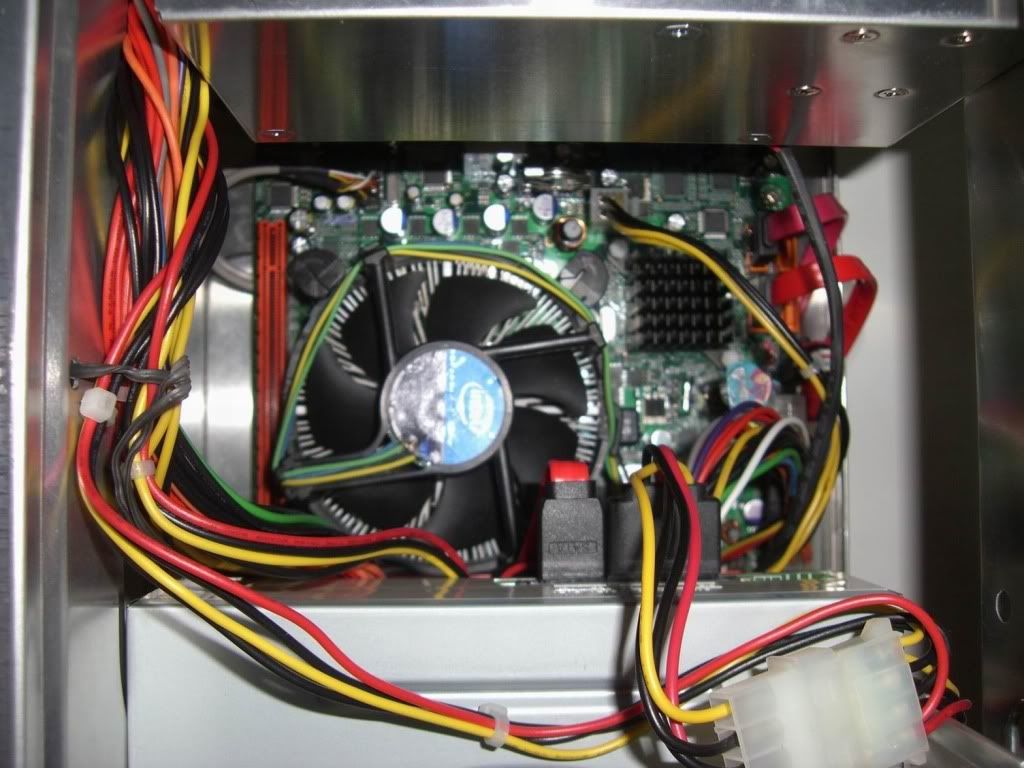

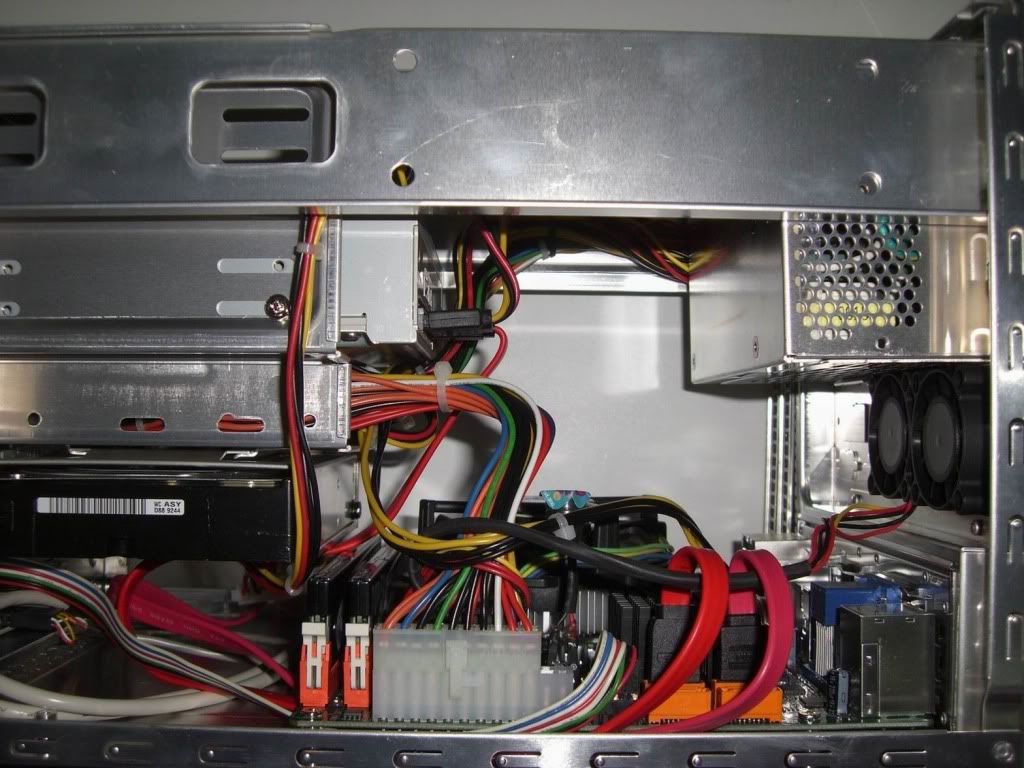

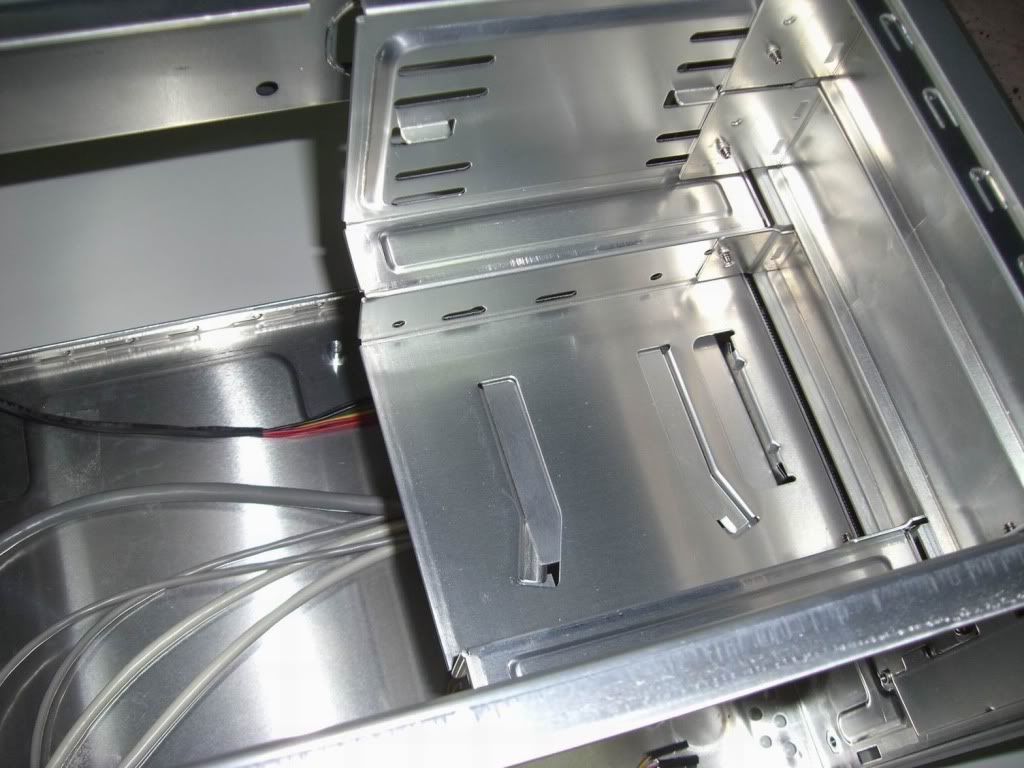

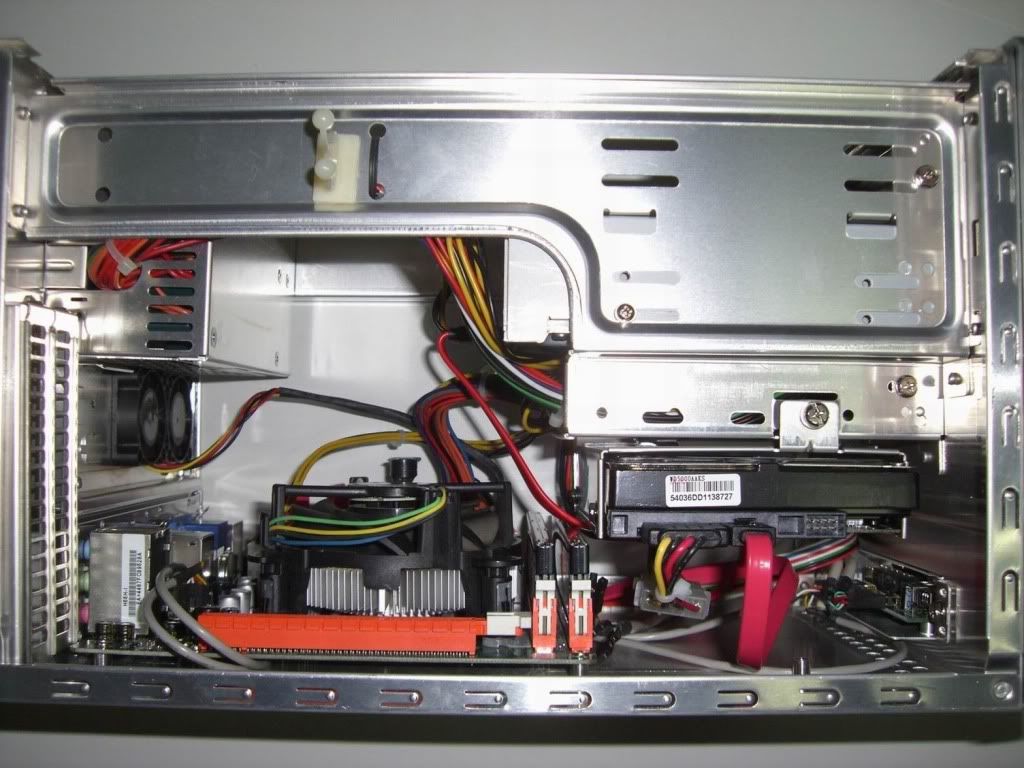

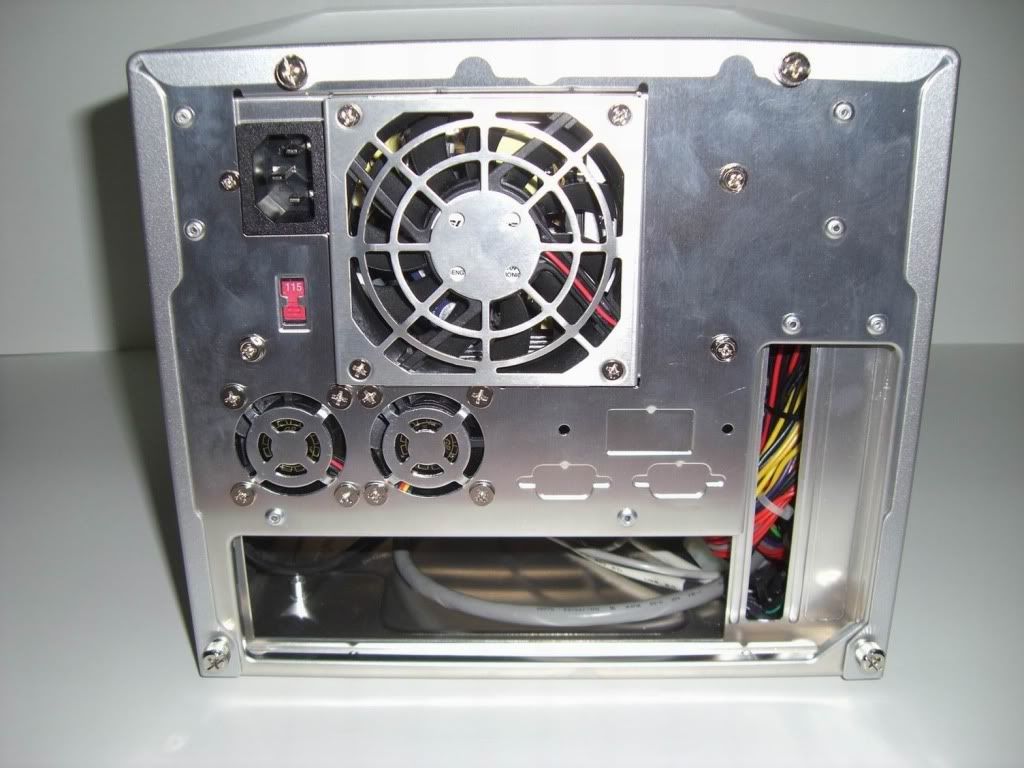

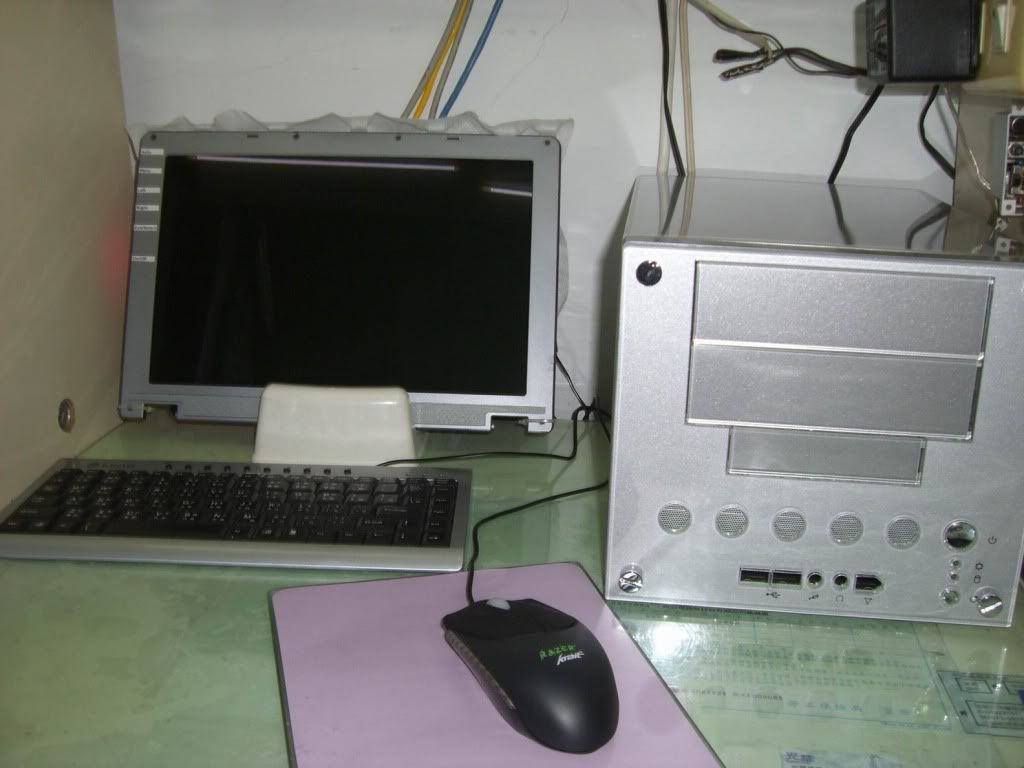

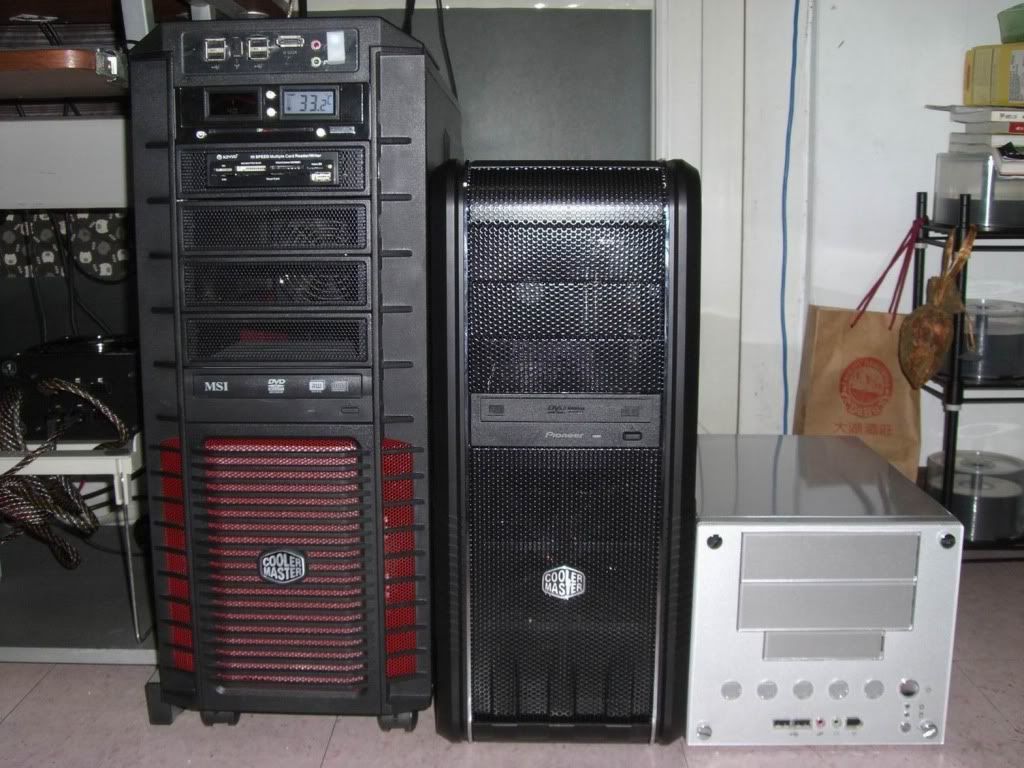

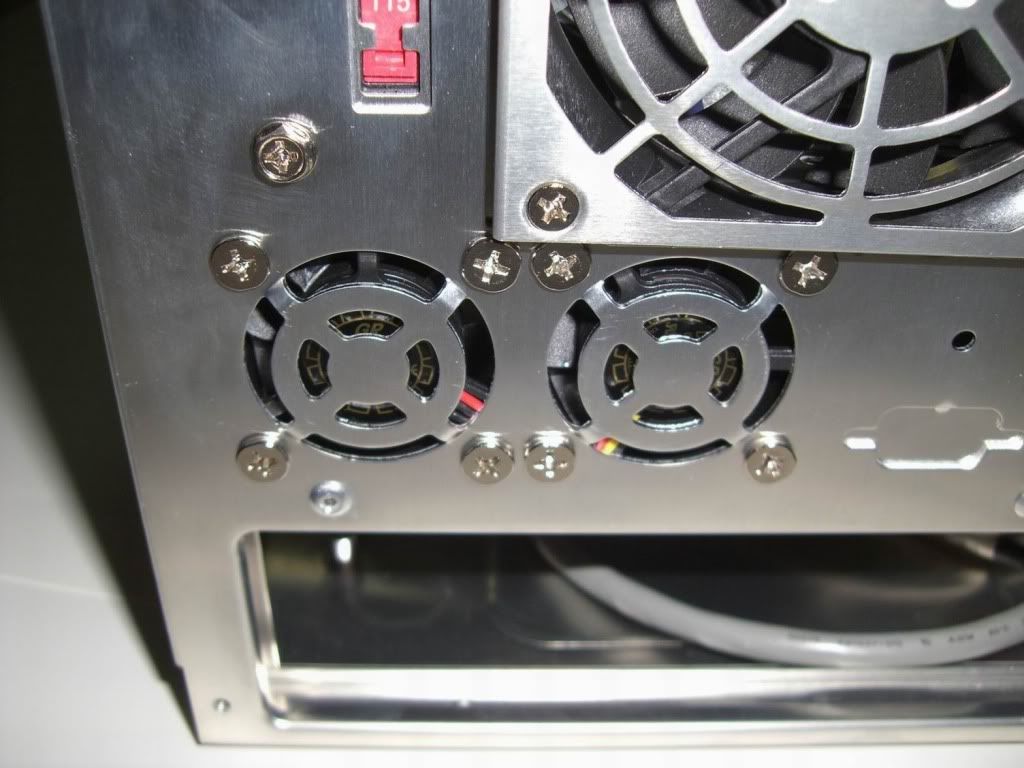

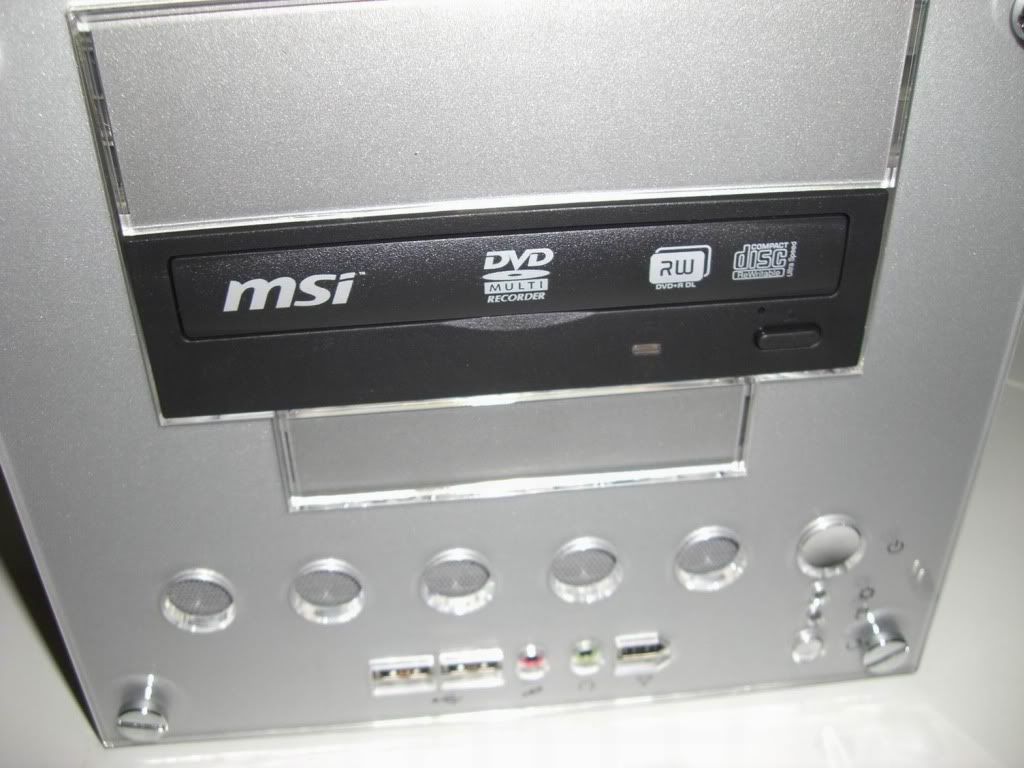

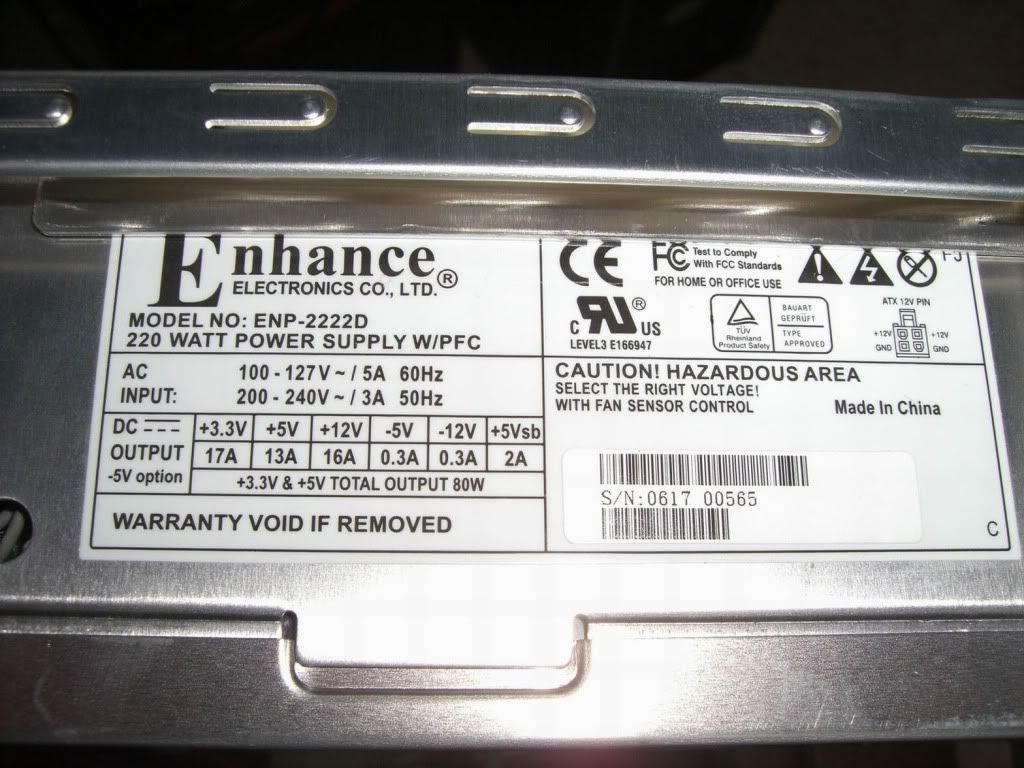

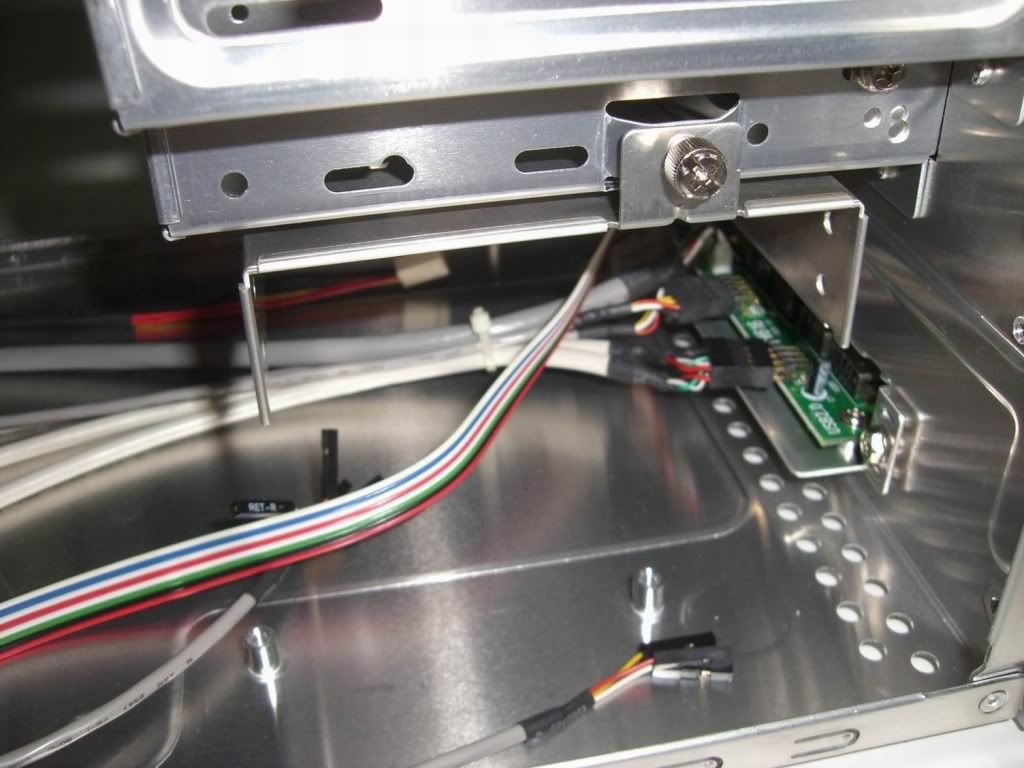

ITX動物機小機殼一咖~!  裡頭有一個ITX小規格的POWER~是用"益衡Enhance 220W"的~!  和各種規格的機殼相比一下~真的是小的可愛~!   機殼後方的POWER風扇~!  後方有兩顆小排風扇~!  機殼裡頭可裝上一顆快拆硬碟~!  光碟座下方~也可裝上硬碟~!   全機殼都用鋁殼製成~連光碟檔板都是用鋁的~!  可裝上一般的光碟機~!  主機板裝上後~還有許多空間可散熱~!  全部安裝完成~!    ---------------------------------------------------------------------------------- 組裝完成~!  這一台小電腦小弟將給我媽咪用~! 麻雀雖小~但是五臟俱全~! 改天有塊塊~一定要上一顆875K來玩玩~! 感謝大家的觀賞~請大家多多指教~~!
__________________
CPU：Intel i7 930 ES M/B：MSI Eclipse SLI RAM：金士頓 DDR3 1333 4Gx6 Hynix顆粒 VGA：ATI 5870 1G PhysX-VGA：NVIDIA 8800 Ultra POWER：振華冰山旗艦Plus 1000W模組化 Case：Cooler Master H.A.F 932 --------------------------------------------------- 02/20 用顯卡掛Folding@Home時~會用多少瓦數~我來測給您看~!
|
|
2010-08-12, 04:38 AM
#5
|
|
|
Advance Member
加入日期: May 2008 您的住址: 滅絕希望的世界
文章: 336
|
H55H-I~再上Prolimatech Samuel 17 超級小牧童

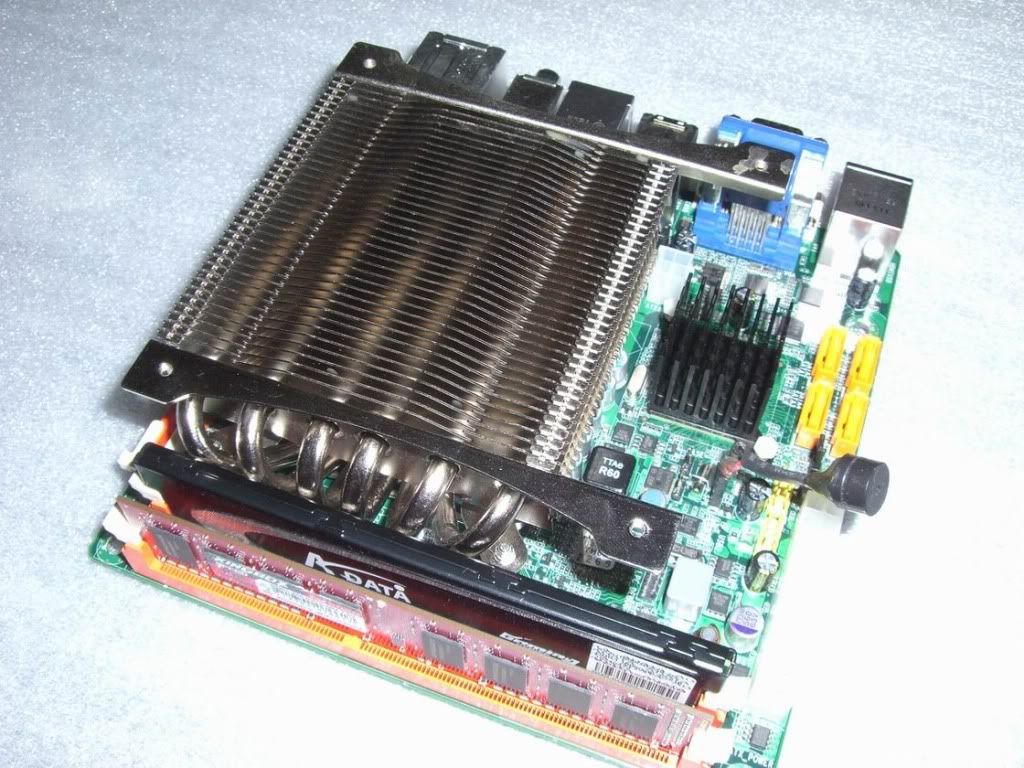

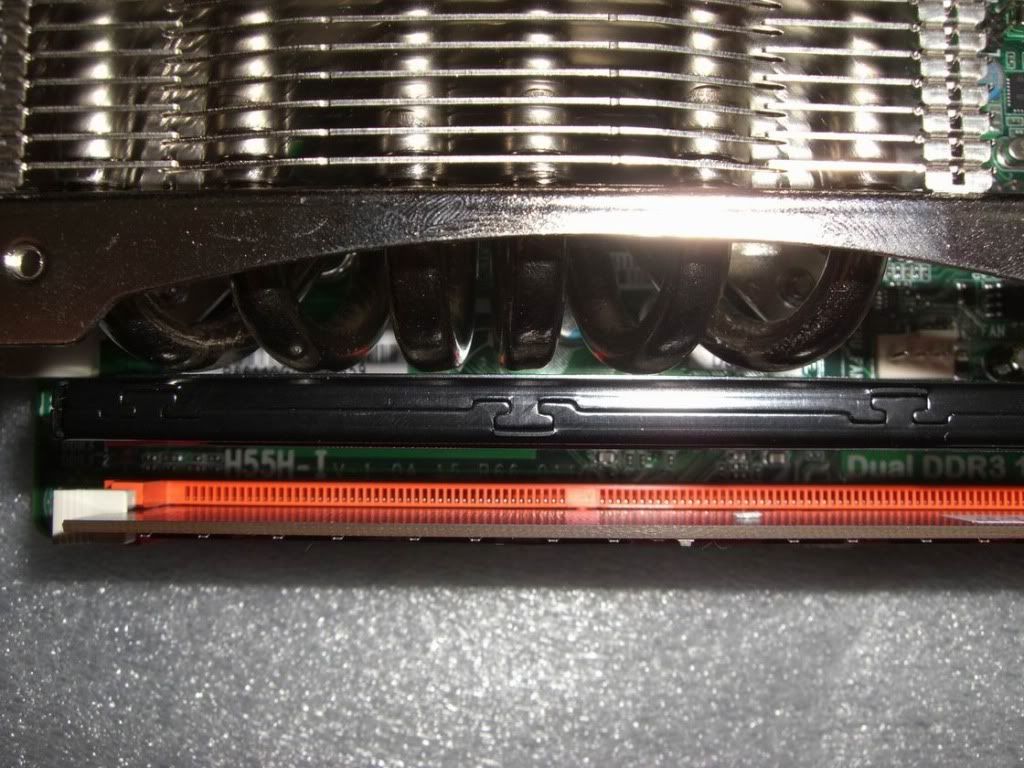

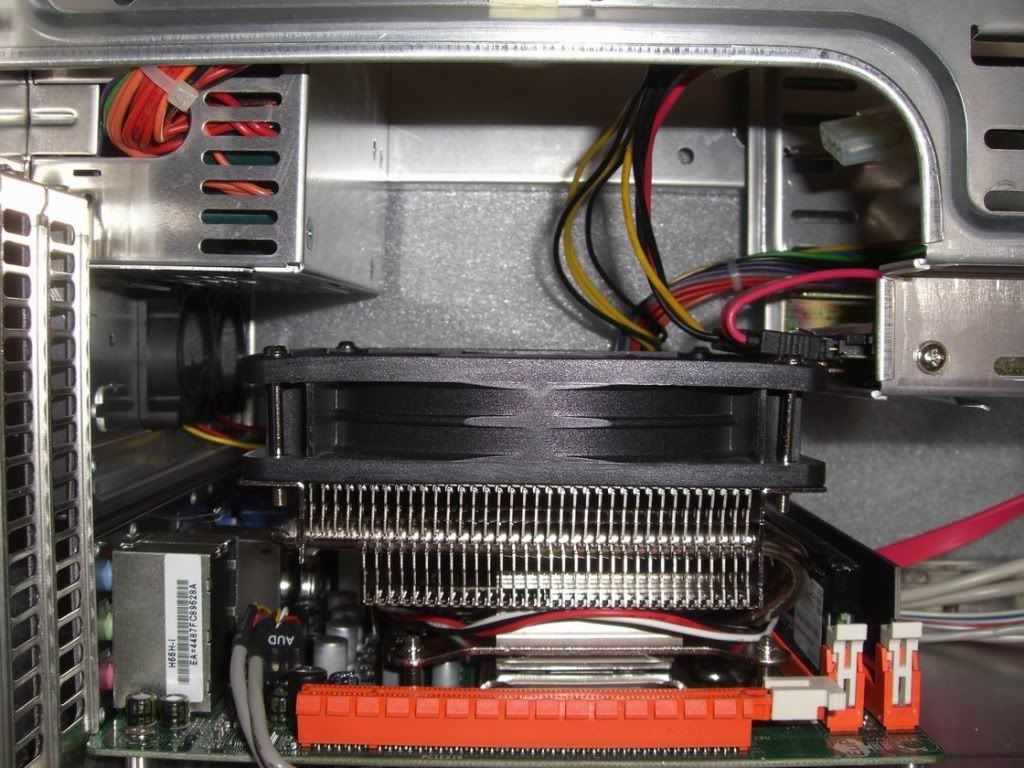

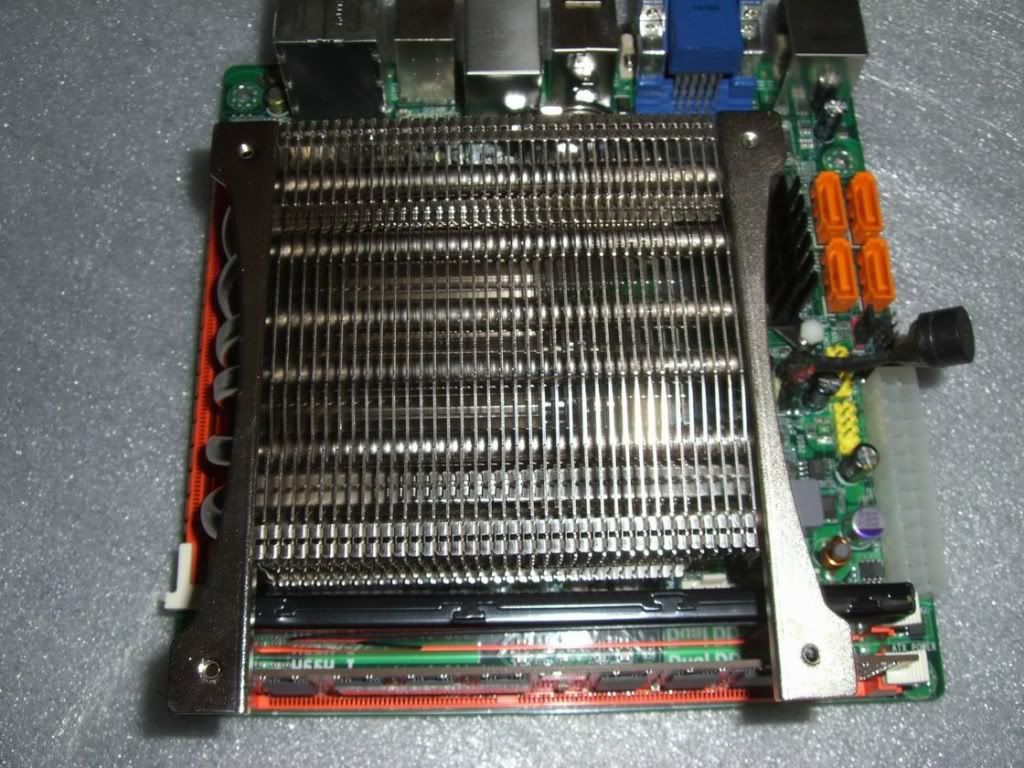

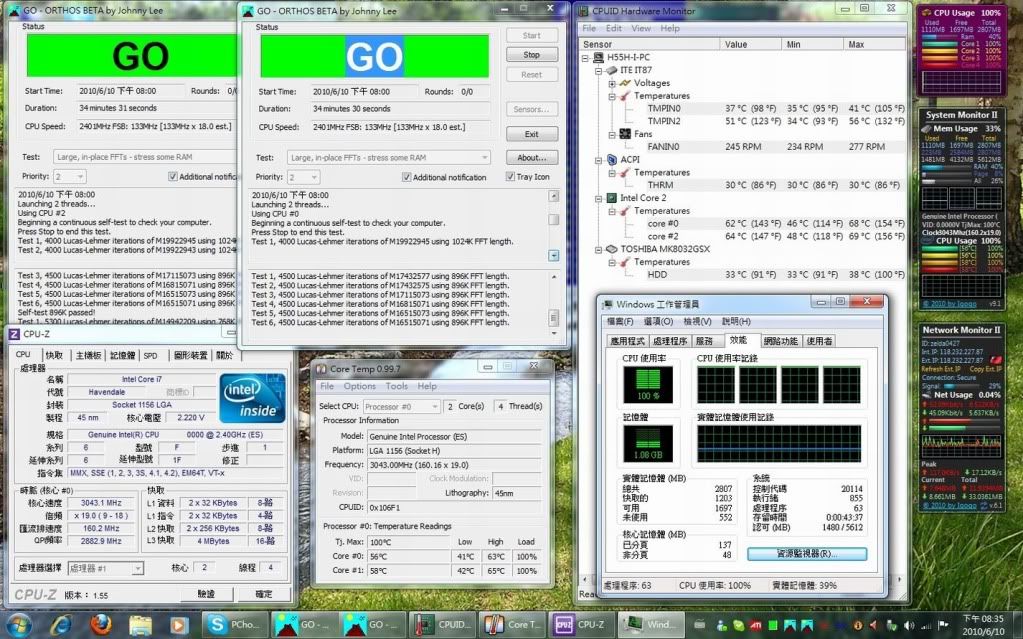

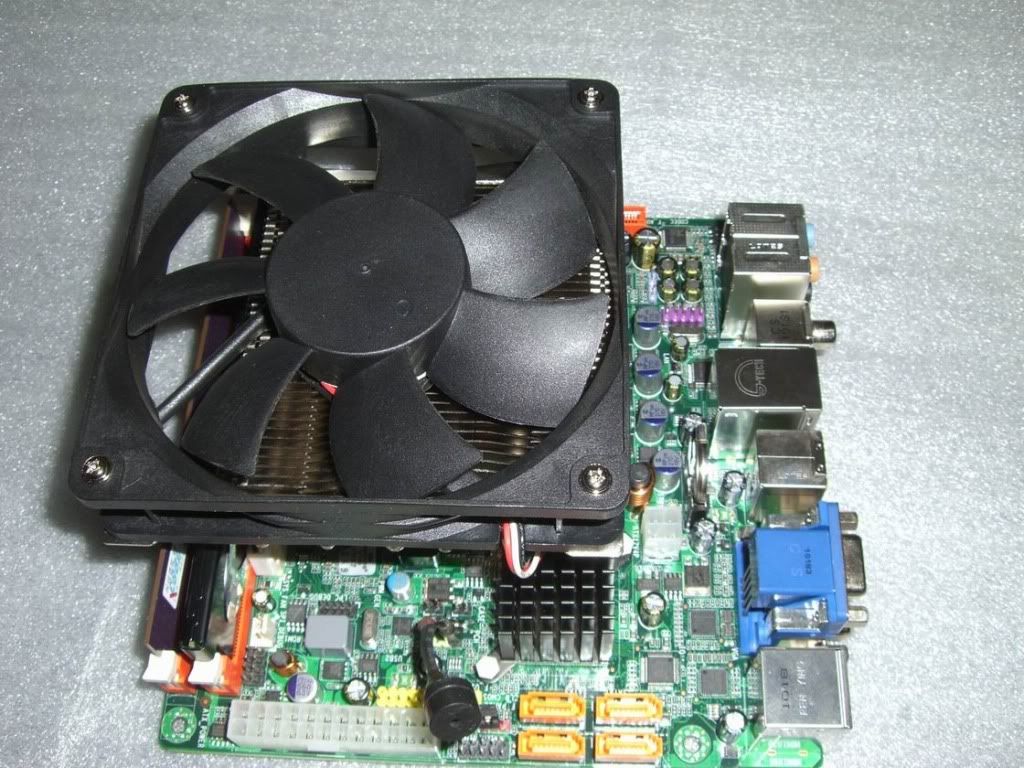

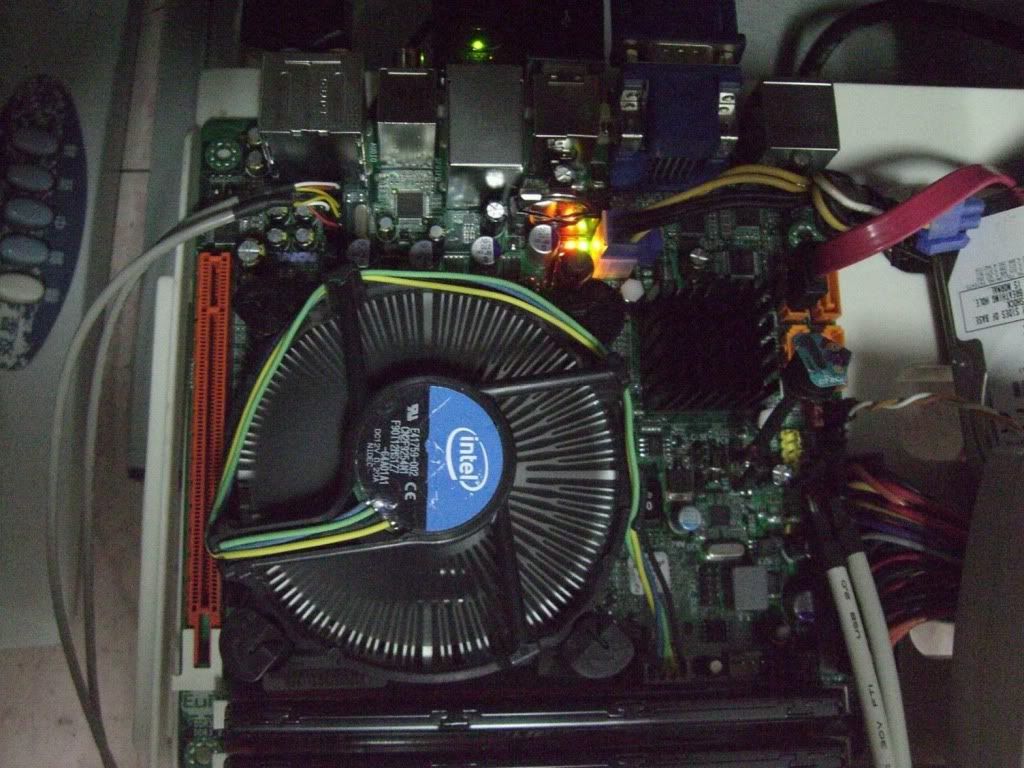

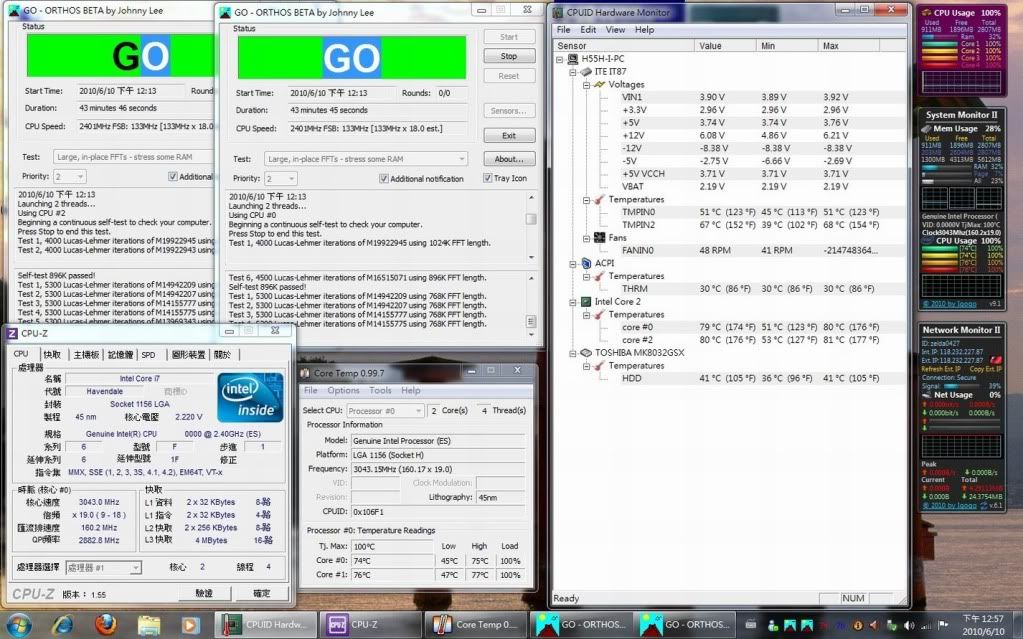

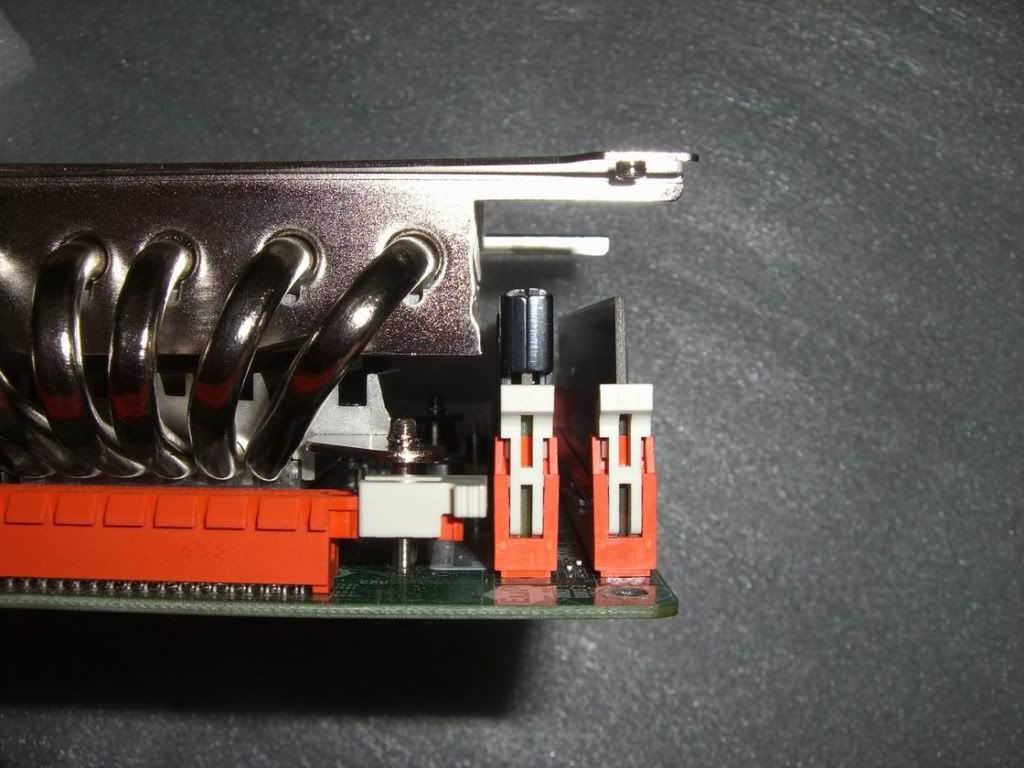

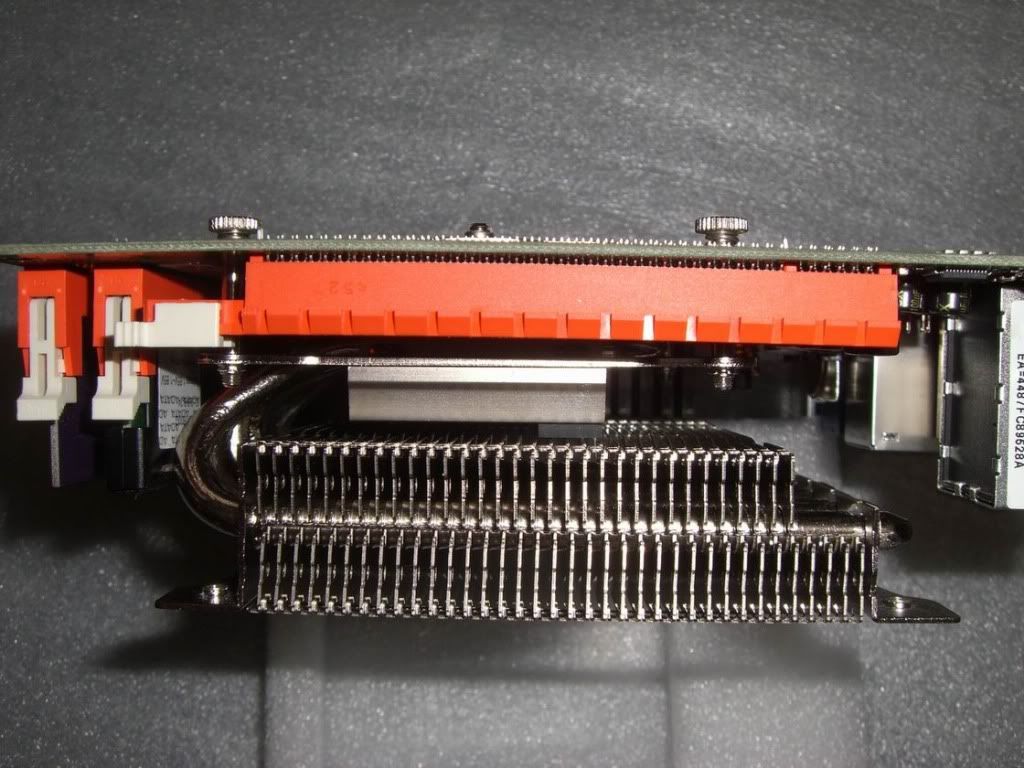

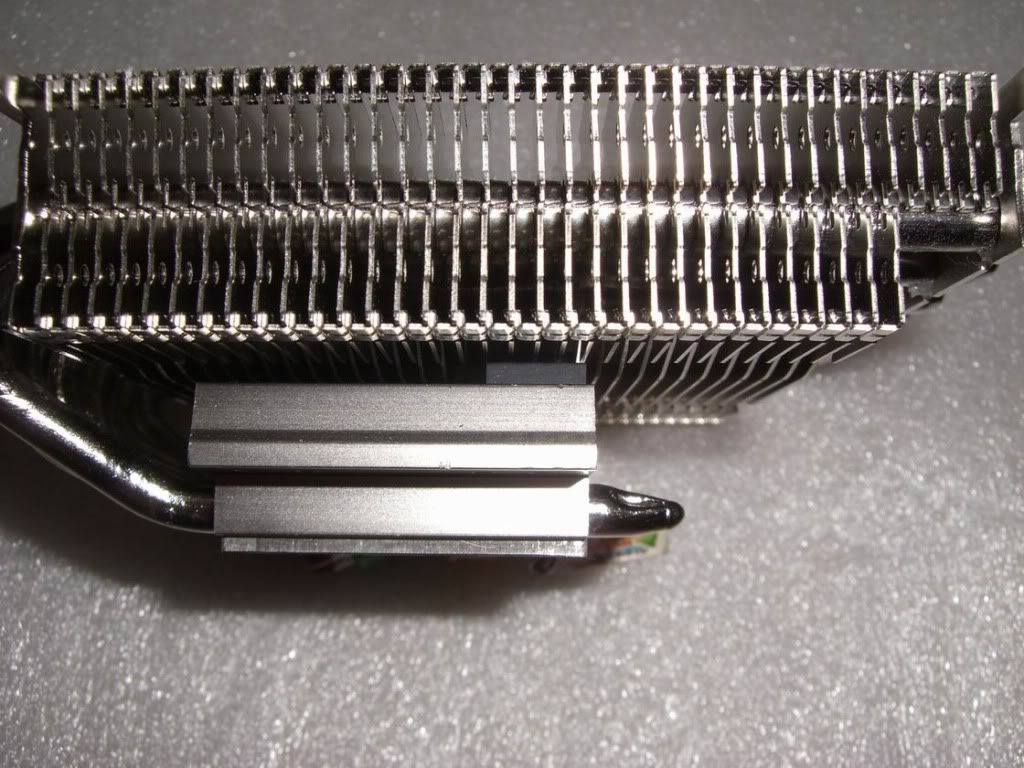

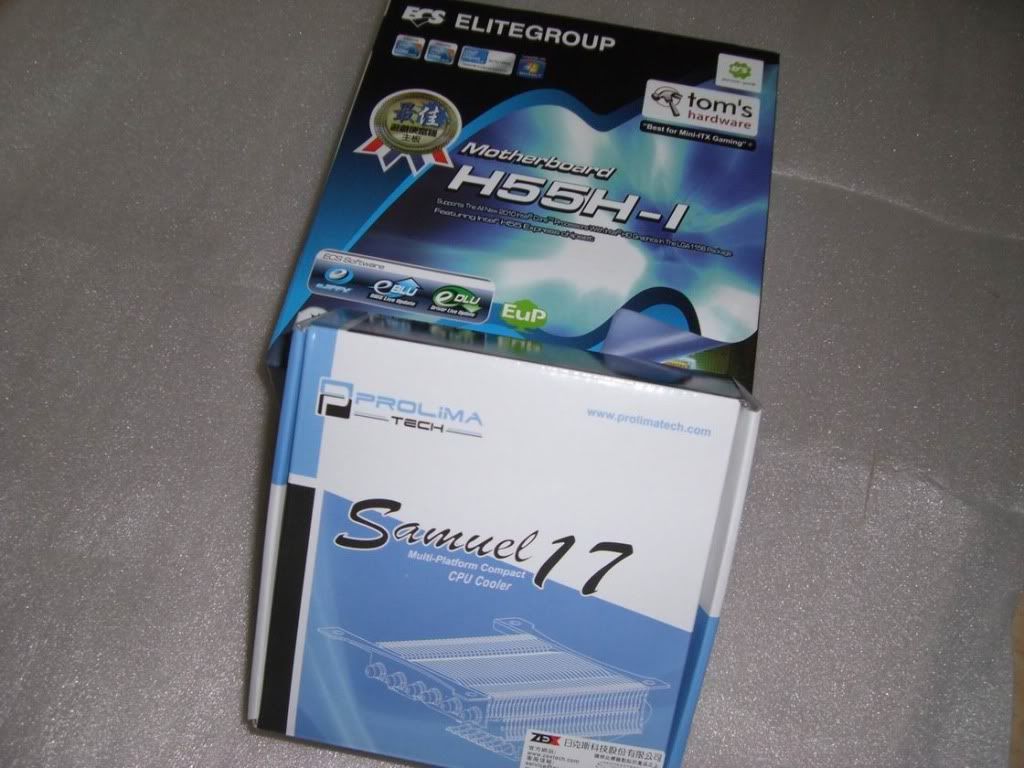

和H55H-I的盒子差不多大~~!  散熱器的高度~!  鎖上主機板後~感覺很小吧~!  鎖完後~主機板也不會板彎~!  可以剛好閃過記憶体~!    上風扇嘍~風扇是用2800轉的ADDA扇~~!  裝上機殼嘍~!剛剛好可以全部閃過~真是可愛的散熱器~!  先來看一看原廠的散熱器燒機後的溫度~!  在來看看小牧童散熱器的燒機溫度~!  結語~! 未裝小牧童時~原廠散熱器燒機約80度左右~! 而裝上了小牧童散熱器後~燒機溫度約62~65度左右~! 下降的幅度真不少~! 果真是可愛又小的散熱器~! 拿來裝在HTPC~ITX機殼上真是絕配~~!
__________________
CPU：Intel i7 930 ES M/B：MSI Eclipse SLI RAM：金士頓 DDR3 1333 4Gx6 Hynix顆粒 VGA：ATI 5870 1G PhysX-VGA：NVIDIA 8800 Ultra POWER：振華冰山旗艦Plus 1000W模組化 Case：Cooler Master H.A.F 932 --------------------------------------------------- 02/20 用顯卡掛Folding@Home時~會用多少瓦數~我來測給您看~!
|
|
2010-08-12, 04:40 AM
#6
|
|
|
*停權中*
加入日期: Jun 2010
文章: 339
|
引用:
引言四三...= = 大大這有小小的板彎了吧....還是我的視覺出問題了.....  |
|
|
2010-08-12, 11:23 AM
#7
|
|
|
Senior Member

加入日期: Sep 2003 您的住址: 私立カレイド女学園
文章: 1,157
|
老大殼看起來很正點
 可以提供一下情報嗎
__________________
   カレイドスター中永遠的スター、レイラさん  アニメBD-AIR測試鑑賞製作中 但是難產確定直接跳けいおん！カレイドスターDVD1∼3區BOX達成 |
|
2010-08-12, 11:53 AM
#8
|
|
|
Regular Member
 加入日期: Jan 2005 您的住址: 中部
文章: 87
|
彎板十1
 此文章於 2010-08-12 12:53 PM 被 8283667 編輯. |
|
2010-08-12, 12:47 PM
#9
|
|
|
Basic Member
加入日期: Jun 2000 您的住址: taipei
文章: 19
|
請問一下,電壓只能加,不能減嗎? 3q~
|
|
