PSU電路板的問題..

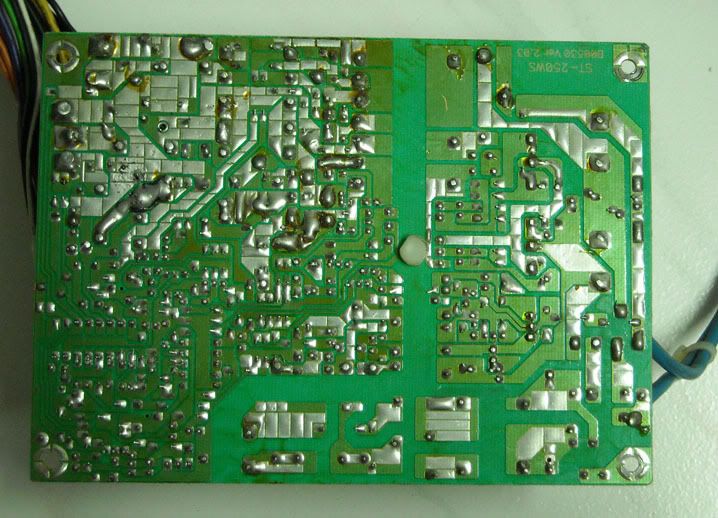

這個是七盟psu的電路版
第一張是原圖,第二張有畫紅線   想請問一下,看板子上的設計,畫紅線的似乎都是同一區 不過它的焊錫卻是一塊一塊的, 這是為了加強焊錫嗎 我能不能整個區域(紅線區)用焊錫加強補滿? |
|||||||
2009-03-04, 10:40 AM
#1
|
|
|
*停權中*
加入日期: May 2001 您的住址: 台南or台北
文章: 941
|
如果你確定是同一區,那就可以自己上錫.
通常電路板敷錫是為了增加可通過的電流, 不過看到了這張電路這樣的補強方法有點匪夷所思. |
||
|
2009-03-04, 04:28 PM
#2
|
|
|
Golden Member
加入日期: Apr 2008
文章: 2,556
|
這樣的補強真的有點怪,而且一塊一塊的區域,錫都很薄(烙鐵一碰到就不見了)
|
|
2009-03-04, 05:01 PM
#3
|
|
|
Elite Member

加入日期: Dec 2003 您的住址: 偽大鬍子冰人XD
文章: 7,327
|
這麼大片，可能是接地；上錫會上的一塊一塊的是因為要過錫爐的關係
映像中記得沒錯的話，不這樣分成一塊一塊的話，會吃太多錫上去變成一大塊，冷卻下來後熱脹冷縮造成版彎 加錫是要增加pcb電流的承受能力，原廠設計怎樣就怎樣吧，為什麼會想要再加錫上去?
__________________
這年頭，討論區商家比玩家多；外行比內行更有說服力；粗製爛造的葉珮雯比用心寫的測試文更多回應 開始學著多去解決其他人的問題來取代嘴炮，就當作是一種回饋吧! 還在抱怨為啥沒有新的文章沒有好的內容，何不想想自己貢獻了什麼？  再見!咱們夢裡見PS：你還在買雞排店的產品嗎....請睜大眼看清楚，以免成為下一個受騙的對象
|
|
2009-03-04, 05:40 PM
#4
|
|
|
Golden Member
加入日期: Jun 2002 您的住址: 地獄18層
文章: 3,256
|
引用:
電路板編號版本跟我這篇一樣  http://forum.pcdvd.com.tw/showthread.php?t=837252
__________________
徵你不要的AM4 CPU 徵你不要的SATA接頭斷裂SSD
|
|
|
2009-03-04, 06:19 PM
#5
|
|
|
Golden Member
加入日期: Apr 2008
文章: 2,556
|
引用:
因為看過的電路版大多是一大片錫,很少看到一塊一塊的 其實不只這個區域, 全部都是一塊一塊的, 如果可以,至少把一塊一塊中間沒有吃到錫的縫補起來(同一區) 其實我主要是要問:[這些區域的錫是不是補強用的,能不能補滿] 當然我不會加很厚,如果是補強用的錫...是真的薄了點,(而且還有些地方掉錫,薄到不行) 謝謝.. |
|
|
2009-03-04, 09:08 PM
#6
|
|
|
Elite Member
加入日期: Dec 2003 您的住址: 偽大鬍子冰人XD
文章: 7,327
|
引用:
錫能上多少能上多大片，可能跟各廠技術有關，小弟我對這方面完全沒慨念就是了 不過要把縫補起來是沒那個必要，因為底下的pcb本來就是連通的，連不連起來沒關係 補錫不是補強用的，補強是指增加強度，但這個不是，這是用來增加電流承受能力的 這顆是是300w的，電流也不大，基本上也不是多好的power，補點錫上去也不會好到哪去 要補當然也是可以，加一點就好，不用加太多；只是我個人還是覺得沒什麼必要就是了
__________________
這年頭，討論區商家比玩家多；外行比內行更有說服力；粗製爛造的葉珮雯比用心寫的測試文更多回應 開始學著多去解決其他人的問題來取代嘴炮，就當作是一種回饋吧! 還在抱怨為啥沒有新的文章沒有好的內容，何不想想自己貢獻了什麼？ 再見!咱們夢裡見PS：你還在買雞排店的產品嗎....請睜大眼看清楚，以免成為下一個受騙的對象
|
|
|
2009-03-04, 10:55 PM
#7
|
|
|
Golden Member
加入日期: Apr 2008
文章: 2,556
|
引用:
了解了 , 感謝壞壞兄 |
|
|
2009-03-05, 12:03 AM
#8
|
|
|
Elite Member
加入日期: Apr 2004 您的住址: 港都
文章: 6,019
|
不過說實在，補強功率晶體、整流器、輸出電感、變壓器處的接腳，會"稍"有效果些。
|
|
2009-03-05, 01:06 AM
#9
|
|
|
Golden Member
加入日期: Apr 2008
文章: 2,556
|
引用:
主要是換幾顆電容後,發現有掉錫的現象,才想補一下 |
|
|
