ASUS Lion Square - Φ8口徑熱導管之劍獅傳說
近年來的散熱工藝發展特別迅速, 尤其在熱導管技術大量投入以後, 空冷散熱效果已經直逼水冷了.

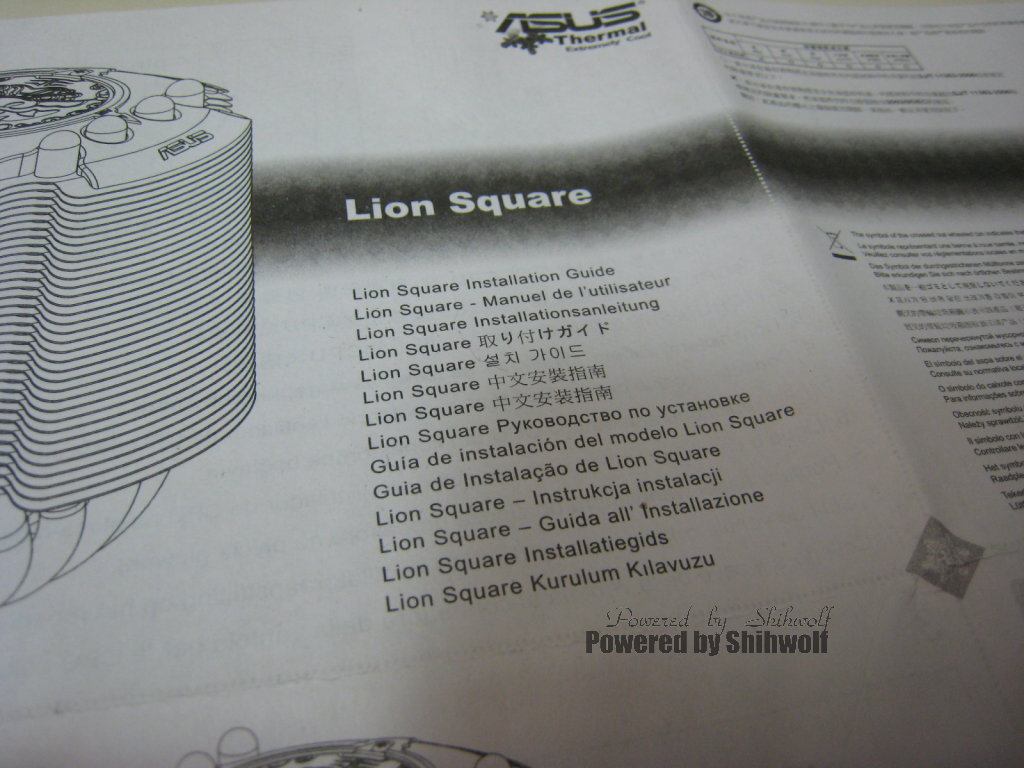

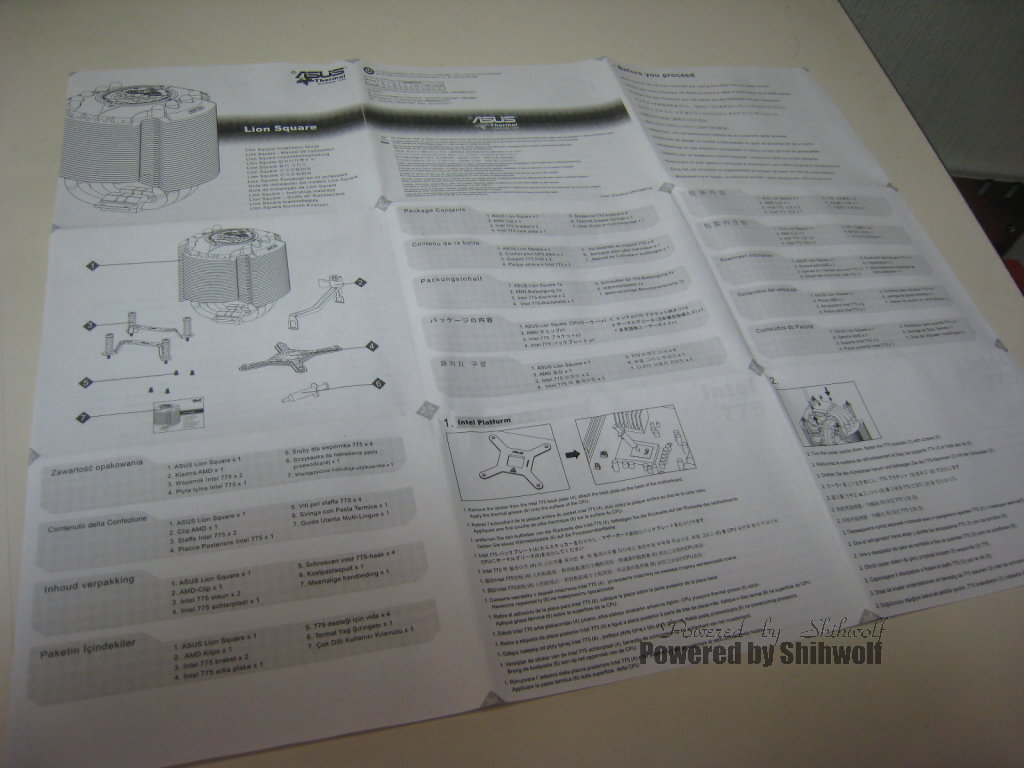

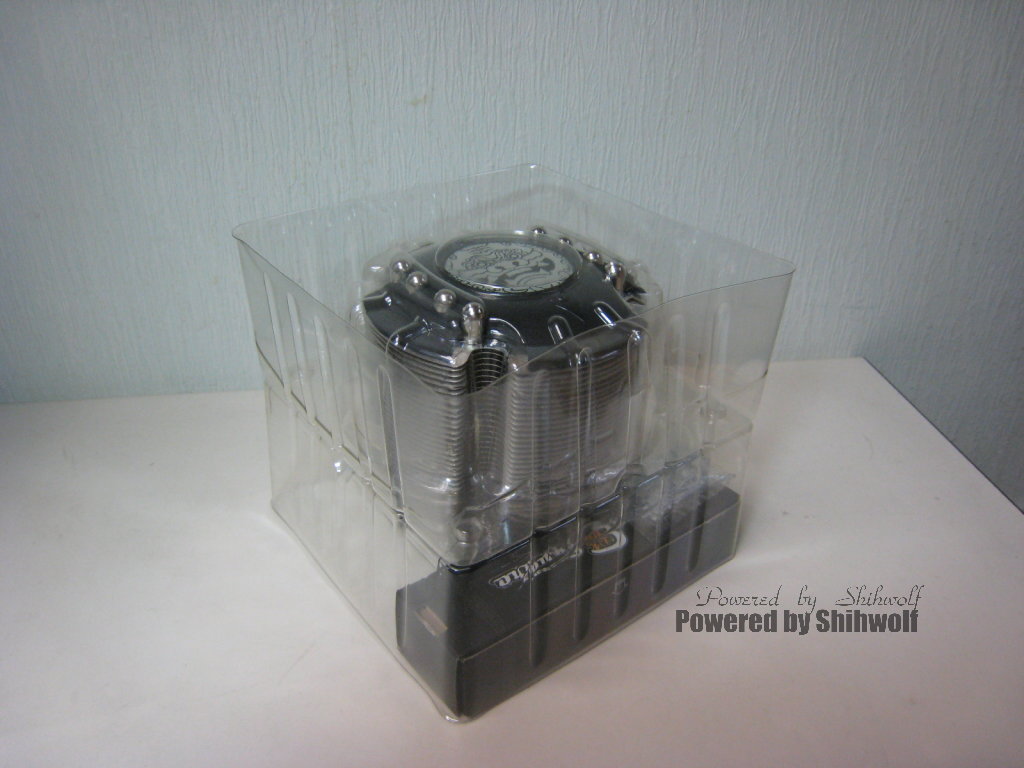

現在能買到的高階散熱器, 通通都有熱導管. 而各家廠商做出來的東西, 就是比誰的鰭片多且排熱效率高, 誰的熱導管擺設的效果更好. 不過, 再怎麼改, 其效果仍然有限. 每顆散熱器長的都大同小異, 散熱效果也不會差異太大. 現在選購散熱器的模式好像就只是挑順眼的? 由此方向出發, 施小弟相中了一顆在散熱器上秀出主題的產品. ASUS Lion Square, 在散熱器上有頭獅子, 看起來就蠻正點的. 那就弄一顆來玩玩吧! ASUS Lion Square - 在包裝上還特別將正中央開洞, 讓劍獅露臉.  就連產品本身的Logo 都不忘將 "獅" 字擺上. 我蠻喜歡如此有主題性的產品!  包裝的側面, 強調採用Φ8口徑熱導管, 比一般常見的熱導管更粗了一些.  包裝的背面, 是規格細節表. Intel LGA 775 & AMD Socket AM2 皆可使用.  而包裝的另一側面, 是介紹劍獅的傳說. 這邊的設計就需要加強些.. 【關於劍獅傳說:從前有一名驍勇善戰的大將軍，帶領他的軍隊擊退凶悍的入侵者，當時這支軍隊的盾牌上刻著一隻口銜利刃的雄獅圖騰， 因此後代子孫們相信，劍獅圖騰能夠帶來力量、勇氣和好運。】  最後, 包裝的頂部也有方便的提把.  打開外盒, ASUS Lion Square 就安置在此.  配件盒也有logo, 非常有主題性.  說明書部份很簡單, 基本上不看也會安裝啦.  而說明書本身是多國語言, 絕對不怕看不懂.  |
|||||||
2008-06-09, 03:52 AM
#1
|
|
|
Master Member
加入日期: Mar 2002 您的住址: 好人國
文章: 1,847
|
配件部份, LGA 775 固定架*1, AM2固定扣*1, 散熱膏*1, LGA 775用固定底座*1

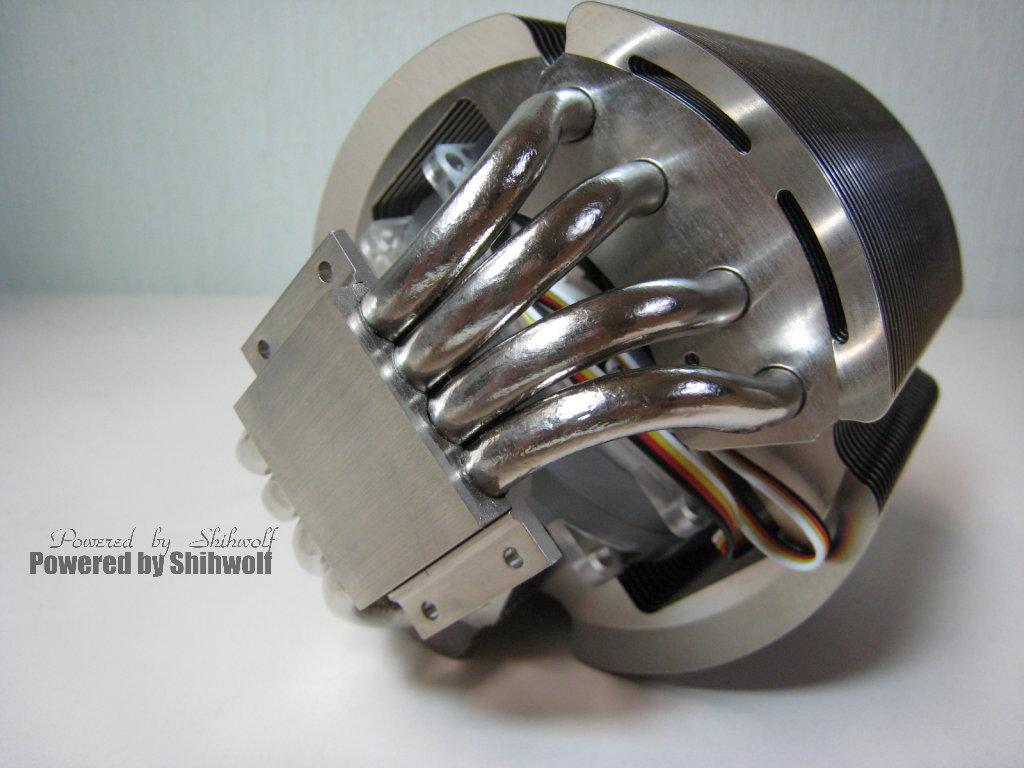

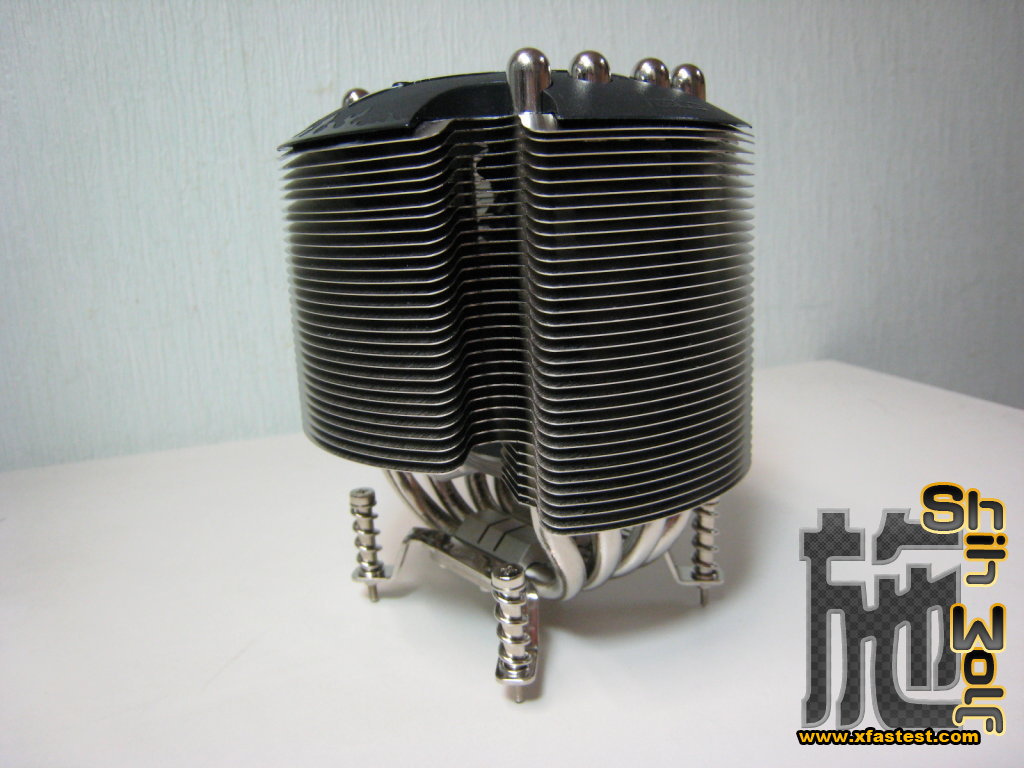

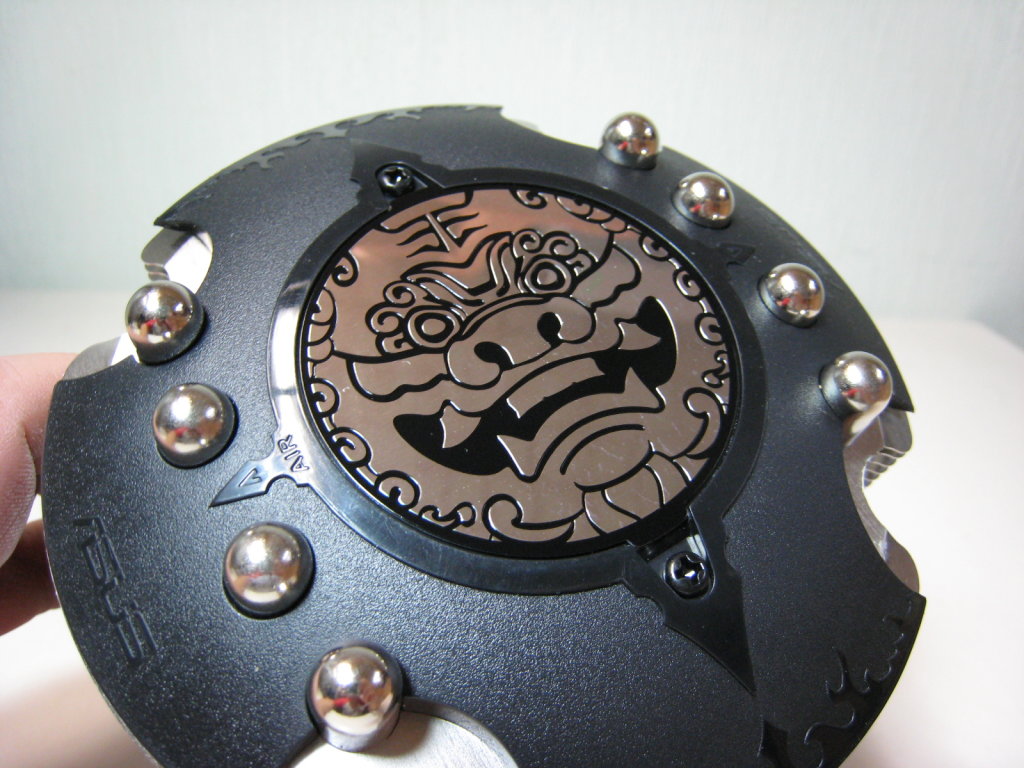

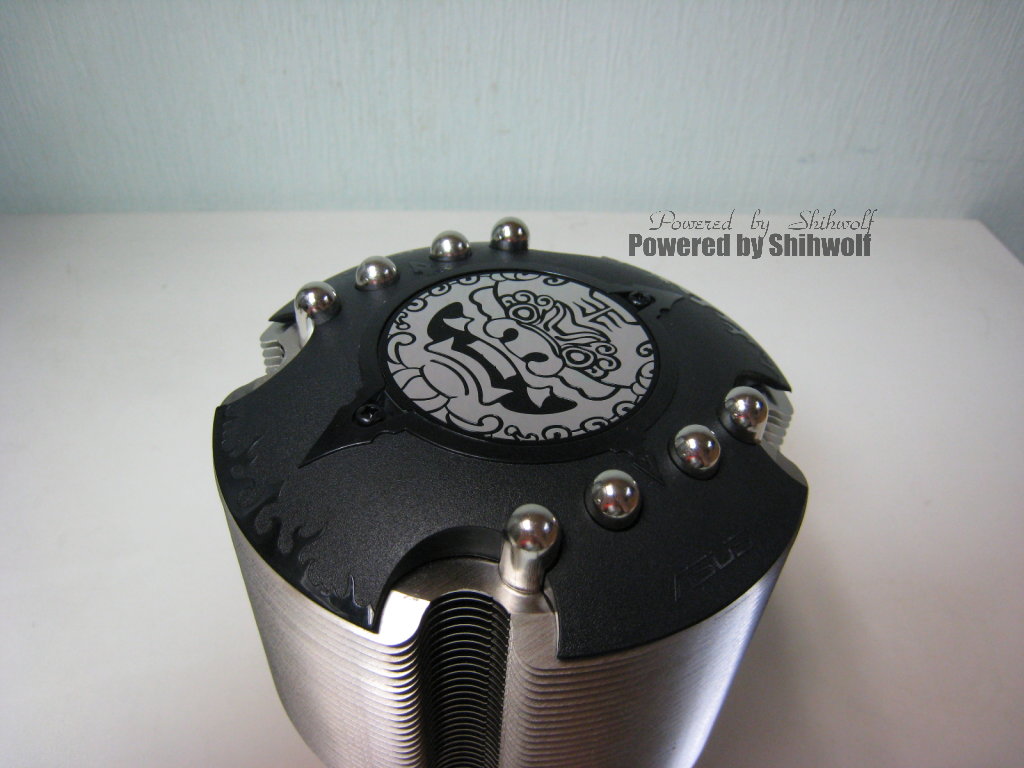

 接著, 先來看看劍獅吧. ASUS Lion Square 看到主體的獅子更有感覺.  底部則是超大Φ8口徑熱導管. 爽度提昇.  而散熱底部接觸面, 不是鏡面.  在散熱器的中央夾了顆風扇.  注意獅頭的兩側, 有標示著風流的風向. (如此表現還蠻有創意的.)  ASUS Lion Square 側面照.  這張很有獅子的雄風感.  若要使用在Intel LGA 775 上, 只需將扣具鎖上即可.  兩側扣具安裝完成.  |
||
|
2008-06-09, 03:54 AM
#2
|
|
|
Master Member
加入日期: Mar 2002 您的住址: 好人國
文章: 1,847
|
ASUS Lion Square @ Intel LGA 775 模式. 中間有兩條縫就是留給AMD AM2 扣具用的.

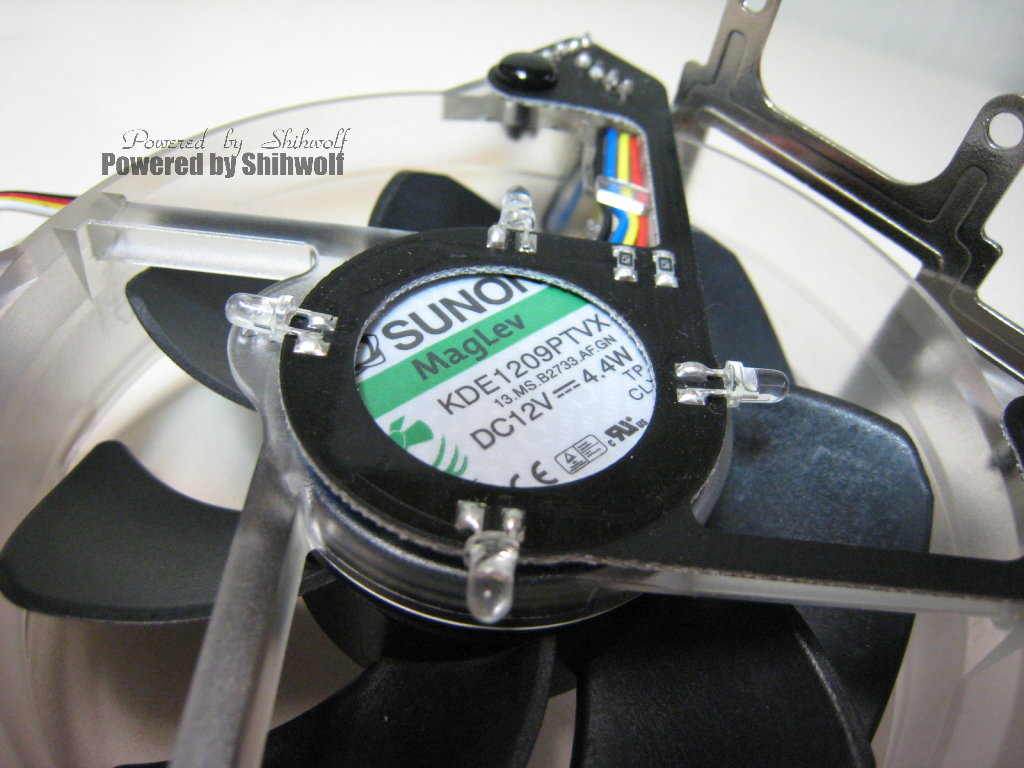

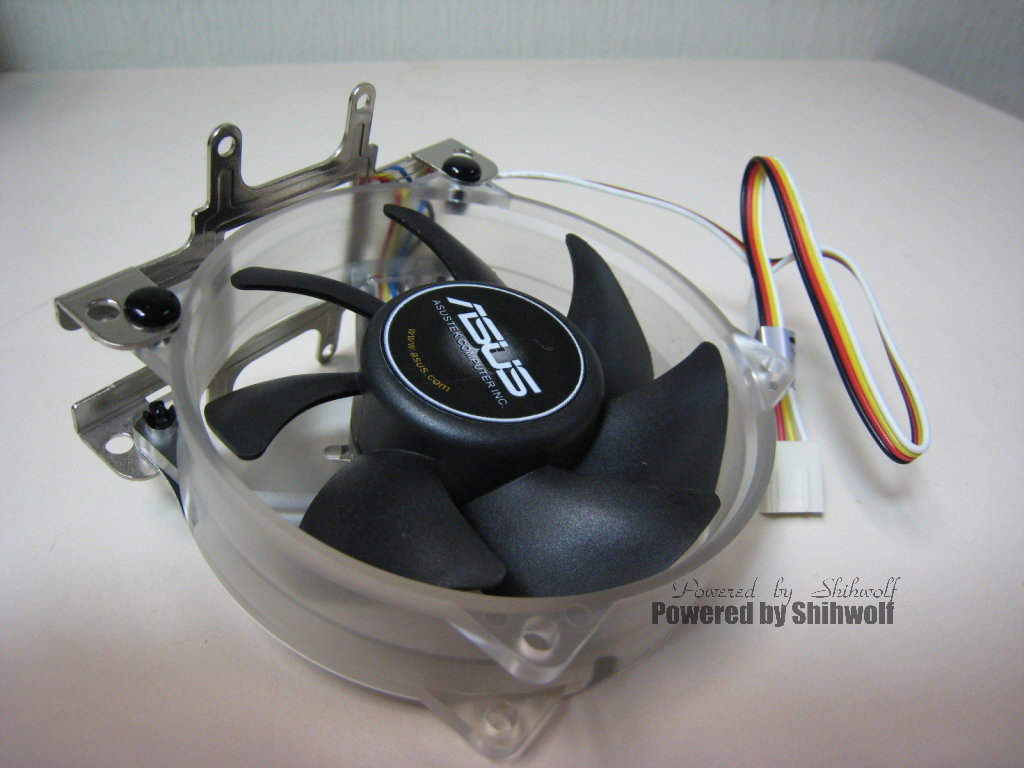

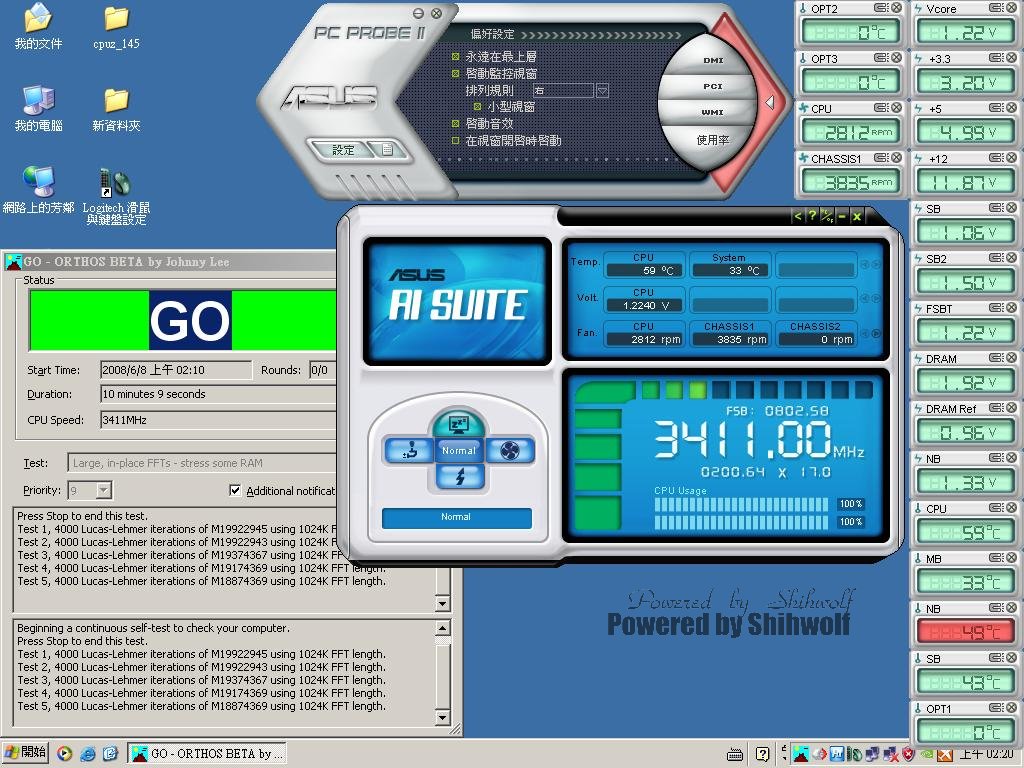

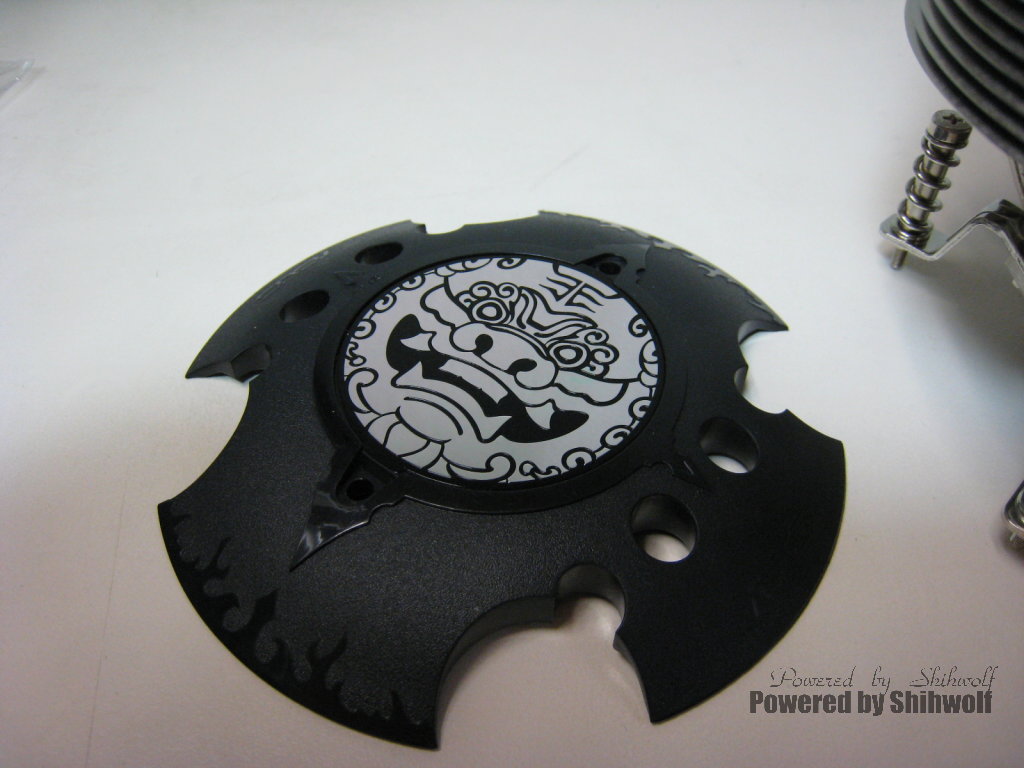

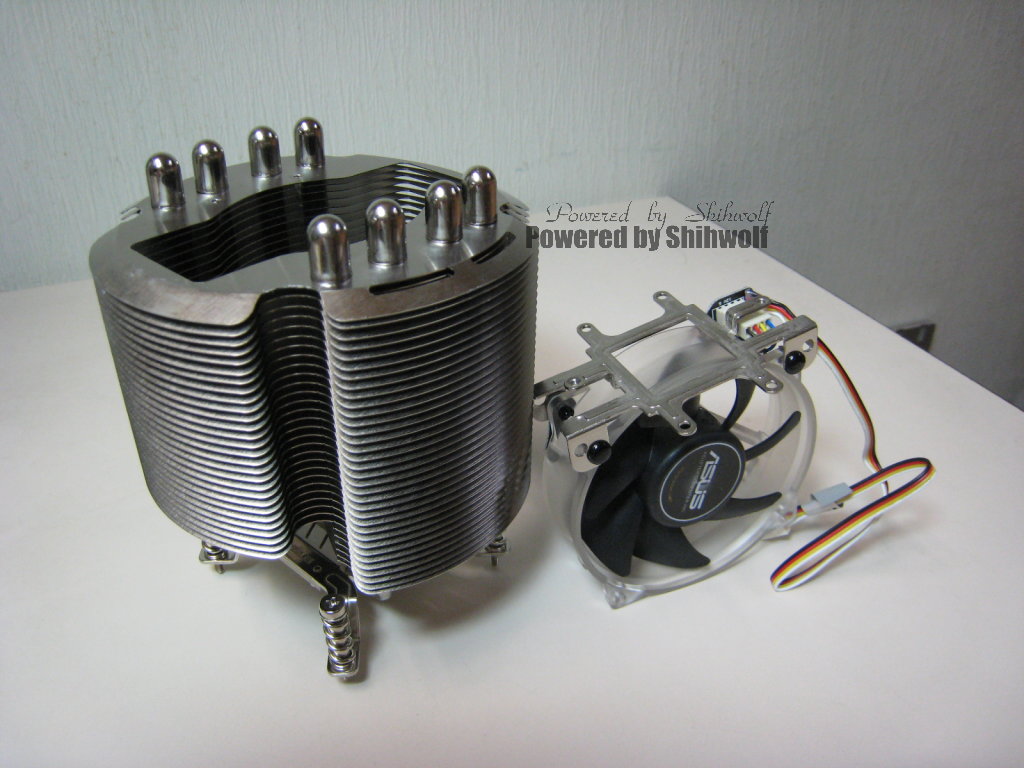

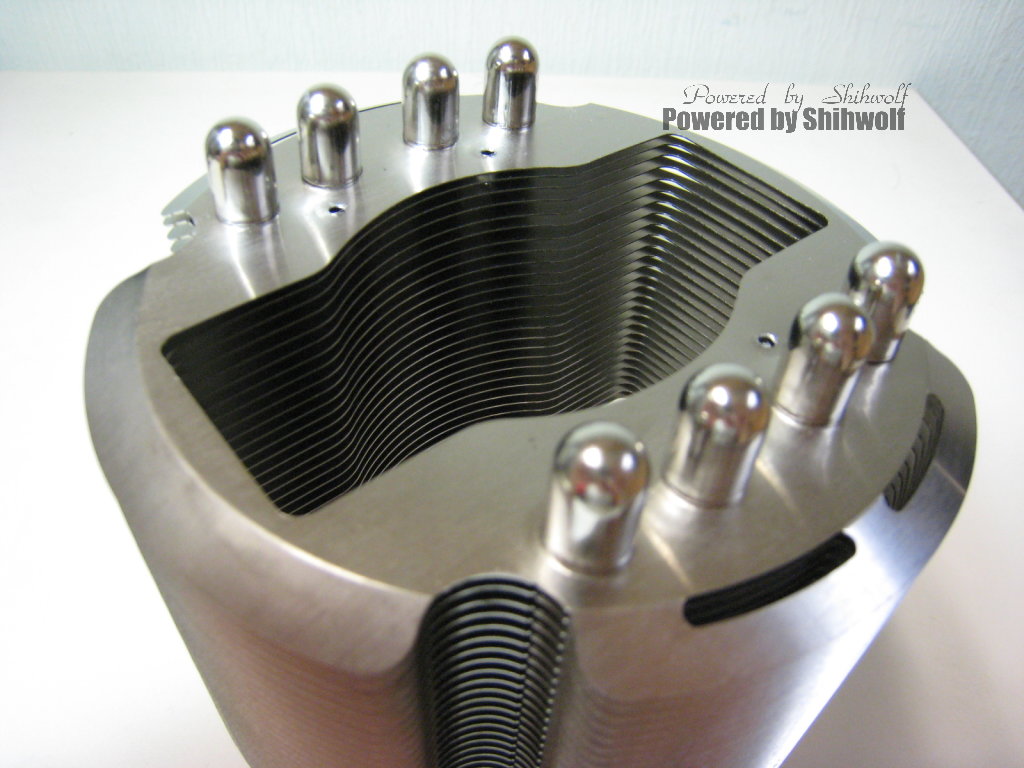

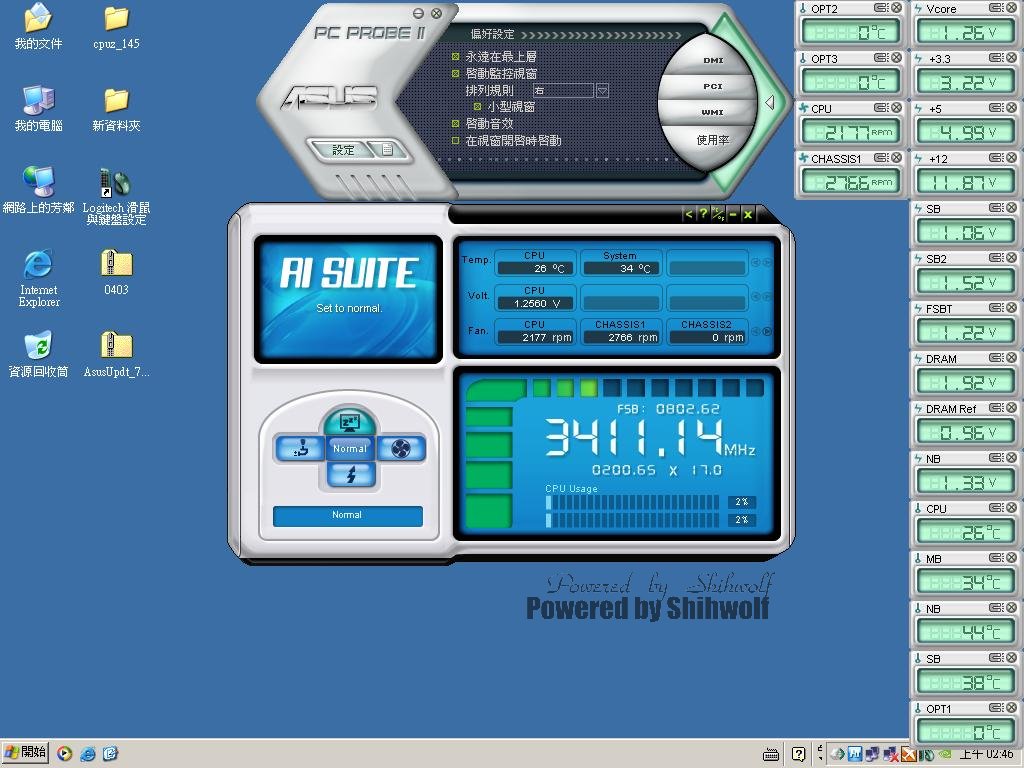

 將Lion Square 頂部的蓋子拆下.  風扇固定在鐵架上, 而鐵架則是鎖在散熱器上的.  將風扇拆下.  八支又粗又扎實的熱導管.  排列整齊的散熱鰭片.  風扇部份, 採用4Pin PWM介面.  而風扇本體採用SUNON DC 12V, 4.4W. 另外還配置四顆藍光LED.  將風扇裝回散熱器, 準備測試效能!  ----------------------------------------------------------------------------- 本次測試配備如下. CPU : Intel Pentium D 945 MB : ASUS Rampage Formula RAM : CORSAIR XMS2-8500 1024MB*2 測試記錄點 1 : 開機進入OS, 待機20min, 待機溫度至穩定狀態, 抓圖. 測試記錄電 2 : 執行SP2004軟體, Large 模式, Priority : 9, 待全速運轉溫度至穩定狀態, 抓圖. 首先, 來看看Intel 原廠附的風扇吧, 待機狀態下溫度表現37度.  再來, 就是原廠風扇的全速表現. 我只能說, 真的是吵到想往生, 而且溫度高達59度.  換上ASUS Lion Square, 待機狀況下的溫度表現非常漂亮, 26度.  再來, 就算是全速運轉, 風扇還是非常安靜. 並且溫度表現始終維持於40度.  結語 : 安靜, 效能優秀, 並且非常有主題性的散熱器產品. Φ8口徑熱導管的表現不錯. 推薦給大家. By shihwolf |
|
2008-06-09, 03:55 AM
#3
|
|
|
Master Member
加入日期: Jan 2008 您的住址: 演一圈 (誤~
文章: 2,447
|
果然壓力大的人...通常都很晚睡...
  感謝施大分享  |
|
2008-06-09, 04:27 AM
#4
|
|
|
Major Member
 加入日期: Aug 2003 您的住址: Taipei
文章: 238
|
請問大大是裸測還是有裝機殼測試嗎 ？ 空冷可以做到比系統溫度低那麼多喔？？
系統溫度34度 , CPU溫度26度 ！？ 不過還是要感謝大大辛勞的測試！！ 謝謝！！ |
|
2008-06-09, 09:26 AM
#5
|
|
|
*停權中*
加入日期: Dec 2005
文章: 6,087
|
這是４根 8mm 熱導管，不是８支．．．
建準的油封改良磁浮ＰＷＭ七葉圓框９扇 KDE1209PTVX ，有些網站寫 2300RPM ，不過這應該是低轉狀態而已， 0.36A 4.4W 應該高轉在 3xxxRPM 上下．．． 圓框９扇的鎖孔是８公分的，所以可以自行換成８扇，那個風扇架除了８公分鎖孔之外也預留了９公分鎖孔，所以也可以裝一般的方框９扇，只可惜厚度會受限就是了． 此文章於 2008-06-09 10:29 AM 被 Sioux 編輯. |
|
2008-06-09, 10:23 AM
#6
|
|
|
Junior Member
加入日期: Sep 2004 您的住址: 台北縣新莊
文章: 702
|
NICE
看起來很棒呢∼！多謝大大分享。
__________________
個人目前的電腦配備 處理器：Core 2 Due E4600(好想換Q9550) 主機板：ASUS P5Q-EM 顯示卡：G45內顯(256MB,好想換5770) 記憶體：DDR2 800 2GB x 2 硬碟機：WD 250G 16M SATA 2 / Seagate 40G x3 2M IDE 電源：ZIPPY G1 400W 機殼：白色巨塔 4大6小(好想換SG03) 燒錄機：ASUS 22X DVD 喇叭：J-S J1301 USB / JBL Pro |
|
2008-06-12, 08:01 AM
#7
|
|
|
Junior Member
加入日期: Jun 2008 您的住址: इन्द्र(शक्र) w/ शची
文章: 837
|
感謝好久不見的施大測試
__________________
空谈误国 实干兴邦 謹養而勿勞，併氣積力，運兵計謀，為不可測。 Carefully study the well-being of your men,and do not overtax them. Concentrate your continually on the move and devise unfathomable plans. 從1999年時的帳號 再次重生 [原始點手冊] 繁體版《原始點醫學》(2019年12月第十六版) 官網: http://cch-foundation.org/ 願各位板友都能身体健康! |
|
2008-06-12, 10:28 AM
#8
|
|
|
Senior Member
加入日期: Aug 2000 您的住址: 台北
文章: 1,217
|
現在的散熱器越做越高
我的機殼根本裝不下 真是傷腦筋
__________________
Intel Core i7-2600K @ 4.1GHz Scythe BIG Shuriken 2 Team DDR3 1600 8G*2 MSI N670 PE 2GD5/OC GIGABYTE GA-Z68MA-D2H-B3 Rev.1.0 Intel SSD 530 240GB Abee acubic CP715G BKK BenQ 800A EIZO FlexScan SX2761W CORSAIR CMPSU-650TXV2 TEAC A-H01 USB DAC KEF Picoforte 3 media centre edition |
|
2008-06-15, 12:58 PM
#9
|
|
|
Power Member
加入日期: May 2001
文章: 651
|
126x126x144，還好只有14.4，一般18cm寬的機殼應該容的下，現在就是價碼問題...
|
|
