2U BAY DRIVES, Thermaltake Big Water 760i
規格及配件表：

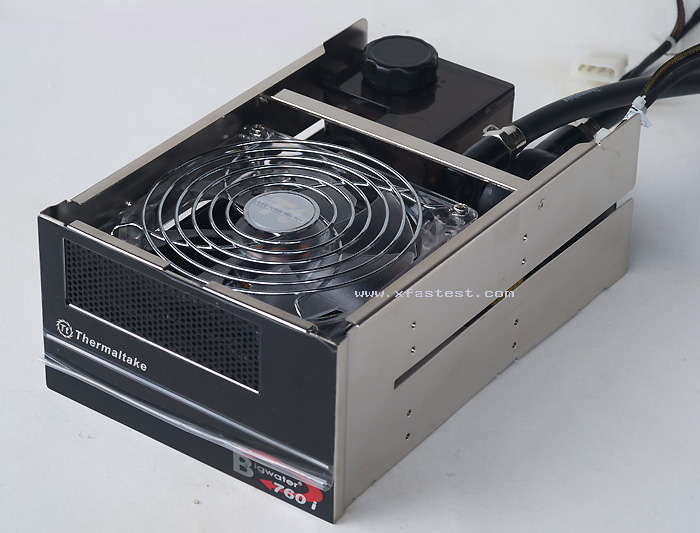

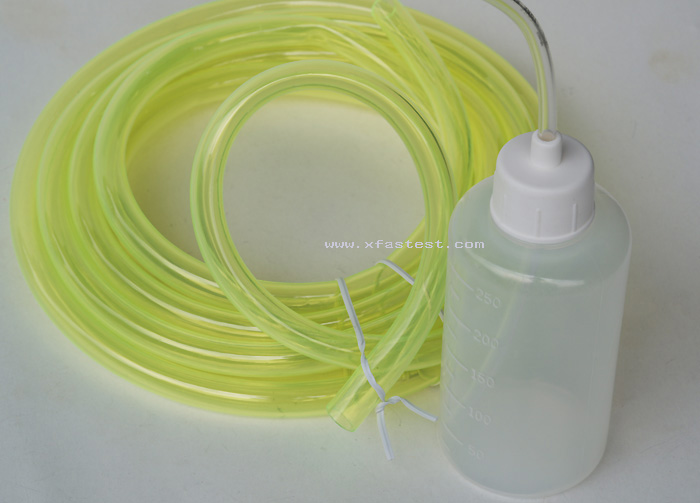

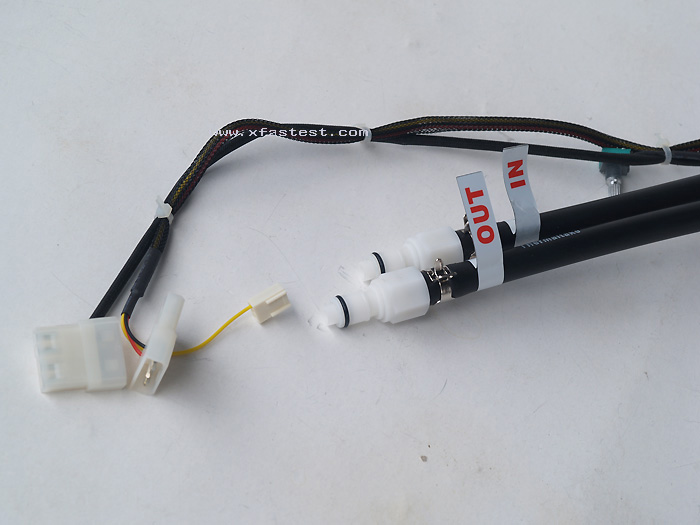

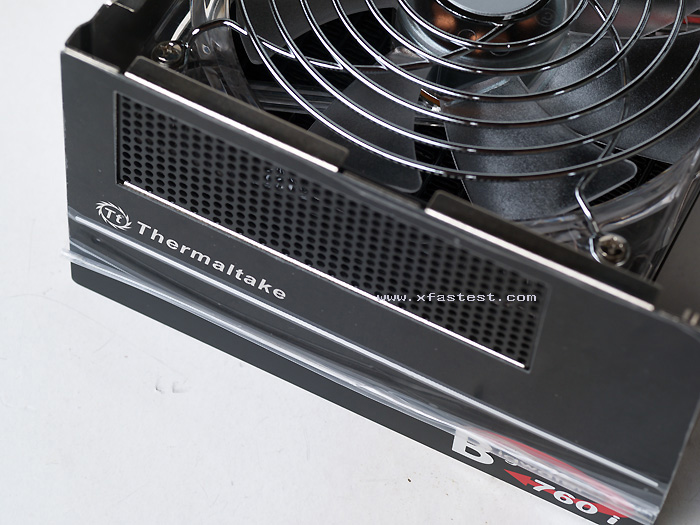

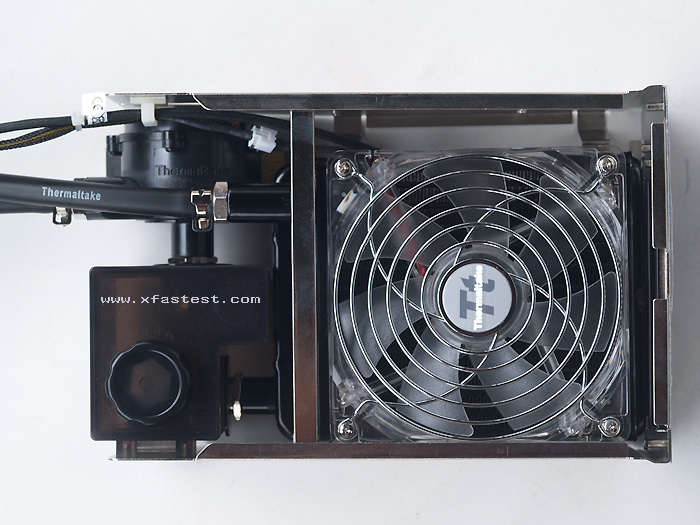

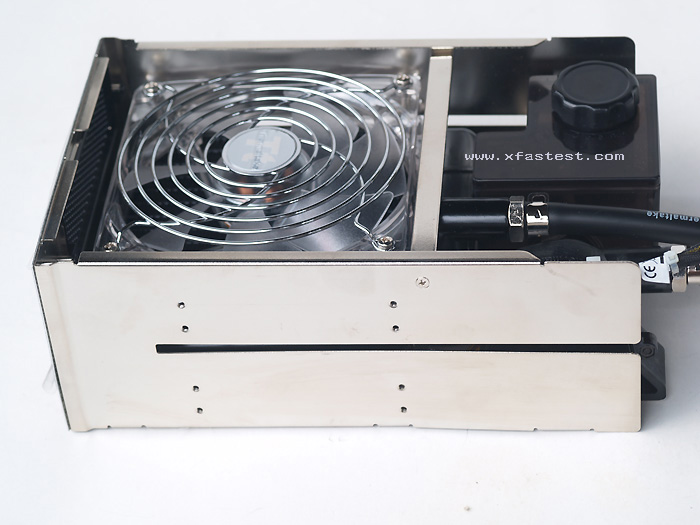

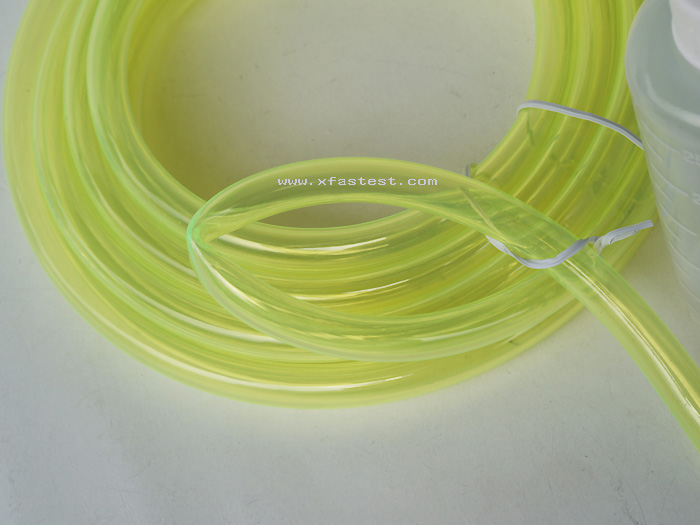

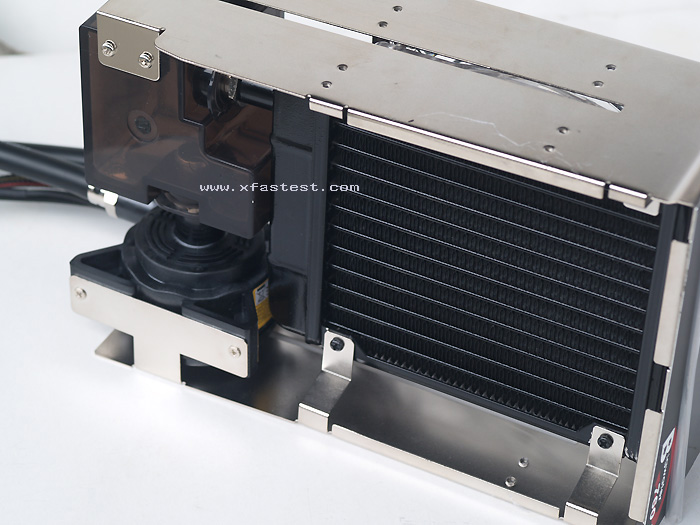

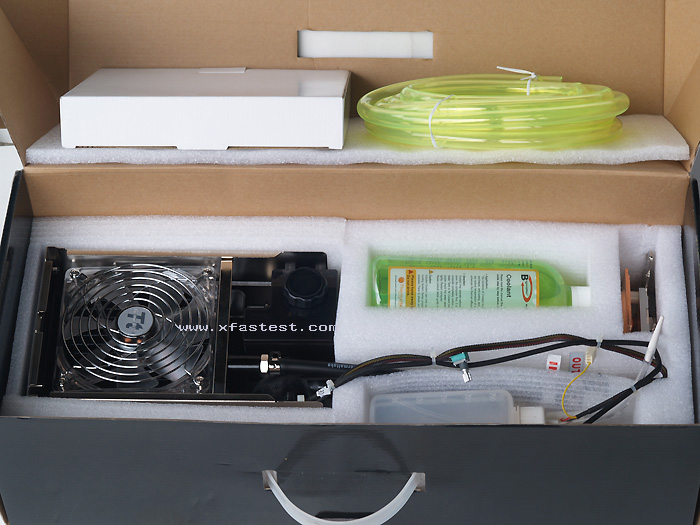

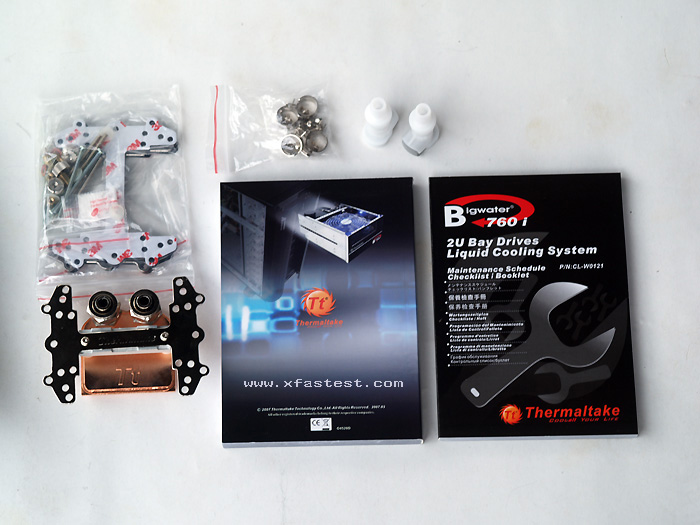

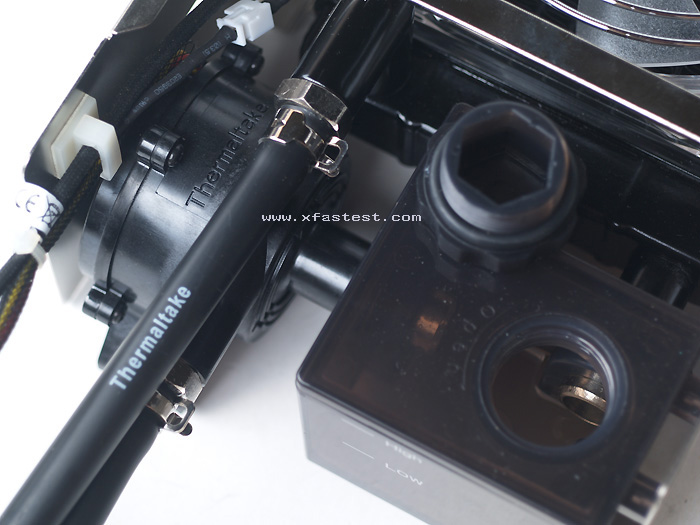

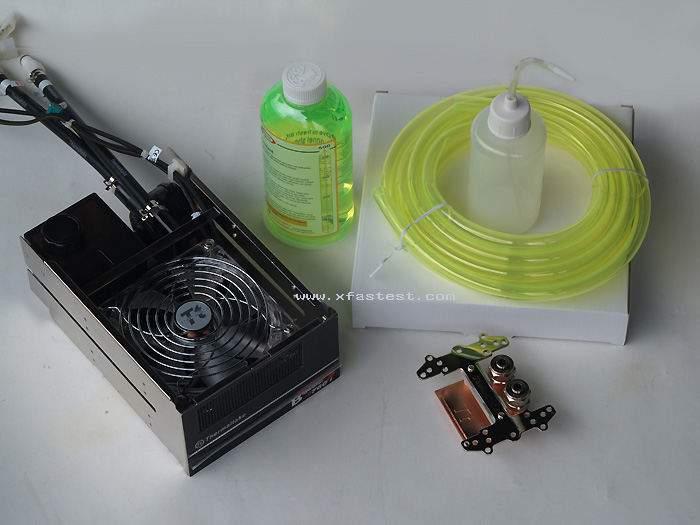

本體：尺寸232(長)*148.6(寬)*85(高)mm ，重量 1.3公斤，剛好佔了前置二個5.25吋空間。 應用/CPU / AMD AM2 / AMD K8 / INTEL LGA775 / P4 水冷頭：材質/全銅質設計-尺寸 58(長)*58(寬)*35(高)mm，快速接頭 9.5mm ID (3/8)水管/重量 311(克) 馬達： 尺寸75(長)*70(寬)*75(高)mm，軸承：陶瓷軸承，最大流量：500公升/每小時，電壓：DC 12v，輸入電流：600m/a 接頭：4pin，噪音值：16dBA，壽命：80000小時(MTBF) 冷卻器：尺寸153(長)*120(寬)*28(高)mm，材質:鋁合金，水道設計：凸點式鋁合金，鰭片設計：堆疊式鋁合金，快速接頭：9.5mm ID (3/8")水管 風扇：尺寸120(長)*120(寬)*25(高)mm，風扇轉速：1600~2400rpm，壽命：40000小時，噪音：16~20dBA，接頭：4PIN 水箱：尺寸72.4(長)*70.5(寬)*69.4(高)mm，容量：130cc，快速接頭：9.5mm ID (3/8")水管 水管：尺寸9.5mm ID (3/8")水管，材質：綠色UV水管 冷卻液：容量500cc，主要成份：乙二醇     扣具、水冷頭、水管夾、快速接頭、檢修手測及說明書  三分（３／８”）UV薄管，最小可彎曲角度  角度過小的話，會造成折角，要注意安裝時，避免折角。  ２Ｕ ＢＡＹ的模組  前置面板還有開孔，來幫助散熱  方便裝拆的前置設計  馬達、水箱、散熱排，及１２公分散熱排風扇，藍光ＬＥＤ投射，可調整風扇轉速  水箱注水口，及馬達、散熱排進出水口  散熱排的作工很不錯喔  ４ＰＩＮ電源的馬達及風扇接頭，風扇可以調速度１６００∼２４００ＲＰＭ，真的很方便實用的快拆接頭  |
|||||||
2007-08-15, 03:42 PM
#1
|
|
|
Power Member
加入日期: Sep 2003
文章: 689
|

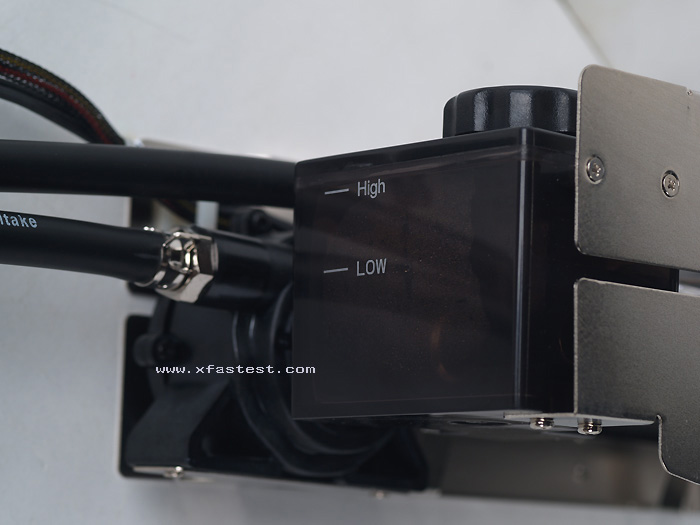

水箱高低水箱警示，避免水位過低，以免馬達空轉

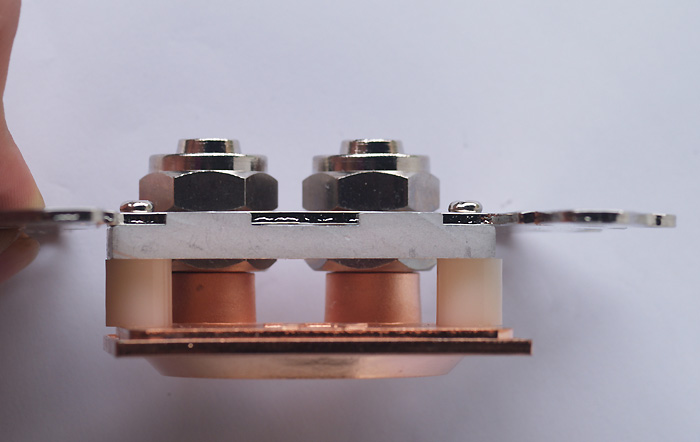

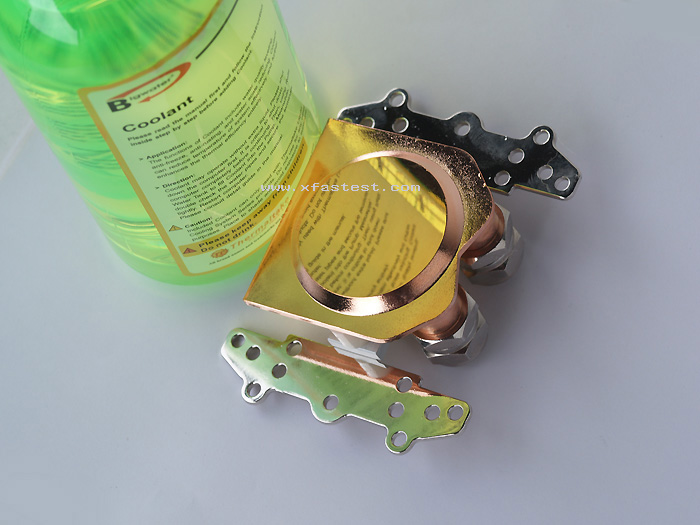

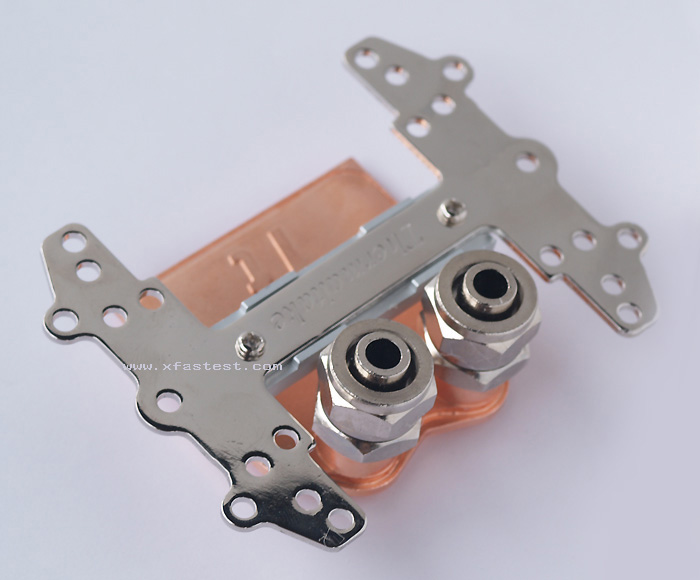

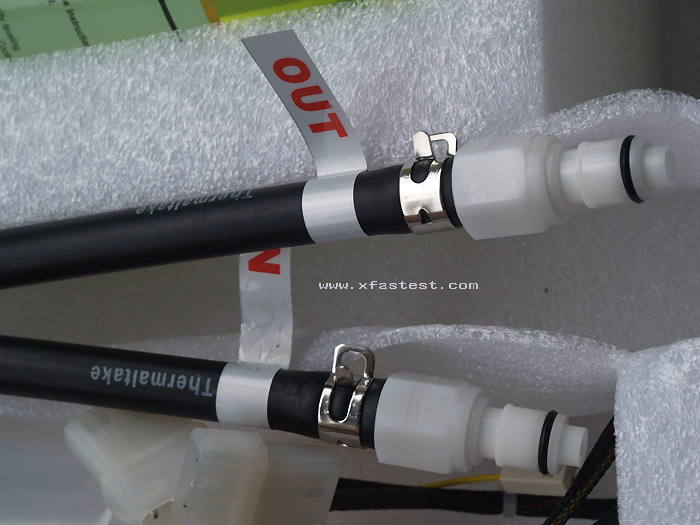

 讓我印象深刻的快拆接頭  水冷頭，採用全銅材質，方便的接頭，也不會露水  銅底的鏡面拋光還不錯，還作了抗氧化處理   這麼薄的水道空間，不曉的能不能有效帶走處理器廢熱  令我讚賞的快速接頭   |
||
|
2007-08-15, 03:44 PM
#2
|
|
|
Power Member
加入日期: Sep 2003
文章: 689
|

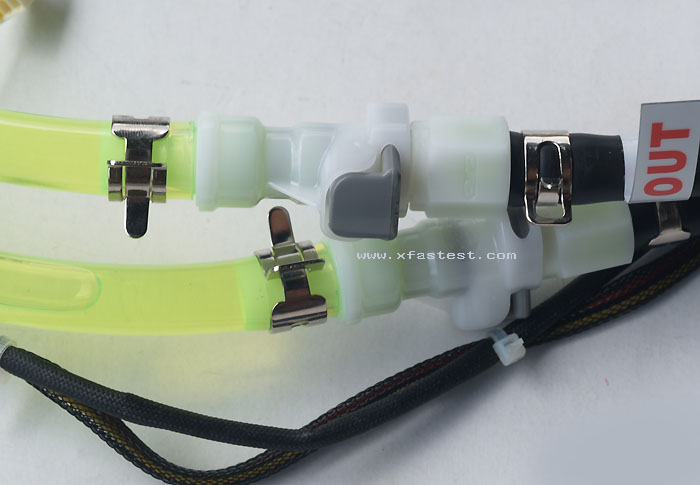

神奇的快速接頭，拆掉不用一秒鐘，省去以往要換ｂｌｏｃｋ時，得全部清理一遍水箱設備的時間

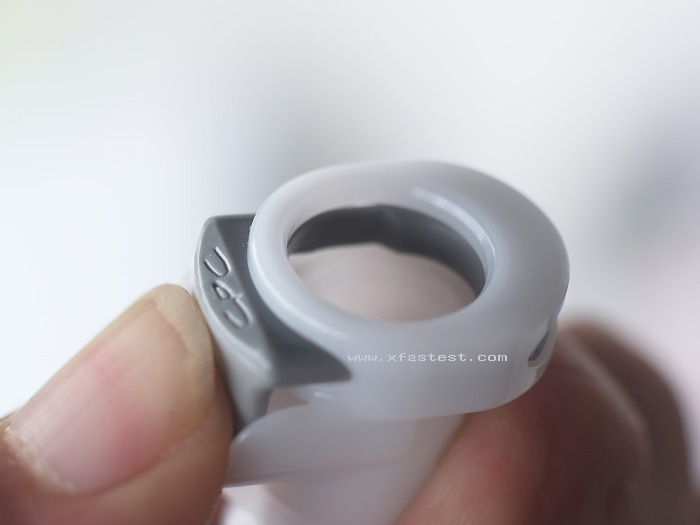

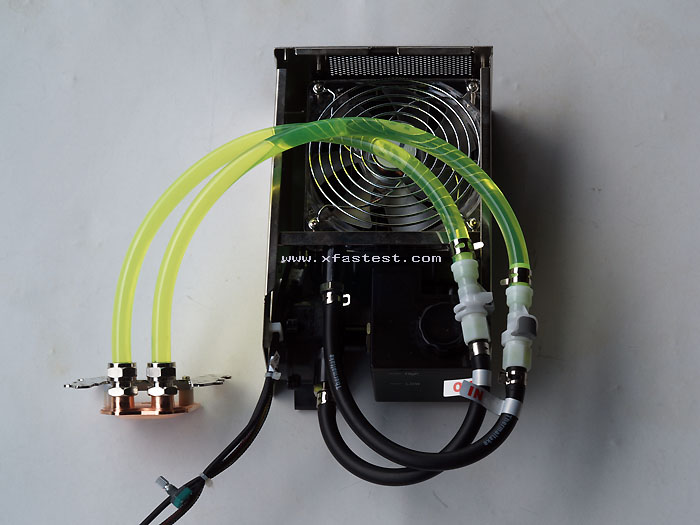

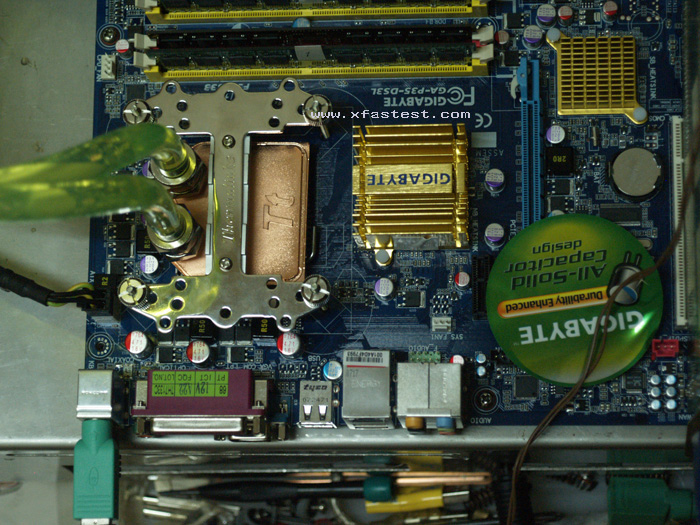

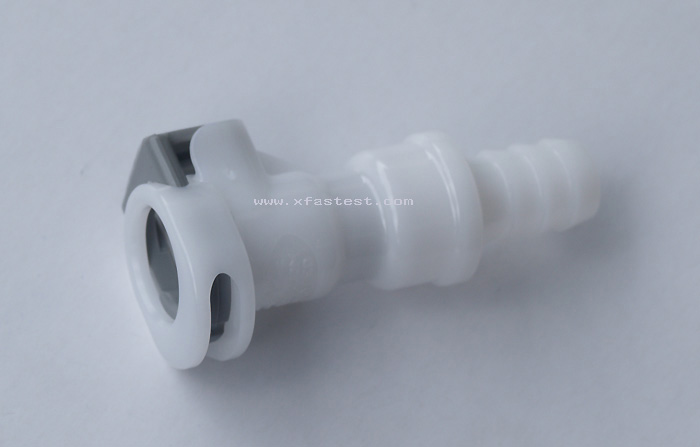

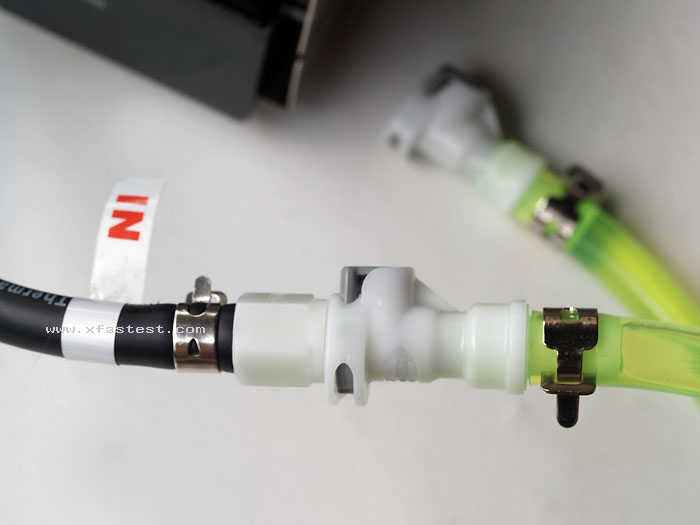

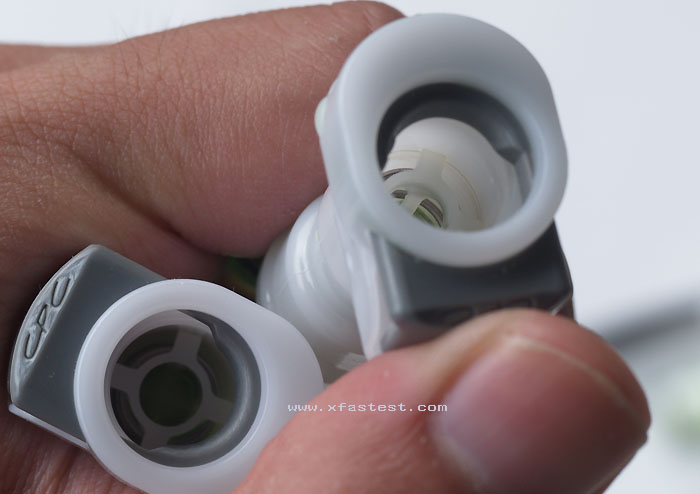

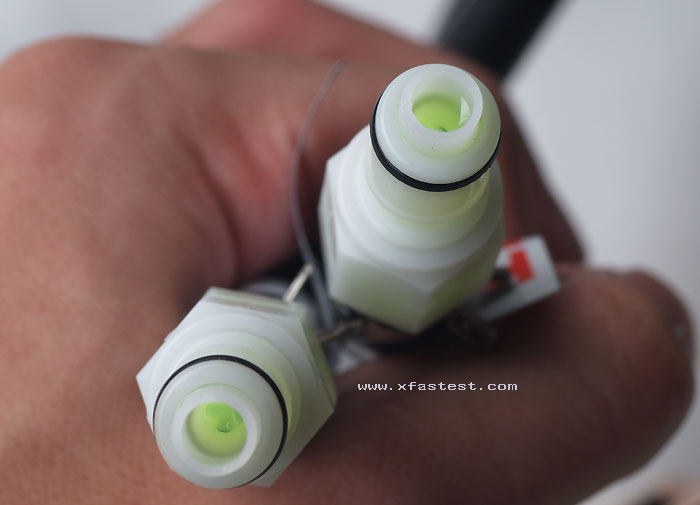

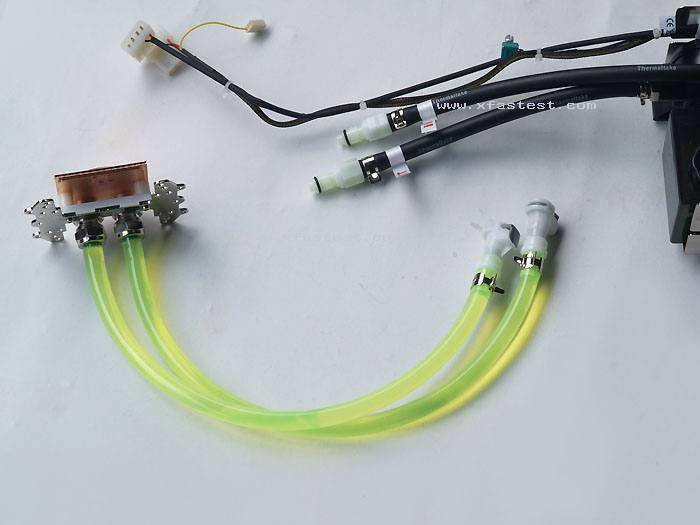

已經裝好的水冷套件模組  灰色的鈕按一下再拉開  真神奇，好像變魔術一樣，就這麼分開了  接頭裏一公一母，有活塞設計，  不過分開後，也是還有殘留的水漬  "卡"一聲，就接回去，真方便又快速  |
|
2007-08-15, 03:47 PM
#3
|
|
|
Power Member
加入日期: Sep 2003
文章: 689
|
夏日炎炎，到底安裝類似模組化的水冷能不能有效降低處理器溫度及降低噪音

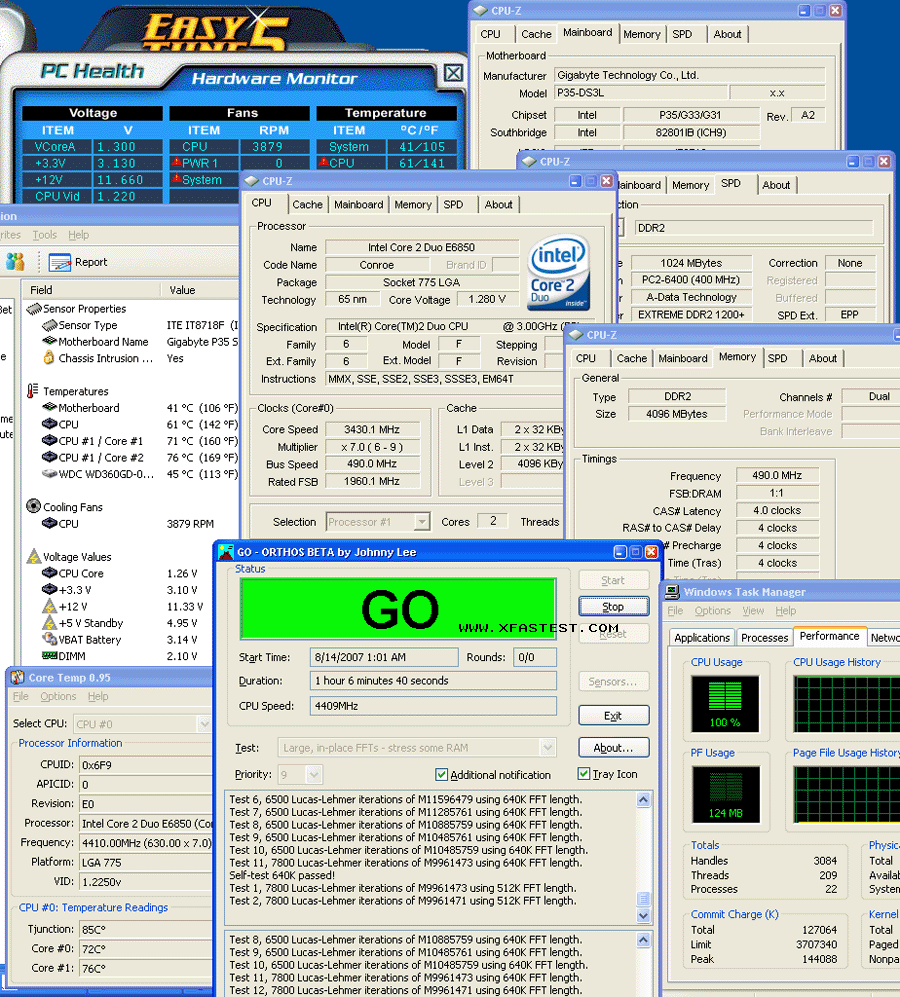

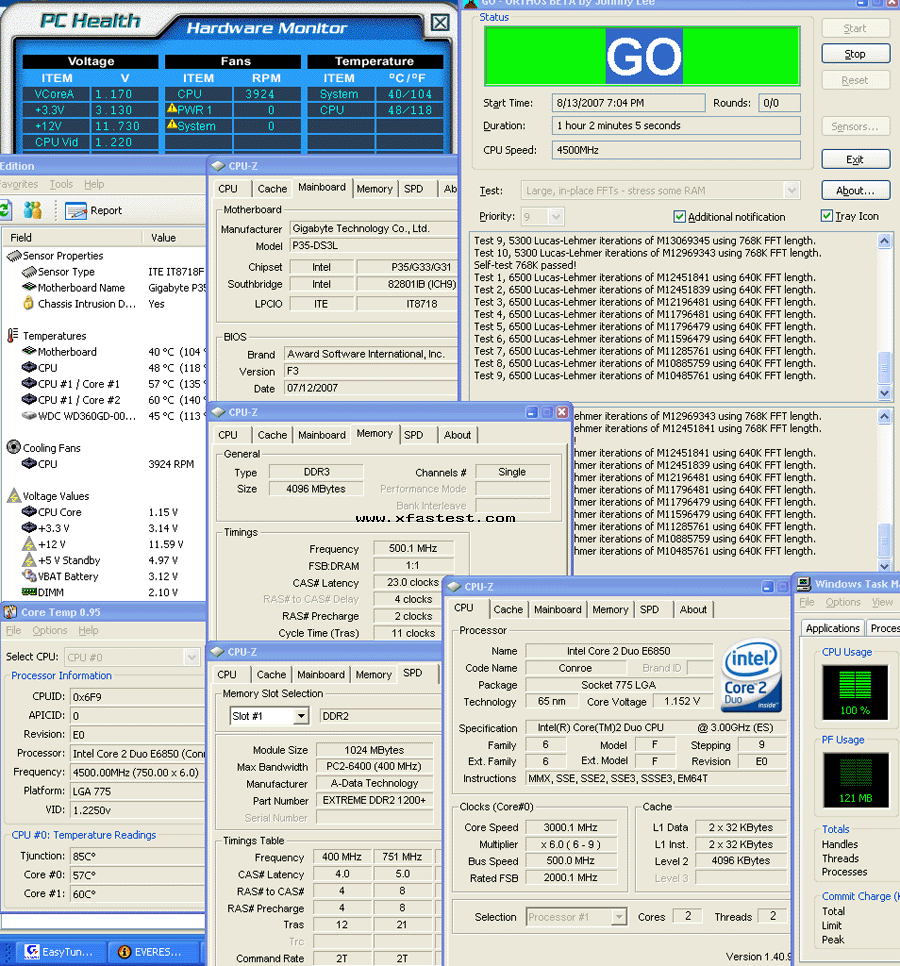

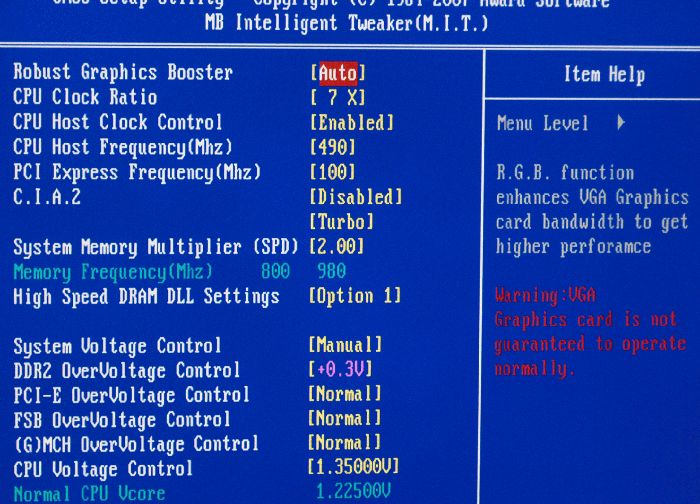

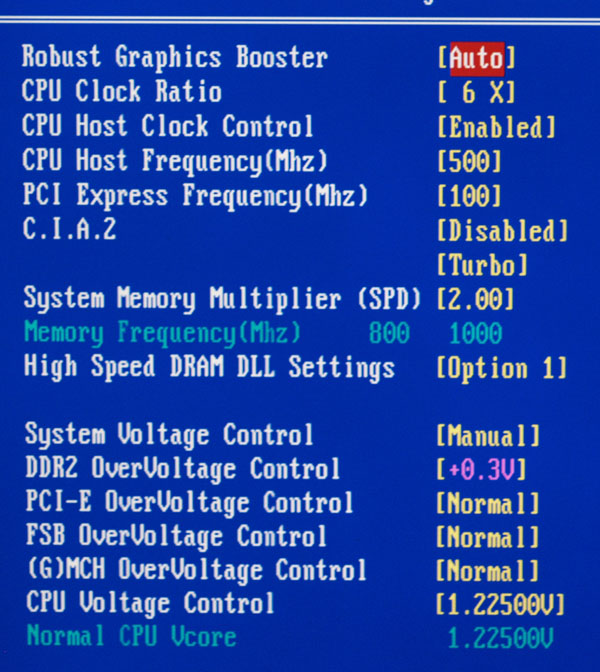

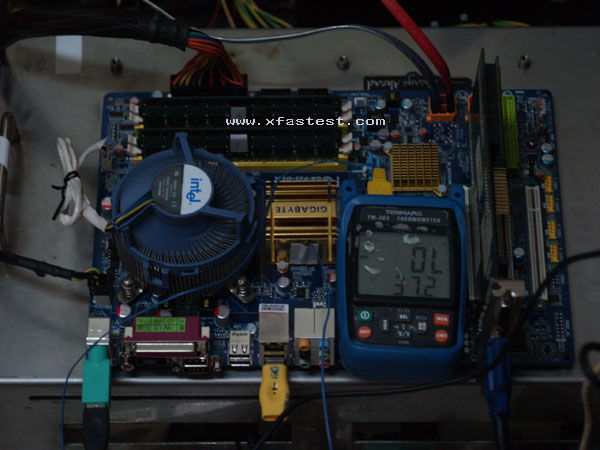

在這次的測試中，看到thermaltake很聰明的設計方式，也看到當我們用機殼內來安裝水冷 又要超頻時的隱憂，這次花了二天時間用裸測，二天沒開冷氣都快受不了了，嚴苛的環境？ 室溫31.8°c~33°c，沒有對流宓閉的空間裏，執行超頻時是一大考驗，因此花了二天時間 因為很多測試，試過很多次都不能通過，不過我相信裝機殼內會有更大的考驗。 不過好一點的機殼，有較好的對流設計，我相信機殼內的溫度表現，應該也會比我裸測的表現佳， 信不信來看一下囉。 以下是我花了二天多的時間，關在幾乎快沒對流的空間裏所作的測試，當然這個測試真是吃足了苦頭 還是建議，當你要超頻時，還有超頻的基本準備，良好的對流是超頻前的基本功，不然你放入千元的普通機殼 又沒放風扇，那你可能會跟我一樣吃足苦頭。 先來原廠風扇測試： INTEL E6850 INTEL STOCKFAN 0.31A GA-P35-DS3L ADATA DDR2-1200+ 1GBX4 2.1V 4.4.4.4 MATROX 8MB PCI 空間內，不放置其他風扇，只保留處理器的原廠風扇 室溫31.8°C~32°C，一開機時，北橋的溫度在37°C，經過ORHTOS幾個小時後，北橋最高在45°C 這時，南橋還比北橋高10°C，北橋雖然只有風廠風扇的微量風流，但此時的溫度也不高。  GA-P35-DS3L BIOS MIT 設置  滿載時，7x490 CPU溫度 72°c/76°c  ------------------------------------------------------------------------------------------------------------------------------ 6x500 3ghz GA-P35 DS3L BIOS MIT 設置  滿載時，6x500 CPU溫度 57°c/60°c  7X500呢？在這種環境下，CPU一滿載就80度，不能通過測試 |
|
2007-08-15, 03:51 PM
#4
|
|
|
Power Member
加入日期: Sep 2003
文章: 689
|

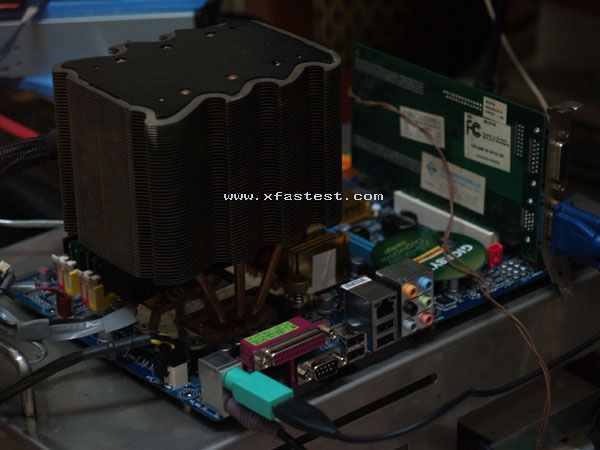

再來TUNIQ TOWER120風扇測試：

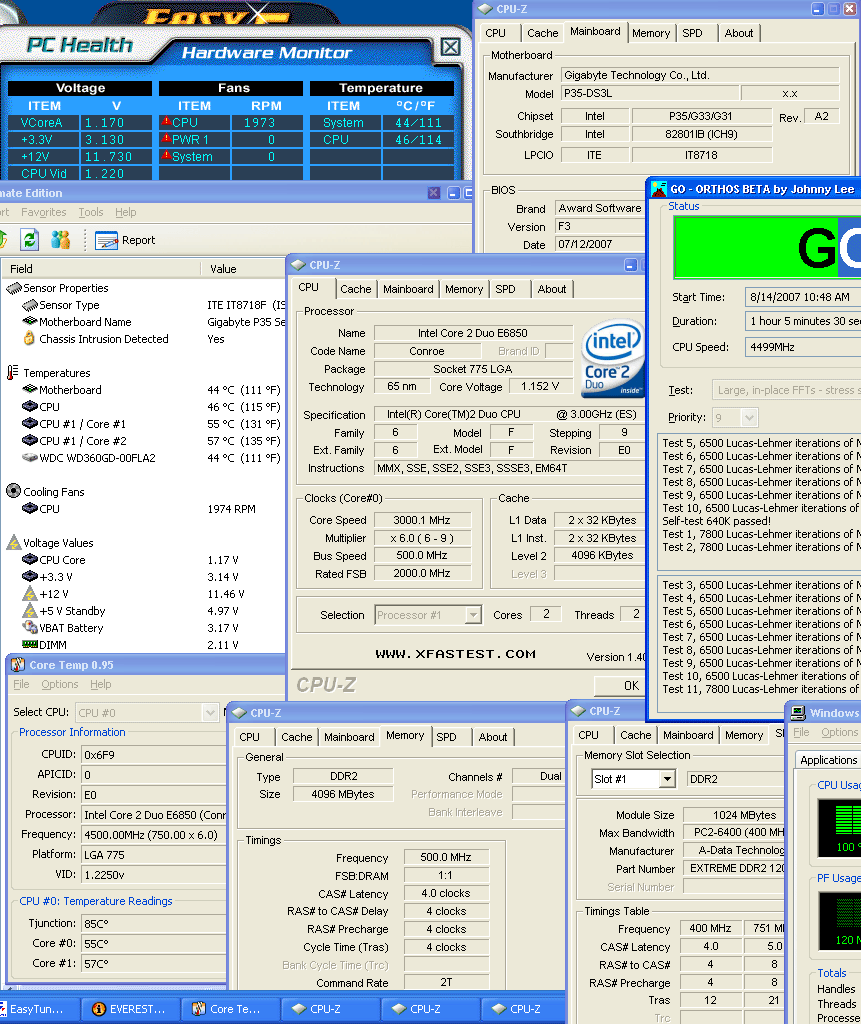

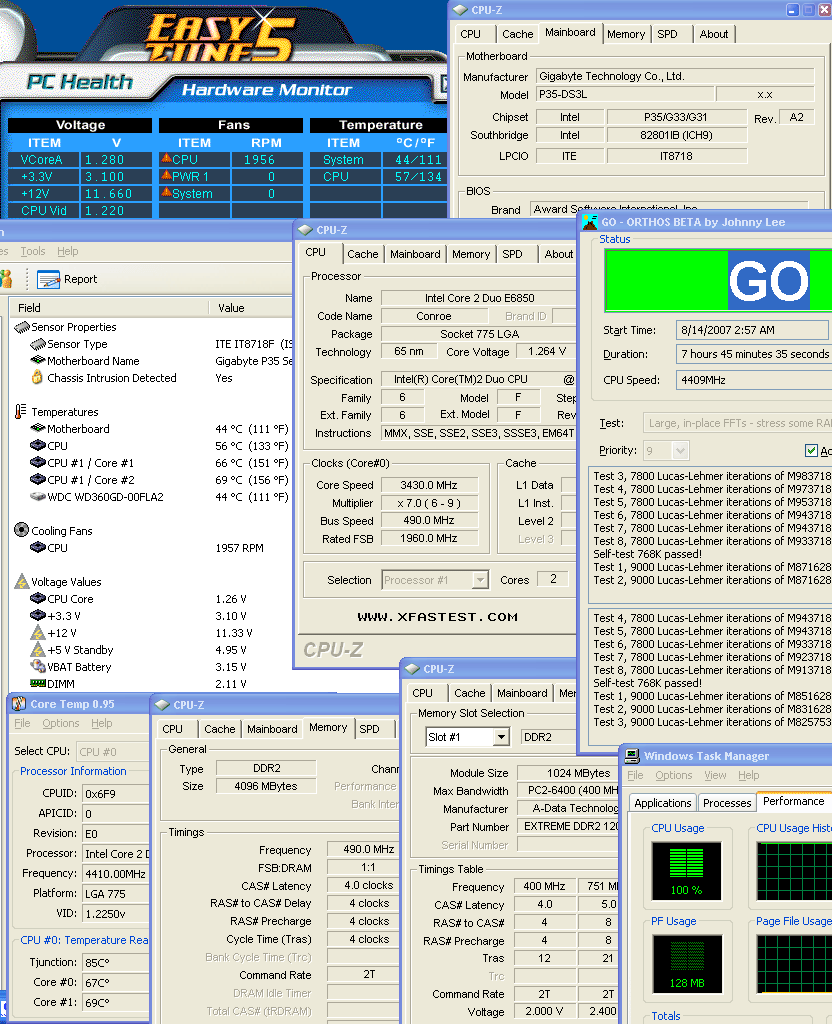

INTEL E6850 TOWER 120 2000RPM GA-P35-DS3L ADATA DDR2-1200+ 1GBX4 2.1V 4.4.4.4 MATROX 8MB PCI 空間內，不放置其他風扇，只保留處理器的原廠風扇 室溫31.8°C~32°C，北橋及南橋的溫度則和原廠風扇時表現的差不多，不曉的 TOWE120的風扇沒有直接吹到北橋，為何溫度也不高，會不會是TOWER120產生的對流對主機板上的散熱片也 多多少少有幫助？  7x490 滿載時處理器溫度 67°c/69°c  6x500 滿載時處理器溫度 57°c/55°c  很可惜在這種環境下，tower120也不能orthos 7x500 一小時。 |
|
2007-08-15, 03:52 PM
#5
|
|
|
Power Member
加入日期: Sep 2003
文章: 689
|
再來THERMALTAKE BW 760i 水冷測試：

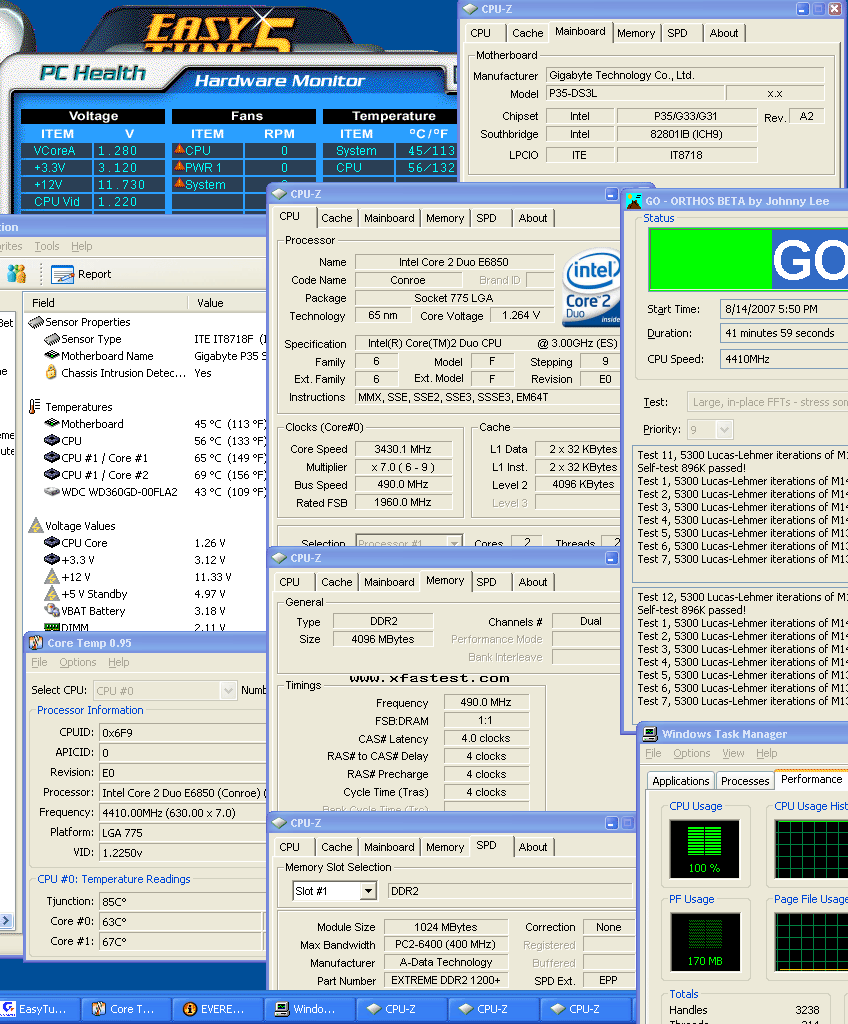

INTEL E6850 TOWER 120 2000RPM GA-P35-DS3L ADATA DDR2-1200+ 1GBX4 2.1V 4.4.4.4 MATROX 8MB PCI 空間內，不放置其他風扇，只保留散熱排上方的12公分風扇，但不會影響主機板散熱 室溫31.8°C~32°C  沒有對流的環境下，經過幾個小時的測試連6x500都不能通過測試 量一下北橋的溫度已高達83°c，南橋70°c，連24pin的power線都是燙的，記憶體2.1v的熱量也是造成不能穩定運作的條件之一  沒對流的環境真恐怖，500外頻已不能跑了。 7x490 滿載時處理器溫度 63°c/67°c  不過7x490也不能通過一小時，tower120的環境下運作7個小時是okay的。 |
|
2007-08-15, 03:54 PM
#6
|
|
|
Power Member
加入日期: Sep 2003
文章: 689
|
整理一下，對處理器溫度的表現：

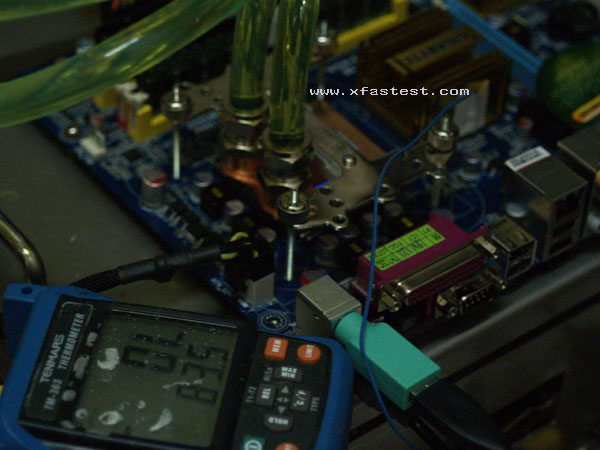

6x500 StockFAN : 57°c/60°c TOWER120 : 57°c/55°c TT 760i : N/A 7X490 StockFAN : 72°c/76°c TOWER120 : 67°c/69°c TT 760i : 63°c/67°c tt的760i 表現的比tower120好一點，不過當我們裝置水冷式時，要注意，當你超頻時，主機板上的元件 要注意適當的散熱，注意對流方向，不然閟閟的機殼內很難超頻的。 如果不在那麼嚴苛的環境呢？ 開冷氣，北橋加風扇，記憶體加風扇？排除掉主機板及記憶體的溫度影響，tt的760i後該可以表現更好。 THERMALTAKE BIGWATER 760i 優點： ☆作工極佳的散熱排，及2u的小體積水冷模組 ☆方便快速使用的快拆接頭 ☆全銅質的水冷頭 ☆12公分可調風速散熱風扇 缺點： ★水冷頭的水道設計相對不夠力，在二條in/out的線上去測溫時，散熱排能有效處理溫度，但從cpu block出來的水溫不會很高 ★馬達會有高頻音，及水流聲，對講求完全的靜音使用者來說可能會無法接受 |
|
2007-08-15, 03:57 PM
#7
|
|
|
Major Member
加入日期: Nov 2001 您的住址: 高雄
文章: 233
|
好測試!連這樣套裝的水冷都能幹掉TOWER120!不難想像到一些精挑細選的水冷精品組合起來以後的
威力,只是主機板上的MOS及北橋晶片等一些容易發熱的元件就需要靠額外的風扇來散熱了. 感謝您的測試. PS:最近正準備把我那一堆水冷組起來用,看到這篇信心大增阿....
__________________
CPU:Intel Xeon X3380 ES (OC 422X9.5=4G,1.32V) MB: Asus P5Q3 DELUXE/WIFI-AP @N RAM:Kingston, KVR1333D3N9/4G(Hynix) X4 HD: Intel X25-M G2 80G X2(RAID 0) WD Caviar Black WD2001FASS 64MB 2TB VGA:MSI R4890-T2D1G + Accelero TWIN TURBO LAN:Intel PRO/1000 PT Dual Port Server Adapter SOUND:Creative X-Fi XtremeMusic Dell OEM DVD-R/W:Pioneer DVR-A12J-BK X2 CASE:Lian-Li PC-G70 POWER: SILVERSTONE STRIDER GOLD 1000W MONITOR: Dell UltraSharp U2711 COOLER:KP-5+MPC655+KP 1203D+Papst 4414F X3 敗家敗到脫褲爛... |
|
2007-08-16, 12:39 AM
#8
|
|
|
Amateur Member
 加入日期: Mar 2002
文章: 45
|
終於看到這款測試報告了，可惜噪音部分難以讓我接受
樓主的測試很耗工阿，感激感激 |
|
