請教如何測IR LED亮度？
市面上監控攝影機大都用紅外線LED在夜間補光，類似這樣：
 IR LED燈板琳瑯滿目，網拍有些寫的投射距離也都天花亂墜， 一般兩千左右的照度計中心波長似乎沒超過700nm， 若要簡單測試攝影機紅外線補光的投射效能， 請問用普通照度計測850nm,940nm的Lux還值得參考嗎？ 若不具參考價值，那只能找很暗很寬敞的地方來實測， 例如拿一塊黑色壁報紙讓攝影機直射， 若影像中的壁報紙上看得到白光， 那就代表真的可以投射到那麼遠， 請問以上的構想還合理嗎？ 此文章於 2015-02-13 11:45 PM 被 absolute 編輯. |
|||||||
2015-02-13, 11:42 PM
#1
|
|
|
*停權中*
加入日期: Nov 2005 您的住址: Greed Island
文章: 402
|
這種看起來像dip件的通常............
別抱太大期望 請問用普通照度計測850nm,940nm的Lux還值得參考嗎？ 我不知道照度技能不能測到ir 若不具參考價值，那只能找很暗很寬敞的地方來實測， 例如拿一塊黑色壁報紙讓攝影機直射， 若影像中的壁報紙上看得到白光， 消費型攝影機 照相機通常裡面都有uv/ir cut 要把他拿掉才能測 或是可以考慮再拿一台監視器調夜間模式對測 |
||
|
2015-02-13, 11:54 PM
#2
|
|
|
Basic Member
加入日期: Jan 2004
文章: 15
|
可以用PD直接量一下電壓電流值來算出發射功率. 不可見光只有功率值沒有Lux值.
|
|
2015-02-14, 01:16 AM
#3
|
|
|
*停權中*
加入日期: Nov 2003 您的住址: 收不到好人卡的地方
文章: 97
|
引用:
這個只能實拍測試 我測過4顆燈就能照100公尺的IR LED 也測過32顆燈只能照10公尺 根據要拍的影像與環境決定IR照明，才能得到最佳畫面 另外720P的，不是很推薦 我見過4K的監視器了 |
|
|
2015-02-14, 02:54 AM
#4
|
|
|
Master Member
加入日期: Mar 2001 您的住址: 新竹市
文章: 2,309
|
引用:
感謝更正  不知IR LED會不會發生『高耗電、低發射功率』的品質不一之疑慮  |
|
|
2015-02-14, 03:43 PM
#5
|
|
|
Master Member
加入日期: Mar 2001 您的住址: 新竹市
文章: 2,309
|
引用:
一般監控攝影機若是搭配陣列燈板，那些IR LED好像都是SMD的喔  引用:
高清CMOS攝影機一般都配ICR而非CCD那種IR Cut濾片， 因此只要攝影機切到夜間模式，在DVR上看到的就都是黑白畫面， 故被紅外線照到之處就是白色的囉 |
||
|
2015-02-14, 03:49 PM
#6
|
|
|
Master Member
加入日期: Mar 2001 您的住址: 新竹市
文章: 2,309
|
引用:
 4燈打100米的大概是50mil超大陣列，32燈打10米的大概是Φ3mm的  引用:
參考行車記錄器，假設1080P攝影機的bitrate為8Mbps， 簡單算一下24小時所需容量： 8192(Kbps)/8(KBPS)*60*60*24(KB)/1024/1024~=84GB 一台八路DVR裝一顆4TB硬碟可錄天數：4000/8/84~=5.9天 一般社區住宅至少要保留兩週的影像以便查詢， 若監控攝影全面進入1080P，那連八路DVR配兩顆4TB硬碟可能也只是堪用而已  除非降低bitrate或改用VBR才有機會超過兩週，搞不好還會被抱怨畫質不佳  |
||
|
2015-02-14, 04:07 PM
#7
|
|
|
Master Member
加入日期: Mar 2001 您的住址: 新竹市
文章: 2,309
|

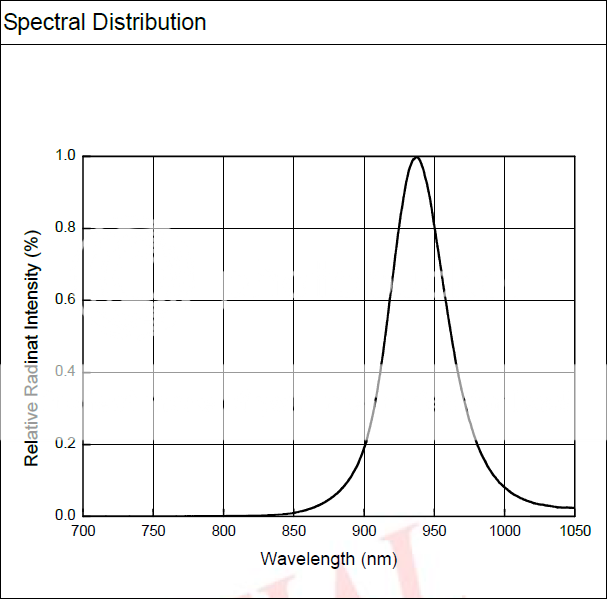

剛剛搜了一下IR LED Spec，確定不會低於700nm，所以一般照度計無效
  |
|
2015-02-14, 04:10 PM
#8
|
|
|
Major Member
 加入日期: Jul 2009 您的住址: 操到死的勞改營
文章: 119
|
引用:
也可以降點錄影格數來省硬碟.... 例如拍社區內部的就調成15或10FPS應該就夠用了, 比較需要FPS的像車道/出入口的 畫面再用30FPS甚至更高的畫面格數來錄. |
|
|
2015-02-14, 05:17 PM
#9
|
|
|
Master Member
加入日期: Mar 2001 您的住址: 新竹市
文章: 2,309
|
引用:
降frame rate也是一招，一般15FPS應該還能看 順便跟大家請教一下：H.264 VBR encode是否沒有可變幀數這規格  |
|
|
