SK3875+PGA2311迷你小綜擴
前陣子朋友的文聲綜擴又掛了，主要的原因是會瞬間燒保險絲，直覺得猜想是晶體掛了

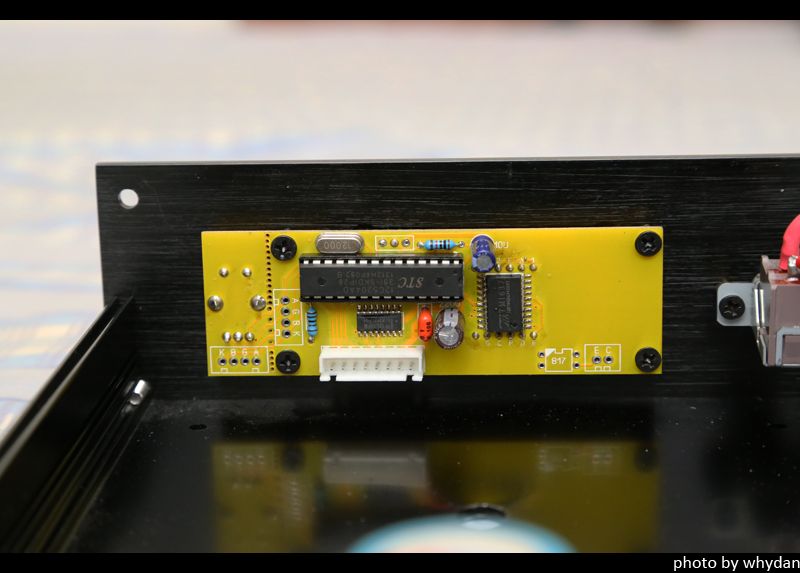

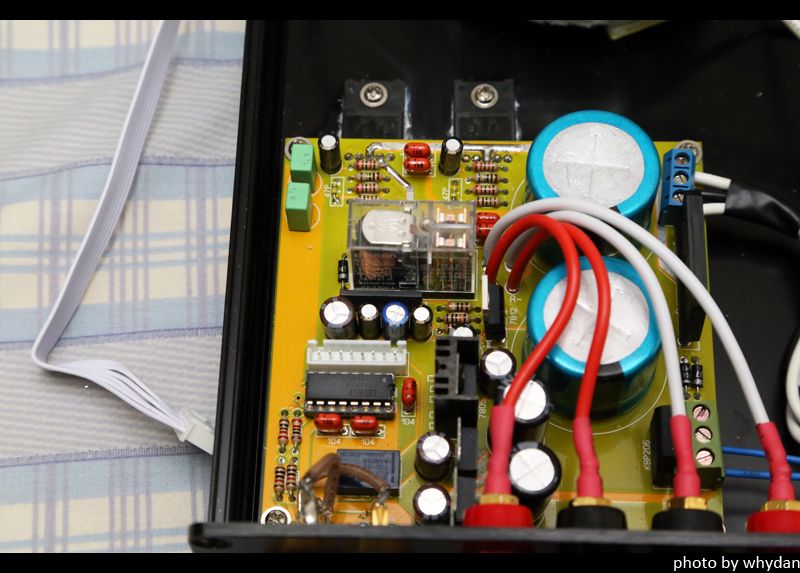

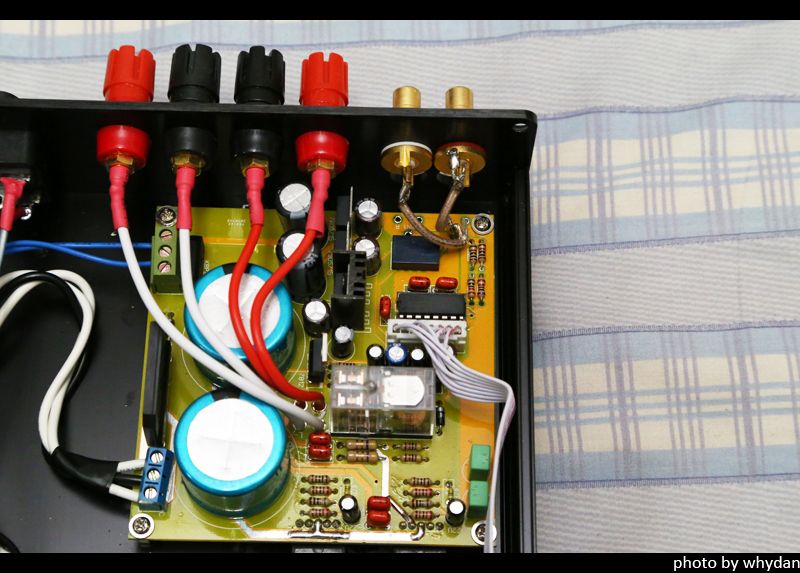

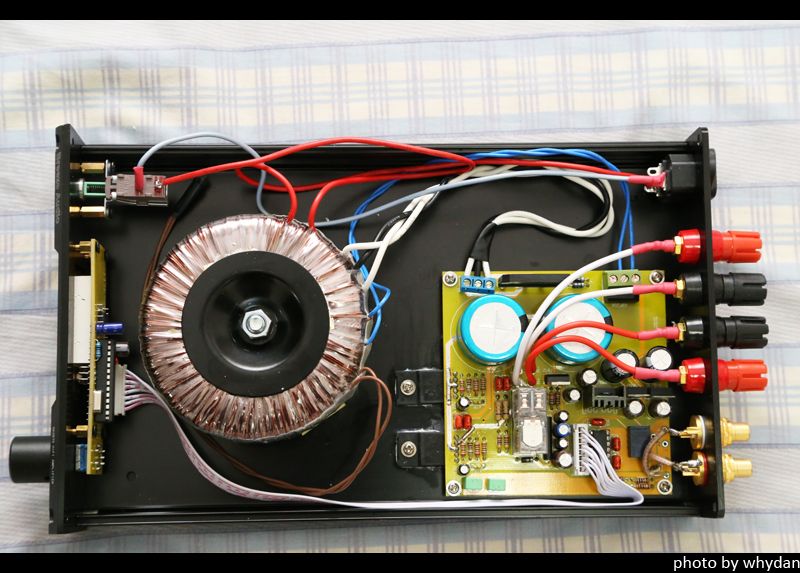

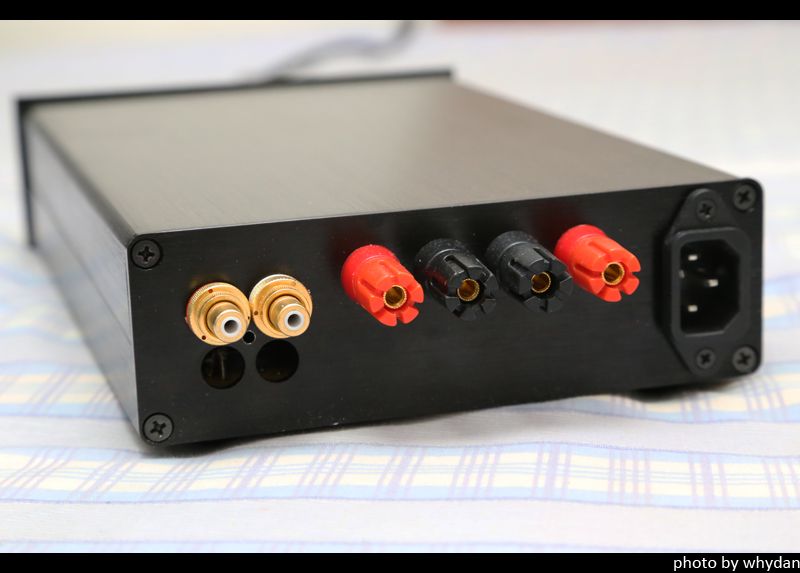

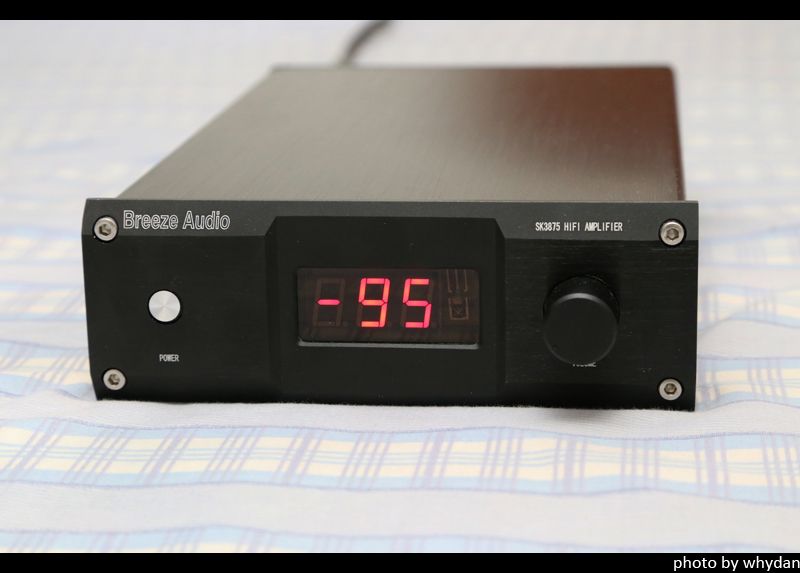

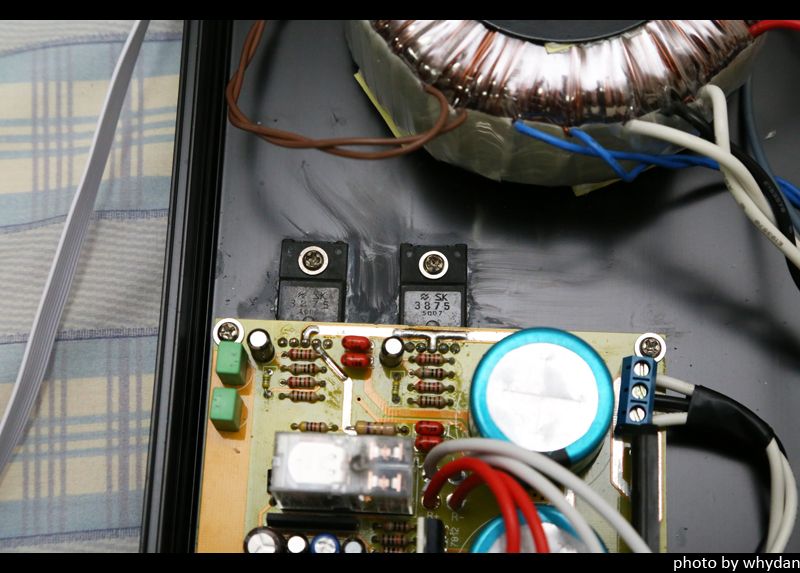

經過好一陣子的研究，確定是功率晶體掛了，除了鐵殼的電晶體外，還有其他元件也陣亡 跟其他朋友討論了一下，認為就算修好，能撐多久也是個問題，乾脆弄一台新的比較實在 剛好在淘寶上看到有人在賣這種整機的迷你綜擴的成品，在可以偷懶下就選了這台XD 廢話很多，直接看照片，簡單有型的面板  七段顯示器用來顯示PGA2311的音量，從-95dB到+31dB，數值為正就由PGA2311來放大 建議是當衰減器就好，放大就交給後端的電路作放大；另外這模組也可以遙控 背面，原本是兩組輸入，被我改成一組  附的是插件式的4P RCA座，我嫌他有點兩光，所以就拆下來改成銅製的RCA端子 一覽圖，請忽略那糟糕的走線XD  由於這台使用的變壓器只有220V，需要另外買一顆來換，不然就是要送去給人改繞線 不過我對於大陸製的變壓器品質有所疑慮，所以乾脆買顆新的台製變壓器比較實在 改的變壓器為AC24V*2 12V*2，雖然PGA2311是要AC 7V-0-7V，不過其實吃單組12V就夠了 特別要注意的是變壓器高度，最好不要超過45mm，直徑在100mm以內比較保險 輸入端，分兩組輸入，再用松下的繼電器作切換  雖然我是很想四顆都改成銅製的端子，但是擠不下去orz 另外那顆黑黑的就是PGA2311本體，這東西的左右誤差非常低，比傳統的VR好用多了 喇叭保護，使用UPC1237+歐姆龍繼電器  這台綜擴雖然小台，但也是包山包海的功能都作進去，相當適合懶人一族XD SK3875(拆機貨)，旁邊綠色為ROE 0.1uF金屬膜電容，作為輸入的交連電容  SK3875已經停產多時，市面上多為拆機貨(而且也找不到DATASHEET) 旁邊的主濾波電容用的是RUBYCON 4700uF 50V 控制面板，MCU使用8051base的STC12C5204AD，旁邊那顆TM1667 LED driver  雖然用七段顯示器看起來比較普通，這個模組比我之前買的PGA2311套件來的穩定多了 聲音的部分，可能是沒RUN開的關係，總覺得聲音有點粗，不夠細膩 雖然有人是說SK3875等同於LM3875，只是引腳比較粗，但聽起來我總覺得不太像 要說像LM3875，我覺得反而比較像LM1875，一樣是較粗的聲底，不過也可能是設計的問題 由於這台不是我要用的機器，朋友也覺得還OK，所以我也不再研究進一步修改的可能性 弄起來大約台幣4K，不貴體積又小推力也不錯，就入門級的機器而言，還算是不錯的選擇
__________________
這年頭，討論區商家比玩家多；外行比內行更有說服力；粗製爛造的葉珮雯比用心寫的測試文更多回應 開始學著多去解決其他人的問題來取代嘴炮，就當作是一種回饋吧! 還在抱怨為啥沒有新的文章沒有好的內容，何不想想自己貢獻了什麼？  再見!咱們夢裡見PS：你還在買雞排店的產品嗎....請睜大眼看清楚，以免成為下一個受騙的對象
此文章於 2013-11-26 11:59 PM 被 小壞蛋 編輯. |
|||||||
2013-11-26, 11:57 PM
#1
|
|
|
Power Member

加入日期: Dec 2002 您的住址: 台南歸仁
文章: 690
|
弄起來4K是指含大陸過來的運費以及新變壓器+端子的價格嗎?
__________________
鬼屋卡號:26566001 請自己拿去用 謝啦! 送GMAIL(50個)-送完為止-->07/05 02:20AM第12次更新   -->超好用的linux軟體路由器Pentium MMX 200 + 64MB RAM + 2.4G HD 搭載而成!!! |
||
|
2013-11-27, 02:10 PM
#2
|
|
|
Elite Member
加入日期: Dec 2003 您的住址: 偽大鬍子冰人XD
文章: 7,327
|
引用:
對，本體RMB 528，加購一個遙控器RMB 60，可以跟賣家說不要變壓器，可以扣65，運費弄來台灣大慨NTD 200左右 其實還可以再省一點，只是我變壓器買的瓦數比較大一點，再加上原本的變壓器忘了取消，所以才花到要4K，實際上大慨3.5k就弄的完 想當初我第一次弄LM3886，光備料就差不多這價錢，還不包含漂亮的鋁殼，怎麼說都很超值；唯一比較有疑慮的就是SK3875的品質問題
__________________
這年頭，討論區商家比玩家多；外行比內行更有說服力；粗製爛造的葉珮雯比用心寫的測試文更多回應 開始學著多去解決其他人的問題來取代嘴炮，就當作是一種回饋吧! 還在抱怨為啥沒有新的文章沒有好的內容，何不想想自己貢獻了什麼？ 再見!咱們夢裡見PS：你還在買雞排店的產品嗎....請睜大眼看清楚，以免成為下一個受騙的對象
|
|
|
2013-11-27, 02:31 PM
#3
|
|
|
Power Member
加入日期: Dec 2002 您的住址: 台南歸仁
文章: 690
|
丫新變壓器是在台灣繞的嗎?
__________________
鬼屋卡號:26566001 請自己拿去用 謝啦! 送GMAIL(50個)-送完為止-->07/05 02:20AM第12次更新 -->超好用的linux軟體路由器Pentium MMX 200 + 64MB RAM + 2.4G HD 搭載而成!!! |
|
2013-11-28, 03:28 PM
#4
|
|
|
Elite Member
加入日期: Dec 2003 您的住址: 偽大鬍子冰人XD
文章: 7,327
|
引用:
對，剛好在露天上有看到，不過就那麼一顆而已(因為我本來要買兩顆的) 如果要定作的話，120W的大慨也是一千初頭而已，跟買現成的差沒很多，如果要再省一點的話，就可能要用這種大陸製的成品 http://goods.ruten.com.tw/item/show?21310260814312 改天再買兩顆來研究看看這種的品質如何
__________________
這年頭，討論區商家比玩家多；外行比內行更有說服力；粗製爛造的葉珮雯比用心寫的測試文更多回應 開始學著多去解決其他人的問題來取代嘴炮，就當作是一種回饋吧! 還在抱怨為啥沒有新的文章沒有好的內容，何不想想自己貢獻了什麼？ 再見!咱們夢裡見PS：你還在買雞排店的產品嗎....請睜大眼看清楚，以免成為下一個受騙的對象
|
|
|
2013-11-29, 09:40 AM
#5
|
|
|
Elite Member
加入日期: Jul 2001
文章: 4,704
|
交連電容0.1uf，是有點特別了。
|
|
2013-12-01, 10:22 PM
#6
|
|
|
Elite Member
加入日期: Dec 2003 您的住址: 偽大鬍子冰人XD
文章: 7,327
|
引用:
我自己也覺得這麼作不是很妥當，交連電容的容值太小容易讓輸出的波型走樣，這點電子頑家前輩有實驗過了 http://blog.xuite.net/componentbeggar/twblog/123427857 不過他接的DAC是我幫他弄的，後來調整的OP取向也是比較厚聲的組合，也沒聽他在抱怨低頻不足的問題，所以應該是還好啦
__________________
這年頭，討論區商家比玩家多；外行比內行更有說服力；粗製爛造的葉珮雯比用心寫的測試文更多回應 開始學著多去解決其他人的問題來取代嘴炮，就當作是一種回饋吧! 還在抱怨為啥沒有新的文章沒有好的內容，何不想想自己貢獻了什麼？ 再見!咱們夢裡見PS：你還在買雞排店的產品嗎....請睜大眼看清楚，以免成為下一個受騙的對象
|
|
|
2013-12-08, 11:10 AM
#7
|
|
|
Elite Member
加入日期: Jul 2001
文章: 4,704
|
引用:
 會不會是對方客氣沒講、還是以為音色就是那樣呀? 清清沒低頻的音色說~ SK3875算是功率op裏聲音不賴的一款，早期很搶手，一顆新品約要三顆LM3875的價....其實聲音只好一點點。也可能你聽的東西都不錯，所以這個對你來說顯的不優了。 |
|
|
2013-12-09, 09:22 PM
#8
|
|
|
Elite Member
加入日期: Dec 2003 您的住址: 偽大鬍子冰人XD
文章: 7,327
|
引用:
這倒是不會啦，幾個朋友都是認識好幾年了，平常東西有問題要弄都我在處理，都是好友說一聲就行了 我是覺得這跟電路有關啦，像是回授電容的容值啦，放大電路上的阻值等等，不過因為一直沒有SK3875"真正的SPEC"，所以無從改起 平時我在聽的東西也沒多好，就是土砲的PA02而已，要比沒低頻PA02還更沒下盤，但是中高頻的細膩之處，SK3875就遠遠不如 對於聲音評價這件事，認識我的朋友都知道，要下評論我都會儘可能保守點，而不是買了什麼或改了什麼就說的飛天遁地宇宙第一之類
__________________
這年頭，討論區商家比玩家多；外行比內行更有說服力；粗製爛造的葉珮雯比用心寫的測試文更多回應 開始學著多去解決其他人的問題來取代嘴炮，就當作是一種回饋吧! 還在抱怨為啥沒有新的文章沒有好的內容，何不想想自己貢獻了什麼？ 再見!咱們夢裡見PS：你還在買雞排店的產品嗎....請睜大眼看清楚，以免成為下一個受騙的對象
|
|
|
2013-12-13, 02:39 PM
#9
|
|
|
*停權中*
加入日期: Aug 2011
文章: 701
|
恩 保留機構 換版子好像也划算
 pa03好像塞不下去 此文章於 2013-12-13 08:35 PM 被 +新同學+ 編輯. |
|
