1.5L 山寨版 Mac mini
會組這台是閒來無事,在尋找立人散熱改進方法時無意間發現, 之前看到這機殼時, 都覺得要特別訂製的零件, 太過麻煩與花錢, 不過剛好有看到一個窮人版的安裝法, 才想說仿效看看.
因為裝機過程不順利, 所以照片大多是裝完補拍, 將就看吧. 配件 CPU G1620 主機板 ECS B75H2-TI (2 Mini-PCIE, 2 SO-DIMM, Audio, Video, Gigabit LAN) Kingston 4 GB DDR3-1333 DDR3 SDRAM PLEXTOR PX-128M5M ATA Device (128 GB, SATA-III) 日本鐮刀 SCYTHE CPU散熱器 大手裏劍 風扇 裝不上的散熱器與風扇.  case 買了一個完整版與mark破損版 本來是打算將mark 改成power led燈, 不過想想晚上睡覺會太刺眼, 所以直接黏上膠帶, 上面灑亮光片.     內部絕緣用文件夾  主機板~~被這塊搞得快瘋了, 花了兩個星期debug. 工控規格的二手板, bios有問題, 只有接上板子零件有更換, 一定都要先做清除cmos的動作才能開機, 好笑的是, 清除cmos jumper調完後, bios設定還是沒變更, 真要歸零, 還得拔電池, 溫度顯示也有異常, 顯示是ECS B75H2-TI , 但bios版次也無法更新, 連ecs風扇軟體都顯示不支援 OOXX. 抱怨完後, 還是把板子留下來, 才1800新台幣不到的東西, 實在不想再花兩三百的運費寄回去, 也怕店家越修越爛. 總之就是多留一個clear cmos 的開關. 如果撇開這些惱人的問題, 其實這板子規格個人感覺很不賴. 2 X Mini PCI Express 1 X SATA3 1 X SATA2 4 X USB3 19V筆電dc孔           實際組裝時, B75 晶片散熱片太高了, 要換成矮的    本來有購入一些散熱器與筆電用風扇想仿效網上文章進行改造, 無奈怎麼試, 都無法很好固定住, 最後只好拿12cm fan 從下方進氣, 後方排氣. CPU散熱受限於高度(需<1cm), 換成45mm X 45mm X 9mm 散熱片.  裝好後忘了拍, 有機會再補拍吧. 正面  背面上12cm fan, 周圍先用膠帶封住  高度~約比正常mac mini高5mm  後面IO暫時裸空, 假日再想看看怎麼處理. 測試 室溫24度, 主機板溫度顯示有問題, fan speed固定1000rpm 待機cpu:56度, 耗電19W 燒機cpu:80度, 耗電31W   原本是想來個I5-2500K燒機測試, 看這種溫度, 鐵定破百, 就不試了. 心得: mac mini真的不錯看, 使用起來也安靜, 只是組裝過程很累人, 實際使用起來其實有些不便, 因為個人是拿來當上網+輕度下載機,所以常用到usb, 沒有前置孔有點麻煩, 開機也是, 不過看到一台這麼小台, 很有成就感, 整台費用其實也不貴(不算嘗試過程多買的散熱器與風扇的話). 此文章於 2013-11-23 12:33 AM 被 windhm 編輯. |
|||||||
2013-11-23, 12:30 AM
#1
|
|
|
Power Member
加入日期: May 2005
文章: 506
|
引用:
如果從上述配備來推測，你並不是要拿來跑黑蘋果，不然CPU得更換為對應Intel HD3000以上的款式。 另外以這個組合，是否還空間安裝2.5吋硬碟? 我也有看過仿Mac Mini的黑蘋果組合，覺得如果以價格/功能完成度來看，並沒有比Mac Mini省很多。如果是為了Mac OS, 我覺得比較好的選擇會是選mATX/ATX的板子來裝， 不然就是找Mac Mini。 |
|||
|
2013-11-23, 09:35 AM
#2
|
|
|
Senior Member
加入日期: Oct 2004
文章: 1,387
|
引用:
我個人對蘋果的東西並無偏好, 從來沒買過它的任何東西, 純粹是剛好覺得這機殼好看, 試著裝看看, 甚麼是黑蘋果?? 是否還空間安裝2.5吋硬碟? 如果是7mm硬塞到角落或許有機會, 頂多是風扇往下多過2mm, 不過這種高溫且旁邊有風扇的震動, 應該很快就掛了, 所以我是直接用usb3外接硬碟. 如果以價格/功能完成度 來看, 我也覺得直接買mac mini 就好, 但我不追求完成度, 這台是自用的, 好玩就好, 而這台費用 cpu+msata ssd+ram約 5600, case+mb+power約 3000, 對於長時間上網使用的我來說, 是個讓人可以接受的價位. |
|
|
2013-11-23, 12:08 PM
#3
|
|
|
*停權中*
加入日期: Nov 2012
文章: 1,050
|
要玩這個殼，那個散熱器必須是專用的！
  關鍵字在淘寶是mac mini 原廠散熱器 不貴，大約RMB:110，聽說可以上到I7，不過我沒用過就是。 但是CPU位置得量一下或給主板型號請商家幫你量看看，不然有可能會卡住  另外你PSU是用哪一個？是Pico-PSU嗎？ 此文章於 2013-11-23 12:16 PM 被 KGB 編輯. |
|
2013-11-23, 12:09 PM
#4
|
|
|
Senior Member
加入日期: Oct 2004
文章: 1,387
|
引用:

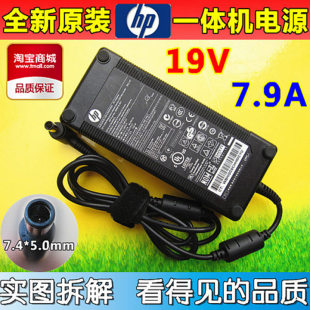

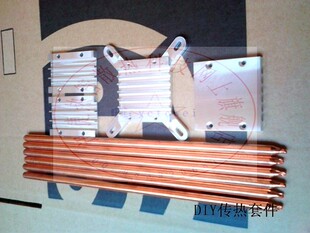

你說的我知道, 我覺得太貴了, 不值得. 我之前的 eeebox 也是這種筆電型散熱, 若風力要夠, 這種風扇都很吵, 12V pwm的都很厚約30mm, 5V pwm的轉接又很麻煩, 我也買了好幾個, 不是風力太小就是太吵, 上I7, 會魔音穿腦到自己先哀戚吧, 淘寶網上賣的人那麼多, 都沒人敢把燒機資料show 出來. 如果真的要上高階cpu, 我會直接買夾片式熱管自己搞吧.  PSU用hp 150W的, 本來想說日後有機會上i5, 不過想想也是多此一舉, CPU再好, 也上不了顯卡.  此文章於 2013-11-23 12:42 PM 被 windhm 編輯. |
|
|
2013-11-23, 12:38 PM
#5
|
|
|
*停權中*
加入日期: Nov 2012
文章: 1,050
|
引用:
要用這殼這本來就不用想顯卡了，在過來燒機也不用想太多一定爆溫（原廠的mac mini溫度也不低溫）。 只能選APU或Intel 3000以上，文書上網或HTPC用途，所以你是用Pico-PSU然後外面接那個HP變壓器？ 此文章於 2013-11-23 01:02 PM 被 KGB 編輯. |
|
|
2013-11-23, 12:58 PM
#6
|
|
|
Elite Member

加入日期: Apr 2004 您的住址: 港都
文章: 6,019
|
引用:
這片板子已經內建DC-DC，所以只要直接餵ADAPTER就好  |
|
|
2013-11-23, 10:58 PM
#7
|
|
|
*停權中*
加入日期: Nov 2012
文章: 1,050
|
引用:
阿阿∼沒注意看板子∼ |
|
|
2013-11-23, 11:10 PM
#8
|
|
|
Senior Member
加入日期: Oct 2004
文章: 1,387
|
引用:
而且是跟筆電相同的19V, 不是立人那種12V的 , 相對上省空間與好買多了. thin-itx板 目前看到的好像都是這種規格, 不曉得是不是有甚麼特別原因? |
|
|
2013-11-24, 06:12 AM
#9
|
|
|
Senior Member
加入日期: Oct 2004
文章: 1,387
|
引用:
如果有空可以去看一下這種thin-itx 的規格與接口 設計上其實比一般ITX板來的實用多了 hdmi, display port, usb3, 19V DC口, 全高2.5cm, LVDS(這個好像可以改成一體成型機) 可惜的是, 台灣找不到XD |
|
|
