[紀實文] DEMAC-AC700 27/28日 彰濱風力發電廠
大家好

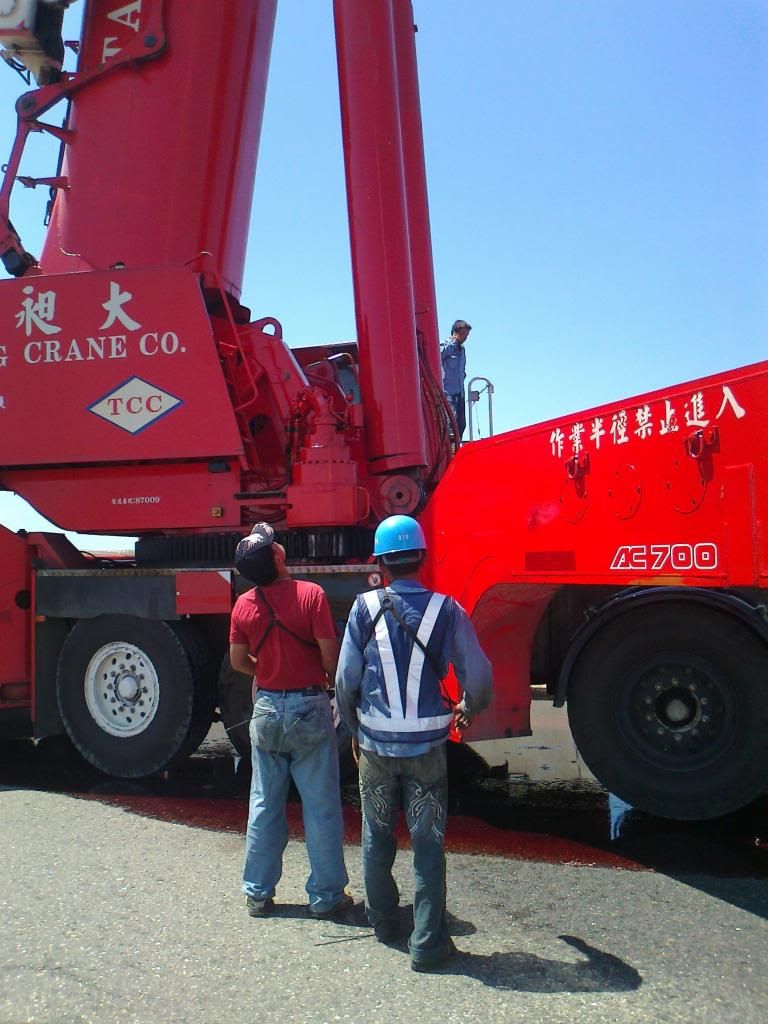

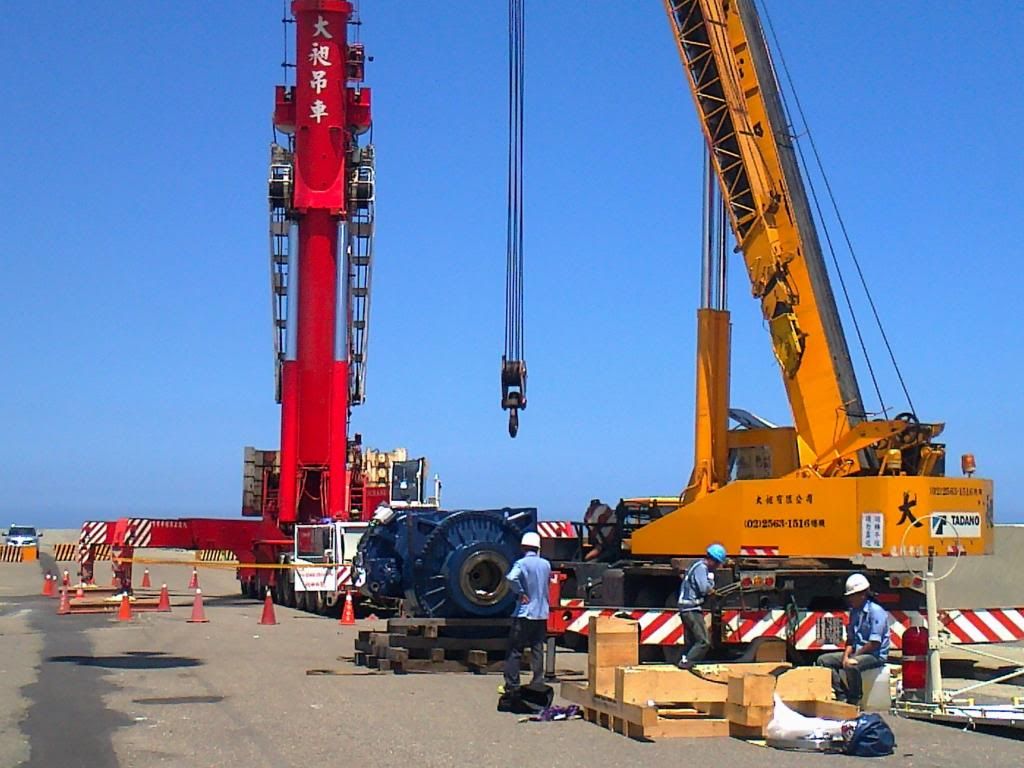

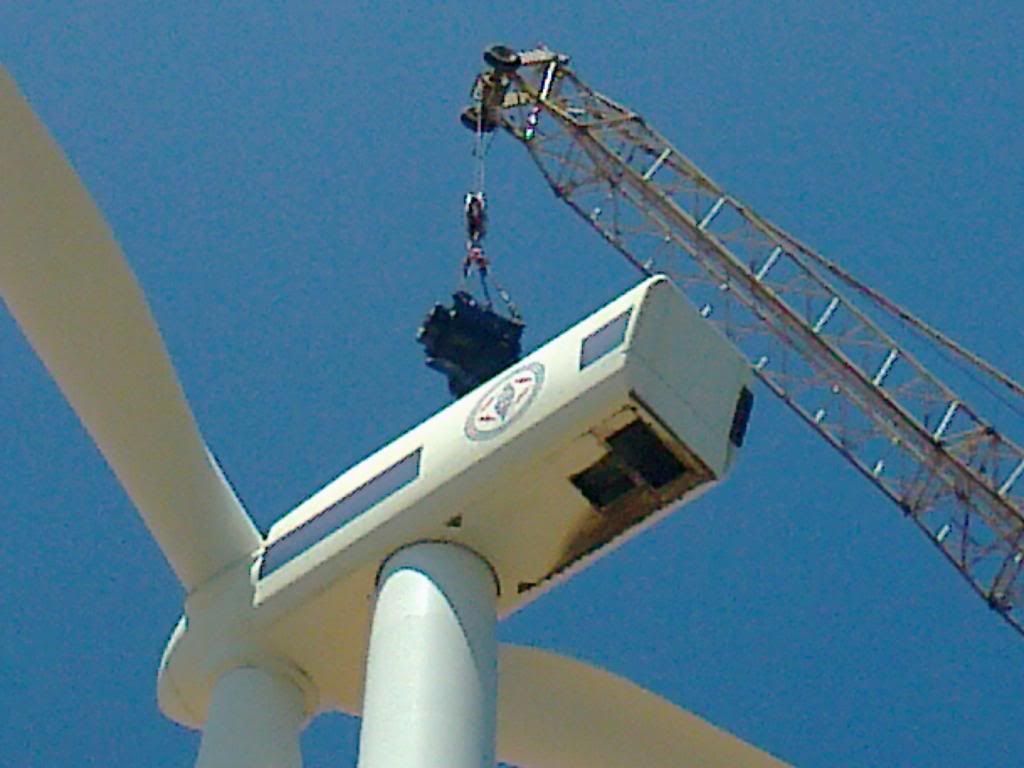

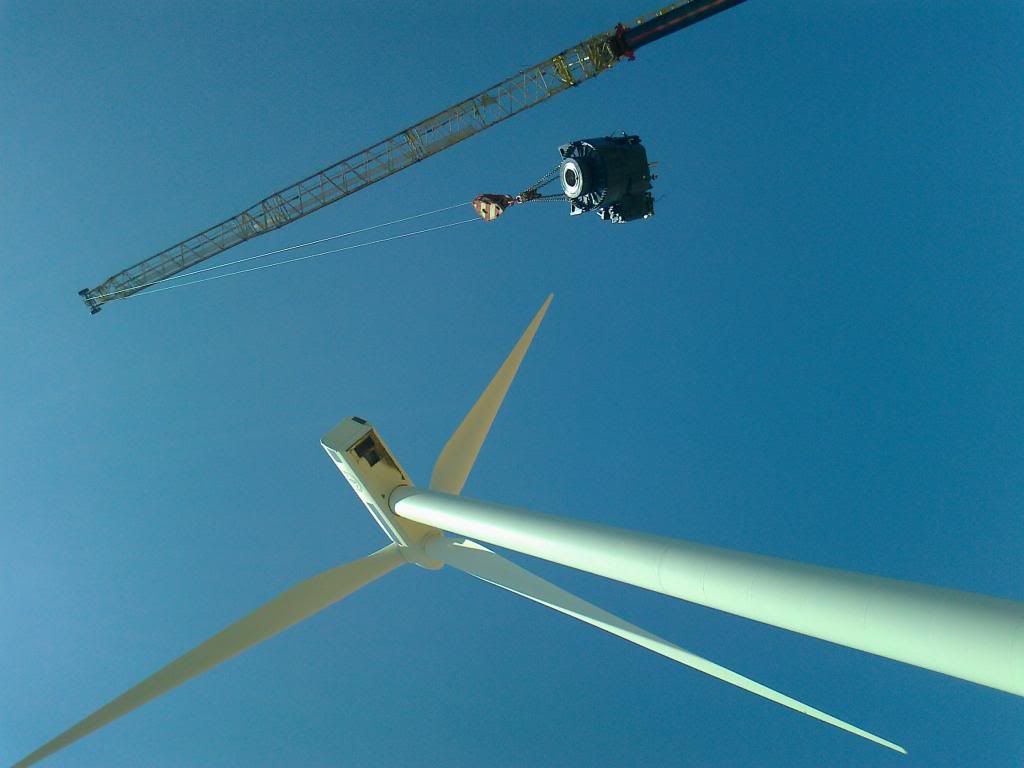

 ，既上一篇紀實文之後，於前天跟昨天(06/27-06/28)本人前往參與彰濱風力發電廠的台電風力發電機零件更換作業，工作之餘拿起手機拍下作業情形並寫下此篇記錄  此篇就有上一篇網友所提到的"蝴蝶臂" ============================================================  工作前一天，吊掛手大哥正在利用電腦進行模擬(圖片中非本次的工程) 至於模擬跟建構什麼數據之類的，用看的應該就看得出來啦，這就就不再多作介紹了 ============================================================  27日，我們從五股車廠早上七點出車(吊車似乎是早上六點還五點就出發了) 於中午12點多到達現場，日正當中，真是差點沒被熱死...  ==========================================================  開始前置作業囉！ ==========================================================  本次要吊掛進行更換零件的風力發電機，60米高。   大紅(AC700)的零組件，由四台聯結車載運，車頭都是43噸五軸車，全部都是滿載  ==========================================================  組裝大紅的零組件，以及前置作業需要一台45噸級的吊車來幫忙，真的很麻煩  ==========================================================  蝴蝶架的頭段安裝，這張拍的過曝了不好意思  小黃正在吊蝴蝶臂頭段，由助手進行引導跟校正。  就是這樣裝上去的  ，上下各兩個洞，左右各一，一共四個PIN座再加上中間的"鐵截仔"的一支，每一段會有五支。 裝上之後，用大鐵鎚把PIN打入洞中在把叉銷插入，即安裝完成 安裝中會有卡卡的情況都還得收/放wire, 降高或者升高姿態 這算是很細的工，危險性也十足，一不小心有可能就夾傷或者撞傷或者跌下來.. PS: PIN的材質為高碳鋼，我忘記拍了，約30公分長，5公分寬的圓形物 重量大概10公斤up , 聽師父說 ... 一根新台幣6萬 。==========================================================     安裝過程持續中，蝴蝶翅膀張開啦   ，張開蝴蝶臂的時間約30分鐘這段期間就是不斷的校正校正再校正。 然後拉wire，打PIN，...等等 ==========================================================  安裝完成後，從尾段拍過去的樣子 ==========================================================   助手正在頭段用前絞盤PIN，拉導引wire跟電線。 皮膚都曬黑反紅，就知道太陽多大了 ==========================================================  這條細鋼纜少了可不行，如圖中所示 要把主鋼纜從吊車拉那麼一大段距離到頭段，不是三、五個人一起拉就可以搞定的事情 ==========================================================   於頭段的電箱，這裡到時候會安裝風速計、最高限制感應等等之類的東西 電線會拉到吊車本體的插座進行連線，即可在吊車駕駛艙中透過螢幕看到相關資訊了 ==========================================================   最前面頭段的輪胎似乎是飛機胎，風車國來的  ==========================================================  ==========================================================   ==========================================================  改鉤作業中。照片中不難看出來每個人全身都是濕的... ==========================================================      開始舉臂啦！看到這邊，前置作業終於完成了 但也下午五點了 另外，黃色張開部分這叫蝴蝶臂，前端就是桁架，俗稱的『硬溝仔』 白色的則是人字臂，是可以左右張開的。 ==========================================================  抬頭一拍    ==========================================================   就快到收尾的時候，出了一點小狀況，助手看到迴轉盤處都是液體 感覺不對就臨時喊停(幸運的是此時進度已經差不多了) 後來打開機械艙蓋才知道有個高壓柴油管破了洞 不過幸好有備料...不影響隔天的作業 ==========================================================      本日(27)收工前到處亂拍..這時候大家就是坐在陰影處好好喝杯涼的打屁休息 稍晚我們就去台中清水的某家旅館投宿了。 ==========================================================  隔日一早，我睡到七點，到現場的時候已經要八點了 前置作業沒有參與到，吊掛手跟助手們好像六點多就到這邊開始準備了。 這張圖是我剛到現場的時候拍攝的。 ==========================================================  本日的主角啦，就是這個東西...風力發電機的GearBox(齒輪箱) ==========================================================   由於這時候在忙，得參予綁鉤，就沒辦法再多拍了... 吊掛中由地面上兩名助手拉著導引繩(因為風大，作業高度又高) 此舉是為了加強吊掛物的穩定，此時吊鉤正在上去主機處要把要更換的零件跟頂蓋吊下來。  移除頂蓋。 ==========================================================   吊掛作業中。 ==========================================================    這邊是我進入風力發電機內部，由於很多零件是規定不能拍攝的(包含吊下來的蓋子) 這邊就只能跟各位說個抱歉囉  ，要不然其實很多新奇的玩意我也很想貼上來，可惜就是不能拍 只能拍拍入口跟從裡面照出去的樣子。  不過這個內部照就倒是可以 ..抬頭一拍 ...其實是有個人籠升降機可以用不過因為為了作業安全已經把整個塔台的電力給切斷了 必須用爬樓梯的爬上去...上面就是風扇、齒輪箱、發電機、變壓器等零組件 然後風機的屁股有個洞，可以開起來，有個立定式吊機可以吊小零件上來...  爬得快掛了 ==========================================================  吊上去啦... ========================================================== 吊上去之後，頂蓋復原，然後按照完全相反的流程再走一遍，我就沒繼續再拍了 整體作業完成已經下午四點多了... ...感謝各位觀看... |
|||||||
2013-06-29, 01:47 AM
#1
|
|
|
Amateur Member
 加入日期: Dec 2003
文章: 33
|
原來風車裏頭是長這樣
真的長知識了 |
||
|
2013-06-29, 02:09 AM
#2
|
|
|
Senior Member

加入日期: Dec 2001 您的住址: 魯西伐
文章: 1,103
|
好新鮮喔~
 那個管子的裡面原來可以進去. 好像法國老式戰艦的戰鬥桅杆,想像那樣的感覺.
__________________
~我要去伊斯坎達爾星~ |
|
2013-06-29, 02:10 AM
#3
|
|
|
Silent Member
加入日期: Feb 2013
文章: 0
|

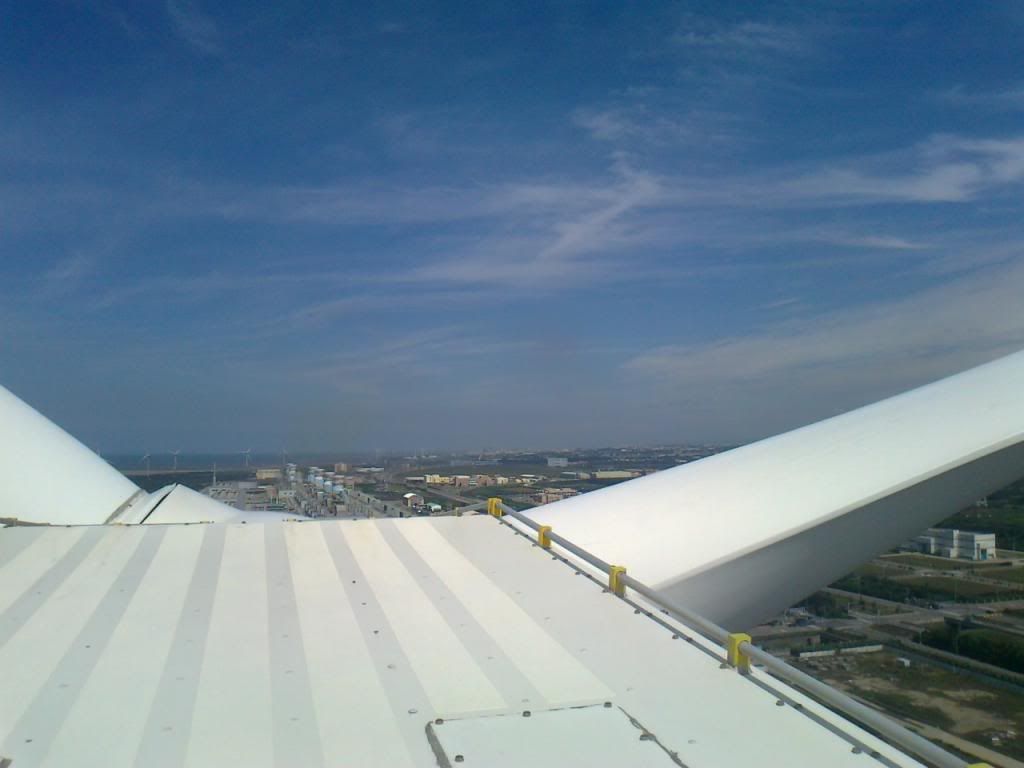

休息時看風景

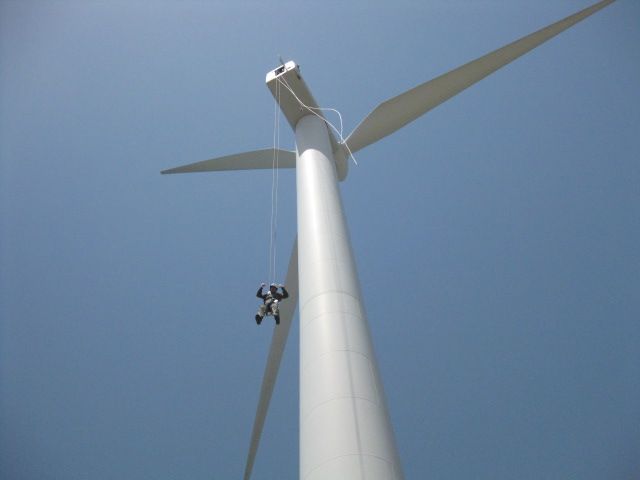

 每兩年跳一次  現在很少爬了~之前沒升降梯天天爬  兩年前的你們    此文章於 2013-06-29 03:07 AM 被 無賴男二世 編輯. |
|
2013-06-29, 03:03 AM
#4
|
|
|
Silent Member
加入日期: Feb 2013
文章: 0
|

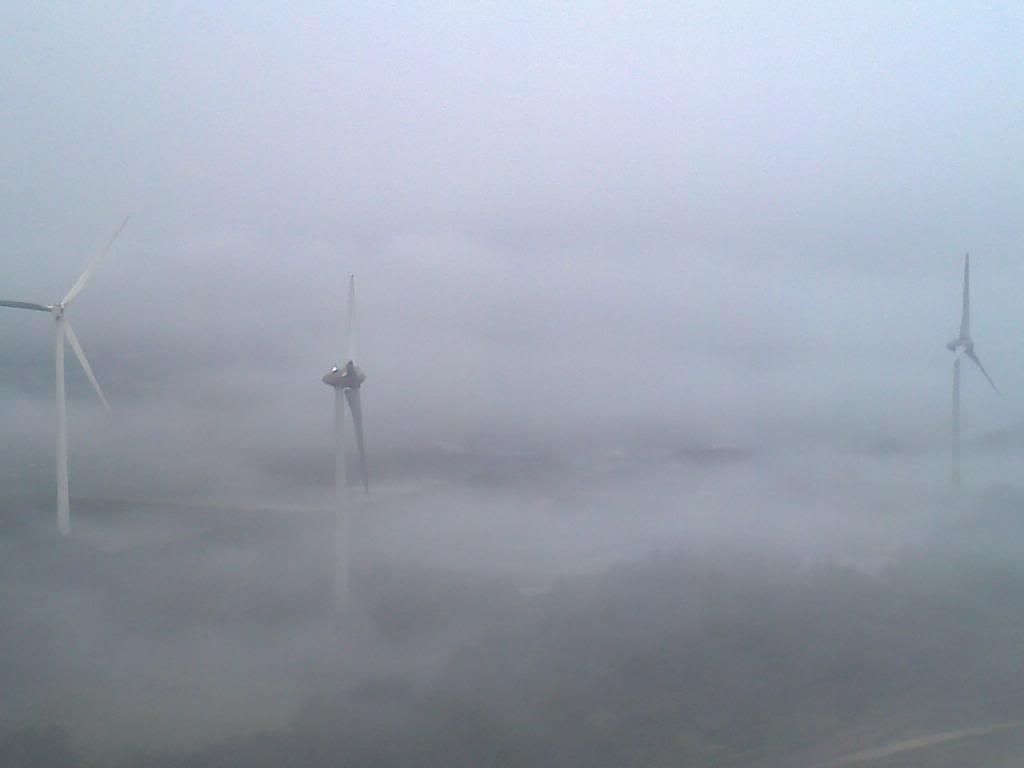

休息時看風景

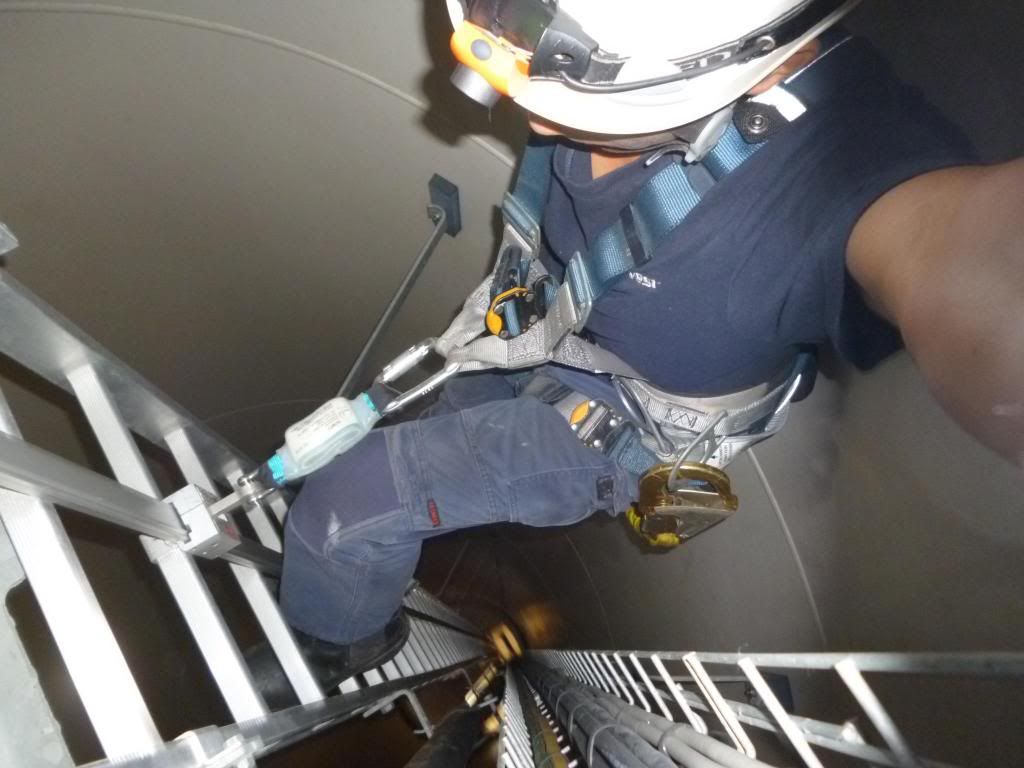

  現在有電梯了不用像以前天天爬  每兩年要跳一次!!  此文章於 2013-06-29 03:21 AM 被 無賴男二世 編輯. |
|
2013-06-29, 03:17 AM
#5
|
|
|
Silent Member
加入日期: Feb 2013
文章: 0
|
兩年前的你們
    |
|
2013-06-29, 03:21 AM
#6
|
|
|
*停權中*
加入日期: Mar 2008
文章: 5,843
|
辛苦了
|
|
2013-06-29, 05:43 AM
#7
|
|
|
*停權中*
加入日期: Oct 2011
文章: 72
|
難得一見的好文，比只會轉貼新聞的強太多了。
這種又大、又重的工作確實要讓專業的來，讚啦！ 此文章於 2013-06-29 05:46 AM 被 Pablochu 編輯. |
|
2013-06-29, 05:44 AM
#8
|
|
|
Major Member
加入日期: Nov 2003 您的住址: 30號番地
文章: 194
|
這篇讓我想到了國家地理頻道的極限維修大挑戰系列節目
裡面有一集也是在講風力發電機
__________________
移開一根木 我就在這裡 搬開一顆石 就能找到我 我不在石與木所構的建築裡 而在你們的心裡 |
|
2013-06-29, 08:22 AM
#9
|
|
|
*停權中*
加入日期: Mar 2013
文章: 392
|
妓者, 快來抄..
啥..不夠八卦... NND |
|
2013-06-29, 08:45 AM
#10
|
|
