這也可以扯到小朋友身上喔....我也來幾句嘮叨話好了
我覺得現在的小朋友有點欠罵.當然指部分的啦
安親班的小朋友作業沒寫.
師:為什麼不寫.
徒:不會寫啦.
師:@#%$%$(直接給它罵到哭).隔天是老師被家長罵......

我教親戚小朋友重灌電腦時..竟然一樣畫葫蘆..這不是我賺錢的行為懶的罵.小學5年級的...
到現在它們家電腦壞的幾個月間...天下太平阿...成績進步不少

我亂
同樣都是C
就是鑽石比紙貴

引用:

作者fusopada

198x年代，米帝I廠把商標用數十個原子坎在基版上;
199x年代與其他學術單位與個人得諾貝爾物理獎;
200x年代利用其know-how開始高階代工，換取利潤;
與時俱進的恐龍級企業不能忽略其生存之道。

猜猜IBM跟NV收多少錢 :D

製程微縮也是降低成本的方法之一
AMD位於德國得烈士敦的Fab36工廠，將在10月14日正式投產，這也是AMD在得烈士敦設置的第2家芯片工廠，AMD為此投入了25億歐元的資金，Fab36將專門用來生產65nm工藝的處理器芯片。
AMD將在2006年開始生產65nm工藝的處理器產品，AMD的競爭對手Intel，也將在同期拿出65nm工藝的處理器產品。
http://www.pcpop.com/doc/0/106/106747.shtml
德國Fab36介紹圖多!!

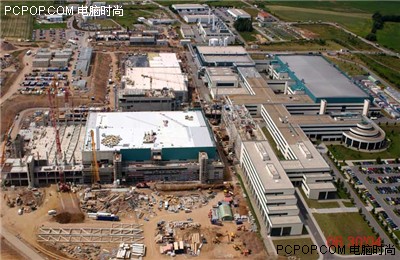

俯瞰建設中的Fab 36

一些離題太遠的就煩請轉移到78區另闢主題囉..不然如果每個人一直離題的話那不就失去了開此版的意義了

引用:

作者fr142666

1wafer 12" wafer 面積約300mm 而一個foup 可裝載25 pcs wafer
2chip yield 越高在一片wafer可取得使用chip顆粒就越多
3制程 n90製程與.13制程下在一片12"wafer所生產出單顆chip面積以300mm來計算 n90就比.13多產出許多顆但必須在n90與.13良率不變前提下
4 從晶片生產到封測最快好像不用30天
5 fab廠都是24h生產一台機台至少run 2-4批貨
當1+2+3+4+5 則7千5百萬顆來說30億 10年內就一定回本這是小弟的觀點

1.12"wafer面積約300mm.....這句話沒人看的很怪嗎??不過我知道12吋大概是30公分
2.這...~"~也太明顯了..良率越高一片wafer當然有更多的chip可以用。(如果我自己一個人投籃命中率80%我是不是到NBA就天下無敵了?說起來容易做起來難ㄚ!)
3.90nm製程跟130nm在良率不變前提。這還要考慮IC design吧~沒有在賣130nm的prescott吧!!
4.沒聽過不予置評....不過ATI的R520好像在那邊叫囂很久了~
5.這句話被前輩釘過了...就不用我說了~~~~

這邊又不是生產越多就賺越多?也不是產能利用率永遠滿載?這種牽涉到科技與經濟問題如此複雜~應該不適用小學生的算數就可以解決吧~~~

:think:那微軟的作業系統成本多少?
應該不到U$1吧!!
您這種說法有點...

上面那篇兩位不知道在說啥 :confused: 12吋面積是300mm這個會很怪??面積算一算就是這樣捏 :jolin: :jolin: 還有IC Design跟製程有太大關係嗎?就拿到moudle然後就一樣搞阿，哪有差....又不是每樣參數都是自己決定，可能這種大單子可以自己要求修改模組，但這跟3點不知有何關係... :jolin: 還有工廠都不用成本歐，晶圓不用錢??都穩賺的就是了 :flash: 生產線都匯填滿歐...那為何AMD不要自己來，要叫人家來代工，一個公司單一產品，如果沒有像Intel那種規模，填不滿生產線，是會掛點的捏，SIS應該是一個不錯的例子，什麼一個成功的男人就是要有一座晶圓廠，蓋完之後捏...現在怎樣了。

引用:

作者lightgreen1983

看不懂你在說啥？觀念都錯，難怪被釘

引用:

作者ewings

我相信手頭有笨蛋一代鑰匙圈的人應該不少

鑰匙圈:
Cyrix 133+ 一枚
P-200MMX 一枚 (全部就他最貴 :flash: )
K7-500 一枚 (這個當鑰匙圈很猛 :D )
Duron 1G 一枚
K7 XP1600+ 兩枚
K7 XP1800+ 一枚

:D :D
