[分享] P8Z77-I DELUXE + Phanteks PH-TC14 +SG08 小鋼砲
手邊的空間很壅擠~決定換一台小主機使用!

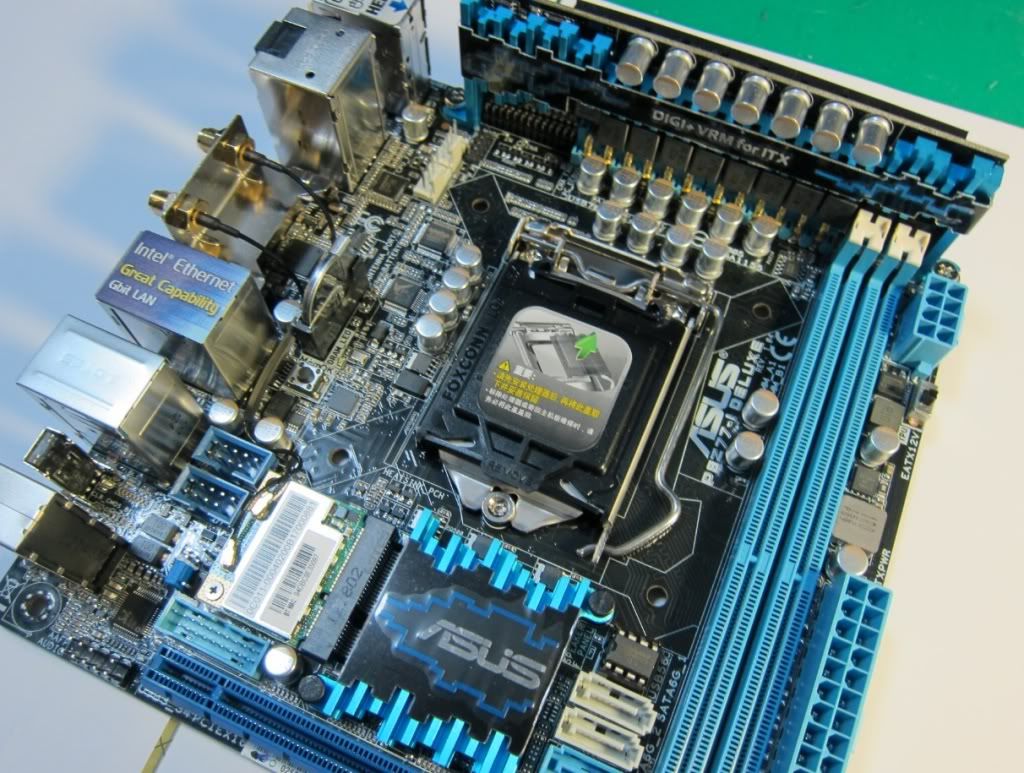

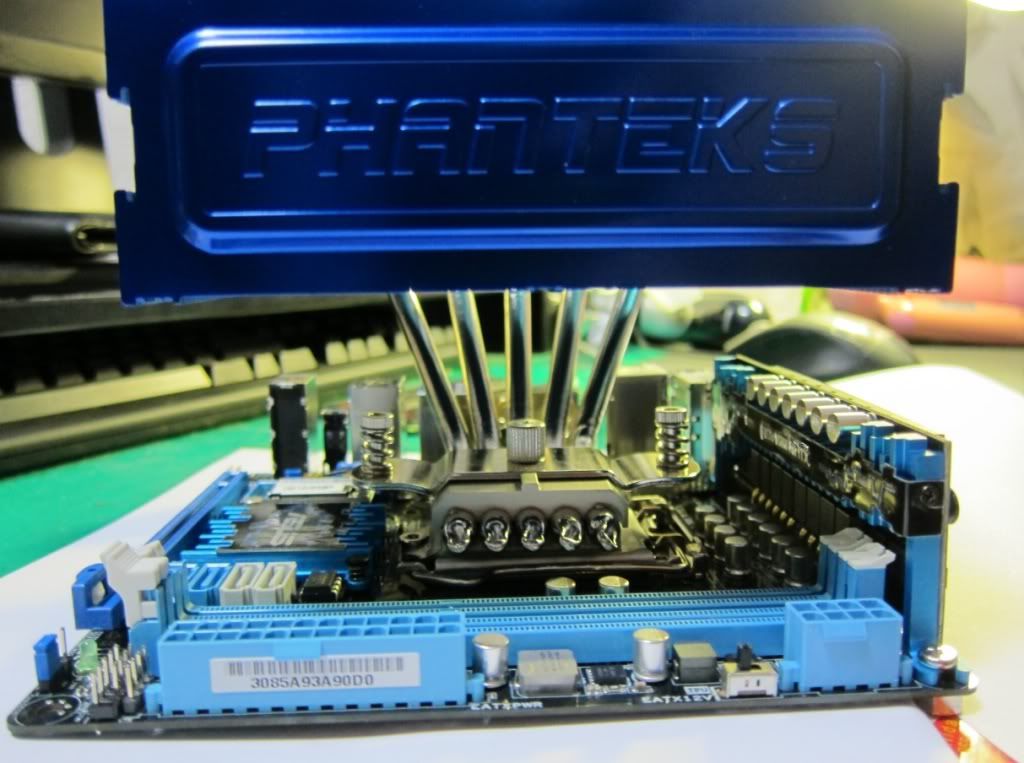

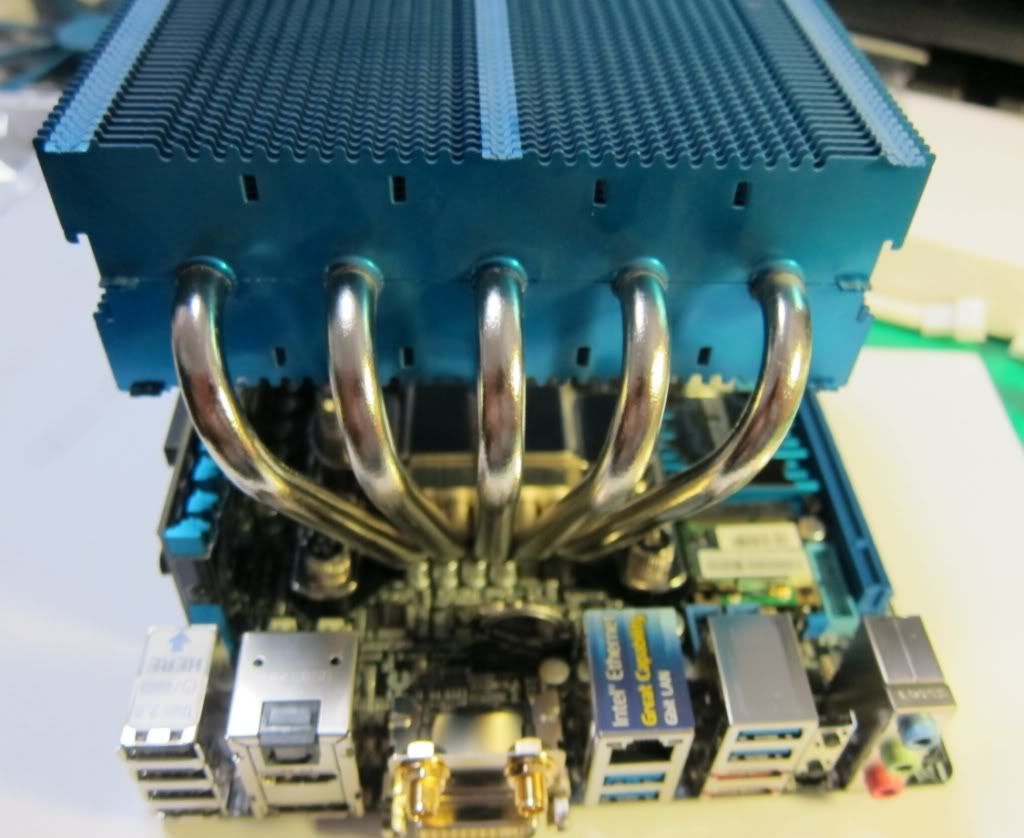

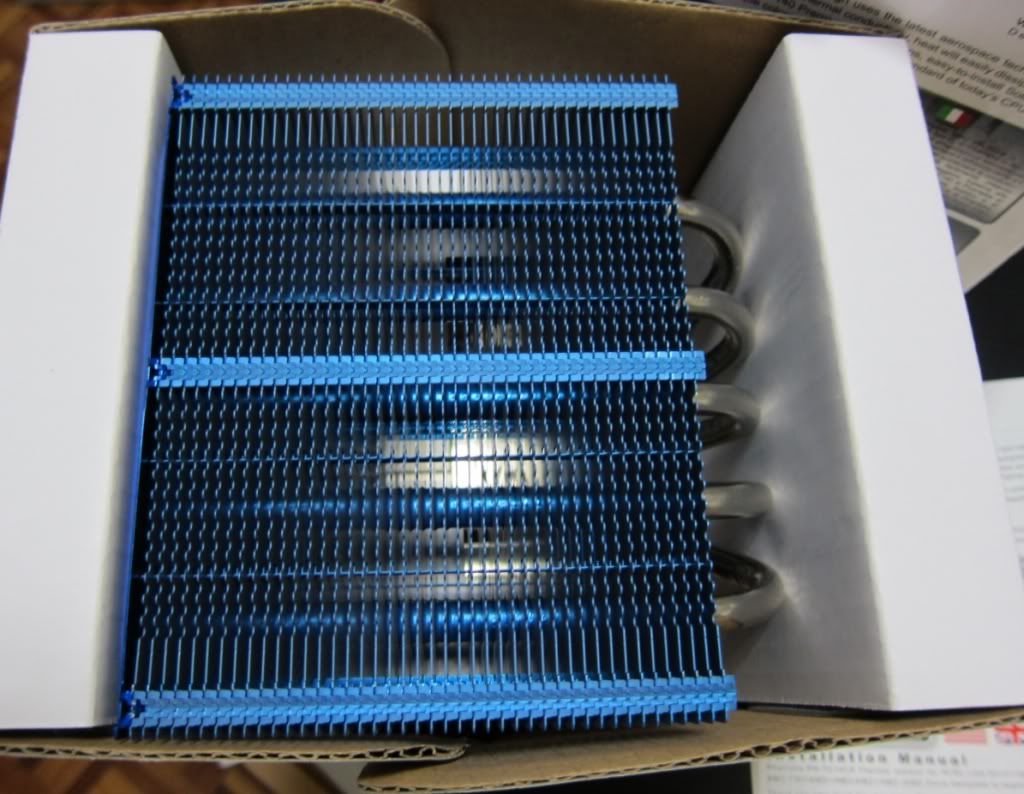

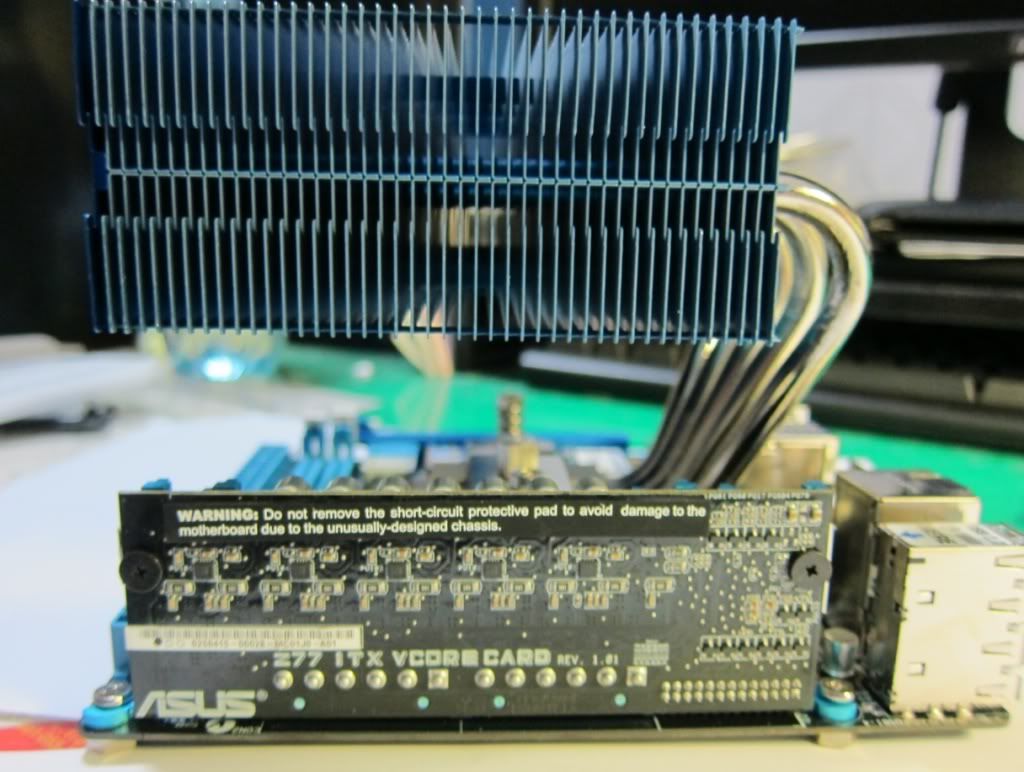

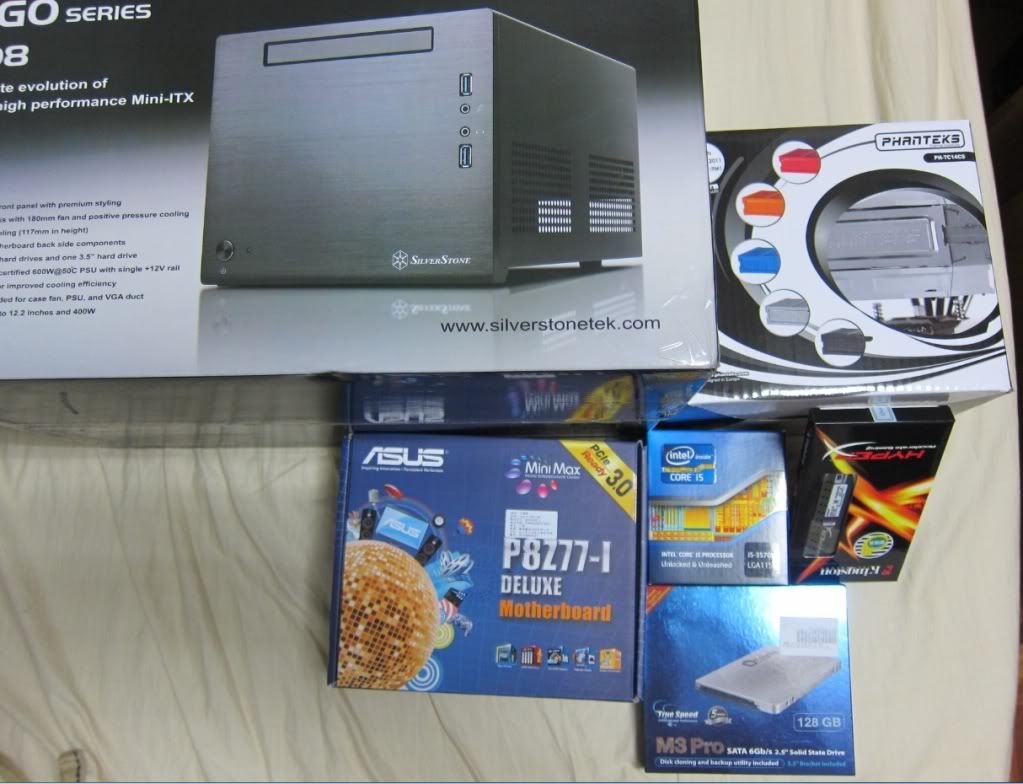

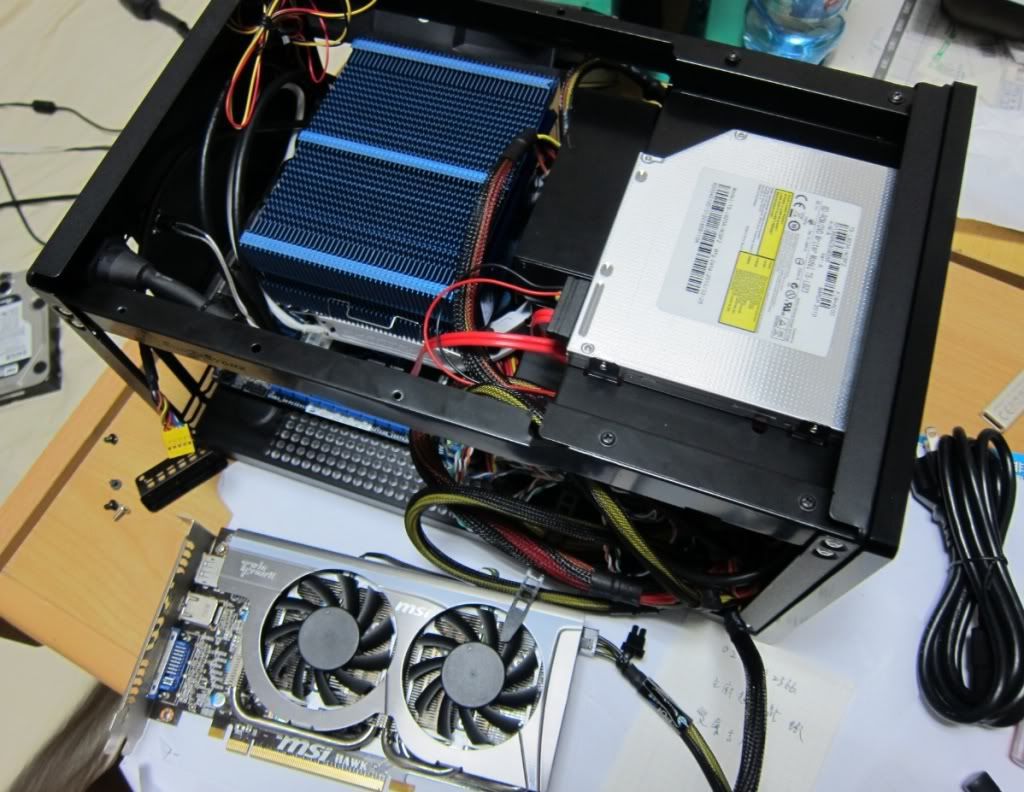

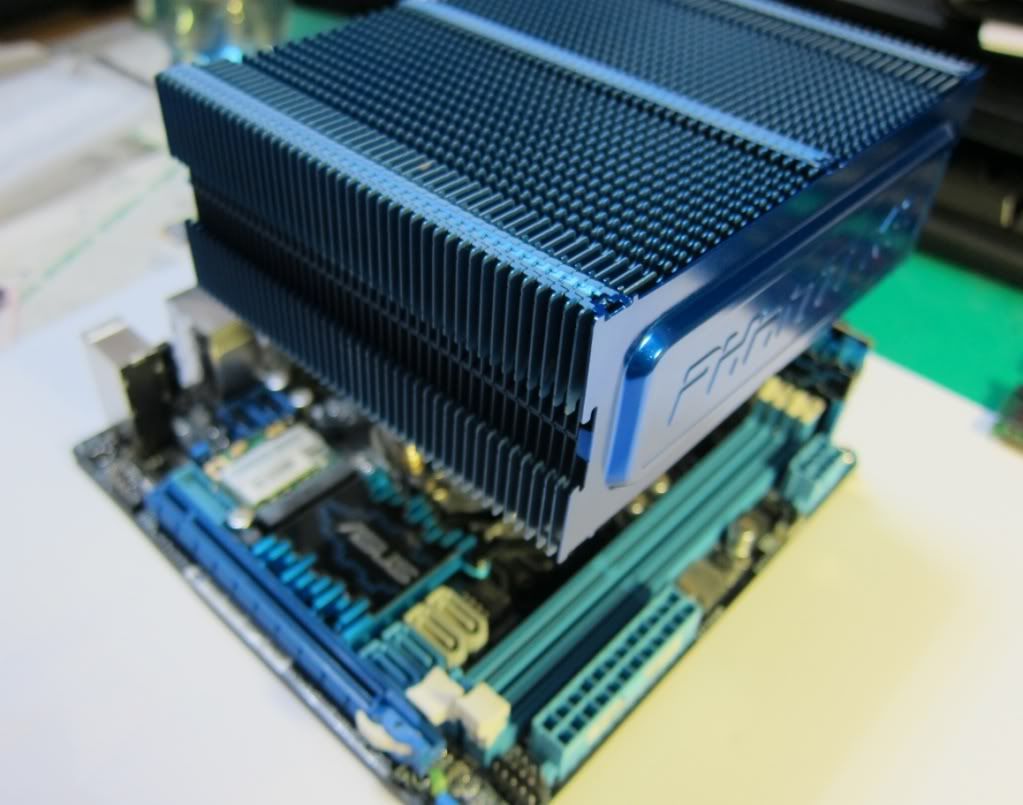

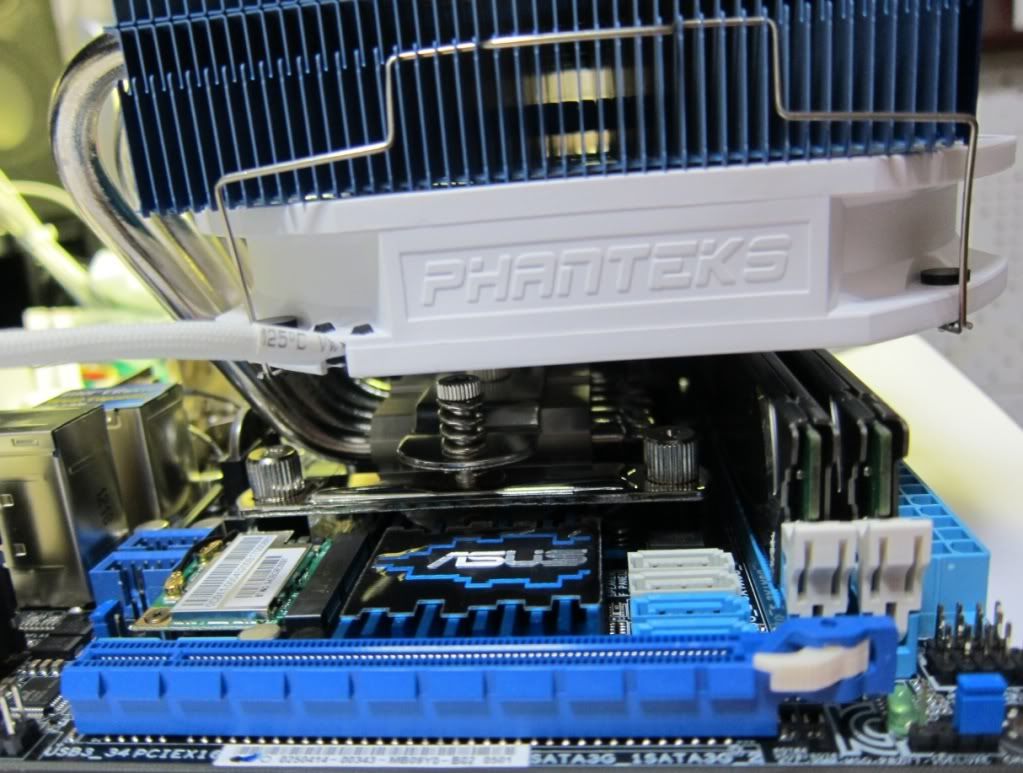

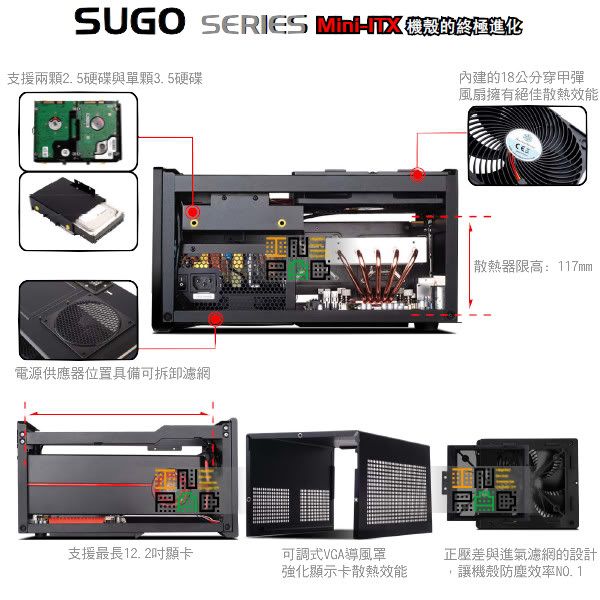

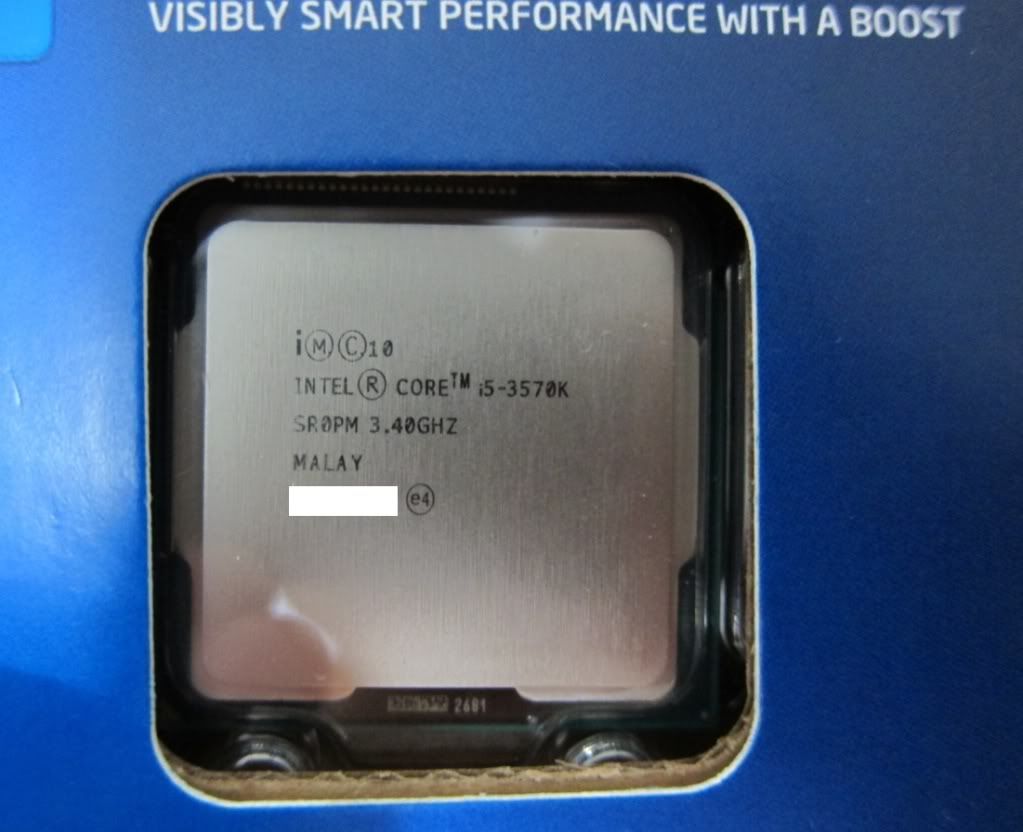

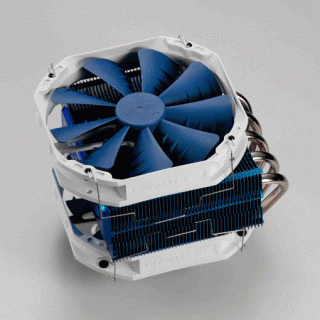

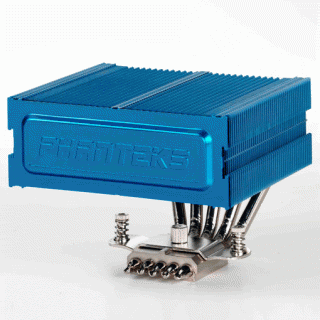

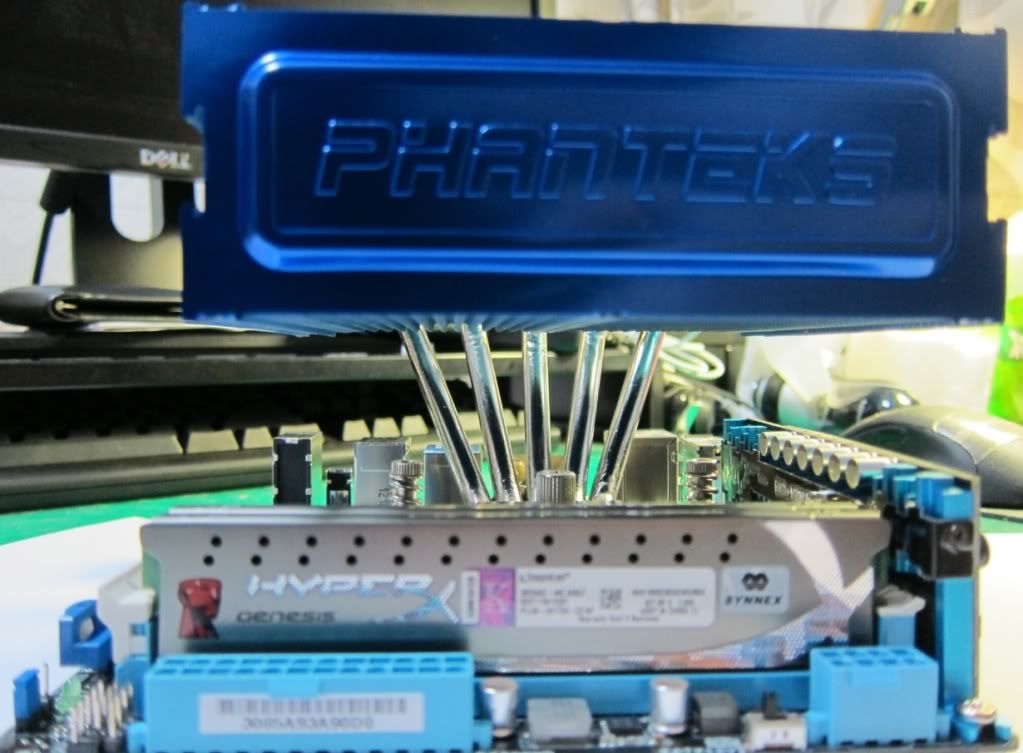

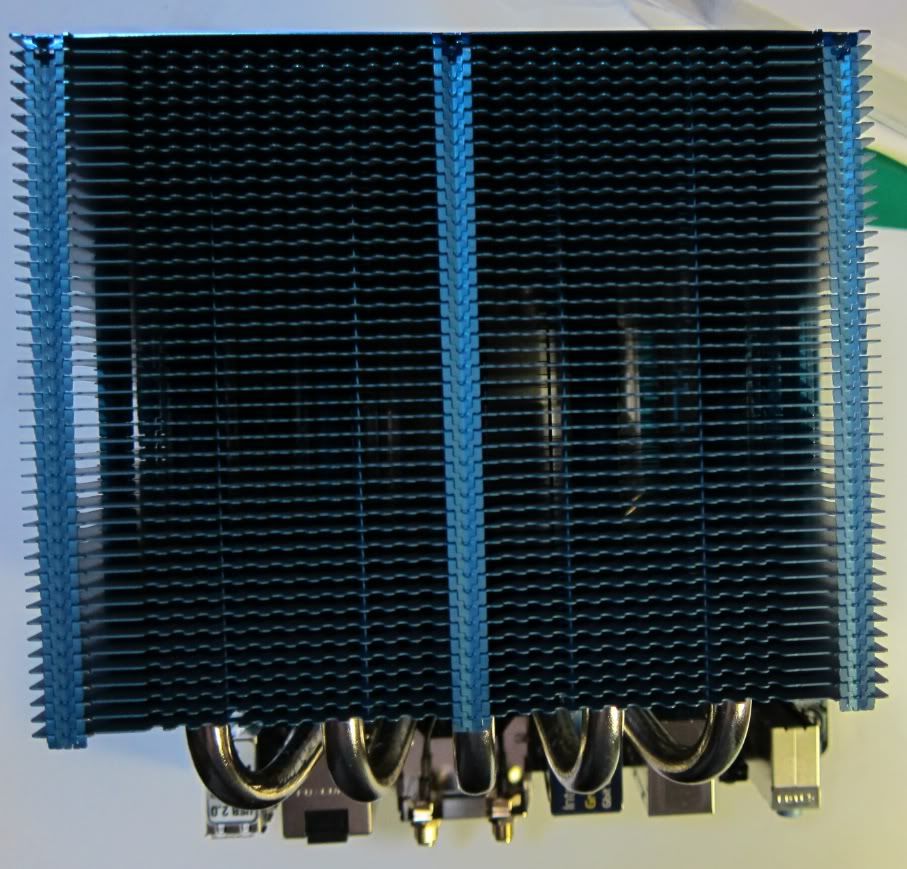

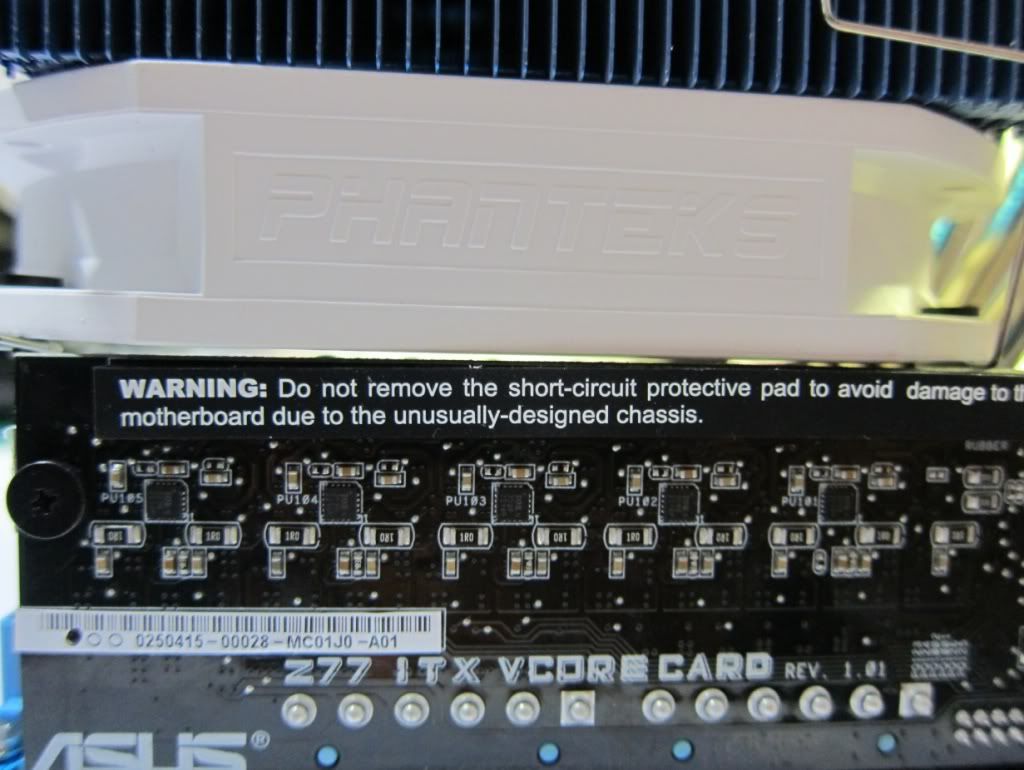

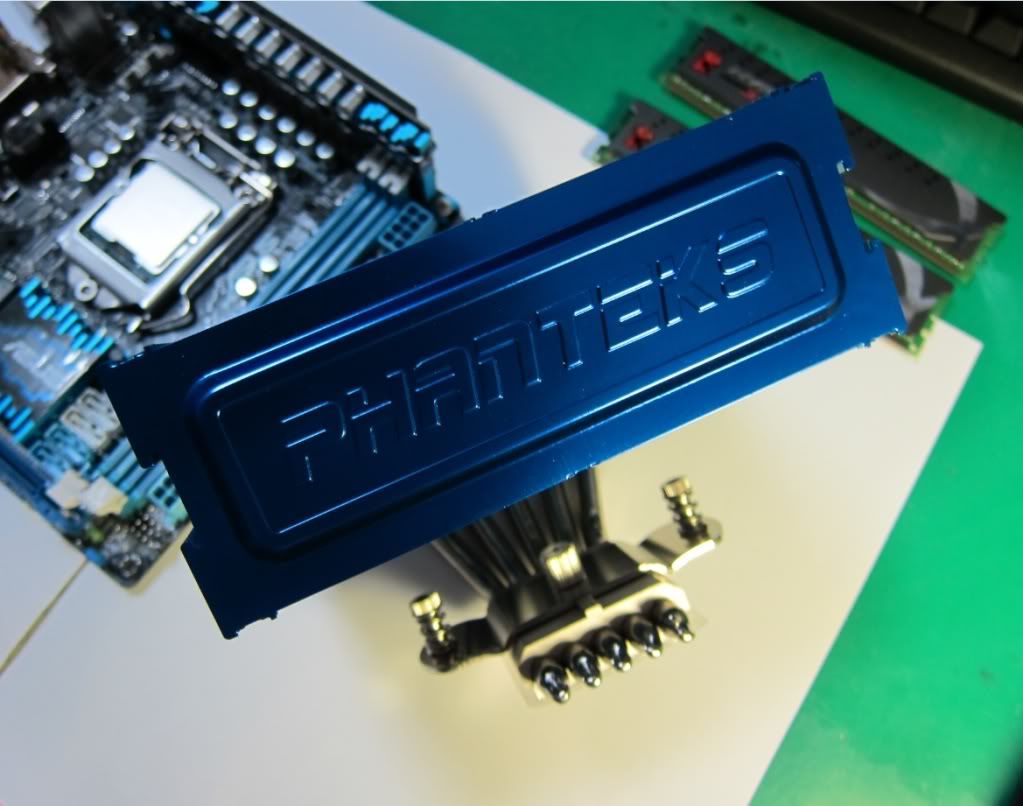

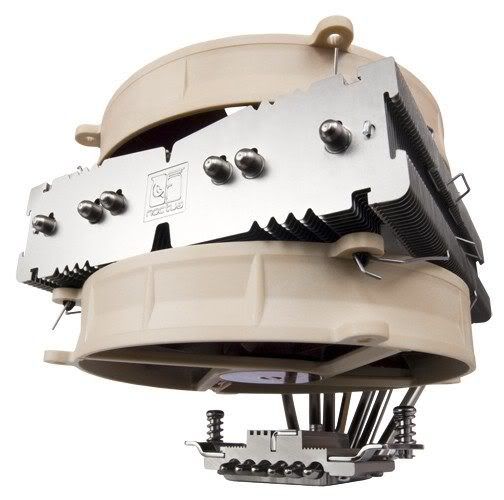

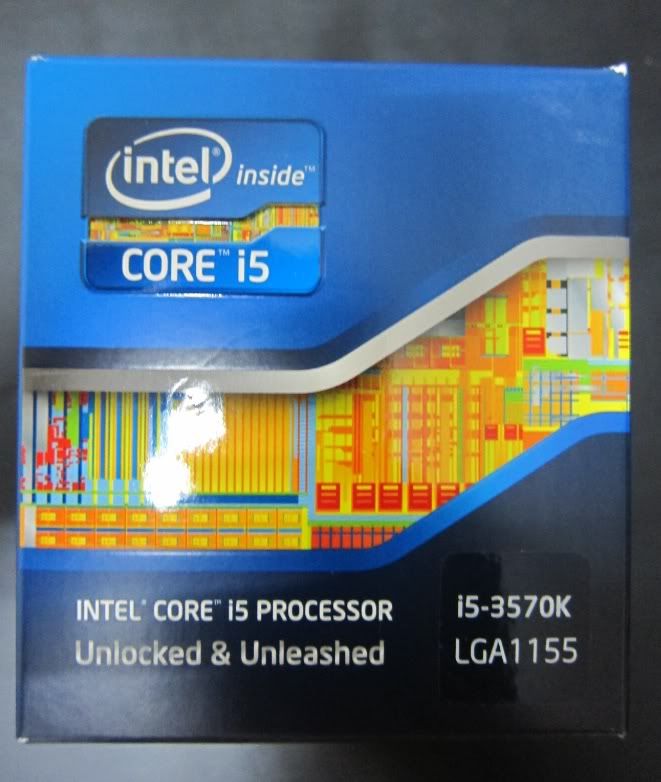

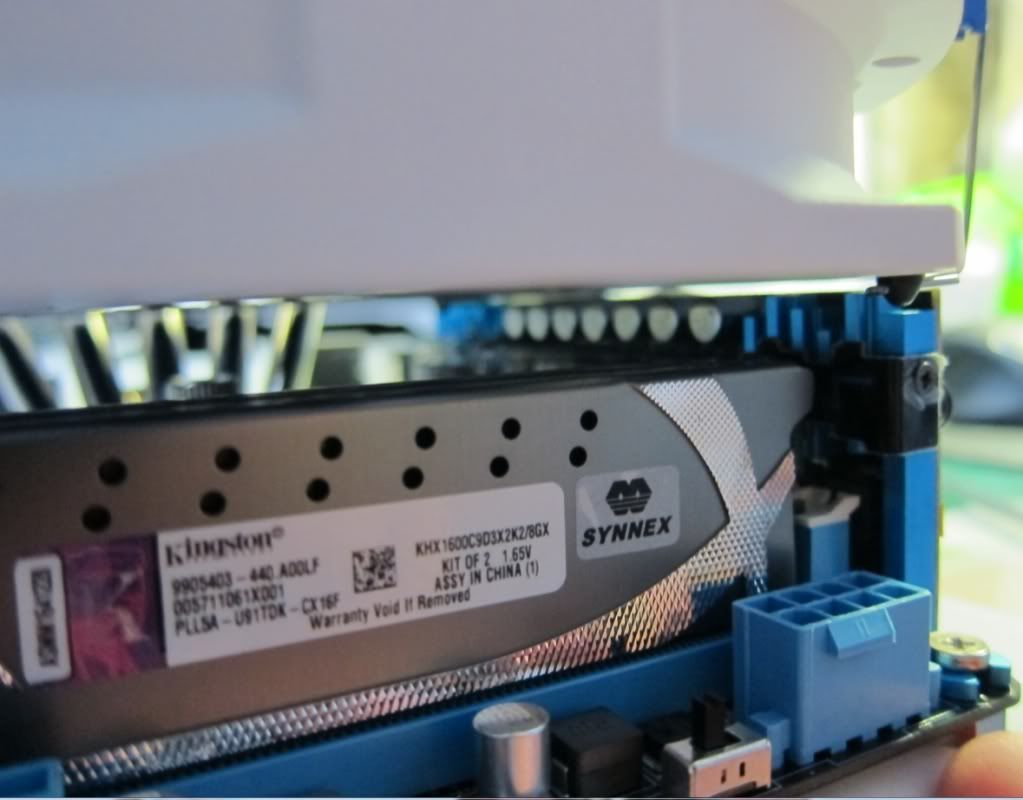

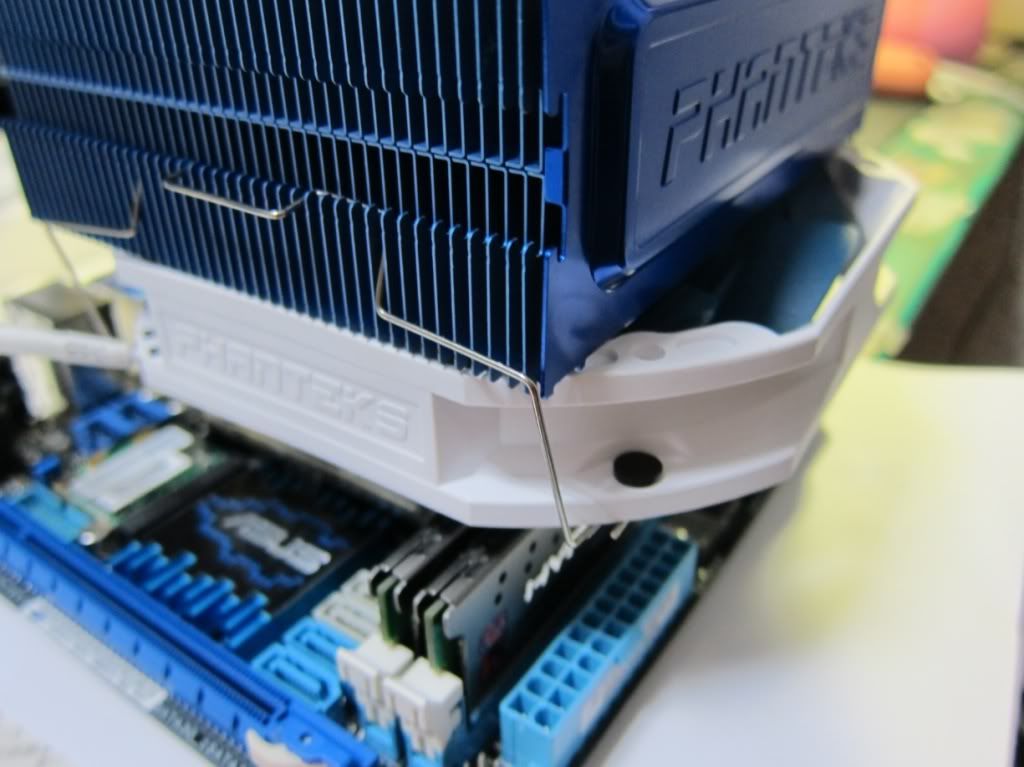

看到華碩推出這張P8Z77-I Deluxe主機板實在有些心動 小巧~規格完整~效能似乎也很不錯~可適度超頻!(除了台灣的售價....  )還為了多項供電使用立起來的供電模組! 且CPU 距離 PCI-E 插槽算是距離較遠的! 針對超頻所需的散熱，散熱器的選用"應該"有較多選擇!! 看起來就賞心悅目!! 主機板決定了~接著挑機殼~ 看了一些小機殼 Silverstone 08不但內建600w Power 且 散熱器高度可以上到11.7cm 顯卡的長度也長達12吋，完全就是小鋼炮設計!!  較可惜的就隨機殼的600W POWER 並沒有模組化的電源線~ 理想POWER能有模組且搭配多組不同長度的線材~ 畢竟在ITX機殼內部，這些電源線真的非常頭痛!! 機殼高度決定了，再來就剩下散熱器 11.7CM 大概就下吹式的天下了 上網找最大型的下吹 且散熱片高度在11公分以內的 很剛好有兩款14CM等級的都在11公分左右 分別是 Noctua NH-C14 & Phanteks PHTC14CS Noctua NH-C14  Height (without fan) 105 mm Width (without fan) 140 mm Depth (without fan) 166 mm 不含風扇的散熱片面積高達14*16.6 CM 但P8Z77-I主整張也才17CM*17CM 所以除非犧牲PCI-E插槽 不然光散熱器本體都不能裝 (應該是16.6CM的長度可能會卡立體供電 或是PCI-E插槽其中一邊) Phanteks PH-TC14CS_BL   原始尺寸為 Heatsink Dimension (LxWxH) without fan 143.8x140x112 mm 14.38*14 cm 面積小一些~較有機會裝進P8z77-i + SG08 內 風扇部分可能就必須使用機殼上方的那顆18CM 或是拆除 機殼上方的風扇 使用本身的14CM風扇裝在上面了!! 這次重點就上面三樣了~剩下就簡單列一下規格 CASE: Silverstone SG-08 含600W 銅牌POWER CPU: I5 3570K (本來想買3770K..不過後來還是把預算換成散熱器了...) Cooler: PHANTEKS PH-TC14CS_BL (剛好有多款顏色可以挑選!!) MB: ASUS P8Z77-I DELUXE RAM: 金士頓 8G*2 D3-1333 SSD: PLEXTOR M3P 128 HDD: 日立 7K500 2.5吋 7200轉 (後來追加，因3.5吋硬碟電源線會卡到散熱器) VGA CARD: MSI 5770 HAWK 沿用舊的        散熱器裝上去後的四面空間圖       裝上風扇，空間真的一拜!!與供電模組剛好剩下1~2mm     裝進 機殼   與前方硬碟架非常近~也因次會卡到3.5吋硬碟的電源線  待續~ 此文章於 2012-07-02 02:15 PM 被 coolruehl1 編輯. |
|||||||
2012-07-02, 02:08 PM
#1
|
|
|
Basic Member
加入日期: Jul 2012
文章: 23
|

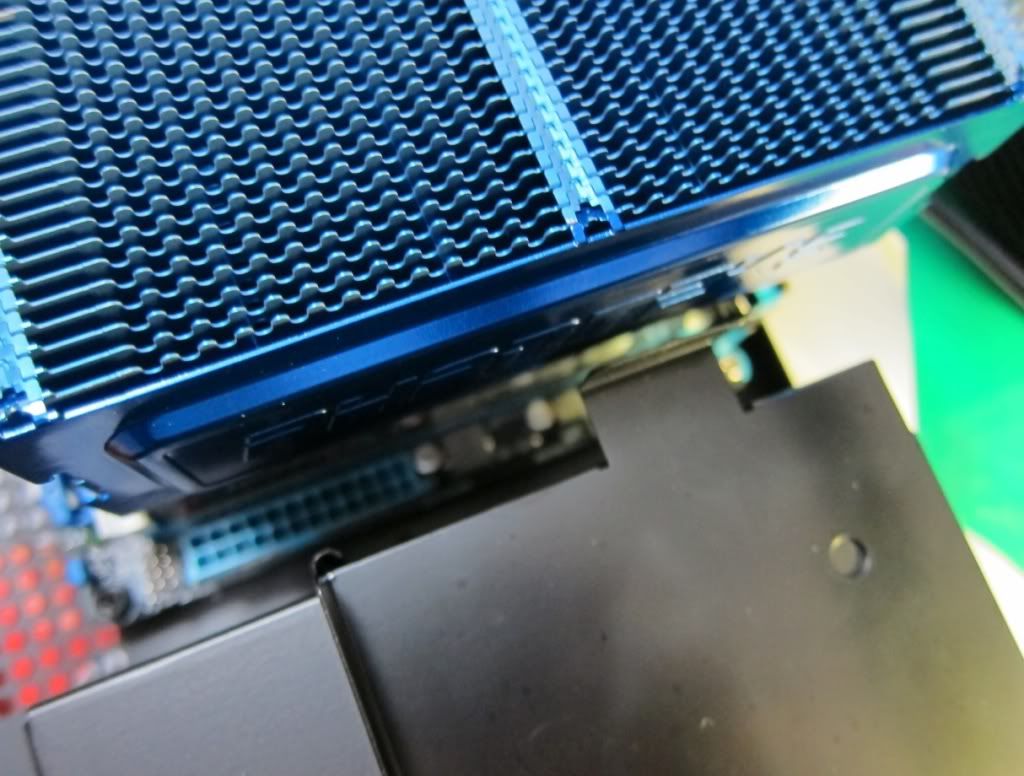

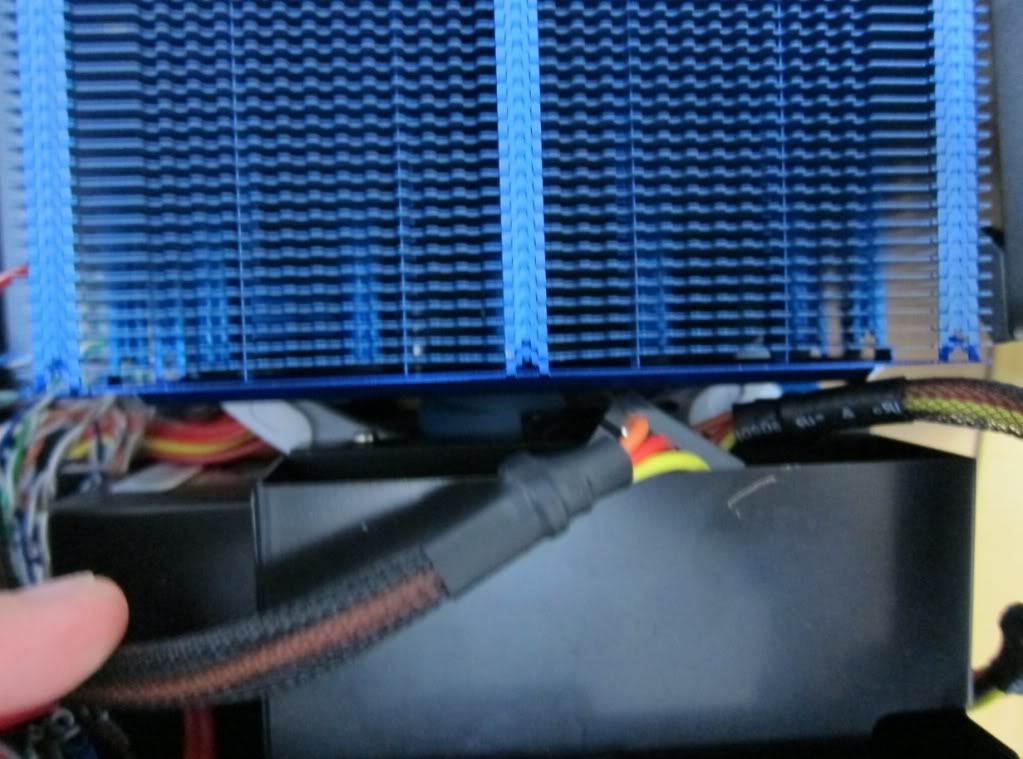

如果使用3.5吋硬碟 在這邊硬碟的電源線會卡散熱器!!

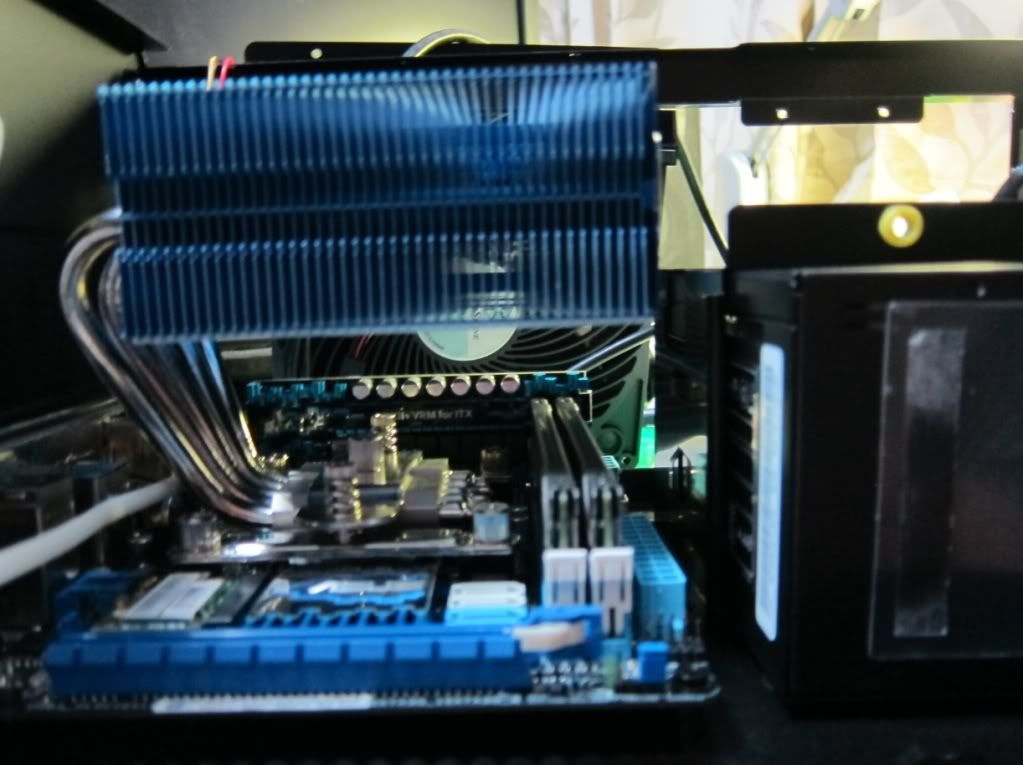

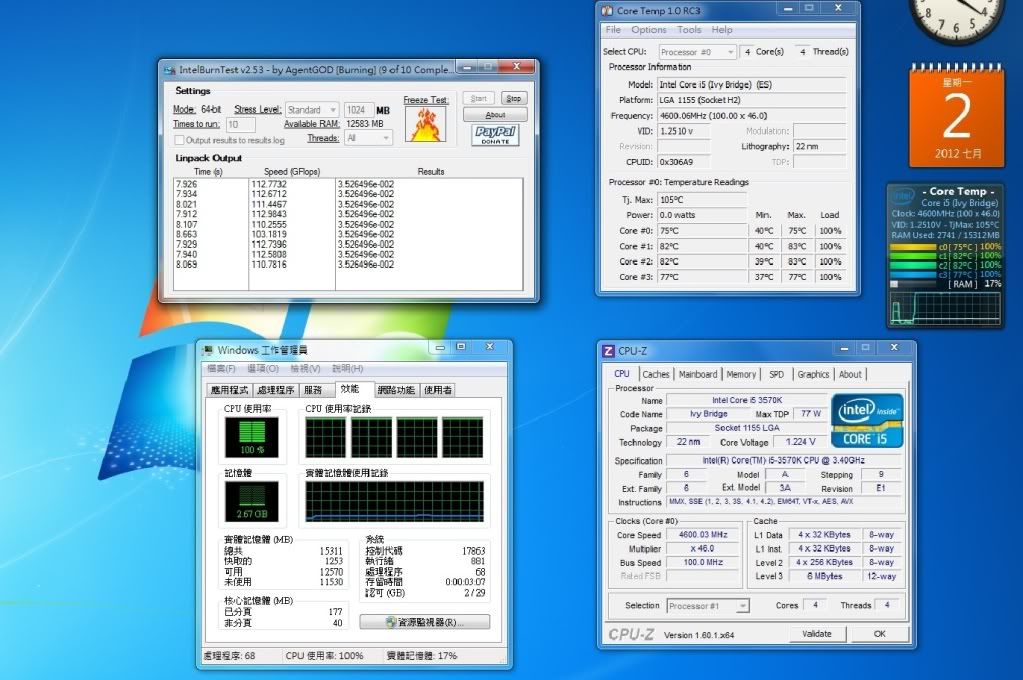

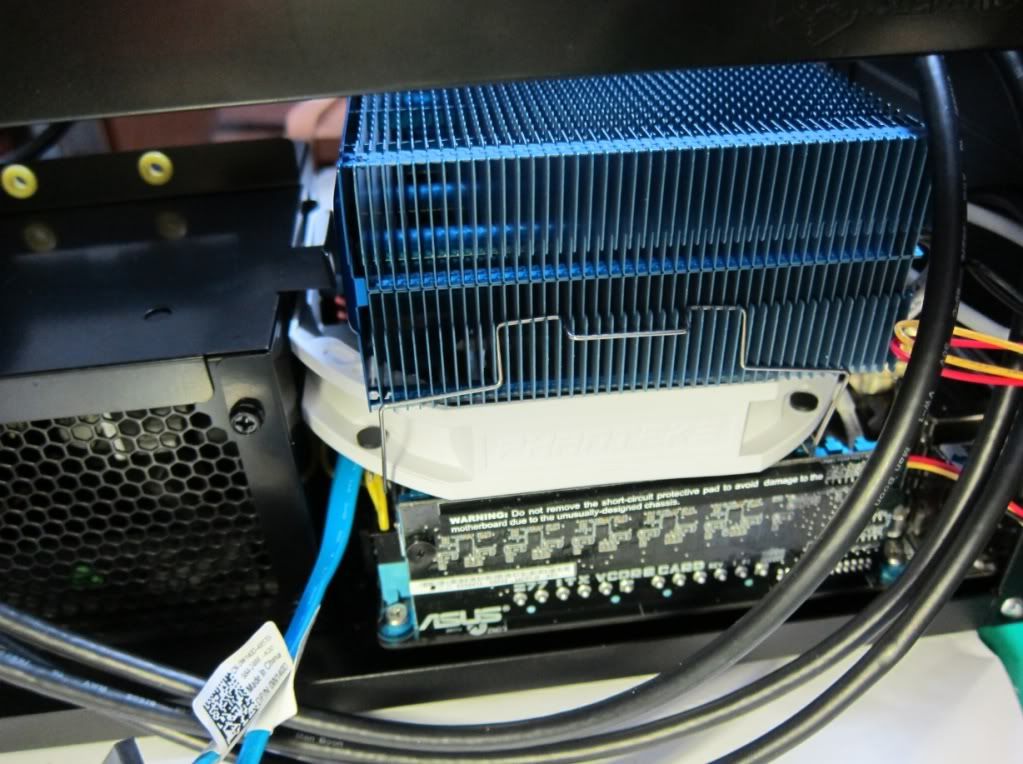

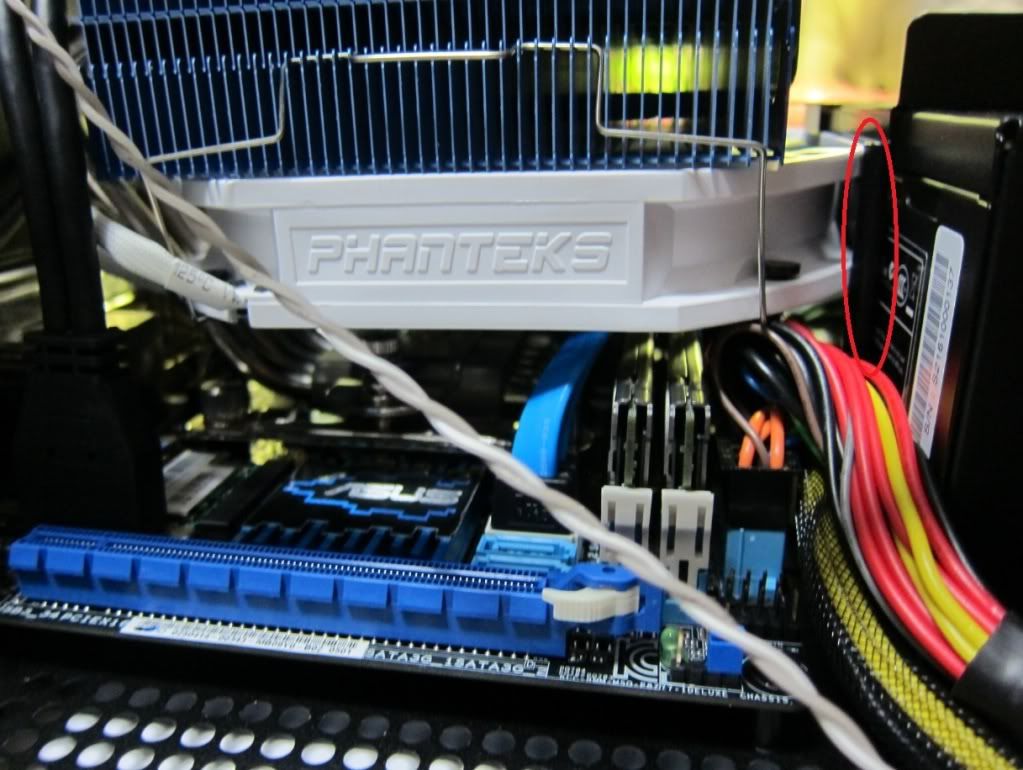

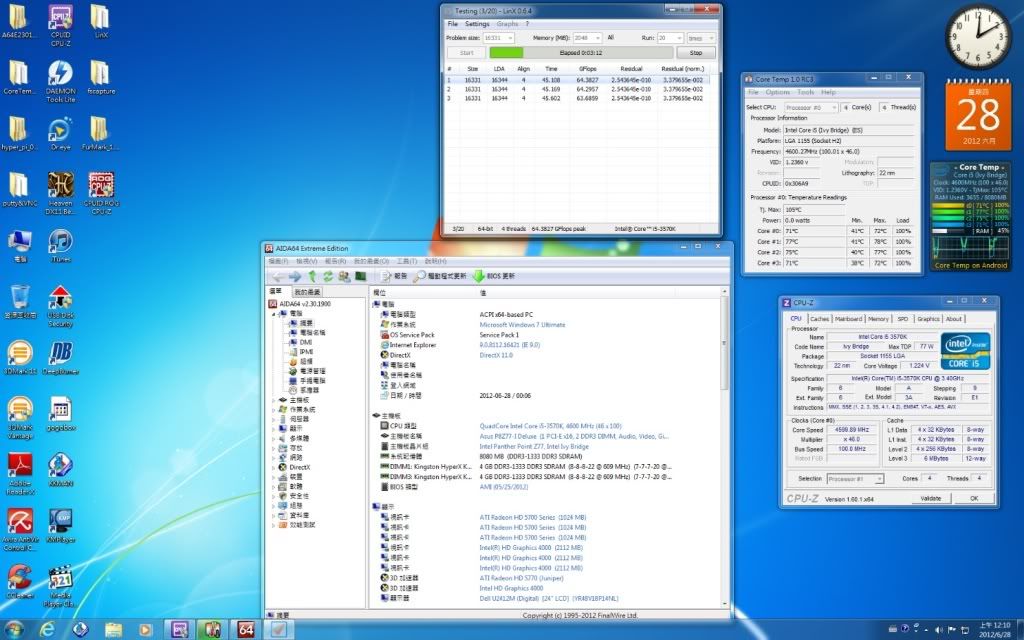

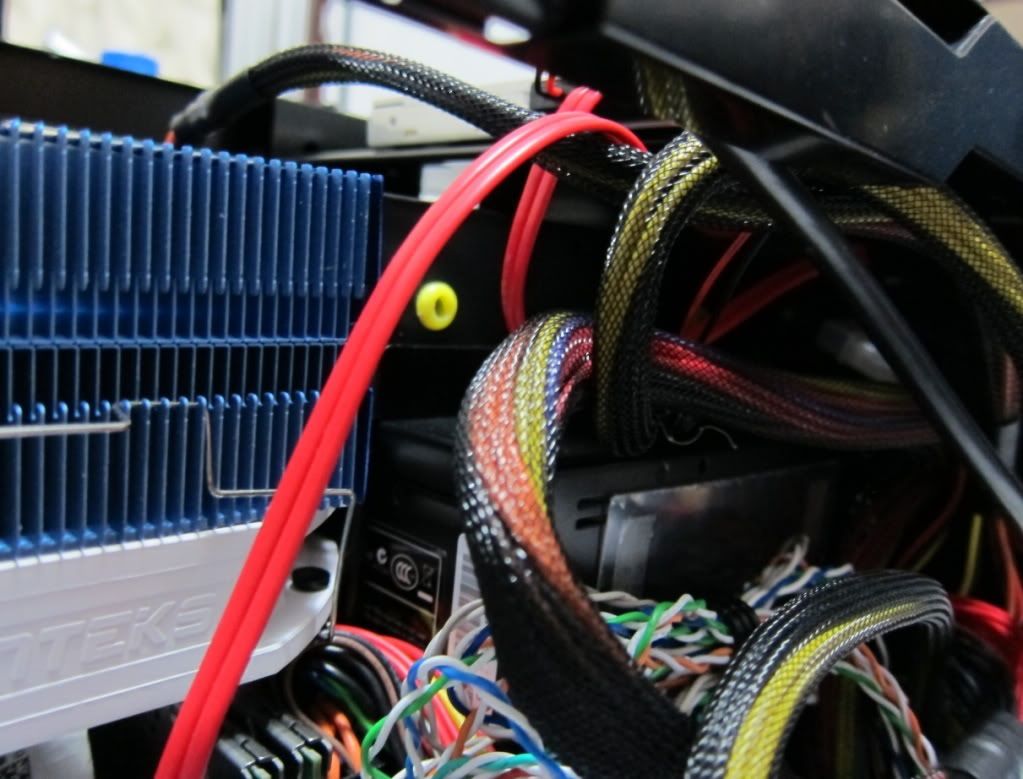

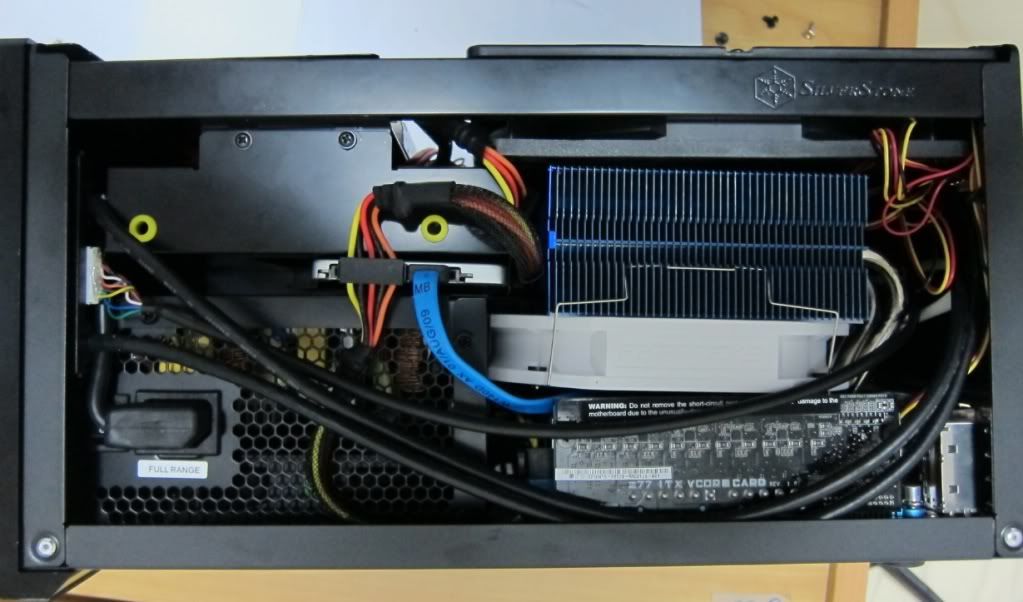

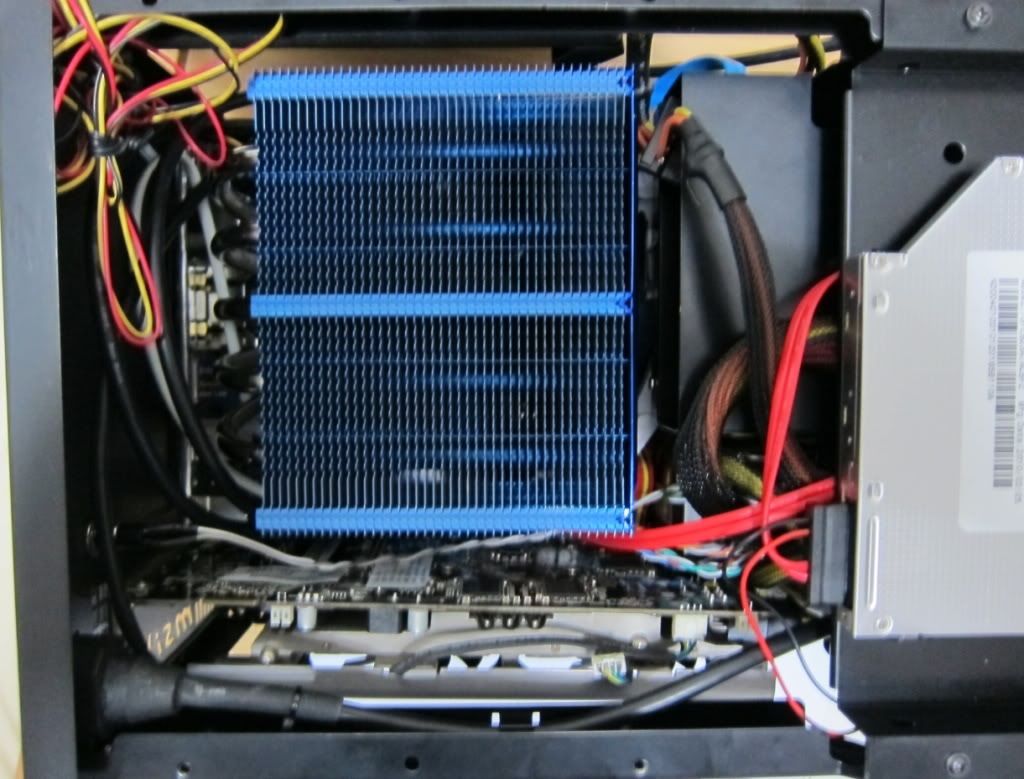

 整個安裝過程中最頭痛的地方... 裝上14CM風扇過程會卡前面機殼POWER支架 (途中圈起來的位置) 不過最後還是用了點"暴力" 慢慢推進去~(風扇塑膠框架有點彈性....) 最後會有一個位置幾乎是剛剛好      全部裝好後的側面圖~跟上方18CM風扇也剩下一點點空間!! 整個尺寸真的非常剛好  最後簡單一張燒機圖片  1.224V 4.6G 燒機 室溫下 裝機蓋機殼 最高78度 待機約40度上下 |
||
|
2012-07-02, 02:30 PM
#2
|
|
|
*停權中*
加入日期: Feb 2002 您的住址: TW
文章: 982
|
風扇都貼這麼近
有沒有風切聲? |
|
2012-07-02, 03:11 PM
#3
|
|
|
Senior Member

加入日期: Sep 2003 您的住址: Taiwan Republic
文章: 1,163
|
引用:
跑一下 IBT V2.53吧 同樣是linpack 計算 IBT計算性能高出一倍 4.6G 應該會有 120GFlops 當然跑IBT溫度可能會破百... |
|
|
2012-07-02, 03:17 PM
#4
|
|
|
Basic Member
加入日期: Jul 2012
文章: 23
|
引用:
無~ 就正常的風扇轉聲~如在冷氣房~應該是聽不到風扇聲音!! |
|
|
2012-07-02, 03:53 PM
#5
|
|
|
Basic Member
加入日期: Jul 2012
文章: 23
|
引用:
 預設值試了一下 最高83度 |
|
|
2012-07-02, 04:06 PM
#6
|
|
|
Senior Member
加入日期: Sep 2003 您的住址: Taiwan Republic
文章: 1,163
|
引用:
跑一下 very high 30回看看 比較準確 因為溫度會持續累積升高 不過若能在封閉機殼內 4.6G 壓在 90度內 這款散熱器效能就相當不錯了 |
|
|
2012-07-02, 07:27 PM
#7
|
|
|
Golden Member
加入日期: Jan 2006
文章: 2,548
|
不錯喔,看來這張很多大大在用,讚啦
 不過你當初怎麼沒考慮下吹式的王者thermalright AXP140 ? 我裝起來很合,距離直立式VRM還有一段距離. 此文章於 2012-07-02 08:39 PM 被 pcdvd.02@hotmai 編輯. |
|
2012-07-02, 08:33 PM
#8
|
|
|
Basic Member
加入日期: Jun 2012
文章: 12
|
引用:
thermalright AXP140 目前下吹還是稱王者嗎? 6根6吋 VS 5根8吋的熱導管XD 此文章於 2012-07-02 09:08 PM 被 flame0205 編輯. |
|
|
2012-07-02, 09:06 PM
#9
|
|
|
Senior Member
加入日期: May 2005
文章: 1,001
|
小機殼還能超到4.6Ghz..
真了不起~
