這次的主角是連鈺核電廠420W,
送來時累積了相當多的灰塵,
症狀是開機能過電,但螢幕沒訊號,主機板無嗶聲,
因為是個人第一次維修POWER,花了兩天時間才解決,
如果是電子專業人士如狼大,應該可以在數分鐘內搞定,
以下個人做簡單介紹與報告,若有錯誤請不吝指正,
亦希望此篇維修能給同例者一些思考方向

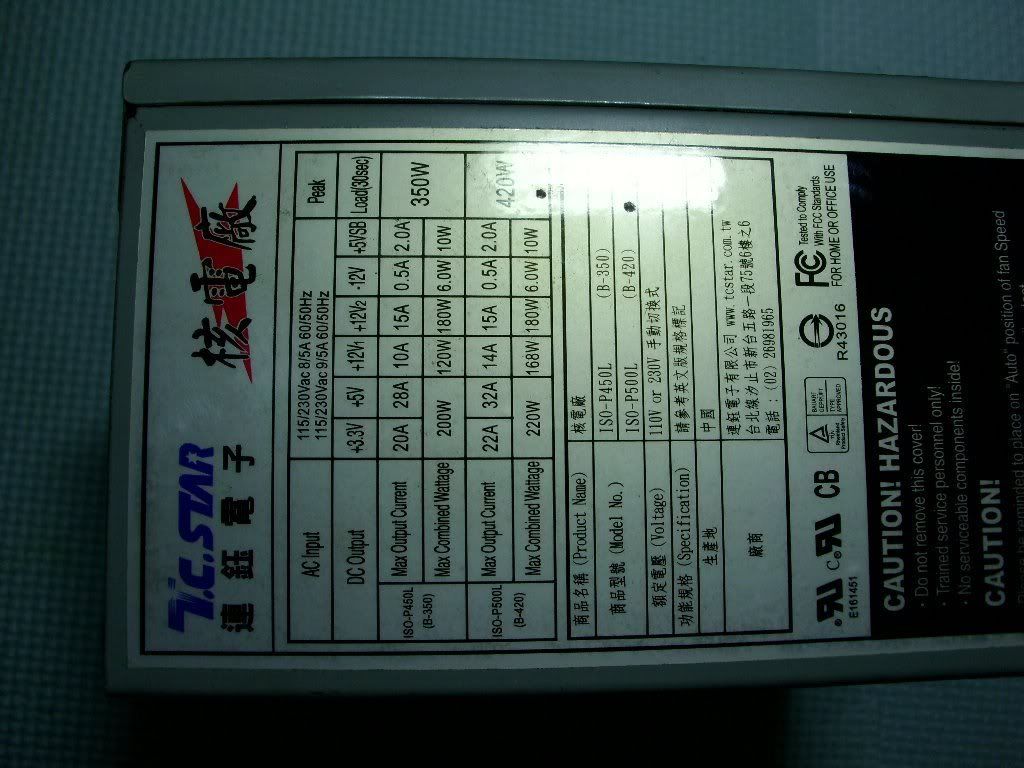

1.廠牌型號

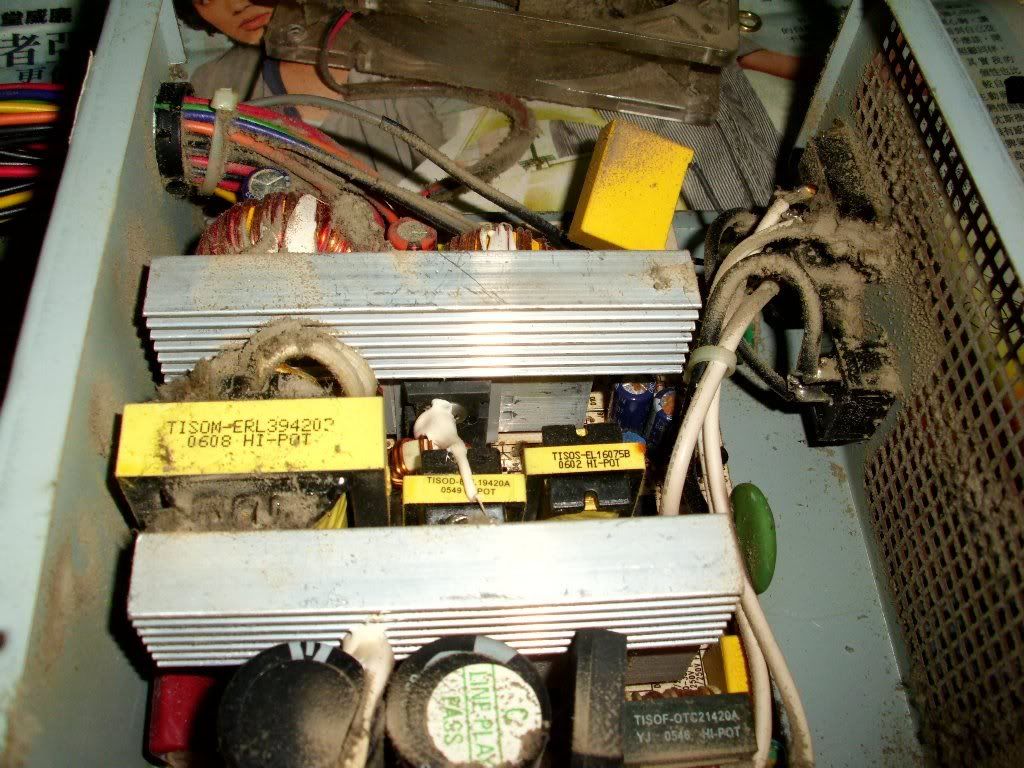

2.累積了不少灰塵

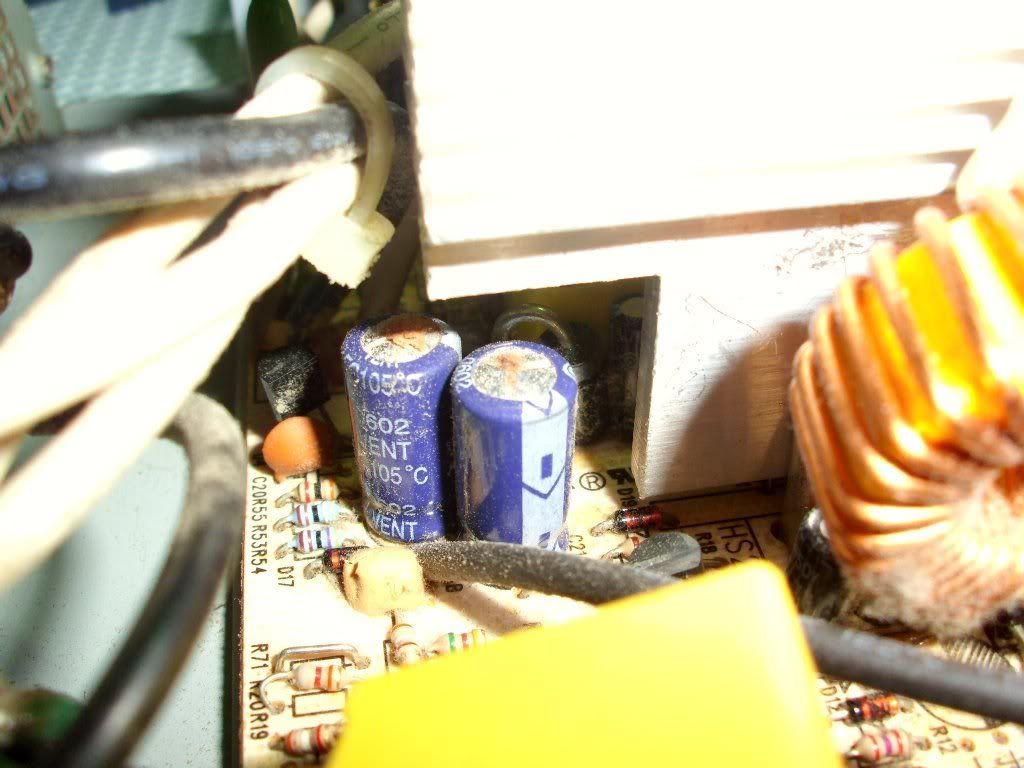

3.這裡爆了兩顆富之餘FUHIYYU(VENT) 680uF 10V電容

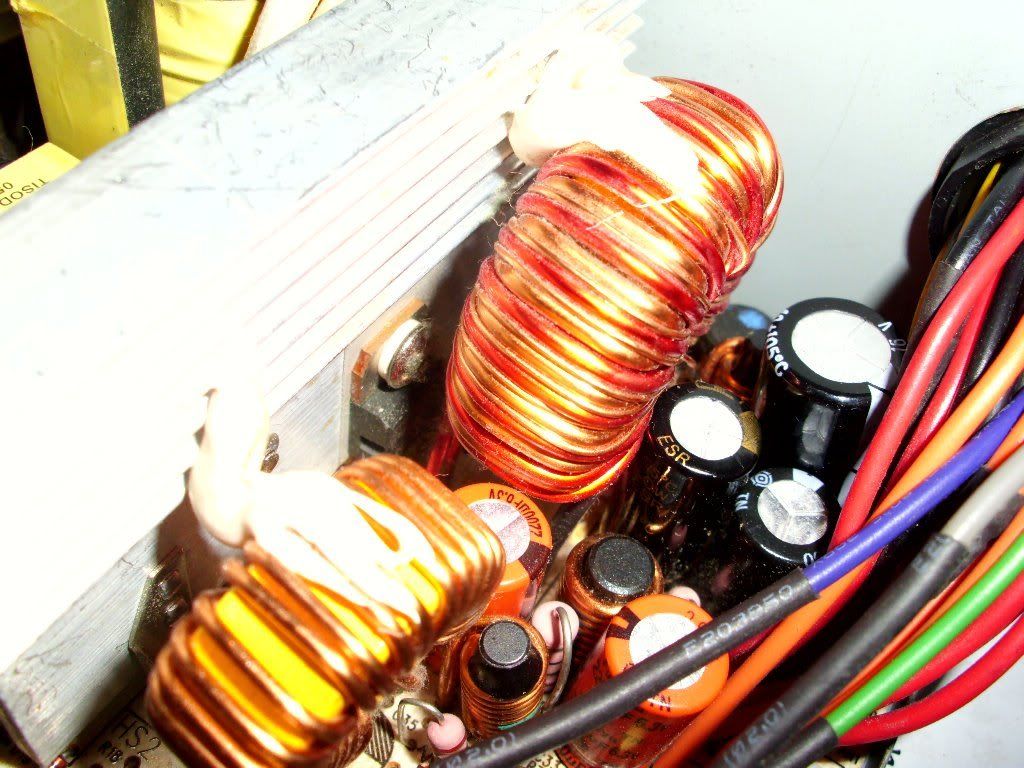

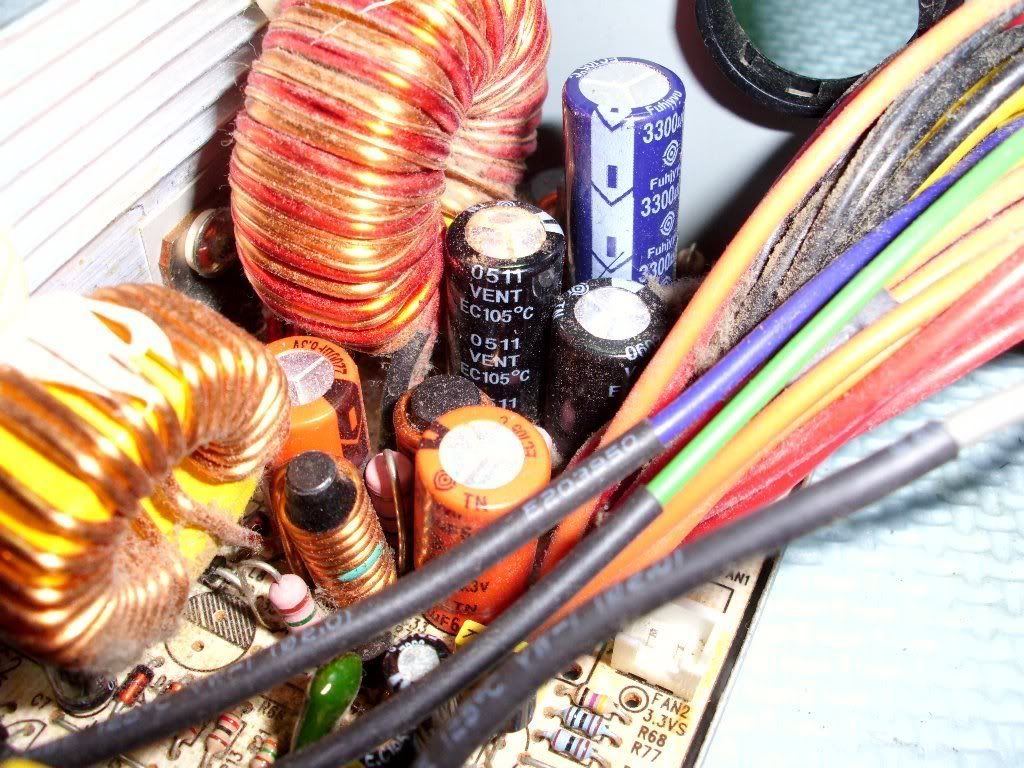

4.二次側這邊爆了一顆富之餘FUHIYYU(VENT) 3300uF 10V電容

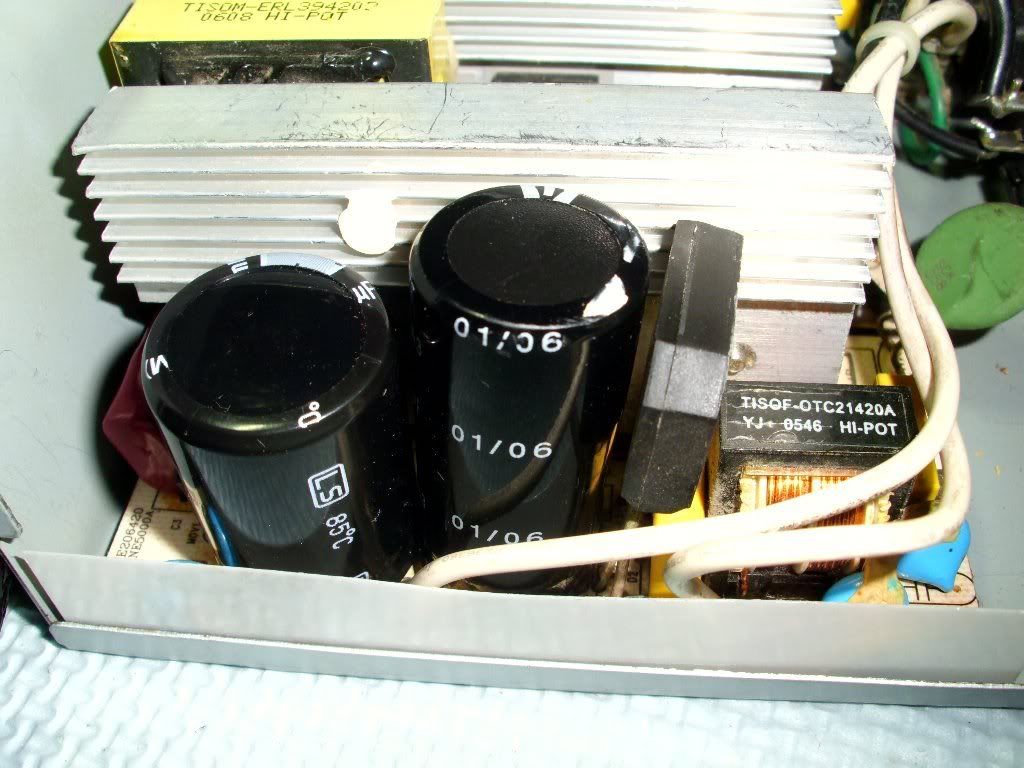

5.富之餘三連爆,這牌電容會不會是大家對核電廠敬而遠之的主因?

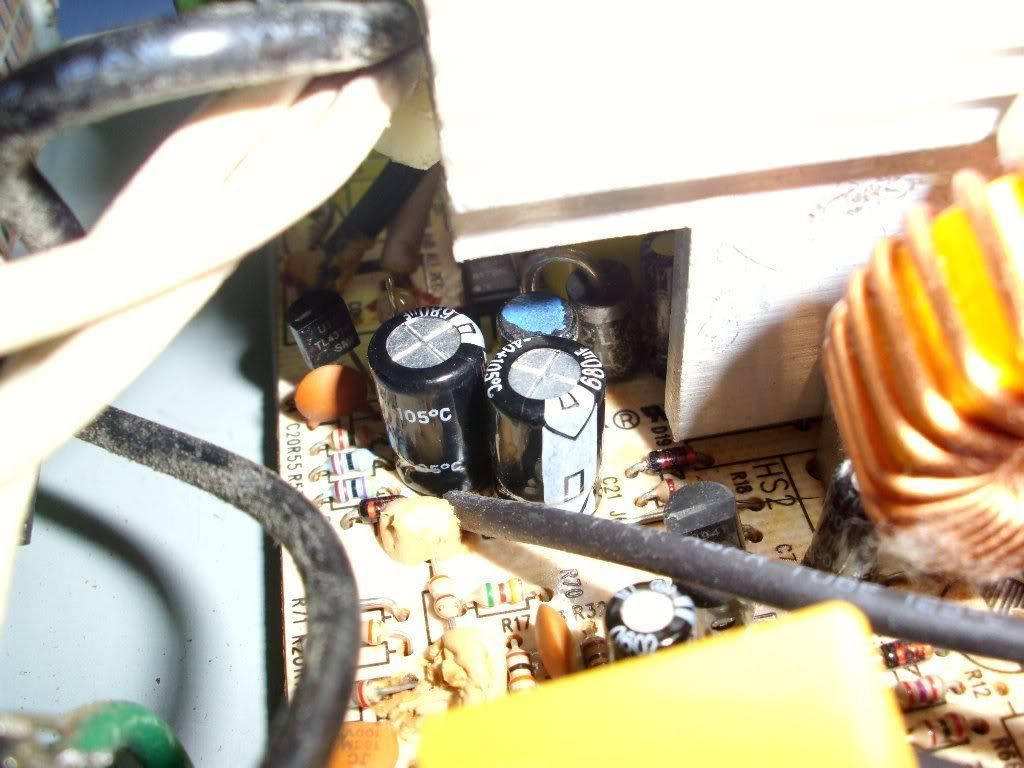

6.手上沒有其他好電容,只有大舟(A+□),將就用,
最後連那顆3300uF 16V也一起換掉





換完電容後,以為大功告成,沒想到才是惡夢的開始,
把POWER接上,一樣有通電無畫面無嗶聲…

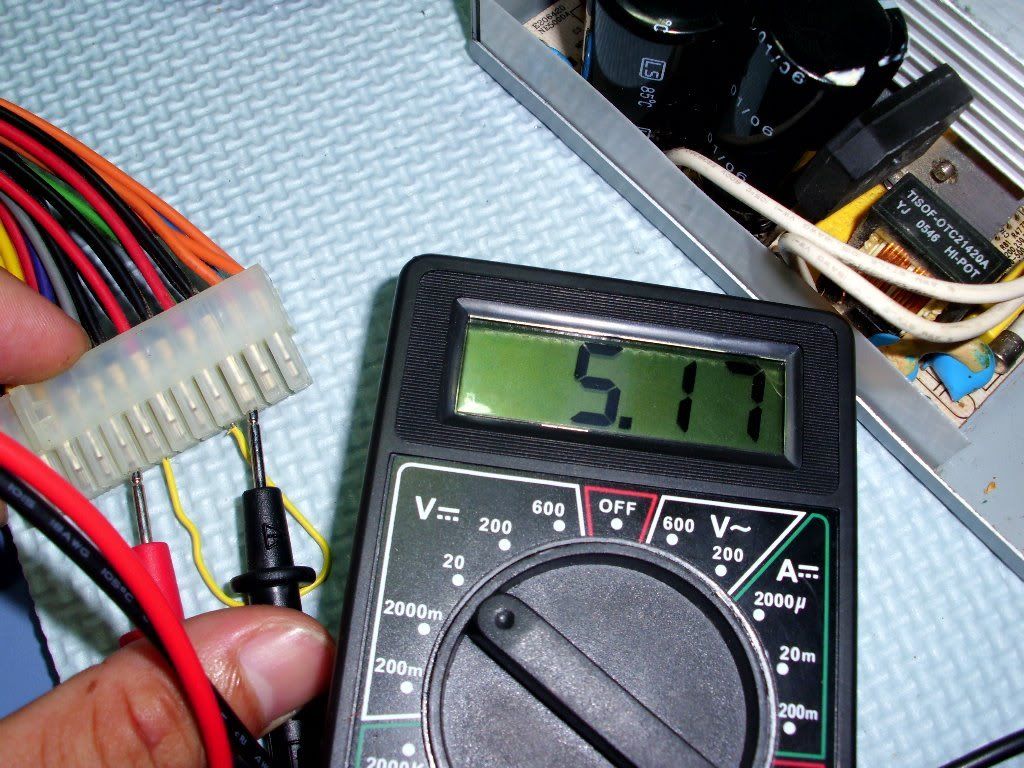

7.量一下5VSB,發現OK,便往低壓區故障去DEBUG

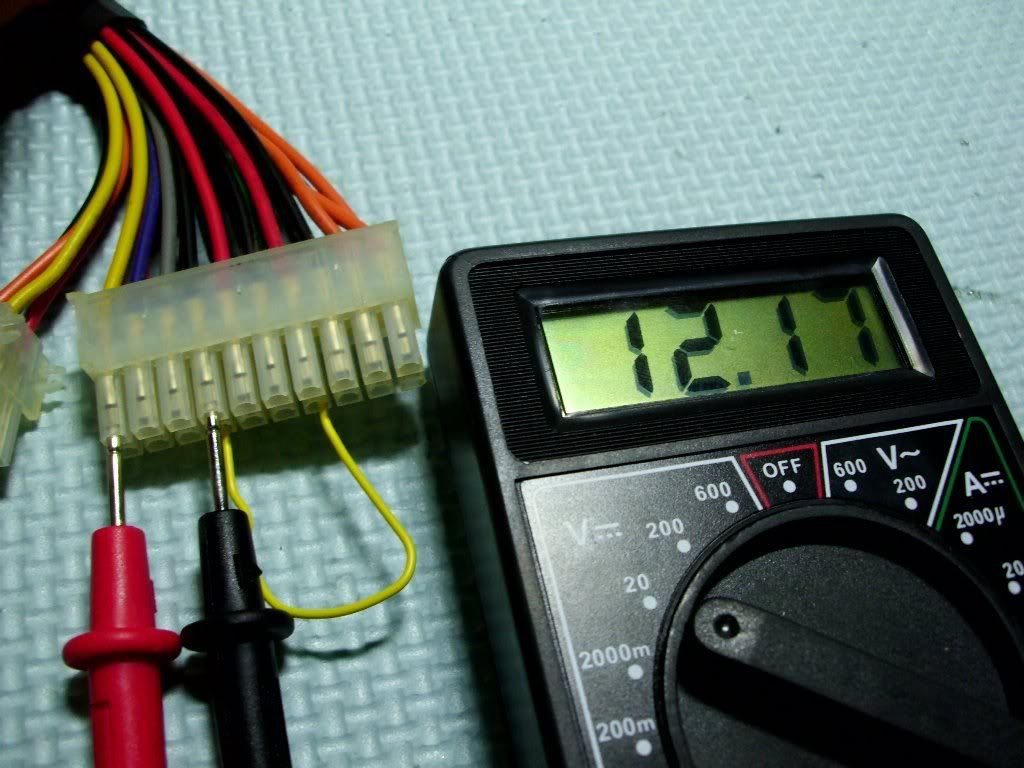

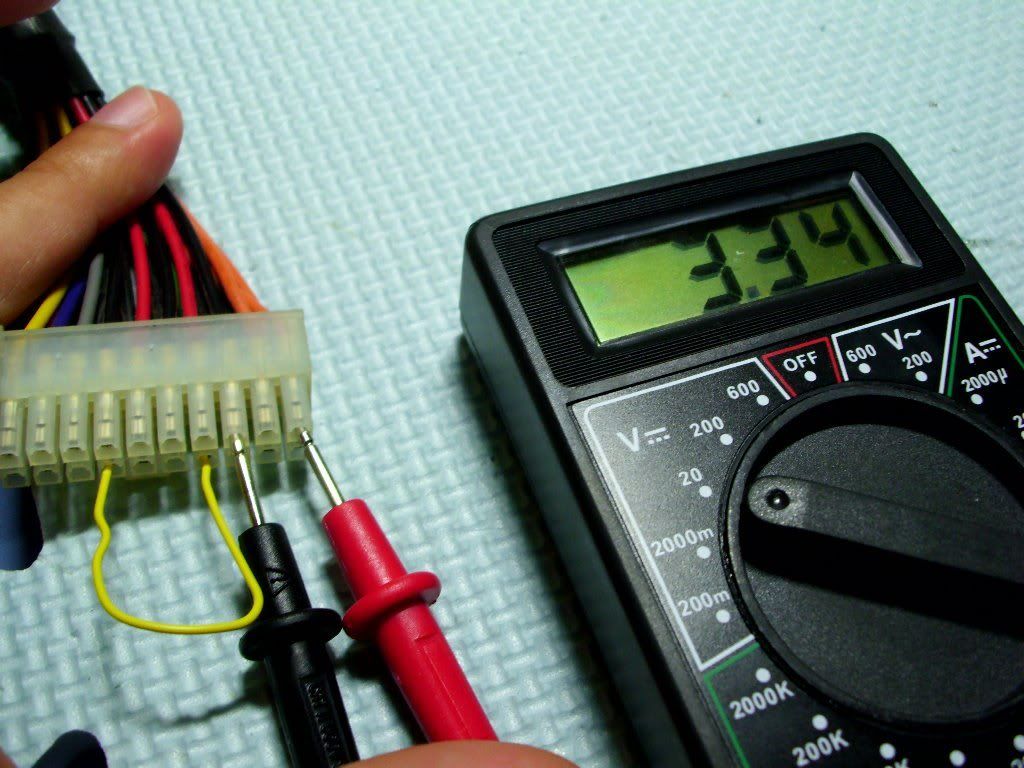

8.先量測各路輸出(含地線)是否正常,結果是各路均正常無誤




9.問題在灰色,PG訊號出不來,只有0.05V,難怪主機板不動如山

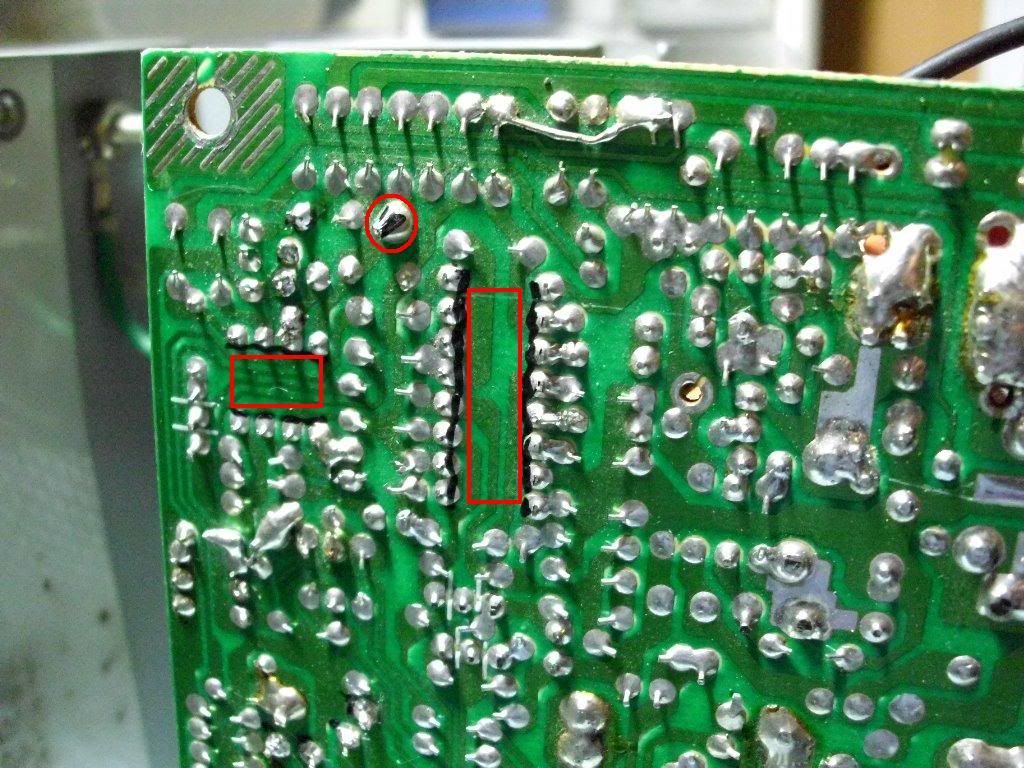

10.開始追尋故障點,紅圈是PG,檢查PG的流線,

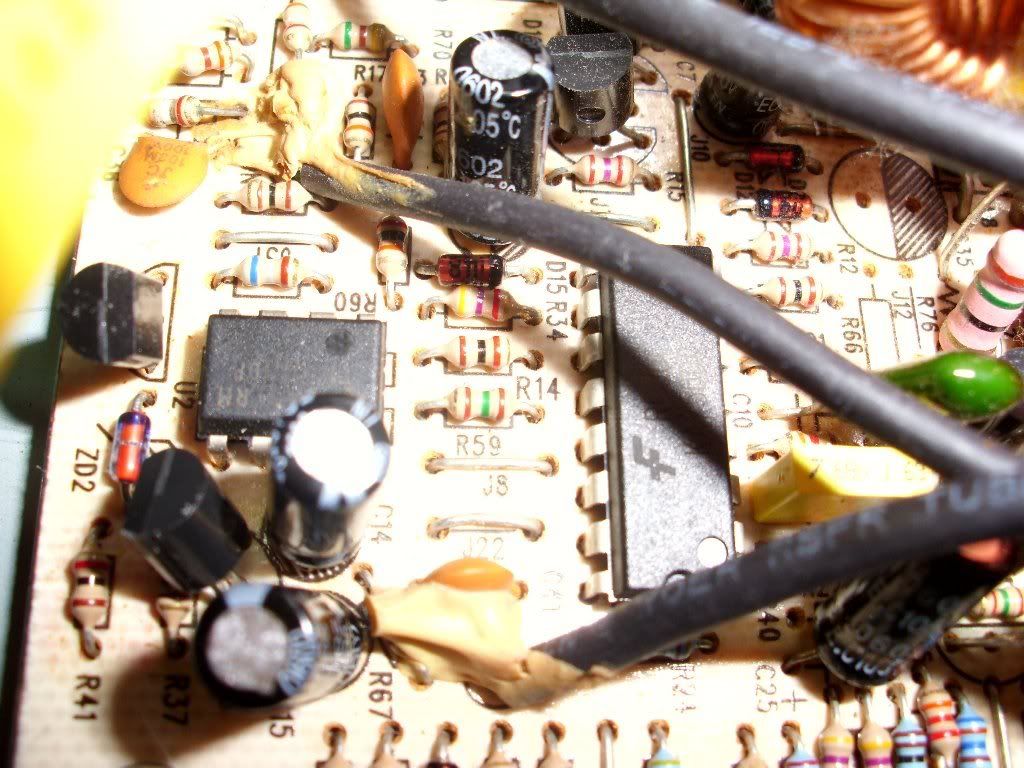

左小長方形為TPS3150P,右大長方形為KA7500C,
小弟還特別去K了此兩顆IC的DATASHEET,不過…


11.土法煉鋼,把TPS3150P流線附近的元件用三用電錶都量測一遍,都正常無誤,
本來想比對電阻色階表,但列為最後措施,先把附近的電容拆下量測,
仍有95%容值左右,應該不影響功能,於是去買了兩顆TPS3150P IC,
準備將此IC換下


12.準備解焊之前,突然想到有5VSB不一定是低壓區出問題,反向思考,
會不會在一次側那邊出了問題,導致POWER GOOD信號一直無法順利送出,
而且POWER一通電會間斷性出現高頻音,更讓我懷疑高壓區出了問題,
觀察這兩個大水桶是台灣TEAPO品牌,是台灣品牌裡口碑不錯的,
出包機率應該不高

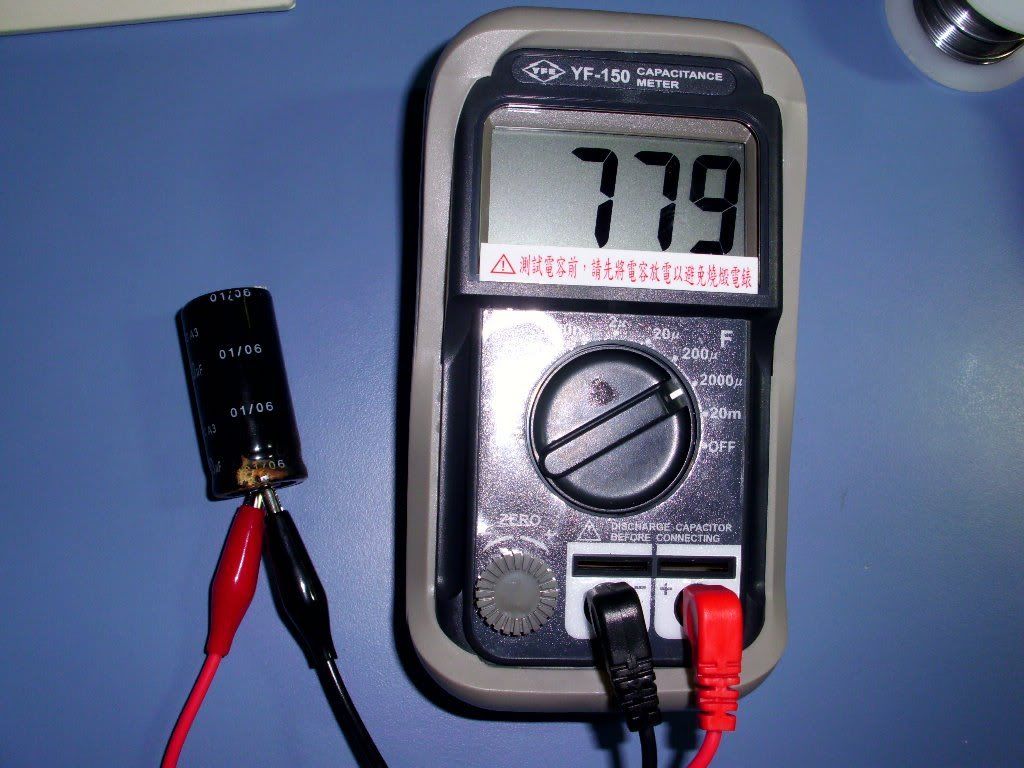

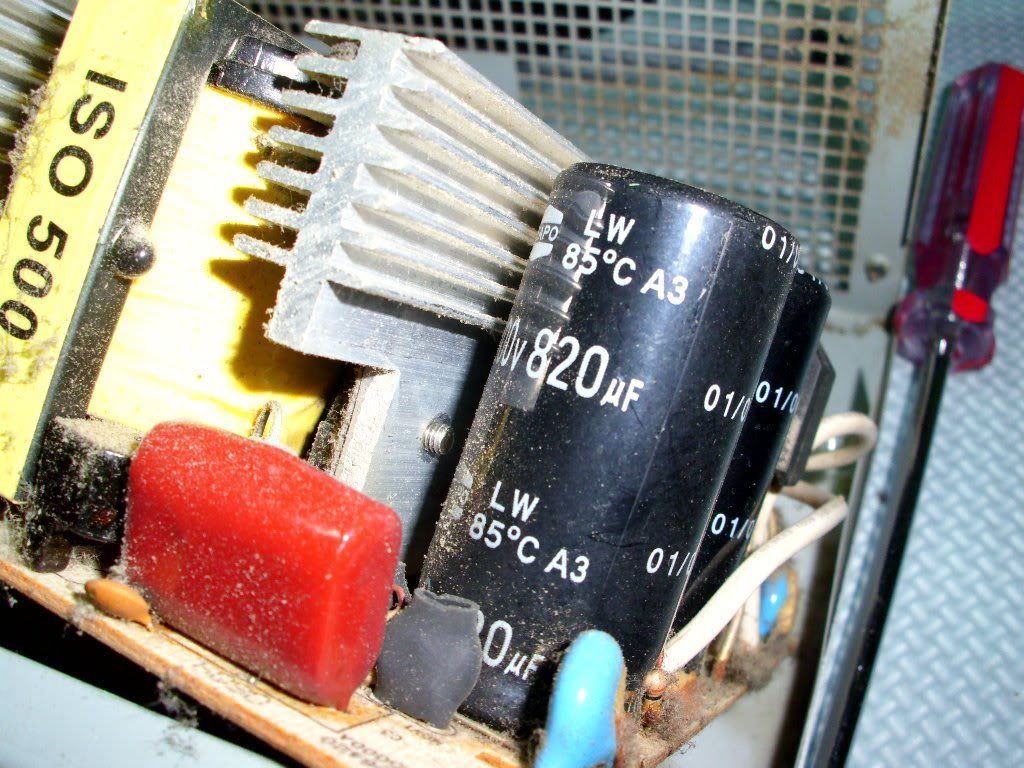

13.無論如何,拆了再說,這兩顆是TEAPO 820uF 200V高壓電容,
第一顆量到779,還剩95%容值

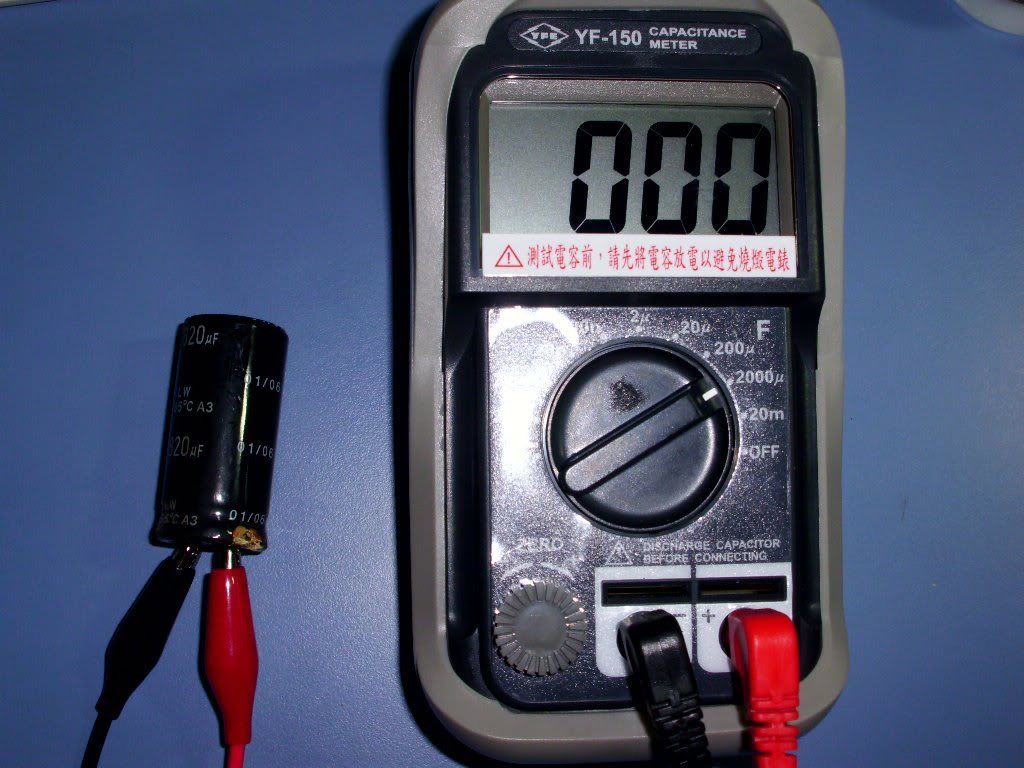

14.第二顆測量結果……自己看


15.去買了一顆680uF、200V的電容並焊上,沒辦法,這已經是小弟能找到規格最接近的了,
不過因為半徑比原來大,小弟還用鐵鎚將TEAPO那顆底部敲扁才裝得下


16.再量一次PG,終於出來了,搞了我兩天的PG終於搞定,
而且高頻音也完全消失,如果不是風扇有轉,會以為沒過電

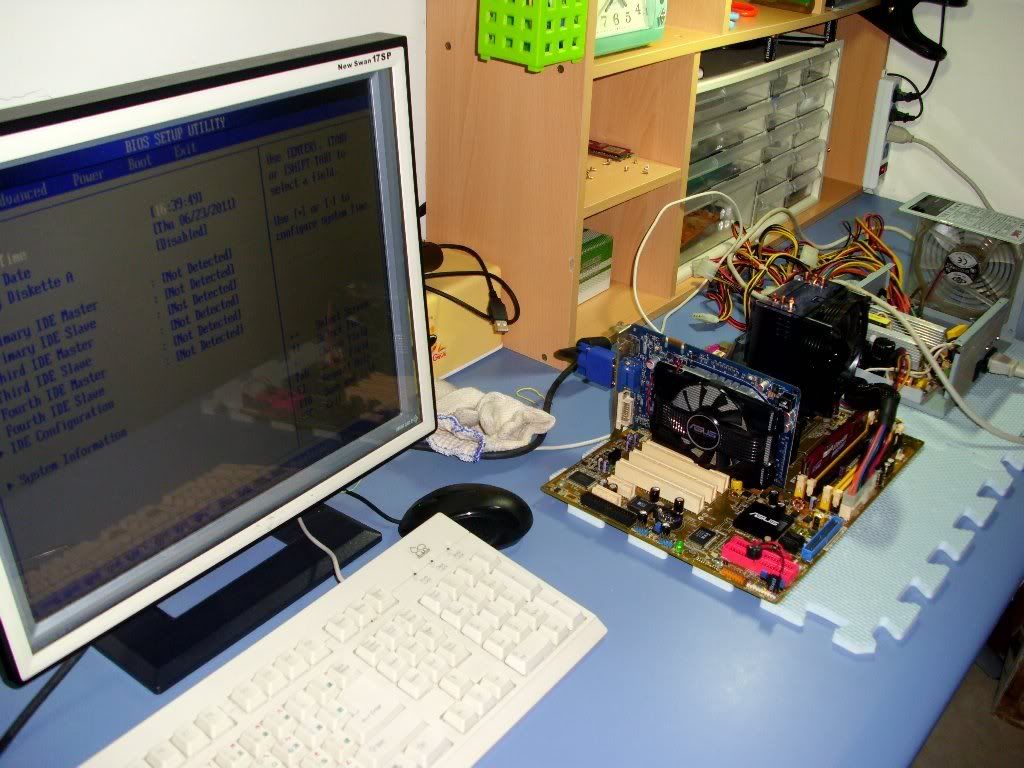

17.接上電腦,順利開機
