Major Member

加入日期: Jul 2005
文章: 223
|
NE5532 BUFFER並聯輸出耳擴
線路圖參考這裡，友站蔡先生的設計

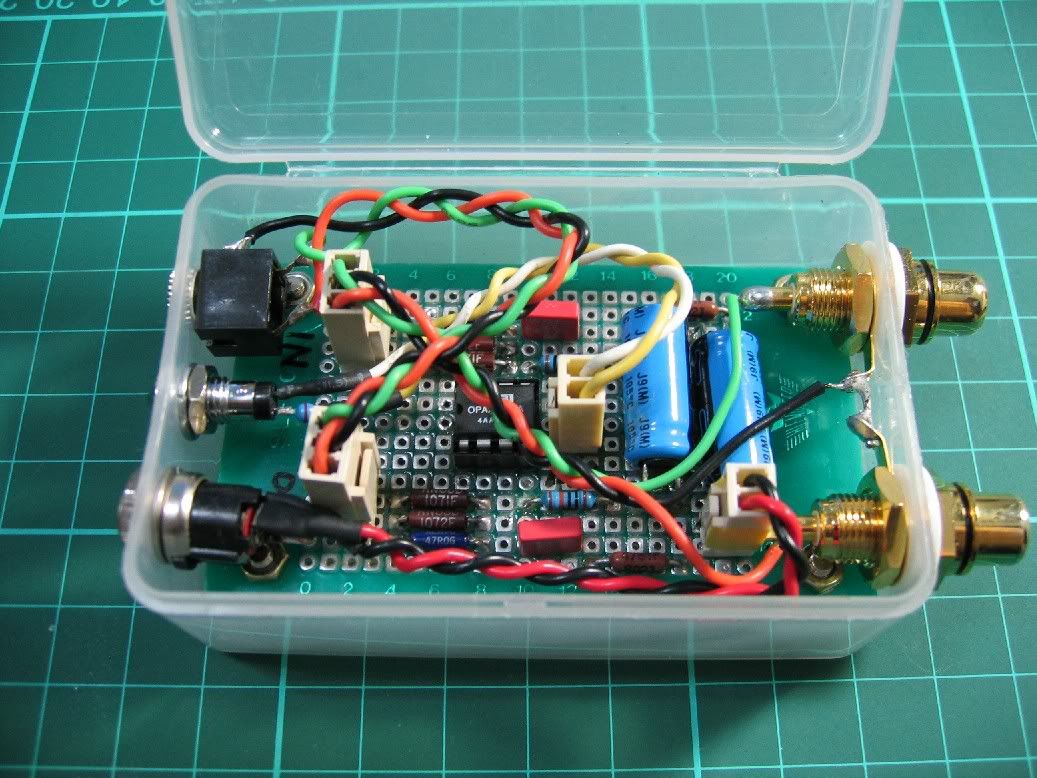

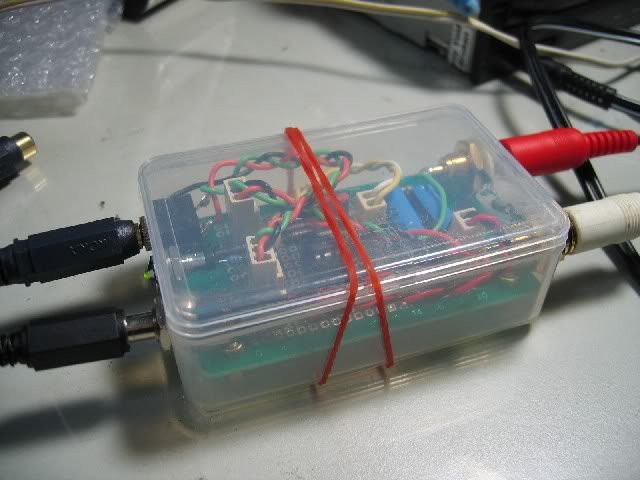

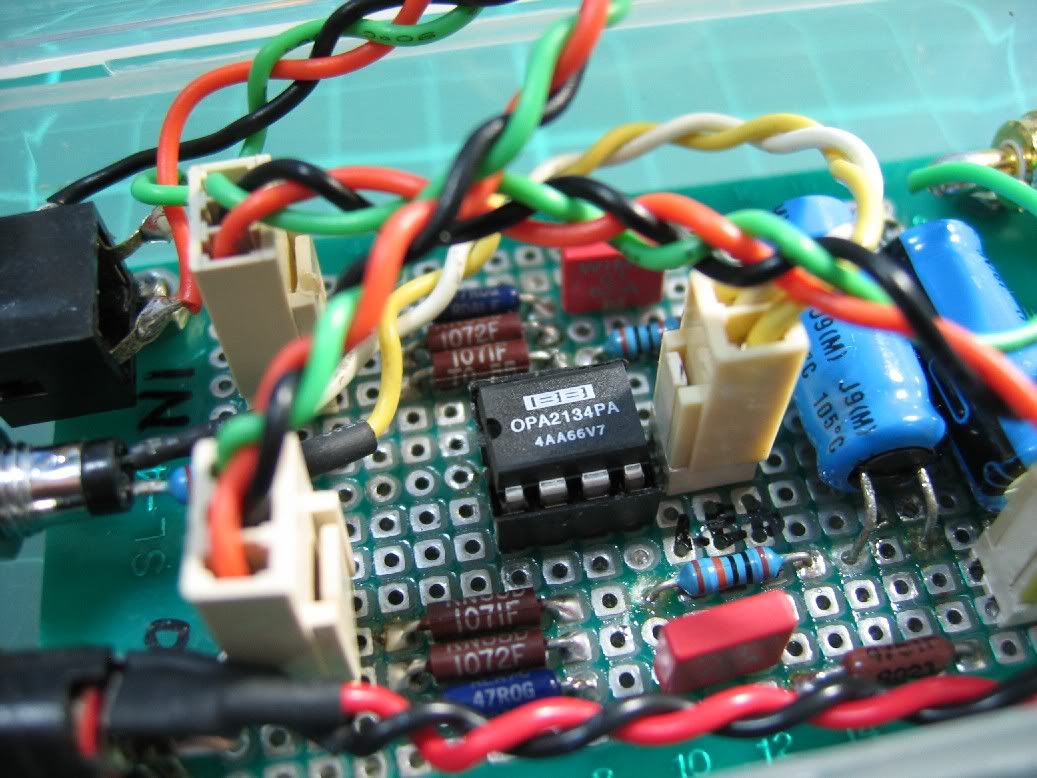

 http://www.gen6991.idv.tw/team21/ 相關討論 http://www.andaudio.com/phpbb2/view...ebb8cc65201785d 原本想d cmoy的結果買不到2134跑去佑x買了5532  剛開始還接錯燒了一顆，後來cmoy搞定以後想說5532不用也可惜，剛好爬文看到友站的這個電路就照著文件做出來了。 交聯電容部分按照文件中的說明使用ERO的金屬皮膜電容&ERO的電解電容。電阻的部分找不到3W的電阻所以用2W的，而且一點都不精密   濾波電容使用nippon的電解電容不過找不到100uf的用220uf的代替，另外並上wima的金屬皮膜電容。 完成後先不要插上IC，先用3用電表夾上IC電源部分的接腳看看電壓是否正確，電源有沒有接反了，一切ok以後就可以插上IC了   上電之前先洗個手，然後回想一下今天有沒有日行一善?有沒有偷看人家洗澡?如果都沒有做壞事的話就可以接上電源了，但是記得正副極看清楚   ^^德州儀器的NE5532，一顆2x元 開聲以後跟2134的cmoy比起來開到最大聲也不會有破音的狀況(推力夠??)多run幾天看看有沒有驚喜的發現  這張只有單聲道(MONO)而以，還要做一張才有雙聲道  不過前端是電源濾波用的電路，只要一組就可以了，當然想做成完全獨立的2聲道的話2組電源濾波電路也是可以的。 總結：這個線路真的是相當簡單，做出來的效果也不錯，而且5532非常好買又便宜，試試吧~ PS.另po幾張cmoy的完成圖    這才是我的第一台耳擴diy~勞心勞力阿 為了抓bug煩惱了半天才發現輸入電壓至少要+-9V才能推的動，也就是要DC18V推出來的聲音才ok。不過在接上變壓器之前最好先查看一下技術文件查查使用op的額定電壓再決定變壓器的電壓比較保險。另外，這個線路也可以經由更換op達到調整音色的功能，可玩性頗高 目前知道可以換上的op有2132、TL072、TL082、2134等op...其實基本上8pin雙op的ic都是可以的，但是出來的聲音如何這就要經過線路的修改來調整了，像5532出來的聲音就很怪，會破音
__________________
「如果世界發明以冷笑話為動力源的汽車的話，你已經跑的相當遠了嚘。」 節自.村上春樹「人造衛星情人」  新玩具~! |
|||||||
2006-01-05, 09:01 PM
#1
|
|
|
Junior Member

加入日期: Apr 2002
文章: 809
|
這是DIY必經的過程歐!!
撐過去就會覺得很有成就感，呵呵呵~~~~~ 不過，文章圖文並茂，清楚易懂，希望可以將除蟲後續再補充說明，這樣就更完整啦!!
__________________
歡迎來到小弟部落格：http://blog.pixnet.net/ponpay 寒舍最新文章：改版第一PO：多啦A夢USB DAC 寒舍最新連載：漁民的年終獎金：烏魚子 |
||
|
2006-01-06, 12:44 AM
#2
|
|
|
Major Member
加入日期: Jul 2005
文章: 223
|
5532 buffer的部分是還滿順利的
至於diy cmoy的過程中提出一些我遇到的問題 1.電壓不能太低，因為他是把電壓分成+ -兩個電壓去驅動2個op(在ic內有2組)，所以用12v去推的話變成+ -6v推起來不太正常(聲音小但是高動態的時候會破音)，原設計建議是至少2顆9v去推也就是+ -9v=18v，實際使用以後也發現用+ -9v推的聲音比較正常，至於接變壓器的話我是接24v也就是+ -12v。 至於可以耐多大的電壓就要看OP的技術文件裡面提到最大的電壓是多少，最好不要超過，不過應該用24v都是可以的。 http://w3.loxa.com.tw/weascer/BB-OPA132fam124.pdf BB-2132 http://w3.loxa.com.tw/weascer/philips5532AN.pdf NE5532 當初這個問題出現的時候一度以為線路接錯，搞了半天是電壓太低 如果有上述情況的可以嘗試提高電壓，前提是你確定濾波電路的部分是正確的，不然12v也可以燒你的op 2.插上ic之前記得檢查電壓輸入腳是不是有電壓?正負極是不是接對了?電壓輸入的腳位可以參考技術文件，不過這邊雙op大都是第4腳正電壓第8腳負電壓。接錯了就會燒  3.如果無訊號狀態下雜音太大可以把共地點接地看看，應該都會改善，不過通常聽的時候都沒什麼雜音的。 4.電阻要焊上之前可以先用電表量量(數位電表比較方便)，因為有時候可能你看錯，有時候可能拿給你的老闆看錯。  5.上電前手真的去洗一洗啦 上面寫的注意事項都很基本，真的會給大家看笑話 不過初裝的朋友們照著文件說明在參考一下小弟的注意事項我想可以不用走我這冤枉路
__________________
「如果世界發明以冷笑話為動力源的汽車的話，你已經跑的相當遠了嚘。」 節自.村上春樹「人造衛星情人」 新玩具~! |
|
2006-01-06, 02:29 AM
#3
|
|
|
Major Member
加入日期: Jul 2005
文章: 223
|
__________________
「如果世界發明以冷笑話為動力源的汽車的話，你已經跑的相當遠了嚘。」 節自.村上春樹「人造衛星情人」 新玩具~! |
|
2006-01-06, 02:37 AM
#4
|
|
|
Major Member
加入日期: Jul 2005
文章: 223
|
 雙聲道完成  來個疊疊樂 這次加了VR，擠在小小的板上  分壓線路做了修改，原來的電路好像是2顆9V串聯取中間的地來用的，結果接上變壓器變成2邊分壓的電壓不同 昨天為什麼會正常運作真的是很謎，今天怎麼搞都搞不定後還才發現這個問題，修改的線路就用CMOY的分壓線路。
__________________
「如果世界發明以冷笑話為動力源的汽車的話，你已經跑的相當遠了嚘。」 節自.村上春樹「人造衛星情人」 新玩具~! |
|
2006-01-06, 09:25 PM
#5
|
|
|
Advance Member
加入日期: Jun 2002 您的住址: Taipei, Taiwan
文章: 497
|
元件面layout的好整齊,不錯喔
高瓦數電阻我沒有想到直立的擺放 所以板子做起來很大 |
|
2006-01-09, 11:32 PM
#6
|
|
|
Power Member
加入日期: Jul 2000 您的住址: 地球
文章: 665
|
路過而已，
1.不是任何雙OP都能用，要選單增益穩定(uni-gain stable)的。 2.NE5532/5534記得是bi-polar，OPA132/2132是FET， 用OPA2132等OP時，R1/R2/R4(輸入組抗)可用大一點減輕前端輸出負擔， 3.小弟的毛病是看到元件並聯就頭發麻，沒有阿Q(Accuphase)的功力，音像應該出不來... 還有個電解電容當交連......調音調到如此，實在佩服。 4.DIY的樂趣，是爽就好...再來瞭解喜好與好壞...再找到真愛....樓主加油。 5.樓主要不要試試BUF-03/BUF-04，電流夠大不必並聯。 6.很多OP應用，小弟覺得用Datasheet上建議的電路，加上元件的選取搭配，基本上就夠玩很久了。 此文章於 2006-01-10 12:30 AM 被 jenchan201 編輯. |
|
2006-01-10, 12:17 AM
#7
|
|
|
Major Member
加入日期: Jul 2005
文章: 223
|
引用:
jenchan201兄看起來真的一點也不像路過的人阿，有很多很好的意見呢。 爬文以後發現5532似乎跟手上其他OP的特型不大相同，電路應該也跟其他OP不太一樣，小弟自己也不是學電子的，對這類OP特性只能以"接上去能不能正常使用"來判斷而已 關於2的問題，所謂減輕前端負擔是謂何呢?? 關於3，這個是設計者的巧思，小弟我也只是照抄而已，而抄出來的成果也頗令小弟滿意的  後來跟CMOY比較發現，CMOY對雜訊似乎比較敏感，用在電腦上許多的雜音全部都竄進線路裡面聽起來頗難過的，但是5532 BUFFER對雜訊的抵抗力還不錯，除了一點點嘶聲以外聽不到什麼太大的雜訊。
__________________
「如果世界發明以冷笑話為動力源的汽車的話，你已經跑的相當遠了嚘。」 節自.村上春樹「人造衛星情人」 新玩具~! |
|
|
2006-01-10, 02:13 PM
#8
|
|
|
Power Member
加入日期: Jul 2000 您的住址: 地球
文章: 665
|
weascer兄，
我也不是學電的，不過基礎的電晶體電路應用與OP線路倒是稍微看的懂， 個人歷經改機潮(1990s)與DIY(2k左右三/五年)熱，我是那種會收集大小 S不同廠5532再自己試效果的人，小弟喜歡親自驗證。 錢與時間都花不少.....現在由煩入簡了，收攤。 關於2.，小弟建議您去DIYZONE的網站翻翻前級類的文章 (小弟不甚喜歡2000(?)年改網址後的DZ，不過DZ有一堆好文章，對新鮮人很受用） Hi-Fi音樂的觀念，小弟推崇colin，(但我不可能用他的器材，品味不同) 音響器材(含DIY)的觀念，圖書館裡的音技有些不錯，但太注重技術， 網站文章小弟推交直流梁老大。(我沒試過交直流的套件）。 |
|
2006-01-10, 08:43 PM
#9
|
|
|
Basic Member
加入日期: Mar 2005
文章: 19
|
引用:
1.輸入阻抗高,對前一級輸出電流的能力要求就較小. 2.電容調音很好玩的,可自行試試不同組合,甚至可用如OP座那種頂端圓孔的排插焊在電木板 上充當電容座來達到方便更換電容玩調音的目的. 3.CMOY因具"放大"功用,因此負回授有一部分的訊號導入地端,蔡大人設計的此5532 buffer 因純為buffer,回授是全部回到反相輸入端,所以CMOY上環境噪音難免有部分被OP放大,而在 5532 buffer上則無此問題. |
|
|
